Беседка из профильной трубы своими руками. Особенности конструкции

Приусадебные участки загородных коттеджей уже давно практически не используются для выращивания в летний период разных культур. Сегодня большинство владельцев земельных наделов стремятся превратить их в место релаксации и отдыха, приехав куда после трудового дня можно расслабиться или просто побыть в тишине. Для этих целей на подворье очень часто возводится комфортная беседка из профильной трубы.

Беседка — важное сооружение для современной частной усадьбы и соорудить ее можно собственноручно

Содержание

• 1 Особенности конструкции
• 2 Первый этап строительства – составление проекта
• 3 Собираем своими руками каркас беседки
• 4 Кровля и отделка

Особенности конструкции

Профильная труба выгодно отличается от иных видов металлопроката (трубы круглой, листа, прутка, уголка), а для подобных сооружений подходит лучше всего. Особенно, если землевладелец планирует строить беседку своими руками.

Квадратное или прямоугольное сечение обеспечивает:

• прочность конструкции в сочетании с относительно небольшим весом. Ведь внутри труба полая;
• равномерное распределение нагрузок не только в самой профтрубе, но также на элементах и деталях, которые с ней сопряжены;
• простое, наиболее быстрое возведение своим руками конструкции беседки;
• простоту и удобство подгонки участков сопряжения с другими конструктивными элементами и подсоединения к ним как со стороны стенки, так и с торца;
• беседки из профильной трубы получаются более оригинальными и красивыми по сравнению с конструкциями данного типа, выполненными из трубы круглой и прочих видов металлопроката.

Помимо этого, профильная труба является универсальным материалом. Из неё можно создавать не только силовые элементы конструкции (стойки, балки кровли), но и все остальные, включая декоративные. Не следует также забывать, что профильная труба отлично подходит для изготовления скамеек и стола.

Трубы с квадратным сечением выдерживают большие нагрузки, чем круглые, поэтому для основы беседки нужно брать именно их

Из материала для сооружения беседки потребуется только профтруба и, например, поликарбонат, или любой другой выпускаемый современной промышленностью кровельный материал. Чтобы создать своими руками максимально лёгкую и эстетически привлекательную конструкцию, специалисты рекомендуют подбирать металлопрокат различного сечения.

Для опор лучше использовать квадратные трубы.

Совет! Прямоугольные тоже подойдут, однако предпочтительней их применять для изготовления малонагруженных и несиловых элементов, таких, например, как обрешётка и ограждение беседки.

При строительстве беседки из профильной трубы своими руками потребуется владеть навыками работы с электроинструментом: электродрелью и болгаркой. Не помешает также умение обращаться с аппаратом для сварки. Тогда вы сможете соединять металлические детали с помощью сварного шва. Крепление, выполненное с применением болтов и гаек, смотрится менее эстетично и менее аккуратно.

Первый этап строительства – составление проекта

Процесс проектирования и возведения крытого сооружения для отдыха с применением профильных труб схож со строительством своими руками беседки из любого другого металла. Прежде чем нарисовать чертёж, необходимо выбрать тип конструкции. Следует отметить, что наибольшее распространение сегодня получили квадратные, прямоугольные и шестигранные формы беседок. Если вы в первый раз приступили к выполнению подобных работ, профессионалы рекомендую остановить свой выбор на одном из классических вариантов – квадратном или прямоугольном. Это облегчит расчет конструкции и её монтаж своими руками.

Начинающему мастеру лучше выбрать простую конструкцию, без вычурных и сложных элементов

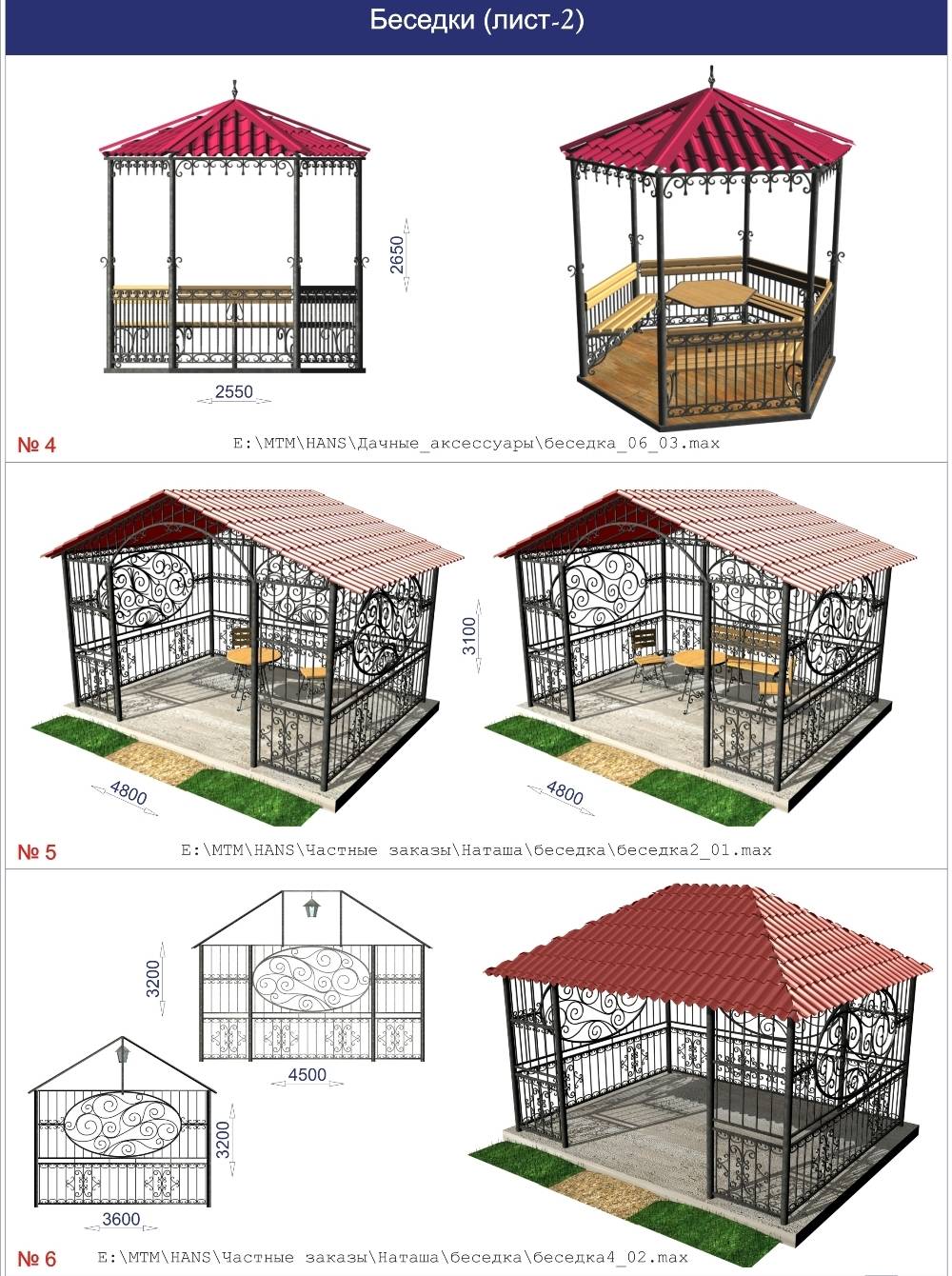

Следующий этап – создание чертежа беседки из профильной трубы.  На нём должны присутствовать данные о габаритах сооружения, размерах всех его деталей и элементов. Отдельно необходимо указать способы монтажа последних и то, каким методом они соединяются между собой. Кроме того, при выполнении чертежа беседки со свариваемыми уздами необходимо учитывать допуски. Если этого не сделать, габариты готового сооружения могут отличаться от указанных в проектной документации значений.

Более подробно составленный проект и грамотно нарисованный чертёж позволят легче определить количество необходимого материала. При этом сам процесс возведения сооружения для отдыха пройдёт намного проще. В некоторых случаях кроме чертежа делаются дополнительные эскизы: один общий и ещё несколько в различных ракурсах для сложных участков конструкции, требующих детализации. При этом важно учитывать некоторые моменты. Так, например, при заглублении стоек в почву с бетонированием или без него, длина труб должна превышать проектную высоту опор на величину заглубления фундамента.

Одним из существенных плюсов выбора квадратной или прямоугольной формы является то, что обустройство кровли таких конструкций (неважно какой – одно- либо двускатной) не сопряжено с особыми сложностями.   Когда же возводится большое шестигранное сооружение, помимо стоек, расположенных по периметру, необходимо предусмотреть дополнительную центральную опору. Стропила кровли будут крепиться именно к ней. Её высота должна превышать значение данного параметра боковых опор из расчёта необходимого угла наклона крыши.

Собираем своими руками каркас беседки

Сначала необходимо на выбранном для размещения строения месте подготовить площадку. Чтобы получить горизонтальную поверхность, открытый грунт расчищается и выравнивается. После этого наносится разметка контуров по размерам беседки из профильной трубы.

Небольшая по размерам беседка не требует заливки фундамента и укрепления ее основы в грунте, такое сооружение можно установить где угодно и при необходимости переносить

Поскольку вес такого сооружения относительно небольшой, достаточно сделать для него столбчатый фундамент – забетонировать только места установки стоек. Диаметр ямок – порядка 40 см, а глубина — от 50 см.

Полезно знать! Для стоек наиболее оптимальным выбором будут изделия профильного трубного проката с такими размерами: сечение 80×80 мм, толщина стенок 2,5 мм.

Опоры устанавливаются вертикально в лунки и заливаются бетоном.

Если своими руками возводится беседка из профильной трубы небольших размеров, то без фундамента можно и обойтись. В этом случае устойчивость опор повышается путём приваривания снизу к стойкам пяток. Впрочем, есть один более надёжный вариант. Заключается он в том, что по периметру беседки полкой вниз укладывается швеллер либо уголок. Будучи сваренными по углам создаваемой конструкции, они будут служить в качестве основания каркаса. К нему, в свою очередь, привариваются стойки.

В любом случае, ту часть каркаса, которая будет располагаться вблизи от поверхности земли, необходимо покрыть антикоррозионной краской или грунтовкой. Тогда устойчивость металла к воздействию влаги повысится.

Установив стойки, по периметру беседки сделайте в соответствии с чертежом нижнюю и верхнюю обвязки. Для этого подойдёт труба такого же либо меньшего сечения.  Приваривая пояса, необходимо учитывать антропометрические данные лиц, постоянно проживающих в коттедже. Верхняя обвязка не должна вынуждать их наклонять голову при входе в беседку, а нижняя не мешала переступать порог.

Металлические части беседки должны быть покрашены или обработаны грунтовкой для защиты от коррозии

Чтобы повысить прочность конструкции, также рекомендуется сделать между стойками диагональные распорки. Приваривать их к стойкам следует во всех проёмах, конечно, за исключением входного. Согласно общепринятым правилам, на чертежах беседок из профильной трубы с размерами основных компонентов всё это должно быть отображено.

Кровля и отделка

Обустройство кровли предполагает монтаж стропильной системы. Формируется она из труб с идентичными параметрами профильного трубного проката, использованного для изготовления стоек. Уклон стропил и, соответственно, крыши должен превышать 10-15 градусов. Когда стропила длиннее 1,5 метра (в случае, если беседка, создаваемая из профтрубы, имеет большие размеры), внутри контура системы привариваются распорки. Затем своими руками делается обрешётка в соответствии с подготовленными чертежами. То есть, приваривается через определённое количество сантиметров между стропилами тонкая профтруба.

Далее на обрешётку устанавливаются листы из поликарбоната, просверливаются отверстия (опять же, в соответствии с чертежами) и закручиваются саморезы с термошайбами. Задекорировать по периметру боковые проёмы беседки можно, приварив к стойкам разнообразные геометрические конструкции, изготовленные из тонкой профтрубы или металлических прутьев. Затем, дав волю фантазии, придумывается узор. Согласно ему материал нарезается и скрепляется с помощью сварочного аппарата.

Совет! Закрыть проёмы можно также панелями из различных композитных материалов либо сделать с этой целью деревянную обрешётку. Красивый и оригинальный узор получается из высаженных вокруг сооружения винограда или вьющихся цветов.

При помощи мебели, различных декоративных элементов и цветов можно сделать беседку уютным местом для времяпровождения всей семьи

Чтобы пребывание в беседке было комфортным, внутри нужно сделать пол. Самые простые варианты – это гравий, отсев или отсыпка из песка. Наличие под ногами брусчатки или природного камня придаст отдыху большую комфортность. Но многие владельцы загородных участков отдают предпочтение деревянным полам. Уложить их можно своими руками. Но сэкономить на этом удастся немного. Ведь натуральная древесина весьма недёшева. Кроме того, чтобы такие полы служили продолжительное время, между почвой и досками при обустройстве необходимо оставить воздушный зазор или сделать гидроизоляцию.

Не забываем, также о лавках или стульях и столике. Эту мебель можно тоже изготовить своими руками из тех же материалов. Причём докупать их совсем не обязательно. Ведь в процессе подготовки элементов конструкции строения по чертежам останется много отрезков профильных труб, которые пригодятся для реализации этой цели. Кроме того, можно использовать старую мебель, предварительно надев на неё новые чехлы и украсив подушками.

В заключение, возвращаясь к вопросу о декоре места для отдыха, следует упомянуть один реально работающий способ – подвесить в проёмы беседки горшочки с цветами. Конечно, делать это можно только в тёплую пору года. В качестве основного варианта зачастую используется подсветка из разноцветных фонариков и лампочек.

Беседка из Профильной Трубы: Монтаж, Способы Отделки

Домой / Материал / Металлические / Беседка из профильной трубы: основные этапы работ

Анюта


10.01.2016
Металлические

Оставить комментарий
927 Просмотры

Фото современной недорогой конструкции

Сегодня стали довольно популярными беседки их профильной трубы. Этот материал появился совершенно недавно, но уже обрел популярность. Это связано с тем, что он прост в использовании и имеет длительный срок эксплуатации.

Содержание статьи

• Беседки из профильной трубы своими руками: разновидности профильной трубы
• Начальный этап строительства
  • Инструменты и материалы, необходимые для работы
• Основные этапы строительных работ
  • Заливка фундамента
  • Установка обвязки от низа
  • Возведение кровли сооружения
  • Внутренняя отделка
  • Внешняя отделка сооружения

Беседки из профильной трубы своими руками: разновидности профильной трубы

Прежде, чем использовать данный материал, давайте разберемся, что он собой представляет.

Профтруба может иметь две разновидности сечения:

• Квадратное.
• Прямоугольное.

При использовании трубы профильной для строительства следует ориентироваться на такие его параметры, как:

• Размер стороны квадрата.
• Длина двух сторон: большей и меньшей.
• Толщина материала.

Беседка из профтрубы своими руками может быть возведена с использованием нескольких видов данного материала. Например, нижняя ее часть из профильной трубы с более толстыми стенками, а верхняя часть беседки из трубы, стенки которой имеют меньшую толщину.

Начальный этап строительства

Чертеж беседки из профильной трубы – это первый этап строительных работ

Совет. Создание чертежа беседка на даче из проф трубы поможет нам иметь представление о том, как будет выглядеть сооружение после окончания строительства. Кроме этого, имея чертеж, будет намного проще проводить ее строительство.

Кроме самого чертежа, необходимо также отметить, какие детали будут при этом использоваться и в каком количестве.

Инструменты и материалы, необходимые для работы

Беседка из профильной трубы, чертеж которой вы уже подготовили, может быть воплощена в реальность только при наличии специального строительного инструмента:

• Аппарат для сварки.
• Электрическая дрель, в комплекте которой должны быть сверла для работы по металлу.
• Болгарка.

Для того, чтобы правильно определиться с выбором длины и сечения профильной трубы можно воспользоваться данной таблицей:

Основные этапы строительных работ

Строительство беседки из трубы профильной лучше проводить с соблюдением определенных этапов работ

Заливка фундамента

Для создания беседки из проф трубы специалисты рекомендуют заливать фундамент стандартного типа – столбчатого (см. Как сделать беседку на столбах по всем правилам). Основой этого фундамента являются столбы, установленные по углам, а также в местах, где планируется пересечение стен.

Совет. Во избежание расхождения столбов в сторону или их усадки рекомендуется провести установку обвязочных балок.

Итак:

• Для установки столбов необходимо будет вырыть ямы, глубина которых не должна быть менее 500 см.
• Внутренняя часть каждой ямы устилается гидроизоляционным материалом, а установленные столбы заливаются бетоном.
• После этого необходимо каждый столб выровнять по вертикали и зафиксировать его в таком положении при помощи подпорок.

В таком положении столбы необходимо оставить, как минимум на 24 часа.

Установка обвязки от низа

Пример 4-х скатной крыши

Следующим этапом строительства беседки из профтрубы своими руками является монтаж верхнего узла:

• Предварительно следует проверить длину всех труб, которые будут использоваться для монтажа верхней обвязки.
• Все составные элементы верхнего узла привариваются к уже установленным столбам или сверху, или сбоку.
• Если вы работаете самостоятельно, лучше сварку проводить сверху.

Если же у вас есть помощники, то можно проводить сварку сбоку.

Возведение кровли сооружения

Конструкция из скатной крыши

Беседка с профильной трубы может иметь крышу двух видов:

• Плоская.
• Скатная.

Выбор формы кровли непосредственно зависит от формы самой беседки:

• Например, если профильная беседка имеет шестигранную форму (см. Беседка шестигранная своими руками для дачи — часть первая), то крыша также должна иметь шесть скатов,
• Если беседка прямоугольная или квадратная лучше всего для ее строительства выбрать плоскую крышу.

Монтаж балок крыши проводится непосредственно на стропила или стояки:

• Для укрепления конструкции кровли можно также использовать специальные перемычки.
• Для изготовления стропил в основном используются профильные трубы квадратного сечения, уклон которых близок к 10 – 15 градусам.
• Треугольные стропила можно применять при сооружении кровли беседки квадратной формы.
• Обрешетка изготавливается из профильной трубы минимальной толщины. При этом расстояние между трубами приблизительно равно 35 – 45 см.

Обратите внимание. При соблюдении такой пропорции покрытие крыши не будет прогибаться даже под большим весом, например, снега или воды.

Внутренняя отделка

Как сделать беседку из профильной трубы максимально удобной и комфортной

Для этого необходимо уделить немало внимания внутренней отделке конструкции:

• Что касается пола, для этого можно использовать дерево или плитку.

Обратите внимание. Специалисты, конечно, рекомендуют отдать предпочтение деревянному полу.

• Это связано с тем, что дерево само по себе относится к теплому материалу, который создает уют и тепло.
• Кроме этого, дерево не будет нагреваться на жаре или охлаждаться в холодную погоду, чего нельзя сказать о кафеле или металле.

Нельзя представить себе беседку без установленных в ней лавочек и столов.

Для их изготовления можно использовать такие материалы:

• Дерево (см. Деревянные скамейки в беседку и другие садовые конструкции).
• Металл.
• Пластик.

Итак:

• Лавочки могут быть как стационарные (приваренные или закрепленные на поверхности пола), так и передвижные. Второй вариант лавочек более практичный и удобный.
• Стол можно не устанавливать на постоянной основе в беседке. Его при необходимости можно просто туда заносить. Таким образом он не будет загромождать свободное пространство.

Но, если вы хотите установить в беседке стол на постоянной основе, то лучше всего изготавливать его из материала, что и лавочки. Таким образом, внутренний дизайн беседки будет более гармоничным и взвешенным.

Внешняя отделка сооружения

Консервативный вариант

То, как именно будет отделана внешне беседка, зависит только от вашего желания, возможностей и умения.

Есть немало разнообразных вариантов внешней отделки:

• Нижняя часть беседки отделывается при помощи листов поликарбоната или дерева.
• Все стенки помещения закрываются поликарбонатными листами.
• Стенки беседки не закрываются полностью, а для их обустройства используются кованые прутья или полоски.
• Как видите, вариантов немало, главное, чтобы беседка была уютной, удобной и имела привлекательный вид.
• Совсем не лишним при внешнем оформлении, будет использование висящих вазонов или живой изгороди из вьющихся растений.

Инструкция с видео в этой статье поможет вам наглядно ознакомиться с этапами строительства беседки из профильной трубы.
