Ремонт теплого пола (электрического) своими руками

Основная информация про ремонт теплого пола (электрического) своими руками: какие могут быть неисправности и как их отремонтировать, а также как починить систему если пробили кабель.

Хотя теплые электрические полы уже давно перестали быть роскошью, а стали обыденностью, многих потребителей перед покупкой и установкой подобной системы интересует вопрос, как долго она прослужит.

Учитывая стоимость самой конструкции, ее монтажа и энергозатраты при эксплуатации, такие переживания вполне уместны.

Как обещают производители, электрические теплые полы – это надежные системы отопления со сроком годности от 10 лет и это подтверждают те, кто уже долгое время ими пользуется. При этом нужно учесть, что как бы ни был хорош электрический теплый пол, неисправности могут проявиться и у него.

Возможные причины поломки

Принцип работы теплого электрического пола мало чем отличается от других видов электроприборов. Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.

Прохождение тока к нагревательной системе осуществляется через терморегулятор, основной функцией которого является включение и отключение пола, и регулирование силы его нагрева. Как только он достигнет заданной температуры, термостат отключается, что происходит так же при сильном перегреве покрытия.

Что же может стать причиной слабого нагрева пола или полного отсутствия тепла?

Как правило, чаще всего виновниками являются:

1. Терморегулятор, поэтому проверку нужно начинать с него. Чтобы убедиться в его неисправности, следует демонтировать прибор, отключив предварительно свет, и проверить мультиметром.
2. Если пол кабельный, то причиной поломки может стать его обрыв. Это происходит либо при монтаже, либо какими-то механическими воздействиями, например, дрелью при ремонте. Проверка кабеля проводится измерением его сопротивления и изоляции.Если данные превышают показания техпаспорта более чем на 5%, значит, он поврежден или в нем есть обрыв. В инфракрасной системе возможна быстрая порча пленки из-за недостаточно плотного покрытия.Если был положен, например, тонкий линолеум, то продавить пленочный пол сможет даже женский каблук.
3. Датчик температуры так же может стать причиной неисправности. Если основание прогревается не на полную мощность, то он попросту не отключается и пол работает без остановки круглосуточно, что приводит к высоким энергозатратам. С другой стороны, если термодатчик находится слишком близко к нагревательным элементам, то он будет быстро разогреваться и отключаться, а пол при этом нужной температуры так и не достигнет.

Какова бы ни была причина поломки, ремонт теплого пола электрического, при наличии необходимых инструментов, можно провести самостоятельно.

Как починить электрический теплый пол читайте ниже.

Ремонт теплого пола (электрического) своими руками

Исправление кабеля

Если причиной поломки стал нагревательный кабель, то действия по ее обнаружению и устранению следующие:

1. Кабель отсоединить от термостата, а всю систему от электросети.
2. В наличии должен быть высоковольтный генератор, позволяющий найти место разрыва. Он создаст электрическую дугу на месте поломки.
3. Если высоковольтного генератора нет, можно воспользоваться аудио-детектором, который на месте разрыва кабеля издаст звук наподобие металлоискателя.
4. Тестер напряжения – это самый простой и эффективный способ проверки, так как не только показывает, что под стяжкой есть кабель, но и место его разрыва.

Произвести ремонт кабеля, если пробили электрический теплый пол, сложно и дорого, потому что он находится под слоем стяжки, то к поиску неисправности нужно относиться очень серьезно, начав с измерения сопротивления нагревательного элемента на обрыв.

Когда участок с разрывом найден, нужно:

1. Убрать в этом месте напольное покрытие.
2. Осторожно разбить стяжку, стараясь не попасть по расположенному под ней кабелю, чтобы не усугубить ситуацию с поломкой. Ремонт можно начинать только в том случае, если освобождено достаточное количество кабеля.
3. При покупке готового комплекта теплого кабельного пола потребитель получает необходимые для его ремонта «мелочи» — специальные термоусадочные муфты и гильзы. Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
4. До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
5. Делается стяжка и финишное покрытие кладется на место.

Если в наличии нет нужных инструментов, дешевле вызвать мастеров, которые и причину неисправности найдут и устранят ее качественно и быстро.

Устранение неполадок в датчике

Эту деталь теплого пола отремонтировать проще всего:

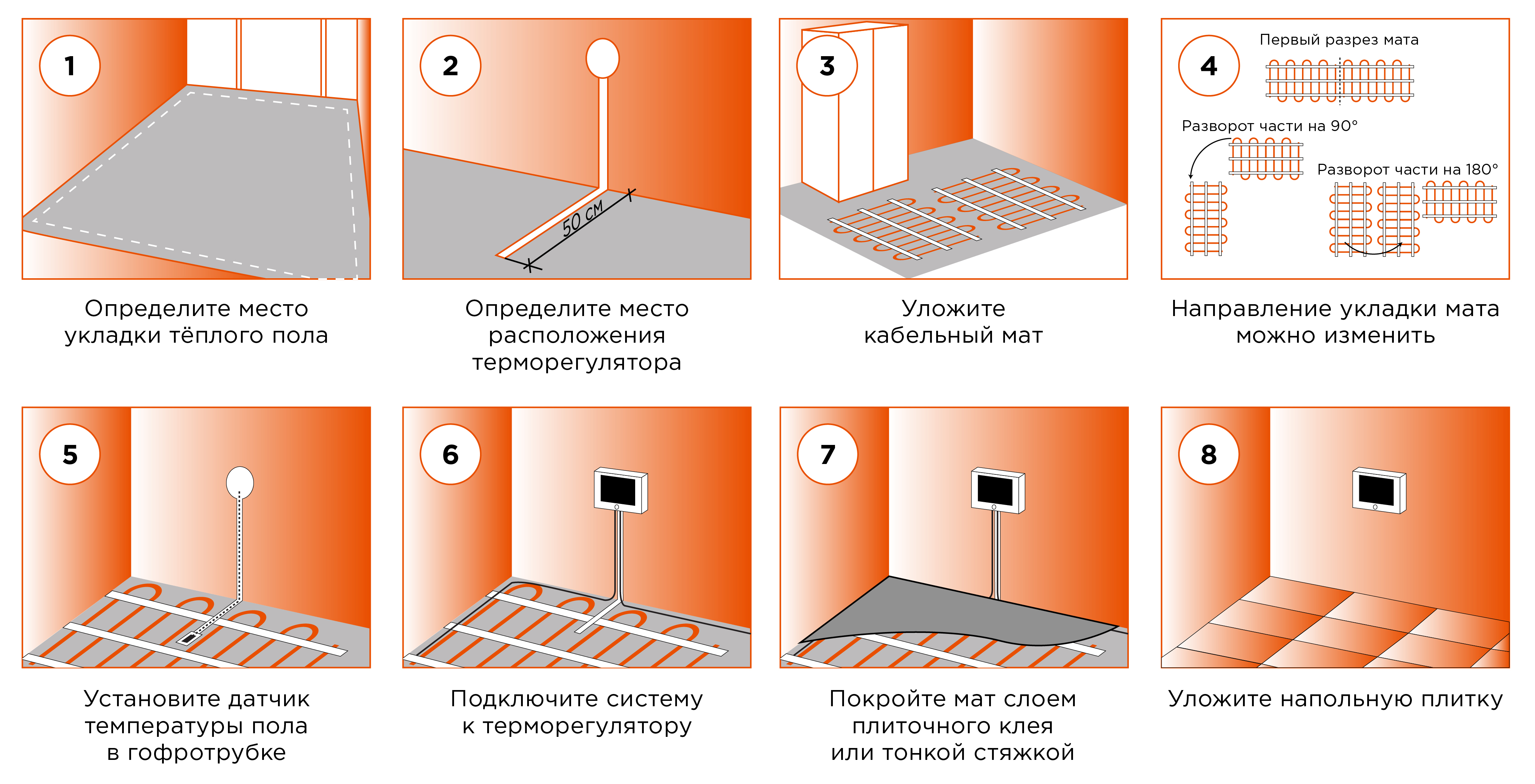

1. Так как температурный датчик устанавливается в гофрированную трубку, то и обнаружить его не составит труда.
2. Прибор нужно вынуть и заменить на новый, вернув затем трубку с датчиком на место.
3. Хорошая новость в том, что даже если применяется кабельная система с заливкой раствора, пол вскрывать не придется, так как часть гофрированной трубки находится в стене. Достаточно ее достать, потянуть за провод и датчик выйдет.
4. В обратном порядке новый прибор вставляется в трубку, а затем канавку в стене замазывают и возвращают ей первоначальный вид.

Неисправность в термостате

Частой причиной поломки терморегулятора становятся клеммы, которые соединяют шнур питания, кабель и температурный датчик. Они могут ослабнуть и достаточно их подтянуть, чтобы пол заработал снова. Во включенном состоянии напряжение в питании и на выводах должны совпадать.

Если это не помогло, и замер сопротивления показал на большое отклонение от технических показателей, то терморегулятор подлежит замене.

То самые простые способы, как отремонтировать теплый пол электрический своими руками.

Рекомендации по ремонту теплого электрического пола своими руками

Главная » Теплые полы

Рубрика: Теплые полы

Содержание

1. Как найти обрыв кабеля тёплого пола
2. Как отремонтировать греющий кабель пола
3. Оборудование для ремонта электрических теплых полов

Профессионально установленный электрический теплый пол работает безотказно почти в 100% случаев. Чаще всего проблемы наблюдаются в тех случаях, когда кабель укладывался самостоятельно. Чтобы выполнить ремонт теплого электрического пола своими руками, потребуется найти место обрыва кабеля и устранить повреждения.

Как найти обрыв кабеля тёплого пола

Чтобы не пришлось срывать всю стяжку с неизбежным повторением процесса заливки полов, необходимо постараться определить, в каком месте перебит кабель. Найти обрыв достаточно сложно и не всегда удается даже профессиональным бригадам монтажников, но воспользовавшись некоторыми советами и рекомендациями, можно увеличит шансы на успех.

Поиск обрыва осуществляется следующим образом:

1. Неисправности электрического теплого пола связанные с механическими повреждениями во время сверления. После укладки финишного покрытия приходится крепить к полу некоторые виды мебели, устанавливать дверной упор или доводчик и т.д.
   Профессиональные монтажные бригады всегда оставляют хозяевам схему укладки, чтобы избежать при сверлении попадания в кабель. Если пол перестал работать сразу после монтажа мебели и ограничителей двери, найти место обрыва обычно не составит труда.
2. Установить место повреждения и самому отремонтировать кабель гораздо сложнее, если неизвестно, где именно находится разрыв. Для начала необходимо убедиться, что причина неработоспособности системы отопления кроется именно в греющих проводах. Для этого с помощью тестера проверяют показатели сопротивления. Отклонение в значениях свыше чем 5% говорит о том, что присутствует механическое повреждение, разрыв кабеля.
   Отремонтировать электрический теплый пол в таком случае сложнее, по причине того, что точно определить, где находится место разрыва, достаточно проблематично.

Прозвон кабеля при разрыве с помощью тестера помогает точно определить причину неработоспособности системы отопления. Точное место механических повреждений находят с помощью специальных инструментов.

В частности, используется следующее оборудование:

• Высоковольтный генератор — устройство определяет место обрыва кабеля с помощью создания дуги между незащищенной жилой или оплеткой провода. В месте возникновения разряда и находится повреждение.
• Аудио-детектор — принцип работы устройства схож с металлоискателем. Когда прибор находится над местом разрыва, издается соответствующий звук.
• Тестер напряжения или детектор скрытой проводки. Диагностику целостности кабеля легче всего выполнить этим прибором. Детектор проводки не только показывает наличие кабеля внутри стяжки, но и позволяет с большой долей вероятности определить место разрыва.

Прежде чем приступать к ремонту механических повреждений, следует убедиться, что причина отсутствия нагрева заключается не в поломке термодатчика или контроллера. Поэтому изначально измеряется сопротивление кабеля на обрыв.

Как отремонтировать греющий кабель пола

Сложнее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и требует определенных навыков, может быть выполнено самостоятельно. Для этого потребуется:

• Снять напольное покрытие в месте повреждения. Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.
• Разбить стяжку. Для проведения работ требуется терпение. Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ.
• Ремонт жилы. Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.
• Проверка работоспособности. Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
• Ремонтируется стяжка, плитка укладывается на место.

Самому отремонтировать кабель не так и сложно. Но чтобы выполнить работы самостоятельно, потребуется:

• Прибор для обнаружения обрыва кабельных полов.
• Ремкомплект.
• Инструмент для ремонта.

Оборудование для ремонта электрических теплых полов

Можно соединить разрыв таким образом, что после ремонта полы совсем перестанут греть, либо станут причиной короткого замыкания и возгорания в квартире. По этой причине производитель строго регламентирует, какой инструмент и материалы для ремонта необходимо использовать.

Инструмент для ремонта:

• Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это понадобится в процессе диагностики и ремонта. Чтобы проверить повреждение кабеля, потребуется специализированное оборудование (тестер скрытой проводки, аудио – детектор и т. д.).
• Пресс-клещи — необходимы для обжима соединительных гильз. Зажать гильзу подручными средствами не удастся, поэтому потребуется приобрести или взять в аренду специализированные клещи.
• Строительный фен. Термоусадочная муфта при нагревании уменьшается в объеме и изолирует место разрыва. Некоторые мастера с этой целью используют открытый огонь зажигалки или спички, но в данном случае это малоэффективно.
• Перфоратор – нужен, чтобы сбить стяжку и высвободить провода. Во время работы потребуется насадка в виде лопатки.

Если хотя бы один из советов о том, как заменить повреждения электрического теплого пола, показался сложным или вызвал недоумение, лучше обратиться за помощью к специалистам. При выполнении работ следует соблюдать нормы безопасности,

описанные в ПУЭ

.

Понравилась статья? Поделиться с друзьями:

Как отремонтировать теплые полы? | Полы с подогревом

Системы обогрева полов долговечны и редко вызывают проблемы при правильной установке. Система напольного отопления защищена материалами, в которые она заключена, и не имеет движущихся частей. Однако, как и в случае с другими системами, в системе напольного отопления могут возникнуть некоторые проблемы, требующие профессионального ремонта. Ниже приведены некоторые из причин, по которым система теплого пола может выйти из строя, и способы ее ремонта:

A Неисправность датчика температуры

Датчик пола может быть неисправен, если ваш термостат показывает странные и непоследовательные показания. Большинство профессиональных компаний, занимающихся установкой систем теплого пола, устанавливают дополнительный датчик пола в качестве дублирующего к первому датчику. Поэтому, если датчик первого этажа неисправен, его легко поменять на второй датчик.

Если у вас нет резервного датчика пола, вам придется установить новый датчик. Датчик размещается рядом с матом теплого пола. Во время укладки специалист по ремонту выкапывает несколько плиток или копается в линиях затирки.

Неисправный термостат

Система подогрева пола не будет работать должным образом, если термостат неисправен. Определить, правильно ли работает термостат, можно, сбросив часы на заводские настройки. Возможно, вам придется заменить термостат, если проблема не устранена.

Что может повредить полы с подогревом?

Электрические системы обогрева пола редко выходят из строя при правильной установке. Однако проблемы могут возникнуть в основном из-за несоблюдения инструкций по установке. Вот некоторые типичные факторы, которые могут повредить систему:

• Невозможность снять показания сопротивления системы отопления – правильные показания следует снять с помощью цифрового мультиметра до, во время и после установки. Это позволяет техническому специалисту обнаружить любые повреждения, которые могли возникнуть из-за оголения провода во время первоначальной прокладки.
• Несоблюдение гарантии того, что заводской шов герметизирован в выравнивателе пола или тонко отвержден, где применимо
• Неверный выбор автоматического выключателя. Например, не рекомендуется подключать систему обогрева пола 120 В к сети 240 В.

Как отремонтировать систему теплого пола?

Если в вашей системе подогрева пола возникла проблема, одним из очевидных признаков является то, что ваш пол недостаточно нагревается. В тяжелых случаях повреждения пол вообще не нагревается. Вы также можете заметить неравномерный нагрев, когда одни части пола холодные, а другие теплые. Постоянное срабатывание индикатора замыкания на землю также является признаком неисправности системы теплого пола. Как вы можете найти проблемную зону, обычно короткую или разрыв под напольным покрытием? Вам не нужно снимать весь пол, чтобы отремонтировать неисправную систему теплого пола.

С помощью рефлектометра TDR (Time Domain Reflectometer) можно определить местонахождение поврежденной детали. Измеритель TDR подключен к обесточенной системе; он посылает электрический ток через подключенный стол, пока не достигнет разрыва или короткого замыкания. Достигнув короткого замыкания или разрыва, электрический импульс возвращается к измерителю TDR. Электрик рассчитывает время, необходимое импульсу для достижения проблемной зоны, и преобразует его в показания расстояния. Делая это, электрик может определить точное местонахождение проблемы.

При ремонте системы теплого пола желательно избегать самостоятельных техник. Вы можете нанести больше вреда, если попытаетесь снять напольное покрытие, чтобы добраться до трубопровода. Вы можете еще больше повредить пол и систему отопления. Рекомендуется привлечение профессионального мастера по ремонту. Специалисты располагают необходимыми инструментами для быстрого и эффективного выявления и устранения повреждений.

Несколько потенциальных проблем могут повлиять на систему электрического обогрева пола. Чаще всего это повреждение проводов грызунами; это повреждение может привести к короткому замыканию всей системы отопления. Проблемы с предохранителями и проводкой также могут привести к неисправности системы электрообогрева.

Как отремонтировать полы с подогревом после установления повреждений?

Электрические проблемы в вашей системе обогрева пола могут быть такими простыми, как перегоревший предохранитель. С помощью электрика вы можете узнать, что происходит, заглянув под пол. Самая распространенная проблема – это короткое замыкание, возникающее из-за повреждения проводов. Электрические проблемы часто трудно устранить, и важно проконсультироваться с профессионалом. Электрик определит, следует ли отремонтировать существующие провода или заменить всю проводку. Решение вашей неисправной системы подогрева пола будет зависеть от проблемы и типа вашей системы.

Ремонт теплых полов | Как найти оборванный провод в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с теплым полом могут быть проблемы. Укладчик плитки неосознанно перерезает проволоку своим мастерком и продолжает укладывать плитку. Шовный нож пробивается сквозь нагревательный кабель. Предыдущий ремонт от много лет назад и терпит неудачу. В полу просверливается отверстие для нового дверного упора, разрывая нагревательный провод где-то между заглушкой на конце кабеля и автоматическим выключателем.

Все это может привести к тому, что электрический подогрев пола не работает. Однако не все потеряно, потому что ремонт теплых полов и проводка в доме, как правило, довольно простой процесс. Сложность заключается в том, чтобы найти брешь. К счастью, у WarmlyYours есть инструменты для работы.

Теперь, если вы задаетесь вопросом «Как мне найти оборванный электрический провод под землей?» первый шаг — связаться с нами. Связавшись с представителем по работе с клиентами WarmlyYours или членом нашей службы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепи или тестера напряжения), рефлектометр с временной задержкой (Shortstop) и, конечно же, некоторые комплекты для сращивания для устранения обрыва после его обнаружения. Также потребуется тепловизионная камера (TIC), которую можно арендовать отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс поиска неисправности электрического теплого пола довольно прост. Всегда начинайте с получения показаний сопротивления в цепи пола. Если показания открыты или бесконечны от одного жильного провода до другого жильного провода, у вас есть обрыв. Если у вас есть показания Ом между любым жильным проводом и заземляющей оболочкой, у вас есть короткое замыкание. В одной и той же электрической цепи возможен как обрыв, так и короткое замыкание. Если омы подтвердят обрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтвердят короткое замыкание (независимо от того, есть обрыв или нет), можно использовать вариак.

Шорт-стоп может пригодиться, помогая сузить область, где произошел обрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения провода и сообщает о длине провода в футах. Например, если вы тестируете проект, в котором использовались рулоны TempZone Flex, и шорт-стоп дает показания 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата. Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли лучше видеть обогреваемый кабель через плитку с помощью TIC. Я обычно приношу несколько черных мешков для мусора, чтобы закрыть все окна в комнате, если нет жалюзи или штор. Это поможет ограничить воздействие солнечных лучей на пол. На самом деле все источники света должны быть выключены, особенно верхние лампы накаливания, так как они имеют тенденцию оставлять свой собственный тепловой след.
