Печь длительного горения для теплицы своими руками: устройство, принцип работы, сборка

Обогрев теплиц в холодное время года может значительно увеличивать стоимость выращенного урожая. Для оптимизации расходов содержания парниковых конструкций, огородники часто стараются выбирать экономные системы отопления, которые просты в обслуживании и могут быть сконструированы самостоятельно. Печь длительного горения для теплицы своими руками – отличный вариант, совмещающий в себе все эти требования.

Свернуть

• Выбор места для установки
• Как сделать печь для теплицы своими руками?
• Материалы и инструменты
• org/ListItem»>Схема
• Алгоритм сборки
• Как пользоваться?
• Что предлагают производители?
• Вывод

Выбор места для установки

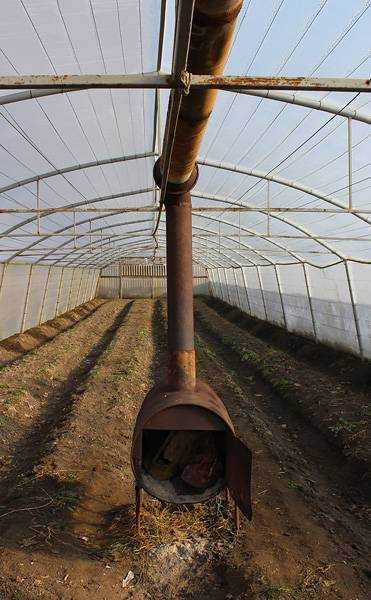

Основная задача печи заключается в равномерном прогреве почвы. Опытные огородники рекомендуют располагать установку в центре теплицы, чтобы тепло от него распространялось во все стороны одинаково.

Установку необходимо углубить примерно на половину высоты, оставив доступ для закладки дров в нижний отсек конструкции. Такое расположение системы позволит равномерно отапливать грунт и воздух, и является наиболее приемлемым с точки зрения пожарной безопасности.

Если в теплице пол и нижняя часть стен выложены кирпичом или кафелем, установить печку можно в углу. Но в любом случае следует соблюдать меры предосторожности и пожарной безопасности, чтобы сохранить помещение и будущий урожай от нечаянного возгорания.

Важно протянуть трубу для вывода дыма в горизонтальном положении подальше от печи, а затем через переходник прикрепить вертикальную трубу. Это предотвратит попадание угарного газа в теплицу. Хотя небольшое количество дыма внутри строения растениям не помешает. Если длина дымохода составит более 6 м, тяга в трубе станет значительно хуже.

к содержанию ↑

Как сделать печь для теплицы своими руками?

к содержанию ↑

Материалы и инструменты

Чтобы сконструировать печь для обогрева теплицы самостоятельно, понадобятся следующие материалы и инструменты:

• Цилиндр, выполненный из листовой стали, старой металлической бочки или использованного газового баллона. В данной статье за основу взята бывшая в употреблении бочка вместимостью 200 л.
• Металлическая труба не менее 15 см в диаметре для отвода дыма, металлические уголки.
• Болгарка для работы по металлу с подходящими дисками.
• Электросварочный аппарат.

Для функционирования печи в качестве топлива подойдут дрова и отходы древесины, уголь, пеллеты, брикеты и даже бытовые отходы. Обычно для одной загрузки требуется не менее 5 кг топливного материала для горения. Дрова или другое подходящее топливо следует укладывать плотно, чтобы не пришлось подбрасывать их во время тления опилок.

к содержанию ↑

Схема

На рисунке ниже представлена схема печи длительного горения для теплицы, состоящей из одной бочки:

Прежде чем начать делать агрегат, необходимо понять принцип ее действия:

• Холодный воздух будет поступать через трубу в верхней части конструкции. Топливо, закладываемое в печь, будет медленно тлеть из-за сниженного доступа кислорода.
• При этом такая система произведет больше тепла, чем при горении.
• В качестве топлива для тления в основном используют опилки – один из самых дешевых горючих материалов.
• Полной загрузки самодельной печки бывает достаточно, чтобы процесс производства тепла продолжался от 8 часов до 1 суток.

Поняв конструкционные особенности отопительных приборов, и внимательно изучив их чертежи, собрать самые простые печи для теплиц можно за 1 день. Если остались сомнения в том, что сделать печь для теплицы самостоятельно – несложная задача, опытные любители рекомендуют обратиться к специалисту, который научит, как правильно установить дымоход, проведет сварочные работы или порекомендует, где лучше разместить устройство.

к содержанию ↑

Алгоритм сборки

Сконструировать печь для теплицы несложно, необходимо лишь выполнить следующие действия:

1. Если бочка цельная, срезать с нее верхнюю часть, обработать края. Срезанный диск в дальнейшем будет использован в качестве пресса.
2. В верхней части бочки сбоку сделать отверстие для дымохода, соответствующее по диаметру размеру трубы.
3. Внизу бочки вырезать прямоугольное отверстие для закладки дров.
4. Советуем сделать выдвижную конструкцию, чтобы было удобно избавляться от золы. Если такой заготовки нет, то просто соорудите дверцу, которая обеспечит плотное закрытие и достаточную герметичность устройству.
5. Из листа металла сварить конус с верхним диаметром около 12 см и с нижним – 7-8 см.
6. Установить выше уровня дверцы для закладки дров горизонтальную перфорированную перегородку с отверстием посередине. Отверстие в перегородке должно соответствовать нижней части конуса, сделанного из металлического листа. В нижней части печи будут располагаться дрова, а в верхней – опилки.
7. Из срезанной верхней части сделать будущий пресс-диск меньшего диаметра, чем диаметр бочки, чтобы он спокойно входил в нее. Утяжелить пресс, приварив к нему металлические детали. Когда опилки в бочке будут тлеть, пресс под собственной тяжестью будет опускаться ниже, препятствуя доступу кислорода. В середине диска пресса вырезать небольшое отверстие и приварить трубу для поддува.
8. Привариваем трубу дымохода.
9. К нижней части бочки приварить ножки из уголков для устойчивости конструкции.

Дополнение:

Довольно популярной является сооружение, состоящее из двух бочек разного диаметра, сваренных между собой внизу на расстоянии, достаточном для размещения дров. В этом случае опилки насыпают во внутреннюю бочку.

Строение печи, собранной из двух бочек, и ее правильное использование показано ниже:

к содержанию ↑

Как пользоваться?

Прежде чем установить печь в теплице, следует провести проверку ее работоспособности на открытом воздухе:

1. Для этого в горизонтальную перегородку между отсеками вставляют металлический конус.
2. Заправляют верхнюю часть опилками, тщательно их утрамбовывая. От качества трамбовки зависит длительность отопления. При использовании печи для обогрева теплиц отсек для опилок должен быть заполнен не более чем на 2/3. Досыпать опилки в процессе работы устройства нельзя.
3. Вынимают трубу из опилок так, чтобы получилось отверстие.
4. В топку закидывают дрова. Для проверки функционирования агрегата лучше использовать мелкие дрова, чтобы ускорить процесс. А при постоянном использовании по назначению, загружать печь нужно, наоборот, толстыми поленьями. Это позволит увеличить время работы агрегата без дополнительного подбрасывания топлива.
5. Разжигают огонь, ждут, пока дрова прогорят, и начнут тлеть опилки. При этом наблюдают за распространением дыма, тягой в печи, функционированием пресса. Тягу можно регулировать, увеличивая или уменьшая длину дымохода.
6. При необходимости закрыть печь крышкой.

После благополучного завершения испытаний, печку устанавливают в подготовленное место. Для лучшей теплоотдачи рекомендуется обложить ее кирпичом или глиной. Следует помнить, что своевременная очистка дымохода от гари, копоти или конденсата сохраняет высокую эффективность отопления с помощью печи длительного горения.

к содержанию ↑

Что предлагают производители?

Если сделать печь в теплицу своими руками по каким-либо причинам не удается, можно приобрести готовый отопительный агрегат, предназначенный для длительного горения. Выбор моделей на рынке не велик. Модели печей могут отличаться друг от друга принципом работы:

• в конвекционных агрегатах воздух нагревается за счет конвекции, многократно проходя через кожух печки;
• пирролизные системы производят тепло за счет догорания газов, которые образуются при сгорании топлива;
• модели, совместившие в себе оба принципа работы, обладают самым большим КПД.

Примеры моделей:

1. Многофункциональная печь «Вологда» обогревает помещения за счет газогенерации. Закладка дров в 5 кг позволяет агрегату непрерывно функционировать не менее 8 часов. Поэтому можно спокойно оставлять систему на ночь и не переживать за то, что теплицы охладятся в то время, пока хозяева на работе. Печь снабжена панелью для варки, системой для нагрева воды и может быть использована для обогрева бани, что позволяет применять устройство круглый год.
2. Булерьян или «Бренеран» сконструирована таким образом, что потребляет холодный воздух снизу, и выпускает его наверх уже разогретым. Такая система позволяет быстро прогреть помещение при медленном расходовании топлива. Расположение и конструкция верхних труб, подающих горячий воздух, позволяют с использованием специальных рукавов обогревать несколько помещений сразу.
3. Печь “Профессор Бутаков”. Отечественное устройство для длительного горения «Профессор Бутаков» обладает высокой теплоотдачей, но время горения топлива в системе значительно меньше, а очистка труб сложнее, чем у других систем. Теплый воздух подается из печи только вверх, что следует учитывать при размещении рассады, ведь нижние слои воздуха прогреваются значительно слабее.
4. Слобожанка или «Супер Буржуйка» обогреет теплицу площадью около 50 кв.м всего за 15 мин. 7 кг дров хватит по меньшей мере на 6 часов непрерывной работы. К печке можно подсоединить трубки для нагрева водяного контура и провести таким образом отопительную систему по всему периметру теплицы. Устройство нетребовательно к топливу: для его функционирования можно использовать до 30% опилок, торфа, агропеллет, шишек или отходов от сельскохозяйственных производств, имеющих влажность до 40%.

к содержанию ↑

Вывод

Печи длительного горения пользуются популярностью у отечественных огородников-любителей и фермеров, благодаря их неоспоримым преимуществам:

• надежности и длительной эксплуатации;
• отсутствию необходимости постоянного контроля работы установки;
• высокому уровню теплоотдачи при малых затратах топлива;
• возможности соорудить установку самостоятельно из имеющихся материалов без больших финансовых вложений.

Применение таких печей для обогрева теплицы не принесет вреда растениям и позволит создать и поддерживать оптимальные условия окружающей среды для роста и развития самых разнообразных сельскохозяйственных культур.

Печь для обогрева теплицы своими руками: инструкции и чертежи

Покупать печь для теплицы дорого, а обогревать ее нужно. Выход из ситуации, сделать ее самостоятельно. Так как разновидностей печей есть несколько, то и вариантов создания тоже. Мы рассмотрим 5 самых популярных способов, как сделать печь для теплицы своими руками.

Содержание

• 1 Способ №1: печь для теплицы длительного горения из бочки
• 2 Способ №2: кирпичная печь для теплицы
• 3 Способ №3: печь для теплицы из двух металлических бочек
• 4 Способ №4: печь, работающая на отработанном масле
• 5 Способ №5: печь бубафоня

Способ №1: печь для теплицы длительного горения из бочки

Наиболее распространенный вариант печи. В качестве топлива используется уголь, торф, дрова, щепки. Благодаря особой конструкции, топливо может гореть до 16 часов. КПД больше 85%.

Первое, что нам нужно это бочка. Дополнительно нужна дымоходная труба и стальная полоска. Это может быть уголок, кусок арматуры или швеллер.

Список инструментов:

• сварочный аппарат;
• болгарка и диск по металлу;
• маркер и рулетка для разметки.

Инструкция, как сделать печь для обогрева теплицы своими руками:

1. С бочки нужно снять или срезать верхнюю крышку.
2. С боковой части вверху бочки делается соответствующее отверстие для дымохода.
3. В корпусе бочки внизу прорезается отверстие для зольника (квадратное или прямоугольное). Через него можно убирать отработанное топливо. Зольник закрывается дверкой. Важно подобрать ее из металла, чтобы она плотно прилегала и обеспечивала герметичность печи.
4. Корпус готов. Дальше берется крышка и выполняется ее обрезка. Она должна свободно проходить в бочку.
5. Создается поддувало. По центру крышки создается отверстие. К нему нужно приварить трубу небольшого диаметра. Если труба широкая, воздуха поступает больше, топливо быстро перегорает.
6. К нижней части крышки привариваются стальные полоски. Они усилят изделие и позволят эффективней давить на древесину, продвигая ее по мере прогорания.
   Обратите внимание! Отдельно для печи создается крышка, закрывающая ее. В ней проделывается отверстие для трубы.

Принцип работы следующий: дрова в печке постепенно тлеют и под давлением крышки опускаются. Когда крышка опустилась на дно, то пришло время очистить бочку от золы и подкидывать дров. Для безопасности к днищу бочки привариваются ножки. Печка для парников длительного сгорания готова.

Для создания корпуса можно использовать металлическую бочку, газовый баллон, большую стальную трубу

Способ №2: кирпичная печь для теплицы

Прекрасный вариант для круглогодичного отопления.

Чтобы построить печь для теплицы из кирпича, потребуются:

• 220 полнотелых керамических кирпичей;
• 80 шамотных кирпичей;
• 80 л кладочного глиняного раствора;
• 30 л кладочного шамотного раствора;
• 0,25 м3 фундаментного бетона;
• решетка для колосника из чугуна, дверца для топки, поддувала и прочистки, дымовая задвижка;
• гидроизоляционный материал.

Ниже приводится схема печи в разрезе:

Кирпичная печь имеет повышенную теплоемкость, поэтому теплица может отапливаться в сильные морозы

Кирпичная печь для теплицы своими руками делается следующим образом:

1. Вес печи большой, потребуется плитный фундамент. Толщина – от 20 до 30 см. Площадь основания – 0,7х1 м. По этой площади копается траншея, глубиной 40–45 см.  По периметру укладывается опалубка. Плита фундамента армируется. Остается залить фундамент бетоном.

Дно выравнивается песком, слоем в 20 см

2. Создается топка для закладки и зольник для удаления отходов. Процесс выполняется по схеме. Стартовые 4 ряда постройки выкладывают из красного кирпича. Для сцепления используется раствор на глине.Монтируется чугунная дверца зольника.

Последующие ряды печи, а именно с 5 по 12, делаются из шамотного кирпича. При этом используется раствор, не боящийся огня. В 5 ряду закладывается решетка колосника Ряд с 6 по 8 снабжается топочной дверцей. Свод топки получится в рядах 9, 10, 11 и 12.

Дверца закрепляется в кладке посредством металлической проволоки

3. Последующие ряды печки (13–15) делаются из огнеупорного кирпича. 13 и 14 ряды будут перекрывать свод топки. 15 ряд снабжается прочистной дверцей. Начиная с 16 рада, кладка делается из обычного кирпича. В 16 ряду тоже устанавливается прочистная дверца. Каналом для дымохода будут служить ряды с 17 по 21. Первую дымовую заслонку монтируют в 22 ряду.

Ряды печки 13-22 делают из огнеупорного кирпича

4. Последующие ряды (с 23 по 27) тоже делаются для дымового канала. Начиная с 28 ряда канал сужают, а в 19 монтируют еще одну дымовую заслонку. А 30 и 31 рядыбудут сводом печи. С 32 ряда формируется дымовая труба определенной высоты. Она создается с перевязкой и состоит из 4 кирпичей.

Ряды печки с 23 по 27 создаются для дымового канала

Печь для теплицы из кирпича своими руками сделана. Осталось проверить ее функциональность.

Если теплица низкая, то печь можно делать с дымовым каналом, расположенным горизонтально

Способ №3: печь для теплицы из двух металлических бочек

Третий способ позволяет сделать печь на опилках. Создание несложное. Для выполнения задачи нужны:

• две стандартные бочки из металла;
• труба из стали для дымохода;
• в качестве ножек используется арматура или металлические уголки.

Внешне – это простая емкость с закрывающейся крышкой. Внутри создается металлическая перегородка. Нижняя часть конструкции оборудуется ножками и дверцей. Верхняя часть изделия соединяется с дымоходом.

Пошаговая инструкция:

1. Нужно вырезать верхнюю часть первой бочки. В нее монтируется дымоходная труба.
2. Внизу бочки нужно сделать отверстие Ø10 см.
3. Вторая бочка разрезается ровно пополам.
4. В одной части создается отверстие, где будет дверца.
5. К ней привариваются ножки.
6. Сваркой печь соединяется с трубой дымохода и с топкой.
7. Из материала, который остался от 2 бочки, делается крышка.

Печь на опилках для теплицы своими руками готова. Проверяется ее работоспособность. Для загрузки печи делается металлический конус. Его верхняя часть должна иметь 15 см. Конус устанавливают внутрь, до того, как закладываются опилки. Когда топливо засыпано, конус удаляют. Получилось отверстие, в которое засыпается щепа и разжигается.

Для изготовления печи нужны две стандартные бочки и труба для дымохода

Способ №4: печь, работающая на отработанном масле

Отработанное масло дешевое и есть возможность договориться с владельцами ближайшего СТО о покупке топлива. Подобная печь будет иметь такие составные части:

• дымоход;
• отверстие, в которое подается жидкое масло;
• заслонка, регулирующая давление;
• резервуар для отработанного масла.

Верхняя часть конструкции будет сильно накаляться, а значит, она может быть использована для нагрева воды или готовки пищи. Для ее создания нужно использовать следующую схему:

Отработанное масло – дешевое и доступное топливо

Дымоходом будет служить труба, расположенная в вертикальном положении. Суть работы конструкции следующая:

1. В емкость для масла заливается топливо. Достаточно от 2 до 3,5 л.
2. Дальше поджигается бумажный фитиль, который устанавливается в отверстие для печи.
3. Отверстие прикрывается заслонкой. Нужно оставить зазор до 2 см.
4. Когда масло загорелось, его горение можно контролировать положением заслонки.
5. Всего лишь за 5 минут конструкция начнет работать и обогревать теплицу.
6. Регулировка заключается в подливании топлива и настройке положения заслонки.

Для отопления обогревателя для теплицы нужно только масло. Печь мощная, поэтому может подключаться даже к водяному отопительному контуру.

Способ №5: печь бубафоня

Это разновидность печей длительного горения. Одной закладки топлива хватит на работу до 8 часов, все зависит от размера. Ниже приводится схема и чертежи печи бубафоня.

Корпусом для печи бубафоня служит газовый баллон

Для работы потребуется:

• газовый баллон;
• труба для дымохода;
• труба для подачи воздуха;
• толстый лист металла.

Из инструментов потребуется болгарка и сварочный аппарат. Как делается печь бубафоня для теплицы своими руками:

1. От баллона нужно отрезать верхнюю часть. Этот элемент и будет крышкой печи.
2. В крышке по центру создается отверстие. Его диаметр равен диаметру трубы, используемой для подачи воздуха.
3. Чтобы крышку было легче поднимать, к ней привариваются металлические ручки.
4. В корпусе баллона сверху делается отверстие под патрубок дымоходной трубы. Она приваривается на свое место.
5. Теперь можно заняться поршнем, который будет давить на топливо, закинутое в печь. Из стального толстого листа вырезается круг. Его диаметр должен позволять свободно проходить вверх-вниз по баллону.
6. Ровно по центру блина создается отверстие, равное по диаметру с трубой для подачи воздуха.
7. Осталось приварить трубу к блину.
8. Для удобства прочистки печи, в ее нижней части делается отверстие.

Дальше нужно установить печь на кирпичи или сделать для нее ножки и подключить к системе отопления теплицы. Сделать печь для теплицы своими руками может каждый, нужно только ознакомиться с инструкцией и подготовить соответствующие инструменты и материалы. Остается выбрать, будет ли это тепличная кирпичная печь, или металлическая, и начать работу.

Использование дровяной печи для обогрева теплицы

Существует множество традиционных методов обогрева теплицы. Когда я впервые начал заниматься тепличным садоводством, у меня была небольшая теплица размером 8×8 футов. Было относительно просто нагреть этот крошечный размер с помощью одного небольшого электрического нагревателя с таймером и термостатом.

В прошлом году мы с мужем добавили большую навесную теплицу, которая была пристроена к нашему гаражу. Вместо того, чтобы эксплуатировать обе теплицы, мы решили использовать маленькую стоянку отдельно в качестве складского помещения, а более крупную теплицу размером 11 x 19односкатная теплица для выращивания. Я не собирался топить эту большую теплицу. Поскольку цены на коммунальные услуги росли все выше и выше, я начал искать альтернативы традиционным методам. Природный газ и электричество были слишком дорогими, и я не хотел добавлять их в свой ежемесячный бюджет. В конце концов, я всего лишь садовник-любитель, не занимающийся коммерческой коммерцией.

На протяжении многих лет я читал много книг и проводил бесчисленные часы исследований по тепличному садоводству и узнал о садоводах, которые отапливают свои теплицы дровяными печами. Но «эксперты» всегда препятствовали такой практике. Я решил провести дополнительные исследования. Забавно, но большинство ресурсов, которые я нашел, были датированы началом 19 века.70-х, когда началось настоящее «зеленое» движение. Я был заинтригован. Я нашел фотографии дровяных печей в теплицах. Я не мог сказать по фотографии, насколько это дорого, сколько времени или насколько «зелено» это было, но это было привлекательно хотя бы одной эстетикой. У меня было видение, как я сижу перед дровяной печью холодным зимним утром, глядя на замерзший снег на земле из тепла теплицы.

Мой муж большой спортсмен. Мне пришлось убедить его, что стоит попробовать. Я ненавижу платить за коммунальные услуги. И он это знает. Мы нашли старую недорогую дровяную печь и установили ее в западной части теплицы. Пол теплицы гравийный, поэтому мы разместили печь на четырех шлакоблоках, по одному под каждой чугунной ножкой, убедившись, что она ровная и устойчивая. Нам пришлось снять оконное стекло для выхлопа и установить дымовую трубу в восьми дюймах от стеклянной стены. Сзади и сбоку печи мы разместили большие металлические поддоны. Так как примерно в футе от печи была одна деревянная скамейка, мы хотели сделать ее как можно более защищенной от огня.

Далее нам нужно было поэкспериментировать, как поддерживать огонь, сохраняя при этом тепло. Живя в зоне 6, у нас холодные зимы. Минимальную температуру стараюсь поддерживать на уровне 50 градусов, и ни на градус меньше. Это считается «теплой» теплицей. Если у вас «прохладная» теплица, вы постараетесь поддерживать низкую температуру на уровне 40 градусов. Для сравнения, в «горячем» доме будет низкая температура от 65 до 70. Я использовал меньшую теплицу, которая у нас есть, как «холодную» теплицу, и очень хотел попробовать «теплую» теплицу с этой, большей. С меньшей теплицей мои цветы и овощи выжили, но они не процветали, и я хотел теплицу, в которой цветы цвели бы! Не просто выжить.

Мой муж, путешественник, имеет большой опыт в разведении костров. Он знал о разных породах дерева, в том числе о том, что нельзя гореть (некоторые деревья испускают искры), другие виды были заядлыми курильщиками, а третьи нагревались, но сгорали слишком быстро. Нам нужны были дрова, которые нагревались бы и медленно горели. Мы узнали, что Хедж, также известный как Осейдж Апельсин, был идеальным. Это твердая древесина, которую можно сложить в печь, которая будет гореть медленно и жарко. На самом деле угли все еще будут светиться утром, так что это именно то, что нам нужно

Другой фактор, который помог добиться успеха, заключается в том, что, хотя я жаворонок, мой муж — сова. Это стало возможностью поделиться, а не рутиной, заметьте. Прошлой зимой каждый вечер он выходил в теплицу между полуночью и часом ночи, загружал дрова в печь и топил ее до самого утра. Одним из первых дел, которые я делал, вставая рано утром, было идти в теплицу, чтобы разложить угли. Это может показаться чрезмерным обслуживанием, но в то время так не казалось. Мне действительно нравится ухаживать за теплицей. Даже с маленькой оранжереей я совершал утреннюю прогулку только для того, чтобы все проверить, вдохнуть землистый запах почвы и влаги в воздухе. Я ни в коем случае не собирался полагаться только на свой цифровой дистанционный датчик температуры.

Ключом к работе дровяной печи, конечно же, является наличие источника дров. Обогрев теплицы таким образом может стать непомерно дорогим, если вам нужно будет купить достаточно дров, чтобы пережить зиму и весну, что может занять от пяти до шести месяцев. Но если у вас есть источник древесины, то этот вариант следует рассмотреть. Но вы должны знать об опасности возгорания. Вы, конечно же, не хотите потерять все свои растения и теплицу!

По пути я кое-чему научился. Тепло не доходило до восточной части теплицы; на востоке было немного прохладнее, чем на западе. Наша самая низкая температура прошлой зимой была два дня -17 градусов, но я не потерял ни одного растения. В солнечные дни нам не нужно было разводить костер. В пасмурные дни это будет зависеть от температуры, поэтому мы внимательно следили за прогнозом.

Нежные однолетники, такие как стебли сладкого картофеля, не любят, когда их сажают слишком близко к плите. Олеандр и цитрусовые любили быть рядом, как и суккуленты. Ближайшие к печке растения высохнут быстрее. Но в целом я остался очень доволен обогревом теплицы таким способом. Было просто замечательно иметь возможность сидеть у уютного огня и ухаживать за растениями посреди зимы.

Бекки Миллер работает садоводом-любителем в теплице уже более двадцати пяти лет. Вы можете следить за ее приключениями по созданию старомодного коттеджного сада на сайте Kansasbungalow.blogspot.com.

Статьи по теме и бесплатная рассылка новостей по электронной почте

Энергоэффективность теплиц в холодную погоду

Пассивное солнечное отопление для эксплуатации теплиц

Выбор наилучшего способа обогрева теплицы

Подпишитесь на нашу бесплатную рассылку новостей по электронной почте

Нагреватель массы для обогрева теплицы

Даже когда на улице лежит снег, в этой теплице растут помидоры и перец. Макс Эдлесон объясняет, как превратить старую дровяную печь в массовый обогреватель, продлив вегетационный период!

Макс Эдлесон

Кико Дензер и я были наняты, чтобы построить обогреватель в теплице для нескольких очень заядлых садоводов. Они экспериментировали с дровяной печью, но в печке просто не оставалось достаточно тепла, чтобы обогревать теплицу день за днем ​​в течение всей зимы. Наша задача состояла в том, чтобы включить старую дровяную печь, в основном используя стеклянную дверцу и топку, которые она предлагала, и подключить ее к системе с каналами и достаточной массой, чтобы поглощать достаточно тепла для обогрева теплицы с одной топкой в ​​день. В этой статье рассказывается о построении и результатах.

Здесь вы можете увидеть длинный путь, который дым проделывает через скамейку после того, как он вышел из оригинальной печи. В противном случае все тепло, удерживаемое скамьей, ушло бы прямо в дымоход. Имеется двухходовая заслонка, которая действует как клапан и обеспечивает прямое попадание в дымоход при холодном пуске.

Посещение зимой

Следующие фотографии были сделаны 3 декабря 2012 года в долине Уилламетт штата Орегон. Вы можете увидеть, как помидоры и перцы созревают внутри теплицы, а земля снаружи покрыта снегом.

Пошаговые фото процесса строительства

Сухая планировка. Я аккуратно вытянул нагреватель, и мы залили прокладку до запланированных размеров… но всегда все равно важно проверить, чтобы все совпадало, как планировалось.

Оригинальная дровяная печь, вдохновившая на создание проекта. Я использовал шлифовальную машину 4 x 1/2 дюйма с металлическим режущим диском, чтобы вырезать полку-перегородку, которая была внутри.

Мы приготовили столько блюд, сколько могли, за дровяной печью, прежде чем поставить ее на место, потому что мы знали, что не сможем добраться туда, чтобы работать, когда она будет там.

Теперь мы установили дровяную печь, которая будет служить нашей топкой. Мы изучаем, как будет проходить линейный курс.

На этом и следующем фото видно, что мы завернули печь в 1-дюймовое одеяло из керамической ваты. Это делается для того, чтобы у металлической печи было достаточно места для расширения и сжатия в новом кирпичном корпусе, а также для повышения температуры в топке, что будет способствовать более чистому горению. На этом фото мы начинаем полностью обкладывать печь кирпичом и начинаем определять нижние и верхние каналы, которые будут входить в лавку и выходить из нее.

В нижней части нисходящего потока был установлен очиститель (квадрат внизу слева). Мы используем сажевую дверь Pisla и каменную раму, которая ее окружает.

Деталь первого вкладыша дымохода в кирпичной кладке. Мы использовали керамическую вату, чтобы герметизировать соединение, давая возможность двум разным материалам двигаться при нагревании. Плитки дымохода скреплены раствором друг с другом, но минимально скреплены раствором с окружностью скамейки.

На следующей паре фотографий показано, как мы размечаем вкладыш дымохода для углового разреза, используя воду в тачке, чтобы нанести нам отметки по всей форме. Каждый доводит дымоход до наших отметок.

Обработка углов, а также вставка медного теплообменника, который сделал Эд для подогрева воды для начала полива и рассады.

Сборка дымохода завершена.
