Вязка арматуры своими руками — как правильно вязать арматуру

Для обеспечения требуемой надежности любых железобетонных конструкций необходимо использовать только качественные строительные смеси и арматуру. Но не меньшая роль при этом отводится правильному креплению, фиксации металлической арматуры. От того, насколько прочна стальная конструкция из армирующих элементов, зависит не только надежность фундамента, но и долговечность всего здания. Именно поэтому к качеству вязки арматуры предъявляются самые жесткие требования.

Содержание

• Почему именно вязка
• Как вязать стальную арматуру
• Чем вязать арматуру
• Пистолет для вязки арматуры

Вернуться к содержанию

Почему именно вязка

Крепление двух и более деталей арматуры для создания какой-либо конструкции можно производить несколькими способами: точечной сваркой, дуговой сваркой, специальными соединительными элементами, пластиковыми хомутами или вязкой проволокой.

Монтаж арматуры при помощи пластиковых хомутов способен обеспечить хорошую фиксацию элементов, однако не обеспечивает достаточной прочности соединений в условиях действия динамических нагрузок на «голый» каркас. Другими словами: если наступить на верхние элементы конструкции во время сборки каркаса или проявить неосторожность в процессе заливки арматуры бетоном, некоторые соединения могут лопнуть, не выдержав нагрузки. Также в данном случае следует с осторожностью использовать вибрационное оборудование для уплотнения залитого бетона.

Вязка арматуры пластиковыми хомутами

Специальные соединительные элементы разработаны для монтажа арматуры из композитных материалов. Соответственно не применяются в случаях со стальными армирующими элементами.

Точечная сварка может быть использована для создания каркаса из стальных прутков, имеющих диаметр менее 24 мм. Для прутков с большими диаметральными размерами подойдет дуговая сварка. Это менее трудоемкий процесс, чем ручная вязка проволокой, но для ответственных сооружений ее использовать не рекомендуется. Это связано с особенностями поведения металла арматуры во время плавления и осадки (процесса сварки) и после него. Стальные прутки армирующего каркаса очень подвержены коррозии в местах соединений, что значительно сокращает срок службы железобетонного сооружения. Конструкция теряет целостность вследствие температурного объемного и линейного расширения и сужения материала каркаса. Также это происходит в результате воздействия переменных динамических и статических нагрузок во время эксплуатации.

Вязка арматуры проволокой

Наиболее трудоемкий и, в то же время, надежный способ крепления элементов стального каркаса — вязка арматуры своими руками. Долговечность и прочность соединений арматуры металлической проволокой, диаметр сечения которой колеблется в пределах от 0,8 до 1,5 мм, достигается за счет пластичности и большой прочности на разрыв этой проволоки. Конструкции из стальной арматуры, связанной качественной проволокой не страшны ни температурные расширения, ни большие нагрузки, поскольку такая система армирования способна деформироваться под действием различных факторов без нарушения целостности каркаса. Стальная проволока способна растягиваться или сжиматься, деформироваться под воздействием различных нагрузок, но свою функцию она выполнит безупречно на протяжении всего срока службы строения.

Следует отметить, что в последнее время при армировании фундамента некоторые строители стали использовать новый для российского рынка строительный материал — стеклопластиковую арматуру. Советуем внимательно ознакомиться с ее достоинствами и недостатками. Информацию по типу и материалам изготовления обычной стальной арматуры Вы можете найти в здесь.

Вернуться к содержанию

Как вязать стальную арматуру

Вязка арматуры своими руками происходит только после окончания подготовительных работ: обустройства дренажа, коммуникаций, обеспечения гидроизоляции, укладки песчаной и щебеночной подушки. Далее происходит монтаж нижней продольной части арматуры, которую можно закрепить как на уложенные на дно траншеи кирпичи, так и на вбитые по периметру вертикальные пруты — опоры. Здесь важно точно контролировать укладку по горизонтали и по вертикали строительным уровнем и отвесом, поскольку неправильно установленная арматура не способна обеспечить фундаменту требуемую долговечность, прочность и надежность. При укладке данного слоя арматуры в области углов, концы прутков необходимо загнуть минимум на 25 сантиметров так, чтобы они хорошо фиксировались с элементами арматуры соседней стены. Это важный момент, необходимый для обеспечения целостности конструкции в процессе эксплуатации. Вязать этот слой арматуры необходимо как между прутками, так и к опорам, как можно чаще (не менее 70 % соединений должны быть связаны). Обязательными местами фиксации являются углы и пересечения с поперечными прутками.

Приемы вязки арматуры

После того, как нижний слой прутков готов, и на него уложены и закреплены поперечные прутки, качество монтажа следует снова проверить уровнем. Для удобства и улучшения характеристик, поперечный набор арматуры можно выполнить в виде загнутых под прямым углом (в виде квадрата или прямоугольника) гладких или ребристых деталей арматуры.

Чтобы закрепить на поперечном слое верхнюю продольную арматуру из стальных ребристых прутков, используют все ту же проволоку, а для контроля горизонтальности используют все тот же инструмент, уровень.

Вязка арматуры &ndash один из важнейших этапов строительства фундамента, которому должен предшествовать монтаж опалубки. Как сделать металлическую или деревянную опалубку для ленточного фундамента, Вы узнаете из нашей статьи: http://vse-postroim-sami.ru/building/fundament/3584_kak-sdelat-opalubku-dlya-fundamenta/.

Вернуться к содержанию

Чем вязать арматуру

Такой трудоемкий процесс как, вязка арматуры для фундамента своими руками, можно выполнять при помощи только лишь плоскогубцев или крюка, сделанного из гвоздя или металлической ручки от валика. Этот самодельный инструмент достаточно эффективный, если фундамент укладывается под гараж, баню или небольшую хозпостройку. Если строительство планируется более масштабным, целесообразно приобрести специальный инструмент для вязки арматуры: обычный или винтовой крючок для вязки арматуры, пистолет.

Для наглядности предлагаем видеоролик, в котором показаны разновидности крючков для вязания арматуры, а также сама технология вязки.

Для ручной вязки арматуры крючком, винтовым или обычным, сначала подготавливают проволоку, нарезая ее на куски, длинной около 400 мм. Далее ее складывают вдвое, формируя петлю, и продевают между деталями арматуры. При помощи крюка, концы проволоки продевают в петлю и закручивают.

Вязка арматуры крюком

Заметим, что конструкция обычного крючка позволяет быстро скручивать проволоку, вращением рукояти. А схема устройства винтового крюка обеспечивает еще более быструю фиксацию арматуры проволокой. При этом процесс скручивания происходит в результате поступательного движения рукоятки вверх и вниз. Покупка этих инструментов выгодна для достаточно масштабных строительств, поскольку значительно сокращает трудоемкость вязки армирующих материалов и, соответственно, сроки строительных работ.

Вернуться к содержанию

Пистолет для вязки арматуры

Наиболее быстро и качественно связать арматуру стальной проволокой, диаметром от 0,8 до 1,5 мм, помогает пистолет.

Вязки арматуры пистолетом

Это достаточно дорогое строительное оборудование, которое есть смысл приобретать крупным строительным компаниям, и вот почему:

• продолжительность вязки одного соединения — 0,8 с;
• малый вес аппарата освобождает вторую руку рабочего, которой он теперь может придерживать конструкцию;
• встроенная система регулировки длинны проволоки и усилия закрутки позволяет добиться равномерного распределения напряжения в конструкции;
• различные модели пистолетов предназначены для вязки арматуры любого диаметра.

Процесс вязки арматуры пистолетом происходит так: проволока выходит из катушки, встроенной в корпусе, и через направляющие перемещается вокруг деталей каркаса, формируя несколько витков. Затем специальный механизм производит скрутку и обрезку проволоки.

Как правильно вязать арматуру для ленточного фундамента

23 Июнь 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
4769

Вязка арматуры

Одним из этапов строительства фундамента является создание арматурного каркаса. Именно эта конструкция отвечает за прочность основания под домом. В комплексе с бетоном она образует надежную опору для стен.

Вязка арматурных прутьев под ленточное основание считается наиболее подходящим способом скрепления металлической основы всей железобетонной конструкции. Этот вариант не только сохраняет линейную и пространственную форму каркаса, но и дает возможность балансировать конструкции для принятия оптимального положения под воздействием создающихся нагрузок.

• Правила армирования ленточного фундамента
• Способы и схемы вязки арматурного каркаса
• Схемы вязки проволоки
• Пошаговая инструкция по укладке и вязке арматуры
• Другие способы соединения арматуры
• Вязка композитной арматуры

Правильная вязка арматуры для ленточного фундамента не дает возможности соединенным элементам перемещаться относительно друг друга.

Правила армирования ленточного фундамента

Для большей прочности и надежности основания под домом необходимо соблюдение правил создания армирующего каркаса:

Правила для создания армирующего каркаса

• Использовать нужно только качественную прочную арматуру.
• Не следует использовать для армирования гладкие прутья, так как в этом случае снижается сцепление металла и бетонного раствора, а соответственно прочность всего фундамента.
• Продольное соединение рекомендуется выполнять способом внахлест.

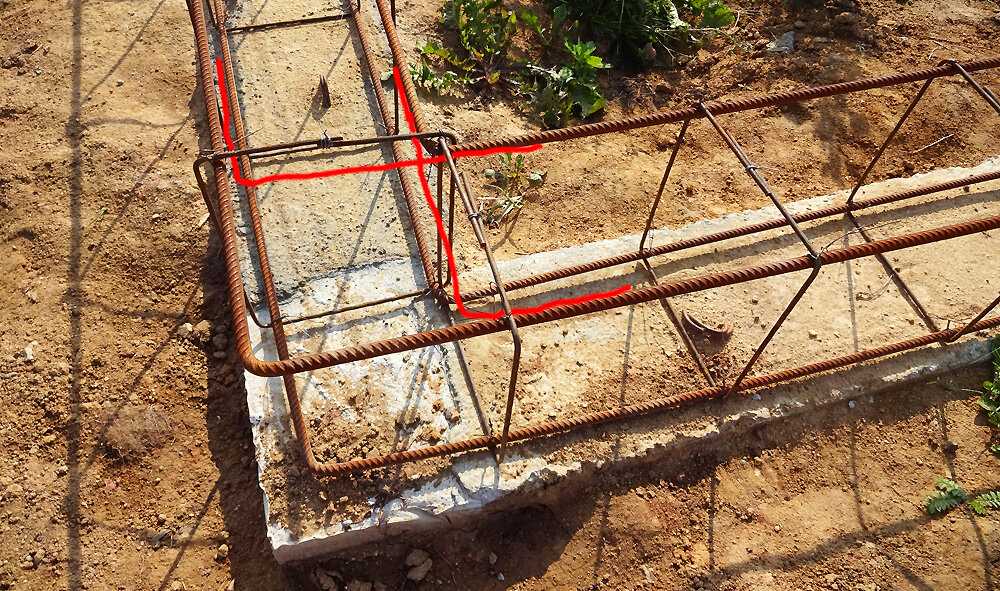

• Вязка арматуры в углах каркаса и в местах его пересечения должна иметь особую прочность.

к оглавлению ↑

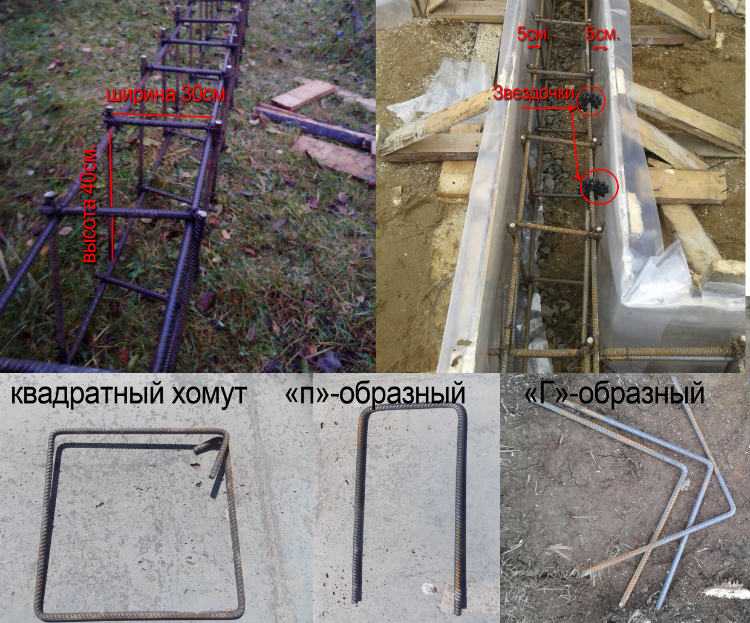

Способы и схемы вязки арматурного каркаса

Чаще всего арматурный каркас представляет собой объемную коробчатую конструкцию из горизонтальных и вертикальных прутов. Существует несколько способов создания металлического скелета:

• Из прутьев создаются четыре решетки, которые соединяются между собой, формируя грани прямоугольного короба.
• Из арматуры делают прямоугольники с закругленными углами. Затем выполняется соединение прямоугольных колец по сторонам с помощью длинных прутьев.
• Самым прочным и дорогостоящим способом считается создание каркаса в виде кристаллической решетки, имеющей прямоугольную форму. В принципе этот вариант повторяет предыдущие способы, но отличается большим внутренним усилением.

к оглавлению ↑

Схемы вязки проволоки

А теперь ответим на вопрос: как же все-таки правильно вязать арматуру для ленточного фундамента? Соединять прутья арматуры с помощью вязальной проволоки можно по нескольким схемам:

Правила вязки проволки

• Глухим узлом.
• Крестовым узлом.
• Двухрядным узлом.
• Вязкой узлов из проволоки в углах.
• Вязкой в пучке без подтягивания.

В любом случае для работы понадобится специальное приспособление для вязки. В специализированных строительных магазинах можно приобрести вязальный пистолет для арматуры. Более простым приспособлением является вязальный крючок. В крайнем случае, можно использовать обыкновенные пассатижи. Классический вариант вязки арматуры с помощью проволоки подразумевает выполнение следующих действий:

• Отрезают проволоку длиной около 30 см и складывают ее пополам.
• В левую руку берут проволоку, а в правую – приспособление для вязки.
• Проволоку подводят под соединение арматурных прутьев и вставляют крючок в проволочную петлю.
• Прутья огибают проволокой и кладут на крючок ее концы.
• Вязальное приспособление поворачивают в направлении движения часовой стрелки так, чтобы концы проволоки были замотаны вместе.
• В процессе вязки главное не перетянуть проволоку, чтобы избежать ее разрыва. По советам опытных мастеров достаточно сделать три оборота крючка.
• Крючок вытаскивают из петли – соединение завершено.

Весь процесс вязки очень трудоемкий и долгий, так как для армирования ленточных фундаментов требуются объемные каркасы достаточно больших размеров.

к оглавлению ↑

Пошаговая инструкция по укладке и вязке арматуры

Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.

Наиболее простым и удобным способом считается вязка арматуры на земле с последующей укладкой готовых элементов каркаса в траншею.

Создавать металлический скелет нужно в определенной последовательности:

1. Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
2. На ровной площадке укладывают два длинных прута и выравнивают их торцы.
3. Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
4. Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
5. Чтобы получить вторую часть, необходимо повторить действия.
6. Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
7. Теперь аналогичным образом связывают каркас по всей длине.
8. На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.

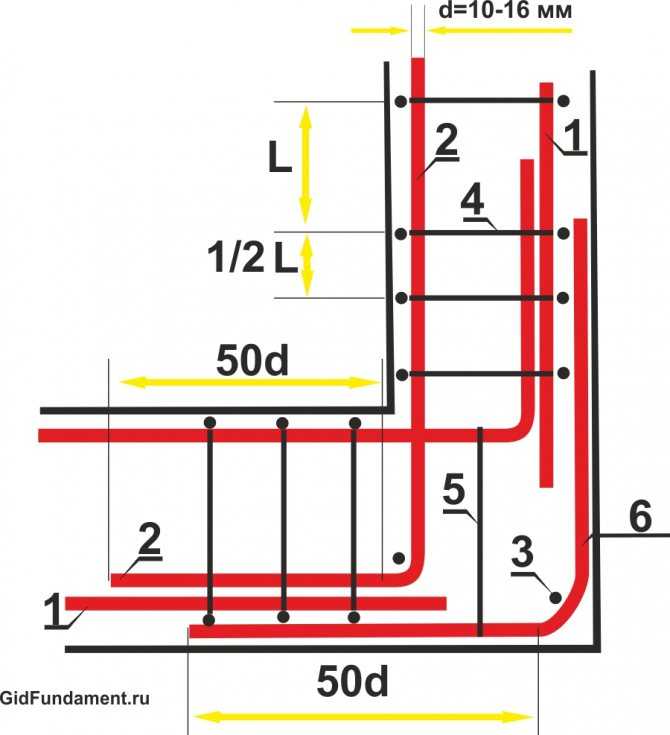

9. Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
10. Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.

к оглавлению ↑

Другие способы соединения арматуры

Вязка арматуры считается самым надежным способом соединения прутков арматуры при создании каркаса для ленточного фундамента. Однако существуют и другие варианты монтажа металлического скелета:

• При помощи сварочного оборудования. Имея в арсенале сварочный аппарат и некоторые навыки по работе с ним, можно быстрее и проще создать каркас для фундамента из металлических прутьев. Но в этом случае стоит учитывать особенности такого соединения арматуры. Во-первых, сварка способствует утончению металла, делая его более хрупким. Во-вторых, сваренный каркас будет надежным лишь в том случае, когда правильно подобран металл и электроды, а также соблюдены все нормы и правила.
• Соединение внахлест. Этот способ предполагает не поперечное, а продольное соединение прутьев. При этом отдельные концы арматуры имеют выпуск не меньше 15 см для последующей обмотки проволокой.
• С помощью пластиковых ленточных хомутов. Такой способ может использоваться при строительстве фундамента под небольшие конструкции. Соединение пластиковыми хомутами делает процесс вязки несколько проще. Однако стоит помнить, что такой каркас менее устойчив к нагрузкам, а под воздействием низкой температуры пластик может лопнуть.
• С помощью зажимов или скоб, выполненных из пластика или стали.

к оглавлению ↑

Вязка композитной арматуры

Одним из видов композитной арматуры являются стеклопластиковые элементы, которые в последнее время пользуются большой популярностью при возведении фундаментов. Объясняется это наличием некоторых преимуществ:

• Более низкая цена.
• Небольшой вес.
• Не поражается коррозией.
• Высокие прочностные характеристики.

Соединение стеклопластиковой арматуры выполняют по тем же правилам, что и металлические прутья. Но следует выбирать способы, исключающие сгибание прутьев, так как стеклопластик при сгибе легко сломать.

Вязать современный армирующий материал можно традиционной вязальной проволокой. Однако наиболее эффективным считается использование специальных зажимов, для изготовления которых используется литой полиэтилен.

Вязка арматуры под ленточный фундамент – процесс не сложный, однако он требует внимательного отношения к каждому элементу. От правильной вязки арматурного каркаса зависит прочность и надежность основания и будущего строения в целом.

Расположение арматурных стяжек

в бетонном фундаменте | Реокрит | Цены на бетон | Поставщики бетона и стали

Арматура или арматурные стержни чрезвычайно необходимы для структурной устойчивости любого строительного проекта, поскольку они обеспечивают устойчивость здания к растрескиванию и прочность. Однако бетону не хватает прочности на растяжение, и он может легко треснуть. Наличие арматуры усиливает бетон и помогает удерживать его в сжатом состоянии. Арматурная сетка Brisbane встречается во множестве конструкций.

Арматурные стержни должны быть помещены в бетон глубиной не менее пяти-шести дюймов. Они должны располагаться либо по центру, либо немного выше центра плиты. Вот почему толщина и качество бетонной плиты имеют значение. Стальная арматура также должна быть размещена в правильном месте для максимального структурного преимущества. Размещение его в неправильном месте может привести к серьезным структурным разрушениям.

О чем следует помнить при размещении арматурных стяжек

Прежде всего, арматурные стержни должны быть правильно связаны в сетчатую структуру, прежде чем размещать ее на бетоне. Есть несколько важных моментов, которые необходимо помнить при вязке арматурных стержней.

• Арматурный каркас должен быть правильно размещен на плите, не слишком высоко и не слишком низко. Если он будет установлен неправильно, то несущая способность сильно пострадает, и в конструкции могут появиться трещины.
• Профессиональные строители знают основные правила размещения арматурной стяжки. Они никогда не будут заливать предварительно смешанный бетон в Брисбене поверх арматурной конструкции или размещать арматурную конструкцию на свежем бетоне.
• Арматура должна быть усилена стальной проволокой в ​​основных точках. Это помогает поддерживать баланс и прочность независимо от веса металла в конструкции.
• Профессиональные строители всегда будут использовать металлическую проволоку для укрепления стержней, а не альтернативы более низкого качества.
• Арматура должна быть надежно закреплена, чтобы избежать смещения. Проволока для стального стержня в Brisbane должна быть закреплена в правильных точках. Они должны быть завернуты в четырехфунтовые бухты. В идеале следует использовать отожженную проволоку калибра 16 или более. В случае более толстой арматурной проволоки можно даже использовать калибр 14 для удержания арматуры в нужном положении.
• Если вы используете арматуру, покрытую эпоксидной смолой, то также можно использовать пластиковые стяжки из ПВХ. Некоторые строители используют завязки Snap-on, которые можно соединить руками. Этот способ менее затратный и довольно простой.
• В идеале каждое пересечение арматурного стержня должно быть закреплено для максимальной поддержки. Стяжки на самом деле не делают конструкцию прочной. Они предотвращают смещение арматурных стержней при заливке бетона.
• Проволока-стяжка должна располагаться на нужной глубине от поверхности, чтобы арматура не ржавела. Это также предотвращает разрушение бетона.

Заключение:

Расположение арматурных стяжек становится важным, когда инструкции и чертежи конструкции не соблюдаются до последней буквы. Если строитель является настоящим профессионалом и следует указанному количеству стержней в проекте, то не о чем беспокоиться о расположении стержней. И, конечно же, специализированный строитель закупит нужное количество качественных стержней и поставщиков стали Brisbane для достижения наилучших результатов.

Руководство по инструментам и аксессуарам для армирования бетона

У нас есть только самое лучшее, когда речь идет о пистолетах для стяжки арматуры и проволоке для стяжки. Max USA является лидером в производстве инструментов для вязки арматуры с 1942 года. Инженеры MAX концентрируются на разработке продуктов с инновационными и долговечными характеристиками, чтобы удовлетворить постоянно растущие потребности профессионалов, которые их используют.

19 калибр Max TwinTiers и вязальная проволока – от #3 x #3 до #9x #10 Арматура

Где используются пистолеты для стяжки арматуры?

Инструменты для вязки арматуры используются в больших и малых проектах. От мостов, проезжих частей и коммерческих сооружений до подъездных дорог, тротуаров и внутренних двориков. Инструменты для вязки арматуры используются на предприятиях по формованию сборных железобетонных изделий, при наклонных бетонных работах, фундаментах, подпорных стенах, бассейнах, стенах, колоннах, балках и т. д.!

Металлурги армируют бетон арматурой, чтобы придать конструкции значительно большую прочность, чем только бетон. Кроме того, использование арматуры помогает предотвратить появление трещин в бетоне. Наличие надежного пистолета для стяжки арматуры экономит время и деньги.

Кто использует ярусы арматуры с батарейным питанием?

Ярусы арматуры обязательны для арматурщиков, также известных как родбастеры. Армирование Металлурги изготавливают и размещают/устанавливают стальные стержни, известные как арматура, в бетонные формы для усиления конструкций. Этот тип армирования выполняется практически везде, где вы видите бетон, от тротуара или фундамента здания до мостов, дорог и крупных коммерческих сооружений. Процесс армирования бетона является трудоемким, что делает наличие подходящих инструментов важным активом в этой области. Рабочие должны скреплять стержни арматуры вместе в стыках, указанных в планах здания, чтобы стержни или арматура не могли двигаться, когда их заливают бетоном.

Зачем использовать Twintier?

Рабочие по производству арматуры используют беспроводные пистолеты для стяжки арматуры, чтобы скрепить арматурные стержни вместе в бетонной конструкции. Инструмент экономит им время на работе, выполняя галстуки за полсекунды или меньше. Кроме того, наши ярусы арматуры Max экономят проволоку, используя оптимальную длину проволоки для закрепления арматуры и сохраняя как можно более короткую высоту стяжки. Когда галстук завершен, инструмент проталкивает конец вниз. Благодаря эффективности и точности инструментов для вязки требуется меньше бетона для покрытия анкеров, что также снижает затраты.

Главная причина, по которой охотники за родами используют инструмент для вязки арматуры с питанием от аккумуляторной батареи, — это забота о своем здоровье. Исследования показали, что ярусы арматуры с батарейным питанием снижают риск скелетно-мышечных травм верхних конечностей, таких как заболевания кисти, запястья и локтя. Также показано, что они снижают риск травм спины и других проблем с нижними конечностями, такими как колени, лодыжки, ступни и спина.

Исследования здоровья и преимущества инструментов для вязки арматуры с питанием от аккумуляторов

• Отчет по безопасности CSAO
• Отчет о оценке опасности для здоровья NIOSH

Диаграмма совместимости с привязкой для привязки к проволоке

Совместите ваши инструменты для привязки, и размеры арматуры

Applieing Seaptive

Twintier Model №	Tie Wire Series	Size Size	Appliefive	Appliefive	. Rebar Size
RB401T-E	TW1061T	19 Gauge	#3 x #3 – #6 x #6
RB611T	TW1061T	19 Калибра	5 x #5 — #9 x #10
RB441T	TW1061T	197999999999999999999999999999999999999999999999999998S	999999999999999999999999999998S	999999999999999999999999999998S	9999999999999999999999999999999999999999. Gauge	3 x #3 – #5 x #6
RB518	TW898	21 Gauge	5 x #5 – #7 x #8
RB218	TW898	21 Gauge	3 x #3
RB655	TW1525	16 Калибр	8 x #9
