Строительные леса своими руками: фото, видео, чертежи

Во время строительства или отделки дома не обойтись без строительных лесов. Для их сооружения не обязательно обращаться к профессионалам, все запросто можно сделать самостоятельно. Возвести конструкцию можно либо из дерева, либо из профильной трубы. Первые сооружения будут одноразовыми, а вот вторые можно использовать большое количество раз. Далее рассмотрим, как правильно возвести своими руками и те, и другие леса.

Прежде чем переходить к строительству строительных лесов, необходимо четко определиться, из каких элементов они состоят. Так, в состав конструкции входят:

• штанги;

• различные раскосы, которые придают сооружению жесткости;

• поперечины для пола;

• доски, которые будут служить полом каждого этажа;

• опоры, которые придадут устойчивости;

• ограждения;

• лестница для поднятия на этажи сооружения.

Самодельное сооружение – не опасно ли?

Сделать своими руками строительные леса очень просто, но стоит ли это делать? Прежде всего, хочется отметить, что это не небольшая переносная конструкция, а довольно-таки объемное сооружение, которое потом необходимо где-нибудь хранить. Даже если его разобрать, то имеющиеся доски и трубы необходимо будет где-то пристроить. Хорошо, если дом может отапливаться дровами, тогда они могут пригодиться, а если нет – древесина просто со временем испортится. С металлическими лесами все несколько проще – их можно будет сдавать в аренду, но опять-таки, если на них будет спрос.

Стоит также отметить, что применение сделанных своими руками конструкций возможно не выше второго этажа. Сооружение строительных лесов, особенно из дерева, большей высоты может быть опасным для здоровья. Кроме того нужно понимать, что если конструкция больше не будет использоваться, то стоит ли тратить на ее сооружение большое количество времени. Возможно ее будет проще взять в аренду. Оценив все вышеописанное можно решить, нужны ли самодельные строительные леса во время строительства или ремонта дома. Если ответ положительный, необходимо будет создать чертежи, где должен быть нарисован не только внешний вид конструкции, но и указано количество необходимого материала.

Монтаж деревянного сооружения

Для того чтобы создать конструкцию из дерева необходимо будет подготовить следующие материалы:

• деревянные доски для стоек толщиной примерно 5х10 сантиметров;

• доски для пола и поперечин толщиной 5 сантиметров;

• деревянные доски для ограждения и раскосов толщиной не менее 3 сантиметров;

• гвозди.

При этом шаг между стойками должен быть равным примерно 2,3 метра, ширина пола, для того чтобы по нему было безопасно ходить, должна быть не менее 1 метра, а высота сооружения должна составлять не более 5 метров. Итак, для того чтобы создать своими руками строительные леса из досок необходимо:

• с помощью раскосов скрепить между собой четыре стойки;

• на необходимой высоте закрепить поперечины;

• на поперечинах закрепить доски, являющиеся полом;

• присоединить доски, которые будут играть роль ограждения;

• осуществить монтаж опор;

• закрепить в нужном месте лестницу;

• сверится с чертежами.

Все работы по созданию конструкции из дерева осуществляются только при помощи гвоздей и молотка (см. видео).

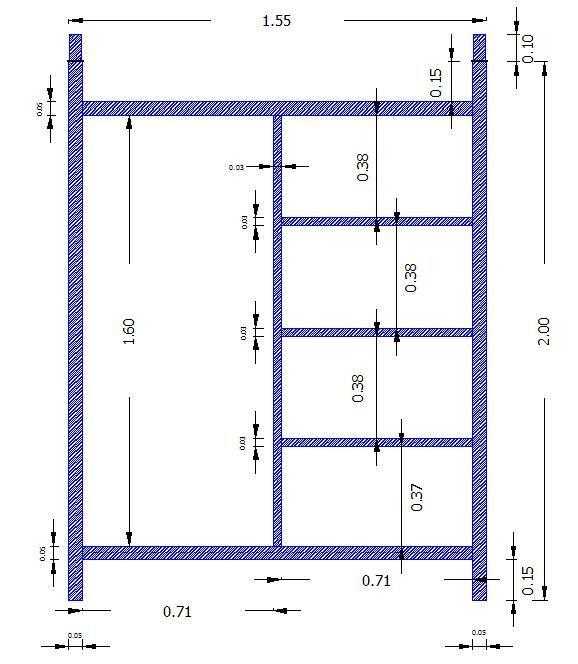

Металлическая конструкция

Сооружение из профильной трубы более надежное, чем конструкция из досок. При строительстве конструкции необходимо учитывать, что размеры одной секции должны составлять примерно 1,5х1х1,6 метра (см. фото). Также нужно подготовить такие материалы как:

• труба для опор поперечным сечением 3х3 сантиметра и длиной 1,5 метра;

• труба для раскосов диаметром 1,5 сантиметра;

• труба для соединений поперечным сечением 2,5х2,5 сантиметра;

• пол из досок толщиной около 5 сантиметров и длиной примерно 2 метра;

• болты.

Итак, для того чтобы создать конструкцию из профильной трубы необходимо:

• нарезать трубы для раскосов для горизонтальных элементов по 1 метру и для вертикальных элементов по 2 метра;

• надрезать двухметровые раскосы с каждого конца, что значительно упростит их крепление;

• соединить между собой по две опоры горизонтальными раскосами, расстояние между которым должно быть примерно 30 сантиметров;

• закрепить соединительные элементы;

• просверлить отверстия под болты на раскосах и опорах;

• собрать сооружение из профильной трубы до конца;

• почистить конструкцию и покрыть краской;

• свериться с имеющимися чертежами.

Как обойтись без лесов?

О строительных лесах стоит задуматься еще на стадии создания чертежей дома, но если этого не случилось, как правильно поступить? Если работы по строительству или отделке здания будут проводиться профессионалами, то о них задумываться и не нужно, ведь подобные сооружения должны быть у каждой бригады. Если же шанс их самостоятельного возведения утрачен или не планируется больше никаких работ, где бы они могли понадобиться, конструкцию можно запросто взять в аренду.

А вот для того чтобы строительные леса действительно больше не понадобились, все отделочные работы сразу нужно проводить максимально качественно. Например, в качестве материалов для отделки лучше использовать облицовочный кирпич или другие подобные, потому как, к примеру, штукатурка и сайдинг, будут требовать дополнительного внимания.

Как сделать строительные леса своими руками из профильной трубы и дерева

Содержание

• 1 В зависимости от устройства, выделяют следующие типы строительных лесов:
• 2 Схема строительных лесов – изучаем нюансы перед работой
• 3 Монтаж строительных лесов

Для ремонта потолка в квартире, а также других поверхностей, которые высоко расположены, появляется необходимость использования вспомогательных подручных средств. Обычно ими становятся столы, стулья и стремянки. Однако они крайне неудобны для проведения строительных работ. Поэтому невольно начинаешь ломать голову над тем, как быстро сделать качественные строительные леса своими руками.

Для изготовления строительных лесов используются различные материалы. Но наиболее часто их монтируют из дерева, металла (профильной трубы), а также комбинации из металла и дерева. Кроме того, их конструкция должна быть настолько простой, чтобы после окончания ремонтных работ ее было легко разобрать. Это временное оборудование, которое обеспечивает доступ к месту проведения работ, а также размещает материалы и инструменты. После окончания ремонта и демонтажа лесов, они могут использоваться повторно.

В зависимости от устройства, выделяют следующие типы строительных лесов:

• клиновые – это жесткие конструкции, которые выдерживают большие нагрузки;
• штыревые леса — это подвижные конструкции из стандартных материалов, их очень легко установить и демонтировать;
• рамные — это сооружения, которые весят немного;
• хомутовые леса применяются в качестве вспомогательного средства в случае ремонта наружного фасада, их необходимо правильно подгонять.

Вышеперечисленные типы лесов обладают отличной устойчивостью и всегда плотно примыкают к стенам.

Схема строительных лесов – изучаем нюансы перед работой

Для монтажа больших трубчатых конструкций со стойками и ригелями, которые не нужно соединять болтами, применяются схемы, учитывающие особенности фасада здания.Перед установкой строительных лесов необходимо осушить и уплотнить прилегающий грунт, поскольку на 1 метр яруса возможная нагрузка может составить полтонны.

Заранее подготовленные чертежи дают возможность провести подготовительные работы правильно, в частности, точно разбить оси, сделать разметку и хорошо уложить опоры.Кроме того, наличие схем важно для монтажа ограждений, установки горизонтальных ригелей и настила.

Высота стоек может колебаться в пределах 2 – 4 метров. Стойки закрепляются на «башмаках» специальным крепежами на стены.Опорные стойки необходимо устанавливать на ширине не больше двух метров друг от друга. Одновременно с этим, ширина настила тоже не должна быть больше полутора метров.

Леса должны быть ровными, это проверяется во время монтажа конструкции при помощи уровня и отвеса. При этом для стоек допустимо небольшое, в пределах 2 мм, отклонение. Толщина досок в деревянных лесах должна составлять не меньше 40 мм.

Монтаж строительных лесов

Для таких простых строительных работ, как внутренняя отделка или кладка кирпича используют подмости. Это одноярусная легкая конструкция, которую нужно перемещать по ходу работ. Конструкция подмостей должна быть достаточно жесткой, устойчивой и длинной. Кроме того, необходимо оборудовать ее ступеньками либо лесенкой.

Такие конструкции применяют при осуществлении строительных и ремонтных работ в постройках высотой до 10 м. Последовательность работ по изготовлению лесов следующая:

1. Для вертикальных стоек берутся длинномерные брусья, имеющий сечение 0,1 х 0,1 м. Для того чтобы конструкция была устойчивой, стойки должны немного сходиться.
2. Установка поперечных стоек на каждом ярусе (высота каждого не больше 2,5 м). Поперечные стойки образуют по периметру конструкции опорные площадки, на них необходимо укладывать настил.
3. Для укладки «полов» на разных ярусах, используют такой материал, как горбыль. Он очень часто остается после демонтажа опалубки фундамента и придает конструкции дополнительную жесткость.
4. С торца строительных лесов крепят ступеньки. Как правило, для этого используются шурупы и длинные саморезы.

Типы лесов и их использование (т. е. строительные леса путлог, подвесные леса, независимые леса)

Различные типы строительных лесов используются как неотъемлемая часть создания безопасной среды во время строительства и ремонта зданий, поскольку одной из основных целей строительных лесов является обеспечение прочная платформа, с которой рабочие могут получить доступ к строящемуся зданию. Кроме того, строительные леса также служат средством поддержки здания, помогая строительным площадкам оставаться стабильными и безопасными.

Рабочие на строительных лесах

Изображение предоставлено: Grand Warszawski/Shutterstock

Поскольку существует огромное разнообразие зданий, требующих строительных лесов, от небольших конструкций до промышленных зданий, строительные леса эволюционировали, чтобы удовлетворить различные потребности конструкции. Некоторые леса предназначены для работы с основными трубами и трубопроводами. Другие системы строительных лесов, такие как собственные строительные леса, зависят от большего количества модульных строительных элементов.

Типы строительных лесов и их использование

Мы перечислили ниже различные типы строительных лесов, используемых сегодня, в этот список включены:

• Леса Путлог
• Независимые связанные леса
• Свободностоящие леса
• Навесные леса
• Подвесные леса
• Собственные леса

Примечание по конструкциям труб и трубопроводов

Леса доступа

, которые предназначены для использования и доступа рабочими, имеют несколько подкатегорий, таких как леса для путлога и связанные независимые леса, а также несколько специализированных вариантов. Все нижеследующие обсуждаемые леса состоят из труб и трубопроводов, а это означает, что они опираются на стандарты, ригели и ригели в качестве своей основной опорной сети. (Подробное объяснение этих терминов см. в статье «Основные элементы строительных лесов».)

Леса Путлог

Леса

Putlog используют стену строящегося здания в качестве опоры в сочетании со стандартами для поддержки внешнего настила лесов. Чтобы использовать стену в качестве опоры, для крепления подмостей к стене используется путлог — транец с уплощенным концом, который позволяет ему прочно опираться на край стены. Подмости для путлога можно использовать только на стенах с достаточной прочностью, чтобы выдержать вес подмостей и самого путлога.

Независимые связанные леса

Что такое независимые леса? Разница между лесами из путлога и независимыми лесами заключается в том, что, в отличие от лесов из путлога, независимые связанные леса опираются на две линии стандартов для поддержки рабочего настила, а не стены здания. В результате все леса не зависят от здания, но для безопасности привязаны к зданию.

Свободностоящие леса

Этот тип специализированных лесов предназначен для самостоятельной установки без крепления к другой конструкции для обеспечения устойчивости. Часто отдельно стоящие леса напоминают две башни, которые можно перемещать и переставлять по мере необходимости.

Навесные леса

Навесные леса свисают с потолочной конструкции или устройства, но относительно устойчивы к другим перемещениям. Их нельзя перемещать из стороны в сторону, поднимать выше или опускать.

Подвесные леса

Как и подвесные леса, подвесные леса свисают с потолочной конструкции или устройства, но обладают большим диапазоном подвижности. Поскольку они прикреплены к потолочному устройству с помощью веревок, их можно опускать или поднимать.

Собственные леса

Не все строительные леса зависят от труб и трубопроводов. В фирменных строительных лесах основные строительные элементы спроектированы таким образом, чтобы они плотно прилегали друг к другу и были более модульными. Отличительной чертой запатентованной конструкции лесов является то, что ригели и ригели имеют концевые устройства, которые позволяют им надежно опускаться в предварительно изготовленные V-образные штамповки на каждом стандарте. Затем клинья используются для фиксации каждого ригеля и транца на месте. Иногда вместо буквы «V» на стандартах будет присутствовать кольцо. В этих случаях ригели и ригели входят в каждое кольцо и фиксируются чашеобразным устройством, которое скользит вниз по стандарту.

Фирменные леса, как правило, более жесткие, чем каркасы из труб и трубок, но необходимо уделять больше внимания размерам, иначе детали не будут подходить друг к другу. Из-за модульной природы фирменных строительных лесов их быстрее собрать, и они имеют меньше незакрепленных деталей. Запатентованные леса дороже, чем системы труб и трубопроводов, хотя они могут обеспечить финансовое преимущество для конкретных применений.
