Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

• Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
  Главное помнить, что ширина и высота топки должны быть одинаковы.
• На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
• Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
• Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

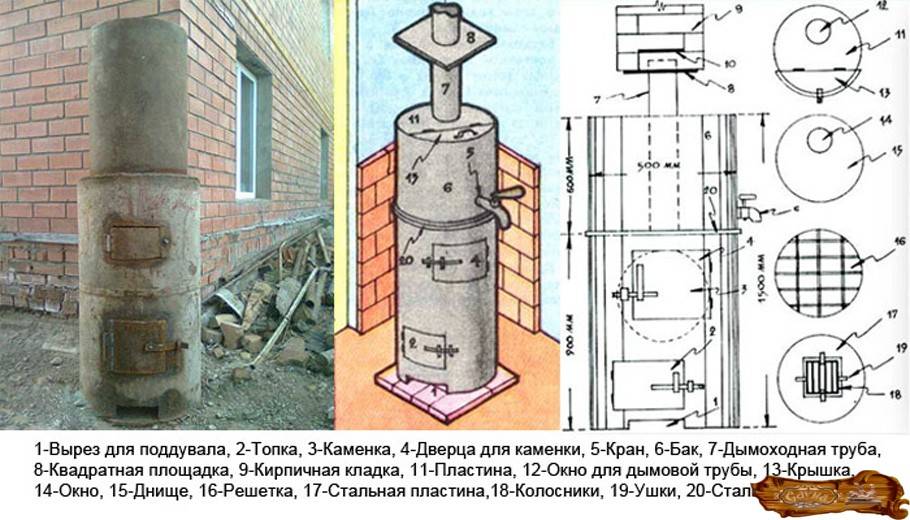

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

• Сразу над топкой делается емкость для засыпки камней.
• На некоторых чертежах емкость является открытой и вода поливается на камни сверху.
• На других чертежах печей можно встретить емкость для камней с дверцей, которую необходимо открывать для полива воды на камни. Так камни быстрее прогреваются в закрытой емкости и дольше сохраняют тепло.
• В каменке используются специальные камни для бани. Можно конечно использовать обычные речные, но эффект будет не тот.

Также не забудьте про то, что через каменку должен проходить дымоход.

Печь с открытой каменкой

• Над каменкой устанавливается бак с водой. Через него также должна проходить труба, которая будет подогревать воду.
• В бак с водой можно вмонтировать кран для набора горячей воды.

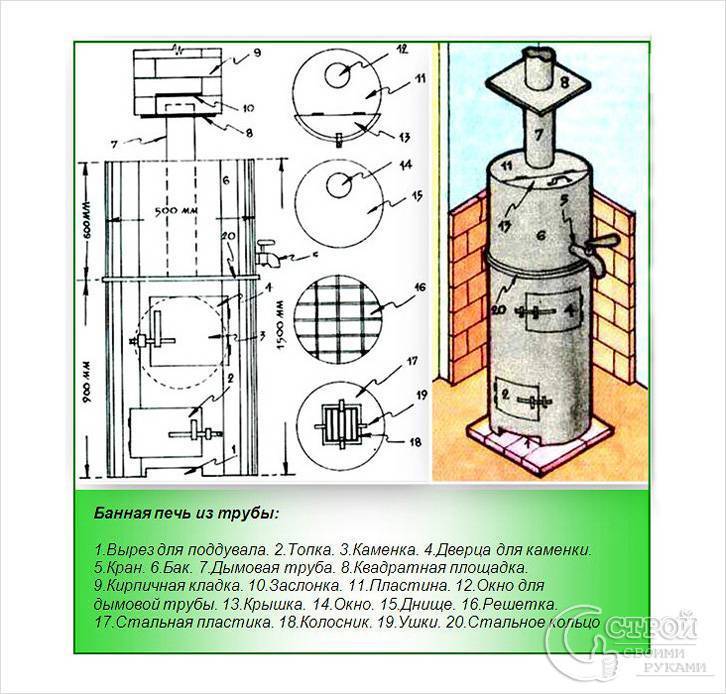

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Чертежи печи для бани из металла горыныч. Горыныч-3

Банная печь предназначена только для бань, у которых парная и моечное отделение разделены перегородкой.

Один из наиболее важных моментов, при такой планировке, это обогрев моечного отделения. Данная модель печи позволяет прогревать всю баню без установки дополнительного котла и радиаторов отопления, как весной и осенью, так и в зимний период. Печь топиться из предбанника (комнаты отдыха), мойка и парная разделены стеной.

Особенностью этой печи является то, что перегородка между мойкой и парной проходит по поверхности печи, разделяя ее тем самым на две части. Лидер,не имеющий аналогов, по обогреву бань с отдельным моечным отделением.

Преимущества печи

• Бак для воды и часть топки располагаются в моечном отделении, обогревая его
• Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при установленной другой печи в парной минимальное пространство занимаемое печью 80*60 см с учетом воздушных зазоров). В моечной бак для воды расположен на стене и занимает 30*70 см
• Топка печи из комнаты отдыха, обогревает это помещение. Значительно удобнее по сравнению с вариантом топки из моечной.
• Планировка бани должна быть следующая.Схема бани Горыныч-3Л

Печь отлично прогревает помещения, как зимой, так и летом:Парную и камни – за счет трубы, с отходящими догорающими газами, расположенной в каменке. Моечное отделение и полы — за счет нагрева бака и выступающей нижней части топки под баком. Полы прогреваются за счет излучения топки (нельзя закладывать кирпичом под баком в моечном отделении).Комнату отдыха – печь топиться из комнаты отдыха и прогревает ее за счет передней металлической части. Значительно удобнее по сравнению с вариантом топки из моечной. Для полноценного обогрева комнаты отдыха желательно поставить систему воздушного отопления на печь (воздух из комнаты отдыха принудительно направляется в систему воздушных каналов печи, нагревается от стенок разогретой топки печи и возвращается в комнату отдыха). Комната отдыха зимой прогревается очень быстро 30-40 минут. Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при расположении печи в парной минимальное пространство занимаемое печью 80*60 см ). В моечной бак для воды расположен на стене и занимает 30*70 смЧертеж печи и схема установки Горыныч-3 бак правый.ФОТО МОНТАЖВ печи использован бесколосниковый принцип продольного горенияСрок службы печи более 15 лет!!!

Габаритные размеры печи без бака (Д*Ш*В)	950*775*900мм Минимальная ширина двери в бане, что бы занести печь 670 мм. !!!
Вес	190 кг
Объем парной	от 8 до 18 куб.

Чертежи печи для бани из металла своими. Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Чертежи печи для бани из металла с колодцами. Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Видео металлическая Банная печь своими руками 1ч.

Категории: Печи для бани, Бак для воды, Место для камней, Банные печи, Печи из металла, Банная печь

Понравилось? Поделитесь с друзьями!

⇦
Как подключить двухконтурный газовый котел к отоплению. Установка двухконтурных котлов

⇨
Можно ли стеклообои красить. Почему именно стеклообои?

Металлическая печь для бани своими руками

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Металлическая печь для бани своими руками

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Топка банной печи

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Зависимость цвета от температуры нагрева металла

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Раскаленный докрасна металл печи

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

От высокой температуры страдают не только печи, но и металлические дымоходы

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Влияние отпуска на механические свойства стали

Содержание материала

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь

[adrotate group=»5″]

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Стыкуем две заготовки под прямым углом

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Производим точечную сварку

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Делаем дно и крышку

Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

Вырезаем дверцу

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

[adrotate group=»5″]

Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Делаем отверстия под трубы

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Элементы печи перед соединением

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба

Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Металлические полосы

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Дверца

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Соединение внешней и внутренней каменки

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Стрелкой показано технологическое отверстие для чистки сажи

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Верхняя крышка

Готовая печь

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

[adrotate group=»5″]

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали

Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

А для тех кто планирует сделать паровую пушку своими руками, мы подробно рассказали в другой статье.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Самодельная металлическая печка в бане

КАК ПОСТРОИТЬ УЛИЧНУЮ САУНУ ДЛЯ ДВУХ ЧЕЛОВЕК

Если вы знаете, какой метод строительства наружной сауны вас больше всего интересует, смело переходите к этому разделу. В противном случае, изучите ВСЕ различные способы создания собственной сауны ниже.

Постройте собственную сауну… Сделай сам с нуля

Если вы мастер в душе, вы можете построить собственную сауну с нуля! Когда вы начнете свой проект, помните о следующих идеях: будете ли вы использовать дровяную печь для сауны или электрическую?

• Использование дровяной печи для сауны может быть проще, чем использование электрической печи.

• Если вы предпочитаете печь для сауны с электрическим приводом, мы рекомендуем обратиться к сертифицированному электрику, который поможет вам с установкой.

Материалы для постройки собственной сауны

Перед началом проекта вам потребуются следующие материалы:

• Бетонные блоки

• Кирпичи

• Металлолом и листовой металл

• Панели из пенополистирола

• Пеноизоляционный герметик

• Комплект опор для скатного потолка

• Силиконовый кровельный клей

• Отвес

• Стекловолокно на бумажной основе

• Керамическая плитка

• Каменка для сауны (с камнями для сауны)

• Деревянные доски

• Отопление, водопровод и электричество

Чтобы успешно построить собственную сауну под открытым небом, выполните следующие действия:

1. Найдите источник фундамента и удалите с участка весь мусор и кустарники.

2. Набросайте план желаемого готового продукта.

3. Составьте план и постройте экстерьер из деревянных досок. Добавьте окно, которое можно создать из оставшейся стеклянной пластины.

ОЧАГ ДЛЯ ПЕЧИ ДЛЯ САУНЫ:

1. Постройте свой очаг, используя бетонные кубы для основания, кирпичи для стен и металлолом, чтобы разложить стены, а также закрепите кирпичи наверху. (Используйте кладочный цемент, чтобы скрепить все вместе.)

2. Перед укладкой верхних кирпичей поставьте каменку перед топкой. Правильные измерения имеют решающее значение. (Вы можете поднять его с помощью нейлонового буксировочного ремня и взять с собой, если это необходимо.)

КРОМКА:

1. Начинайте обрамление, пока установка дымохода не будет завершена.

2. Используйте панели из пенополистирола (толщиной 2 дюйма) между стойками и герметизируйте изоляционным пенным герметиком.

ДЫМОХОД:

1. Решите, хотите ли вы, чтобы ваш дымоход проходил через боковую стену или крышу. Чтобы быть в безопасности, выберите дымоход с двойными стенками, сделанный из металла.

2. Выберите комплект для установки дымохода, который наилучшим образом соответствует вашим требованиям к дымоходу. (См. здесь и здесь варианты комплекта дымохода.)

3. Используйте кровельный лист из листового металла, силиконовый кровельный клей и отвес для окончательной установки дымохода.

ПРОВОДКА И ИЗОЛЯЦИЯ:

1. Убедитесь, что у вас есть надлежащая проводка. Вам может понадобиться помощь лицензированного электрика.

2. Используя стекловолокно на бумажной основе (R-19), начните утепление сауны. Вы можете использовать пароизоляцию на стенах и потолке.

ИНТЕРЬЕР, ВЕНТИЛЯТОРЫ И СКАМЬИ:

1. Соедините доски из кедра, ели или сосны для обшивки панелями с помощью оцинкованных отделочных гвоздей и шурупов для гипсокартона для более труднодоступных мест.

2. Для вентиляции прорежьте две щели — одну на передней стене и одну на потолке с диагональным расположением к вентиляционному отверстию в полу.

3. Изготовление каркаса скамейки, например, из сосновых брусков 2X4. Прикрепите рамы к стойкам обшивки с помощью шурупов с плоской головкой.

ПОЛ И ДВЕРЬ:

1. Если вы не используете бетонный пол, соорудите деревянный пол во всей сауне.

2. Соберите раму 2X4 для двери, затем изготовьте дверь из обрезков фанеры, пенополистирола и боковых панелей автомобиля. Прикрепите с помощью оцинкованных гвоздей.

3. Также сделайте дверную ручку из дерева.

Постройте свою собственную сауну… Преобразование здания своими руками

Если у вас уже есть пристройка на заднем дворе, которая просто занимает место, вы можете использовать ее, чтобы построить из нее собственную сауну.

Вот несколько примеров хороших уже существующих зданий, которые можно использовать:

• Сарай

• Маленькая кабина

• Гараж

Вот 6 простых шагов, которые помогут превратить вашу пристройку в собственную сауну. Возможно, вам придется ознакомиться с приведенными выше советами относительно топки, дымохода и установки окантовки.

1. Используйте рулонное стекловолокно для изоляции стен и потолка.

2. Используйте барьеры из фольги или сверхпрочной алюминиевой фольги для защиты от влаги. (Убедитесь, что блестящая сторона фольги обращена внутрь сауны.)

3. Изготовление стеновых панелей из кедровых досок.

4. Купите и закрепите свою дровяную печь.

5. Убедитесь, что у вас надлежащая вентиляция. Если нет, создайте собственную вентиляцию.

6. Напольное покрытие заменять только в случае необходимости. Вы можете либо заполнить пространство между существующими половицами, используя полосы из смолы и стекловолокна, либо залить свой собственный бетонный пол, установить водосток и положить сверху решетчатый фальшпол.

Как построить собственную сауну… Готовые модели своими руками

Самый простой способ построить сауну в саду — это инвестировать в готовую сауну на открытом воздухе. Вы сэкономите время и силы, поможете вашему ландшафту сохранить ухоженный вид, а также избавите от часов ненужных догадок.

Многие готовые сауны на открытом воздухе, которые мы предлагаем, поставляются с информативными видеороликами, объясняющими, как построить собственную сауну, а также с подробным руководством по эксплуатации, которое поможет вам в вашем проекте. Вы обнаружите, что большинство наших моделей саун поставляются с рекомендуемым списком нагревателей для сауны, которые можно выбрать из комплекта для сауны. Вы также можете настроить с помощью различных аксессуаров.

Построй свою собственную сауну — мужество

В Миннесоте, где я живу, использование сауны довольно распространено, и люди нередко устраивают сауны на заднем дворе или в подвале. Оздоровительные клубы, фитнес-центры и даже отели могут указывать сауны в своих маркетинговых материалах, рекламируя их преимущества для здоровья и фитнеса. Широкое использование саун в Миннесоте и на Верхнем Среднем Западе, вероятно, можно проследить до многих финских иммигрантов, которые приехали в этот район в конце 1800-х годов, чтобы работать в лесной и горнодобывающей промышленности. Принятие «бани в сауне» было традицией, которую финские и скандинавские поселенцы привезли с собой со своей родины, а история сауны насчитывает около 2000 лет. Когда-то в городе Дулут, штат Миннесота, было 12 платных общественных саун, а семейная сауна Дулута, которая действует до сих пор, стала доступна для публики с 19 года.21.

Хотя я пользовался саунами в оздоровительных клубах, мой первый опыт настоящей сауны был в декабрьской отдельно стоящей сауне на открытом воздухе у друга на берегу озера в Миннесоте. Пробыв в сауне полчаса, мы побежали по заснеженной земле и вбежали в еще не замерзшее к зиме озеро. Ощущение – возбуждающее и пугающее одновременно – останется со мной на всю жизнь. Хотя у вас может не быть озера, в которое можно окунуться после горячей сауны, вы все равно можете испытать успокаивающие, расслабляющие и очищающие свойства сауны, которую построили сами.

Нагреватели для сауны

Согласно определению Североамериканского общества саун, сауна — это «конкретное помещение, нагретое примерно до 150–195 (F) градусов, в котором температуру и влажность в помещении можно контролировать, разбрызгивая воду на камни в обогревателе/плите». Традиционная финская сауна представляет собой сухую сауну с относительной влажностью от 10 до 60 процентов по сравнению с паровой баней в турецком стиле, в которой влажность составляет 100 процентов. Хотя все сауны имеют одинаковую форму конструкции, различные типы саун определяются их источником тепла.

Дровяная печь – это самый традиционный тип обогрева в сауне. Огонь в печи нагревает камни, расположенные на вершине печи — обычно изверженные породы, которые образуются при затвердевании расплавленной породы, — чтобы достичь температуры от 140 до 200 градусов по Фаренгейту. Затем на камни можно налить воду, чтобы образовался пар. Дровяные сауны обычно находятся в отдельно стоящей конструкции, которая не связана с домом из-за риска возгорания. Дровяные печи также являются единственным вариантом обогрева сауны, если вы строите сауну в отдаленном районе без доступа к электричеству. Хотя дровяные печи являются наиболее традиционным типом каменки для сауны, они требуют дополнительной работы по подготовке огня перед сауной, а также требуют очистки от скопившейся золы после использования.

Электрические печи для саун производят то же впечатление, что и сауны с дровяными печами, но не требуют разжигания или разжигания огня. Большинству электрических печей для саун требуется проводка на 220 вольт, и они жестко подключены к электрической коробке. Электрические сауны хорошо подходят для городских районов и могут быть установлены в помещении, поэтому вы можете превратить неиспользуемое пространство подвала или кладовую в домашнюю сауну. Они также являются отличным выбором для отдельно стоящих саун на открытом воздухе, но требуют дополнительного планирования для подключения электропроводки.

Инфракрасные обогреватели — еще один вариант для саун. Лучистое тепло, производимое инфракрасным обогревателем, отличается от традиционных обогревателей для сауны тем, что инфракрасный свет нагревает тело изнутри, а не нагревает воздух.

При определении стоимости печей для сауны самым большим фактором, определяющим стоимость, является размер сауны. Печи должны нагревать сауну до температуры от 150 до 195 градусов, поэтому чем больше размер и вместимость вашей сауны, тем больше мощности вам потребуется от вашей печи. Небольшие сауны размером 4 на 6 футов не требуют такого большого источника тепла, как сауны 6 на 8 футов или сауны 12 на 12 футов, и цены будут варьироваться в зависимости от выход печки. Будьте готовы заплатить от 800 до более 3000 долларов за печь для сауны, в зависимости от размера вашей сауны и типа выбранной вами каменки.

Сауна в помещении или на открытом воздухе

Решение о том, где построить сауну, во многом зависит от того, где вы живете, сколько у вас места и от того, сколько человек, по вашему мнению, будет пользоваться сауной одновременно. Поскольку личные сауны, как правило, невелики, вы можете построить сауну на 2-4 человека в подвале, запасной спальне, кладовой или даже в углу вашего гаража. Вам не нужно беспокоиться о чрезмерной влажности, создаваемой закрытой сауной, поскольку уровень влажности редко превышает 30 процентов; душ в ванной может генерировать в два или три раза больше влаги, чем сауна. Пол в сауне может быть бетонным, виниловым или плиточным, но никогда не ставьте сауну на пол с ковровым покрытием. 9№ 0003

Открытые отдельно стоящие сауны можно построить в любом месте, где можно разместить навес в виде сада. Основное соображение в отношении отдельно стоящих саун заключается в том, что вам понадобится прочный ровный фундамент для сауны, обычно построенный из цемента. Наружная конструкция не должна быть слишком большой, так как типичная сауна имеет потолок высотой 7 футов, а обычные размеры для сауны для двух или трех человек — 4 на 6 футов или 5 на 7 футов. Конечно, вы можете построить сауну размером до 12 на 12 футов или больше, но вам также потребуется большая тепловая мощность, что приведет к более дорогой печи для обогрева увеличенной площади.

Независимо от того, строите ли вы сауну в помещении или на открытом воздухе, подумайте о доступе к раздевалке и душевой. Стеклянная дверь или окно в сауне создадут гораздо менее клаустрофобную среду. Кроме того, если вы решите использовать много воды в печи для сауны — создавая более влажную сауну — вы можете захотеть предусмотреть слив в полу сауны.
Сауна своими руками

Если вы решили инвестировать в сауну и обладаете базовыми навыками столярного дела, строительство собственной сауны может оказаться полезным проектом. Первый шаг – решить, где строить. Установка отдельно стоящей сауны в вашем подвале или гараже потребует менее интенсивной работы, чем разрушение существующей стены и части потолка для создания встроенной сауны. Если вы находитесь в процессе реконструкции ванной комнаты или подвала в своем доме, самое время подумать о добавлении сауны. Независимо от местоположения, основные элементы конструкции одинаковы для всех саун.

Если вы строите отдельно стоящую сауну, после того, как вы определились с размером, вам понадобится каркас сауны. Если вы используете существующую открытую стену и потолок в комнате, вам необходимо обрамить стороны и переднюю часть сауны. Дверь в сауну также следует зачернить при обрамлении; двери большинства саун узкие для сохранения тепла. Стандартная дверь имеет размер 24 на 80 дюймов, с грубым проемом 26 на 82 дюйма, но размеры могут варьироваться в зависимости от производителя, если вы решите приобрести готовую предварительно навешенную дверь. При рассмотрении размера сауны хорошим эмпирическим правилом является 2 фута скамейки на человека, поэтому в сауне размером 4 на 6 футов могут разместиться от 2 до 4 человек. Вам также понадобится длина скамейки не менее 6 футов, чтобы откинуться в сауне, а оптимальная высота для сауны составляет 7 футов.

Электропроводка сауны

Следующим шагом после монтажа сауны является добавление электропроводки. Если вы не обладаете высокой квалификацией, проводку для сауны лучше доверить опытному электрику. Напряжение для электрических печей для сауны составляет 220 вольт, что может потребовать добавления дополнительных электрических услуг к вашей существующей распределительной коробке, а также потребует правильного сечения электрического провода для проекта. Требование высокого напряжения электрических печей для сауны может создать опасность пожара или даже привести к поражению электрическим током, если это сделано неправильно. Независимо от того, выберете ли вы дровяную или электрическую печь для сауны, вам также придется проложить проводку для любого внутреннего освещения и для контроллера электрической печи, если это требуется для вашей модели. Вам также потребуется подключить датчик температуры внутри сауны, который подключается к печи и любому соответствующему пульту дистанционного управления.

Изоляция для сауны и пароизоляция

Даже если вы размещаете сауну в помещении, вам необходимо утеплить стены хорошим рулонным утеплителем со значением не ниже R-11. Это поможет создать и сохранить тепло внутри сауны за более короткое время, что сэкономит затраты на электроэнергию и поможет печи работать более эффективно. Рулонная изоляция имеет ширину 16 или 24 дюйма, в зависимости от расстояния между стойками стены. Изоляция также выступает в качестве звукового барьера, что поможет создать более спокойную атмосферу в сауне.

Пленка из фольги, предназначенная для саун и устанавливаемая поверх изоляции стен, абсолютно необходима для предотвращения проникновения влаги из сауны в изоляцию и стены снаружи сауны. Прикрепите фольгу к стенам и потолку сауны с нахлестом шириной 3 дюйма. Небольшое количество пара, образующегося при попадании воды на камни в каменке, будет поглощаться дровами в сауне или выходить через небольшое отверстие. Каменкам в сауне иногда позволяют оставаться включенными немного дольше после того, как сауна была использована, чтобы помочь высушить внутреннюю древесину.

Внутренняя отделка

Внутренняя отделка сауны состоит из 3/4-дюймовых шпунтованных панелей, которые обычно имеют ширину 4 дюйма и длину от 7 до 8 футов. Древесина, используемая в саунах, обычно представляет собой чистый кедр из-за его приятного аромата и способности поглощать влагу без усадки. Однако хвойные породы, такие как болиголов и белая ель, также пригодны для использования и могут быть намного более экономичными. Более высокая стоимость пиломатериалов из-за закрытия канадских границ и лесопильных заводов во время пандемии также повлияла на общую стоимость материалов для сауны, поскольку большая часть кедра и других пиломатериалов поступает из Канады. Цены могут упасть, если производство увеличится в ближайшие месяцы.

При внутренней отделке сауны начните с потолка. Прибейте панель с пазом и шпунтом перпендикулярно стойкам, вбивая гвозди через шпунт под углом 45 градусов. Гвозди, используемые внутри сауны, должны быть из нержавеющей стали, длиной 2 дюйма и размером 18. Использование пневматического пистолета для гвоздей сделает установку намного проще, чем попытка забить дерево вручную. №

Следующим шагом является установка шпунтованных панелей горизонтально на стены сауны. Начните с нижней части сауны, с желобком вниз и языком вверх. Продолжайте добавлять доски, проверяя уровень через каждые три или четыре доски. На потолке и стенах вам нужно будет спланировать и вырезать места для освещения, выключателей, вентиляционных отверстий и других электрических соединений.

Скамейки, крепление для печи и дверная подвеска

Внутри сауны есть верхняя и нижняя скамья. Верхняя скамья должна быть от 18 до 24 дюймов в глубину и 36 дюймов в высоту. Нижняя скамья обычно располагается на высоте 18 дюймов от пола. Верхняя полка является самой горячей зоной в сауне, а нижняя полка используется для охлаждения и в качестве ступеньки для достижения верхней полки. Настенные планки, изготовленные из материала скамейки, используются для удержания сторон скамьи, а задняя часть скамьи надежно прикручивается к каркасным стойкам. Для большей длины скамейки вы можете добавить опоры для ног.

Установите печь для сауны в соответствии со спецификациями производителя. Печи для сауны обычно поставляются с подробными инструкциями и даже шаблоном с инструкциями о том, где и как установить печь в зависимости от планировки вашей сауны. Для электрических плит большинство производителей рекомендуют размещать вентиляционное отверстие для надлежащей циркуляции воздуха где-то рядом с полом у обогревателя и верхнее вентиляционное отверстие примерно в 6 дюймах ниже потолка на стене напротив обогревателя. Вам также нужно будет построить ограждение нагревателя сауны, чтобы пользователи не могли случайно наткнуться на нагреватель. Дровяные банные печи требуют дополнительной подготовки наружной вытяжки дымохода.

Вы можете сделать дверь и раму самостоятельно, но я бы порекомендовал приобрести готовую дверь для сауны у одного из многих производителей саун. Использование готовой двери даст вам множество различных вариантов полной или частичной стеклянной двери для обеспечения естественного освещения сауны. Вы также можете сделать раму в окне для дополнительного естественного света. Окна с нестандартными рамами также можно приобрести отдельно у дилеров и производителей саун.

Аксессуары и комплекты для сауны

Существует множество полезных аксессуаров для сауны, которые добавят изюминку в сауну. Вы можете приобрести изготовленные на заказ дверные ручки, ведра и ковши для воды и даже подголовники и подставки для ног онлайн.
Если вы хотите построить большую часть сауны самостоятельно, но не хотите делать скамейки и опоры, вы также можете заказать их у производителей. Если вы хотите только обрамить пространство сауны и подключить провода, вы можете заказать комплекты для сауны у производителей, которые готовы к сборке на вашем каркасе, и на полную сборку уходит менее дня или двух. В зависимости от вашего уровня навыков и ценового диапазона, вы можете выбрать один из множества стилей комплектов для сауны, чтобы на полной скорости построить собственную сауну на заднем дворе.
