Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.

Содержание

1. Размеры и классы пустотных панелей
2. Особенности производства и использования пустотных плит перекрытия
3. Объяснение маркировки пустотных плит перекрытия
4. Особенности монтажа пустотелых панелей

Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

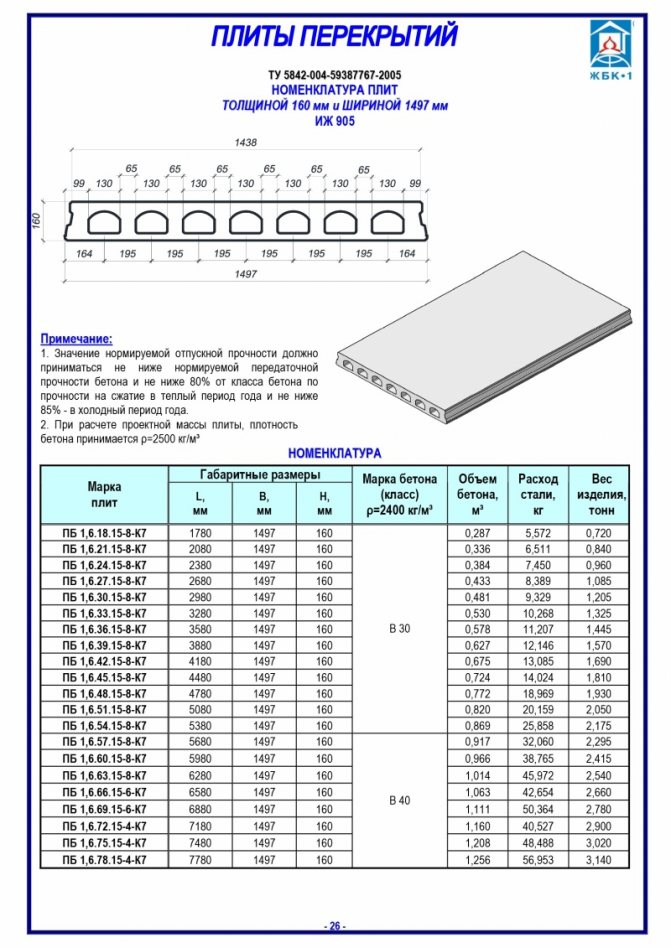

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

• толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
• толщ. 260 mm; при длине до 5680 мм;
• толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

• какую нагрузку выдерживает та или иная панель;
• какую несущую способность имеет изделие;
• подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
   Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

• для кирпичного сооружения – 9 см;
• для газобетона и пенобетона – 15 см;
• для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Пустотные плиты перекрытия: характеристика, размеры и маркировка

Главная |Блоки и перекрытия |Технические характеристики пустотных плит перекрытия

Дата: 21 августа 2017

Коментариев: 0

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

• безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
• путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

• положительно влияет на прочностные характеристики;
• улучшает теплоизоляционные характеристики;
• облегчает процесс прокладки инженерных коммуникаций;
• снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Расшифровка разделов проектной документации

• АВТ — Автоматизация • АПВ — Автоматизация противопожарного водопровода • АПТ — Автоматизация системы дымоудаления или автоматизация пожаротушения • АР — Архитектурные решения • АС — Архитектурно-строительные решения • АСКУЭ — Автоматизированная система коммерческого учета электроэнергии • АСТУЭ — Автоматизированная система технического учета электроэнергии • АТП — Автоматизация теплового пункта, автоматизиция технологических процессов • Благ — Благоустройство и озеленение • ВК — Внутренние водопровод и канализация • Водост — Водостоки • ВПТ — Водопропускные трубы • ВР — Ведомости работ • ВТ — Вертикальный транспорт • ГДЗ — Технический отчет по инженерно-геодезическим изысканиям • ГЛД — Технический отчет по инженерно-геологическим изысканиям • ГМИ — Технический отчет по инженерно-гидрометеорологическим испытаниям • ГОЧС — Перечень мероприятий по гражданской обороне, мероприятий по предупреждению чрезвычайных ситуаций природного и техногенного характера • ГП — Генеральный план • ГСН — Газопроводные сети наружные • До — Дорожная одежда • Зп — Земляное полотно • ИЗИ — Технический отчет по инженерно-экологическим испытаниям • ИЛО — Здания, строения и сооружения, входящие в инфраструктуру линейного объекта • ИО — Информационное обеспечение • КЖ — Конструкции железобетонные • КМ — Конструкции металлические • КР — Конструктивные решения • КТСО — Комплекс технических средств охраны • МПБ — Проект организации работ по сносу (демонтажу) линейного объекта • МО — Материалы обследования • НВД — Наружные водостоки и дренажи • НВК — Наружный водопровод и канализация • НСС — Наружные сети связи • ОВ — Отопление, вентиляция и кондиционирование воздуха • Од — Обустройство дорог • ОК — Основные конструкции • ОМ — Обосновывающие материалы • ООС — Охрана окружающей среды • ОПЗ — Общая пояснительная записка • ОР — Организация рельефа • ОС — Охранно-пожарная сигнализация • ПБ — Мероприятия по обеспечению пожарной безопасности • ПЗ — Пояснительная записка • ПОД — Проект организации работ по сносу (демонтажу) линейного объекта • ПО — Программное обеспечение • ПОС — Проект организации строительства • ПНО — Проект наружного освещения • ППО — Проект полосы отвода • ПТА — Мероприятия по противодействию террористическим актам • Р — Рекультивация земель • РТ — Радиовещание и телевидение • С — Сборник спецификаций оборудования, изделий и материалов • СВ — Сводная ведомость чертежей • СД — Сметная документация • СДКУ — Система диспетчерского контроля и управления • СКС — Структурированные кабельные сети, т. е. слаботочные сети связи и сигнализации • СМ — Смета на строительство объектов капитального строительства • СМИС — Структурированная система мониторинга и управления инженерными сетями • СП — Состав проекта • СС — Системы связи • ССР — Сводный сметный расчет • ТКР — Технологические и конструктивные решения линейного объекта • ТС — Теплоснабжение • ТХ — Технология производства • ХС — Холодоснабжение • ЭО — Электрооборудование • ЭС — Электроснабжение

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

• повышенные прочностные характеристики;
• уменьшенный по сравнению с полнотелыми конструкциями вес;
• приемлемая цена;
• высокая степень надежности;
• теплоизоляционные свойства;
• надежная звукоизоляция;
• стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий.

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

• ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
• 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
• 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
• 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

• ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
• 72 – округленный до дециметров размер изделия длиной 7180 мм;
• 15 – соответствует ширине 1490 мм, округленной до дециметров;
• 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Габариты плит

Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

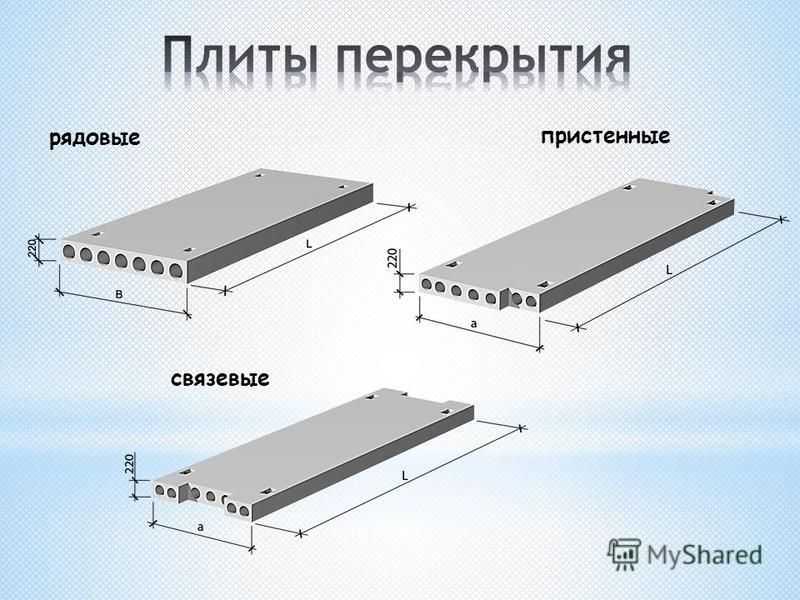

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

• длина изделия, составляющая 1,68–12 м;
• ширина панели 0,98–1,48 м;
• толщина плиты, равная 22 см;
• диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
• марка бетона, из которого изготовлена строительная продукция М200–М400;
• расход бетона, а также стальной арматуры для изготовления продукции;
• масса конструкции 0,75–5 т;
• величина расчетного усилия, выраженного в кгс/м2 800–

В зависимости от требований заказчика и области применения длина, ширина, толщина, а также диаметр каналов могут изменяться. Соответствие изделий требованиям государственного стандарта, соблюдение технологии изготовления являются гарантией надежности продукции, применяемой для формирования межэтажных оснований.

Виды железобетонных перекрытий

Монолитное перекрытие потребует большего количества времени. Это связано с технологическим процессом: сначала необходимо подготовить опалубку, затем связать арматуру и только потом залить бетон. Но и, естественно, выждать некоторое время, чтобы бетон затвердел. Перекрытие плитами происходит намного быстрее. Заранее, ещё на стадии проектирования, в эскизе, плиты необходимо разложить. Тем самым, рассчитать количество и соответствующий размер плит. Далее, Вы заказываете материал на заводе. Желательно, сразу после доставки разложить плиты. Для этого нанимаете грамотных рабочих (которые выполнят свою работу с учётом всех строительных норм) и спецтехнику. Раскладка происходит, буквально, за считанные часы.

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

• постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
• динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

• локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
• распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

• межкомнатных перегородок;
• цементной стяжки;
• материалов для утепления;
• напольного покрытия;
• мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Большинство выпускаемых панелей рассчитаны на восприятие стандартной нагрузки, равной 800 кг/м2. Указанное значение является оптимальным для большинства жилых помещений. Однако, при необходимости, можно использовать изделия, способные воспринимать на квадратный метр поверхности нагрузку, равную 1–1,6 тонны.

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

Маркировка	Размеры: Д×Ш×В, см	Вес, кг	Несущая способность, кг/м2	Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8	158×99×22	520	800	2940
ПК-30. 10-8	298×99×22	880	6000
ПК-60.18-8	598×178×22	3250	13340
ПК-90.15-8	898×149×22	4190	40760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8	238×120×22	380	800	3240
ПБ 30.12-12	298×120×22	470	1200	3950
ПБ 100.15-8	998×145×22	2290	800	29100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т	597×149×25	1230	500	12800
4ПГ 6-4 АтVт	597×149×30	1500	820	14150

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

• отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
• ускоренные темпы выполнения строительных мероприятий;
• повышенная прочность произведенных промышленным образом изделий;
• расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
• отсутствие усадки, обеспечивающее соответствие размеров;
• повышенная плоскостность, облегчающая процесс дальнейшей отделки;
• устойчивость к воздействию вибрации, повышенной влажности, коррозии;
• стойкость к повреждению грызунами и различными насекомыми;
• возможность применения в различных климатических районах;
• сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.

Маркировка по ГОСТ 25912.1

По этому стандарту выпускают ПАГ — плиты аэродромные гладкие. По показателям прочности и долговечности их нередко используют и в качестве дорожных.

Условное обозначение этих изделий включает наименование (ПАГ), толщину плиты в сантиметрах (от 14 до 20) и класс напрягаемой арматурной стали (А-IV, А-IVC, Ат-IV). Пример: ПАГ-14V — плита ПАГ толщиной 14 см из арматуры класса V.

Характеристики изделий маркируемых ПБ

Плиты с маркировкой ПБ безопалубочного формования отличаются высокими технико-эксплуатационными характеристиками:

• гладкая внешняя поверхность;
• хорошие шумоизоляционные показатели;
• устойчивость к высоким ударным и механическим нагрузкам;
• возможность эксплуатации в регионах с разными климатическими условиями;
• большой запас прочности;
• уменьшенный вес;
• особенности производственной технологии предоставляют возможность изготавливать железобетонные плиты перекрытия этой марки разной длины;
• повышенные теплоизоляционные характеристики;
• устойчивость бетонного массива перед влагой, которая способствует быстрому разрушению конструкций;
• при необходимости на торцевой поверхности в процессе производства может выполняться косой срез.

Осматривая торцевую часть бетонного изделия маркировки ПБ, можно увидеть, что оно усилено тросами. Они укрепляются стальной арматурой, что повышает их прочностные характеристики.

Понимание настила с точки зрения сканирования бетона

GPRS — крупнейшая в стране частная компания по поиску подземных объектов. Компания GPRS с номером предоставляет услуги по сканированию бетона, поиску инженерных коммуникаций, обнаружению утечек и видеоинспекции труб. Наша приверженность безопасности помогла нам достичь более 99,8% скорости сканирования для предотвращения повреждений подповерхностного слоя в сотнях тысяч проектов сканирования и определения местоположения. GPRS обладает непревзойденной точностью, и как компания мы хотим поднять отраслевой стандарт. Чтобы помочь развитию отрасли, GPRS выпускает статьи о нашей методологии обучения. В этой статье мы рассмотрим нашу учебную документацию и методы, касающиеся многопустотных плит.

ЧТО ТАКОЕ ПУСТОТНЫЕ ПЛИТЫ?

Пустотные плиты состоят из сборных панелей с полыми ячейками, проходящими через всю панель. Сборные железобетонные панели изготавливаются на заводе вместо заливки бетона на стройплощадке.

Несмотря на разные размеры, как видно выше, их всех объединяет то, что они имеют кабели, расположенные между каждой ячейкой в ​​нижней части плиты. Иногда будут кабели наверху, но все же между ячейками. Мы хотим, чтобы клиенты просверливали полые ячейки, избегая тем самым кабелей.

Пустотные плиты обычно имеют верхнюю плиту поверх панелей для создания гладкой поверхности. Верхняя плита обычно содержит проволочную сетку, но может иметь арматуру. Проволочную сетку не нужно будет размечать, если соблюдаются эти три шага, чтобы убедиться, что это проволочная сетка. Подтвердите идеальное расстояние (часто 6 дюймов) для каждого элемента, подтвердите диаметры армирования, подтвердите, что вся потенциальная сетка исчезает во время кросс-поляризованного сканирования.

Ниже приведен пример типичных данных пустотелых стержней с иллюстрациями. Проволочная сетка в верхней плите возле верхних полостей глубиной примерно 3 дюйма. Предполагается наличие тросов между полостями. Кабели и низ плиты не могут и не должны интерпретироваться по этим данным. Предположим, что между каждой полостью есть кабели, если нет возможности просканировать дно, чтобы доказать обратное.

2. Сравните оба направления. Полая сердцевина — одна из немногих плит, которые будут выглядеть совершенно по-разному при сканировании в двух противоположных направлениях. Если вы не видите дна, то вы должны увидеть почти идеальную картину неметаллических гиперболических отражений в одном направлении и плоское горизонтальное отражение на той же глубине в противоположном направлении. Достаточно длинное сканирование должно даже показать характер изменения расстояния между пиками из-за стыков между панелями, как показано в первом примере данных в этом документе.

Маркируйте кабели, а не пустоты. Вместо того, чтобы отмечать центр полостей и просить клиента просверлить маркировку или пытаться определить ширину полостей, вместо этого пометьте кабели. Известно, что кабели находятся ниже 1-1 ½ дюйма бетона между полостями, и известно, что бетон расположен по центру между полостями. В георадарных данных пересечение хвостов гипербол с впадинами будет точным центром между впадинами. Таким образом, нахождение точки пересечения пиков и маркировка шириной примерно 1 дюйм является точным способом маркировки предварительно напряженных тросов. Красными стрелками указаны места, которые следует отметить.

ОБЩИЕ СТАНДАРТНЫЕ ПРОЦЕДУРЫ КОРОНКОВОГО БУРЕНИЯ

Маркируйте тросы, а не пустоты. Вместо того, чтобы отмечать центр полостей и просить клиента просверлить маркировку или пытаться определить ширину полостей, вместо этого пометьте кабели. Известно, что кабели находятся ниже 1-1 ½ дюйма бетона между полостями, и известно, что бетон расположен по центру между полостями. В данных георадара точки пересечения концов гипербол с впадинами будут точными центрами между впадинами. Следовательно, нахождение пересечения между пиками и маркировка шириной примерно 1 дюйм является точным способом маркировки предварительно напряженных тросов. Красными стрелками указаны места, которые следует отметить.

Предварительное сканирование
1. Завершить авторизацию работ и JHA в Infor
2. Запросить исполнительные чертежи у клиента
3. Пройтись по площадке с клиентом
4. Осмотреть нижнюю часть плиты
5. Определить, необходим отчет и необходимо ли сохранять данные георадара
6. Обновление JHA

Сканирование
1. Сбор длинных сканов для оценки плиты
2. Определение нижней части плиты в данных георадара
3. Трассировка одной цели за раз в одном направлении за раз
4. Нанесите все выводы на поверхность
5. Проверьте выводы с помощью сканов под углом 45°
6. Сканирование с перекрестной поляризацией
7. Проверьте точность с помощью контрольных штрихов
8. Используйте локатор для трассировки трубопроводов/коммуникаций
9. Пассивная развертка
10. Отметьте границы сканирования
11. Документируйте выводы

Пост-сканирование
1. Прогулка по объекту с клиентом
2. Сводный отчет о работе

ДЕТАЛИ СТАНДАРТНОЙ ОПЕРАЦИОННОЙ ПРОЦЕДУРЫ ДЛЯ ПОЛЫХ СЕРДЕЧНИКОВ

• Определите направление полости основной.
• Разметьте предварительно напряженные тросы, используя кросс-поляризованные сканы, и отметьте пересечения хвостов по реакциям полого сердечника.
• Следуйте общим СОП по колонковому бурению для верхней части плиты. инспекция труб, а также услуги по картированию и моделированию. Наши менеджеры проектов обладают оборудованием и опытом для решения всех возникающих проблем, связанных с подземными работами. GPRS делает это, используя различное оборудование в сочетании с ведущим в отрасли SIM-процессом.

‍

Нажмите здесь, чтобы запланировать проект с помощью GPRS, и позвольте нашим высококвалифицированным менеджерам проектов обеспечить выполнение ваших проектов вовремя, в рамках бюджета и в безопасности.

Производство — IPHA — Международная ассоциация преднапряженных пустотелых конструкций

Процесс производства многопустотных плит начинается с чертежа и проектирования планировки пола внутри здания. Использование здания и приложенные нагрузки будут определять глубину, структуру предварительно напряженной проволоки и пролет плит.

Дизайн выполнен с использованием программного обеспечения 3D CAD. Затем это может быть переведено в производственный план для завода по производству многопустотных плит. Любые дополнительные детали, такие как вставка подъемных штифтов, вырезы и узкие элементы включены.

Производство осуществляется командой фабричных рабочих и часто распределяется на несколько рабочих смен. Планирование производства является важной частью максимизации эффективности и минимизации отходов сырья.

Пустотные плиты представляют собой предварительно напряженные железобетонные элементы. Это означает, что они армированы высокопрочной стальной проволокой или прядом с низкой степенью релаксации. Напряжения натягиваются до заданной нагрузки перед заливкой плит.

Предварительное напряжение позволяет многопустотным плитам преодолевать естественную слабость бетона при растяжении, облегчая более длинные пролеты между опорными точками. Связь между бетоном и предварительно напряженными связями имеет решающее значение в этом процессе.

Из-за больших усилий предварительное напряжение является потенциально опасной операцией, требующей соблюдения строгих правил техники безопасности и охраны здоровья. Для этого также требуется специальное гидравлическое оборудование, как для одноручьевой, так и для многонапряженной системы.

После того, как бетон был приготовлен в соответствии с требованиями заливочной машины, он доставляется через распределительную систему. Литейные машины обычно делятся на 3 категории: экструдеры, слипформеры и флоуформеры.

Литейные машины работают на стальных станинах/поддонах, длина которых обычно превышает 100 м. Помимо литья, при производстве пустотелых изделий существуют различные процессы, которые можно выполнять с помощью машин.

Они могут включать: очистку, смазку и электромонтаж станин, маркировку и детализацию плит, резку плит до необходимой длины, а также оборудование для подъема и штабелирования готовой продукции. Заводы могут варьироваться от трудоемких до высокоавтоматизированных производств.

Процесс производства многопустотных плит

Чертеж, проектирование и планирование

Схема перекрытий многопустотных плит в здании спроектирована с использованием программного обеспечения 3D CAD. На этом этапе расчетные нагрузки используются для расчета глубины и проволочных рисунков плит в зависимости от требуемых пролетов.

Затем это переводится в производственный план завода, чтобы максимизировать эффективность и минимизировать отходы. Производственные планы включают в себя такую ​​информацию, как резка плит по длине, а также требования к детализации, такие как вставка подъемных штифтов, выемки и открытые стержни.

Подготовка поддонов

Пустотные плиты отливают на стальные поддоны или поддоны, длина которых обычно превышает 100 м.

Перед заливкой необходимо выполнить ряд операций по ее подготовке. Они должны быть очищены от любого мусора от предыдущих циклов литья и распылены смазочным составом. Обычно это выполняется с помощью многоцелевой машины или очистителя кроватей.

Предварительно напряженные напрягаемые элементы должны быть спущены по всей длине станины для подготовки к натяжению.

Предварительное напряжение

Предварительное напряжение включает в себя приложение нагрузки к высокопрочным напрягающим элементам с низким уровнем релаксации перед литьем.

Обычно это либо однослойная проволока, либо многопроволочная проволока диаметром от 5 мм до 15 мм. Сухожилия натягиваются либо по отдельности, либо все сразу, что известно как мультинапряжение.

Это достигается с помощью гидравлических насосов и домкратов/цилиндров, при этом арматура закрепляется на опорах на обоих концах станины.

После достижения желаемой нагрузки (обычно 70% UTS) сухожилия фиксируются на месте.

Комплектование и раздача бетона

Бетонная смесь, необходимая для изготовления пустотных плит, зависит от используемой разливочной машины. Обычно используются планетарные или двухвальные смесители.

Желательны высококачественные материалы, которые могут быть дополнены химическими добавками.

После замеса и смешивания бетон может быть доставлен к бетоноукладчику через бетонный скип с использованием передвижной установки, мостовых или полупортальных кранов.

Литье

После того, как бетон доставлен в машину для литья, из него начинают формовать многопустотную плиту. Существует 3 основных типа литейных машин:

Экструдер – отливает плиту из сухой смеси с низким содержанием цемента и уплотняет бетон высокочастотной вибрацией. Накопление бетона и привод шнека перемещают экструдер вниз по бетонной платформе.

Слипформер – отливает плиту в 2 или 3 этапа, используя приводной механизм и вибрацию для формирования плиты вокруг движущихся стальных стержней. Они также могут отливать другие элементы, имеющие непрерывный профиль.

Флоуформер – заливает бетон без механизмов и приводов. Бетон течет под действием силы тяжести и вибрации. В процессе используется бетон пластичного качества для универсальности вариантов профиля поперечного сечения с гладкой, шероховатой или рифленой поверхностью.

Детализация

Многопустотные плиты часто требуют дополнительной детализации, такой как проемы, углы полок, узкая ширина и вставка подъемных штифтов.

Некоторые фабрики могут использовать автоматизированный плоттер, связанный с программным обеспечением для проектирования/планирования, для точной разметки этих деталей и записи данных.

Вакуумные аспираторы/аспираторы могут использоваться для удаления бетона и создания отверстий.

Пилы для мокрой резки используются для выполнения продольных или продольных пропилов в свежем бетоне.

Отверждение

После заливки изолирующие покрытия обычно используются для отверждения плит и удержания влаги.

Дополнительный подогрев воды или пара под литейными станинами может еще больше ускорить этот процесс.

Снятие напряжения

После достижения необходимой прочности бетон эффективно сцепляется с предварительно напряженными арматурными элементами.

Затем их можно ослабить, восприняв предварительное напряжение внутри плиты.

Резка

Пилы используются для резки плит нужной длины и под разными углами. Вода используется для увлажнения лезвия и уменьшения пыли.

Дополнительные станции резки иногда могут использоваться за пределами завода.

Распалубка

Слябы снимаются с литейной дорожки с помощью захватов и подъемных траверс вместе с кранами.

Хранение

Плиты могут вывозиться с завода на тележках, с помощью вилочных погрузчиков или боковых погрузчиков. Их укладывают на бревенчатые тележки на скотном дворе.

Доставка и установка

Отслеживание от программного обеспечения для проектирования и планирования производства осуществляется до склада, чтобы можно было идентифицировать отдельные плиты.

Они загружаются на прицепы и доставляются на место, где их можно установить с помощью подъемных захватов с траверсами или цепями.

Ассоциированные члены

Ассоциированные члены IPHA включают компании, предлагающие все, начиная от 3D CAD проектирования и программного обеспечения для планирования производства, заканчивая оборудованием для предварительного напряжения, производственным оборудованием и подъемным оборудованием.
