Биокамин своими руками пошаговая инструкция: инструкция пошаговая, описание, выбор топлива

admin

Содержание

чертежи и пошаговая инструкция —

Многие мечтают о камине с живым огнем, но не каждый имеет возможность установить настоящий очаг. В городских квартирах это делать запрещено, а в частных домах его установка сопряжена с трудоемким строительством дымоходов и вентиляций. Хорошим решением в этом случае будет биокамин, изготовленный своими руками.

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Биокамин своими руками можно сделать, не прилагая особых трат и усилий, а результат сможет украсить любой интерьер и подарить квартире неповторимое ощущение домашнего очага.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

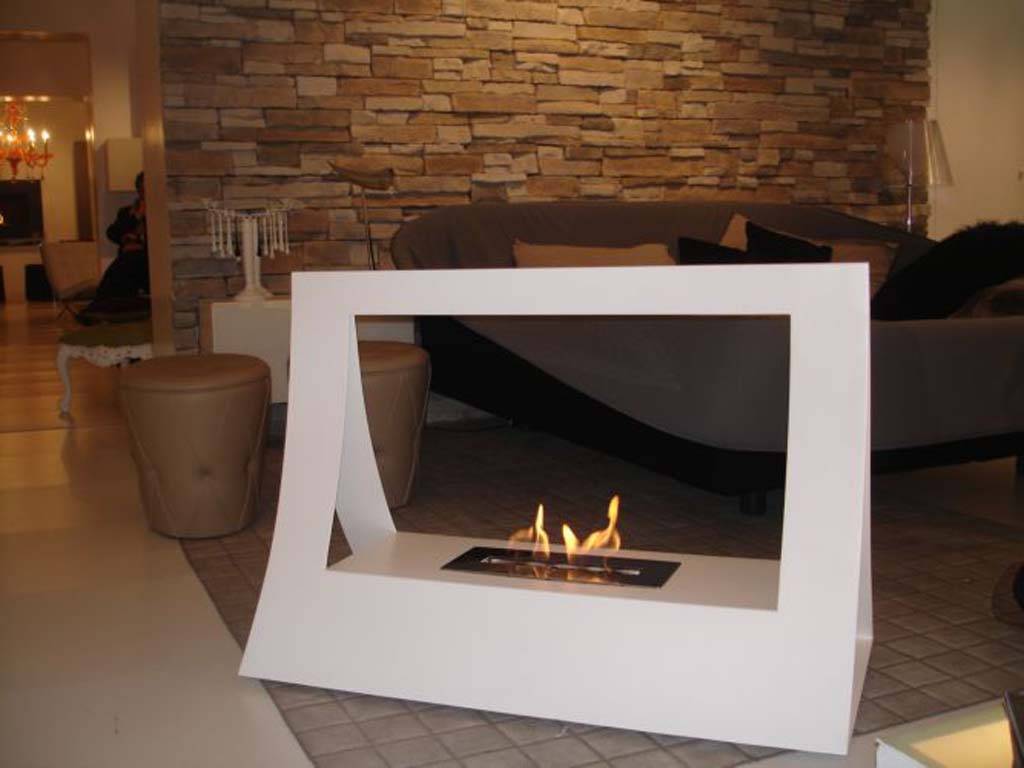

  1. Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
  2. Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
  3. Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Изготовление биокаминов своими руками

Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

  • Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
  • Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
  • Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
  • Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
  • Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
  • Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

Чертеж биокамина

Перед тем, как начать делать биокамин своими руками, нужно составить его чертежи. Для него используется несколько схем, по одной для каждой части камина.

Для горелки. В ней и будет происходить сгорание горючего. При ее конструировании нужно учитывать качество стекла, используемого для перегородки. Если оно не обладает термостойкими качествами, нужно увеличить расстояние от него до горелки. Если расположить не жаропрочное стекло слишком близко, оно очень быстро треснет. Минимальное расстояние до горелки составляет 15 см.

Бак для топлива. Как уже было сказано выше, для него подойдет банка или коробка, единственное условие — металл должен быть толще 2 мм. Если в планах есть постройка крупного напольного камина, можно приобрести специальный бак в магазине.

Рассчитать количество горелок можно, исходя из площади помещения. Для комнаты размером 30 кв. м. можно установить не больше двух горелок. Когда чертежи биокамина своими руками готовы, можно приступить и его строительству.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

  1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
  2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Пошаговая инструкция для биокамина своими руками

Как видно из предыдущего абзаца, при наличии пошаговой инструкции для биокамина, его очень просто сделать своими руками. После сбора горелки процесс разделяется на такие этапы:

Куски стекла скрепляются между собой силиконовым герметиком в соответствии с дизайнерской задумкой. Для полного высыхания их нужно оставить примерно на 24 часа, более точное время указано в инструкции к герметику.

По желанию основание камина можно сделать из прямоугольного металлического короба. Тогда оно будет скрывать банку для горелки.

Если горючее было приобретено в жестяной банке, ее нужно всего лишь поставить внутрь горелки. Если же оно продавалось в таре из пластика, следует взять еще одну консервную банку, и перелить его туда. Размер банки должен быть таким, чтобы ее удобно было доставать из горелки.

В горючее опустить предварительно подготовленный фитиль. Поверх горелки установить сетку, сверху нее насыпать камушки.

Чтобы сделать красивый и простой биокамин своими руками, пошаговая инструкция выше обеспечит всеми необходимыми знаниями. Готовый камин можно сразу же вводить в эксплуатацию, то есть поджечь фитиль.

Большой биокамин

В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

  1. Разметить стену и разрезать гипсокартон на подходящие куски.
  2. В основание камина установить негорючую подставку. Это особенно важно, поскольку температура от сгорания превышает +150 С°.
  3. Гипсокартон крепится к стене саморезами.
  4. Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.
  5. Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.
  6. Для большого камина лучше всего приобрести топливный бак фабричного производства. Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.
  7. Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Выбор топлива для биокаминов

Сделать биокамин своими руками не составляет сложности. После его изготовления придется регулярно покупать биогорючее. Другие виды топлива для него не подходят, в горелку можно наливать только специализированные смеси с приставкой «био». Эта приставка была дана горючему из-за того, что в его состав входят растительные или животные компоненты.

Разные марки биотоплива могут быть произведены из свеклы или картофеля, либо же из древесной стружки.

В отличие от других видов горючего, биологическое при сгорании не выделяет токсичных веществ, что делает его безопасным для человеческого здоровья. Кроме того, при сгорании биологическое горючее дает красивое и ровное пламя, чего нельзя достичь другими средствами.

Сделав биокамин своими руками, в его эксплуатации нужно придерживаться таких принципов:

  • Выбирать горючее только известных производителей, чье качество подтверждено соответствующими сертификатами.
  • Прежде чем доливать топливо в горелку, нужно дождаться ее полного потухания и остывания.
  • Для розжига биокамина использовать специальную зажигалку с длинным металлическим носиком.
  • Хранить емкости с горючим в удалении от горячих поверхностей и открытого огня.

Если приобрести специальные огнеупорные декоративные элементы для каминов в виде дров, при помощи биотоплива можно создать полную иллюзию настоящего камина. Это горючее не вырабатывает копоть и неприятный запах, единственное, что может произвести биокамин — небольшое количество пара. Некоторые производители добавляют в горючее примеси, окрашивающие пламя в разные цвета.

Биокамин своими руками видео:

Как сделать биокамин своими руками пошаговая инструкция, фото, чертежи и советы

Содержание

Изготовление биокаминов своими руками

Как сделать биокамин своими руками? Легко просто если руки растут из нужного места. Для изготовления нам понадобятся следующие инструменты, материалы:

  • Стекло. Куски есть в пунктах резки стекла. Можно взять старый аквариум.
  • Стеклорез.
  • Герметик силиконовый (склеивать стекла).
  • Сетка из нержавейки.
  • Коробка из металла.
  • Небольшие камни.
  • Горючее для биокамина.
  • Фитиль (кусок шнура).
  • Стакан из металла для горючего.

Разновидность #1 настольные

Сначала на бумаге прикиньте как сделать биокамин. Набросайте простенький чертеж с размерами. Проектируя настольный камин, учтите момент, что расстояние от горелки до ближайших стекол должно быть 16 см и более. Если горелок 2 и больше, то расстояние между горелками тоже более 16 см. В итоге на бумаге получаем настольный камин.

Процесс изготовления будет выглядеть так:

За основу мы взяли ящик из металла определенного размера (согласно чертежу). Под него будем подгонять все остальные компоненты.

Часто топливо, продается в пластиковой таре. Она нам не подходит. Берем железный стакан. В него переливаем топливо.

Берем сетку из железа. Разрезаем ее по размерам металлического ящика. Лучше взять 2 слоя сетки. На сетку, по всей площади разлаживаем камни. Камни не только красивый аксессуар для нашего тепло генератора. Они превосходно накапливают, отдают тепловую энергию. Делают это они равномерно, по всей покрытой площади.

Берем обычный шнур. Отрезаем кусок нужной длины. Погружаем шнур в стакан с горючим, зажигаем. При помощи нехитрых манипуляций устройство биокамина сделано быстро. Выше мы получили ответ на вопрос «Как сделать горелку для биокамина своими руками»?

Разновидность #2 настенные

Данная разновидность тепло агрегатов имеет плоскую, вытянутую форму. Такая форма облегчает крепление конструкции к стене. Фасадную часть устройства, из соображений безопасности закрывают стеклом. Боковые стенки устройства могут так же делаться из стекла. Задняя стенка делается из не горючего материала. Обычно это железо, декодированное в различных вариантах дизайна. Повесить такой камин просто. К стене прикручивают специальный крепеж, далее закрепляют камин. Устройство не представляет пожарной опасности, потому что корпус, стены слабо нагреваются. По причине слабого нагрева, человек не получит ожог, дотронувшись до корпуса.

Принцип изготовления такой же, как настольного устройства. Вы делаете чертеж, указав размеры, материалы. Далее изготавливаете само изделие, вешаете на стену. Производство биокаминов в условиях дома, дело простое, не хлопотное дело.

Разновидность #3 напольные

Данный вид ставим на пол, на своих ножках. Фактически, это настольный камин, только в больших масштабах. Можно поставить на подиум. Дно не будет сильно разогреваться. Исходя из этого устройство можно водрузить на любую прямую, ровную поверхность. Размер, форма бывают разные помещения. Большой плюс этого аппарата — мобильность.

Перетянуть на новое место — дело 1 минуты. Можно быстро отопить любое помещение, просто перенеся агрегат на новое место. Мы видим, что биокамин своими руками сделать легко, просто.

Чертеж биокамина

Приведем для примера чертеж. В сети есть много других вариантов, в виде фото, видео. Есть отдельно инструкция. Но мы приведем конкретный чертеж.

Горелка для биокамина своими руками

Варианты горелок для биокаминов

Есть много разновидностей схем по производству тепловых блоков. Предложим вам пару-тройку вариантов.

Наиболее простая модель топливного элемента

Горелка для биокамина своими руками в простом исполнении будет делаться так. Берем емкость из нержавейки. Стенка должна быть от 2 мм. Глубина емкости 5 см. Размеры произвольные, по вашим чертежам. Внешний вид не важен. Данный элемент скрывается от глаз посторонних. Но он должен быть добротным, крепким элементом. В бак, стакан наливают биогорючее. Вставляют фитиль. Выводят через сетку наружу. Шнур, пропитанный горючей жидкостью, загорается, излучая свет и тепло.

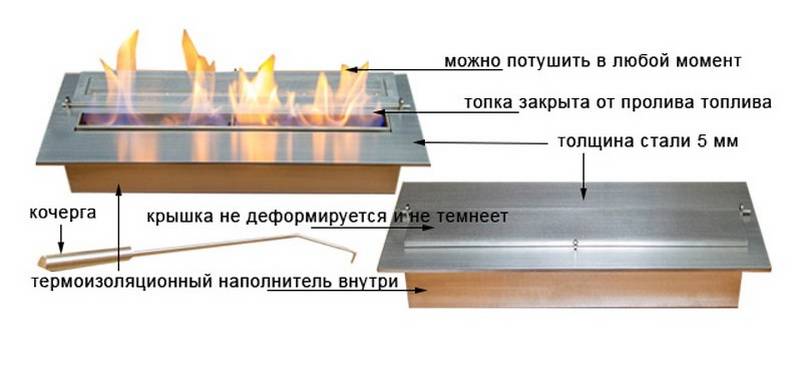

Двухкамерная горелка с перфорацией (разрезами)

Такой вариант конструкции обычно делают в заводских условиях. Он отличается экономичностью горючего. Это происходит благодаря уменьшению площади горения. Расход топлива понижается.

Берем ванночку, короб из нержавейки. Размеры произвольные. Можно как в предыдущем варианте. Режем пластину по длине корпуса (по внутренней стороне). Пластина должна быть такой же толщины, как материал корпуса. Ширину вычислим с помощью формулы: SH=Vs — 1,5 +2xRs (где Vs ширина внутри ванночки, а Rs — глубина ванночки). Пластины гнуться под прямым углом от длинных краев. Это делают, чтобы получить ножки по глубине равные Rs. У нас получился элемент, по длине ванночки, на 1см уже ее ширины по профилю напоминающий букву П.

На одной из ножек этой буквы П, делаем надрезы, как на расческе. П-образную конструкцию ставим, чтоб зазор между прорезями и стеной было 1,5 см. Бак заполняем топливом. Зажигаем. Пламя расположится только в узкой полосе 1,5 см. Топливо внизу не загорится. Доступ кислорода ограничен. Недостатка топлива не предвидится. Оно будет просачиваться через прорези. Чтобы быстро загасить огонь, сделайте еще одну пластину, которая накроет огонь.

Чтобы топливо выгорало до конца, резервуар наклоним в сторону рабочей поверхности. Сделать это можно, смешав топливо с гипсом. Далее наклоняют полученную смесь в направлении рабочего места. Смесь затвердевает. Мы получаем отличный результат. В этом случае, ногу П-конструкции нужно укоротить. Это нужно для придания полной горизонтальности конструкции. Можно сделать бак с двойным дном. Готовая горелка ставится в дополнительный, больший бак. Края верхнего бака закроют элементы бака снизу.

Простейшее устройство с наполнителем

Емкость с П-профилем нужно заполнить наполнителем. Обычно это минеральная вата. Базальтовые волокна надо заменить ватой на акриловой составляющей исходя из факторов:

  • Гигроскопичность. Хорошо впитает влагу.
  • Наполнитель из волокна имеет лучшую паропроницаемость. Пары спирта без проблем будут циркулировать внутри наполнителя.
  • Мягкая вата долго, равномерно горит.
  • При процессе производства такой ваты не злоупотребляют различной химией.
  • Если с поставкой акриловой ваты есть трудности, найдите аналогичную, только помягче. Пропитанная вата медленнее будет гореть, увеличив время горения в общем.
  • Мы понимаем, что биокамин своими руками собирается без забот, хлопот.

Еще более простая конструкция для вас. Подойдет железная кружка. Можно подобрать банку. В посудину кладем абсорбент. Трамбовать не надо. Наполнитель пропитываем топливом. Наверх кладем железную сетку, крышку с дырками. Далее поджигаем.

Пошаговая инструкция для биокамина своими руками

Камин на биотопливе собираем используя инструкцию пошагового изготовления. Все просто. Сделает даже школьник из старших классов. Приступаем.

  • Заранее подготовленные куски стекла нужных размеров склеиваем друг с другом. Силиконовый герметик подойдет для этой цели лучше всего. На сутки забываем о нашем изделии. Оно должно капитально просохнуть.
  • Основание конструкции обычно делают прямоугольным или квадратным основанием.
  • Топливо из пластиковых емкостей переливаем в металлические сосуды (консервная банка, железный стакан).
  • Фитиль из шнура окунаем в горелку.
  • Ставим поверх сетку из металла.
  • Насыпаем на сетку камни.
  • Камин на биотопливе готов к своему запуску.

Выбор топлива для биокаминов

На первый взгляд, выбор топлива кажется легкой задачей. Но это не так. Камин вы собрали один раз, навсегда. Горючее будете покупать регулярно. К этому вопросу нужно отнестись ответственно. Важный момент. Топливо должно в своем описании на упаковке иметь приставку «био». Существуют жидкости из древесных стружек, свеклы, картофеля. Такая жидкость после сгорания не образует токсичных продуктов горения. Такой прибор полностью безопасен для человека. Пламя колышется ровно и красиво.

Такой эффект полностью отсутствует при других видах каминов.

Правила для безопасной эксплуатации биокамина

  • Правила для безопасной эксплуатации биокамина
  • Не оставляете открытый огонь без присмотра.
  • Розжиг камина производят только взрослые. Детям запрещено.
  • Нельзя ставить камин возле вентилятора, на сквозняке.
  • Во время горения камин запрещено перемещать. Перемещение возможно после полного гашения огня.
  • Запрещено ставить камин, где хранятся горючие вещества. Бензины, лаки, краски, прочие жидкости.
  • Заполнять емкость топливом только через воронку.
  • Запрещено ставить любые предметы на корпус устройства.
  • Запрещено сжигать любые виды топлива, кроме специально предназначенного вида.
  • Нельзя вносить изменения в конструкцию системы, не разобравшись что и как сделать.
  • Категорически нельзя подливать топливо в процессе горения. Пожар случиться моментально.
  • Не курите в момент заправки горючим.
  • Пролитое топливо нужно вытереть. Иначе может произойти возгорание.
  • Не наклоняться над камином. Не держать руки возле огня.
  • Не накрывать конструкцию чем либо. Это приведет к пожару.
  • Гасить пламя камина нужно специальной металлической пластиной.
  • Чтобы еще раз сделать заправку, нужно подождать 15 минут после гашения огня. Устройство должно остыть.
  • Запрещено извлекать резервуар во время горения огня.
  • Запрещено использовать обычные спички, зажигалки. Нужно воспользоваться специальными аксессуарами для этих целей.
  • Если топливо не горит, оно имеет низкую температуру. Пусть нагреется до комнатной температуры.
  • Ближе чем 1 метр от камина, ничего не должно находиться.
  • Как видно, устройство биокамина, несложное устройство. Правила эксплуатации так же легко соблюдать.

Биокамин в интерьере: советы дизайнера

В дизайн помещения отлично впишется биокамин. Гостиная, кухня, зал хорошо впишут в свой интерьер нашу новинку. Пламя везде одинаковые. Однако в наших силах выбрать дизайн обшивки камина. Главный момент, размер помещения. В большом зале, нужен большой камин. Площадь зала позволяет поставить камин возле одной из стен.

Малые камины в зал не подойдут. Они потеряются в большом зале. Для спальни подойдут малые, настольные модели. Для больших просто не будет места. Кухня, обычное место для камина. Его ставят в обеденной зоне. Можно так же на барной стойке, если позволяет место. Можно ставить в специальные ниши. Можно встроить камин, в любой дизайн помещения.

Как вам статья?

Алексей Петрович

Задать вопрос

видов самоделок + инструкция

Экологический тип камина, в отличие от газового и дровяного оборудования этой категории, может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение администрации. Не нужно строить дымоход и склад для хранения топлива. А если интересно оформить очаг, изготовить горелку для биокамина своими руками, затраты на ее обустройство также значительно сократятся. Это правда?

Все о том, как сделать эффектный экокамин на безотказном топливном элементе, вы найдете в нашей статье. Воспользовавшись предложенной информацией и ценными советами, вы сможете своими руками сделать потрясающий предмет интерьера, не представляющий ни малейшей угрозы в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для установки биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектных самоделок. Представленный материал дополнен фотоиллюстрациями и видеогидом.

Содержание статьи:

  • Принцип работы и устройство биокамина
    • Классификация по способу установки
    • Преимущества и недостатки биокаминов
    • Основные элементы конструкции
  • Особенности изготовления горелки
  • Варианты горелок для биокаминов
    • №1: Простейшая модель на топливных элементах
    • №2: Горелка двухкамерная с перфорацией (прорезями)
    • №3: Простейшее устройство с наполнителем
  • Устройство топки украшение
  • Выводы и полезное видео по теме

Принцип работы и устройство биокамина

Биокамин (экокамин) — вариант очага, который отапливается жидким биологическим топливом. При сжигании таких веществ не выделяется дым и копоть, поэтому для работы такого устройства не нужен дымоход.

При этом помещение, где находится биокамин, необходимо периодически проветривать, так как при любом горении расходуется кислород.

Популярность биокаминов обосновывается универсальностью, возможностью установки без получения разрешений, в отличие от газовых агрегатов, простотой устройства и обслуживания

Биоэтанол или топливные смеси на его основе обычно используют для обогрева биоочагов . Также возможно использование других видов топлива, например, спирт

Более подробно мы рассмотрели принцип работы камина на биотопливе.

Классификация по способу установки

Такие отопительные приборы отличаются не столько дизайном, сколько габаритами и размещением в квартире. По указанным критериям можно выделить три типа экопожаров.

Разновидность №1 — Доска

Столешницы представляют собой небольшие изделия, имеющие разнообразные формы и конструкции. Для пожарной безопасности в таких конструкциях предусмотрен плотный экран из огнеупорного стекла, скрывающий пламя.

Настольные биокамины несут чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный столик, подоконник, тумбочку

Разновидность №2 — Настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно изготавливаются из металла и стекла. Такие модели носят не только декоративный, но и функциональный характер. Они обогревают помещение, особенно если в очаге установлено несколько горелок.

Настенные камины являются стационарными конструкциями. Предусматривают использование специальных креплений, благодаря которым отопительные приборы надежно крепятся к стене

Разновидность №3 — Этаж

Крупногабаритные экокамины устанавливаются на полу, часто в нишах или углах помещения. Есть напольные модели, дополненные опорными ножками, позволяющими регулировать высоту конструкции, или колесиками, благодаря которым устройство можно перемещать по дому.

Напольный биокамин можно отделать кирпичом или камнем. При этом его конструкция практически ничем не отличается от традиционных очагов, отапливаемых дровами или хворостом.

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя помещение теплом.

Преимущества и недостатки биокаминов

Как и любое устройство, такие очаги имеют сильные и слабые стороны.

Вне зависимости от модели все экокамины имеют следующие преимущества:

  • Простота устройства . Для оборудования очага не требуется прокладка вентиляционных каналов, дымоходных устройств, согласование с соседями.
  • Мобильность . Биокамины обычно представляют собой довольно легкие приспособления. Многие варианты специально разработаны для их перемещения внутри помещения.
  • Простота эксплуатации . Пользоваться такими устройствами предельно просто. Важно лишь вовремя закупить и заправить камин.
  • Безопасность . При горении не выделяется копоть, угарный газ, дым и другие вредные вещества, кроме того, многие модели имеют плотный экран, препятствующий открытому огню.
  • Увлажнение . При сжигании биоэтанола образуются углекислый газ и водяной пар, улучшающие микроклимат в помещении.

При этом следует отметить ряд проблем, связанных с работой экокаминов.

К отрицательным факторам относятся:

  • Низкое тепловыделение . При сжигании биотоплива выделяется небольшое количество тепла.
  • Высокая стоимость биоэтанола . Жидкое биотопливо дороже традиционных вариантов топлива.
  • Необходимость вентиляции . Поскольку при горении огня уровень кислорода в помещении, где находится экокамин, снижается, целесообразно устроить в нем дополнительную вентиляцию или позаботиться о частом проветривании помещения.

Отрицательными сторонами биологических очагов можно пренебречь, особенно если речь идет о декоративных устройствах.

Биокамин — интересный элемент декора, часто превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков можно пренебречь

Основные элементы конструкции

При всем многообразии моделей экокаминов их конструкция состоит из однотипных элементов, а именно:

  • Нагревательный блок . Основной компонент биоплощадки, где находится топливо. Есть два варианта такого устройства: горелка и бак, о которых аналогично поговорим ниже.
  • Корпуса . Эта часть определяет дизайн изделия. В зависимости от проекта корпус может быть открытым или закрытым, иметь форму различных геометрических фигур, быть стилизованным под полку, канделябр, журнальный столик.
  • Декоративные элементы . Для оформления экокаминов часто используют декор из жаропрочных материалов: камней, металла, огнеупорной керамики.

Все эти детали можно сделать самостоятельно, построив .

В биокаминах можно использовать два типа устройств для нагрева: топливный бак и горелку.

Топливный бак , объем которого от 60 мл до 5 литров, обычно используется в заводских моделях биокаминов.

Топливный бак имеет много преимуществ, но его вряд ли можно сделать самостоятельно, так как при его изготовлении используются заводские технологии

Как правило, баки изготавливаются из прочного металла, чаще всего из нержавеющей стали. Очень важно, чтобы стенки и дно устройства были достаточной толщины: это гарантирует безопасность и долгий срок службы.

Топливные баки имеют существенные преимущества:

  • Их конструкция гарантирует абсолютную герметичность емкости, благодаря чему внутрь не попадает пыль и инородные тела.
  • При использовании таких моделей в помещении полностью отсутствует запах биоэтанола, так как жидкое топливо и его пары задерживаются в баке.
  • В конструкции топливных баков предусмотрены специальные устройства для регулирования интенсивности огня. Это особенно важно, если камин встроен в стену или его поверхность украшена аксессуарами из материалов, не обладающих особой огнестойкостью.
  • Такие устройства также дают возможность быстро и легко потушить пожар. Для этого достаточно повернуть рычаг, которым блокируется подача биотоплива.

Недостатком таких моделей является довольно высокая цена.

Более простой вариант отопительного агрегата горелка экокамина . Внешне такое устройство выглядит предельно просто: это резервуар, предназначенный для заливки биоэтанола, который может иметь различную форму.

Пользоваться такими устройствами не так удобно, как топливным котлом. Горелки также не имеют механизма регулирования интенсивности огня, а также возможности быстрого тушения пылающего пламени

Для тушения есть специальные устройства, которые нужно покупать дополнительно, кроме того, при их использовании в помещении чувствуется резкий запах.

В биокамин, который планируется использовать для обогрева помещения, можно установить 2-3 обычные горелки, однако необходимо соблюдать определенные нормы

В то же время биокамины имеют свои преимущества. Такие устройства имеют невысокую цену, а простая конструкция позволяет изготовить их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких устройств, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работ по созданию экокамина важно определиться с моделью очага: будет ли это крупное устройство, устанавливаемое на пол, подвесной вариант у стены, или компактное устройство, которое можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, на его основе подготовить чертежи конструкции, а также нагревательного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходит дизайн и функциональность.

Важно уделять большое внимание качеству используемых материалов, так как от этого зависит сохранность источника, а также срок его использования. Нагревательный блок из прочных заготовок будет работать исправно и без сбоев.

Хотя биотопливо для каминов часто расфасовывают в пластиковые бутылки, это не значит, что горелку можно сделать из пластика: такое устройство должно быть полностью из металла.

Правила техники безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалевого, фторопластового или другого)

Самые прочные и надежные устройства изготавливаются из нержавеющей стали, так как такой материал сочетает в себе высокую химическую и термическую стойкость. Также возможно использование обычной конструкционной стали, хотя ее качественные показатели несколько ниже.

Для изготовления топливного блока важно использовать заготовки с толстыми стенками. Тонкие детали будут деформироваться при нагреве, что может привести к разгерметизации соединений и утечке топлива, в результате чего может начаться пожар.

Размер и параметры топливного бака зависят не только от габаритов модели, но и от конструктивных особенностей. Если топливный бак не предполагает использование абсорбента, емкость можно сделать малой. При этом желательно следить за тем, чтобы в горении участвовала лишь небольшая поверхностная часть горючего материала

Горелки для биокамина также могут быть оснащены защитным экраном из стекла. Для этого лучше брать огнеупорный материал. Если его нет под рукой, можно использовать обычное стекло, например, взяв его из фоторамок формата А4. При этом следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Чтобы пламя распространялось равномерно во все стороны, рекомендуется сверху топливный бак накрыть металлической сеткой. Подобная деталь также послужит основой для усиления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для печи (барбекю), которое обрезается до нужного размера

Для розжига самодельной горелки используется фитиль, который можно быть изготовлены из шнурка для обуви. Один конец помещают в бак, наполненный биотопливом, второй выводят наружу и поджигают. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно быть примерно 15 см, такое же расстояние должно соблюдаться между несколькими нагревательными элементами, если они установлены в одном биокамине.

Одна конфорка рассчитана на площадь 16 квадратных метров: эту норму следует учитывать при планировании конструкции очага с несколькими отопительными приборами.

Как только горелка биокамина собрана, необходимо визуально оценить конструкцию, сравнить ее с чертежом, а также убедиться в отсутствии деформации. При обнаружении дефектов следует разобрать устройство и снова тщательно подрегулировать детали.

Варианты горелок для биокаминов

Схем изготовления топливных блоков своими силами много, предлагаем несколько простых вариантов.

#1: Простейшая модель топливного элемента

Для простейшего варианта горелки для биокамина используется обычный бак из нержавеющей стали с толщиной стенок не менее 2 мм.

Чертеж уличного биокамина длиной 1,1 метра, с отдельной топкой камина на биотопливе схема горелки

Глубина такого резервуара должна быть примерно 3-5 см, а его длина и ширина должны зависеть от параметров биокамина. Внешний вид бака значения не имеет, так как эта часть не видна, однако следует брать только крепкую, прочную конструкцию.

Засыпается в бак и опускается фитиль, который выводится на внешнюю поверхность, например, через сачок, накинутый на костер. При насыщении топливом, при воспламенении шнур будет гореть, давая яркий свет.

#2: Горелка двухкамерная с перфорацией (прорезями)

Подобный вариант конструкции обычно используется в заводских моделях. Он позволяет уменьшить площадь поверхности сгорания, а, следовательно, снизить расход топлива.

В первую очередь необходимо взять ванну или другую емкость из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину такой же толщины, как стенки бака, длиной, равной длине его внутреннего пространства.

Ширина данного элемента рассчитывается по формуле:

W = Wв — 1,5 + 2xHв

Где: W — ширина внутреннего бака в см, а HB — его глубина (также в см).

Плиты согнуть под углом 90° о со стороны длинных кромок так, чтобы получились ножки, высота которых равна глубине ванны (НВ). Аналогично получаем П-образный элемент, длина которого соответствует длине ванны, а ширина меньше на 1,5 сантиметра.

В одной из ножек П-образной детали просверливаем отверстия или вырезаем так, чтобы она напоминала гребенку. Элемент устанавливается на ножки в ванну так, чтобы между поверхностью с отверстиями (прорезями) и стенкой бака оставался зазор 1,5 см.

Наиболее удобный и функциональный вариант нагревательного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходе топлива

После этого бак можно заполнить топливом и поджечь его. В этом случае пламя будет образовываться только на узкой открытой полосе шириной 1,5 см, при этом топливо в большей части бака, прикрытого П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

При этом топливо будет постоянно поступать в «рабочий» отсек благодаря щелям или отверстиям, предусмотренным в пластине.

Для немедленного тушения пожара также рекомендуется дополнительно вырезать стальную пластину, которая будет прикрывать зону горения.

Как сделать наклонный уровень бака? Для того чтобы топливо сгорало без остатка, днищу описанной выше модели желательно придать небольшой наклон, направленный в сторону «рабочего» объема.

Это достаточно просто сделать. Для этого нужно залить в емкость определенное количество гипсовой смеси, затем наклонить ее в нужную сторону и дождаться застывания раствора.

При этом «ножку» П-образной детали, на которой нет перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся уклон днища.

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет более длительный срок службы

Также возможно изготовление топливного бака с двойным дном. Для этого уже изготовленную горелку помещают в емкость большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

№3: Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образная часть) также может быть заполнен абсорбентом (наполнителем), в качестве которого чаще всего используется минеральная вата.

Вместо базальтовых волокон лучше предпочесть материал на акриловой основе по следующим причинам:

  • Этот вид стекловаты характеризуется самым высоким показателем гигроскопичности, а значит, лучше всего впитывает жидкость.
  • Волокнистый наполнитель обладает отличной паропроницаемостью, поэтому пары спирта будут свободно циркулировать между волокнами.
  • Мягкая белая вата долго горит, давая яркое ровное пламя.
  • При производстве данного вида минеральной ваты не используется формальдегид, что гарантирует экологическую чистоту абсорбента.

Если вам не удалось найти вату на основе акрила, подойдут другие виды подобных изделий, желательно из более мягких материалов.

Даже направление волокон минеральной ваты влияет на качество наполнителя. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна.

Насыщая биоэтанол, абсорбент будет постепенно выделять топливо, продлевая время горения биокамина.

Самый легкий вариант горелки для стекловаты доступен каждому. В этом случае потребуется небольшая металлическая емкость, например, кружка или консервная банка. В бак помещают абсорбент так, чтобы он заполнил весь объем (его не нужно уплотнять), после чего хорошо пропитывают наполнитель биоэтанолом или другим жидким топливом.

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя имеющуюся металлическую емкость и крышку с отверстиями

Сверху емкость обтянута металлом подходящего размера сетка или крышка с перфорированными отверстиями, после чего поджигается топливо.

Украшение топливного аппарата

Горелка камина может быть украшена дополнительными элементами. Это не только облагородит дизайн, но и поможет замаскировать фитиль.

Эффектно декорировать биокамин можно с помощью различных материалов. На данном рисунке декор выполнен с использованием металлических прутьев

Среди самых популярных украшений:

  • Керамические поленья , размер которых должен совпадать с размерами вспышки. Такие элементы будут имитировать костер.
  • Различные виды натуральных и искусственных камней , которые могут быть одного или разных размеров, прозрачными или цветными, гладкими или с текстурированной поверхностью. Камешки можно выкладывать не только на мангал, но и за его пределы.
  • Стилизованные предметы антуража : кочерга, щипцы, инструменты для розжига и тушения. Сюда можно положить топливо в декоративной упаковке.

Также хороша декоративная облицовка из термостойкой керамики и глины, глиняные фигурки, которые можно разместить на крышке камина или рядом с ней.

Желательно использовать съемные элементы декора, которые будут периодически менять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем Вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственное производство биокамина, составной частью которого является ТЭН:

Как видите, конструкция горелка довольно проста и доступна каждому. Разместив его в подходящем корпусе, вы получите замечательный биокамин, который внесет уют и оригинальность в интерьер комнаты .

Задумались сделать камин на биотопливе своими руками? Может быть, у вас есть оригинальные идеи по декорированию и вы хотите поделиться ими с другими пользователями? Или хотите уточнить технические аспекты процесса сборки биокамина? А может вы уже сделали стильный камин и хотите продемонстрировать его новичкам? Пишите свои рекомендации, добавляйте фото под этой статьей.

Как сделать биокамин своими руками: инструкция по сборке

Созерцание живого огня завораживает. Известная пословица утверждает, что делать это можно бесконечно. Танец пламени успокаивает и умиротворяет, помогает собраться с мыслями. К сожалению, проживающим в многоквартирных домах такая роскошь практически недоступна.

Устройство дровяного камина не каждому по карману. Хорошее решение – собрать биокамин своими руками, сэкономив при этом на покупке готовой конструкции. Если вы никогда не занимались подобной работой, хорошим подспорьем станет наша статья – здесь мы рассмотрели устройство и принцип работы биокамина, основные виды конструкции, что поможет определить оптимальную схему сборки самоделки.

А еще дали подробную инструкцию, как сделать камин своими руками, проиллюстрировав ее пошаговыми фото и добавив полезные видео-рекомендации. Благодаря пошаговому разбору каждого этапа собрать биокамин сможет даже начинающий мастер.

Содержание статьи:

  • Что такое биокамин?
  • Состав и характеристики биотоплива
  • Что такое биокамины?
    • Вид №1 — настенные устройства
    • Вид №2 — уличные биокамины
    • Вид №3 — настольные устройства
    • Вид №4 — встраиваемые конструкции
  • Компактная модель Инструкция по изготовлению
  • Инструкция по сборке большого био- камин
  • Выводы и полезное видео по теме

Что такое биокамин?

Входящий в моду биокамин представляет собой декоративный источник открытого огня, работающий на так называемом биотопливе. Для безопасной работы устройство обрамлено порталом, удерживающим пламя внутри.

Конструктивно биокамин представляет собой спиртовую горелку. Обязательным элементом устройства является топливный бак, в котором содержится достаточный для работы запас горючей жидкости.

В бак вставлен фитиль, по волокнам которого топливо поднимается к месту сгорания. Собственно сжигание осуществляется в специальной чаше, которая может иметь самую разную форму. Размеры биокаминов значительно различаются.

Установка биокамина — отличный способ украсить интерьер, сделать его необычным и привлекательным. В зависимости от типа устройства и модели огонь может быть полностью открытым или закрытым с нескольких сторон стенками портала, прозрачными и непрозрачными

Для гашения пламени достаточно накрыть горелку специальной заслонкой. Она перекроет доступ кислород, без которого процесс горения невозможен. Демпфер должен быть доступен для каждого устройства. Прибор может иметь несколько конфорок.

Кроме того, некоторые горелки оснащены форсунками. Это делает языки пламени максимально похожими на те, что образуются при горении дров в костре или камине.

Устройства очень удобны в использовании. Во-первых, им не нужен дымоход. При сгорании биотопливо окисляется до углекислого газа и водяного пара. Отсутствие в горючей жидкости тяжелых примесей позволяет ей сгорать полностью, без образования копоти, копоти и летучих ядовитых веществ.

Поэтому дымоудаление (а его не образуется) не требуется. Благодаря этому биокамин можно установить в любом месте помещения.

Ему не нужен термостойкий настил или отдельный фундамент. Специального разрешения на его установку также не требуется. Единственное, что нужно учитывать при выборе места для установки биокамина, это возможность проветривания помещения или наличие . Это необходимо, поскольку при горении используется кислород, количество которого необходимо постоянно восполнять.

Чтобы биокамин не отличался от настоящего, его можно украсить дровами из огнеупорной керамики. Их выпускают в виде целых или полуобожженных бревен.

Биокамины не только декоративные, но и функциональные. В отличие от традиционных каминов, где большая часть тепла «уходит» в дымоход, устройства полностью отдают свое тепло в помещение. Конечно, использовать такой прибор в качестве обогревателя не получится, но обогреть какую-то зону в помещении он сможет. Биокамины полностью безопасны при грамотной эксплуатации.

Промышленность выпускает максимально удобные в использовании модели, оснащенные электронным управлением. Ими можно управлять с помощью пульта дистанционного управления или через Wi-Fi. В последнем случае есть возможность интегрировать устройство в систему «Умный дом», и дистанционно управлять им с телефона или планшета. Понятно, что стоимость автоматических биокаминов на порядок выше, чем у обычных.

При этом стандартные модели можно считать «вечными», ведь они конструктивно предельно просты и ломаться в них нечему, в то время как напичканные электроникой устройства вполне могут выйти из строя.

Основным недостатком биокаминов является их высокая стоимость. Эксплуатация устройств также будет довольно дорогой, так как для их работы требуется только специальное топливо. Заменить его дешевым аналогом не получится.

Состав и характеристики биотоплива

Часть «био» в слове «биотопливо» указывает на то, что для производства этого вещества используется только натуральное возобновляемое сырье. Поэтому он полностью экологически чистый и биоразлагаемый.

Основными компонентами, используемыми для производства таких топлив, являются травянистые и злаковые культуры, содержащие большое количество крахмала и сахара. Так, кукуруза и тростник считаются лучшим сырьем.

В продаже можно найти биотопливо различных марок. Следует отдавать предпочтение сертифицированным продуктам, иначе могут возникнуть серьезные неприятности.

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость; у него нет запаха. При необходимости им можно заменить бензин, однако стоимость такого заменителя намного выше. При сгорании чистый биоэтанол разлагается на воду в виде паров и углекислого газа.

Таким образом можно даже увлажнить воздух в помещении, где установлен биокамин. Вещество горит с образованием голубого «газового» пламени.

Чисто эстетический недостаток, мешающий наслаждаться видом открытого огня. Традиционный камин дает желто-оранжевое пламя, что является своего рода эталоном. Для устранения этого недостатка в биотопливо вводят добавки, изменяющие цвет пламени.

Таким образом, традиционный состав горючей жидкости:

  • биоэтанол — около 95%;
  • метилэтилкетон, денатурирующее вещество — около 1%;
  • вода дистиллированная — около 4%.

Кроме того, в топливо добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения использования спиртового биотоплива в качестве спирта. Выпускается биотопливо различных марок, его состав может несколько различаться, но в целом он не меняется. Понятно, что стоимость такого топлива довольно высока.

Самодельное топливо для биокаминов использовать не рекомендуется, но если вы все же решили попробовать, то для его изготовления необходимо брать только высокочистый бензин «Калош»

Расход топлива зависит от количества горелок и мощность биокамина. В среднем за 2-3 часа работы отопительного агрегата мощностью около 4 кВт в час расходуется около литра горючей жидкости. В целом эксплуатация биокамина обходится довольно дорого, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Во избежание неприятностей необходимо приобретать только качественные комплектующие для самодельного топлива. Не забывайте, что у биокамина нет дымохода, и все продукты горения сразу уходят прямо в помещение.

Если в составе топлива присутствуют токсичные вещества, а это не редкость для некачественных спиртосодержащих составов, то они будут в помещении. Это чревато самыми неприятными последствиями. Рекомендуем ознакомиться с .

Поэтому не рекомендуется самостоятельно производить топливо для биокамина. Однако, если вы действительно хотите поэкспериментировать, самый безопасный рецепт — вот этот. Берется чистый медицинский спирт. Его необходимо приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, которым заправляют зажигалки («Калоша»).

Очень осторожно заправляйте топливный бак. Если жидкость пролилась, немедленно вытрите ее сухой тканью, иначе это может привести к произвольному возгоранию.

Жидкости измеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94 % от общего количества топлива, бензин может составлять от 6 до 10 %. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Подробная инструкция по изготовлению и использованию биотоплива.

Важно помнить, что полученное топливо нельзя хранить, так как смесь бензина и спирта будет расслаиваться. Перед употреблением его следует приготовить и хорошо встряхнуть для лучшего перемешивания.

Что такое биокамины?

Доступны различные варианты биокаминов. В зависимости от места установки различают четыре основные разновидности устройства.

Вид №1 — настенные устройства

Такие биокамины представляют собой плоскую вытянутую конструкцию, которая крепится к стене. В целях безопасности передняя часть устройства закрыта прозрачным стеклом. Боковые стенки также оформлены. Задняя стенка выполнена из огнеупорного материала (обычно металла) и декорирована.

Настенный биокамин стильно смотрится в интерьере. Не занимает лишнего места в комнате

Конструкция проста в установке. Навешивается на крепежи, установленные в стене. Прибор полностью безопасен в использовании, так как при горении немного нагревается задняя стенка и днище корпуса. Они не могут вызвать пожар или вызвать ожоги у человека, который случайно к ним прикоснется.

Вид №2 — уличные биокамины

Конструкция устанавливается на пол или небольшой подиум. Его днище не сильно нагревается, поэтому ставить такое устройство можно на любую подходящую ровную поверхность. Форма и размер могут быть самыми разными.

Изюминкой интерьера может стать напольный камин. Выглядит шикарно, но занимает слишком много места в комнате. Поэтому при нехватке места лучше выбрать другой вариант камина

Главное преимущество устройства – мобильность. При желании его можно легко переставить в другое место. С помощью напольных приборов можно кратковременно обогреть часть помещения.

Вид №3 — настольные устройства

Представляют собой компактные разновидности напольных моделей. Их размещают на полках, столах или специальных подставках, поэтому они имеют небольшие размеры.

Пожалуй, их сложно считать полноценными каминами, ведь они достаточно компактны, но устройства мобильны. Их легко переносить с места на место. Они функциональны и очень удобны в использовании.

Настольные биокамины используются как украшение интерьера. Отлично подходит для оформления бизнес-офиса

Вид №4 — встраиваемые конструкции

Очень органично смотрятся встроенные биокамины. Такие устройства монтируются в специально подготовленную для этого нишу в стене. Есть устройства, передняя стенка которых выглядит как продолжение стены. Они доступны для просмотра только с одной стороны.

Встроенный биокамин хорошо впишется в интерьер спальни или гостиной. Его размеры и форма могут быть самыми разными.

Биокамины — «фонарики» выпускаются. Имеют выпуклую или многогранную переднюю стенку. Такие устройства немного «выступают» из стены, что делает их очень необычными и привлекательными. Установить встроенный биокамин намного сложнее, чем настенный.

Место для него нужно выбирать очень тщательно, перемещать устройство будет очень хлопотно и долго.

У нас на сайте есть еще одна статья, в которой более подробно рассмотрен принцип их действия.

Компактная модель Инструкция по изготовлению

Учитывая, что стоимость таких устройств довольно высока, многих мастеров интересует, как сделать биокамин для комнаты самостоятельно.

Это достаточно простая задача, особенно если делать компактную настольную или напольную модель. Его условно можно разделить на две составляющие: топливный бак и стеклопакет. В качестве второго можно использовать старый аквариум без дна.

Для малогабаритных биокаминов можно сделать топливный бак из обычной металлической банки. Его размеры должны быть такими, чтобы контейнер спрятался внутри основания

Для работы нам потребуются следующие материалы:

  • металлический ящик, который будет использоваться в качестве основания;
  • металлический бак для топливного бака;
  • шнурок для фитиля;
  • лист стекла, если нет аквариума;
  • силиконовый герметик;
  • металлическая сетка;
  • галька среднего размера.

Из инструментов нужно подготовить стеклорез, ножницы.

Начало работы и запуск с корпуса. Это будет коробка или куб без крышки и дна. Определяем размеры будущего строения и, соответственно, длину и ширину его стен. Лист стекла укладываем на ровную горизонтальную поверхность, моем и обезжириваем.

Прикладываем линейку к линии будущего реза и прижимаем к листу. Чтобы линейка не скользила, на нее можно наклеить лейкопластырь.

Берем алмазный стеклорез, кладем на лист и без сильного нажима отгоняем от себя. Линия среза должна быть бесцветной и тонкой. Если по какой-то причине полученная строка нам не понравилась, отследить ее совершенно невозможно. Отступите на 1 мм и проведите новую линию. После резки сдвигаем стекло к краю основания так, чтобы оно совпадало с линией реза.

Осторожно постучите головкой инструмента по линии реза, затем аккуратно, но точным движением отломите оставшееся на грузе стекло. Таким способом вырезаем все четыре детали нужного размера.

Теперь их нужно склеить силиконовым герметиком. Для этого обильно промажьте боковые кромки деталей и соедините их. Даем герметику высохнуть. Для этого закрепляем получившуюся конструкцию между любыми неподвижными предметами и оставляем на сутки в таком положении.

Для высыхания склеенной конструкции в стационарном состоянии ее необходимо зафиксировать любым подходящим способом, например, заключить между трехмерными объектами

Высохший корпус очищают от излишков герметика. Удобно будет сделать лезвие. Приступаем к изготовлению основания камина. Это должна быть металлическая коробка, соответствующая по размеру стеклянному корпусу.

Последний должен легко и надежно монтироваться на металлическую основу. Внутри основания также следует установить металлическую канистру, которая будет выполнять роль топливного бака.

Желательно, чтобы объем бака был достаточно большим, чтобы не приходилось слишком часто заправлять биокамин. Банка устанавливается в центре конструкции. Из прочной металлической сетки вырезается деталь, размер которой совпадает с основанием. Он укладывается поверх топливного бака и закрепляется по краям основания.

Из подготовленного шнура делаем фитиль и опускаем его в бак с топливом. Виды и инструкция по их изготовлению рассмотрены в другой нашей статье.

Мелкоячеистая металлическая сетка станет надежной основой для укладки декоративных камней или керамических дров — эстетических элементов для украшения устройства

Гальку или любые другие камни укладываем поверх сетки так, чтобы они полностью закрывали ее. Камни будут выполнять не только декоративную функцию. Они частично отводят тепло, которое будет передаваться от горелки к металлической сетке.

Таким образом можно защитить стекло от растрескивания. Теперь можно поставить стеклянный корпус на место. Компактный биокамин готов к использованию.

Инструкция по сборке большого биокамина

Если вам нужно сделать большой биокамин, то самым сложным будет изготовление топливного бака. Проще всего приобрести готовую вещь в специализированном магазине.

Если вы планируете изготовить бак самостоятельно, вам необходимо взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможны нежелательные химические реакции и даже появление ядовитых паров.

В специализированных магазинах продаются топливные баки из нержавеющей стали для биокаминов. Они оснащены удобными клапанами для тушения пожара

Собственно бак должен состоять из двух отсеков. Нижняя предназначена для заправки. Пары горючей жидкости горят в верхнем отсеке. Между этими отсеками должна быть разделительная пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.

Самый популярный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Цилиндрическую емкость сделать проще. Для этого можно взять обычную кружку и накрыть ее вырезанной крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что довольно удобно.

Таких кружек-емкостей в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу. Важно не забыть вынуть ручки из кружек. Делать это нужно аккуратно, чтобы не образовалась дырка.

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполняем напольную модель с двумя стеклянными экранами. Для работы необходимо подготовить огнеупорное стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стеклянных, пластиковых или металлических ножек.

Кроме того, для изготовления основания нам понадобится толстая фанера или гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начнем снизу. Лист фанеры размечаем и аккуратно вырезаем из него боковые части коробки-основы и верхней панели. Дно коробки делать не будем.

Во-первых, его наличие значительно усложнит конструкцию. Во-вторых, без него крепить листы стекла будет гораздо удобнее. Готовим два куска деревянного бруска, на который будет крепиться фанера.

Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Конструкция основания может быть самой разной — в виде консоли, столика, ящика

На вырезанной из фанеры панели намечаем место, где будет крепиться топливный бак. Вырезаем необходимое посадочное отверстие для бака. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обработаны.

Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпаклевкой. Получившуюся основу декорируем любым подходящим способом: краской, лаком и т.д.

Готовим стеклянные панно. Сначала вырезаем две детали нужного размера. В каждом из них нужно просверлить отверстия для декоративных креплений. Это достаточно сложно, ведь при малейшей ошибке стекло может треснуть. Если нет опыта такой работы, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания также сверлятся отверстия для крепежа.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропустите болт через основание, наденьте шайбу и затяните гайку. Делать это нужно с особой осторожностью, не прилагая чрезмерных усилий, иначе стекло может треснуть. Таким образом, устанавливаем оба стеклянных экрана.

В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекло может не выдержать нагрузки и треснуть. Разумно использовать более прочный вариант – закаленное стекло

На дно стеклянного листа нужно поставить ножки. Для этого в детали вставьте резиновые прокладки и установите их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, а не качаться.

Используя подготовленное отверстие, установите топливный бак и надежно закрепите его. Дизайн почти готов. Осталось задекорировать его камнями или керамическими поленьями, если это необходимо.

Выводы и полезное видео по теме

Делаем миниатюрный настольный биокамин:

Автоматический биокамин — что это такое:

Процесс изготовления биокамина:
