Высота установки сантехники: требования СНиП

Установку санитарно-керамических изделий следует производить в соответствии с требованиями СНиП 2.04.01-85, технических условий и инструкций заводов-изготовителей оборудования. Высоту, на которой устанавливаются санитарные приборы, следует принимать в соответствии с СНиП 3.05.01-85*.

Правила по установке сантехники

Монтаж внутренних санитарно-технических систем следует производить в соответствии с требованиями СНиП 3.05.01-85, СН 478-80, а также СНиП 3.01.01-85, СНиП III-4-80 и СНиП III-3-81.

До начала монтажа внутренних санитарно-технических приборов должны быть выполнены следующие работы:

• прокладка трубопроводов и воздуховодов
• установка в соответствии с рабочей документацией закладных деталей в строительных конструкциях для крепления оборудования
• обеспечение возможности включения электроинструментов, а также электросварочных аппаратов на расстоянии не более 50 м один от другого
• остекление оконных проемов в наружных ограждениях, утепление входов и отверстий

Общестроительные, санитарно-технические и другие специальные работы в санитарных узлах следует выполнять в следующей очередности:

1. Подготовка под полы.
2. Оштукатуривание стен.
3. Устройство маяков для установки трапов.
4. Установка средств крепления для трубопроводов.
5. Прокладка трубопроводов.
6. Проведение их гидростатического и манометрического испытания.
7. Гидроизоляция перекрытий (пола).
8. Огрунтовка стен.
9. Устройство чистых полов.
10. Установка ванн.
11. Установка кронштейнов под умывальники.
12. Установка деталей крепления смывных бачков.
13. Первая окраска стен и потолков.
14. Облицовка стен плитками.
15. Установка умывальников.
16. Установка смывных бачков.
17. Вторая окраска стен и потолков.
18. Установка водоразборной арматуры.

При монтаже санитарно-технических систем и проведении смежных общестроительных работ не должно быть повреждений ранее выполненных работ. Фаянсовые приборы устанавливают после монтажа трубопроводов перед последней окраской помещений.

При установке раковин и моек следует применять сифоны-ревизии, при установке умывальников и ванн — соответственно бутылочные и напольные сифоны.  Приборы размещают горизонтально или по отвесу. Корпус ванны и стальные трубы водопровода для выравнивания электрических потенциалов необходимо соединять специальным металлическим проводником.

В системах водоснабжения должна устанавливаться запорная арматура вентильного типа. Вентили и обратные клапаны необходимо размещать таким образом, чтобы вода или пар поступали под вентили (клапаны).

Обратные клапаны на трубах горячего водоснабжения (отопления) располагают строго горизонтально или строго вертикально — в зависимости от их конструкции. Счетчики воды размещают на высоте от 300 до 1000 мм от уровня чистого пола. Ось водомерного узла должна находиться в горизонтальном положении.

Водоразборные краны и смесители устанавливают выше бортов раковин на 250 мм, моек и умывальников — на 200 мм, считая от бортов до горизонтальных осей кранов или смесителей. Смесители, общие для ванн и умывальников, должны быть установлены на высоте 1100 мм, смесители для душевых поддонов — 800 мм от уровня пола до горизонтальной оси смесителя.

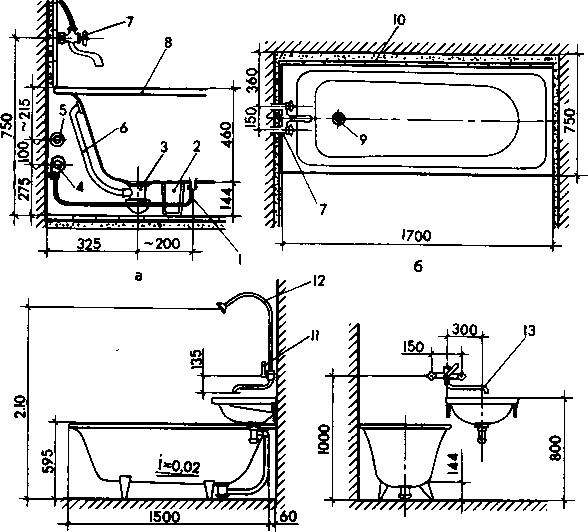

В соответствии с рекомендациями СНиП 3.05.01 п.3.11 и п.3.15 санитарно-технические приборы устанавливают на высоте по таблице № 1.

Таблица 1. Высота установки санитарно-технических приборов

п/п	Наименование приборов и запорной арматуры	Высота установки	п/п	Наименование приборов и запорной арматуры	Высота установки, мм
1	2	3	1	2	3
1	Кран или смеситель раковины	250 мм — от борта раковины	10	Умывальник	800 мм — от чистого пола до верха борта
2	Кран или смеситель мойки	200 мм — от борта мойки	11	Умывальник в школах	700 мм — от чистого пола до верха борта
3	Кран или смеситель умывальника	200 мм — от борта умывальника	12	Умывальник в детских дошкольных учреждениях	500 мм — от чистого пола до верха борта
4	Смеситель ванны	800 мм — от чистого пола (т. е. облицованного пола)	13	Раковина и мойка	850 мм — от чистого пола до верха борта
5	Водоразборный кран в сауне или бане	800 мм — от чистого пола	14	Раковина и мойка в школах	800 мм — от чистого пола до верха борта
6	Общий смеситель для ванны и умывальника	1000 мм — от чистого пола	15	Раковина и мойка в детских дошкольных учреждениях	500 мм — от чистого пола до верха борта
7	Кран для мытья полов, водоразборный кран	600 мм — от чистого пола	16	Ванна	600 мм — от чистого пола до верха борта
8	Смеситель для душа	1200 мм — от чистого пола	17	Писсуар	650 мм — от чистого пола до верха борта
9	Сетка душевая	2150 мм — от чистого пола	18

Примечания:

1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать (+,-)20 мм, а при групповой установке однотипных приборов (+,-)5 мм.
2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.
4. Расстояние между осями умывальников при групповой установке следует принимать не менее 650 мм, писсуаров — не менее 700 мм.
5. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены200 мм. помещения не менее

До испытаний систем канализации в сифонах в целях предохранения их от загрязнения должны быть вывернуты нижние пробки, а у бутылочных сифонов — стаканчики. При установке сантехнических приборов, чтобы не повредить их декоративное покрытие, применяют инструменты без зубцов. При использовании в работе инструментов с зубцами под губки инструмента надо подложить картонные или латунные полоски-прокладки.

При устройстве внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов. Для этого при установке на строительные конструкции в креплениях трубопроводов используют резиновые или другие шумопоглощающие и виброзащитные подкладки из резинового листа.

Нормативные требования

Нормативные требования по установке трубопроводной арматуры согласно СНиП 2.04.01 п.10.5 приведены в таблице № 2.

Таблица 2. Нормативные требования по установке трубопроводной арматуры для водопровода холодной и горячей воды

При покупке сантехнических приборов наличие невидимых трещин определяют на слух путем простукивания изделия, находящегося на деревянной подставке, деревянным молотком весом около 250 г. Изделие, имеющее трещины, при простукивании издает дребезжащий звук.

Наличие посечек и царапин определяют визуально при протирке, поверхности изделий тканью, смоченной в 0,1%-ном растворе метиленового синего раствора. При наличии посечек и царапин они заполняются синим раствором и обнаруживаются визуально без применения увеличительных приборов.

Высота установки сантехники

2. Bathstudio.ru
3. Высота установки сантехники

Это важно знать

Высота установки смесителей от уровня чистого пола:

• 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
• 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
• 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
• 1200 мм для смесителей душа.

* Умывальник — керамическое изделие, то, что обычно мы называем раковиной

** Раковина (согласно ГОСТ 30493-96) — раковина стальная эмалированная. Мойка — та что для кухни.

Высота установки смесителей от уровня чистого пола:

• 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
• 800 мм для смесителей видуаров с косым выпуском;
• 1000 мм для смесителей видуаров с прямым выпуском;
• 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
• 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
• 1200 мм для смесителей душа.

Душевые головки должны устанавливаться на высоте:

• от 2100 до 2250 мм, отмеренной от низа сетки душа до уровня чистого пола;
• от 1700 до 1850 мм в кабинах для инвалидов;
• 1500 мм, отмеренной от днища поддона, в детских дошкольных учреждениях. Отклонения от размеров, указанных в настоящем пункте, не должны превышать 20 мм.

Установка настенного смесителя (и почему ваш подрядчик этого не хочет)

Загрузить эту страницу в формате PDF

Настенные смесители — это старомодная функция, которая находит новую жизнь как на кухне, так и в ванной комнате. Эти элегантные смесители охватывают всю гамму от старомодного деревенского стиля до чрезвычайно минималистского и современного. Поскольку они не так распространены, как раньше, они выглядят очень элегантно и дизайнерски. Но установка настенного смесителя может быть намного сложнее, чем установка более обычной раковины, монтируемой на палубе; есть несколько проблем, о которых вы должны знать, прежде чем сделать решающий шаг.

Spacing

Широко распространенный настенный смеситель для ванной комнаты с водопадом AB1796-PC в полированном хроме от Alfi

Теоретически установить настенные смесители не сложнее, чем любой другой тип смесителя. К сожалению, это не может быть дальше от истины; установка смесителя на стене создает целый ряд уникальных проблем, которые хотя и не являются непреодолимыми, но несколько усложняют ситуацию. Во-первых, смесители, как правило, являются одной из последних вещей, которые вы устанавливаете во время капитального ремонта. Но с настенным смесителем вам нужно будет установить оборудование в самом начале строительства, прежде чем выполнять какие-либо другие работы со стеной.

Купить Настенные смесители для ванной комнаты:

Серия Voce Однорычажный настенный смеситель для раковины L-AZ023 в полированном хроме от Anzzi

Вы можете установить стандартный смеситель непосредственно в предварительно просверленные отверстия в раковине или столешнице, но настенный смесители не поставляются с готовым руководством. Это означает, что вам нужно иметь все под рукой — смеситель и сантехнику, раковину, гипсокартон, плитку для фартука и все остальное, что может повлиять на положение смесителя по отношению к раковине — чтобы получить максимально возможную оценку до происходит любая установка. Возможно, худшая часть, однако, заключается в том, что настенные смесители должны быть установлены между двумя настенными стойками. Если шпильки на стене за рассматриваемой раковиной не выровнены должным образом, вам нужно их переместить.

Магазин Anzzi Faucets:

Высота

Vocca Настенный мостовой смеситель для туалета из итальянской латуни A1405-44LMIB-2 от Rohl

Установка смесителя на нужной высоте не менее важна, чем правильное расстояние. Наконечник насадки по закону должен быть как минимум на один дюйм выше уровня раковины и, как правило, немного выше, чем это более удобно для использования. Тем не менее, чем выше вы разместите кран, тем сложнее будет контролировать, куда течет вода, когда вы его включаете. Другими словами, тем больше вероятность того, что он разбрызгивается. Не существует установленного стандарта высоты установки настенного смесителя, и, к сожалению, также не так много места для проб и ошибок, так как вам необходимо установить монтажное оборудование, прежде чем вы сможете подключить (и протестировать) сам смеситель. .

Длина

Современный смеситель для ванной комнаты с водопадом S1208NW от Sumerain

В зависимости от того, покупаете ли вы смеситель для кухни или ванной комнаты и какой тип раковины вы рассматриваете, настенные смесители бывают различной длины. Смесители, устанавливаемые на палубе, обычно имеют более или менее одинаковую стандартную глубину. Но настенные смесители могут иметь длину 6, 9 или 12 дюймов, чтобы вместить как различные раковины, так и различные параметры установки. Настенные смесители должны очищать не только край раковины, но и любое расстояние между стеной и раковиной. Это означает, что они часто должны быть намного длиннее, чтобы правильно выстроиться в линию.

Брызги

Двухрычажный настенный смеситель-водопад S1111CW от Sumerain

Вероятно, самая большая жалоба на настенные смесители как на кухне, так и в ванной комнате заключается в том, что они могут быть гораздо более склонны к разбрызгиванию. Обычно вы устанавливаете смеситель для монтажа на палубе в предварительно просверленные отверстия, чтобы смеситель каждый раз совпадал со сливом. Но добиться правильного баланса высоты, глубины и выравнивания сложнее без этих стандартных сверлений. Необычные или накладные раковины и смесители в виде водопада могут еще больше усложнить задачу. Если вы установите раковину слишком далеко в любом направлении, вода может попасть на раковину под странным углом, вызывая брызги и брызги.

Смесители для магазинов от Sumerain:

Изоляция

Хромированный смеситель для настенного монтажа с двумя ручками VG05002CH от Vigo Industries

Установка настенного смесителя на наружную стену (что может быть разрешено не во всех местах — обязательно ознакомьтесь с местным кодом). ) представляет свой собственный уникальный набор вопросов. Если вы живете в более холодном климате, сантехника гораздо более подвержена воздействию элементов и может быть более восприимчива к замерзанию. Важно убедиться, что все оборудование правильно изолировано, и осознавать риск, особенно когда наступает очень холодная погода.

Reach

Смеситель для настенного монтажа с одной ручкой VG05001CH в цвете Chrome от Vigo Industries

Длинные изливы помогают компенсировать расположение раковины, монтируемой на стене. Но имейте в виду, что фактические элементы управления краном почти всегда будут прямо у стены. Это может показаться не такой уж большой разницей, но может быть проблемой доступности, в зависимости от планировки вашего пространства. Если раковиной будут пользоваться маленькие дети (или кто-либо с такой же короткой досягаемостью), эти несколько дюймов могут сделать ручки недоступными. Точно так же, если вы планируете соединить настенный смеситель с очень большой кухонной раковиной, глубина их объединения может сделать всю установку немного неудобной в использовании.

Замена

Настенный смеситель для ванной комнаты с одной рукояткой AB1468-BN от Alfi

И последнее, но не менее важное: хотя замена стандартного смесителя — это чрезвычайно простая работа, которую можно сделать своими руками, после того, как вы установили настенный смеситель, вам действительно нужно остаться. Сантехника встроена и обычно выложена плиткой в ​​стене. Это означает, что для замены смесителя вам как минимум придется вырвать и заменить заднюю стенку. Это касается не только смены стилей: то же самое относится и к поломке крана. Вы действительно хотите убедиться, что приобретаемый вами смеситель очень высокого качества с прочной латунной конструкцией, чтобы продлить срок службы смесителя. И проведите собственное исследование: покупка смесителя у уважаемой, известной компании, которая с готовностью поставляет запасные части, может означать разницу между возможностью починить смеситель и необходимостью замены всей стены.

Тем не менее, проблемы, связанные с настенными смесителями, не являются непреодолимыми. Знание того, что они из себя представляют, до начала проекта — лучший способ свести к минимуму многие из них. Настенные смесители имеют великолепный внешний вид, модный и неподвластный времени, и для многих они стоят дополнительных усилий.

Все смесители для ванной:

Что вам нужно знать

Настенные смесители, как следует из названия, крепятся к стене за раковиной, создавая впечатление, что они парят над раковиной.

Популярный выбор в школах, медицинских и коммерческих целях, как в туалетах, так и на кухнях.

Когда элегантные варианты дизайна сочетаются с фартуками, они становятся элегантным элементом дизайна. Кроме того, настенные смесители доступны в бесконтактном стиле, что еще больше способствует чистому и стильному дизайну. Настенные смесители также облегчают очистку зоны раковины и обеспечивают доступ к раковине для мытья рук и других задач.

Смесители для настенного монтажа могут быть более сложными в установке, чем смесители для монтажа на столешницу, однако мы твердо убеждены, что красивый и функциональный дизайн стоит того, чтобы немного поработать. Вот 6 вещей, которые нужно знать, чтобы избежать проблем до, во время и после установки настенного смесителя.

Познакомьтесь с настенным смесителем Alpina, который полюбился архитекторам.

1. Выравнивание

Поскольку водопровод проходит через стену, настенные смесители требуют тщательного планирования и оценки расстояния до установки. Вот почему.

Во-первых, фурнитура устанавливается в начале строительства, пока стена еще открыта. Во-вторых, настенные смесители устанавливаются между двумя стенными стойками. Шпильки и сантехника должны быть на одном уровне с раковиной, шкафом, столешницей, подкладкой, плиткой для фартука и всем остальным, что влияет на расположение смесителя и раковины. Если шпильки и сантехника не выровнены, как планировалось, их придется переместить, что является дорогостоящим и трудоемким проектом, которого лучше избегать. За исключением этого, раковина и ее аксессуары будут несовместимы, и привлекательность дизайна, над которой вы так усердно работали, будет испорчена.

2. Высота

В соответствии со стандартами ADA высота столешницы не должна превышать 36 дюймов. Важно помнить, что чем выше она расположена от раковины, тем сложнее контролировать струю воды, что приводит к разбрызгиванию. Поскольку монтажное оборудование устанавливается перед краном, а форма крана является фактором как простоты использования, так и разбрызгивания, после завершения установки не остается места для ошибок или легкой регулировки.

Наши бесконтактные настенные смесители серии Alpina включают в себя прочные монтажные рамы, которые обеспечивают значительные преимущества при установке, поскольку все ключевые компоненты, включая монтажную пластину для настенного смесителя, балку для крепления раковины, блок управления и слив, имеют высоту регулируемый. Это означает, что настенную систему можно легко, безопасно и надежно адаптировать практически к любой ситуации установки. Как только высота определена, легко сопоставить все остальные кадры с одинаковой высотой. Итак, все смесители и раковины центрированы и выровнены.

3. Досягаемость

Поскольку смесители для настенного монтажа выступают из стены, они располагаются дальше от раковины, чем смесители для напольного монтажа. Разница может составлять несколько дюймов. Это означает, что досягаемость — расстояние, на которое смеситель простирается от стены, — так же важна, как и высота. Небольшой радиус действия может сделать установку немного неудобной для детей, взрослых с небольшим радиусом действия или если смеситель совмещен с очень большой раковиной. К счастью, смесители для настенного монтажа обычно имеют длину от 6 до 12 дюймов, поэтому существует множество вариантов для различных раковин и глубин. Но важно помнить о досягаемости и снимать некоторые мерки, прежде чем сделать выбор, чтобы обеспечить хорошую посадку. Если вам нужны рекомендации, проконсультируйтесь со своим дизайнером и/или производителем или продавцом смесителя.

4. Брызги

Как отмечалось ранее, установка смесителя слишком высоко над раковиной может привести к чрезмерному разбрызгиванию воды на стену и пол, а также на одежду. После того, как смеситель установлен, а чрезмерное разбрызгивание все еще сохраняется, вы можете попробовать добавить другой аэратор, чтобы устранить проблему.

С нашими бесконтактными настенными смесителями Alpina брызги можно проверить и устранить с помощью регулируемой перекладины. Перекладина позволяет точно установить расстояние между смесителем и раковиной во время установки, чтобы обеспечить достаточное пространство для использования раковины

5.

Поверхность стены

Варианты поверхности стены являются простым соображением, поскольку кран поддерживается водопроводными трубами. Стабильная водонепроницаемая подложка сделает свое дело. Фартук может быть простым, как водостойкая краска, традиционным, как плитка, или современным, как каменная плита. Выравнивание настолько важно, что его стоит повторить: если фартук облицован плиткой, позаботьтесь о том, чтобы линии затирки совпадали с краном, чтобы все было по центру. Точно так же, если вы используете фартук из каменной плиты, отверстия для крана и ручек должны быть идеально отцентрованы.

6. Техническое обслуживание, ремонт и    замена

Поскольку сантехника для настенных смесителей встроена непосредственно в стену, техническое обслуживание, ремонт и/или замена могут быть трудоемкими и дорогостоящими.

Бесконтактные настенные смесители Alpina имеют конструктивные особенности, облегчающие доступ. Электроника и соединения для подачи воды размещены в легкодоступных компактных блоках управления под палубой, что упрощает установку и обслуживание.
