Картридж является неотъемлемой частью современного смесителя. Его функция состоит в регулировке интенсивности истечения и температуры водяного потока. Картридж для смесителя представлен в разнообразных вариантах, что определяется конструкцией, материалом изготовления и типоразмером. В случае сбоя в работе сантехнического оборудования понадобится выполнить замену его внутренней части. В статье мастер сантехник расскажет, о его устройстве и замене.

Что это такое

Картридж является одной из самых важных частей смесителя и выполняет очень важную функцию. Без этой детали система не будет работать. Именно картридж регулирует напор подачи воды и ее температуру. Внешне он выглядит как небольшой пластмассовый цилиндр, снизу у него есть три отверстия, сверху – шток. Через эти отверстия поступает горячая и холодная вода.

Внутри картриджа есть пластина, когда она поворачивается, вода смешивается. Когда пластина смещается – меняется напор воды. Вместо пластины, может использоваться небольшой по величине шарик, который, перекатываясь, закрывает то отверстие с горячей водой, то отверстие с холодной. Шток сверху – это продолжение ручки крана.

Виды

Учитывая принцип функционирования, выделяют следующие разновидности картриджей:

• Для однорычажного смесителя – вода регулируется с помощью единственного рычага; одноручные краны используются в ваннах, на кухнях;
• Для душа – устанавливаются только двухвентильные смесители;
• Для термостатического смесителя – человек самостоятельно устанавливает постоянную температуру и напор.

По устройству картриджи бывают двух типов:

• Шаровой картридж. Внутри есть шар, который под действием ручки перекатывается и закрывает либо одно отверстие, либо сразу два. В эти отверстия подается вода, одно предназначено для горячей воды, второе – для холодной. Так происходит смешивание воды. Кроме того, под действием шара изменяется напор подаваемой воды;
• Дисковый картридж. Вместо шара, используется диск, также его называют пластиной. Сам диск по диаметру является меньше диаметра корпуса картриджа, поэтому он может поворачиваться и смещаться внутри. Когда диск поворачивается, он закрывает одно из отверстий, и из крана поступает более горячая или прохладная вода. При смещении диска регулируется напор подаваемой воды. Внутри керамического картриджа устанавливаются только диски, керамических шаровых картриджей не существует.

Основное различие между двумя видами картриджей заключается в следующем: шаровой устанавливают, если смеситель рычажного типа, а дисковый отлично подходит как для рычажного, так и для двухвентильного смесителя.

Внутреннюю часть детали составляет металлический или керамический запор. Керамические картриджи считают долговечными. В них встроены два или три керамических диска, которые достаточно плотно фиксируются. В этих пластинках есть три отверстия для регулировки температуры и напора. С элементом из керамики возникает меньше проблем, регулировка подачи воды плавная, и работает он практически бесшумно. Но если между пластинами попадет песок и керамический картридж перестанет работать, то его придется заменить. Деталь ремонту не подлежит.

Бывают термостатические картриджи, которые чаще всего устанавливаются на смесителях умывальников в кафе или в душевых кабинах гостиниц. Термостат поддерживает установленную вручную температуру, а также он поддерживает постоянное давление напора. Термостатические картриджи очень удобно использовать в домах, где есть дети или пожилые люди. Конструкция защищает от ожогов, если вдруг подача холодной воды прекращается. Существуют специальные картриджи для смесителей в душе, которые называют диверторы. Водораспределитель работает на 4–5 режимах. Соответственно, устройство детали отличается от других картриджей.

Габариты

Для каждой модели смесителя рекомендуется приобретать определенные модели. Выбирая картридж, всегда стоит обращать внимание на его диаметр, ведь именно диаметр принимают за размер изделия. Так, самыми ходовыми являются размеры 28, 32 и 35 мм. Они отлично подходят для смесителей в ванной для умывальника или на кухне. В ванной для кранов часто используются картриджи с диаметром от 40 до 46 мм.

Существует заблуждение, что диаметр влияет на прочность детали: чем больше диаметр – тем больше прочность. У фирменных моделей диаметр никак не связан с качеством, от размера не зависит износостойкость картриджа. Но у большинства сантехнических приборов, у которых страна-производитель – Китай, качество действительно зависит от размера. Нужно отметить, что стандартные размеры (28, 32, 35 и 40 мм) могут не подойти.

Некоторые производители, продукция которых относится к высокому ценовому сегменту, изготавливают смесители под маленькие картриджи, например, 18 или 25 мм.

Комплектующие

Картридж состоит из разных элементов. Стоит рассмотреть их подробнее:

• Важно, чтобы в конструкцию не попадал воздух и лишняя влага, поэтому у большинства картриджей имеются прокладки из резины. Они обеспечивают плотное прилегание элементов между собой и препятствуют попаданию жидкости;
• Керамические детали быстро выходят из строя из-за песка, поскольку в нефильтрованной воде его много. Металлическая сетка, установленная на отверстиях, не дает проникнуть частичкам;
• Душевой переключатель – это важная часть смесителя. Он перенаправляет поток воды либо на кран, либо на душ. Сейчас большей популярностью пользуются картриджные переключатели, хотя существуют также золотниковые и пробковые.

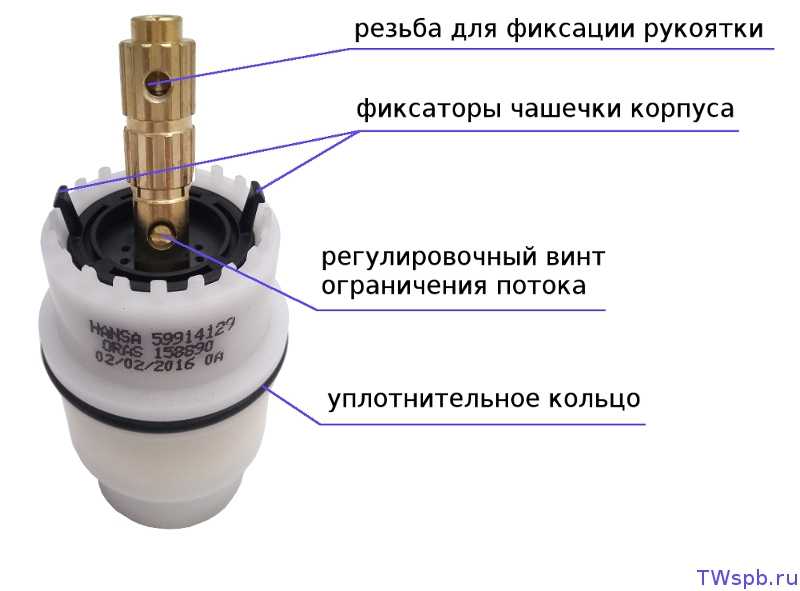

Сам картридж состоит из следующих элементов:

• Пластиковый корпус;
• Втулка со штоком;
• Верхний диск;
• Шайба под верхний диск;
• Нижний диск;
• Отверстия, дополненные резиновыми уплотнителями.

Обзор производителей

В настоящее время магазины сантехники предоставляют большой выбор различных инструментов и деталей. Производители смесителей занимаются и производством картриджей. Стоит рассмотреть популярных производителей:

• Vidima. Эта компания занимает одно из ведущих мест на рынке, она существует более 60 лет. Vidima производит отличные душевые гарнитуры, смесители и их комплектующие. Продукция, которую предлагает болгарская компания, обычно обходится дешевле, чем сантехнические приборы такого же качества от другого производителя. Картриджи у данного производителя только керамические.
• AM. PM. Картриджи этой фирмы обладают повышенной пропускной способностью, примерно 43 л/мин. У стандартных моделей пропускная способность в 2 раза меньше. Такие картриджи хорошо подходят для установки в ванной. Если появится желание принять ванну, то необходимый объем воды наберется очень быстро. AM. PM производит большое количество моделей с термостатом. Картридж с диаметром 35 мм принято считать стандартным, поэтому данная компания преимущественно производит детали такого типа.
• Oras предлагает передовое сантехническое оборудование. Товар приобретается как для установки дома, так и для использования в общественных местах. Этой компании доверяют многие люди, ведь она давно зарекомендовала себя на рынке. Единственным недостатком данной продукции является цена, она довольно высока.
• Hansgrohe. Продукция этого производителя считается надежной. Детали Hansgrohe легко найти в магазинах, часто именно их советуют приобрести консультанты. Цена на картриджи не самая высокая, но и не бюджетная.
• Среди Китайских производителей есть немало достойных производителей, например, Tivoli и Santide. Но обычно на продукцию нет гарантии, что сильно отталкивает покупателей.

Существует мнение, что импортные картриджи непригодны для нашей воды. Это мнение является ошибочным, ведь продукция знаменитых марок проходит тесты, а также соответствует европейским стандартам качества. Например, компания Hansgrohe тестирует свой товар. Помещая его в солевой раствор на 48 часов, производитель проверяет устойчивость материала и механизма к агрессивной среде.

Знаменитые импортные компании обычно производят качественную продукцию и предоставляют хороший гарантийный срок, поэтому стоит обратить внимание именно на их картриджи.

Как выбрать

Если принято решение приобрести новый смеситель, то сразу же стоит купить запасной картридж. Поломка может произойти в любой момент, тогда не придется бегать и искать в магазинах сантехники нужную модель. Если запасной детали нет, то в магазин придется идти со старым картриджем. Без него существует риск сделать неправильный выбор, вряд ли покупатель знает диаметр, высоту и модель. В специализированном отделе продавцы помогут определиться с выбором детали. Иногда не удается извлечь картридж из смесителя. Чтобы не повредить пластмассовый корпус, следует обработать поверхность детали и смесителя специальной смазкой. Масло, входящее в состав данного раствора, подействует через 2–5 минут, тогда без особых усилий можно извлечь деталь.

При выборе картриджа рекомендуется обращать внимание на несколько моментов:

• Детали бывают разборные и неразборные. Обычно в магазинах чаще встречаются неразборные, но их нельзя ремонтировать, в таких случаях помогает только полная замена картриджа. Разборные элементы можно почистить и смазать;
• Стоит обратить внимание на размер. Под размером подразумевается диаметр, высота и длина штока. Если картридж с ножкой, то высота ножек у нового и старого картриджей должна быть абсолютно одинаковой. Из-за неправильно подобранного размера вода в смесители может сильно шуметь или поворот рычага может стать слишком тугим. А также следствием неправильного выбора картриджа является трещина на душевом шланге и протечка соединений смесителя;
• Пазы и выступы на картридже нужны для того, чтобы зафиксировать его в смесителе. Их расположение на старом картридже должно полностью совпадать с расположением на новом, иначе закрепить эту деталь не получится.

• Конечно, лучше приобретать детали известных производителей. Их гораздо легче найти в магазинах и гарантийный срок немаленький;
• Обычно крупные, зарекомендовавшие себя компании имеют сертификат ISO 9001: 2000, наличие которого свидетельствует о соблюдении правил производства. Если данный документ был предоставлен, то, скорее всего, продукция качественная;
• Существует еще один документ, который нужно учитывать при покупке картриджа. Это гарантия, что данная партия деталей прошла проверку на давление 3,5 атм.

Как установить

Заменить картридж не составляет большого труда. Для демонтажа понадобятся следующие инструменты:

• Пассатижи;
• Отвертка;
• Разводной ключ;
• Шестигранник;
• Фонарик.

Конечно, потребуется и новая сменная деталь. При замене картриджа стоит придерживаться следующей пошаговой инструкции:

• Перед началом работы следует перекрыть холодную и горячую воду;
• Затем открыть кран и дождаться, когда вытечет оставшаяся вода;
• Аккуратно нужно снять со смесителя заглушку; на ней обычно указано, с какой стороны подача горячей и холодной воды;
• Не стоит торопиться, ведь очень важно не поцарапать деталь и сохранить ее вид;
• Сняв заглушку, будет виден винт-фиксатор, который нужно снять, используя для этого шестигранник;
• Если смеситель установлен давно, то, скорее всего, резьба будет загрязнена ржавчиной; можно попытаться удалить этот налет специальной смазкой, которая применяется для извлечения картриджа;
• Следует снять ручку смесителя, под ней находится защитное кольцо; его нужно открутить, инструменты для этого не понадобятся, сделать это можно вручную;
• Следует открутить прижимную гайку разводным или гаечным ключом;
• Только после этого сломанный картридж можно вынуть;
• Перед установкой новой детали обязательно стоит прочистить внутреннюю поверхность и элементы смесителя;
• На месте установки нового картриджа не должно быть следов ржавчины, пазы и выступы на картридже должны совпасть, в противном случае это приведет к поломке смесителя;
• После смены картриджа нужно собрать детали обратно;
• Сначала, используя гаечный ключ, необходимо закрутить прижимную гайку;
• Защитное кольцо стоит закрепить вручную и зафиксировать ручку смесителя;
• Для установки винт-фиксатора потребуется шестигранник;
• Последней закрепляется заглушка.

Замена картридж – это очень легкая задача. Инструменты, которые используются в работе, найдутся у каждого в доме. Все, что требуется сделать – это снять элементы и после их замены установить на прежнее место. Гораздо большее затруднение вызывает выбор картриджа. Но если приобретен качественный картридж, соответствующий предыдущей детали по всем параметрам, то можно быть уверенным, что смеситель прослужит долго.

Рекомендации по эксплуатации

Чтобы смеситель не ломался, нужно соблюдать некоторые правила:

• Часто картриджи выходят из строя под влиянием слишком агрессивной среды – воды. В ней содержится много песка и других примесей. Керамические пластины в картридже перестают работать из-за частичек песка. Если деталь неразборная, то после поломки ее придется выбросить, починить или заменить элементы не удастся. Это доставит дискомфорт, ведь во время ремонта вода будет перекрыта, воспользоваться ею не получится;
• Чтобы избежать такой ситуации, можно установить фильтр, который будет выполнять защитную функцию;
• Многие забывают, что нужно периодически промывать смеситель. Минимум один раз в год следует очищать детали специальным раствором или средством для мытья посуды. С известковым налетом отлично справляется уксус. Следует намочить уксусом тряпочку и аккуратно удалить налет. Запрещается использовать металлические губки и шкурки, ведь они могут повредить защитный слой;
• Запоры картриджа отчищаются точно так же, в ход идут уксус, мягкая щеточка и моющие средства. Рекомендуется смазывать пластины разборного картриджа специальными растворами, в состав которых входят масла. Если на детали есть трещины или отломился шток, то очищать и использовать его не стоит;
• Картриджи с термостатом иногда могут сбиваться, нужно просто изменить настройки. Это с легкостью можно сделать самостоятельно;
• Иногда после замены картриджа смеситель подтекает. Причиной этому может быть песчинка, попавшая между деталей, или гайка, которую неплотно присоединили. Поэтому, если возникнет подобная проблема, придется снова разобрать смеситель и обработать его внутри;
• Осторожно следует обращаться с ручкой. Часто детали ломаются из-за резкого давления поступающей воды.

Правильная замена картриджа поможет значительно продлить срок службы смесителя. Достаточно внимательно изучить инструкцию, которую предлагает производитель, и следовать правилам по выбору, установке и эксплуатации детали.

Человек, не занимающийся сантехническими работами, с легкостью справится с заменой картриджа, а также сможет самостоятельно отремонтировать смеситель в ванной или на кухне.

Видео

В сюжете — Как заменить картридж в одноручковом смесителе

В сюжете — Ремонт керамического картриджа

В продолжение темы посмотрите также наш обзор Гибкая подводка, на что обратить внимание при выборе

Источник

https://santekhnik-moskva.blogspot.com/2020/02/Kartridzh-dlya-smesitelya.html

Картридж для смесителя

Всё больше людей в наше время отдает предпочтение однорычажным смесителям. Они есть в модельном ряду практически у каждого производителя современной сантехники. Но, как и любая техника, смесители периодически выходят из строя. Чинить их или покупать новые?Это зависит от причины и масштаба поломки. Как правило, проблема чаще всего кроется в картриджах для смесителей. О них мы сегодня и поговорим. Оказывается, картридж смесителя для ванной, ванной с душем, кухни или душевой кабины — не такая уж сложная вещь, и заменить его в случае неисправности вполне можно своими силами. Из данной статьи вы узнаете, что представляет из себя эта деталь, какой картридж для смесителя лучше и как производится замена картриджа в смесителе.

Виды картриджей для смесителей

Существует два основных вида таких картриджей — это шаровой и дисковый. Они различны по строению и примерно одинаковы по своему качеству и сроку службы. Давайте рассмотрим их различия и особенности.

1. Шаровой картридж представляет собой пустой шар с двумя отверстиями. Он изготавливается из нержавеющей стали и называется также «регулирующая головка». Снизу к нему подходят водопроводные коммуникации. Когда шар вращается, отверстия смещаются и открывают доступ горячей или холодной воде. Или же эти два потока смешиваются внутри шара, давая на выходе теплую воду. Такие картриджи абсолютно герметичны благодаря своей плотной усадке и оснащению специальными прокладками. Поэтому, если шаровой картридж вдруг начал протекать, ищите проблему именно в разгерметизации его отверстий.
2. В другом виде картриджей главным рабочим элементом являются металлокерамические диски. Поэтому такие картриджи для смесителя называют дисковыми или, чаще всего, керамическими. Механизм работы такого картриджа следующий. При повороте рычага верхний и нижний диски смещаются по отношению друг к другу, открывая доступ той или иной воде. Также наклоном рычага можно регулировать напор воды. Керамические картриджи используются и в двувентильных смесителях — для каждого рычага устанавливается по одному картриджу. Картриджи для смесителей могут быть оборудованы не двумя, а тремя керамическими дисками (один из них будет промежуточным, выполняя вспомогательную функцию). Чаще всего их устанавливают в системах с низким давлением воды.

Как поменять картридж в смесителе?

Поскольку картриджи для смесителя являются сменными деталями, то приобретать новый смеситель в случае выхода из строя картриджа не стоит. Достаточно будет заменить сам картридж.

1. Первым делом перекройте подачу горячей и холодной воды.
2. Снимите декоративную часть, на которой находится цветная маркировка горячей и холодной воды.
3. Под этой заглушкой располагается винт. Открутите его и снимите рычажок, который находится на штоке картриджа.
4. Уберите декоративное кольцо, а затем открутите прижимную гайку.
5. Извлеките старый картридж.
6. Поставьте на его место новый, стараясь разместить его в те же пазы. При этом выступы на картридже обязательно должны совпадать с отверстиями на самом смесителе.
7. Когда картридж установлен, соберите смеситель в обратной последовательности (прикрутите прижимную гайку, верните на место кольцо и рычаг, закрутите винт и оденьте декоративную заглушку).
8. Включите воду и проверьте, не протекает ли смеситель. Если это так, возможно, вы выбрали картридж не того типа или же выступы не совпадают с разъёмами смесителя. Проблемой также может стать мелкая песчинка, попавшая между керамическими дисками. Попробуйте еще раз повторить пункты 1-8 — возможно, вы просто неправильно выполнили то или иное действие.

Статьи по теме:

2 типа картриджей для кранов: керамические и термостатические

Этот пост может содержать партнерские ссылки. Если вы воспользуетесь этими ссылками для покупки чего-либо, мы можем получить небольшую комиссию. Спасибо.

Вы когда-нибудь задумывались, как температура воды в кране остается постоянной? Ну, все дело в картриджах крана.

Картриджи для кранов — это всего лишь один из четырех типов кранов: шаровые, дисковые, компрессионные и картриджные.

Картриджи для смесителей бывают двух типов: керамические и термостатические.

Но что это?

В этой статье я расскажу, что такое картриджи для кранов, два типа картриджей для кранов (и как они работают), а также признаки износа, на которые следует всегда обращать внимание.

Давайте приступим!

Содержание

 [показать]

Что такое картридж для крана?

Картридж является важным компонентом общей производительности смесителя. Взяв на себя огромную роль, эта небольшая часть отвечает за управление потоком и составом поступающей в нее воды.

В чем разница между клапаном и картриджем?

Хотя на первый взгляд они могут показаться похожими, эти два предмета имеют существенные различия, когда речь идет об их конструкции, назначении, типах, установке и обслуживании.

В то время как основной задачей клапана является управление потоком воды, картриджи предназначены для контроля и регулирования температуры используемой воды.

Как работает картридж крана?

Картридж смесителя является неотъемлемой частью системы клапанов, обеспечивая структурную поддержку и позволяя смесителю выполнять свои функции регулирования расхода воды.

При вращении рукоятки смесителя картридж запускает поток воды из клапана смесителя. Он регулирует температуру воды, выходящей из отверстий, облегчая поток как холодной, так и горячей воды из каждого входа.

Картриджи для смесителей популярны в однорычажных смесителях, поскольку они управляют как горячей, так и холодной водой. С другой стороны, смесители со штоком управляют только одним или другим, поэтому они популярны в смесителях с двумя ручками. Оба могут использоваться в различных типах смесителей для ванных комнат и типах кухонных смесителей.

2 типа картриджей для кранов

1. Картриджи с керамическим диском на четверть оборота

Картридж с керамическим диском состоит из двух керамических дисков с несколькими маленькими круглыми отверстиями, просверленными в них.

Принцип работы

Ручка крана соединена с одним диском, который жестко зафиксирован, а другой диск может двигаться вместе с ним.

Когда два диска правильно выровнены, система подачи воды открывается и проходит через кран.

Как только трубы перестают быть на одном уровне, вода перестает двигаться.

2. Термостатические картриджи

Термостатические картриджи представляют собой цилиндрические приспособления, обычно изготовленные из керамики или металла, которые считаются необходимым элементом смесительного клапана.

Как это работает

Картридж содержит элемент, чувствительный к температуре воды.

Его размер будет колебаться в зависимости от температуры, которой он подвергается, функционируя вместе с поршнем, который отвечает за управление потоком как горячей, так и холодной воды.

Различия между 20-гранными картриджами 1/2″ и 3/4″

Эстетически наиболее заметным различием между 20-гранными картриджами 1/2” и 3/4” является размер резьбы, который определяет диаметр отверстия, в которое вставляется картридж или наливной шланг.

В жилых домах 1/2 дюйма считается стандартным размером, а 3/4 дюйма считается средним размером.

Выбор размера зависит от того, сколько воды вам нужно, поскольку размер напрямую зависит от количества воды.

Различия между 16-точечными и 20-точечными картриджами

Два распространенных четвертьоборотных керамических дисковых картриджа — это 16-точечные и 20-точечные картриджи, которые различаются по форме, размеру и количеству выступов. канавки или шлицы на стержне.

Шлицы на картридже должны совпадать с шлицами на ручке крана.

По функциональному назначению 20-точечный картридж, вообще говоря, требует меньшего количества оборотов для включения – за счет этого можно добиться большей точности и контроля расхода и температуры воды.

Индикаторы замены четвертьоборотных керамических дисковых картриджей

Если ваш смеситель использовался какое-то время и вы заметили один из следующих признаков, вероятно, пора заменить один или оба картриджа:

• Если ручка находится в закрытом положении, но вы испытываете протечку
• Когда-то гладкая и цельная, теперь ручку крана трудно крутить и поворачивать
• Температура воды становится все более непредсказуемой, иногда достигая экстремальных значений максимумы или минимумы.

Индикаторы замены картриджей термостата

Если срок службы вашей системы термостатических клапанов превышает несколько лет, и вы испытываете какие-либо из следующих признаков, весьма вероятно, что вам потребуется заменить картридж термостата:

• Температура колеблется во время использования
• Вода не достигает достаточно высокой температуры, даже когда рычаг повернут в максимальное положение
• Поток воды стал непостоянным и его трудно предсказать.

Общий вопрос о типах картриджей для смесителей

Как долго обычно служат картриджи для смесителей?

Срок службы картриджа крана зависит от нескольких факторов. В зависимости от марки, качества воды и качества воды картридж может прослужить от 15 до 20 лет.

Каковы признаки необходимости замены картриджа крана?

Есть несколько признаков того, что картридж крана необходимо заменить. К ним относятся внезапные изменения температуры воды, консистенция потока и наличие очевидных утечек.

Если вы заметили это — все признаки общего износа, а также минеральные отложения и локальную коррозию — вам может потребоваться ремонт или замена картриджа.

Могу ли я заменить картридж крана самостоятельно или следует нанять специалиста?

Хотя заменить картридж крана можно самостоятельно, важно отметить, что в некоторых случаях вам потребуется нанять профессионала. Простой ремонт легко сделать, но некоторые гарантии производителя могут потребовать лицензированного сантехника для выполнения задачи.

Как правильно выбрать картридж для смесителя, соответствующий моим потребностям и бюджету?

При выборе картриджа для смесителя, соответствующего вашим потребностям и бюджету, вам необходимо тщательно все обдумать. В то время как термостатические картриджи являются традиционными для душевых кабин, керамические диски имеют более длительный срок службы и потенциально лучшее соотношение цены и качества.

Если вы не уверены, проконсультируйтесь со специалистом и убедитесь, что вы проверили гарантию производителя перед покупкой.

Какой из них лучше, зависит от ваших потребностей и типа смесителя, с которым будет работать картридж. Тем не менее, одна из вещей, которые следует принять во внимание, — это подача воды, которая питает кран.

Известно, что керамические диски изнашиваются гораздо быстрее, если водопроводная вода загрязнена жесткой водой и/или чрезмерным содержанием отложений.

С другой стороны, термостатический картридж может выйти из строя из-за образования накипи и грязи.

Лично я поклонник керамических дисков, поскольку они предлагают гораздо более доступное долгосрочное решение. Кроме того, кажется, что технологии постоянно совершенствуются!

Независимо от того, выберете ли вы керамический диск или термостатический картридж, вы можете быть уверены, что сделаете отличный выбор для своего дома.

Что такое штоковые краны (и как их идентифицировать)?

Автор: Дино Пелле
2 февраля 2022 г. 3 февраля 2022 г.

Если в смесителях со штоком возникает протечка, проблему обычно легко устранить. Чаще всего это течь из носика или течь вокруг основания.

Но что это такое? Для новичка кран — это просто кран. Но есть три основных типа. Давайте узнаем различия и как идентифицировать.

Содержание

Что такое шток крана?

Шток — это все движущиеся части крана. Он имеет различные функции, в том числе количество горячей и холодной воды, которое вы получаете, и позволяет вам изменять температуру воды. Каждая ручка имеет свой узел штока.

Сантехники часто идентифицируют смесители по типу используемой системы штока. Вот почему, как правило, их часто называют «стволовыми кранами».

Разница между штоком и картриджем

Возможно, вы слышали, что штоковый кран называется картриджным краном. Хотя большинство людей считают их одинаковыми, на самом деле они разные.

Шток используется в двухвентильных смесителях, где одна ручка отвечает за подачу холодной воды, а другая – за подачу горячей воды. Картридж используется в смесителях для управления горячей и холодной водой всего одной ручкой. Его можно довольно легко отремонтировать. Однако сломанный или протекающий картридж следует заменять, а не ремонтировать.

Далее поговорим о трех разных типах.

Что такое штоковые краны?

Прежде чем приступить к ремонту смесителя, в первую очередь необходимо определить тип имеющегося у вас штокового смесителя. Вот три распространенных типа:

1. Смеситель со штоком и шайбой s

Смеситель с сидением и шайбой, также называемый компрессионным смесителем, является наиболее распространенным типом смесителя, особенно в старых домах. Смесители с сиденьем и омывателем имеют отдельные элементы управления горячей и холодной водой (две ручки; одна для горячей и одна для холодной).

В положении «ВЫКЛ» (закрыто) шток сжимает шайбу в скошенном гнезде, расположенном внутри основания. Это останавливает поток воды. Обратный процесс происходит, когда ручка находится в положении «ON» (открыто), позволяя воде вытекать.

Схема типа «сиденье и шайба»

2. Мембранный смеситель со штоком s

Мембранный смеситель — это еще один тип смесителя с двумя рукоятками. Но вместо шайбы в нем используется диафрагма. Мембранный смеситель использует прочную диафрагму вместо упругой шайбы.

Схема типа диафрагмы

3. Картриджные краны со штоком

Картриджный кран технически не является штоковым краном, хотя его часто так называют. В отличие от штока (который сжимается вверх и вниз), картридж вращается, чтобы контролировать поток воды. А вместо упругой шайбы или диафрагмы в нем используется резиновое уплотнение и уплотнительные кольца.

Как отмечалось выше, картридж регулирует расход (вкл. или выкл.) и температуру как горячей, так и холодной воды с помощью всего одной ручки. Это более сложная деталь, чем традиционный шток, поэтому лучше всего заменить ее, если она сломается.

Схема картриджного типа

Ремонт штоковых кранов

По мере износа шайбы вам придется прилагать все больше и больше усилий, чтобы выключить устройство. Именно тогда обычно начинается капание.

Технологии и методы ремонта разных смесителей различаются, но в большинстве случаев вы можете легко сделать это самостоятельно. При покупке запасных частей отнесите старый блок в магазин. Если кран не подлежит ремонту, его легко заменить на новый. У нас есть статьи ниже в разделе «Связанные ресурсы», которые помогут вам в этом процессе.

Заключительные мысли

Поначалу все эти разные термины могут вас сбить с толку. Но поверьте мне, как только вы начнете с ними работать, вы скоро заметите различия и начнете запоминать названия. Я надеюсь, что эта статья поможет прояснить некоторые тайны.

• Замена картриджа для душа с одной ручкой
• Замена смесителя для душа с 2 ручками
• Снятие ручки и штока смесителя для ванной Moen
• Герметизация протекающей плиты смесителя
• Ваш кран с керамическим диском протекает?
• Руководство по устранению проблем с негерметичным краном
• Почему мой кран протекает (5 реальных возможностей)
• 3 способа устранения течи крана из его штока
• Как очистить аэратор крана (с видео!)

Звоните 1-Том -Сантехник

Свяжитесь с нами здесь или позвоните по номеру 1-Tom-Plumber (1-866-758-6237), если вам нужна помощь с ремонтом или заменой смесителя для кухни, ванны или душа.
