что это такое, виды конструкций, фото

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

   Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

   Коньковый брус крепится к стойкам и является опорой для всех основных стропил

4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

   После закрепления всех диагональных стропил временные подпорки стоек убирают

6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

   Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш

Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли

Крыша оригинального домика в датском стиле имеет два стеклянных ската

Вальмовые кровли могут иметь ломаные скаты сложной формы

Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30^o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
4. Улучшение внешнего облика строения.

   Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
2. Установка и временное крепление стоек. Их нужно поставить на лежень.

   Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

3. Закрепление коньковой балки поверх стоек.
4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

   Положение диагональных стропил окончательно устанавливает форму всех скатов

6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
7. Установка шпренгелей между укосинами и диагональными стропилами.
8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

   Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

• Автор: Виталий Калугин
• Распечатать

64 года, пенсионер, образование высшее, инженер — металлург.

Оцените статью:

(2 голоса, среднее: 5 из 5)

Поделитесь с друзьями!

Вальмовая крыша — стропильная система, фото, видео

Вальмовая крыша идеально подходит для защиты современных домов и дач. Мы расскажем, какие достоинства и недостатки имеет такая кровля, как рассчитать площадь покрытия и материалы для стропильной системы, чтобы сделать вальмовую крышу своими руками, а также поделимся необходимыми чертежами и схемами.

Содержание:

Преимущества вальмовой крыши
Недостатки вальмовой конструкции
Конструктивные особенности и разновидности вальмовых крыш
Расчет вальмовой крыши
Устройство стропильной системы
Вальмовая крыша: стропильная система и возможность усиления её конструкции

Вальмовая крыша фото

Трудно спорить с мнением, что крыша служит для здания не только защитой, но и важным элементом дизайна. Поэтому, наряду с обеспечением потребительских качеств, конструкцию и вид этой части здания подбирают соответственно общему стилю и проекту дома.

Классические двухскатные кровли постепенно уступают более сложным и необычным — четырехскатным и ломанным. Вальмовые крыши, конструкция которых сложнее, чем у двухскатных, имеют перед ними существенные преимущества.

Преимущества вальмовой крыши

Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.

В отличие от «палаточной» двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных «распирающих» нагрузок на боковые стены дома.

3d проект дома с вальмовой крышей

За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры — гораздо привлекательнее обычной двускатной.

Недостатки вальмовой конструкции

Несмотря на такой внушительный перечень достоинств, не каждый проектировщик берется за реализацию вальмовой схемы. Объясняется это сразу несколькими факторами:

1. Стропильная система вальмовой крыши и ее расчет на порядок сложнее кровли с двумя скатами.
2. Для постройки «вальмы» требуется большее количество стропильных элементов.
3. Стоимость материалов и стоимость работ существенно больше.
4. Покатые скаты кровли со всех четырех сторон сильно ограничивают подкровельное пространство, оборудовать там жилую зону становится довольно проблематично.
5. Короткие стропила вальмовой крыши очень нагружены и их приходится делать из двойного или более толстого бруса.
6. Мансардные окна на покатой поверхности кровли — отдельная, и довольно сложная задача, требующая специальных инженерных решений.

Конструктивные особенности и разновидности вальмовых крыш

Рассмотрим, чем отличается вальмовая крыша, что это такое, и каковы особенности её строения. Существует довольно много разновидностей вальмы, но все они являются модификациями одной из четырех конструкций.

Шатровая

Все ребра кровли сходятся в одной точке, поэтому коньковый брус отсутствует. Шатровые крыши не очень практичны и применяются преимущественно на культовых или хозяйственных сооружениях.

Шатровая вальмовая крыша фото

Классическая прямая вальма

Угловые стропила попарно сходятся к одной точке на коньке. Боковые поверхности кровли представляют собой трапеции, а фронтальные — треугольники. Эта конструкция наиболее распространена, и пользуется самой высокой популярностью. Устройство вальмовой крыши такого вида, ее расчет и процесс возведения проще чем шатровой или ломанной, а потому её возведение возможно без помощи специалистов.

Полувальма

Отличается тем, что фронтальные части кровли по высоте меньше, чем боковые. Существует два варианта полувальм — датский и голландский. Различия между ними хорошо видны на рисунке ниже. Полувальмовые крыши используют для увеличения чердачного объема или для создания мансардного жилого пространства. Вальмовая крыша, фото которой представлено ниже, широко применяется и в нашей стране.

Конструкция вальмовой крыши с фронтонами

Ломанная вальмовая крыша

Представляет собой сложную конструкцию с включением дополнительных декоративных элементов, множества переломов поверхности кровли и т.д. Ярким примером таких кровель могут служить традиционные здания в японском или китайском стиле. Учитывая сложность расчета и монтажа, повышенный расход материала и стоимость работы, такие конструкции сегодня встречаются довольно редко.

Ломанная вальмовая крыша фото

Расчет вальмовой крыши

Расчет конструкции кровли лучше всего поручить специалисту. Но для предварительной оценки его можно сделать и самому.

Виды стропильных систем для вальмовой крыши

Расчет ведется по каждой плоскости отдельно. Результаты расчетов складываются, и вы получаете общую картину по всей крыше. Полученные данные понадобятся для выбора материалов для стропильной системы, расчета нужного количества кровельных материалов и оценки их весового давления на каркас. Это позволит приблизительно оценить стоимость стройматериалов и трудозатраты на возведение вальмовой крыши.

Чем точнее проведены расчеты — тем точнее вы будете понимать, как построить вальмовую крышу своими руками, и тем лучше будет конечный результат. Затраты времени на то, чтобы вникнуть в методику и провести сами вычисления, вернутся сторицей в виде экономии средств и времени на этапе возведения самой кровли. Мало того, овладев методикой расчетов, вы еще на этапе планирования сможете оценить возможность самостоятельного изготовления такой кровли и подобрать такой вид кровельных материалов, с которым сможете справиться самостоятельно.

Расчет вальмовой крыши по площади сторон

Устройство стропильной системы

Если расчет готов, и будет монтироваться вальмовая крыша своими руками, чертежи необходимо составлять с особой точностью и учетом дополнительных элементов.

Подбираем стропила вальмовой крыши

Так как строительство вальмовой стропильной системы сложнее, чем у двускатной крыши. Вам придется воспользоваться специальными приспособлениями, подпорками и временными крепежными элементами для поддержки угловых стропил для их центровки и правильного расположения по отношению к коньку и другим ребрам.

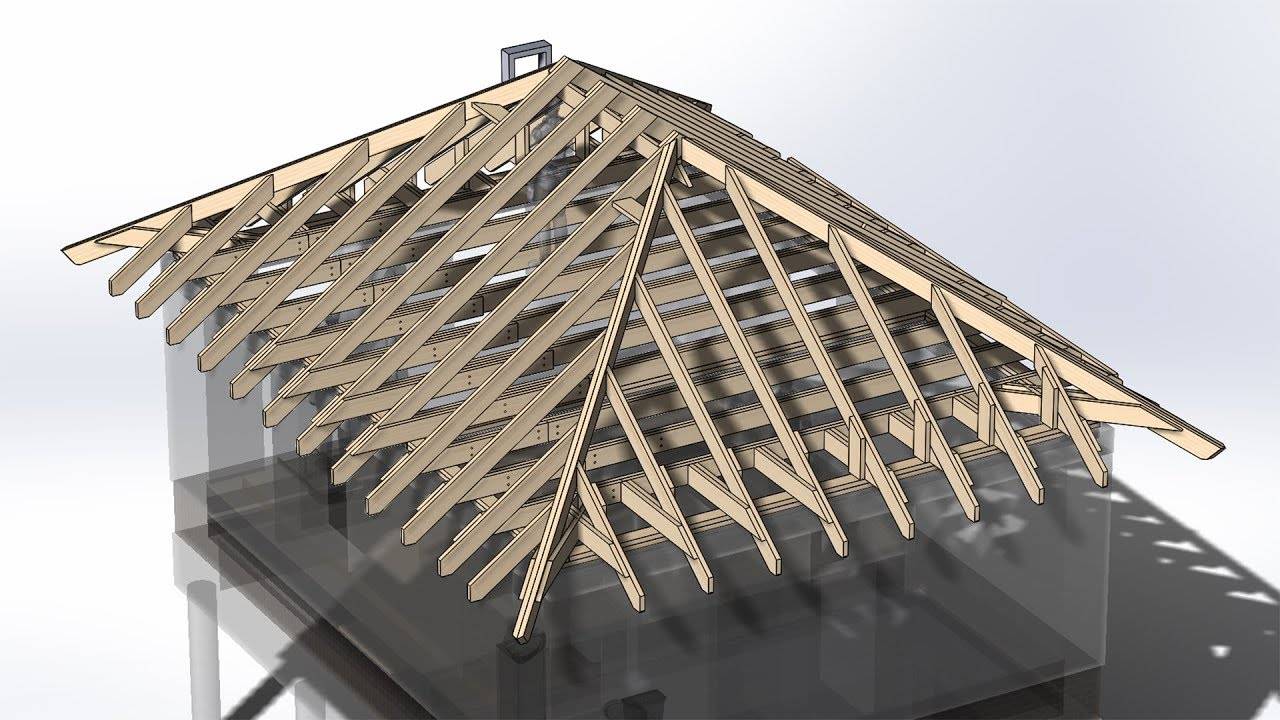

Стропильная система вальмовой крыши — схема

Такую работу в одиночку не сделаешь — требуются помощники, дополнительные приспособления, возможно подъемные лебедки или механизмы, особенно если здание более одного этажа. Даже если вы выбрали классический прямой вариант кровли, для монтажа рекомендуется воспользоваться услугами опытного мастера, хорошо знающего, как сделать вальмовую крышу своими руками.

При строительстве следует учитывать, что диагональные элементы всей конструкции существенно длиннее обычных стропильных ног. Ориентировать эти элементы нужно максимально точно. На них будут опираться короткие стропила фронтальных и боковых скатов, называемые «нарожниками».

Вальмовая крыша своими руками, чертежи

Не следует забывать, что в среднем угловые стропила удерживают вес в полтора раза больше, чем длинные ноги боковых скатов. Малейший перекос диагональных «ребер» ведет к изменению весовой нагрузки по длине бруса, что может привести к конечному перекосу всей каркасной конструкции под действием веса кровельного покрытия, в расчет к которому важно добавлять норму «снеговой нагрузки» для вашего региона.

Для усиления конструкции диагональный брус сбивают из двух более тонких досок. Существует и другой вариант — два стандартных бруса соединяют между собой шпильками.

Спаривание элементов имеет свои преимущества:

• за счет этого метода можно сделать брус любой длины;
• жесткость на изгиб у спаренного бруса значительно выше, чем у обычного;
• стоимость толстых досок гораздо ниже стоимости хорошего бруса;
• спариванием можно легко добиться любого поперечного сечения стропила.

Вальмовая крыша: стропильная система и возможность усиления её конструкции

Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.

Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика — то две опоры, размещая их через треть длины бруса. Если есть возможность — опоры можно заменить косыми распорками — подкосами.

Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.

Устройство вальмовой крыши своими руками

Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки. Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры. На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.

Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет — фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

Вальмовая крыша — стропильная система фото

Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.

Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.

Итог

Устройство вальмовой крыши своими руками процесс трудоемкий и требующий тщательной подготовки. Нельзя забывать, что качество сборки крыши является залогом сохранности всего здания. Поэтому отнеситесь к данному вопросу со всей ответственностью и вниманием, а если на каком-либо этапе строительства вам не хватает навыков, обратитесь к специалистам.

Калькулятор каркаса вальмовой крыши — дюйм

?

Всегда показывать полное меню

Прилепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переходы от квадрата к круглому — полномасштабные печатные шаблоны перехода из листового металла

Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

Деталь соединения стропил

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

2 концевых стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.

Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.

Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.

Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

Щелкните левой кнопкой мыши, отпустите, а затем перетащите, чтобы измерить масштаб на диаграмме ниже. Увеличьте масштаб для более точных измерений.

Угол крыши
Свес
Весы

Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:

1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)

2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)

3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)

Расширения крыши крыльца

Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора.
Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина конька,
в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши,
с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

Наверх ↑

Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
Если длина пристройки составляет половину длины пристройки, то 2 бедра упираются в существующую стену 90 158 на 90 159, а крыша достигает пика.
(без гребня), как половина пирамиды. ②

Если длина удлинителя 90 158 меньше, чем 90 159 удвоенной ширины, 2 бедра встретятся до того, как достигнут существующей стены, и вам понадобится гребень, выходящий из
существующая стена под углом 90°, чтобы соединить бедра в месте их соединения. В этом случае вы можете ввести длину пристройки в поле «Ширина стены».
и удвойте ширину пристройки в «Длину стены», затем «разрежьте диаграмму пополам» вдоль по центру.
(переместите или добавьте 2 общих, чтобы они стали опорными пластинами на существующей стене) ③

Как построить вальмовую крышу

Схема вальмовой крыши:

Если это длинная крыша с вальмами на концах, в центре будут общие стропила. Первое, что нужно сделать, это разметить общие стропила, поэтому вам нужно знать длину коньковой доски. Это определяется путем измерения длины здания, вычитания пролета и добавления толщины коньковой доски. Рядовые стропила прибейте заподлицо к концам коньковой доски и под углом 90 градусов к ней в центре пролета.

Когда все будет готово, прибейте остальные общие стропила и прилегающие потолочные балки. Ваши стропила должны выглядеть так:

Теперь давайте наденем вальмы. Вальмовое стропило представляет собой диагональ квадрата, образованного двумя общими стропилами и двумя внешними линиями стены. Длина диагонали – это прогон вальмового стропила. Поскольку бедро образует диагональ квадрата с шагом 12 дюймов, диагональ этого квадрата составляет 17 дюймов. Это то, что мы используем на квадрате каркаса в качестве прогона для вальмы, 17 дюймов. На каждые 12 дюймов прогона обычного стропила у нас есть прогон вальмы или ендовы 17 дюймов 9.0003

Обычное обычное стропило изготавливается из бруса 2×6. Таким образом, обычное вальмовое стропило будет сделано из бруса 2×8. Вальма всегда делайте из доски на один размер больше (по ширине), чем обычные стропила.

В третьей колонке стропильной таблицы (см. мою статью: Стропильные таблицы на квадрате стропила) на квадрате стропила указана длина вальмового или ендовного стропила. Для крыши 5/12 мы смотрим на 5 и находим 17,69. Умножьте 17,69-кратный десятичный эквивалент (например, 0,25 вместо 1/4) пробега, чтобы получить расстояние от центра конька до внешней линии стены. Укоротите бедро на половину 45-градусной горизонтальной толщины конька.

Угол бокового среза вальмовых и ендовных стропил также указан в таблице стропильных ног. Для крыши с уклоном 5/12 боковой вырез равен 11,5 дюйма. Используйте это число с 12 дюймами на квадрате каркаса, чтобы найти боковой вырез. Это угол бокового среза, отмеченный на верхней кромке стропила. Отвес для бедра и ендовы использует 5 дюймов и 17 дюймов на квадрате каркаса, который отмечен на стороне стропила. Это составной угол, который лучше всего резать циркулярной пилой или радиальным рычагом. Установите угол бокового пропила на скосе пилы и пилите по отвесу.

Хорошо, теперь давайте подойдем к стене с торцом бедра и вырежем вырез сиденья (также называемый птичьим ртом). Вы должны иметь длину, отмеченную для внешней стороны стены. Вы заметите, что если вальмовая планка или ендова были установлены сейчас, внешние края доски выше, чем центр доски, где будет лежать обшивка. Чтобы компенсировать это, бедро опущено так, что края будут поддерживать обшивку, а не центр, примерно на 1/4 дюйма для доски толщиной 1 1/2 дюйма. Чтобы получить такую ​​высоту опускания, выполните следующую простую процедуру:

С помощью каркасного угольника выровняйте 17 дюймов на корпусе и 5-дюймовую отметку на шпунте (для нашего примера с уклоном крыши 5/12) по нижнему краю вальмового стропила (или любому другому прямому краю, который вы можете найти— мы обычно используем край стропила, потому что он прямо там). Начертите вдоль внешней стороны каркасного угольника, отметив короткую линию от края доски. Отметьте внутренний язык обрамляющего квадрата на краю. Измерьте от шпунта и отметьте расстояние, равное половине толщины стропила (в нашем примере 3/4 дюйма). Теперь сдвиньте угольник вдоль доски, сохраняя отметки 17 и 5 дюймов вдоль края доски, пока язычок каркасного квадрата находится на половине толщины (3/4 дюйма) от первой метки язычка. Как и раньше, нанесите разметку на внешней стороне каркаса. Расстояние между двумя линиями — это величина падения, необходимая для бедра. Это получается около 1/4 дюйма для стропила толщиной 1 1/2 дюйма. Расположите сиденье как обычно, но опустите его на 1/4 дюйма, как в нашем примере.

Отвес для рта птицы также необходимо переместить, чтобы компенсировать угол пересечения наружных стен под углом 90 градусов. Мы будем делать прямой срез вместо надреза под углом 90 градусов. Так что снова переместите этот отвес к хвосту на половину толщины стропила. Отметьте здесь отвес с конфигурацией 5 и 17. Длина хвоста зависит от свеса. Это можно найти, используя таблицу стропил и умножив горизонтальный свес на единицу длины вальмы, которая равна 17,69.«Например, свес 2 фута будет составлять 17,69 x 2 = 35,38 дюйма за вычетом 45-градусной толщины обвязки стропила (подложка для бордюрной доски, обычно того же размера, что и обычное стропило). Отрежьте этот конец от этой отметки на 45 градусов в каждую сторону. Затем, наконец, обрежьте тазобедренный хвост, чтобы он подходил к отделке 2×6, выровняв задний отвес до той же длины, что и на обычном хвосте стропила. Это предотвратит соприкосновение более широкой нижней части бедер с материалом софита. Теперь установите вальмы или ендовы на крыше. Долины вырезаются такими же разрезами, как и бедра, кроме хвоста. Срез сиденья также не нужно опускать, так как обрешетка будет опираться на центр стропила ендовы, а не на края, как вальму.

Теперь нужно вырезать и установить нарожное стропило. Вальмовой домкрат такой же, как обычное стропило на хвосте, но боковой срез отличается, поскольку он идет от стены к бедру, а не к коньку, как обычное стропило. Когда стропила или стойки идут от квадратной линии к угловой линии (бедро), количество, которое нужно отрезать или добавить, называется общей разницей. Эта общая разница указана в таблице стропил на квадрате каркаса под секционным прогоном. (Для 5/12 в нашем примере до 5 общая разница указана для 16-дюймовых центров на стропилах как 17 5/16 «и для 24-дюймовых центров как 26». напротив друг друга на боковом срезе. Не забудьте начать с центра бедра и снова оставить половину толщины 45 градусов. После того, как этот первый разрез будет отрезан, остальные можно обрезать ровно на общую разницу короче. Сначала проверьте это. хотя. Прежде чем устанавливать потолочные балки на домкраты, посмотрите вдоль вальмового стропила, чтобы убедиться, что оно прямое. Обычно, забивая домкрат сильнее или слабее, бедро можно легко выпрямить. Когда все прибито и закреплено, положите на обшивку. Это должно выглядеть примерно так, как на этом рисунке.

При установке потолочных балок вы заметите, что ближе к концу здания (на чертеже, где расположены домкраты) нет места для балок. Чтобы противодействовать этому, просто удвойте последнюю потолочную балку, затем проложите короткие потолочные балки от этой балки под углом 90 градусов к стене и прибейте гвоздями к боковым сторонам вальмовых домкратов и одного общего стропила. Используйте вешалки для балок на лагах балки. Просто обрежьте любую часть потолочной балки, выступающую над стропилами. В «старые времена» я срезал эти куски топориком. Также очень важный совет: всегда либо перекрывайте и прибивайте потолочные балки вместе в центре длинного пролета, либо стыкуйте их вместе и прибивайте накладку над стыком. Это связывает две стены вместе, чтобы они не выбрасывались, когда груз приходит на крышу. Если есть центральная стена, может быть хорошей идеей поддержать конек стойками 2х4. Также на длинных пролетах используются стяжки с воротником, чтобы укоротить пролет, прибивая гвоздями 2×4 поперек стропил в верхней части. Или стены пони также используются для сокращения пролета. Ваш строительный инспектор сообщит вам об этом. С 19Большинство строителей 70-х используют фермы и избегают стропил. Стропильная крыша может быть сделана так, чтобы соответствовать практически любой конфигурации вальмовых и ендовых крыш. Стропильная крыша, конечно же, не зависит от стен под ней, как стропильная крыша.

    следующая статья >

Дэйв

(Спросите Дэйва) (О Дэйве)

Ваш источник советов по строительству, чертежей столярки и мебели, планов дома и советов по строительству непосредственно от Дэйва…

Привет, я Дэйв Осборн. Обладая более чем 50-летним опытом работы подмастерьем-плотником, мастером и подрядчиком в тяжелом строительстве, мне нравилось работать с учениками и делиться секретами ремесла, которыми другие делились со мной. Теперь я получаю электронные письма от участников со всего мира, и мы включаем многие из моих ответов в наши Бесплатные ежемесячные информационные бюллетени . Некоторые из моих ответов включают рисунки и инструкции, относящиеся к конкретному проекту, но могут также отвечать на ваши вопросы.
