Стартовые профили для откосов: особенности установки на ПВХ-окна

Устанавливать новую входную группу или же пластиковые окна следует только с учетом правильной отделки. Прежде всего это касается заделки стыков между рамой или дверной коробкой и стеной. Наиболее эффективный и легкий метод оформления оконного проема — это использование пластиковых откосов. Существуют специальные комплекты на основе ПВХ, включающие конструктивные элементы. Один из наиболее существенных — это стартовый профиль для откосов.

  • Классификация стартовых конструкций
  • Преимущества стартовых профилей для окон пвх
  • Особенности установки откосов
    • Процесс монтажа профиля
    • Установка обрешётки
    • Монтаж облицовочных панелей

Классификация стартовых конструкций

Стартовые формы отличаются друг от друга по форме сечения. Пластиковые откосы устанавливают по аналогии с конструкторами. Все детали нужно максимально унифицировать, чтобы конструкция получилась функциональный. Каждая ее часть имеет свою функцию и назначение. Стартовые профили для откосов используются с целью крепежа пластиковых панелей к несущему основанию и их стыковки друг с другом. Изготавливаются они как из ПВХ, так и их металла.

В зависимости от конструкции, они могут быть предназначены для крепления элементов декора разными методами и в разных частях проема. Обозначаются они буквами. На рынке представлены такие их разновидности:

  • I -профили;
  • F;
  • L;
  • П.

I-профиль имеет сечение в форме буквы I — одной центральной полочки и двух боковых. Его устанавливают непосредственно на стену и прикрепляют к нему гипсокартонные или пластиковые откосы. Благодаря особой форме, такую деталь можно прикрепить к проему почти в любом его положении.

Наиболее распространенным видом пластиковых стартовых профилей является тот, что выполнен в форме буквы F. Он оснащен одной длинной полочкой и двумя короткими, которые примыкают к длинной с одного края.

Посредством таких форм можно устанавливать откосы из различных материалов. Например, сэндвич-панелей, ПВХ, композитных материалов на основе дерева или же гипсокартонного листа.

Конструкция такого профиля позволяет ему выполнять сразу две функции:

  • декоративную;
  • крепежную.

Благодаря второй узкой полочке можно закрыть стык облицовочной панели без использования шпаклевки, декоративных уголков и других дополнительных элементов.

Посредством L -профиля можно установить стандартные пластиковые или гипсокартонные откосы с толщиной в 10 мм. Сечение включает три полочки — одну широкую и две узкие. Крепить его следует перпендикулярно оконной плоскости, при этом широкая полочка будет прилегать к стене проема, узкая — к оконной раме, а противоположная длинной узкая полочка используется как маскировка стыковочного шва в месте прилегания панели. А П-профиль по сфере использования и конструкции напоминает предыдущий, однако разница заключается в том, что такая деталь имеет две широкие полочки, которые соединены узкой. С его помощью можно закрывать неровные или широкие швы.

Преимущества стартовых профилей для окон пвх

Данные конструкции имеют большое количество преимуществ, благодаря которым монтаж откосов будет более простым. В их числе:

  • оконный проем можно быстро и легко выровнять без применения шпаклевочных или штукатурных составов только с помощью такой конструкции;
  • стартовые профили легко крепятся к стене с помощью саморезов или же жидких гвоздей;
  • они обладают отличными декоративными свойствами. Устанавливая панели откосов посредством стартовых профилей, вы получите стыки без заделки швов;
  • легкость обработки. Пластиковые конструкции легко режутся ножницами, электрическим лобзиком, болгаркой или даже простым канцелярским ножом. А еще ПВХ-профили легко гнутся и принимают требуемую форму.

Технологичность процессов достигается благодаря особым свойствам поливинилхлорида.

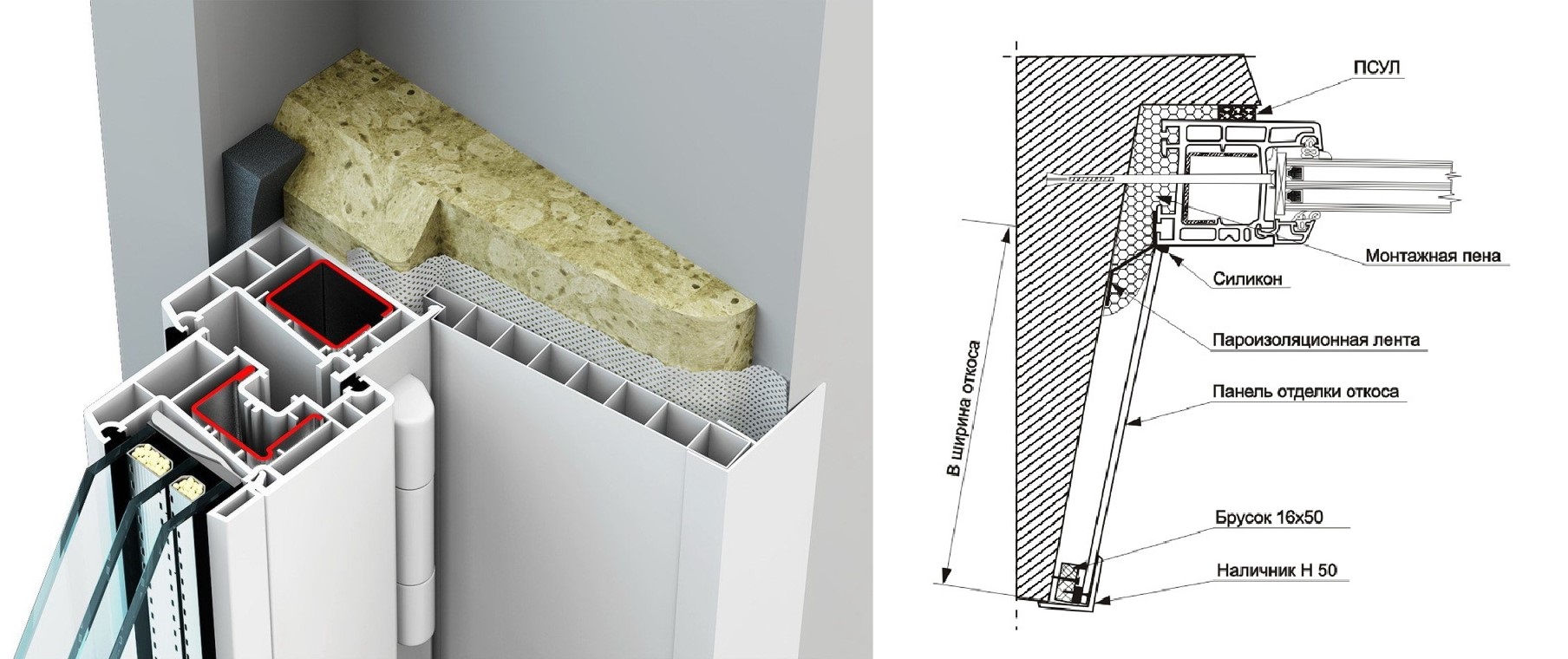

Особенности установки откосов

Стартовый профиль для окон ПВХ следует использовать согласно существующему алгоритму. Обязательны подготовительные мероприятия. В их ходе нужно правильно подготовить поверхность стены. Обычно при монтаже ПВХ-окон между рамой и стеной образуется щель, которая заделывается монтажной пеной. Такая пена подразделяется на две категории:

  • простая;
  • профессиональная.

Первый вариант очень прост в применении и оснащен специальной трубкой-насадкой для того, чтобы выдавить пену.

А профессиональная пена оснащена цанговым креплением для установки на специальный пистолет. Щель нужно запенивать снизу вверх очень медленно. Когда пена застынет, обрежьте ее остатки с рамы посредством острого ножа.

Перечисленные разновидности пены отличаются как по качеству, так и по стоимости. При ремонтных работах лучше всего использовать профессиональный вариант, несмотря на то, что он стоит недешево.

Процесс монтажа профиля

Когда вы запенили стык между стеной и окном, а пена уже застыла, то можно начинать устанавливать стартовый профиль. Преимущество его монтажа заключается в том, что вам не потребуется удалять старые отделочные материалы, грунтовку, шпаклевку и так далее

Измерьте рулеткой высоту и ширину оконного проема, затем измерьте и отрежьте профиль требуемой длины. Края-стыки профилей нужно обрезать под углом 45 градусов для лучшей стыковки. Устанавливать их начинать нужно с верхней части проема, потом ставятся пластиковые части по бокам, а под конец — внизу окна.

Чтобы установка получилась максимально ровной, начертите на оконной раме полосу строительным уровнем, и по ней уже выполняйте установку. ПВХ-профили крепятся по самому краю оконной рамы с использованием саморезов со сверлом или жидких гвоздей.

Саморезы завинчиваются через каждые 20 см по всей длине профиля, а жидкие гвозди наносят тонкой волнистой полосой по всей длине, затем конструкцию сильно прижимают к верхнему обрезу рамы.

Если из-под профиля выступает раствор клея, но его нужно немедленно убрать сухой тряпкой. Когда он высохнет, почистить раму будет сложнее. Некоторые специалисты вообще не рекомендуют использовать клей для установки таких конструкций. Дело в том, что со временем он может отслоиться от поверхности вследствие сырости или температурных перепадов, а это может привести к необходимости демонтажа всего окна.

Каждая разновидность конструкции имеет свои особенности монтажа в проем. Например, F -профиль многие крепят на внешние торцы панелей или гипсокартонных листов монтажным клеем, но рекомендуется этого не делать.

Профиль на основе ПВХ будет прочно держаться на панелях откосов без клея, его можно будет легко снять и поставить назад, если потребуется сделать ремонт.

Установка обрешётки

Далее вам потребуется установить обрешетку в оконном проеме, которая будет выступать в роли каркаса для пластиковой панели. Для этого обычно берут бруски с сечением 2 на 4 см, однако можно взять и металлические профили. Выбор зависит от того, насколько в определенных условиях подходит тот или иной материал.

Так, бруски для установки каркаса нужно хорошо высушить, иначе при высыхании они могут скручиваться и сгибаться, в итоге вся конструкция может деформироваться.

Древесину еще нужно будет обработать специальным антисептическим составом, поскольку пространство под откосами может подвергаться высокому воздействию сырости. Бруски каркаса прикрепляются по внешнему краю проема дюбель-гвоздями вдоль стыка с соблюдением шага порядка 30−40 см.

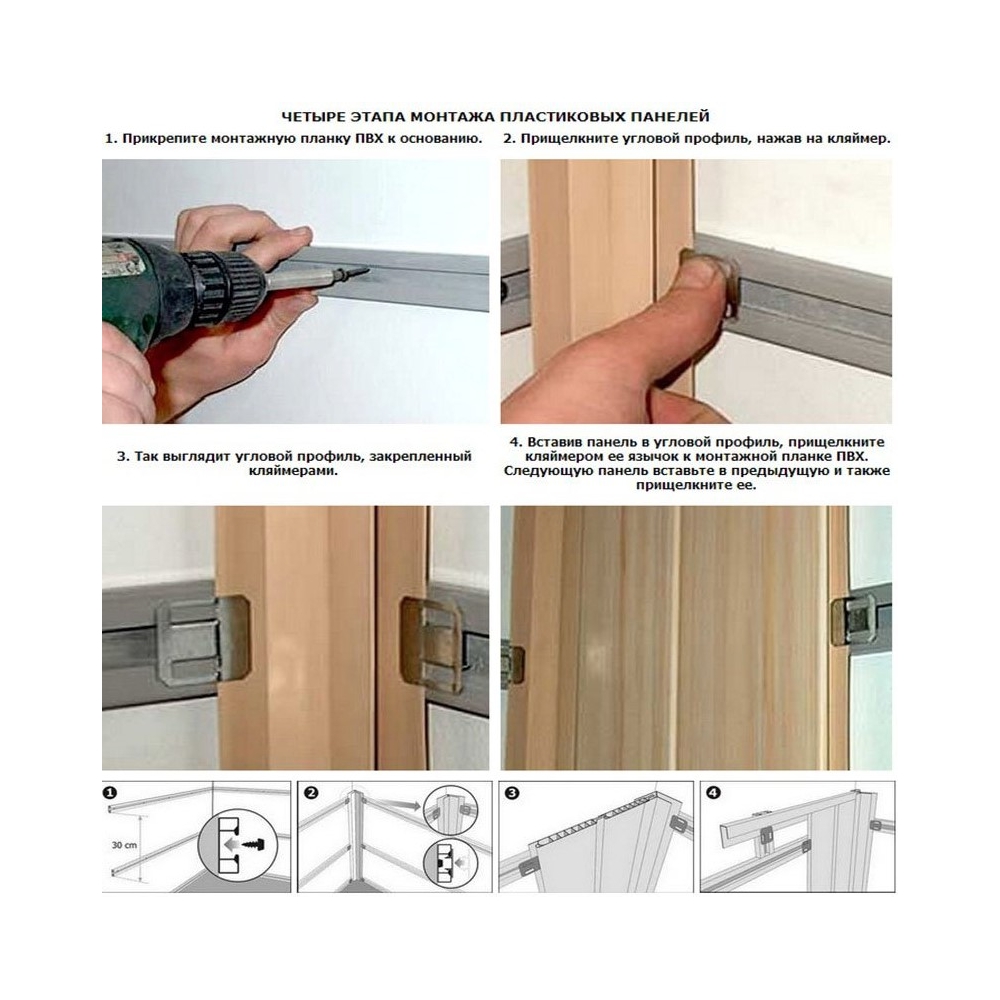

Монтаж облицовочных панелей

Последний этап работы — это установка облицовочных панелей. Она начинается с верхней части проема. Нужно измерить его глубину и длину, затем вырезается ПВХ-панель требуемого размера. Потом установите один край панели в паз, который образован полочками старт-профиля. А второй, внешний край, прикрепите к брускам обрешетки монтажным клеем или саморезами.

Если для крепления вы используете саморезы, то закручивайте их в торец под углом в 45 градусов. Таким образом вы скроете под наличником их шляпки. После монтажа верхней панели аналогичным образом установите два откоса по бокам. В конце работы нужно установить декоративные наличники. Для них можно применять F-профиль, который надевается на внешний торец откосов.

Стартовый профиль для панелей ПВХ: особенности, разновидности, установка

Отделка фасадов зданий производится разными
способами. Отделка производится не только у новых домов. Часто применяют
отделку при восстановлении и ремонте старинных зданий. Облицовка не только придаёт
зданию красивый внешний вид, но и сохраняет стены при воздействии погодных
факторов. От правильно выполненной отделки зависит и срок службы всего здания. Любой
отделочный материал имеет свои плюсы и минусы. Необходимо подобрать наиболее выгодный
для владельца. Одним из самых распространённых способов является отделка
панелями из ПВХ. Этот способ отличается от других удобностью монтажа и низкой,  по сравнению с другими, стоимостью.

Сами панели отличаются высоким качеством
изготовления. Панели хорошо смотрятся рядом с любыми видами покрытий. Панели ПВХ
делятся на два вида – панели для стен и панели для потолка. Друг от друга они
отличаются по весу, и по степени жёсткости. Потолочной панели не нужна особая
прочность, поэтому их вес меньше, а стенки тоньше. Они легко сминаются, даже
руками. Конечно, на потолок можно установить стеновые панели, но, из-за их
большего веса, это увеличит нагрузку, и может произойти отрыв панели от
креплений.

От толщины панелей зависит и подбор комплектующих. Комплектующие служат для скрепления панелей и, как правило, делаются из того же материала, что и панели. Правильно подобранные комплектующие влияют на общее качество отделки. Одной из главнейших деталей отделки является стартовый профиль для панелей ПВХ. Другое название – торцевой элемент.

Стартовая планка для панелей ПВХ предназначена для того, что бы скрыть торцы панелей, и для соединения панелей с дверными и оконными пазами.

Содержание

  1. Особенности
    профиля
  2. Разновидности
    профиля
  3. Выбор
    материалов
  4. Установка

Особенности
профиля

Стартовый профиль, представляет из себя,
конструкцию, похожую на букву П, с неравными по длине сторонами. Такое
устройство облегчает монтаж профиля. Всю конструкцию начинают монтировать с его
крепления. Затем в его пазы устанавливают саму панель. Если концы панели не закрыты,
или не стыкуются с другими панелями, то их обрамляют стартовой планкой. При
установке планка ставится на оба полотна панели.

Этим обеспечивается правильное соединение со
стеной при монтаже. Что бы соединение стены с потолком или полом было ровным, планку
монтируют, соответственно, сверху или снизу.

Установка стартового профиля позволяет скрыть
остатки отрезанных досок, и придать им изящный вид, делая бордюр. При помощи
планки можно отделать низ стены так, что бы она гармонировала с верхней частью.

Чем – то похоже на сборку детского
конструктора. Бывают моменты, когда панели обрезаются для обхода труб или
выступов. Профиль очень гибкий и это способствует соединению панелей, создавая

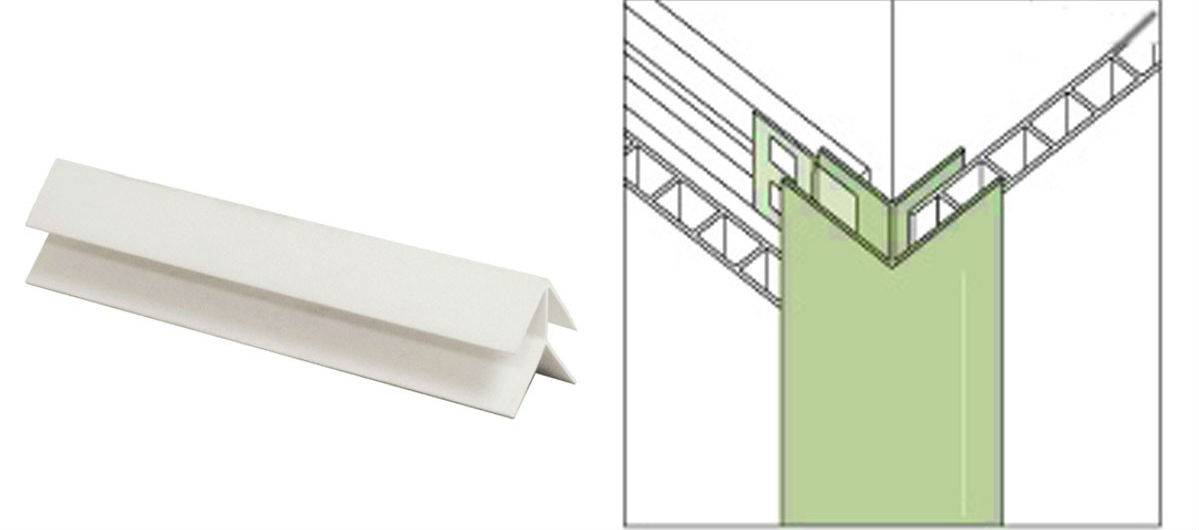

прочное крепление. При необходимости отделки потолка используется уголок из
пластика.

Назначение уголка:

  • стыкует панели в углах;
  • выполняет декоративные функции
    отделки;
  • даёт защиту от ударов.

Уголки бывают не только пластиковые, но и
металлические. Применяют их ещё при наложении штукатурки, что бы потолки и
стены получались ровными. Установка уголков помогает закрыть внутренние
соединения, и переходы от одного вида отделки к другому. Уголок из ПВХ очень
гибкий, устойчив к деформациям, легко склеивается. Благодаря этим свойствам, он
является самым востребованным из всех видов уголков. Уголки производятся разных
цветов и размеров, исходя из условий отделки. Если для внутренних работ
достаточно размеров 10х10 мм, то для фасадных работ уже нужны уголки 50х50 мм.Благодаря
профилю, панели ПВХ можно применять в помещениях любых размеров.

Стартовая планка для панелей ПВХ мягкая, легко режется, не токсична. Благодаря этим свойствам, монтируется даже на, не совсем ровные, стены.

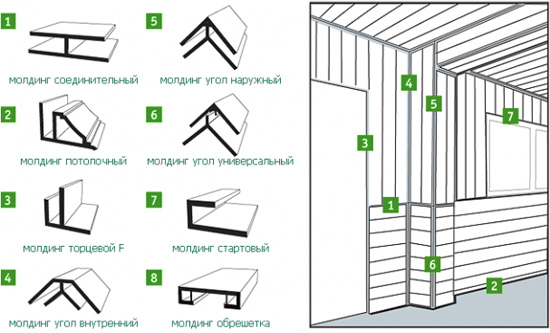

Разновидности
профиля

Кроме стартового профиля, в установке панелей
применяются и другие элементы. К ним относятся:

  • F — профиль;
  • H – профиль;
  • галтель;
  • рейки;

F — профиль, в основном имеет то же назначение,
что и стартовый, но иногда им закрывают места соединения торцов или места стыковки
панели с обоями. По внешнему виду он похож на английскую букву F, поэтому его
называют F – профиль.

Соединительный профиль похож на две планки, с перегородкой между ними. Напоминает английскую
букву Н, поэтому называется Н – профиль.

Если высота стены больше панели, то приходится
соединять панели друг с другом. Вот тут и приходит на помощь Н – профиль. Различные
виды уголков применяются для отделки стыковочных соединений панелей.
Профиль способен гнуться в двух направлениях, поэтому применяется к отделке как
внешних, так и внутренних углов.

Галтель или потолочный
плинтус. Фактически, это уже не профиль, но так как он выполняет близкие
функции, рассмотрим его как профиль. Применяется при соединении потолка с
панелью. Он сглаживает это соединение и делает его законченным. Плинтус  выпускается разных цветов, и поэтому его
можно подобрать к любому потолку. Плинтус выпускается длиной 3 метра, но иногда
этой длины недостаточно.

В таком случае на помощь приходит
соединительный элемент, который скрепляет плинтуса. Используя соединительный
элемент можно подчеркнуть цвета и указать границу между материалами отделки.

Когда установка панелей завершена, плинтус приклеивают
к потолку.  Рейки используются для
построения обрешётки под установку  пластиковых
панелей. Применение реек ускоряет установку панелей, и делает этот процесс
намного проще. Рейки бывают пластиковые и  металлические. Для соединения с панелью
используются крепёжные клипсы.

Выбор
материалов

Профили изготавливаются  из пластика и металла. Важно отметить, что приобрести
пластиковый профиль можно недорого, но для качественных работ он не подойдёт.
Пластиковый профиль лучше выполняет  декоративные
функции. Если рассмотреть технологию соединения панели с профилем, то мы
увидим, что панель, фактически садится в профиль и уже  там скрепляется с ним. Поэтому для обеспечения
прочности крепления нужно использовать профиль из металлов – стали или
алюминия.

Чтобы такой профиль не ржавел, он покрывается
специальными составами. Из дерева можно изготовлять рейки обрешётки, но этот
материал не очень надёжен. Дерево может подвергнуться гниению, на нём может
появиться грибок или плесень. Поэтому лучше использовать другие материалы.

Установка

Перед началом установки стартового профиля
нужно точно знать, сколько его потребуется. Мелкие детали нужно купить в
магазине. Если стартовый профиль будет устанавливаться не только на стены, но и
на потолок, нужно будет приготовить и потолочный молдинг.

К установке стартового профиля нужно правильно
подготовить стены:

  • очистить от грязи, остатков веток
    и всевозможных креплений;
  • убрать все деревянные остатки;
  • проверить стены на кривизну;
  • устранить неисправности оконных
    рам.

Так как размеры панелей могут меняться в
зависимость от температуры воздуха, при установке необходимо делать зазор. Если
во время монтажа тёплая погода, то зазор должен быть небольшим, если погода
холодная, то зазор нужно увеличить. Крепежи лучше применять нержавеющие.

Обрешётку лучше взять деревянную, не длиннее 4
сантиметров. Стартовый профиль нужно устанавливать по периметру здания. Верхнюю
часть профиля нужно установить у нижней части облицовки строения. Под стартовый
профиль устанавливаются отливы. Они украсят стыки. Затем устанавливаются углы.

Финишный профиль устанавливается в конце монтажа.
Установка стартового профиля должна идти снизу вверх. Начинать монтаж можно с
любой стороны. ПВХ профиль нежелательно применять для отделки домом в областях
с температурой воздуха ниже -10С°. При такой температуре меняются
конструктивные особенности материалов, из которых изготовлены панели. Панели
могут поломаться или вообще рассыпаться.

Необходимо строго придерживаться инструкции по
установке стартового профиля, и, вы сможете, через некоторое время,
самостоятельно научиться монтировать панели ПВХ.

Clean 16+© Вкладыш-панель из ПВХ — Руководство по установке

Clean 16+© Вкладыш-панель из ПВХ — Руководство по установке — Westman Steel

1. Введение

Clean 16+ Liner — это широкая глянцевая панель из экструдированного ПВХ с блокирующими шпунтовыми соединениями вдоль каждой кромки панели. Он обеспечивает превосходную эстетику и простоту ухода за стенами и потолком. Аксессуары для отделки доступны для условий периметра, краев проемов и стыков панелей, чтобы удовлетворить все требования вашего проекта.

Мы сделали это руководство по установке доступным, чтобы предоставить рекомендации, которым необходимо следовать для достижения наиболее успешного строительства для вашего проекта. Команда Westman Steel всегда готова ответить на любые вопросы, которые могут возникнуть, и мы с благодарностью примем ваши отзывы об этом документе и любой части вашего опыта Clean 16+.

Начните здесь:

  • Перед началом установки полностью прочитайте это руководство.
  • Соблюдайте все рекомендуемые процедуры крепления и установки.
  • Обратите внимание, что неправильная установка Clean 16+ может привести к короблению и необратимому повреждению продуктов, что приведет к аннулированию гарантии.
  • Покупатель несет единоличную ответственность за определение пригодности для использования или применения Clean 16+ Liner и всех его компонентов.
  • Покупатель также несет ответственность за определение соответствия материалов всем требованиям применимых местных строительных норм и норм безопасности для специфических применений.
  • Покупатель несет единоличную ответственность за то, чтобы выбранные крепежные элементы и любая опорная конструкция (например, деревянная рама, каменные стены и т. д.), на которые устанавливаются эти крепежные элементы, были структурно адекватными их назначению при фиксации панелей на месте в течение требуемого срока их использования.
  • Неправильное обращение, хранение или установка Clean 16+ может привести к аннулированию гарантийных соглашений.

СТАНДАРТНЫЕ ДЕТАЛИ ОТДЕЛКИ:

В этой таблице представлены все продукты Clean 16+ Liner, доступные в настоящее время. Пожалуйста, свяжитесь с Westman Steel для получения любых необходимых продуктов, не указанных в этой таблице, поскольку мы постоянно совершенствуем и расширяем наши производственные линии.

ПОДГОТОВКА ПЛОЩАДКИ:

  1. Осмотрите и спланируйте работу до прибытия на площадку Clean 16+.
  2. При доставке продукта на место проверьте поверхности всех продуктов на прямолинейность и/или деформацию. Немедленно свяжитесь с вашим торговым представителем в случае каких-либо отклонений.
  3. Установите обрешетку, где это необходимо.
  4. Все поверхности, на которые наносится Clean 16+, должны быть однородными и прямыми.
  5. Clean 16+ должен поддерживаться и крепиться максимум через каждые 16 дюймов (400 мм) до 24 дюймов (600 мм). Установите непрерывные планки или опоры для гвоздей по периметру и вокруг всех отверстий, чтобы поддерживать все планки.
  6. Любые базовые материалы (сталь, древесина, блоки, бетон) подходят для получения степени чистоты 16+ при условии, что панели поддерживаются и крепятся через каждые 16–24 дюйма (макс.) в центрах, а также используется правильный метод крепления к основному материалу. используется. (Любые основные материалы (сталь, древесина, блоки, бетон) подходят для получения Clean 16+, если панели поддерживаются и крепятся через каждые 16–24 дюйма (макс. ) по центру, а также используется правильный метод крепления к основному материалу. используется.)
  7. Если система Clean 16+ проходит параллельно потолочным стыкам, фермам крыши или стойкам стен, установите дополнительную металлическую или деревянную обрешетку размером 1 x 3 дюйма (25 мм x 75 мм) с максимальным расстоянием между центрами от 16 дюймов (400 мм) до 24 дюймов (600 мм).
  8. Установите обрешетку или обвязку в местах стыковых соединений для поддержки Н-образной обвязки.
  9. При планировании подвешивания осветительных приборов, установки настенных светильников или других предметов в зоне установки Clean 16+ в каждом месте, где это требуется, должна быть обеспечена адекватная дополнительная поддержка, как указано производителем продукции и/или конструкционным инженер, действующий от имени покупателя. Не поддерживайте ничего напрямую с панелей Clean 16+.
  10. Перед началом монтажа установите все необходимые барьеры для воздуха, влаги и пара. Эти элементы не входят в систему Westman Steel Clean 16+.
Имя 3D-схема Вид сбоку
J-Trim
Чистый J12
Внутренний угловой выступ
Чистый CT12
Нижний отлив
CleanBD12
H-Trim
CleanHD12
H-Trim
CleanHD12B / CleanHD12C
Защелка H-Trim
Clean MT12B / CleanMT12C
Защелка для внутреннего угла
CleanCT12B / CleanCT12C
Защелка для внутреннего угла
CleanOSC12B / CleanOSC12C

2.

Подготовка и общая информация. и 20 футов (6,1 м). Пользовательские длины также доступны по запросу.

  • При заказе на заводе-изготовителе плитки Clean 16+ убедитесь, что все размеры высоты стен и потолков одинаковы во всем здании, и отрегулируйте размеры в соответствии с рекомендуемыми зазорами. Высота стен и размеры потолков могут варьироваться в зависимости от неровностей здания.
  • Чистая потолочная панель 16+ должна располагаться перпендикулярно кровельным балкам или обвязкам; взять общий линейный метраж потолка и разделить на 1,33. Для стеновых панелей Clean 16+ возьмите линейный метраж каждой стены по отдельности и разделите на 1,33, чтобы получить количество панелей, и сложите их все вместе. Количество панелей для каждой стены для обоих приложений округлить до целого числа.
  • Обрезка: рассчитайте общий линейный метраж по мере необходимости и разделите на 12 футов общее количество.
  • В сухих условиях Clean 16+ может находиться на одном уровне с полом. Во влажной среде Clean 16+ не должен находиться на одном уровне с полом. Clean 16+ должен быть установлен как минимум на 1 дюйм (25 мм) выше
    готового пола с использованием J-Trim. Подрядчик должен просверлить на месте J-Trim отверстия диаметром ¼ дюйма через каждые 12 дюймов, чтобы обеспечить отвод воды.
  • Хранение:

    1. Чистый материал 16+ нельзя фиксировать и/или плотно удерживать на месте в течение любого периода времени. Ослабьте или удалите любой плотный упаковочный материал (древесину 2 × 4, обвязку или аналогичный материал) из упаковки при доставке, чтобы исключить деформацию во время хранения.
    2. Clean 16+ не следует хранить в закрытых горячих помещениях во избежание деформации.
    3. Хранить Чистый 16+ материал(ов) ровно и прямо – отклонения панелей, вызванные неправильным хранением, могут быть видны на уровне готовых стен/потолков.
    4. Храните Clean 16+ в тени или накройте свободным брезентом, который обеспечивает тень, но не ограничивает поток воздуха и не допускает образования конденсата. Во избежание обесцвечивания не храните под прямыми солнечными лучами.



    — Важное уведомление —
    Неправильное хранилище, ненадлежащая установка или неадекватные промежутки для расширения и сокращения могут привести к деформации, выпуклы и постоянному повреждению материалов (я)

    Подготовка площадки:

    1. . приход Чистоты 16+ на площадку.
    2. При доставке продукта на место проверьте поверхности всех продуктов на прямолинейность и/или деформацию. Немедленно свяжитесь с вашим торговым представителем в случае каких-либо отклонений.
    3. Установите обрешетку, где это необходимо.
    4. Все поверхности, на которые наносится Clean 16+, должны быть однородными и прямыми.
    5. Clean 16+ должен поддерживаться и крепиться максимум через каждые 16 дюймов (400 мм) до 24 дюймов (600 мм). Установите непрерывные планки или опоры для гвоздей по периметру и вокруг всех отверстий, чтобы поддерживать все планки.
    6. Любые базовые материалы (сталь, древесина, блоки, бетон) подходят для получения степени чистоты 16+ при условии, что панели поддерживаются и крепятся через каждые 16–24 дюйма (макс.) в центрах, а также используется правильный метод крепления к основному материалу. используется. (Любые основные материалы (сталь, древесина, блоки, бетон) подходят для получения Clean 16+, если панели поддерживаются и крепятся через каждые 16–24 дюйма (макс.) по центру, а также используется правильный метод крепления к основному материалу. используется.)
    7. Если система Clean 16+ проходит параллельно потолочным стыкам, фермам крыши или стойкам стен, установите дополнительную металлическую или деревянную обрешетку размером 1 x 3 дюйма (25 мм x 75 мм) с максимальным расстоянием между центрами от 16 дюймов (400 мм) до 24 дюймов (600 мм).
    8. Установите обрешетку или обвязку в местах стыковых соединений для поддержки Н-образной обвязки.
    9. При планировании подвешивания осветительных приборов, установки настенных светильников или других предметов в зоне установки Clean 16+ в каждом месте, где это требуется, должна быть обеспечена адекватная дополнительная поддержка, как указано производителем продукции и/или конструкционным инженер, действующий от имени покупателя. Не поддерживайте ничего напрямую с панелей Clean 16+.
    10. Перед началом монтажа установите все необходимые барьеры для воздуха, влаги и пара. Эти элементы не входят в систему Westman Steel Clean 16+.

    КРЕПЕЖНЫЕ СОЕДИНЕНИЯ

    Используйте крепежные детали из коррозионностойкой углеродистой стали или крепежные детали из нержавеющей стали при установке Clean 16+

    Для использования в древесине:

    – Рекомендуется низкопрофильный шуруп №10 с посадкой не менее 1 дюйма

    Для использования в бетоне:

    – рекомендуется низкопрофильный шуруп диаметром 3/16 дюйма с минимальной посадочной глубиной 1-1/2 дюйма



    Не используйте скобы.
    Не используйте механические гвоздезабивные пистолеты.
    Чрезмерное затягивание креплений может привести к повреждению панелей и аннулированию гарантии.



    ПРОКЛАДКА/ГЕРМЕТИК

    Если с Clean 16+ используется заделка или герметик, убедитесь, что все материалы, указанные вашей командой, подходят для использования с ПВХ. Типичные продукты включают продукты с однокомпонентным нейтральным отверждением, оксидом силикона, такие как:

    Dow 1199 by DOW CORNING
    Телефон: 1.800.322.8733
    Web: www.dowcorning.com

    Tremsil 600 by TREMCO
    Phone: 1.800.363.3213
    Web: www.tremcosealants.com

    Bondaflex Sil 200 GPN by BONDAFLEX
    Phone 1.800.641.0234
    Web: www. bondaflex.com

    Серия Adseal 4550 производства ADFASTCORP (одобрено CFIA)
    4551 (прозрачный), 4552 (белый), 4553 (черный)
    Телефон: 1.524.337.7307
    Веб-сайт: www.adfastcorp.com

    5 90 Adal доступен Канада от:

    Auralite
    266 Royal York Road Toronto, Ontario Canada M8V 2V9
    Телефон: (416) 259-9625
    БЕСПЛАТНЫЙ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ И ЛЮБЫЕ ОПОРНЫЕ КОНСТРУКЦИИ (НАПРИМЕР, ДЕРЕВЯННЫЙ КАРКАС, КЛАДНЫЕ СТЕНЫ И Т.Д.), К КОТОРЫМ ПРИНИМАЮТСЯ ЭТИ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ ДЛЯ WESTMAN STEEL CLEAN 16+, КОНСТРУКТИВНО СООТВЕТСТВУЮТ СВОИМ ЦЕЛЯМ ДЛЯ ЗАКРЕПЛЕНИЯ ПАНЕЛЕЙ НА МЕСТЕ В ТЕЧЕНИЕ ТРЕБУЕМОЙ ПРОДОЛЖИТЕЛЬНОСТИ ИХ ИСПОЛЬЗОВАНИЯ.



    Westman Steel рекомендует следующие инструменты при установке наших панелей Clean 16+:
    Лестницы и/или леса Меловая линия
    Рулетка Духовный уровень
    Рабочий стол Универсальный нож
    Шпатель Ножницы для олова
    Молоток Дрель (со сверлом/отверткой)
    Квадрат Ножовка по металлу
    Радиальная пила со скользящим рычагом
    Используйте полотно с мелкими зубьями (12-16 зубьев на дюйм), установив полотно в обратном направлении. Некоторые аппликаторы предпочитают ручные циркулярные пилы с аналогичной установкой полотна.

    3. Установка

    1. Westman Steel’s Clean 16+ следует устанавливать только при температуре выше 40˚F (5˚C).
    2. Все материалы должны храниться при температуре выше 40˚F (5˚C) в течение 24 часов до установки. При температуре ниже 40˚F панели могут расколоться при резке.
    3. Рекомендуемая максимальная рабочая температура для Clean 16+ составляет 122°F (50°C).
    4. Clean 16+ не должен подвергаться прямому воздействию огня или источников лучистого тепла. Как правило, все обогреватели, включая инфракрасные обогреватели, должны быть экранированы и расположены на расстоянии более 18 дюймов (450 мм) от Clean 16+. Свяжитесь с производителем любого обогревателя или лучистого обогревателя, чтобы узнать подробности установки, требования к тепловому экрану и все зазоры от Clean 16+.
    5. Clean 16+ при температуре ниже 8 °C (48 °F), вставьте десятицентовую монету (1,35 мм/0,053 дюйма) между панелями в качестве дополнительного расстояния, чтобы обеспечить расширение в жаркую погоду. При установке при температуре ниже 5 °C (40 °F) вставьте никель (1,95 мм/0,077 дюйма между панелями, чтобы обеспечить пространство для расширения в жаркую погоду.

      Примечание. Производитель и/или поставщик продукции Westman Steel не несет ответственности за проблемы, связанные с хранением, неправильным или колебаниями температуры.



    6. Обеспечьте зазоры между всеми панелями во время установки следующим образом:
      a. Минимальный зазор ¼ дюйма (6 мм) на каждом конце всех потолочных панелей Quick Liner
      b. Минимальный зазор ½” (12 мм) в верхней части всех стеновых панелей
      с. Минимальный зазор 1/32 дюйма (1 мм) между панелями в замковых соединениях

    МИНИМАЛЬНЫЙ ЗАЗОР В СОЕДИНЕНИИ

    Если длина панели превышает 16 футов, удвойте зазор для учета колебаний.

    Рекомендуемые зазоры основаны на максимальном колебании температуры 72˚F (22˚C) и длине не более 16 футов (4,9 м).

    7. Для длин более 16 футов (4,9 м) или если Clean 16+ будет подвергаться большим колебаниям температуры, рекомендуется увеличить зазоры и увеличить отверстия для крепежа. Обратитесь к торговому представителю Westman Steel за рекомендациями, подходящими для конкретных условий.
    8. Получив материал Clean 16+, проверьте все полученные материалы по списку доставки и сообщите своему торговому представителю Westman Steel о любых отклонениях.

    Потолочная установка:

    1. 1. Если Clean 16+ устанавливается как на стены, так и на потолок, сначала установите потолочные панели.
    2. Определите расположение панелей и ширину первой панели, чтобы первая или последняя панель в каждом ряду была шириной не менее 8 дюймов (200 мм).
    3. Используйте меловую линию, чтобы провести прямую линию через потолок в конце первого ряда. Спланируйте расположение H-Trim и внутренней угловой защелки, чтобы добиться равномерного баланса или согласования с соседними работами.
    4. Всегда следите за тем, чтобы оставалось пространство 1/8 дюйма (4 мм) для расширения по бокам панели и минимальное расширение 1/4 дюйма (6 мм) на концах панели для панелей длиной до 16 футов.
    5. Закрепите максимум через каждые 24 дюйма (600 мм) по длине Clean 16+, расположив крепежи в центре пазов. Не затягивайте туго. Закрепите в пределах 4 дюймов (100 мм) до 6 дюймов (150 мм) от конца панелей.
    6. Установите H-Trim на стыках, оставив минимум ¼ дюйма (6 мм) для расширения. Прибейте H-Trim с другой стороны к деревянным опорам на высоте 24 дюйма (600 мм) по центру.
    7. Для наилучшего внешнего вида следите за стыками, чтобы убедиться, что панели выровнены и остаются параллельными.
    8. Для последнего ряда укоротите панели по длине, оставив место для расширения минимум на 1/4 дюйма (6 мм) с каждого конца и на 3/8 дюйма (9,5 мм) сбоку.

    Установка на стене:

    1. Если Clean 16+ устанавливается как на стены, так и на потолок, сначала установите потолочные панели.
    2. Спланируйте расположение «Clean 16+» и обрезков, чтобы добиться равномерного распределения и согласования с другими соседними работами.
    3. Определите расположение панелей и ширину первой панели таким образом, чтобы первая и последняя панели в каждой секции стены были шириной не менее 8 дюймов (200 мм).
    4. С помощью меловой линии проведите горизонтальную линию по основанию стены и вертикальную линию по краю первой панели.
    5. Во влажной среде (например, на автомойке) начните с установки J-Trim или базовой обшивки вдоль нижней части стены на высоте не менее 1 дюйма (25 мм) над верхом плиты или уровня чистового пола.
    6. Просверлите дренажные отверстия диаметром ¼ дюйма (6 мм) в нижней части J-Trim на расстоянии 16 дюймов (400 мм) от центра или в соответствии с требованиями конкретного проекта.
    7. Установите отделку в верхней части стен, если верхняя часть панелей не скрыта за другой отделкой потолка. Установите панели в угловую обвязку или J-обрезку. Сначала установите «базовые» элементы внутренней бухты или внешнего угла, затем — панели, и завершите стены, установив «заглушки» (см. стр. 12 и 14).
    8. Если панели устанавливаются на стену и потолок, установите Multi-Trim после того, как обе стены и потолок будут установлены на место

    Контрольный список установки:

    1. Все панели должны иметь возможность свободно скользить в отверстиях крепежных пазов после установки, чтобы обеспечить расширение и сжатие с течением времени. Оставьте как минимум 1/16 дюйма (1,6 мм — толщина десятицентовой монеты) между задней частью головки крепежа и планкой для гвоздей панели или накладки Clean 16+.
    2. Не прибивайте/закрепляйте слишком сильно. Это может привести к необратимому повреждению и/или деформации Clean 16+.
    3. Крепежные элементы должны располагаться на расстоянии не более 24 дюймов (600 мм) друг от друга и располагаться на расстоянии от 4 дюймов (100 мм) до 6 дюймов (150 мм) от концов панелей и отделки.
    4. Всегда размещайте крепежные детали по центру пазов. Если вам необходимо закрепить ближе к концу прорези, чтобы попасть в полосу обшивки, увеличьте длину прорези с помощью дырокола или фрезера.
    5. Не закрепляйте в конце прорези. Это может привести к необратимому повреждению и/или деформации панели Clean 16+.
    6. Оставьте зазор не менее ¼ дюйма (6 мм) на каждом конце всех панелей и накладок, чтобы обеспечить расширение и сжатие.
    7. Отсутствие зазоров на концах панелей может привести к ряби на отделке. Это может привести к необратимому повреждению и/или деформации Clean 16+.
    8. Для вертикальных панелей, поддерживаемых снизу, обеспечьте зазор не менее ½ дюйма (12 мм) сверху для панелей 16 футов или короче. Если панели больше 16 футов, допускается не менее ¾ дюйма (19 мм).
    9. Недостаточный зазор может вызвать рябь на панели и привести к необратимому повреждению и/или деформации Clean 16+.
    10. Не закрепляйте панели на лицевой стороне, так как Clean 16+ расширяется и сжимается при изменении температуры.
    11. Торцевое крепление может вызвать рябь на панели и привести к необратимому повреждению и/или деформации Clean 16+.
    12. Установите панели с небольшим зазором (1/32 дюйма или 1 мм) между панелями в замковом соединении, чтобы обеспечить расширение и сжатие. Используйте лезвие шпателя, чтобы установить ширину шва.
    13. Не затягивайте с тугими соединениями в холодную погоду или при температурах ниже обычных. Это может привести к необратимому повреждению и/или деформации Clean 16+.
    14. Используйте однокомпонентный оксидный силиконовый герметик нейтрального отверждения для герметизации всех углов, герметизации вокруг всех креплений и ремонта небольших отверстий.

    Система Snap-Trim: быстрая установка – более легкий ремонт

    Финишное соединение с H-образной защелкой (подана заявка на патент)
    Неправильное измерение может затруднить или помешать установке крышки
    Финишное соединение с внутренней угловой защелкой (подана заявка на патент)
    Вид сверху Дополнительная точка крепления
    (не подходит для бетона)
    Установка коронки Multi-Trim (подана заявка на патент)
    Обратите внимание на положение крышки Вода стекает
    Базовая установка Multi-Trim (подана заявка на патент)
    Обратите внимание на положение крышки Вода стекает
    Финишное соединение с защелкой по внешнему углу (подана заявка на патент)
    OC-Trim закроет только срез или охватываемый конец панели

    Крышка плотно прилегает к телу. Начните снизу и надавите на одну сторону, двигаясь вверх, когда крышка защелкнется на месте

    Очистка:

    • , наносится губкой или кистью с мягкой щетиной
    • Некоторые очистители на основе растворителей могут повредить покрытие. Сначала протестируйте на небольшом участке.
    • Некоторые чистящие средства, которые не рекомендуются: Clorox, Pine Power, Tide Power, Grease Releif, растворитель для краски и средство для снятия лака.
    • Всегда защищайте глаза и кожу от прямого контакта с чистящими средствами.

    Всегда следуйте предупредительной маркировке и инструкциям производителя для всех контейнеров с чистящим средством.

    Монтаж потолков из ПВХ – Camfly

    DIY – для стеновых панелей

    • Если вы решили не приклеивать панели к стенам, вы начинаете с установки деревянных реек прибл. каждые 30см. Для вертикальной установки панелей рейки располагайте горизонтально и наоборот.
    • Продолжайте, измерив количество панелей, которые вам понадобятся для стены и потолка. Если последняя панель будет узкой, мы советуем отпилить первую панель так, чтобы у вас оставалось не менее 4 см с каждой стороны.
    • Начните с закрепления начального и краевого края (№ 3) вокруг поверхности, которую вы хотите украсить. Вставьте первую панель в обшивку. Убедитесь, что первая панель размещена идеально прямо (используя спиртовой уровень или нить с грузом), прежде чем скреплять скобами, прибивать гвоздями или прикручивать край к обрешетке (каждые 30 см). Оставьте зазор около 5 мм между панелью и кромкой. Для резки панелей в размер рекомендуется пила с мелкими зубьями.
    • Полностью вставьте вторую панель в паз, прежде чем скреплять скобами (гвоздями или шурупами) в край. Таким же образом поступите со следующими панелями. Для отделки также можно использовать внутренний угловой профиль (№ 1), внешний угол (№ 2) и/или центральный шов (№ 4).

    DIY – для стеновых панелей

    Стеновые панелиСтенные панели

    • Если вы решили не приклеивать панели к стенам, вы начинаете с размещения деревянных реек прибл. каждые 30см. Для вертикальной установки панелей рейки располагайте горизонтально и наоборот.
    • Продолжайте, измерив количество панелей, которые вам понадобятся для стены и потолка. Если последняя панель будет узкой, мы советуем отпилить первую панель так, чтобы у вас оставалось не менее 4 см с каждой стороны.
    • Начните с закрепления начального и краевого края (№ 3) вокруг поверхности, которую вы хотите украсить. Вставьте первую панель в обшивку. Убедитесь, что первая панель размещена идеально прямо (используя спиртовой уровень или нить с грузом), прежде чем скреплять скобами, прибивать гвоздями или прикручивать край к обрешетке (каждые 30 см). Оставьте зазор около 5 мм между панелью и кромкой. Для резки панелей в размер рекомендуется пила с мелкими зубьями.
    • Полностью вставьте вторую панель в паз, прежде чем скреплять скобами (гвоздями или шурупами) в край. Таким же образом поступите со следующими панелями. Для отделки также можно использовать внутренний угловой профиль (№ 1), внешний угол (№ 2) и/или центральный шов (№ 4).

    DIY – для потолочных панелей

    Потолочные панелиПотолочные панели

    DIY – для потолочных панелей

    • Очистите поверхность потолка.
    • Деревянные или стальные рейки (толщиной 20-30 мм) вбить в стену и потолок сначала всеми углами, затем по плоскости с расстоянием 400 мм между каждой деревянной рейкой.
    • Прикрутите ПВХ-профили (карнизы) ко всем углам, затем вставьте панель в угловые профили, затем следующую панель в первую панель.
    • Привинтите вторую панель из ПВХ со стороны выреза к деревянной или стальной рейке, затем вставьте третью панель, затем четвертую и прибейте сторону с вырезом четвертой, затем пятую и шестую, затем…
    • Обратите внимание на расстояние и боковую панель с вырезом: для способов, описанных выше, используются панели шириной 250 мм или 300 мм, а расстояние между деревянными или стальными рейками составляет 400 мм, поэтому через каждые 2 панели привинтите второй паз. Конечно, вы можете изменить способы в соответствии с вашей ситуацией в настоящее время, изменив расстояние между панелями и деревянными или стальными рейками.

    ПВХ-потолки Установка:

    Перед установкой необходимо проверить все профили, чтобы убедиться, что они имеют одинаковую длину или длины, соответствующие поверхности стеновой панели.

    В случае влажных, поврежденных или неровных стен мы рекомендуем использовать для каркаса обработанную древесину.

    Необходимые материалы для установки: Стеновые панели из ПВХ, верхние углы из ПВХ (e F2-L), соединительные стыки из ПВХ (0 H-L), торцевые планки из ПВХ (C) 7-L), внутренние стыки из ПВХ (0 W-L) , Наружные фуганки из ПВХ (0 Y-L), Стойки для дерева, Пластиковые дюбели, Деревянные клейма, Гвозди и шурупы.

    Макет

  • Для стеновых или потолочных панелей места расположения дюбелей прочерчиваются на кладке для крепления клейм из дерева или оцинкованной стали размером 15 мм x 50 мм. Расстояние между дюбелями 120мм — 150мм и между деревянными брендингами 350мм — 400мм (для нижней части стен или потолка мы рекомендуем расстояние между деревянными брендингами не более 250мм — 300мм).
  • Крепление деревянных клейм в дюбелях производится шурупами по дереву размером 3,5 — 4 х 50 — 60 мм.
  • Если позволяет кладка и если вы хотите, чтобы панель была приклеена к стене, заглубляйте полосовые доски внутрь кладки.
  • Торцевая накладка из ПВХ укладывается вдоль монтажного пространства (пол, потолок) параллельно деревянному каркасу.
  • Начните установку с одного из краев, выберите первую стеновую панель и обрежьте язычок с левой стороны панели и отрежьте по длине. Поместите стеновую панель на каркас в концевую накладку из ПВХ лицевой стороной панели к себе и стороной с пазом вправо. Закрепите панель со стороны паза за торцевую кромку с помощью винтов, чтобы полностью закрепить ее на каркасе. Выберите следующую панель, вставьте шпунт в паз до плотного прилегания и снова закрепите панель со стороны паза, используя тот же метод, что и раньше, и продолжайте в том же духе, пока не дойдете до края или до угла стены.
  • Внутренние и внешние углы выполнены с внутренними или внешними соединениями из ПВХ, в зависимости от необходимости. В углах отрежьте последний кусок панели у стены внутренней ячейки и приложите к нему внешний или внутренний угол.
  • Завершая установку, вставьте торцевую накладку в конце, на этом работа будет завершена. В случае плоской и ровной стены можно использовать простой клей без использования деревянного каркаса. Панели ПВХ можно приклеивать прямо на существующую керамическую плитку, не снимая плитку. Окрашенные поверхности должны быть соответствующим образом подготовлены перед нанесением любого клея.
  • На что следует обратить внимание:

  • Используйте панель только внутри помещений. Потолочные панели не должны подвергаться воздействию прямых солнечных лучей.
  • Запрещено бить твердыми элементами. Запрещается очищать поверхности абразивными материалами или растворителями.
  • Перед установкой потолочных панелей необходимо правильно закрепить электрооборудование.
  • admin

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
