Как правильно установить печь в бане?

Постройка собственной бани требует от владельца не только вложений, но и знаний. Вопрос о том, как правильно установить печь в бане, решается с учетом правил пожарной безопасности и соблюдения технических предписаний. Такой подход гарантирует не только безопасное и длительное использование отопления, но и качество протопки. Особое внимание уделяется взаимодействию с деревянными перекрытиями и их защите.

Содержание:

Варианты монтажа банной печи
Правила установки печи в бане
Процесс монтажа банной печи
Основание под печь
Подготовка пола и стен
Монтаж печи
Устройство дымохода
Установка печи в бане своими руками
Монтаж электрической печи
Чугунная печь
Кирпичная кладка
Установка банной печи: видео

Варианты монтажа банной печи

Печь в бане можно установить следующими способами:

внутри парной – требует постоянного поддержания влажности и кислорода, однако легко топится;

с выносной топкой – экономит полезную площадь, обеспечивается чистота в парной и повышенная безопасность, требует технического отверстия в стене;

с топливным каналом на улице – также экономит площадь, однако сложнее поддерживать нужную температуру.

Каждый вариант ставят с учетом особенностей бани и предпочтения владельца. Учитывается также и возможность обогрева смежных помещений.

У нас вы можете заказать

Монтаж банной печи под ключ Установку печи Везувий Установку печей на даче Установку печи Гефест Установку печи в деревянном доме Монтаж дымохода

Правила установки печи в бане

При выборе подходящего места и монтаже руководствуются следующими рекомендациями и правилами:

топка должна располагаться на расстоянии не менее метра от горючих материалов обшивки, их обязательно защищают экранами и облицовкой;
деревянный пол также защищают дополнительной облицовкой во избежание возгорания от нагреваемого металла;
расстояние до потолка не должно быть меньше 80 см при наличии его изоляции, в случае отсутствия – от 120 см;
перегородку вывода рукавного канала защищают от возгорания;
дверцу топки располагают с открытием в сторону двери, а дверцу каменки – к углу;
в бане предусматривают место под средства тушения пожара.

Процесс монтажа банной печи

Установка печи в бане выполняется по следующим этапам:

монтаж основания;
подготовка пола и стен;
установка печки;
монтаж дымохода.

Каждый из этапов имеет свой пошаговый алгоритм действий, рекомендации и правила. Оптимальный вариант – проконсультироваться со специалистом. Он даст рекомендации в соответствии с индивидуальными особенностями помещения и отопителя.

Основание под печь

Банная печь не всегда требует заливки отдельного фундамента, однако все зависит от выбранной конфигурации и ее веса. Также важно учитывать ее нагрузку в процессе топки вместе с дровами и камнями. С учетом нагрева она может оказывать существенное давление на пол.

С учетом данных показателей, а также различных типов почвы, основание готовят по одному из трех вариантов:

монолитный армированный фундамент;
свайная плита для подвижных грунтов;
объединенный с основным фундамент под печь в предбаннике.

Также выделяют возможность монтажа в углублении, на 10-15 см ниже уровня пола. Такой вариант обеспечивает лучшую теплоотдачу и прогрев, однако усложняет процесс топки и поддержания температуры.

Подготовка пола и стен

Если фундамент не предусматривает отдельное основание под печь, уделяют внимание подготовке напольной поверхности. В этом случае придерживаются следующих правил:

если монтаж осуществляется поверх деревянного пола, его следует защитить жароустойчивым покрытием, чаще используют минеральную плиту, ее размер должен выступать за пределы габаритов печи на 10 см с каждой из сторон;
поверх плиты выкладывают слой кирпича на огнеупорном растворе;
завершает подготовку керамогранит на огнестойком клее, он же выполняет и декоративную функцию.

В ряде случаев кирпич можно положить на подушку из глиняного раствора. Такое сочетание считается достаточно жаропрочным.

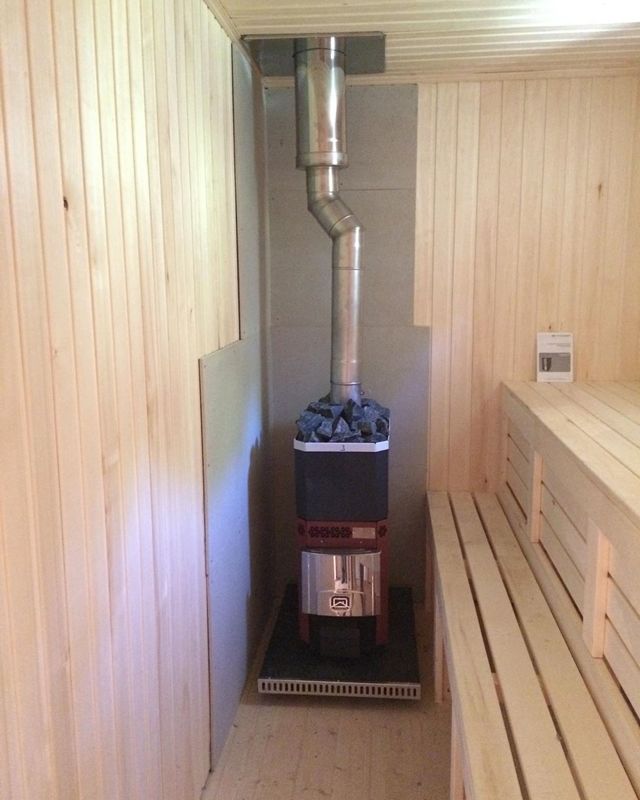

Стены защищают огнеупорными экранами, керамикой или кирпичом. Выбор материала зависит от предпочтений владельца и устройства бани.

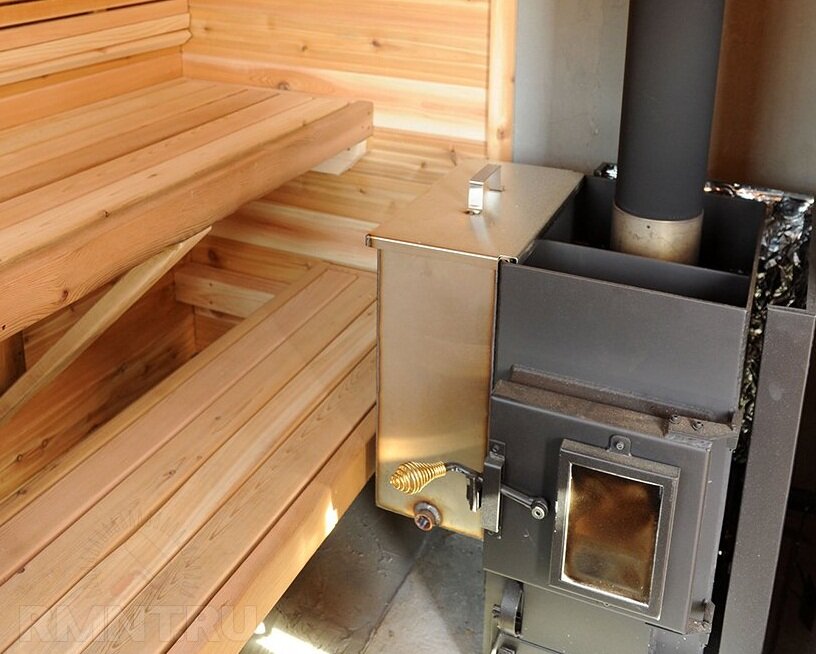

Монтаж печи

Установка отопительного прибора не подразумевает сложности. При правильной подготовке процесс сводится лишь к укреплению печи на подставке. При монтаже важно выдержать необходимые расстояния до пола, стен и потолка.

Доступно два варианта расположения отопителя:

с растопкой из парилки;
с дверцами на улице или в смежном помещении.

Второй вариант предусматривает, что поддержание температуры будет происходить извне. Кому-то придется постоянно выходить из парной и подкидывать дрова, что не всегда удобно в зимнее время. Зато в этом случае снижается загрязнение внутри помещения.

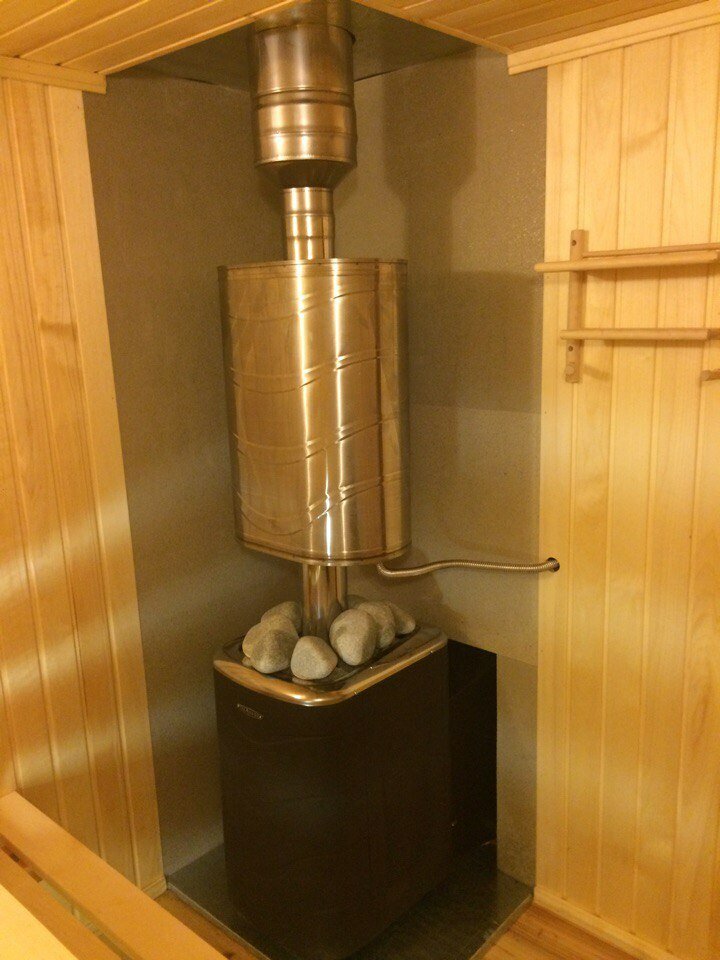

Устройство дымохода

Установка дымохода выполняется по одной из двух схем – через потолок и кровлю или через стену. Первый вариант считается предпочтительным, поскольку часть дымоходной трубы также участвует в отоплении за счет своего нагрева. Если трубу выводят через стену, то делают это под потолком, чтобы часть ее оставалась внутри.

Материал для дымохода подбирают заранее на этапе планирования. Для бани чаще используют следующие варианты:

керамика – долговечность, хорошая устойчивость к влаге и химическому воздействию, обладает большим весом, что требует дополнительного фундамента;
нержавейка, сэндвич-системы – более доступный и распространенный вариант, отличается простотой монтажа;
огнестойкое стекло – самый дорогой вариант, отличается повышенной эстетичностью.

Монтаж дымохода также требователен к правилам пожарной безопасности. Прилегающие деревянные стены требуют огнестойкой защиты и пропитки. В местах прохода дымоходной трубы через потолок, кровлю или стены изготавливают соответствующие проходные узлы.

При монтаже дымоотвода важно учитывать некоторые правила:

дымоходная труба не должна опираться на отопительный прибор, для ее поддержки используют собственное основание или кронштейны;
патрубок дымоотвода не должен быть меньше выхода отопительного прибора;
стыки собираемой конструкции не должны приходиться на места пересечения потолка, кровли или стены;
все стыки должны быть плотными, дополнительно они обрабатываются огнестойким герметиком во избежание утечек дыма;
участки на улице и в неотапливаемых подкровельных пространствах необходимо утеплять во избежание промерзания конденсата.

Уделяют внимание и выводу дымоотвода над кровлей. Высота данного участка зависит от расположения по отношению к коньку крыши, а также от ближайших зданий, способных перекрыть нормальное движение воздуха.

От правильной высоты дымохода зависит тяга и эффективность горения в топке.

Установка печи в бане своими руками

Относительно простая система монтажа позволяет установить печь в баню своими руками, а также возвести дымоход к ней. Для этого обращают внимание:

знакомство с правилами пожарной безопасности для печей и дымоходов – чтобы сделать все своими руками, понадобится изучить требования, предписания, стандарты, СНиПы и другие положения об устройстве отопления;
создание проекта – банную печь планируют вместе с постройкой самой бани, это дает определенную свободу в вопросах размещения, устройства фундамента, подбора материалов и выбора отопительного прибора;
консультирование со специалистами – даже если не планируется привлекать мастеров, профессиональный взгляд на проект позволит избежать ошибок и даст нужные рекомендации для дальнейших действий;
закупка материалов и подготовка инструментов – следует осмотреть все покупки, когда их поставляют на вероятность брака, его наличие может существенно повлиять на работу отопителя и дымоотвода;
устройство основания – фундамент делают на этапе строительства бани или сауны, постамент уже перед монтажом печи;
обшивка стен – все установленные деревянные перекрытия должны быть защищены не только огнеупорными пропитками, но и экранами, это относится и к прокладке дымохода, который за счет нагрева также может негативно влиять на воспламеняющиеся материалы;
установка печи – ее выполняют с учетом технических характеристик, правил пожарной безопасности и рекомендаций изготовителя, важно соблюдение всех предписанных расстояний между отопителем и стенами;
монтаж дымохода – сборку осуществляют снизу вверх по конденсату, подключают дымоотвод к патрубку отопителя, монтируют потолочно-проходной и кровельный узел;
при устройстве дымоотвода учитывают расположение стропил, они не должны соприкасаться с нагреваемой трубой;
по необходимости отопительный прибор обкладывают кирпичом, устанавливаются декоративные элементы.

Завершающим этапом устраивают контрольную протопку. В ходе ее проверяют тягу, наличие утечек, качество горения. Неотъемлемой частью считаются задвижки вентиляции, их работу и подачу воздуха также проверяют.

Отдельно обращают внимание на использование топки. Не рекомендуется использовать баню сразу с первой протопкой. В этот момент обычно схватывается заводская краска и часть ее может травить воздух.

Аналогично относятся и к используемым камням. Проверить их следует еще на улице – это обусловлено возможным содержанием серы и других едких веществ, которые при нагреве создадут удушающий дым.

Монтаж электрической печи

Электрический отопитель считается более безопасным для эксплуатации, допустимые расстояния для него снижаются. Однако базовые нормы пожарной безопасности остаются неизменными.

Защита прилегающих деревянных элементов также выполняется с помощью экранов из огнеупорного материала. Уделяют внимание заземлению, ввод в эксплуатацию требует согласования с пожарной инспекцией.

Чугунная печь

Ключевая особенность чугунной печи – ее больший вес по сравнению с обычной металлической. Такой вариант обязательно требует отдельный фундамент. Также обращают внимание на сильный нагрев металла, из-за чего он требует дополнительной изоляции для всех помещений, которые затрагивает.

Кирпичная кладка

Кирпичная печь считается безопасным вариантом, однако предусматривает сложный и долгий монтаж. Имеет большой вес и обязательно делается с отдельным фундаментом. Такой же предусматривается и для дымохода, если он также собирается из кирпича.

Установка банной печи: видео

Для наглядной демонстрации монтажа банной печи и дымохода можно ознакомиться с подходящим видео. В нем представлены общие рекомендации и отдельные нюансы, зависящие от индивидуальных особенностей конструкции.

Заключение

Самостоятельный монтаж печи и дымохода не подразумевает сложных действий при наличии определенных навыков и знаний. Для этого требуется лишь изучение правил пожарной безопасности и тщательное проектирование всех аспектов. Проектирование и следование инструкциям позволит собрать эффективную систему нагрева и дымоотведения, способную длительное время работать исправно.

Ключевая проблема монтажа – правила пожарной службы. Их соблюдение гарантирует безопасность системы, особенно если речь идет о деревянных постройках. В случае необходимости обращаются за помощью специалистов.

В Санкт-Петербурге помочь с установкой печей и дымоходов могут сотрудники «Дымоход Мастер». Компания специализируется на установке отопительного оборудования, проектировании печей и дымоотводов. Сотрудничество ведется на индивидуальной основе, с учетом всех пожеланий заказчика и особенностей конструкции. Это позволяет реализовывать проекты любой сложности с соблюдением всех предписаний пожарной безопасности.
