Двухскатная теплица из профильной трубы: чертеж и инструкция

Теплица — замечательное подспорье в хозяйстве любого дачника. Возможность вырастить зелень и овощи на месяц, а то и на два раньше, чем в открытом грунте, вырастить рассаду, снять два урожая за сезон и даже вырастить цветы на продажу — все это определенно стоит усилий, потраченных на строительство теплицы. А с учетом развития рынка строительных материалов ее несложно будет собрать своими руками. Просты в сборке и удобны в эксплуатации теплицы, каркас которых сделан из металлической профильной трубы.

Содержание

• 1 Плюсы и минусы профильной трубы
• 2 Выбор размера труб
• 3 Чертежи самодельных конструкций (виды)
• 4 Возводим каркас
• 5 Видео «Как возвести каркас»
• 6 Фундамент
• 7 Как согнуть трубы
• 8 Сварка теплицы из металлических труб
• 9 Видео «Как выглядит готовый каркас для теплицы»

Плюсы и минусы профильной трубы

Профильные трубы обычно производят из низколегированной углеродистой стали. Они могут быть любой формы, кроме круглой, но в строительстве для возведения различных типов каркасов наиболее востребованы прямоугольные и квадратные. Многоступенчатая термообработка профильной трубы гарантирует надежность стыковочных швов и отсутствие механического напряжения внутри. Таким образом, главное преимущество профильной трубы — высокая прочность и долговечность материала.

Такие конструкции не подвержены ржавению и коррозии, имеют небольшой вес, но способны выдержать серьезную нагрузку при эксплуатации. С ними легко работать — резать или сваривать, и они недорого стоят. У этого вида материалов практически нет недостатков. Единственная сложность в работе — затрудненное сгибание. Профильные трубы — самый распространенный материал для возведения своими руками каркасов теплиц и даже домов.

Выбор размера труб

В продаже есть трубы практически любых размеров. Сами производители рекомендуют использовать для постройки теплиц и парников профиль сечением от 25 мм и более — в зависимости от вида поликарбоната, которым будет обшит каркас. Для основания теплицы целесообразно использовать трубы большего диаметра. Для ветроустойчивости и, особенно, снегоустойчивости, толщина металла должна быть не менее полутора миллиметров.

Чертежи самодельных конструкций (виды)

Первый шаг в сборке теплицы — подробная схема или чертеж. За основу можно взять чертежи из интернета, но адаптировать их к своему участку. Каждый вид теплиц имеет свои чертежи и особенности изготовления. Самый распространенный вид – двухскатная теплица или же домик. На втором месте по распространенности — арочная форма.

Размеры строений обычно рассчитываются, исходя из длины и ширины листов поликарбоната, которые пойдут на обшивку, таким образом, чтобы не пришлось отрезать и выбрасывать большие куски. Если не заниматься выращиванием овощей на продажу, то хватает парника шириной до трех и длиной около шести метров. Оптимальный угол наклона крыши — около 30 градусов. Изготовление теплицы может занять около двух-трех дней.

Возводим каркас

Базовый набор инструментов для сборки каркаса своими руками — рулетка, уровень, болгарка (или ножницы по металлу) и электрический шуруповерт.  Для торцевых стен рекомендуется использовать профили 40 на 20 мм. Для ускорения работ, и если вы уверены в своем чертеже и умеете обращаться с металлическими профилями, можно сразу нарезать все детали каркаса.

Если же нет, то первым делом нужно собрать каркас задней стенки теплицы. Учитывая чертеж, отрезать профиль нужной длины. Отрезки скрепляются шурупами, саморезами или клепками. Далее, необходимо перемерять полученный элемент каркаса по всем параметрам — длине, ширине, диагоналям. Последнее измерение принципиально важно — размер диагоналей должен совпадать. Аналогично нужно собрать переднюю торцевую стену и закрепить обе стены на основании, регулируя правильность установки с помощью отвеса.

Затем можно отрезать направляющие для боковых стен. Здесь достаточно использовать трубу 20 на 20 миллиметров. Направляющие необходимо закрепить на основании через каждые 50 сантиметров. Завершает каркас боковых стен профиль, закрепленный поверху параллельно нижней профильной. К ней крепятся боковые направляющие и направляющие для крыши. Еще одна направляющая крепится под коньком крыши.

Видео «Как возвести каркас»

В этом видео можно увидеть алгоритм действий во время овзведения каркаса для теплицы.

Фундамент

Двухскатная теплица — самая простая в сборке своими руками, но первое, что нужно для нее сделать — подготовить фундамент. Он может быть деревянным, кирпичным или бетонным. Фундамент из бетона — самый простой, но достаточно надежный. По периметру будущей теплицы нужно выкопать канаву глубиной до тридцати сантиметров и шириной около 20 сантиметров.

В землю нужно вбить арматуру (можно отрез профильной трубы), на которую будет приварены отрезы профильной трубы под основание теплицы. Достаточно это делать через метр-полтора. В углах лучше вбить не один отрез арматуры, а два — на минимальном расстоянии до собственно угла. Нижний слой фундамента составляет мелкий гравий.

Перед закладкой бетона его нужно утрамбовать своими руками и финальная высота гравийного слоя должна составить не более 5 сантиметров. Поверх этого слоя заливается бетон. После высыхания бетона нужно приварить к арматуре профильную трубу 40х20 мм.

Как согнуть трубы

Один из главных вопросов при сборке двухскатной теплицы — отрезать или сгибать профильную трубу в месте перехода стен в крышу.
Перед тем, как сгибать трубу, нужно еще раз перепроверить чертеж и убедиться, что угол сгиба подобран правильно. Для того, чтобы согнуть трубу своими руками, ее нужно надрезать болгаркой в месте предполагаемого сгиба.

После такой обработки труба гнется достаточно легко. Далее, место сгиба нужно сварить. Также в сети можно найти советы по сгибанию профильных труб с помощью песка или воды.  И третий вариант — воспользоваться трубогибом, но это дополнительные затраты.

Сварка теплицы из металлических труб

Как уже упоминалось выше, для закрепления каркаса к фундаменту или сгибов труб нужна сварка. Это самая простая причина, почему для сооружения теплицы может понадобиться сварочный аппарат. В том случае, если планируется изготовление круглогодичной капитальной теплицы, соединять части профиля лучше не саморезами, а также сваркой. Собранный каркас теплицы готов обшивают листами поликарбоната или пленкой.

Видео «Как выглядит готовый каркас для теплицы»

В данном видео показано, как выглядит готовый каркас для теплицы из профильной трубы.

фото вариантов и особенности изготовления

Высокая стоимость готовых изделий может стать серьёзным препятствием для установки теплицы. В такой ситуации можно изготовить парник из профильной трубы своими руками. Фото конструкций и чертежи легко можно найти в интернете. Однако без соответствующих знаний собрать теплицу будет непросто. Специально для тех, кто решился осилить эту задачу, редакция HouseChief.ru подготовила подробный обзор с инструкциями. Предлагаем познакомиться с особенностями разработки чертежей, порядком выполнения монтажных работ и выбора места для установки теплицы.

Парник с нестандартными размерами лучше изготовить своими руками

Читайте в статье

• 1 Преимущества и недостатки строительства своими руками парника из профиля
• 2 Как выбрать место для парника
• 3 Выбор типа конструкции теплицы из профильной трубы
• 4 Каким материалом обшить парник из профильной трубы своими руками: фото и особенности возможных вариантов
• 5 Подготовка чертежей с размерами для теплицы из профильной трубы и создание сметы
  • 5.1 Создание чертежа каркаса из профильной трубы для шатровой теплицы
  • 5. 2 Создание чертежа для изготовления своими руками теплицы арочной конструкции из профильной трубы
  • 5.3 Создание чертежа для изготовления своими руками фундамента под теплицу из металлопрофиля
  • 5.4 Как рассчитать нужное количество строительного материала при создании парника из металлопрофиля своими руками
• 6 Как своими руками построить парник из профильной трубы
  • 6.1 Какие инструменты нужны для работы
  • 6.2 Сборка каркаса теплицы из профильной трубы
    • 6.2.1 Как придать профильной трубе для каркаса теплицы вид дуги
    • 6.2.2 Как своими руками сварить каркас теплицы из профильной трубы
  • 6.3 Как своими руками обшить каркас теплицы из профильной трубы
  • 6.4 Подготовка площадки и установка парника

Преимущества и недостатки строительства своими руками парника из профиля

Наверняка каждый из вас задумывался о том, стоит или не стоит браться за такую задачу. Для лучшей мотивации приведём несколько причин, которые станут хорошим стимулом для создания такой постройки:

1. Уникальность. При самостоятельном изготовлении теплицы из профильной трубы чертёж конструкции прорабатывается специально для конкретного участка. Всегда можно изменить не только размеры, но и форму парника.
2. Доступность. Нередко стоимость снижается вдвое.
3. Прочность. На этапе разработки проекта теплицы из профильной трубы проще внести необходимые изменения, чем дорабатывать уже готовые решения.

Затраты на строительство значительно снижаются

Из недостатков следует отметить более длительные сроки возведения, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.

Каждый элемент надо изготавливать самостоятельно

Как выбрать место для парника

При выборе месторасположения парника следует учитывать следующие правила:

• зимнюю теплицу следует установить поближе к дому, чтобы упростить подключение к системе отопления и снизить затраты на приобретаемое оборудование и расходные материалы;

Внимание! Пристенное расположение является наименее затратным.

Затраты на строительство минимальные

• стоит отказаться от низинных, открытых участков или мест, имеющих значительный уклон;
• при наличии на участке зон с различным грунтом стоит отдать предпочтение песчаной почве, не способствующей застаиванию воды. Глинистая почва требует специальной подготовки перед установкой парника;
• следует отказаться от мест, в которых грунтовые воды располагаются выше 1,5 м от поверхности.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Понаблюдайте за своим участком и выберите для установки парника хорошо освещаемое место, в котором не застаивается дождевая вода и есть защита от сильных порывов ветра.

«

Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей монтируемой конструкции:

• односкатную теплицу располагают скатом крыши на юг;
• продольную ось двускатной или арочной конструкции направляют с севера на юг. Отклонение не должно превышать 15−20°.

Расположение должно быть осознанным

Выбор типа конструкции теплицы из профильной трубы

Приступая к изготовлению теплицы из профильной трубы своими руками, чертежи разрабатываются для шатровой либо арочной конструкции. Арочный парник предполагает наличие специального производства, так как придать требуемую форму самостоятельно сложно. К преимуществам таких конструкции стоит отнести простоту сборки при наличии изогнутых деталей. К недостаткам − ограниченную функциональность из-за невозможности высаживания около стенок высоких растений.

Самостоятельно изготовить дуги достаточно сложно

Шатровые парники отличаются простым конструктивным исполнением. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления. Несмотря на наличие в продаже уже готовых изделий, многие стремятся изготовить самостоятельно именно шатровые теплицы из профильной трубы. В конструкции данного вида можно высадить растения различной высоты.

Внимание! Шатровые парники стоят дороже арочных, так как для их возведения требуется больше основного и укрывного материала.

Более дорогостоящий вариант, по сравнению с арочными парниками

Каким материалом обшить парник из профильной трубы своими руками: фото и особенности возможных вариантов

Чтобы было проще выбрать подходящий укрывной материал, предлагаем познакомиться с возможными вариантами. Предпочтение может быть отдано:

• поликарбонату. Наилучший вариант для теплицы из профиля 20×40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточное прохождение солнечного света и хорошо сохраняя тепло внутри парника, поликарбонат превосходит по износостойкости стекло в 200 раз. Имея в наличии нож или ножницы, каждый может отрезать поликарбонат в размер своими руками.

Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики парника.

Поликарбонат – наилучший выбор

Статья по теме:

Парники и теплицы из поликарбоната. Какие бывают теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности парников из поликарбоната с открывающейся крышей — читайте в публикации.

Подготовка чертежей с размерами для теплицы из профильной трубы и создание сметы

Чаще всего эскиз будущего парника разрабатывается с учётом стандартных габаритов. Однако при детальной проработке чертежа теплицы из профильной трубы с размерами могут вноситься определённые коррективы с учётом её месторасположения. Предлагаем познакомиться с особенностями создания чертежей для конструкций различной формы.

Подробный чертёж упростит изготовление своими руками

Создание чертежа каркаса из профильной трубы для шатровой теплицы

При разработке чертежа каркаса теплицы из профильной трубы с шатровой кровлей следует определиться с углом наклона крыши. Выбор делается с учётом ветровой и снеговой нагрузки, характерной для конкретной местности, и обычно составляет 30−45º. Высоту боковых стенок выбирают из диапазона 1,7−2 м.

При расчёте габаритов кровли задают угол наклона крыши и ширину будущей постройки. Длина ската будет численно равна гипотенузе прямоугольного треугольника, один из катетов которого равен половине ширины парника. В этом случае длина ската будет составлять половину ширины теплицы, разделённой на косинус угла ската, а высота – произведение половины ширины парника на тангенс угла наклона кровли. Например, для теплицы шириной 3 м с углом наклона кровли в 45º расчёты производятся следующим образом:

• длина ската = 1,5 м / cos45º = 2,12 м. Дополнительно предусматривается напуск длиной 0,1–0,3 м. Окончательно длина ската при напуске 0,3 м будет равна 2,42 м;
• высота кровли = 1,5 м × tg45º = 1,5 м. Если высота боковых стен составляет 2 м, суммарная высота строения будет равна 3,5 м.

Ширину дверного проёма стоит выбрать 0,7–0,8 м. Размеры форточек для вентиляции должны составлять 0,3×0,5 либо 0,5×0,5 м. Для зимней теплицы стоит предусмотреть тамбур. Вертикальные стойки должны располагаться через 0,6–1 м. Выбрав наибольшее расстояние, можно уменьшить затраты на изготовление каркаса. Меньшее позволит увеличить срок службы укрывного материала.

Для расчёта арочного парника надо знать формулы длины окружности

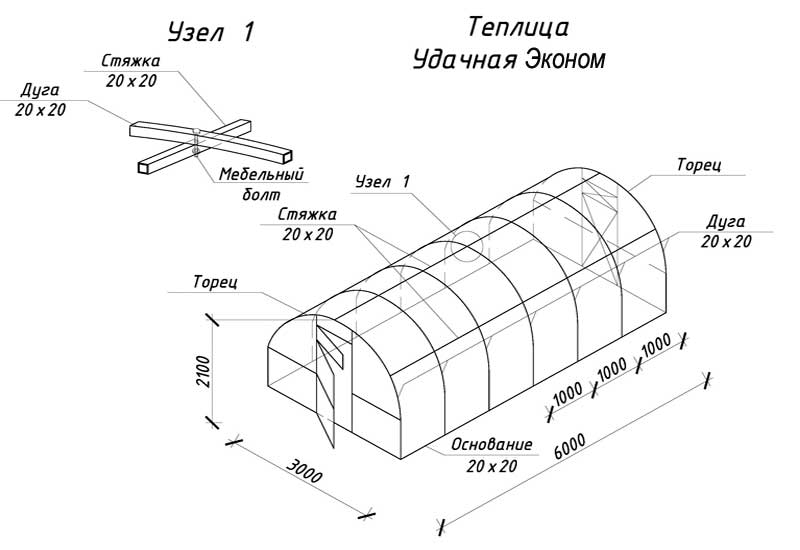

Создание чертежа для изготовления своими руками теплицы арочной конструкции из профильной трубы

Приступая к расчёту, следует определиться с высотой будущего парника. Обычно она составляет 1,9–2,4 м. Сама арка, по сути, является половиной правильной окружности. Разрабатывая чертёж теплицы из металлопрофиля своими руками, следует учесть, что длина правильной окружности равна

L = 2 × π × r, где

• π – 3,14;
• r – радиус окружности. В данном случае это высота будущего парника.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Стандартная длина поликарбоната и профилированных труб − 6 м. Исходя из этого, следует рассчитывать высоту будущей конструкции. Ширина будет равна двум высотам.

«

Для расчёта арочного парника надо знать формулы длины окружности

Создание чертежа для изготовления своими руками фундамента под теплицу из металлопрофиля

Необходимость обустройства фундамента под теплицу обусловлена небольшим весом конструкции из профиля. Как следствие, при достаточно сильном порыве ветра парник может улететь. Разрабатывать чертёж основания следует после того, как будут определены габариты каркаса теплицы из профильной трубы. Своими руками обычно обустраивают фундамент, высота которого равна 0,3–0,8 м. Остальные параметры стоит выбрать на 0,2–0,3 м больше размеров парника.

Размеры парника и основания взаимосвязаны

Как рассчитать нужное количество строительного материала при создании парника из металлопрофиля своими руками

Для расчёта необходимого количества материала потребуется подробная схема теплицы из профильной трубы. Своими руками можно изготовить различную конструкцию. Расчёт выполняется с учётом конструктивных особенностей и геометрических параметров строения. Сложим протяжённость всех элементов каркаса, далее следует полученное значение разделить на стандартную длину профильной трубы.

Комментарий

Анастасия Ивашева

Ландшафтный дизайнер студии VENUS DESIGN

Задать вопрос

«Планируя возведение своими руками парника из металлопрофиля с поликарбонатом, следует учесть стандартные размеры листов: 2,1×6 м и необходимость их укладки с нахлёстом 0,6–0,7 м.

«

Расчёт необходимого количества металлического профиля производится по схеме

Как своими руками построить парник из профильной трубы

Для качественной сборки парника из профиля своими руками следует придерживаться определённой технологии выполнения работ. Предлагаем познакомиться с основными этапами, чтобы вы могли построить конструкцию, способную прослужить достаточно долго.

Этапы строительства зависят от конструктивных особенностей

Какие инструменты нужны для работы

Перечень инструментов, которые потребуются в процессе изготовления конкретного парника, может отличаться. Для сборки каркаса, кроме металлического профиля, стоит подготовить:

• сварочный аппарат с мощностью более 3 кВт, если элементы планируется соединять посредством сварки;
• болгарку;
• плоскогубцы;
• молоток;
• шуруповёрт;
• измерительный инструмент. Обязательно наличие угольника для контроля угла, под которым соединяются отдельные элементы, и строительного уровня − для определения их пространственного положения.

Инструменты должны быть в наличии до начала работ

Сборка каркаса теплицы из профильной трубы

От качества выполненной работы зависит не только внешний вид монтируемой конструкции, но и срок её службы. Сборка каркаса теплицы из профильной трубы может производиться по-разному: с помощью резьбовых соединений и посредством сварки. Предлагаем ознакомиться с нюансами изготовления элементов арочного парника и порядком сварки каркаса.

Сборка каркаса парника должна выполняться по правилам

Как придать профильной трубе для каркаса теплицы вид дуги

Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную компанию. Здесь необходимые манипуляции выполнят на специальном оборудовании. Тем, кто планирует всё сделать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала стоит подготовить радиусный шаблон, а затем воспользоваться одним из следующих методов:

1. Первый способ. Просеяв и просушив речной песок, прокалить его на металлическом листе, добившись полного испарения влаги. Установив с одной стороны профильной трубы деревянный чопик, засыпать внутрь подготовленный песок. После этого можно придать профтрубе желаемую форму без риска деформации. Воспользоваться способом можно в любое время года.
2. Второй способ, актуальный для зимы. Вместо песка, используется вода, которую наливают внутрь трубы и ждут её замерзания. После этого заготовку гнут по шаблону.
3. Третий способ. С помощью болгарки на профильной трубе делаются надрезы на 2/3 ширины через равные расстояния. Последние выбираются с учётом величины изгиба кровли. После этого профтруба изгибается, а надрезы завариваются.

Можно использовать специальное оборудование для того, чтобы изогнуть трубу

Watch this video on YouTube

Как своими руками сварить каркас теплицы из профильной трубы

Если вы решили сварить теплицу из профильной трубы своими руками, работу можно сделать в следующей последовательности.

Иллюстрация	Описание действия
	Необходимо подготовить и отрезать в размер требуемое количество профильной трубы нужного сечения.
	Выставляем по уровню в соответствии с чертежом элементы боковой стенки.
	Контролируем пространственное положение каждого элемента.
	Свариваем элементы между собой. Режим процесса выбирается в зависимости от толщины стенки и материала, из которого изготовлены профильные трубы.
	Изготавливаем вторую стенку с такими же размерами.

Как своими руками обшить каркас теплицы из профильной трубы

Если в качестве укрывного материала выбран поликарбонат, работы можно выполнить в следующей последовательности.

Иллюстрация	Описание действия
	Выполняем разметку листов, не снимая плёнку.
	Отрезаем листы в размер, используя строительный нож и шаблон.
	Крепим листы к торцам с помощью саморезов маркированной стороной наружу. Защитную плёнку снимаем до крепления.
	Излишки укрывного материала отрезаем ножом.
	Прорезаем двери, форточки и петли.
	Торцы соединяем с каркасом.
	Накрываем боковую стенку, предусматривая нахлёст в 5–7 см над торцом и между самими листами.

Подготовка площадки и установка парника

Последовательность подготовки площадки и установки теплицы одинакова для готового изделия, и изготовленного своими руками. Предлагаем посмотреть тематическое видео с подробным описанием процесса.

Watch this video on YouTube

Предлагаем узнать мнение о готовых парниках из профильной трубы.

Отзыв о модели из профильной трубы «СТО Складской техники»

Подробнее на Отзовик: http://otzovik.com/review_1345558.html

Отзыв о модели Агросфера «Богатырь» из оцинкованной стальной трубы

Подробнее на Отзовик: https://otzovik.com/review_2408172.html

Если вы решили самостоятельно изготовить теплицу из профиля своими руками, чертежи и видео помогут собрать качественную конструкцию. Делитесь в комментариях, каким формам теплиц вы отдали предпочтение и почему.

Watch this video on YouTube

Watch this video on YouTube

Теплицы из профильной трубы своими руками: чертежи, схемы

Теплицы из профильной трубы, сделанные своими руками, сегодня достаточно распространены. Это связано с несколькими причинами, одна из них выражается в простоте монтажа, а вторая в бюджетности работ. Если вы находчивый домашний мастер, то соорудить такую ​​конструкцию можно, даже не закупая материал. Для того, чтобы строить, не нужно обладать особыми навыками, достаточно лишь следовать определенным советам. После того, как теплица будет готова, ее не придется обслуживать, а если в качестве укрывного материала выбран крепкий сорт, то теплицу даже не придется разбирать на зиму. В отличие от теплиц, основу которых составляют другие материалы типа дерева, стальная конструкция прочная, к тому же ее элементы не способны повлиять на процессы гниения, а грибковые поражения установке не страшны. Теплицы этого типа устойчивы к деформации, которая может быть вызвана повышенной температурой.

Виды форм теплиц

Чаще всего арочную теплицу строят из профильной трубы своими руками. Он подходит для выращивания невысоких растений на своем пространстве. Одной из особенностей этой теплицы является возможность самоочищения крыши. Ведь на поверхность постоянно будет попадать мусор, а также осадки. Форма также может быть туннельной. Такие установки имеют стандартные размеры. Таким образом, его высота ограничена 5 м, а ширина – 10 м. Если есть потребность в выращивании высокорослых растений, то для строительства стоит выбрать тоннельную форму. Если на территории постройки преобладают сильные ветры, то такая теплица стойко их перенесет.

Теплица двустенная из профильной трубы своими руками. Если выбрать эту форму, то можно установить достаточно высокую конструкцию, внутри которой можно передвигаться в полный рост. Эта форма используется для выращивания зелени, укрепленной на опорах, а также прямостоячих и вьющихся культурных растений. Если есть необходимость рационально распределить площадь участка, то стоит выбрать эту форму. Иногда в строительстве используют пирамидальную форму, теплица такого типа также будет занимать мало места.

Определение места для установки теплицы

Прежде чем приступить к самостоятельному строительству теплицы из профильной трубы, необходимо определить место, где она будет установлена. Среди основных особенностей места для крепления можно выделить наличие достаточного освещения в течение всего дня. Не приступайте к работе, если рядом есть высокие деревья, дающие тень. Необходимо учитывать, что к теплице должен быть удобный подъезд, чтобы можно было подвести воду и удобрения в ее внутреннее пространство.

Если предполагается строительство удлиненной теплицы, то предпочтительно располагать ее с востока на запад. При сооружении строения с двускатной крышей полотно, предназначенное для вентиляции, должно располагаться на южном скате.

Подготовка к строительству

Для теплицы из профильной трубы нужно самостоятельно подготовить трубы, которые будут составлять основу каркаса. Диаметр этих элементов должен быть ограничен 40х20 мм, именно такие заготовки смогут обеспечить прочность и устойчивость. А вот при выполнении связки между рамами необходимо использовать трубы сечением 20х20 мм. Изначально необходимо подготовить схему конструкции. Если есть необходимость построить теплицу, которая будет иметь более внушительную полезную площадь, то стоит использовать полукруглый каркас, а не двускатный, но если вы решили его выбрать, то придется запастись трубогибом . Его стоимость достаточно внушительна, поэтому приобретать его для изготовления одной теплицы нецелесообразно. Хорошо, если есть возможность взять такую ​​технику в аренду.

Определяющие параметры

Перед изготовлением чертежа теплицы из профильной трубы своими руками необходимо учесть, что каркас должен иметь длину равную 6,05 м. Этот параметр обусловлен стандартным размером тубы, продаваемой в магазинах. Что касается высоты, то стоит остановить выбор на 1,7 м. Это говорит о том, что профиля понадобится 3,4 м. Длина отрезка останется отрезком 2,65 м. Если принять во внимание угол наклона ската крыши, то, как правило, угол равен 30 ⁰ , и здесь ширина будет равна 2,24 м. Если от полученной ширины убрать 24 см, то это позволит накрыть конструкцию стандартным листом поликарбоната, кроме того, по бокам останутся свесы для стока воды.

Если вы предпочитаете такую ​​теплицу, она позволит вам обойтись без инструментов, стоимость которых высока.

Определение конструкции фундамента

Прежде чем приступить к самостоятельному строительству каркаса теплицы из профильной трубы, необходимо позаботиться о фундаменте. Варианты его построения могут быть разными. Основой могут быть материалы, которые можно найти на участке, это может быть железнодорожная шпала и даже ростверк из винтовой сваи. Но наибольшей популярностью у садоводов пользуется фундамент, возводимый на основе из бетона. В этом случае конструкция будет мелкой. Заложить фундамент до одного штыка лопаты.

Строительство фундамента

Перед заливкой фундамента необходимо тщательно выровнять участок и подготовить котлован. По периметру необходимо заложить анкеры для установки профильных труб. Следующим этапом будет приготовление раствора, среди ингредиентов которого будут галька, песок и цемент. Приготовленную смесь можно залить в котлован и оставить в таком состоянии до схватывания раствора.

Работы по установке каркаса

Следующий этап предполагает изготовление теплицы из профильной трубы своими руками, что указывает на необходимость сборки каркаса. К элементам для этого приваривается профиль, сечение которого равно 40х20 мм. Эта конструкция выступит надежной основой для крепления вспомогательной и основной рамы. Во избежание перекосов монтаж рам должен производиться на ровную и прочную поверхность. Если необходимо выполнить раскрой, не спешите вырезать весь кусок, изначально нужно сделать надрез только в области сгиба. После этого трубу рекомендуется согнуть так, чтобы можно было получить каркас необходимой конфигурации. Затем можно переходить к сварке стыков на заготовке, которую предварительно нужно собрать.

В работе должна использоваться схема теплицы из профильной трубы, ее не сложно сделать своими руками. Стоит помнить, что торцевая рама выступает важной несущей конструкцией, на нее необходимо монтировать дверь и окно. Делать это рекомендуется на раме, которая предварительно укладывается на платформу. Дверную раму нужно сварить из трубы, сечение которой равно 40х20 мм, что касается оконной, то ее необходимо сделать из профиля 20х20 мм.

Необходимо учитывать ширину листов поликарбоната, которая составляет 2 м, это позволит определить расстояние между арками. Длину следует выбирать таким образом, чтобы стыки находились на профильной трубе. С каркасными трубами 40х20 можно предусмотреть шаг 1 м. Рамы каркаса необходимо монтировать на расстоянии 1 метра, после чего необходимо усилить друг друга трубами 20х20. Для чего сегменты следует приваривать заподлицо с основным профилем. Этот стык помогает покрыть теплицу ровным слоем материала.

Монтаж элементов каркаса

Схему теплицы из профильной трубы необходимо подготовить заранее. Сборку элементов по вертикали следует начинать с торцевой рамы с дверью. Чтобы обеспечить точное сопряжение с вертикальной плоскостью, ее необходимо усилить посредством уголков уголков, которые необходимо приварить к горизонтальной трубе основания. Горизонтально расположенный пучок профильных труб следует монтировать с отступом в 10 см от сгиба рам, что позволит хорошо зафиксировать поликарбонат по длине и ширине.

Монтаж укрытия

В работе необходимо использовать чертеж теплицы из профильной трубы, и своими руками можно будет произвести более качественную сборку. На последнем этапе необходимо усилить поликарбонат, сделать это необходимо при помощи саморезов 3,2х25 мм с пресс-шайбой.

Конструкции коммерческих теплиц | GGS Structures

Проект коммерческой теплицы

Все наши коммерческие теплицы для продажи тщательно разработаны, чтобы удовлетворить ваши потребности. При проектировании тепличных конструкций нашим главным приоритетом в GGS является обеспечение качества окружающей среды растений. В конце концов, создание среды, которая способствует росту растений и защищает их от непогоды, должно быть основной функцией любой теплицы. Ниже приведены несколько типов тепличных систем, которые мы проектируем, производим и строим:

• Конструкции высоких туннельных теплиц
• Гнутые стеклянные тепличные конструкции
• Конструкции, соединенные водосточным желобом с полимерным покрытием
• Конструкции для теплиц Venlo
• Отдельно стоящие тепличные конструкции
• А-образные тепличные конструкции

Независимо от того, выберете ли вы одну из наших стандартных коммерческих теплиц для продажи или вам потребуется индивидуальный дизайн теплицы, команда проектировщиков теплиц GGS предоставит полный набор чертежей конструкции теплицы.

Производство промышленных теплиц

Чтобы обеспечить максимальную производительность, наша компания по производству теплиц предлагает на продажу прочные и долговечные коммерческие теплицы. Помимо использования только самых качественных строительных материалов, наши производители теплиц также используют самое современное оборудование.

Сюда входят гидравлические пилы и прокатные станки с ЧПУ. Все наши сварщики сертифицированы по стандарту A660 в соответствии с самыми высокими стандартами. Это означает, что они способны превращать сталь и алюминий в производственные теплицы по всему миру для многочисленных коммерческих теплиц:

• Производство теплиц для цветоводства
• Овощное тепличное производство
• Учебные помещения по растениеводству
• Конструкции для теплиц Venlo
• Розничные садовые центры
• Исследовательские садоводческие теплицы

Наша команда производителей теплиц уделяет особое внимание качеству и эффективности при создании тепличных конструкций, скамеек, тележек и другого тепличного оборудования для коммерческих производителей по всему миру.

Строительство коммерческих теплиц

У нас безупречная репутация в сфере производства коммерческих теплиц неизменно высокого качества. Это сделало нашу компанию по производству теплиц лучшим выбором для садовых центров и производителей теплиц во всем мире. Мы предоставляем полный комплект строительных чертежей для всех наших тепличных конструкций. №

Это помогает обеспечить максимально плавное строительство теплицы. Мы также предоставляем нашим клиентам возможность нанять одного из наших супервайзеров GGS для руководства их установкой. Кроме того, мы можем даже предоставить целую бригаду строителей теплиц в рамках услуг по проектированию и строительству. Наша команда будет контролировать каждую часть процесса производства теплицы, начиная с проектирования теплицы и заканчивая ее строительством.

В дополнение к тепличному строительству, GGS также предлагает:

• Полиэтиленовая установка для теплиц
• Управление проектами
• Чертежи теплицы
• Проектирование/строительство теплиц под ключ
• Установка скамеек, навесов и других компонентов теплицы

Бригады строителей теплиц GGS — это опытные строители теплиц, которые тесно сотрудничают с производителями, чтобы обеспечить выполнение каждого тепличного проекта к вашему удовлетворению.
