Как крепится брус между собой? Основные виды крепления брус в углах и по длине

Автор: Алексей Алексеев

0

Отправить на почту

При возведении дома или другого объекта важно точно знать, как закрепить брус между собой. Особенно это актуально при возведении жилых строений, ведь от качества крепления зависит надежность и долговечность постройки. Потребность соединения деревянных компонентов обычно возникает при формировании угла объекта и при необходимости удлинения пиломатериала. Часто применяются способы крепления бруса, которые были известны еще в древности, но ими пользуются до сих пор.

• Виды угловых соединений
• Соединение углов «в чашу»
• Другие разновидности крепления бруса в углах
• Варианты продольных соединений

Виды угловых соединений

Существует два основных типа соединений в углах строения:

• Крепление углов «в чашу» («в обло», «в курдюк», в «охряп»). В этом случае, за территорией соединения остается некоторая часть материала. Наглядным примером может послужить угол обычного сруба, где при пересечении концы брусьев находятся снаружи строения.
• Крепление углов «в лапу» («встык», «сковороднем», на коренном шипе»). Здесь угол ровный, под 90 градусов, без остатка материала.

Это два конститутивных метода, от которых зависит правильная геометрия постройки. Самих видов соединений несколько больше. Рассмотрим основные.

Соединение углов «в чашу»

Выполняется за счет замочных пазов. В зависимости от конструктивных особенностей возводимого объекта, крепление бруса между собой таким методом может быть трех видов.

Другие разновидности крепления бруса в углах

Брус имеет ровную квадратную или прямоугольную форму. Работать с ним легче и вариантов соединения огромное количество:

Варианты продольных соединений

При необходимости удлинения пиломатериала используются аналогичные угловому креплению способы. Задача состоит в том, чтобы скрепить две балки вдоль, и вот варианты:

В заключение следует отметить, что работы по соединению бруса лучше доверить специалистам. Но если вы решились самостоятельно выполнить работы, то следует быть очень внимательными.

продольное, венцевое и угловое соединение

Издавна на Руси возводились деревянные дома без использования гвоздей. Такие конструкции были очень крепкими и надежными. На сегодняшний день деревянные дома, особенно брусчатые, также пользуются большой популярностью в загородном строительстве. В таких постройках гвоздями сколачиваются только отдельные детали, так как стены не должны быть жесткой конструкции. Они должны иметь определенную подвижность, потому что дерево в процессе эксплуатации то набирает, то отдает влагу, меняя свои габариты. Также со временем гвозди ржавеют и портят древесину. Поэтому далее будет рассмотрено, как скрепить брус без использования гвоздей.

Виды угловых соединений брусьев.

Основными видами соединения бруса между собой являются следующие:

Соединения бруса в “пол дерева” и “в лапу”.

1. Продольное сочленение, которое применяется при увеличении длины бревна в одном венце. С помощью такого соединения предотвращается смещение материала относительно продольной оси.
2. Венцевое. Данный вид соединения используется для сопряжения элементов, размещенных в соседних венцах или слоях стены. Оно предотвращает движение бревен в горизонтальной плоскости под действием тяжести верхних элементов постройки.
3. Угловое сочленение служит для монтажа бревен при конструировании углов здания. Предотвращает движение стен относительно друг друга.
4. Т-образное соединение применяется для формирования внутренних стен дома. Предотвращает смещение внутренней стены и ее расстыковки.

При использовании определенного варианта сочленения необходимо принимать во внимание уровень вашего мастерства при работе с брусом и инструментом по дереву, а также трудоемкость и целесообразность выбранного способа монтажа.

Вернуться к оглавлению

Продольное соединение

При строительстве деревянного дома достаточно часто возникает необходимость в продольном соединении бруса для наращивания его длины. В связи с тем что места состыковки наиболее подвержены различного рода деформациям, то лучше сводить количество таких мест к минимуму. Применять такое сращивание рекомендуется в таких местах, как внутренние стенки и простенки, потому что они менее подвержены деформациям.

Скрепить брус между собой можно с помощью различных замковых соединений или с применением продольного шипа. Наиболее популярным и легким в исполнении является сочленение с помощью прямого или косого замка вполдерева.

В случае использования такого способа брусья рекомендуется дополнительно фиксировать с помощью деревянных нагелей в местах контакта поверхностей.

Применение центрального шипа позволяет добиться более качественного соединения бруса. Размер шипа подбирают таким образом, чтобы его длина была в 2 раза больше ширины бруса, а глубину гнезда под шип делают немного больше, чем его длина. Для более качественного соединения центральный шип можно комбинировать с замковым соединением или использовать шпон.

Вернуться к оглавлению

Венцевое сочленение бруса

Соединение бруса с нижнем венцом.

Данный вид соединения позволяет закрепить брус вдоль горизонтальной плоскости, которой они соприкасаются друг с другом при строительстве стен здания. Для его реализации используются такие способы крепления:

• с применением вставных шпонок и шипов;
• с применением металлических штырей;
• деревянными нагелями;
• с использованием фрезерованных замков;
• с помощью саморезов;
• с использованием скоб.

Если для крепления применяются любые металлические элементы, необходимо помнить, что в местах соприкосновения металла и дерева возникает повышенная коррозия первого, что со временем приводит к преждевременной порче элементов конструкции. Данный метод крепления бруса является самым простым, дешевым и ненадежным, поэтому применять его можно только в тех случаях, когда остальные варианты соединения по каким-либо причинам использовать нельзя.

Если вы все же решили сэкономить деньги и время и соединить брус гвоздями, то применяйте для этого специальные гвозди без шляпки, которые можно изготовить самостоятельно из проволоки диаметром 6 мм, которую обязательно нужно притапливать. Для этого верхний брус предварительно сверлят насквозь дрелью. В этом случае нужно знать, что такой способ монтажа со временем приведет к возникновению в древесине щелей, которые нужно будет конопатить.

Применение саморезов и скоб является дополнительным и временным средством крепления, потому что данные элементы недолговечны и ненадежны, они портят внешний вид стены.

Самым распространенным способом венцевого сочленения являются деревянные нагели. В этом случае вместо металлического изделия применяются деревянные колышки с сечением любой формы (круглой, прямоугольной, многогранной), которые забиваются в подготовленные отверстия, а на часть, которая будет торчать, насаживается следующее бревно. Для изготовления нагелей необходимо использовать прочную породу дерева. При этом нагели должны иметь перпендикулярные по отношению к волокнам бруса собственные волокна и иметь меньшую влажность, чем у дерева, из которого изготовлены детали дома. Данный метод является простым в исполнении, но при этом он достаточно надежен и долговечен.

Вернуться к оглавлению

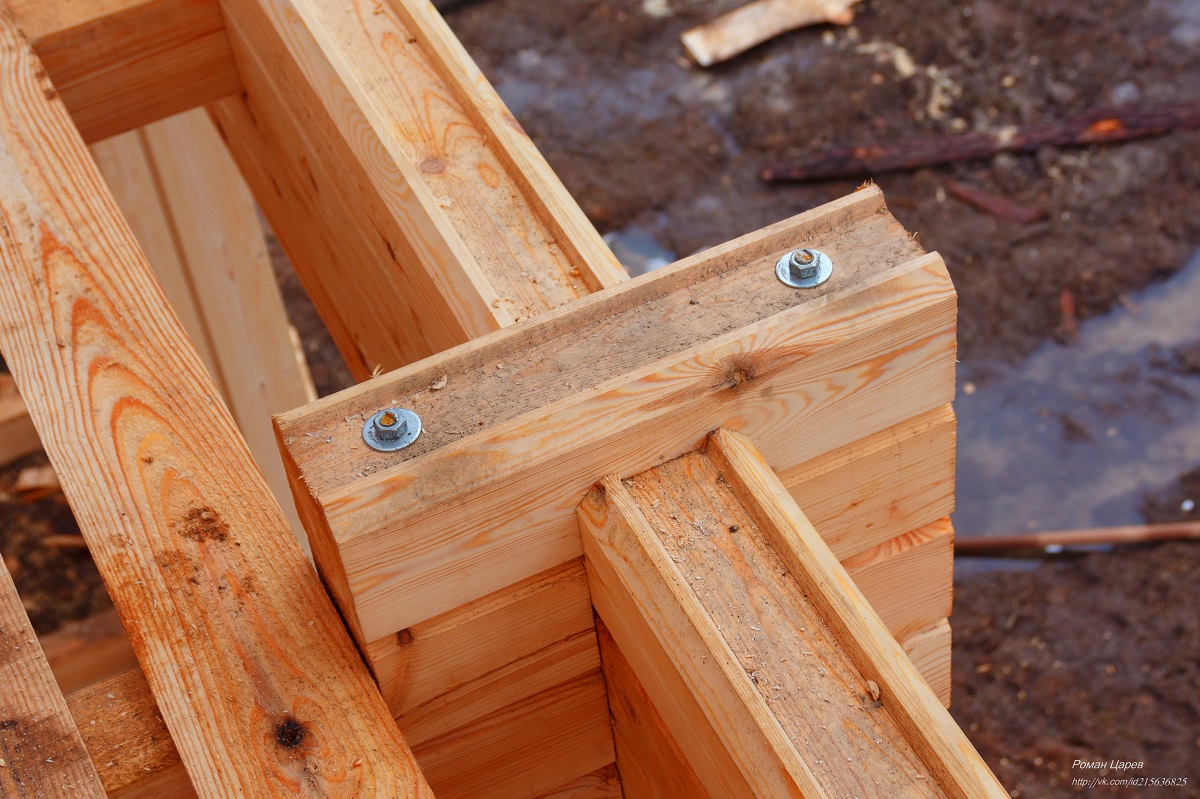

Угловое соединение бруса

Угловое соединение может выполняться с остатком или без остатка. В первом случае брусья соединяются с помощью замочных пазов, которые бывают односторонними, двусторонними или четырехсторонними. Сочленение односторонним пазом предусматривает создание в каждом элементе надпила в виде поперечного паза. Данный паз делается с верхней или нижней стороны.

При использовании двустороннего замкового крепления пропилы делаются снизу и сверху. При этом глубина каждого должна составлять около ¼ высоты бруса. Использование четырехстороннего паза предусматривает создание пропилов с четырех сторон.

Соединение бруса без остатка может выполняться встык, на коренных шипах или на шпонах. Самым простым способом является соединение встык, при котором брусья просто состыковываются друг с другом торцами и закрепляются с помощью шипованных металлических пластин скобами или гвоздями.

При конструировании углов на шпонках используется специальный вкладыш из твердых пород дерева. После установки шпонки она не позволяет перемещаться деревянной конструкции. Самым распространенным способом углового крепления является использование коренного шипа. В этом случае в торце одного из брусьев делается специальный паз, а на конце другого – вертикальный шип. В этом случае надежность соединения напрямую зависит от количества шипов и пазов.

При возведении деревянной конструкции соединение бруса – один из самых важных этапов строительства. От его качества зависит надежность и долголетие всего здания. Поэтому к выбору того или иного типа соединения и его реализации необходимо подходить со всей ответственностью.

Как сращивать деревянные балки?

Как сращивать деревянные балки?

Что такое балочное соединение?

Это моментное соединение балки. Полочные пластины и болты в этом соединении балки должны быть способны передавать всю силу полки с одной стороны на другую. Стеновая пластина и болты могут помочь противостоять крутящему моменту, но их основная функция заключается в передаче сдвига через соединение.

Можно ли соединить конструкционную балку?

Стыки балок должны поддерживаться стойкой или какой-либо структурной колонной. Стойка или колонна должны опираться на основание, соответствующее требованиям местных строительных норм и правил. И балки должны быть соединены со стойкой с помощью утвержденного металлического соединителя. Балки должны поддерживаться не менее чем на 1 дюйм. 25 июля 2018 г.

Как соединяются деревянные балки?

В конструкции из тяжелой древесины

используются балки и косоуры, которые соединяются болтами и косынками, или традиционные деревянные столярные изделия с помощью штифтов и ласточкина хвоста. Элемент, который больше всего определяет деревянный каркас, — это качество, целостность и прочность соединений, которые скрепляют балки.

Где стыковать балку?

ПРОМЕЖУТОЧНЫЕ БАЛКИ, ВЕРХНИЕ БАЛКИ ДОЛЖНЫ БЫТЬ СОЕДИНЕНЫ В СРЕДНЕМ ПРОЛЕТЕ, А НИЖНИЕ БАЛКИ В ОПОРЕ. б.) БАЛКИ, РАСПОЛОЖЕННЫЕ К КОЛОННАМ: ВЕРХНИЕ И НИЖНИЕ БРУСКИ НЕ ДОЛЖНЫ СОЕДИНЯТЬСЯ ВНУТРИ КОЛОННЫ ИЛИ НА РАССТОЯНИИ ДВОЙНОЙ ГЛУБИНЫ ЭЛЕМЕНТА ОТ ЛИЦА КОЛОННЫ.

Как соединить две двутавровые балки вместе?

Соединение стальных балок обычно осуществляется с помощью болтов или сварки. Здания, спроектированные и возведенные с использованием стали, обычно требуют соединения стальных элементов для передачи сил. Болты и сварка являются общепринятыми методами соединения стальных балок.

Какие существуют типы соединений балок?

Доступные типы соединений Соединения на сдвиг (балка к балке, колонна к колонне) Соединения балки с моментом (прямая сварка, торцевая пластина, фланцевая пластина) Соединения колонны с моментом (прямая сварка, торцевая пластина, фланцевая пластина)24 ноября 2021 г.

Какие существуют три типа соединений?

Существует четыре основных типа соединений внахлестку: полунахлест, нахлест со скосом, пластинчатый и конический штыревой.

Какие существуют два типа соединений балок?

Соединения стальных балок подразделяются на две группы: рамные и сидячие соединения.03 ноября 2017 г.

Зачем требуется сращивание балки?

Режим «Соединения балок» позволяет проектировать и проверять несущую способность монтажных соединений между двутавровыми балками на высокопрочных болтах или обычных болтах с использованием накладок или концевых плит.

Можно ли соединить луч с другим лучом?

Балка может быть соединена с колонной, стеной или другой балкой с помощью этих узлов. Если балка поддерживает другие балки, она считается главной балкой, и некоторые ее узлы могут быть ненесущими. Например, это могут быть узлы, на которые опираются второстепенные балки. Тип луча задается с помощью переключателей.

Можно ли соединить две балки без колонны?

Да, они могут пересекаться без столбца на пересечении, 1 луч будет известен как основной луч, а другой — как второстепенный луч. Второстепенная балка будет проходить через основную балку, которая будет служить опорой. 21 августа 2015 г.

Какое соединение используется для соединения балки с балкой?

Болтовое соединение балки с балкой, моментное соединение с болтовым фланцем (BFP) с уменьшенным сечением балки (RBS) и без него для проектирования сейсмостойких конструкций.

Какой наиболее распространенный метод соединения деревянных элементов конструкции?

Гвозди с резьбой чаще всего используются для соединения дерева с деревом, тогда как рифленые гвозди используются для соединения дерева с бетоном (т.

Как соединить дерево?

Какова минимальная длина соединения?

АРМАТУРНЫЕ СОЕДИНЕНИЯ СОЕДИНЕНИЙ Армирование стыков должно иметь минимальную длину соединения 6 дюймов (152 мм) для передачи усадочных напряжений.

Каково минимальное сращивание лучей?

Сращивание стержней нижней балки на опорных колоннах или рядом с ними. Нахлест стыка должен быть не менее 40-кратного диаметра арматурного стержня. Так, для 16-мм арматуры длина стыка должна быть не менее 64 см, для 12-мм арматуры — 48 см. 16 августа 2011 г.

Под каким углом следует срезать соединение?

Сварные соединения представляют собой разрезы под углом 45 градусов. Коленчатые швы требуют разреза как под углом 90, так и под углом 45 градусов.

Какие бывают типы структурных соединений?

Три распространенных типа соединений, которые соединяют построенную конструкцию с ее фундаментом: ролик, закрепленный и зафиксированный.

Как соединить две балки под углом?

Вы можете использовать 2 стойки в угловом углу, по одной для каждой из угловых балок и расположенные под углом параллельно ходу балки. Под углом концы балки там, где они соединяются и прикручиваются друг к другу. В качестве альтернативы вы можете сделать надрез на одной стойке и при необходимости наклонить его под углом. 23 июня 2016 г.

Как соединить балку и колонну?

Стандартный способ соединения балок с колоннами заключается в обеспечении передачи момента через стыковые сварные швы с полным проплавлением между полками балки и полками колонны (сильные осевые соединения) или сплошных пластин (слабые осевые соединения), а также в обеспечении передачи сдвига через соединение стенки балки .

Как сращивать деревянные балки?

Как предотвратить прокрутку вверх при нажатии на якорную ссылку для отображения скрытого div с примерами кода

Когда вы щелкаете якорную ссылку, чтобы отобразить скрытый div, вы можете обнаружить, что страница прокручивается вверх. Это может раздражать и отвлекать пользователя, поскольку он может не ожидать, что страница переместится. К счастью, есть несколько способов предотвратить это. Первый способ предотвратить прокрутку вверх при нажатии на якорную ссылку для отображения скрытого элемента div — использовать JavaScript. Вы можете использовать метод scrollIntoView(), чтобы страница не прокручивалась вверх при нажатии на ссылку. Этот метод принимает два параметра:

Невозможно обновить компонент при рендеринге другого компонента Чтобы найти неправильный вызов setState() внутри `DeltaY`, следуйте трассировке стека с примерами кода

При разработке приложения React важно знать о потенциальных ошибках, которые могут возникнуть. Одной из наиболее распространенных ошибок является ошибка «Не удается обновить компонент при рендеринге другого компонента». Эта ошибка возникает, когда компонент пытается обновить себя во время рендеринга другого компонента. Это может привести к непредвиденному поведению и затруднениям в отладке. Лучший способ отладить эту ошибку — найти неправильный вызов setState() внутри компонента, вызывающего t

Как динамически генерировать файлы word/pdf с помощью HTML-кнопки? С примерами кода

Создание файлов word/pdf с помощью HTML-кнопки — отличный способ предоставить пользователям удобный способ доступа к документам. Это можно сделать динамически, то есть файлы генерируются на лету, без необходимости их хранения на сервере. В этой статье объясняется, как динамически генерировать файлы word/pdf с помощью HTML-кнопки, с примерами кода. Первый шаг — создать HTML-кнопку, которая вызовет генерацию файла. Это можно сделать, добавив к кнопке событие onclick, которое wi

Попытка получить доступ к iFrame через исходный URL-адрес, но отображается пустым с примерами кода

Если вы пытаетесь получить доступ к iFrame через его исходный URL-адрес, но он отображается пустым, существует несколько возможных причин. В этой статье обсуждаются наиболее распространенные причины и приводятся примеры кода, которые помогут вам устранить проблему. Первое, что нужно проверить, — действителен ли исходный URL. Если URL-адрес неверен, iFrame не сможет загрузить содержимое. Чтобы проверить URL-адрес, откройте исходный код страницы и найдите код iFrame. URL должен быть указан в атрибуте src

Обработка событий JavaScript (распространение/всплывание) с примерами кода

Обработка событий JavaScript — важная концепция, которую необходимо понимать при разработке веб-приложений. Это процесс реагирования на взаимодействие пользователя со страницей, такое как нажатие кнопки или наведение курсора на элемент. Обработка событий в JavaScript обычно осуществляется с помощью прослушивателей событий, которые представляют собой функции, которые запускаются при возникновении определенного события. Распространение событий, также известное как пузырьковое распространение событий, является ключевой концепцией обработки событий в JavaScript. Это процесс, посредством которого ev

• BEAMCLAMP

Обзор

FLOORFIX HT был разработан с учетом отзывов клиентов, чтобы предоставить зажим с расширенной функциональностью для более широкого спектра применений. Floorfix HT предназначен для крепления плиты перекрытия к несущей стали только с верхней стороны без необходимости выполнения трудоемких сверлений, нарезания резьбы, болтового соединения или сварки на месте. Он работает на кулачковом механизме, которым можно управлять с помощью базового шестигранного ключа.

Floorfix HT назван так потому, что позволяет монтажникам металлоконструкций иметь высокую степень допуска. Он сохраняет все преимущества нашего широко известного оригинального дизайна, но гораздо более удобен для пользователя. Floorfix HT позволяет соединять плиты пола с новой сталью, установленной в пределах +/- 6 мм от ее предполагаемого положения. Он может подключаться к стальным фланцам от 3 до 25 мм без необходимости использования дополнительных уплотняющих элементов.

• Допускает +/- 6 мм строительный допуск
• Может зажимать сталь толщиной до 25 мм в стандартной комплектации
• Горячее цинкование погружением в стандартную комплектацию
• Легко устанавливается только с верхней стороны
• Не требуется сверление, нарезание резьбы или сварка
• Позволяет легко перемещать или поднимать напольную пластину
• Не требуется специальных инструментов или квалифицированной рабочей силы
• Доступ к нижней стороне не требуется
• Испытано на вибрацию в TÜV

Floorfix HT был испытан на вибрационные условия, чтобы имитировать наиболее распространенные области применения, в которых будут использоваться зажимы, например. пешеходные дорожки, механические цеха и прессовые цеха. Пожалуйста, запросите в нашем техническом отделе копию сертификата, если вам это потребуется.

Инструкции по установке FloorFix HT

Шаг 1 Прикрепите Floorfix HT к нижней стороне плиты пола, убедившись, что маркировка «ЭТИМ СПОСОБОМ ВВЕРХ» обращена к нижней стороне. Слегка затяните болт, убедившись, что плоская кромка хомута находится на одной линии с краем стали, к которой он будет присоединяться.

Шаг 2 Опустите пластину на опорную стальную конструкцию.

Шаг 3 Как только пластина пола окажется в нужном положении, поверните болт с потайной головкой на один полный оборот против часовой стрелки.

Шаг 4 Затяните винт с потайной головкой, пока пластина не будет закреплена. Для гарантированной работы используйте рекомендуемые моменты затяжки, указанные в наших технических таблицах.

Примечание 1 Мы рекомендуем использовать версию M12, когда возникает вибрация, так как ее можно затянуть с более высоким крутящим моментом.

Примечание 2 Если толщина соединяемой стали превышает 25 мм, мы можем поставить пакеры и более длинный болт для увеличения диапазона зажима.

• 2D-чертеж
• Фото и установка

Обзор

Регулируемый такелажный зажим — это саморегулирующийся, готовый к установке такелажный зажим, способный выдерживать безопасную рабочую нагрузку до 22,2 кН. Замковое соединение позволяет прикладывать нагрузки до 45°. Регулируемый такелажный зажим подходит для фланцев различной ширины и толщины и устанавливается без необходимости сверления или сварки опорной балки.

Регулируемый зажим для такелажа доступен в пяти (5) стандартных размерах, чтобы соответствовать любой ширине фланца от 100 до 600 мм.

Регулируемый такелажный зажим рассчитан на безопасную рабочую нагрузку, не превышающую 22,2 кН.

Примечание. Доступны специальные такелажные и подъемные точки. Пожалуйста, свяжитесь с Kee Safety для получения дополнительной информации.

• 2D-чертеж

• Дом/
• Соединение Решения /
• Установочные пластины BeamClamp и длины болтов — BY

Обзор

Примечание. Толщина крышки/торцевой пластины будет варьироваться в зависимости от применяемых норм проектирования, ширины полки применимой балки и типа нагрузки, действующей на соединение.

Пожалуйста, свяжитесь с инженером-строителем для получения более подробной информации.

• 2D-чертеж
• Фото и установка

• Дом/
• Соединение Решения /
• Детали уплотнения BeamClamp для зажимов BY

Обзор

Этот ряд уплотняющих деталей предназначен для обеспечения поддержки нижней стороны хомутов типа BY, чтобы гарантировать, что они зажимаются под углом 90 градусов к стали и обеспечивают плоскую поверхность для затяжки головки болта или гайки. Их можно использовать в различных комбинациях с двумя концами зажимов BY для достижения наилучшего положения зажима.

Тип BY можно использовать в различных приложениях, и наша команда разработчиков будет рада сконфигурировать соединение в соответствии с вашими требованиями.

• 2D-чертеж

• Дом/
• Соединение Решения /
• Тип компонента балочного зажима BB с длинным носиком (BBLN)

Обзор

BB Long Nose очень похож на наш стандартный тип BB, но с удлиненным носом. Это распределяет больший контакт на полках параллельных балок, обеспечивая контакт ближе к стенке. Уплотнительные элементы Bh2, BF1 и BG1 могут использоваться с этим продуктом, чтобы он подходил для стали различной толщины при 90 градусов.

• Горячее цинкование погружением в соответствии с BS EN ISO 1461
• Изготовлено из ковкого чугуна в соответствии с BS EN 1563
• Коэффициент запаса прочности от 5 до 1
• Независимая проверка

• 2D-чертеж

• Дом/
• Соединение Решения /
• Компоненты BeamClamp, тип BY и BYP

Обзор

Хомут типа BY предназначен для приложений с высоким трением и растяжением, которые превышают возможности стандартных продуктов BeamClamp. Он имеет утопленную верхнюю часть, которая предотвращает вращение головки болта во время установки, поэтому требует использования только одного ключа. Шайба типа BYP может использоваться для заполнения выемки типа BY, чтобы обеспечить плоскую поверхность для шайбы и гайки. Это также позволяет использовать хомуты типа BY вместе в соединениях между балками. Хвостовая часть BY по всей ширине позволяет использовать отверстия с прорезями для большего разнообразия приложений.

• Горячее цинкование в соответствии с BS EN ISO 1461
• Изготовлено из ковкого чугуна в соответствии с BS EN 1563

.

Выемка BY подходит для болтов с шестигранной головкой класса прочности 8.8 и 10.9. Тип BYP может использоваться для заполнения выемки, позволяющей затягивать болт или гайку любого класса до их поверхности.

• 2D-чертеж

Часто задаваемые вопросы о продукте

Почему хомут BY способен выдерживать такие высокие фрикционные нагрузки?

Ответ: Хомут BY имеет гораздо большие сечения, чем наши стандартные хомуты, что позволяет затягивать его с гораздо более высоким крутящим моментом. Это значительно увеличивает усилие прижима к стали и, следовательно, увеличивает способность к фрикционному скольжению. BY можно использовать с болтами класса прочности 8.8 или 10.9, а также с болтами A490 с повышенной фрикционной способностью и применять более высокий крутящий момент.

Для чего используется BYP?

Ответ: BYP используется для заполнения выемки BY и преобразования его в зажим с плоской вершиной. Это позволяет использовать два BY вместе и только один ключ для затягивания соединения.

Что такое фрикционный режим отказа?

Ответ: Вид разрушения из-за трения – это когда соединение сместилось на 1 мм или 0,039” от своего исходного положения. Затем к этой нагрузке применяется коэффициент безопасности от 2 до 1, поэтому опубликованная тестовая нагрузка составляет половину от точки, в которой соединение смещается даже на 1 мм.

Могу ли я использовать упаковочные материалы с BY?

Ответ: Да, наши уплотнения BF3, BF4 и Bh3 специально разработаны для использования с нашим BY. Расчетная таблица доступна в разделе наших ресурсов в разделе «Указание зажима для балки», она показывает, какая длина хвостовика и упаковочные элементы требуются.

• Домашний/
• Соединение Решения /
• Установочная пластина и прокладки BeamClamp

Обзор

Установочная пластина является важной частью сборки BeamClamp. Он обеспечивает опору задней части BeamClamp, в то время как передняя часть изделия прижимается к стали. Центры отверстий спроектированы так, чтобы соответствовать ширине как верхних, так и нижних элементов, а также обеспечивать расположение зажимов как можно ближе к кромке стали.

Установочные пластины могут быть изготовлены для различных применений с различными углами пересечения и зазорами между секциями. Мы будем рады бесплатно помочь с детализацией этих пластин для ваших индивидуальных применений.

• 2D-чертеж
• Фото и установка

Часто задаваемые вопросы о продукте

Зачем мне нужна установочная пластина?

Ответ: Установочная пластина изготавливается в соответствии с размером стали, которую она соединяет, и поэтому обеспечивает надежное прилегание зажимов к стальному фланцу и зажимание стали. Это также предотвращает падение зажимов назад.

Могу ли я просверлить новую сталь и избавиться от необходимости в установочной пластине?

Ответ: Да. Если возможен вариант сверления новой стали, которая крепится к существующей стали, то необходимость в установочной пластине может быть устранена. Это будет означать, что регулировка соединения будет возможна только в одном направлении. С установочной пластиной соединение является полностью гибким по обеим осям для регулировки, что может быть очень полезно на месте.

С какой отделкой поставляется установочная пластина?

Ответ: Наши стандартные пластины поставляются с грунтовочным покрытием, так как обычно они используются внутри помещений, и этого достаточно, чтобы предотвратить их коррозию. Однако мы можем предоставить их в любой отделке для других приложений, это просто необходимо указать при заказе.

Установочная пластина поставляется отдельно от зажимов?

Ответ: Нет. Установочная пластина будет поставляться в виде комплекта со всеми зажимами, уплотнительными элементами, гайками и шайбами, которые потребуются для выполнения каждого соединения. К каждому комплекту также прилагается технический чертеж, чтобы сделать установку простой и безопасной.

• Домашний/
• Соединение Решения /
• Детали уплотнения BeamClamp

Обзор

Наш ассортимент упаковочных элементов предназначен для обеспечения поддержки нижней части наших зажимов, чтобы они прижимались к стали под правильным углом. У нас есть серия коротких пакеров, предназначенных для зажимов BA , BB , BT и BW , а также длинная серия для зажимов BE1, BE2 и BK1 9.0144 хомуты, которые доходят до несущей стали. Пакеры можно использовать в сочетании с диапазоном зажима хомута для обеспечения правильного соединения. См. наши таблицы подбора, чтобы узнать о правильных комбинациях для различных толщин стали.

• 2D-чертеж
• Фото и установка

Часто задаваемые вопросы о продукте

Существует ли максимальное количество упаковочных единиц, которые я должен использовать?

Ответ: Нет, однако мы всегда рекомендуем при использовании более трех уплотнителей проверять общую толщину физических продуктов перед установкой. Это связано с возможностью увеличения производственных допусков при одновременном использовании слишком большого количества деталей.

Есть ли правильный путь для упаковки?

Ответ: Да. При установке надпись всегда должна быть обращена вверх, чтобы обеспечить правильную установку. Это не обязательно для набивочных элементов Bh2 и Bh3, поскольку они абсолютно плоские, но для литых набивочных элементов это гарантирует, что плоская поверхность находится вверху для правильной поддержки задней части хомута.

Как узнать, сколько штук упаковки нужно использовать?

Ответ: Это можно быстро рассчитать, щелкнув раздел наших ресурсов в разделе «Указание Beamclamp». В качестве альтернативы, если вам нужна помощь, обратитесь в наш технический отдел.

Какова толщина упаковки?

Ответ: Толщина набивки всегда указывается как размер А в наших технических таблицах. Это следует использовать в сочетании с длиной хвостовой части или диапазоном зажима зажима, с которым он используется.

• Дом/
• Соединение Решения /
• Фланцевый зажим BeamClamp BL

Обзор

BL используется для прямого зажима стали без использования установочной пластины. Типичным применением является зажим двух параллельно расположенных стальных секций одинаковой ширины или зажим крышек сосудов высокого давления. Его также можно использовать с зажимами и кронштейнами под гайкой и стороной с шайбой для соединения кабелепровода или даже трубопровода. Хомут испытан на растягивающие и боковые нагрузки, см. технический паспорт ниже. 9Деталь 0143 BL специально разработана для захвата головки болта или гайки, что означает, что зажим всегда можно подсоединить с помощью одного ключа. Центральный болт можно заменить другими элементами с резьбой, такими как резьбовой стержень, рым-болты или J-образные болты, чтобы обеспечить элемент подвески.

• Для установки требуется только один инструмент
• Горячее цинкование в соответствии с BS EN ISO 1461
• Широкий диапазон зажима
• Можно использовать зажимы/кронштейны
• Испытано на растяжение и боковую нагрузку

• 2D-чертеж

Часто задаваемые вопросы о продукте

Каковы наиболее распространенные области применения зажима BL?

Ответ: Зажим BL используется для скрепления двух стальных профилей одинаковой ширины без опорной пластины, используется для крепления временных стоек и может использоваться для подвешивания строительных коммуникаций.

Доступен ли BL с болтом и без него?

Ответ: Да. Зажим BL можно приобрести в сборе, включая установочный винт, гайку и шайбу, или с двумя зажимными элементами по отдельности. Сборка будет использоваться для зажима стали непосредственно вместе или с кронштейном под гайкой, а вариант из двух частей обычно используется с резьбовым стержнем для обеспечения опоры для трубопроводов или других строительных услуг.

Какой диапазон зажима у BL?

Ответ: Конструкция BL позволяет зажимать почти любую толщину стали и максимум, указанный как D в технической таблице.

Проверяется ли BL на отрыв назад?

Ответ: Да. Зажим BL испытан на нагрузку от отрыва назад, поскольку он иногда используется с кронштейнами, которые соединяются с опорами, которые могут применять этот тип нагрузки. Он также испытывается на растяжение в центре болта/резьбового стержня и на конце, чтобы имитировать его зажатие с двух сторон соединения.

• Домашний/
• Соединение Решения /
• Компоненты BeamClamp типа BC1 и BD1

Обзор

Типы BC1 и BD1 предназначены для зацепления за выступающие полки уголков или швеллеров. Их можно использовать вместе для соединения канала с каналом или в сочетании с другими нашими зажимными изделиями для выполнения угловых/швеллерных соединений с другими типами стали. BC1 имеет утопленную верхнюю часть для захвата головки болта, а BD1 имеет плоскую верхнюю часть, позволяющую затянуть гайку и шайбу. Он подходит для использования с болтами, резьбовым стержнем или другими резьбовыми элементами, но мы всегда рекомендуем использовать высокопрочные резьбовые элементы класса 8.8. Посмотрите видео типичного применения этих продуктов.

• Горячее цинкование погружением в соответствии с BS EN ISO 1461
• Изготовлено из ковкого чугуна в соответствии с BS EN 1563
• Коэффициент запаса прочности от 5 до 1
• Регистр Ллойда одобрил

Примечание. Эти продукты не рекомендуются для фрикционных нагрузок

• 2D-чертеж
• Фото и установка

Часто задаваемые вопросы о продукте

Для чего используется углубление в КП?

Ответ: Углубление используется для захвата шестигранной головки болта или гайки, чтобы остановить его вращение и обеспечить затяжку с помощью только одного ключа.

Где я могу использовать BC или BD?

Ответ: BC и BD используются для крепления уголков и швеллеров к другим стальным профилям при растяжении или позиционном применении.

Можно ли использовать BC/BD с другими продуктами BeamClamp?

Ответ: Да. BC и BD можно комбинировать с другими продуктами BeamClamp для фиксации углов и каналов. Обычно BC (утопленный) используется с зажимом BB, BK или BW (с плоской вершиной), а BD — с утопленным зажимом BA или BT в комбинации.

Какие сертификаты доступны для BC/BD?

Ответ: BC/BD одобрены для использования в приложениях с растяжением или позиционированием согласно одобрению типа Регистра Ллойда.

• Дом/
• Соединение Решения /
• Компоненты BeamClamp, тип BT и BW

Обзор

Типы BT и BW специально разработаны с наклонной носовой частью 10 градусов. Этот наклонный нос делает их идеальными для зажима конической стали, такой как IPE или секции крановых рельсов. Тип BT имеет утопленную верхнюю часть для захвата головки установочного винта или болта класса 8.8. Тип BW имеет плоскую верхнюю часть, позволяющую затягивать на ней гайку и шайбу. Оба зажима доступны с двумя длинами хвостовика: 1 или 2 ( размер E ). Это должно быть как можно ближе к толщине стали, к которой он зажимается, или немного меньше, если точное соответствие невозможно. Уплотнительные элементы BF1 , BG1 и Bh2 можно использовать в сочетании с хвостовой частью для достижения соответствия стальному фланцу. Типы BT и BW также можно использовать отдельно, если предварительно просверлить один кусок стали. Чтобы упростить выбор длины хвостовика и упаковочных элементов, ознакомьтесь с таблицами выбора в области ресурсов.

• Горячее цинкование в соответствии с BS EN ISO 1461
• Изготовлено из ковкого чугуна в соответствии с BS EN 1563

.

• Коэффициент запаса прочности от 5 до 1
• нос 10 градусов

• 2D-чертеж

Часто задаваемые вопросы о продукте

Для чего используется углубление в BT?

Ответ: Углубление используется для захвата шестигранной головки болта или гайки, чтобы остановить его вращение и обеспечить затяжку с помощью только одного ключа.

Почему зажимы BT/BW имеют хвостовики определенной длины?

Ответ: Наши хомуты BT/BW имеют хвостовую часть определенной длины, которая указана как размер E в нашей технической информации. Длина хвостовика используется в сочетании с толщиной наших уплотнительных прокладок, чтобы гарантировать, что хомут может соединиться как можно ближе к 90 градусов к стальному фланцу. Наши зажимы BT и BW имеют хвостовик двух длин 1 и 2. Расчетная таблица доступна в нашем каталоге или в разделе ресурсов в разделе «Спецификация балочного зажима». В качестве альтернативы, если вам нужна помощь, обратитесь в наш технический отдел.

Должен ли я всегда использовать BT и BW вместе?

Ответ: Нет. BT или BW можно использовать отдельно, если они крепятся только к одной стальной секции. В этой ситуации BT обычно используется для облегчения установки, поскольку затяжка может быть достигнута с использованием только одного инструмента. Можно использовать BW, это просто означает, что для установки требуются два ключа.

Какие элементы упаковки можно использовать с зажимами BT/BW?

Ответ: BF1, BG1 и Bh2 предназначены для работы с зажимами BT/BW. Уплотнения используются для обеспечения фиксации хомута на стали как можно ближе к 90 градусам.

• Дом/
• Соединение Решения /
• Компоненты BeamClamp, тип BK1

Обзор

BK1 представляет собой саморегулирующийся зажим, состоящий из двух частей. В основном корпусе имеется углубление для установки полусферической шайбы. Это позволяет корпусу регулироваться в пределах указанного диапазона зажима, а при вращении шайбы она обеспечивает плоскую поверхность для гайки. Этот механизм делает изделие пригодным для зажима стали с конусом до 15 градусов. Это также чрезвычайно полезно для проектов, где толщина стали может варьироваться. 9Версии 0143 M08 , M10 и M12 имеют выступ на задней кромке, который может быть расположен на открытых концах стоек, что облегчает установку и предотвращает вращение после установки. В случае превышения максимального диапазона зажима можно использовать наши пакеры BF2 и BG2 для его увеличения. Посмотрите это видео, чтобы увидеть пример продукта BK в действии.

• Горячее цинкование BS EN ISO 1461
• Изготовлено из ковкого чугуна в соответствии с BS EN 1563
• Коэффициент запаса прочности от 5 до 1
• Регистр Ллойда одобрил
• Саморегулирующийся корпус

• 2D-чертеж
• Фото и установка

Часто задаваемые вопросы о продукте

В чем преимущество использования зажима BK?

Ответ: Зажим BK является саморегулирующимся, поэтому он может соединяться со сталью различной толщины без необходимости использования уплотняющих деталей (см. диапазоны B1 и B2). Шайба в середине вращается, чтобы головка гайки или болта могла быть зажата на 9.0 градусов стали.

Можно ли использовать упаковочные элементы с зажимами BK?

Ответ: Да. Как только вы достигнете максимального диапазона зажима зажима BK (размер B1), вы можете использовать наши длинные набивочные элементы BF2 или BG2. Эти пакеры немного длиннее, чтобы поддерживать заднюю часть зажима BK.

Почему BK имеет два диапазона зажима B1 и B2?

Ответ: B1 используется, когда зажим используется на плоской поверхности, такой как установочная пластина, а B2 используется, когда зажим используется с продуктами Strut или в пазах.

Почему у BK в M08, M10 и M12 сзади есть язычок?

Ответ: Эта функция позволяет BK располагаться в продуктах Strut или слотах и ​​предотвращает его вращение после того, как он был затянут в нужное положение.

• Дом/
• Соединение Решения /
• Компоненты BeamClamp типа BA и BB

Обзор

Типы BA и BB   обычно используются парами для зажима двух стальных профилей. Тип BA имеет утопленную верхнюю часть для захвата головки установочного винта или болта класса 8.8. Это позволяет затянуть гайку и шайбу на плоской верхней части BB с помощью только одного инструмента. Оба зажима доступны с тремя вариантами длины хвостовика: 1, 2 или 3 (размер E). Это должно быть как можно ближе к толщине стали, на которую он зажимается, или немного меньше, если точное соответствие невозможно. Уплотнительные элементы BF1 , BG1 и Bh2 можно использовать в сочетании с хвостовой частью для достижения соответствия стальному фланцу. Типы BA и BB подходят для параллельных фланцев и фланцев с конусностью до 8 градусов. Их также можно использовать отдельно, если одна часть стальной конструкции была предварительно просверлена. Чтобы упростить выбор длины хвостовика и упаковочных элементов, см. таблицы выбора в области ресурсов. Чтобы увидеть, как обычно используются зажимы BA и BB, посмотрите это видео.

• Горячее цинкование погружением в соответствии с BS EN ISO 1461
• Изготовлено из ковкого чугуна в соответствии с BS EN 1563
• Коэффициент запаса прочности от 5 до 1
• Регистр Ллойда одобрил
• Одобрено DIBt

• 2D-чертеж
• Фото и установка

Часто задаваемые вопросы о продукте

Для чего используется углубление в BA?

Ответ: Углубление используется для захвата шестигранной головки болта или гайки, чтобы остановить его вращение и обеспечить затяжку с помощью только одного ключа.

Почему зажимы BA/BB имеют определенную длину хвостовика?

Ответ: Наши хомуты BA/BB имеют определенную длину конца, которая указана как размер E в нашей технической информации. Длина хвостовика используется в сочетании с толщиной наших уплотнительных прокладок, чтобы гарантировать, что хомут может соединяться со стальным фланцем как можно ближе к 90 градусам. Наши зажимы BA и BB имеют три длины хвостовика: 1, 2 и 3. Расчетная таблица доступна в нашем каталоге или в разделе наших ресурсов в разделе «Спецификация балочного зажима». В качестве альтернативы, если вам нужна помощь, обратитесь в наш технический отдел.

Всегда ли нужно использовать БА и ББ вместе?

Ответ: Нет. BA или BB можно использовать отдельно, если они крепятся только к одной стальной секции. В этой ситуации BA обычно используется для облегчения установки, поскольку затяжка может быть достигнута с использованием только одного инструмента. Можно использовать BB, это просто означает, что для установки требуются два ключа.

Какие элементы упаковки можно использовать с зажимами BA/BB?

Ответ: BF1, BG1 и Bh2 предназначены для работы с зажимами BA/BB. Уплотнения используются для обеспечения фиксации хомута как можно ближе к 90 градусов на сталь, насколько это возможно.

Технические

Технические характеристики

Безопасные рабочие нагрузки основаны на сборках, испытанных в типичных условиях.

Код продукта	Диаметр болта	Болт класса	Длина болта (мм)	Габаритный размер     (мм)	Толщина фланца (мм)			Ширина фланца (мм)	Момент затяжки (Нм)	SWL при растяжении (кН) (на 4 болта)	Сила трения SWL (кН) (на 4 болта)
												BCFF16	М16	8,8	130	350 x 350	от 3 до 27			от 65 до 190	150	21. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
