Проектирование схемы вертикальной планировки.

Проектирование схемы вертикальной планировки городской территории осуществляется  для принципиальной увязки структурных элементов генерального плана с рельефом местности, с реками, ручьями и другими водостоками, с улично-дорожной системой, железнодорожными линиями, мостами и др. путепроводами, с дамбами и прочими инженерными сооружениями.

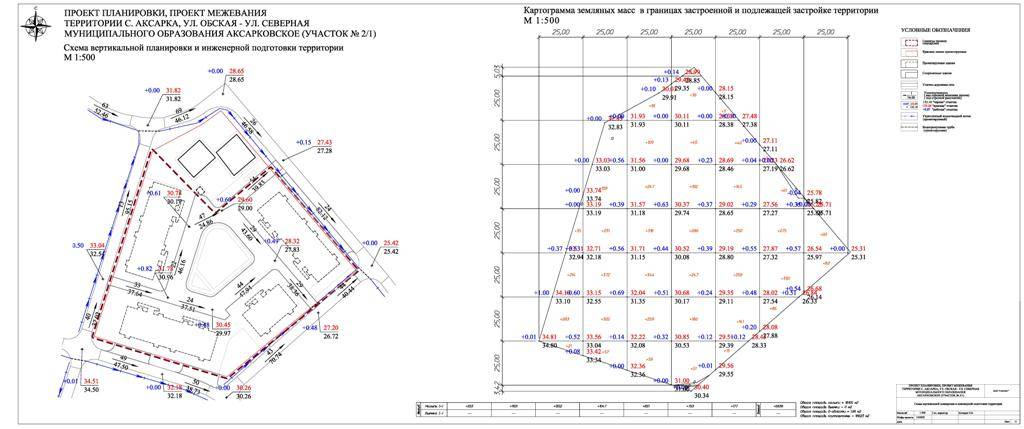

Проектирование схемы вертикальной планировки  является первым этапом высотного решения территории города при разработке технико-экономического обоснования или генерального плана города. Разработка схемы осуществляется методом проектных (красных) отметок по отдельным планировочным элементам — дорогам, дорожкам, площадкам (рис 1).

Сущность этого метода заключается в том, что на схеме генплана, выполненной на геодезической подоснове с существующими горизонталями или отметками, наносят проектные отметки, характеризующие планируемый рельеф и определяют организацию поверхностного стока дождевых и талых вод. Этот метод дает возможность определить превышение, уклон и высотное положение проектируемого рельефа. Для определения этих характеристик используют черные отметки, красные отметки и рабочие отметки.

Черные отметки соответствуют отметкам существующего рельефа.

Красные или проектные отметки — отметки преобразованного рельефа.

Рабочие отметки – разница между проектной красной отметкой и черной отметкой существующего рельефа

Черные отметки определяют на топографическом плане в соответствующих характерных точках:

по границам объекта (красным линиям),

в точках входов и въездов на территорию,

в угловых точках и точках пересечения осей на перекрестках дорог и пересечениях дорожек,

в точках перелома продольного рельефа (изменения уклонов) по осям или боковым сторонам проездов, дорог, дорожек и аллей,

в точках характерных изгибов дорожек на их осях или боковых сторонах,

в центрах площадок в форме круга, овала, прямоугольника и др. геометрических форм, или в угловых точках площадок и в точках сопряжения площадки и дорожки;

Все указанные черные отметки на чертеже схемы организации рельефа нумеруются и наносятся снизу вынесенной черты, в каждой характерной точке.

Черные отметки в намечаемых характерных точках определяются методом интерполяции.

Нахождение отметки на поверхности. Если черная оценка лежит на черной горизонтали, то ее значение соответствует отметке этой горизонтали. Отметка точки, лежащей между черными горизонталями, определяются по формуле:

Нх=Нв+(На-Нв)  ,где

Нв — оценка ниже лежащей горизонтали

На — оценка выше лежащей горизонтали

L — расстояние между горизонталями (заложение)

l-расстояние от искомой точки до ниже лежащей горизонтали.

Расстояния между точками принимают по плану в соответствии с масштабом.

Для решения этой задачи графическим способом из точек А и В в противоположных направлениях восстанавливают перпендикуляры, на которых в произвольном масштабе откладывают превышения точек На и Нб относительно Нх. Искомая точка лежит на пересечении линии На Нб с отрезком, который проходит через концы перпендикуляров (рис. 2).

Уклон поверхности между двумя точками равен отношению разности отметок этих точек к горизонтальному расстоянию между ними:

i = (На-Нв) / L.

Полученную величину обычно округляют до тысячных долей.

Направление продольного уклона улицы показывают при помощи стрелки вдоль улиц и проездов от более высоких отметок до низких. Значение продольного уклона улицы проставляют над стрелкой, а расстояние, между точками, ограничивающие участок улицы с этим уклоном под ней. Затем проверяют соответствие фактического продольного уклона нормативному, на всех элементах улично-дорожной и дорожно-тропиночной сети. Если полученный продольный уклон соответствует допустимым значениям, он округляется до тысячных долей (в промилле) и принимается за проектный. Если существующий уклон не соответствует нормативным требованиям, то при определении проектных (красных) отметок его корректируют и назначают проектный уклон, который наносят на чертеже над выносной стрелкой (рис. 3).

Красные отметки наносят на чертеже схемы организации рельефа, в соответствующих характерных точках, сверху выносной линии над черной отметкой. При этом красные отметки следует назначать с таким расчетом, чтобы рабочие отметки, по возможности, не превышали ± 0,5 м.

Для улично-дорожной сети города характер поперечных профилей и максимальный продольный уклон проектируют в соответствии с расчетными параметрами улиц и дорог. Проектные продольные и поперечные уклоны для элементов дорожно-тропиночной сети парков устанавливаются в соответствии с допустимыми уклонами в зависимости от типа планировочного элемента.

Для асфальтовых и цементных покрытий минимальные поперечные уклоны — 15-25 °/оо. На равнинных участках (менее 4 °/оо) при прокладке улиц и дорог их проезжие части проектируются по лотку путем построения пилообразного продольного профиля, с размещением в пониженных местах дождеприемных колодцев водосточной сети, (рис. 4).

На рис. 5 показаны этапы принятия окончательного решения при разработке схемы вертикальной планировки.

Рабочая оценка, указывает величину срезки или подсыпки грунта в данной точке. Ее наносят слева от выносной черты на чертеже схемы организации рельефа, в соответствующих характерных точках.

Таким образом, определив красные (проектные) отметки во всех характерных точках, назначив допустимые уклоны всех элементов улично-дорожной и дорожно-тропиночной сети, согласно нормативным требованиям, формируется проектный высотный каркас территории объекта.

Получи курс по «ВЕРТИКАЛЬНОЙ ПЛАНИРОВКЕ» на свою почту

Схема — вертикальная планировка — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Схема вертикальной планировки должна выбираться одновременно с решением горизонтальной планировки и выбором вида транспорта.
 [1]

Схема бестеррасной планировки. Нс — высота срезки. НП — высота подсыпки.| Схема террасной планировки.  [2]

Бестеррасная схема вертикальной планировки ( рис. 9, а и б) характеризуется плавным сопряжением основных спланированных плоскостей площадок без резких изменений уклонов и отметок.
 [3]

Схемы вертикальной планировки промышленных предприятий бывают двух основных типов — бестеррасная и террасная.
 [5]

Выбор схемы вертикальной планировки зависит от инженерно-геологического строения площадки. Например, наличие грунтовых вод на площадке влияет на допустимую глубину выемок или необходимую высоту подсыпки площадки, если грунтовые воды залегают близко от дневной поверхности или даже выходят на поверхность.
 [6]

На схеме вертикальной планировки законченное решение дается обычно только по запроектированным проездам городской территории.
 [7]

Бестеррасную или террасную схему вертикальной планировки выбирают в каждом конкретном случае в зависимости главным образом от условий природного рельефа. Большое влияние на выбор схемы оказывают решение, принятое для горизонтальной планировки, вид принятого внутрицехового и внешнего транспорта, а также технологические условия работы предприятия.
 [8]

В зависимости от характера рельефа и застройки применяют бестеррасную схему вертикальной планировки — при отсутствии значительных уклонов рельефа и террасную — при крутых ( более 0 03) уклонах. Террасное расположение зданий и сооружений усложняет устройство железнодорожного и автомобильного транспорта.
 [9]

Основой для решения вопросов вертикальной планировки являются: топографическая основа территории проектируемого объекта, выбор системы вертикальной планировки; выбор схемы вертикальной планировки; выбор отметок полов зданий и сооружений; размещение на площадках инженерных и водоотливных сооружений в зависимости от конкретных условий вертикальной планировки.
 [10]

Как указывалось выше, в состав технического проекта застройки жилого района или квартала помимо генерального плана застройки и некоторых других материалов входят также чертежи и схемы вертикальной планировки.
 [12]

В состав чертежей технического проекта входят: генеральный план застройки в масштабе 1: 500 и ряд чертежей и схем в масштабе 1: 1000, а именно схемы вертикальной планировки, сетей водопровода и канализации, электроснабжения и теплоснабжения, чертежи индивидуальных проектов зданий, пояснительная записка и другие документы.
 [13]

Составной частью архитектурного проекта являются чертежи, которые содержат данные о планировке и благоустройстве окружающей здание территории, о связи проектируемого здания с рельефом местности, об устройстве проездов, тротуаров и организаций стока поверхностных вод. Все эти данные содержатся в специальной части проекта, в которую кроме генерального плана и некоторых других материалов входят чертежи и схемы вертикальной планировки застраиваемой территории.
 [14]

Проектный рельеф площадки нефтебаз представляет ряд плоскостей, наклоненных под разными углами к горизонту. Характер сопряжения основных планировочных плоскостей определяет схему вертикальной планировки: а) бестеррасную — без резких изменений уклонов и отметок; б) террасную — с основными планировочными плоскостями, имеющими большую разность высот и сопрягаемыми при помощи крутых откосов. При узких площадках с уклонами, до 3 — — 4 % применяют бехлеррасные схемы, при широких ( боже 400 м) и уклонах более 2 % — террасные.
 [15]
