Плиты перекрытия для частного дома. Размеры и правила монтажа?

Плиты перекрытия (ПП) пустотные из железобетона являются наиболее распространенным элементом междуэтажных горизонтальных конструкций. Они отделяют цокольный (подвальный) этаж от первого и, в случае многоэтажного строительства, каждый последующий этаж от нижележащего. Железобетонные конструкции используют в капитальных строениях по причине значительного веса перекрытий и необходимости установки плиты на опорную часть длиной не менее 90 мм. Это возможно при толщине стен не менее 200-250 мм.

Использование ПП при возведении дома ускоряет процесс, но требует знаний при их монтаже. Обычно основные правила укладки плит прописаны в рабочих чертежах проекта здания. Если вы наняли грамотных строителей-монтажников, то беспокоиться не о чем. Но при самостоятельной постройке дома нужно знать некоторые правила.

Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.

Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.

Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.

Опорные части ПП

Требования к плитам перекрытия

Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.

Ребристые плиты перекрытия

Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов.  Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.

Установка плит перекрытия

Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта. После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.

После затвердевания раствора можно продолжить дальнейшее возведение стен и подготовить перекрытие под производство чистовых полов. Если вы хотите использовать модный интерьер с использованием полов из бетона – читайте статью.

Размеры плит перекрытия для частного дома

Любой, даже одноэтажный небольшой дом имеет хотя бы две плиты перекрытия — ту, которая отделяет жилое пространство от подвала или цоколя и верхнее перекрытие, отделяющее чердачное помещение от всего остального объема. Очень часто применяются бетонные плиты перекрытия, поскольку они конструктивно упрощают архитектуру здания, но требуют некоторых дополнительных мер при установке.

Содержание

  1. Размеры плит
  2. Пустотные и многопустотные плиты
  3. Требования к плитам перекрытия
  4. Плиты перекрытия ребристые
  5. Стандарт маркировки бетонных плит

Размеры плит

Любые перекрытия должны обладать определенными параметрами чтобы выдержать нагрузку, быть жесткими, а также иметь другие характеристики, удовлетворяющие нормы. Но в первую очередь, необходимо знать размеры плит перекрытия для частного дома . В таблице мы привели стандартные размеры плиты.

Эти размеры могут отличаться от тех плит, которые изготовлены на региональных заводах ЖБИ, но общее понятие о размерах плит получить можно.

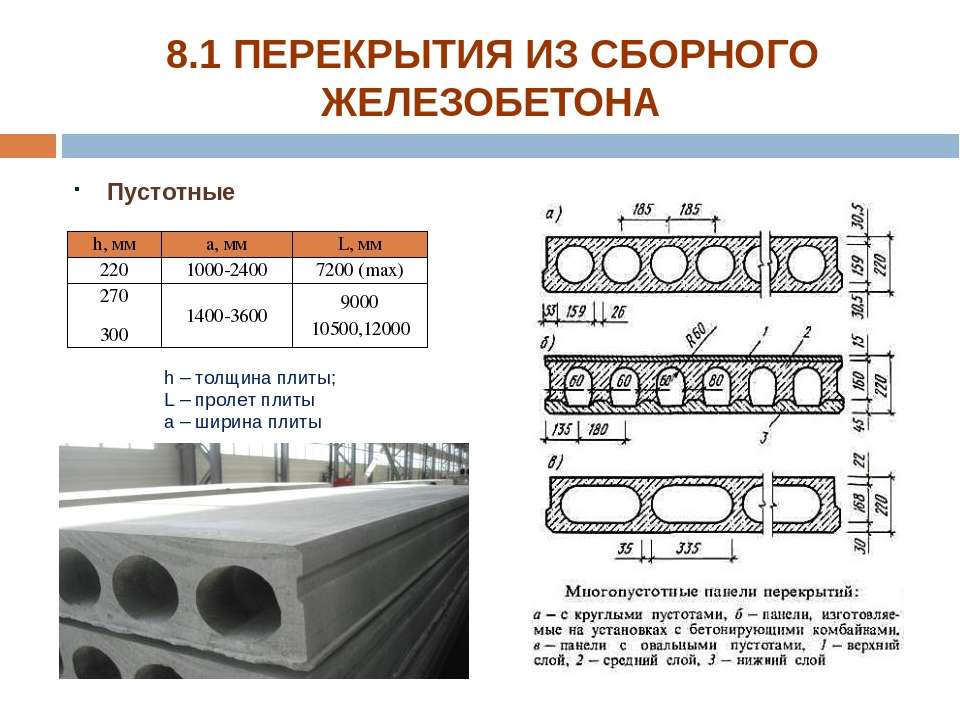

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов. При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности.

Требования к плитам перекрытия

Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.

  1.  Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
  2.  Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
  3.  Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
  4.  Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.

Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.

Плиты перекрытия ребристые

Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.

Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.

Стандарт маркировки бетонных плит

Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.

К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.

Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.

Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины одностороннего перекрытия отличается и проще от расчета двустороннего перекрытия.

Выбор и расчет толщины плиты, включая различные типы плит, является важным шагом в процессе проектирования. Если соблюдается надлежащая процедура расчета толщины плиты, период проектирования будет значительно сокращен, а также будет достигнута надежная и экономичная толщина плиты.

Содержимое:

  • Толщина
    односторонней плиты

    • 1. Требования к прогибу
    • 2. Требования к изгибу и сдвигу
    • 3. Требования к огнестойкости
  • Толщина двусторонней плиты
    • 1. Требования к прогибу
    • 4

      19

    • 19
      односторонней плиты

      Толщина односторонней плиты основана на прогибе , изгибе , сдвиге , а иногда и требованиях огнестойкости .

      1. Требования к прогибу

      Отдельно
      из плит, которые сильно нагружены, например, плиты несут несколько метров
      грунта толщина плиты выбирается исходя из требований к прогибу. Кодекс ACI устанавливает ограничения на толщину плиты.
      если прогибы не рассчитываются
      и определены как приемлемые.

      В противном случае толщина односторонних плит должна быть не менее L/20 для просто
      поддерживаемые плиты; L/24 для плит со сплошным концом; L/28 для плит с обоими
      заканчивается непрерывно; и L/10 для консолей; где L — размах.

      Эти значения можно использовать при условии, что плиты не поддерживают и не крепятся к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

      2. Требования к изгибу и сдвигу

      Определение толщины плиты на основе изгиба и сдвига
      требований не часто. Однако эти требования должны быть проверены в
      дизайн, даже если толщина выбрана на основе требований к прогибу.

      Процедура проверки толщины плиты на соответствие требованиям к изгибу
      следующим образом:
      1. Рассчитайте пробные учитываемые нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
      2. Расчет моментов с использованием подходящих методов, таких как метод коэффициента ACI.
      3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли толщина выбранной плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:

      Где:

      d: эффективная глубина плиты, необходимая для восприятия момента

      Mu: момент, рассчитанный по нагрузкам

      b: ширина плиты, 1 м (12 дюймов) полосы плиты считается соотношение принимается равным 0,01

      fy: предел текучести стали, МПа

      fc’: прочность бетона на сжатие, МПа

      Процедура проверки толщины плиты на требования к сдвигу следующая
      следующим образом:
      1. Рассчитать предельный сдвиг от нагрузок, Vu
      2. Рассчитайте расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предельный сдвиг происходит на внешней поверхности первой внутренней плиты, которая рассчитывается с использованием уравнения 4, в противном случае сдвиг следует проверять на внешней поверхности первой внутренняя плита и типовая внутренняя плита, уравнение 5.

      Где:

      Vc: прочность бетона плиты на сдвиг

      b: ширина плиты, 1000 мм0003

      Вт: предельная распределенная нагрузка равна
      до 1,2*постоянная нагрузка плюс 1,6*подвижная нагрузка

      л: пролет плиты

      3. Требования к огнестойкости

      Иногда плита
      толщины контролируются опасностью передачи тепла во время пожара. За
      по этому критерию предел огнестойкости пола – это количество часов, необходимых для
      температура незащищенной поверхности повышается на заданную величину, обычно 121,1°C
      (250°F).

      При повышении температуры на 121,1°C (250°F) плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает предел огнестойкости в течение 1 часа, плита толщиной 127 мм (5 дюймов) обеспечивает предел огнестойкости в течение 2 часов , а плита толщиной 152,4 мм (6-1/4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщина плит обычно округляется до ближайших 10 мм.

      Толщина двусторонней плиты

      Как и для односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям по прогибу и сдвигу.

      1. Требования к прогибу

      Как правило, толщина плиты выбирается для предотвращения чрезмерного прогиба в процессе эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины плиты в двух направлениях, которая удовлетворяет прогибу.

      Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы ознакомиться с подробными сведениями о расчете минимальной толщины плиты, нажмите здесь.

      Выбранная толщина плиты должна быть достаточной для сдвига как на внутренних, так и на внешних колоннах. Кодекс ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

      Процедура проверки адекватности
      Толщина плиты, выдерживающая силу сдвига, следующая:
      1. Определить
        учитываемая равномерная нагрузка.
      2. Чек
        односторонние ножницы
      3. Проверить
        двухсторонний сдвиг на продавливание

      Если прочность плиты на сдвиг меньше, чем предел прочности на сдвиг, приложенный к плите, то необходимо рассмотреть необходимые стратегии для решения проблемы. Эти стратегии включают в себя:

      1. Утолщение плиты по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить усилие сдвига.
      2. Используйте откидную панель для утолщения плиты рядом с колонной.
      3. Добавить поперечную арматуру.

      Минимальная и стандартная толщина бетонной плиты для жилого дома

      Минимальная и стандартная толщина бетонной плиты для жилого дома Привет, ребята, в этой статье мы знаем о толщине плиты для жилого дома | минимальная толщина бетонной плиты для жилого дома | максимальная толщина бетонной плиты для жилого дома | стандартная толщина бетонной плиты для жилого дома | номинальная толщина перекрытия для жилого дома | толщина плиты жилого дома по IS 456:2000.

      Минимальная и стандартная толщина бетонной плиты для жилого дома

      Определите толщину плиты для жилого дома, конструкция бетонного пола, сначала вы должны выяснить общую нагрузку, какая бетонная плита вам нужна, это сосредоточенная нагрузка или распределенная нагрузка на все над плитой действуют другие правила нахождения толщины плиты для конструкции жилого дома.

      Бетонная плита строительной конструкции требует надлежащего проектирования, марка стали, марка бетона должна использоваться для заливки бетона для изготовления плиты перекрытия. Если вы путаете с действующей нагрузкой, это легкая, средняя или тяжелая, лучше воспользуйтесь помощью инженера-архитектора для расчета и проектирования плиты перекрытия в соответствии с нагрузкой и пролетом плиты перекрытия.

      ◆Вы можете следить за мной на Facebook и подписаться на наш канал Youtube

      Вы также должны посетить:-

      1) что такое бетон и его виды и свойства

      для расчета количества бетона 2) и его формула

      Вы знаете, что толщина бетонной плиты перекрытия зависит от действующей на нее нагрузки и ее пролета, сосредоточена ли она или распределена по всей плите, типа строительной конструкции.

      В соответствии с условиями нагрузки на бетонную плиту перекрытия и их пролетом можно выбрать толщину плиты перекрытия в соответствии с расчетом, но в этой статье используются некоторые основные практические правила, положения и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000 г., чтобы узнать минимальную и стандартную толщину бетонной плиты для жилого дома.

      Толщина бетонной плиты для дома зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется надлежащий дизайн, какой материал следует использовать, материал для бетонирования, сталь и другие материалы, устойчивые к факторам окружающей среды, хорошая и прочная плита перекрытия должна быть нужным.

      Толщина плиты для жилого дома: – с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола толщина бетонной плиты для жилого дома сохраняется от 4 дюймов до 6 ″ (100 мм). до 150 мм), обеспечивая минимальную марку бетона от M10 до M15 и сетчатый стержень, встроенный в бетон, на глубину 2 дюйма от верхней части плиты перекрытия.

      Минимальная толщина плиты для жилого дома: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола минимальная толщина бетонной плиты для жилого здания составляет 4 дюйма (100 мм) , обеспечивая минимальную марку бетона от M10 до M15, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верха плиты перекрытия.

      Максимальная толщина плиты для жилого дома: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола максимальная толщина бетонной плиты для жилого здания составляет 6 дюймов (150 мм) , обеспечивая максимальную марку бетона от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верха плиты перекрытия.
