Устройство перекрытия по деревянным балкам своими руками

В загородном доме деревянное перекрытие устраивается между жилыми этажами, чердачное перекрытие, перекрытие между подвалом и жилым этажом. Своими руками возможно сделать деревянное перекрытие по деревянным балкам каркасной конструкции. Устройство перекрытия
по деревянным балкам в доме можно выполнить несколькими способами.

Можно сделать своими руками перекрытие с открытыми деревянными балками. Можно устроить деревянное перекрытие по балкам с изоляцией по подшивке. Можно сделать деревянное перекрытие по
балкам с подшивкой и изоляцией по накату. Первый способ проще всего сделать своими руками, третий способ обеспечивает прочное перекрытие с хорошей звукоизоляцией.

В статье рассказывается об устройстве деревянных балок и перекрытий в бревенчатых, брусовых, щитовых и кирпичных домах. Работы по устройству деревянных перекрытий можно производить при любой температуре: зимой и летом.

Для деревянного перекрытия используют балки, лаги из сухой древесины хвойных пород без сильных трещин, без остатков коры, без следов повреждения насекомыми, с минимальным количеством следов спила сучков. Очищенная от коры древесина или готовая деревянная
балка высыхают за три месяца сушки в открытом виде в проветриваемом помещении. Сырая древесина не используется в строительстве для лаг и балок, т.к. по мере высыхания она может трескаться и гнуться.

Деревянные балки крепятся на стены, они опираются на стены только концами. Сквозная балка в доме-пятистенке либо не опирается на внутреннюю стену, либо, что чаще, устанавливают две независимые балки.

Балки перекрытия деревянные: размеры, расчет

Расчет балок деревянного перекрытия необходим для правильного распределения нагрузки между стенами дома. Расчет балок дает нам необходимый размер балок, при котором они выдержат стандартную нагрузку.

Деревянные балки укладывают параллельно на одинаковом расстоянии друг от друга. Из-за конструктивных особенностей дома в каком-то месте балки могут быть установлены неравномерно (из-за печной трубы, лестницы и др.).

Расстояние между балками зависит от
размера балок. Обычно в деревянном рубленном или брусовом доме и в кирпичном доме балки устанавливают через 1000-1500 мм. В каркасно-щитовых домах применяют более тонкие балки и устанавливают их на расстоянии 500-1000 мм. Если по конструктивным особенностям
в каком-то месте расстояние между балками получается больше расчетного, необходимо установить дополнительную балку, даже если рядом устанавливаются две балки слишком близко друг к другу.

Также при устройстве лестничного проема или выхода печной трубы на крышу бывает не на что в данном месте опереть балки, для этого устанавливают дополнительный деревянный ригель, на который опирают балки. В зависимости от вида соединения ригеля и балки
они могут быть на одном уровне или на разных уровнях.

Если ригель будет установлен ниже балки, то высоты помещения должно хватать, чтобы он не казался установленным слишком низко, чтобы не мешал, чтобы вписывался в интерьер, т.к. потолок будет крепиться
на уровне балок, ригель будет виден (в интерьере ригель или декорируют, что несложно сделать своими руками, или оставляют открытым). Все это необходимо учесть на этапе расчета деревянных балок перекрытия.

Балка будет крепкой, негнущейся, а деревянное перекрытие надежным, если соблюдены следующие пропорции деревянных балок:

• толщина (высота) балки составляет на менее 1/24 ее длины;
• ширина балки межэтажного перекрытия составляет на менее 1/2 ее толщины;
• ширина балки чердачного перекрытия составляет на менее 1/3 ее толщины.

Это лишь примерное соотношение размеров балок позволяет на глаз оценить пригодность материала для устройства деревянного перекрытия в доме своими руками.

При расчете деревянных балок перекрытия в доме между жилыми этажами, перекрытия, отделяющего от подвала, и чердачного перекрытия считают нагрузку равной 400 кг/м². Это стандартная нагрузка для расчета перекрытий, которая учитывает вес мебели,
людей, влияние ветра, вес снега на крыше, собственный вес перекрытия (таблицу веса стандартных перекрытий см. здесь)
и др. Нагрузку от веса деревянного перекрытия полагают 200-300 кг/м², а динамическую нагрузку – равной 100-200 кг/м². В расчете балок деревянного перекрытия применяют среднее значение суммарной нагрузки – 400 кг/м².

Не снижайте расчетную нагрузку и не уменьшайте размер деревянных балок, даже если в доме проживает всего один человек.

Таблица 1. Балки перекрытия деревянные: размеры, расчет при нагрузке 400 кг/м²

Если при устройстве перекрытия Вы планируете вырезать в балках крепежные пазы, увеличьте размер балок по сравнению с расчетом. При большом расстоянии между стенами, возможно снизить толщину балок за счет устройства опорных столбов.

Иногда допускается закладывать при расчете нежилого чердачного перекрытия в подсобном помещении, в бытовке, в сарае и т.п. меньшую нагрузку: от 150 до 350. При этом деревянные балки перекрытия могут быть меньшего сечения.

Таблица 2. Балки перекрытия деревянные: размеры, расчет на разные нагрузки
при расстоянии между балками 1000 мм

При возникновении проблем с пиломатериалом, в крайнем случае, деревянную балку можно сделать из двух досок, сохраняя размер балки. При этом доски прибивают друг к другу гвоздями в шахматном порядке и укладывают на ребро.

Также можно в качестве балок устраивать
каркас перекрытия из досок, устанавливая их на ребро и в два раза чаще. Т.е. уменьшая размер деревянных балок перекрытия, а именно – ширину, следует уменьшить расстояние между балками. При этом высоту балок рекомендуем сохранить в соответствие с расчетом
деревянных балок перекрытия.

Если в доме планируется устраивать печь или камин, то рассчитывайте размещение деревянных балок перекрытия таким образом, чтобы балки располагались на расстоянии не менее 300 мм от дымохода. Ближайшие к дымоходу балки советуем покрыть раствором против
возгорания древесины, таким образом, Вы своими руками защитите дом от пожара.

Устройство перекрытия по деревянным балкам своими руками

Деревянные балки перекрытия крепятся концами к стенам. Для мансардного перекрытия балки крепят к последнему венцу бревенчатой или брусовой стены. В стене делается отверстие по размеру балки во всю толщину стены. Балку обкладывают паклей.

Если балка существенно тоньше бревен стены (как бывает у чердачного перекрытия бани или хозблока), то допускается врубать балку не во всю толщину стены, а на 120-150 мм или глубже. Применяют способ врубки сковороднем.

Также можно крепить деревянную балку к стене или к ригелю соединением «ласточкин хвост», усиливая крепеж металлической скобой. Это соединение чаще всего применяют в доме из бруса. В деревянном доме балку к ригелю также крепят трапецевидным соединением,
укрепляя соединение хомутами. Два вышеперечисленных соединения позволяют устроить ригель и балку на одном уровне. Самый простой способ прикрепить балку к ригелю своими руками: прибить к ригелю черепные бруски и установить на них балку. Здесь применяют
черепные бруски сечением 50×50 мм.

В щитовом доме балки кладут на стену или в стене устраивают гнезда, в которые помещают концы деревянных балок. Гнезда для балок выпиливают строго на одном уровне. Гнездо делают глубиной 150-200 мм и шириной по ширине балки с зазорами
между стенами до 10 мм. Деревянные балки укладывают на всю глубину гнезда, соответственно предварительно рассчитывают необходимую длину балок. Балки обрабатывают антисептическим раствором. Концы балок, входящие в гнезда, обкладывают паклей.

Также допускается крепить балку к стене при помощи металлического анкера. Анкер одним концом вставляют в гнездо в стене, другим — крепят шурупами к балке, при этом балка не входит в стену.

В кирпичном доме деревянные балки перекрытия тоже кладут на стену или в стене предварительно устраивают гнезда – место опоры концов балок. Гнезда для балок стараются делать на одном уровне. В кирпичном доме дно всех гнезд окончательно
подводят под один уровень бетонным раствором, что несложно сделать своими руками. На высохший бетонный раствор укладывают два слоя рубероида или толя.

Гнездо устраивают шире на 60-100 мм, чем ширина балки, оставляя зазоры между стенами и деревянной балкой
по 30-50 мм. Гнездо делают глубиной 200-250 мм, а балку укладывают на длину не менее 150 мм, оставляя зазор до стены около 30-50 мм. Балки покрывают антисептическим раствором. Концы деревянных балок, входящие в гнезда, просмаливают или обмазывают горячим
битумом, не трогая торцевой спил. Затем оборачивают двумя слоями рубероида или пергамина, опять оставляя открытым торец балок.

Когда балки уложены в гнезда, гнезда заливают бетонным раствором со щебнем и выравнивают по уровню стены.

Настил наката перекрытия по деревянным балкам

Накат перекрытия образует потолок нижнего этажа. Настил наката можно выполнить своими руками разными способами. Опишем несколько способов устройства деревянного наката.

Обычно к балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Черепные бруски прибивают вдоль боковых сторон балки так, чтобы низ обоих брусков был на уровне низа балки. На черепные бруски поперек балок укладывают деревянный накат – ровные
доски толщиной 10-25 мм.

Доски должны плотно прилегать друг к другу, лучше, чтобы они соединялись в четверть. В качестве наката можно использовать готовые деревянные щиты, листы фанеры. Для устройства ровного потолка нижнего этажа снизу к балкам прибивают
подшивку, например, гиспокартонные листы или листы фанеры толщиной от 8 мм и длиной по размеру пролета между балками.

Другой способ устройства наката увеличивает высоту потолка нижнего этажа. К деревянной балке прибивают черепные бруски сечением 40×40 мм. На черепные бруски укладывают деревянный накат в направлении поперек балок. Затем вдоль балок между черепными брусками
к накату прибивают подшивку – доски толщиной 40 мм, как и черепные бруски. Лучше, чтобы доски были соединены в четверть или в шпунт.

Есть способ устроить накат перекрытия по деревянным балкам из толстого горбыля или бруса толщиной от 60 мм. К балке прибивают черепные бруски сечением 40×40 мм или 50×50 мм. Поперек балок на черепные бруски укладывают горбыль скругленной стороной вверх
или брус.

Черепные бруски и брус (или горбыль) соединяют в четверть, вырезая паз в брусе. Толщину бруса (или горбыля) выбирают таким образом, чтобы низ балки и бруса были на одном уровне и чтобы было крепким соединение бруса с черепным бруском (вырезать
паз в брусе можно на 2/3 высоты бруса). Этот брус будет служить одновременно накатом и подшивкой. Обычно такой способ устройства перекрытия называют перекрытием без наката с подшивкой.

Также можно вместо черепных брусков вырезать крепежный паз в балке, но тогда нужно заранее принимать это в расчет при выборе размеров балок.

Иногда для эстетики нижнюю часть балок оставляют открытой, тогда накат укладывают несколько выше, крепя для этого черепные бруски в середине балок, а не на уровне низа балок.

Устройство пола деревянного перекрытия

После настила наката по деревянным балкам перекрытия устраивают звукоизоляцию, гидроизоляцию и теплоизоляцию, а сверху укладывают пол. Вес звуко-, гидро- и теплоизоляции рекомендуем соизмерять с общим весом деревянного перекрытия и учитывать при расчете
размеров балок. Если деревянные балки положены редко, то сначала кладут половые лаги, а затем деревянный пол. Как установить лаги и уложить деревянный пол, читайте в статье Устройство деревянного пола на лагах.
Обычно пол укладывают на балки или лаги.

Чердачное перекрытие можно делать с открытыми сверху балками, укладывая только черновой пол и делая его ниже верха балок. В месте прохождения печной трубы проем деревянного перекрытия закрывают несгораемыми материалами (например, двумя слоями асбестового
картона толщиной по 3 мм или двумя слоями войлока, смоченного в глиняном растворе), а трубу в проеме делают толще, читайте об этом в статье Как построить кирпичную печь своими руками.

Как сделать черновой пол в деревянном доме

Устройство деревянного пола на лагах

Теплоизоляция деревянного пола и чердачного перекрытия

Как сделать звукоизоляцию деревянного пола или перекрытия

Гидроизоляция деревянного пола своими руками

Как правильно уложить ламинат, паркетную доску, штучный паркет

Как выбрать брус и доски

Конструкция висячих и наслонных стропил крыши своими руками

Устройство камина в доме или как построить камин на даче самостоятельно

Брус для межэтажных перекрытий.

Деревянные балки перекрытия — размеры и нагрузки

Содержание

1. Брус для межэтажных перекрытий. Деревянные балки перекрытия —  размеры и нагрузки
2. Размеры бруса для перекрытия. Виды и описание изделия
3. Деревянные балки перекрытия 6 метров, сечение. Виды деревянных балок перекрытий
4. Толщина бруса для перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры
5. Максимальная длина деревянной балки перекрытия. Пиломатериалы для балок и крепёж
6. Раскладка балок перекрытия. Пошаговая инструкция укладки
7. Брус для перекрытия второго этажа. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением
   • Предъявляемые технические требования
8. Деревянные балки перекрытия размеры. Конструкция деревянного перекрытия

Брус для межэтажных перекрытий. Деревянные балки перекрытия —  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Размеры бруса для перекрытия. Виды и описание изделия

Представленный материал может быть различного вида, каждый из которых характеризуется положительными и отрицательными свойствами. Первый вид балок перекрытия – это непрерывный массив .

Балки двутавровые размеры и другие данные указаны в описании.

Для выполнения межэтажного перегораживания при помощи этого природного материала, могут быть задействованы только цельные изделия, а длина пролета не должна быть большой (до 5 м). Только так вы сможете достичь положительного эффекта и высоких прочностных показателей.

О том как произвести расчет деревянных двутавровых балок перекрытия можно узнать из данной статьи.

Если использовать клееные балки перекрытия, то они позволяют вести установки, не обращая внимание на длину, ведь их уникальная технология изготовления позволяет получать изделия большой длины. По причине высоких показателей прочности клееные балки используют только в тех случаях, когда на перекрытие возлагается высокая нагрузка.

Доски обрезные хвойных пород размеры и другие данные указаны в описании.

К положительным свойствам таких балок можно отнести:

• высокие прочностные показатели;
• возможность осуществлять перекрытие больших пролетов;
• простота установки;
• малый вес;
• продолжительный срок эксплуатации.

На

Д оска дубовая обрезная цена за куб указана в статье.

Предельная длина деревянной балки перекрытия клееного типа может достигать до 20 погонных метров. Для клееных балок характерна гладкая поверхность, поэтому их не нужно зашивать снизу, а ставить открытыми. В результате этого вам удастся создать в помещении стильный дизайн интерьера.

Источник: https://detali-interera.ru-land.com/stati/kakoy-brus-ispolzovat-dlya-perekrytiya-6-metrov-kakie-balki-na-prolete-4-metra-dopuskayutsya

Деревянные балки перекрытия 6 метров, сечение. Виды деревянных балок перекрытий

Деревянные балки перекрытия классифицируют по типу сечения, материалу и размерам.

Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас для опирания на стену — обычно добавляют 200—250 мм с каждой стороны.

По сечению деревянные балки делят на следующие типы:

• квадратные;
• прямоугольные;
• двутавровые;
• круглые или овальные.

Квадратное сечение балки считается самым невыгодным, поскольку оно меньше всех подогнано под эпюру усилий в элементе.

Для справки! Эпюры усилий — графическое отображение изменение внутренних усилий по всей длине бруса. Применяются при расчетах допустимых нагрузок.

Наиболее оптимальным вариантом при выборе деревянных перекрытий являются балки с прямоугольным сечением, при этом их короткую сторону располагают горизонтально, а длинную – вертикально, поскольку на прочность лучше влияет увеличение высоты, чем ширины.

Балки перекрытия прямоугольного сечения Источник rubankom.com

Двутавровое сечение балки перекрытия представляет собой уширенные элементы в нижней и верхней частях, а в середине уменьшенное до максимально возможных размеров. Этот вариант сечения существенно сокращает расход древесины и позволяет рационально ее использовать.

Двутавровые деревянные балки купить будет не так просто, поскольку они отличаются сложной технологией изготовления. По этой же причине их в строительстве можно встретить редко.

Двутавровые балки перекрытия Источник cekapuw.haberu.ru.net

Деревянные балки круглого или овального сечения используются, как правило, для устройства чердачных перекрытий. В зависимости от диаметра, круглые балки имеют высокую устойчивость на изгиб. Кроме того, обязательно надо учитывать, что балки перекрытия деревянные, размеры имеют достаточно ограниченные. Их максимальная длина составляет 7,5 п. м.

По материалу деревянные балки перекрытия классифицируют на следующие виды:

• из цельного бруса или доски;
• из клееного бруса.

Толщина бруса для перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Максимальная длина деревянной балки перекрытия. Пиломатериалы для балок и крепёж

Цельномассивный и клееный брус

• В первую очередь, расчет сечения деревянных балок перекрытия зависит от их длины, но сюда также входит и прочность самого материала, то есть, все таблицы, которые вы увидите ниже, основаны на показаниях по брусу из цельного массива дерева и бревну . Но руководствуясь этими данными, вы также можете использовать в монтаже клееный деревянный профиль – он даже лучше цельномассивного, но его цена, конечно, гораздо выше, хотя он не нуждается в дополнительной обработке антисептиками.
• Помимо профиля из цельного дерева, как мы уже сказали, используется клееный брус, который располагается ламелями по вертикали – так увеличивается прочность на изгиб, а это именно то направление, где оказываются наиболее существенные нагрузки . Для пространственных балок из дерева используются зубчатые пластины, которыми фиксируется опора или они могут быть скреплены между собой такой же самой пластиной.

Внутреннее раздельное крепление для балок

• Настоящий кронштейн применяется для фиксации консолей несущих балок, когда те служат основанием для обустройства перекрытий, в основном при возведении зданий из пиломатериалов . Такие элементы инструкция позволяет монтировать без врезки в несущий профиль, следовательно, не происходит ослабления в определённом месте и на всей конструкции. Прижимается такой крепёж гвоздями или саморезами, у него улучшенный внешний вид и здесь не нужен специальный инструмент.

Универсальное крепление

• Крепление, которое вы видите на фото вверху, является универсальным, так как позволяет фиксировать профили, находящиеся в разной плоскости . Это очень удобно для монтажа обрешётки или же в тех случаях, когда один ряд балок используется по совместительству в качестве декорации.

Т-образный крепёж

• Т-образный крепёж больше нужен для вертикальных опор, нежели для горизонтальных профилей, тем не менее, его применяют именно при монтаже перекрытий . Например, если превышена максимальная длина деревянных балок перекрытия, а этот предел обозначается шестью метрами, то в таких случаях устанавливаются деревянные опоры , которые обычно также служат декоративным украшением помещения – нечто в виде колонн.

Зубчатая шайба

• Если расчет балок деревянных перекрытий требует их пересечения друг с другом, а также фиксации в этих местах (это также касается и вертикальных опор), то в таких случаях для жёсткости фиксации используются зубчатые шайбы или даже зубчатые пластины . Их подкладывают под головку болта, как обычную прокладку, но зубчатая поверхность чётко фиксирует консоль на одном месте.

Саморезы, болты, шпильки, гайки, шайбы

• Ну и, конечно, саморезы, болты, шпильки, гайки и шайбы, без которых невозможен крепёж профилей между собой и к стене (в стене, на стену) . Их размеры могут быть разными, но это зависит от сечения профиля, свойства соединения и его назначения.

Раскладка балок перекрытия. Пошаговая инструкция укладки

Общая схема межэтажного перекрытия несложная, но, чтобы возвести такую конструкцию необходимо постараться. При работе могут возникать нюансы, с которыми вряд ли справится новичок, поэтому выполнить процедуры рекомендуется как минимум с помощью знающего человека.

Балки перекрытия могут быть уложены на газобетон, дом из бруса или бревна, при этом в каждом случае процесс будет немного отличаться. Лучше придерживаться инструкции :

1. Расчет и планирование. Любая работа начинается с составления схемы, если раскладка уже составлена, то будет проще.

   Схема должна быть надежной, а балки должны располагаться параллельно короткой стене.

   В качестве ригелей нужно выбирать такие, чтоб каждый квадратный метр конструкции мог выдержать нагрузку в 400 кг.

   Рекомендуется установить меньше балок крупного сечения, чем использовать огромное количество планок с мелким сечением. При этом соотношение ширины балки к ее высоте должно составлять 1,5.

2. Подготовка. На данном этапе концы балок промазывают антисептическими или антипиреновыми материалами. В будущем это поможет избежать загнивания и образования грибка на краях планок. На стенах проводят нивелирование с помощью лазерного уровня или обычного строительного уровня – это необходимо для разметки.

   По правилам все опорные платформы для балок должны находиться в одной плоскости. Посадочные места под планки на стенах нужно очистить и установить в них гидроизоляционные прокладки.

3. Монтаж первой пары планок. Первой называется маячная пара, ее устанавливают в крайних точках у противоположных стен. Установку производят так, чтоб между торцами балок и стенами находился вентиляционный зазор в 5 см. Деревянные балки закрепляют сухой гравийной подсыпкой, а также обрезают.
4. Монтаж оставшихся ригелей. После того, как маячная пара установлена, брусья устанавливают на одном уровне с маячными балками. Здесь также должны присутствовать вентиляционные зазоры. Торцы планок отпиливают под углом и оборачивают рубероидом. Концы фиксируют, а зазоры уплотняют теплоизоляцией.

Брус для перекрытия второго этажа. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

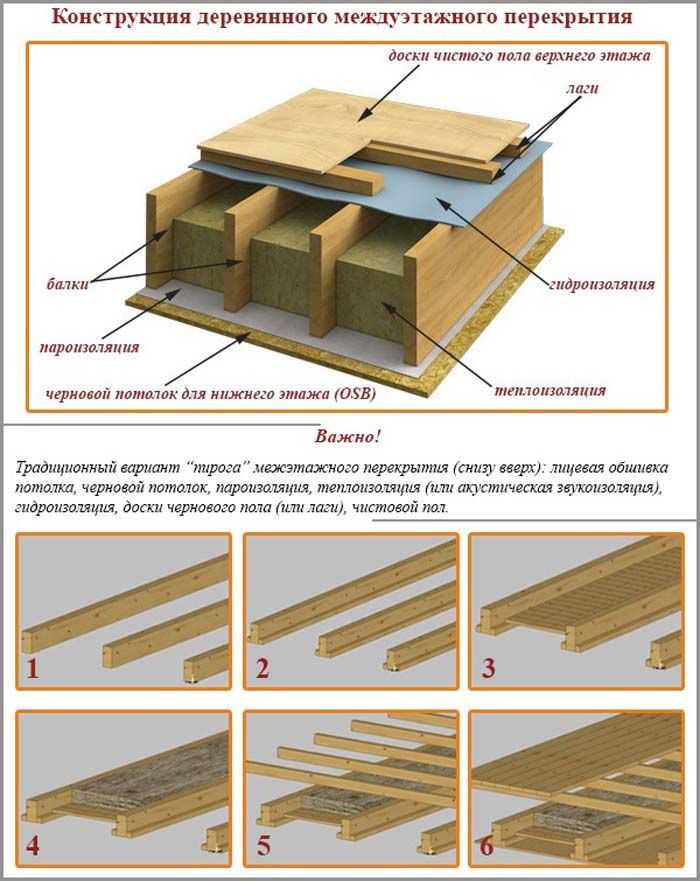

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Источник: https://detali-interera.ru-land.com/stati/ustanovka-balok-perekrytiya-v-dome-iz-brusa-svoimi-rukami-ustroystvo-perekrytiy-v-derevyannom

Деревянные балки перекрытия размеры. Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

Балки перекрытия пропитываются антисептическими составами , а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Балки друг к другу крепятся с помощью специальных металлических изделий.

Деревянная балка какого размера для пролетов 20, 16, 18, 12, 22, 24, 25, 26 и 30 футов

Деревянная балка какого размера для пролетов 20, 16, 18 футов, пролет 12, 22, 24, 25, 26 и 30 футов | размер деревянной балки для пролета 10 футов | размер деревянной балки для пролета 16 футов | размер деревянной балки для пролета 20 футов | размер деревянной балки для пролета 30 футов | размер деревянной балки для пролета 24 фута.

Балка обычно изготавливается из дерева или бруса, стали и железобетона с арматурой из стали. Это несущая конструкция и изгибаемый элемент каркасной конструкции, поддерживающий балку перекрытия, которая по вертикали передает всю поступающую стационарную нагрузку, временную нагрузку и собственную нагрузку крыши на стойку или колонну через стык балки по всей длине элемента конструкции на опору. фундамент и, наконец, в почву.

Размер балки обычно зависит от пролета между двумя опорами и всей действующей на нее нагрузки. Балка является элементом конструкции, подверженным изгибным напряжениям и силам сдвига. Размер балки (ширина и глубина балки) определяется различными типами поперечных сил и напряжений. Когда балка подвергается нагрузке, развивается изгибающий момент, а несущая способность балки зависит в основном от глубины балки.

В этой статье мы в основном знаем о размере деревянной балки (глубина и ширина). Для изготовления бруса используются многие породы древесины: пихта дугласова, желтая южная тонкая, ель пихта сосновая, другие лиственные породы различных сортов пиломатериалов №1, №2 или №3. Размер балки в основном двухслойный, например 4×8 или 2-2×8, 2-2×10, 2-2×12, 3-слойный 6×8 или 2-3×8, 4-слойный 8×10 или 4. -2×10 и 5 слоев 10×12 или (5-2×12).

Деревянная балка представляет собой конструкционную опору, изготовленную из древесины различных пород и сортов. Они чаще всего используются в деревянных каркасных конструкциях, таких как небольшие дома, хотя их можно использовать и в других типах строительства. Балки спроектированы таким образом, чтобы сопротивляться изгибу под действием веса или сил, таких как сильный ветер

Они включаются в конструктивные элементы, такие как полы и крыши, для распределения веса конструкции и обеспечения поддержки. Исторически сложилось так, что дерево было наиболее распространенным строительным материалом во многих регионах мира в США, Великобритании, Канаде, а балки из цельного дерева были предпочтительным методом структурной поддержки.

Тип дерева и размер балки влияют на то, какой вес может выдержать одна деревянная балка.

Предпочтение отдается высокоплотной, мелкозернистой древесине различных пород из-за ее повышенной прочности, а также устойчивости к насекомым и гниению. Деревянную балку можно вырезать в виде цельного блока, I или H-образной формы, в зависимости от потребностей строительства.

В некоторых случаях несколько кусков дерева складываются и связываются в одну балку. Если 2 балки скреплены вместе, это называется двухслойной балкой, например, 2-2×10 или 4×10, если 3 балки скреплены вместе, это называется трехслойной балкой, например, 3-2×10 или 6×10, если 4 балки скреплены вместе, известно как 4-слойная балка, например 4-2×10 или 8×10, и если 5-слойная балка скреплена гвоздями, известная как 5-слойная балка, например 5-2×12 или 10×12.

В этой статье вы знаете, какого размера деревянная балка для пролетов 20 футов, 15 футов, 16 футов, 18 футов, 12 футов, 22 фута, 24 фута, 25 футов, 26 футов и 30 футов, а также знаете правило пролета деревянной балки. большого пальца, которые помогут вам лучше решить и определить размеры деревянной балки.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал на Youtube

Брус из необработанного пиломатериала представляет собой цельный кусок пиломатериала, отрезанный по размеру. Для определения размера деревянной балки обычно используется эмпирическое правило, используемое для оценки глубины, необходимой для деревянной балки, — это пролет / 15. Ширина луча обычно составляет от 1/3 до 1/2 глубины луча. Прогиб под полной нагрузкой никогда не должен превышать 1/360 полного пролета балки.

Размер деревянной балки для пролета 20 футов

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 4-2×16 или 8×16 (4-гвоздь 2×16) для 20 футов пролета. Таким образом, если пролет балки составляет 20 футов , то толщина деревянной балки должна быть 16 дюймов , а ширина должна быть 8 дюймов .

Как правило, для 20-футового пролета вам понадобится деревянная балка размером не менее 4-2×16 или 8×16. Таким образом, деревянная балка с 4 гвоздями 2 × 16, 4-2 × 16 или 8 × 16 может позволить перекрыть расстояние 20 футов. Для пролета в 20 футов деревянная балка должна быть не менее 16 дюймов в глубину и 8 дюймов в ширину (4-2×16) и использоваться в большинстве жилых зданий или проектов.

Размер деревянной балки для пролета 10 футов

Как правило, в жилых зданиях или любых других проектах для требуется деревянная балка размером 3-2×8 или 6×8 (3 гвоздя 2×8) 10 футов пролета. Таким образом, если пролет из , балка составляет 10 футов , глубина деревянной балки должна быть толщиной 8 дюймов , а ширина должна быть 6 дюймов .

Как правило, для 10-футового пролета вам понадобится деревянная балка размером не менее 3-2×8 или 6×8. Таким образом, деревянная балка с тремя гвоздями 2×8, 3-2×8 или 6×8 может позволить перекрыть расстояние в 10 футов. Для пролета в 10 футов деревянная балка должна быть не менее 8 дюймов в глубину и 6 дюймов в ширину (3-2×8) и использоваться в большинстве жилых зданий или проектов.

Размер деревянной балки для пролета 12 футов

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 3-2×10 или 6×10 (3 гвоздя 2×10) для пролет 12 футов . Таким образом, если пролет из , то балка составляет 12 футов , толщина деревянной балки должна быть 10 дюймов , а ширина должна быть 6 дюймов .

В соответствии с общим эмпирическим правилом и рекомендациями для 12-футового пролета вам понадобится деревянная балка размером не менее 3-2×10 или 6×10. Таким образом, деревянная балка размером 2×10, 3-2×10 или 6×10 с 3 гвоздями может иметь пролет 12 футов. Для 12-футовых пролетов деревянная балка должна быть не менее 10 дюймов в глубину и 6 дюймов в ширину (3-2×10), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 14 футов

Обычно в жилых домах или любых других проектах требуется размер деревянной балки из 3-2×12 или 6×12 (3 гвоздя 2×12) для пролет 14 футов . Таким образом, если пролет из , то балка составляет 14 футов , толщина деревянной балки должна быть 12 дюймов , а ширина должна быть 6 дюймов .

В соответствии с общим эмпирическим правилом и рекомендациями для 14-футового пролета вам понадобится деревянная балка размером не менее 3-2×12 или 6×12. Таким образом, деревянная балка размером 2×12, 3-2×12 или 6×12 с 3 гвоздями может иметь пролет 14 футов. Для 14-футовых пролетов деревянная балка должна быть не менее 12 дюймов в глубину и 6 дюймов в ширину (3-2 × 12), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 15 футов

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 3-2×12 или 6×12 (3 гвоздя 2×12) для 15 футов пролета. Таким образом, если пролет из , балка составляет 15 футов , глубина деревянной балки должна быть толщиной 12 дюймов , а ширина должна быть 6 дюймов .

В соответствии с общим эмпирическим правилом и рекомендациями, для 15-футового пролета вам понадобится деревянная балка размером не менее 3-2×12 или 6×12. Таким образом, деревянная балка размером 2×12, 3-2×12 или 6×12 с 3 гвоздями может иметь пролет 15 футов. Для 15-футовых пролетов деревянная балка должна быть не менее 12 дюймов в глубину и 6 дюймов в ширину (3-2×12), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 16 футов

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 3-2×14 или 6×14 (3 гвоздя 2×14) для 16 футов пролета. Таким образом, если пролет из , то балка составляет 16 футов , толщина деревянной балки должна быть 14 дюймов , а ширина должна быть 6 дюймов .

В соответствии с общим эмпирическим правилом и рекомендациями, для пролета 16 футов вам понадобится деревянная балка размером не менее 3–2×14 или 6×14. Таким образом, деревянная балка размером 2×14, 3-2×14 или 6×14 с 3 гвоздями может иметь пролет 16 футов. Для 16-футовых пролетов деревянная балка должна быть не менее 14 дюймов в глубину и 6 дюймов в ширину (3-2×14), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 18 футов

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 3-2×16 или 6×16 (3 гвоздя 2×16) для 18 футов пролета. Таким образом, если пролет из , балка составляет 18 футов , то толщина деревянной балки должна быть 16 дюймов , а ширина должна быть 6 дюймов .

В соответствии с общим эмпирическим правилом и рекомендациями, для пролета 18 футов вам понадобится деревянная балка размером не менее 3-2×16 или 6×16. Таким образом, деревянная балка размером 2×16, 3-2×16 или 6×16 с 3 гвоздями может обеспечить пролет 18 футов. Для 18-футовых пролетов деревянная балка должна быть не менее 16 дюймов в глубину и 6 дюймов в ширину (3-2×16), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 22 фута

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 3-2×18 или 6×18 (3 гвоздя 2×18) для пролет 22 фута . Таким образом, если пролет из , балка составляет 22 фута , глубина деревянной балки должна быть 18 дюймов толщиной , а ширина должна быть 6 дюймов . .

В соответствии с общим эмпирическим правилом и рекомендациями для 22-футового пролета вам понадобится деревянная балка размером не менее 3-2×18 или 6×18. Таким образом, деревянная балка размером 2×18, 3-2×18 или 6×18 с 3 гвоздями может иметь пролет 22 фута. Для 22-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 6 дюймов в ширину (3-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 24 фута

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 4-2×18 или 8×18 (4-гвоздь 2×18) для 24 футов пролета. Таким образом, если пролет из , балка составляет 24 фута , глубина деревянной балки должна составлять 18 дюймов толщины, а ширина должна быть 8 дюймов 9000 4 .

В соответствии с общим эмпирическим правилом и рекомендациями, для пролета 24 фута вам потребуется деревянная балка размером не менее 4-2×18 или 8×18. Таким образом, деревянная балка размером 2×18, 4-2×18 или 8×18 с 4 гвоздями может иметь пролет 24 фута. Для 24-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 8 дюймов в ширину (4-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 25 футов

Обычно в жилых домах или любых других проектах требуется размер деревянной балки из 4-2×18 или 8×18 (4-гвоздь 2×18) для пролет 25 футов . Таким образом, если пролет из , балка составляет 25 футов , глубина деревянной балки должна быть 18 дюймов толщиной , а ширина должна быть 8 дюймов 9000 4 .

В соответствии с общим эмпирическим правилом и рекомендациями, для пролета 25 футов вам потребуется деревянная балка размером не менее 4-2×18 или 8×18. Таким образом, деревянная балка размером 2×18, 4-2×18 или 8×18 с 4 гвоздями может иметь пролет 25 футов. Для 25-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 8 дюймов в ширину (4-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 26 футов

Обычно в жилых домах или любых других проектах требуется размер деревянной балки из 4-2×18 или 8×18 (4-гвоздь 2×18) для пролет 26 футов . Таким образом, если пролет из , балка составляет 26 футов , глубина деревянной балки должна быть толщиной 18 дюймов , а ширина должна быть 8 дюймов . .

Согласно общему правилу и рекомендациям, для пролета 26 футов вам понадобится деревянная балка размером не менее 4-2×18 или 8×18. Таким образом, деревянная балка размером 2×18, 4-2×18 или 8×18 с 4 гвоздями может обеспечить пролет 26 футов. Для 26-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 8 дюймов в ширину (4-2 × 18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Размер деревянной балки для пролета 28 футов

Обычно в жилых зданиях или любых других проектах требуется размер деревянной балки из 5-2×18 или 10×18 (5-гвоздь 2×18) для пролет 28 футов . Таким образом, если пролет из , балка составляет 28 футов , то толщина деревянной балки должна быть 18 дюймов , а ширина должна быть 10 дюймов . .

Согласно общему правилу и рекомендациям, для пролета 28 футов вам понадобится деревянная балка размером не менее 5-2×18 или 10×18. Таким образом, деревянная балка размером 2×18, 5-2×18 или 10×18 с 5 гвоздями может обеспечить пролет 28 футов. Для 28-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 10 дюймов в ширину (5-2×18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

На какое расстояние может пролетать потолочная балка 2×10 без опоры

На какое расстояние может пролетать потолочная балка 2×6 без поддержки ×8 & Пролет 2×6 для перголы

На каком расстоянии могут быть пролеты 2×8, 2×6, 2×10, 2×4 & Пергола 2×12 Пролет стропил?

Какой размер пиломатериала для 20′, 16′, 18′, 10′, 12′ & пролет 22 фута

Размер деревянной балки для пролета 30 футов

Как правило, в жилых домах или любых других проектах размер деревянной балки из 5-2×18 или 10×18 (5-гвоздь 2×18) требуется для пролета 30 футов . Таким образом, если пролет из , балка составляет 30 футов , глубина деревянной балки должна составлять 18 дюймов толщины, а ширина должна быть 10 дюймов 900 04 .

Согласно общему правилу и рекомендациям, для 30-футового пролета вам понадобится деревянная балка размером не менее 5-2×18 или 10×18. Таким образом, деревянная балка размером 2×18, 5-2×18 или 10×18 с 5 гвоздями может обеспечить пролет 30 футов. Для 30-футовых пролетов деревянная балка должна быть не менее 18 дюймов в глубину и 10 дюймов в ширину (5-2×18), используемая для жилых зданий, деревянных каркасных конструкций или проектов.

Заключение :-
Для 20-футового пролета вам понадобится деревянная балка размером не менее 4-2×16 или 8×16. Таким образом, деревянная балка размером 2×16, 4-2×16 или 8×16 с 4 гвоздями может иметь пролет 20 футов. Для 20-футовых пролетов деревянная балка должна быть не менее 16 дюймов в глубину и 8 дюймов в ширину (4-2×16), используемая для жилых зданий или проектов.
