Установка подрозетников в бетон, гипокартон и дерево.

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм . Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм. Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление. Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон. Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены. Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

Установка подрозетников в гипсокартон

В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм. Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно. Глубина коробки составляет 47 мм.

Также посмотрите видео про установку подрозетников в гипсокартон:

Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Установка подрозетников в гипсокартон

Установка подрозетников (монтажных коробок) в гипсокартон это один из основных этапов при монтаже розеток, выключателей, диммеров, переключателей или любых других встраиваемых электроустановочных изделий в стенах, перегородках или коробах, выполненных из гкл.

После того, как подрозетник в гипокартонной стене установлен, дальнейшая последовательность действий по подключению розеток, выключателей и т.д. ничем не отличается от процесса установки в сплошной стене из бетона или кирпича.

Для монтажа электроустановочного оборудования в стенах из гипсокартона (гкл) применяются специализированные подрозетники, подробнее вы можете узнать из нашей статьи «Подрозетники для гипсокартона».

В нашем случае, мы будем устанавливать в стене из гипсокартона, подрозетник фирмы HEGEL, для последующего монтажа розетки.

Внутри стены предварительно сделана электропроводка, а именно проложен в гофрированной трубе трехжильный питающий провод.

Итак, приступим к установке. Вся инструкция представлена в виде подробных этапов, последовательное выполнение которых, позволит вам установить подрозетник для гипсокартона самостоятельно.

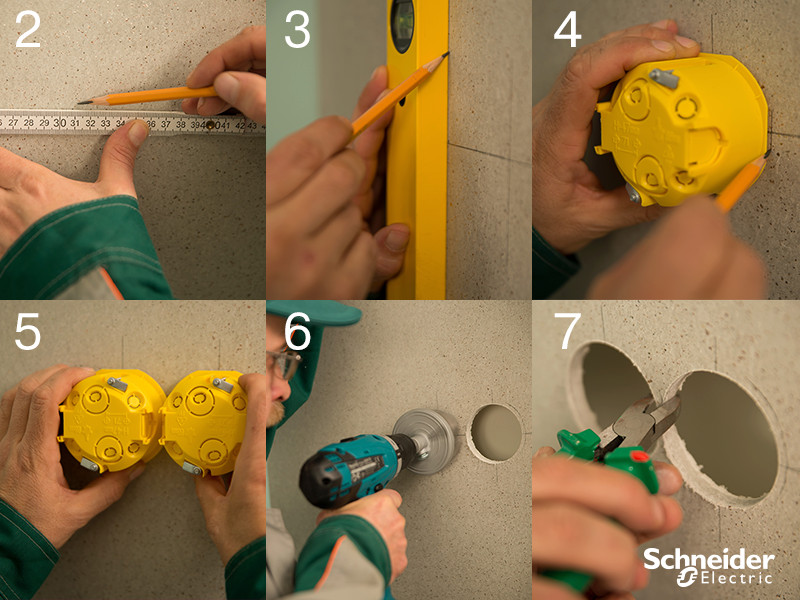

1. Размечаем место установки.

Отмечаем на стене из гипсокартона, в том месте где должен стоять подрозетник, центр для его установки.

2. Берем коронку для гипоскартона.

Для того, чтобы сделать отверстие для установки подрозетника в гипоскартон, необходимо специализированное оборудование. Удобнее всего использовать металлическую фрезу для изготовления круглых отверстий, диаметром 68мм.

Подробнее характеристики подрозетников, такие как — глубина установки, расстояние между подрозетниками (межосевое расстояние) и многое другое можно узнать из нашей статьи «Подрозетник (монтажная коробка)»

3. Делаем отверстие для подрозетника.

Вставляем коронку диаметром 68мм в шуруповерт или дрель и делаем отверстие в месте установки. При этом центральное сверло у фрезы устанавливаем точно по отметке показывающий центр установки подрозетника, сделанной нами в пункте 1.

Если отверстие в гипсокартоне случайно попало на металлический профиль каркаса, обязательно прочитайте инструкцию, как его можно вырезать ЗДЕСЬ.

4. Достаем питающий кабель.

Далее необходимо достать питающий кабель проложенный нами ранее. Если все сделано и рассчитано правильно, то отверстие для подрозетника идеально совпадет с местом, где идет электропроводка и достать провод не составит никакого труда.

5. Делаем в подрозетнике отверстие для провода.

Убираем одну из заглушек в подрозетнике, которая наиболее удобна для прокладывания кабеля.



6. Просовываем провод в подрозетник.

7. Устанавливаем подрозетник в подготовленное для него отверстие в гкл.

При установке выбранной нами модели подрозетников для гипсокартона HEGEL, из-за особенности их конструкции, а именно потому что «лапки» (крепежные зажимы) выпирают относительно корпуса даже в открытом состоянии, необходимо поместить в отверстие сперва один крепеж, а лишь потом, немного сдавив подрозетник, вставить в отверстие оставшуюся часть.

При установке зажимы должны располагаться строго вертикально (сверху и снизу), лучше выставлять монтажную коробку по уровню.

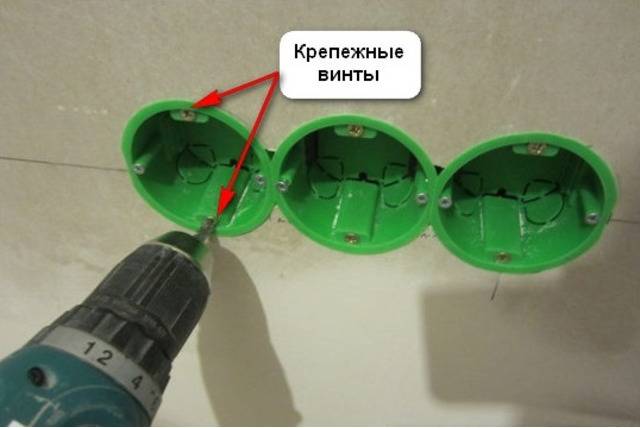

8. Закручиваем крепежные винты.

С помощью отвертки или шуруповерта, закручиваем крепежные винты, которые притягивают зажимы подрозетника к стенке из гипсокартона изнутри, тем самым надежно фиксируя подрозетник.

На этом установка подрозетника в гипсокартон завершена, можно переходить к следующим этапам отделочных работ или даже установить розетку, выключатель или любое другое электроустановочное устройство, под которое была выполнена электропроводка.


Если действовать предельно аккуратно, то установить подрозетник в гипсокартон таким образом, можно даже при готовой чистовой отделке помещения.


Любые вопросы, которые у вас возникнут при установке подрозетников для гипсокартона своими руками, оставляйте в комментариях к статье, мы обязательно постараемся вам помочь. Так же ждем любые дополнения или замечания, если вы вдруг заметите какие-то неточности или располагаете интересной, полезной информацией, по этому вопросу.
