Небольшая ракетная печь для палатки своими руками
Тёплая палатка? Почему бы и нет? Ракетная печь, собранная своими руками поможет сохранить тепло в морозы.
Ну что же, поехали! Рассказываю как сделать ракетную печь своими руками.
Файлы
- Skica krojna lista dodatka za peć na svijeće 2.pdf
- Skica dodatka za peć na svijeće 1.pdf
- Skica peći na drva 5 za šator.pdf
- Skica peći na drva 2 za šator.pdf
- Skica peći na drva 1 za šator.pdf
- Skica pećii na drva 01 za šator.pdf
- Skica peći na drva 4 za šator.pdf
- Skica peći na drva 3 za šator.pdf
Шаг 1: Начинаем с малого
Показать еще 3 изображения
Так как мне нравится находиться и спать в тепле, а на зимнем кемпинге бывает очень холодно, мне очень нужен обогреватель в палатке.
Но какой? В привычном понимании это костер, на котором мы готовим и возле него же и греемся. Но открытый огонь — это открытый огонь, и вам нужна тонна дров, чтобы выдержать ночь.
Лучше и эффективнее использовать реактивную печь — экономьте дрова и выделяйте тепло, и кастрюли остаются чистыми.
Лучшее горение обеспечивает ракетная печь — практически без дыма и копоти. Она должна быть маленькой и экономной. Так и будет. Я сделал свои собственные чертежи и начал собирать печь.
Обычная упаковочная металлическая лента использовалась для небольших L-образных профилей с заклепками, прикрепленными на внутренней части первого треугольника. Все остальные треугольники и формы готовятся по аналогии с этим.
Шаг 2: Сборка
Показать еще 4 изображения
В ракетной печи в камере сгорания (место горения) дрова горят очень быстро, и в камере достигается очень высокая температура. Поэтому я решил сделать эту камеру из двух слоев металлического листа, чтобы получить прочность и долговечность. Затем я делаю отверстия внутри камеры, чтобы образовывался вихревой поток воздуха, и вырезаю отверстие для дров.
Шаг 3: Сборка
Показать еще 4 изображения
Все детали оснащены уголками и 3-миллиметровыми заклепками, соединенными с обеих сторон.
Нижняя и задняя пластины на 2 см шире, чем внутренние стороны, для достижения расстояния и более низкой температуры — это мера безопасности, чтобы избежать случайного контакта спального мешка или другой походной ткани с горячими поверхностями. Из-за этого печка стала тяжелее.
Шаг 4: Сборка
Показать еще 5 изображений
Наконец, внешняя крышка печки ракеты готова и прикреплена 3 мм заклепками к основному корпусу. Размер этой крышки также больше на 2 см с обеих сторон печи. Также нужно добавить маленькое квадратное отверстие, чтобы держать дымоход.
Шаг 5: Сборка
Добавляем часть, которая держит квадратную трубу на плите.
Шаг 6: Сборка дымохода
Показать еще 11 изображений
Квадратную трубу было сложно продлить (состыковать) и она была тяжелой. Также её будет трудно очистить, поэтому, после первого полевого испытания, я решил заменить её на круглую трубу, изготовленную из аэрозольных баллончиков (собрав баллончики одинакового диаметра, и из одинакового стального материала).
Затем резка, прокатка, точечная сварка и сборка.
Что ж, это была моя первая попытка освоить этот навык, и я многому учусь, исправляя ошибки, поэтому сегодня я очень уважаю эту профессию.
Шаг 7: Сборка защиты для палатки
Несмотря на то, что дымоход имеет температуру поверхности около 80°С на высоте 1,2 м при нормальной тяге, я решил добавить банку, которая может скользить, и увеличит расстояние между ним и тканью палатки в том месте, где он выходит на улицу. Позже, при тестировании, я измерил температуру поверхности, она составила около 30°C.
Шаг 8: Сборка — добавление свечного подогревателя в печь
Показать еще 7 изображений
Как насчет сна в теплой палатке?
Если вы каждые 15-20 минут добавляете дрова в печь, чтобы поддерживать огонь, вы не можете идти спать. Если на улице снег, вы загружаете дрова в печь всю ночь. Я подумал о том, что можно добавить деталь (держатель подсвечника) к печи снаружи, поддерживая тление свечей в течение 8 часов. Блок 3х5 свечей должен дать печи около 450 Вт энергии и увести все угарные газы в дымоход (см.
Рисунки). Материалом стал металл 0,5 мм, который в итоге был очень тяжелым, но для испытания подошел хорошо. И задумка работает!
Шаг 9: Первый розжиг ракетной печи
Показать еще 7 изображений
Итак, поздней осенью, при температуре около 12С я испытал ракетную печь с квадратной трубой. Все было так, как и планировалось. Легко было собрать маленькие ветки диаметром примерно 3 см, и они горели так, как нужно. Печка была теплая и без дыма. Отлично.
Еще один день испытаний был внутри палатки при наружной температуре +6C … мы достигли комфортных +16 C, но погода была безветренной.
Как оказалось, каждые 10-15 минут дрова выгорают. Печь немного тяжелая для походов (около 4,2 кг) + 1,5 кг для свечей.
Материал, который я использовал для печи — сталь толщиной около 0,5 мм, хотя по-хорошему нужно было использовать 0.25мм. И как всегда, чем лучше материал – тем выше цены.
Делаем ракетную печь своими руками.
Чертежи
Содержание
- 1 Что представляет собой ракетная печь?
- 2 Принцип работы печи
- 3 Каковы плюсы и минусы печи?
- 4 Что нужно сделать перед непосредственными работами?
- 5 Процесс создания печи
Для обогрева сооружений по-прежнему очень часто используются различные печи. Они подходят для бани или сауны, а также разнообразных хозяйственных построек.
Они могут предназначаться для формирования полноценного отопления, которое будет высокоэффективным и надежным. Как правило, одновременно с печкой устанавливаются трубы, что позволяет использовать конструкцию для обогрева сразу нескольких помещений.
Что представляет собой ракетная печь?
Достаточно интересным вариантом для любого помещения считается ракетная печь, сделанная своими руками. Ее конструкция отличается оригинальностью, а она подходит как для частного дома, так и для бани, а также для других видов сооружений.
При ее создании с контуром не требуются дорогостоящие материалы, размеры выбираются в зависимости от габаритов обогреваемого помещения, однако важно заранее сделать правильный чертеж, чтобы получить эффективное и прочное устройство. Если будет применяться правильная и актуальная схема, то можно своими руками сделать качественное водяное отопление в помещении.

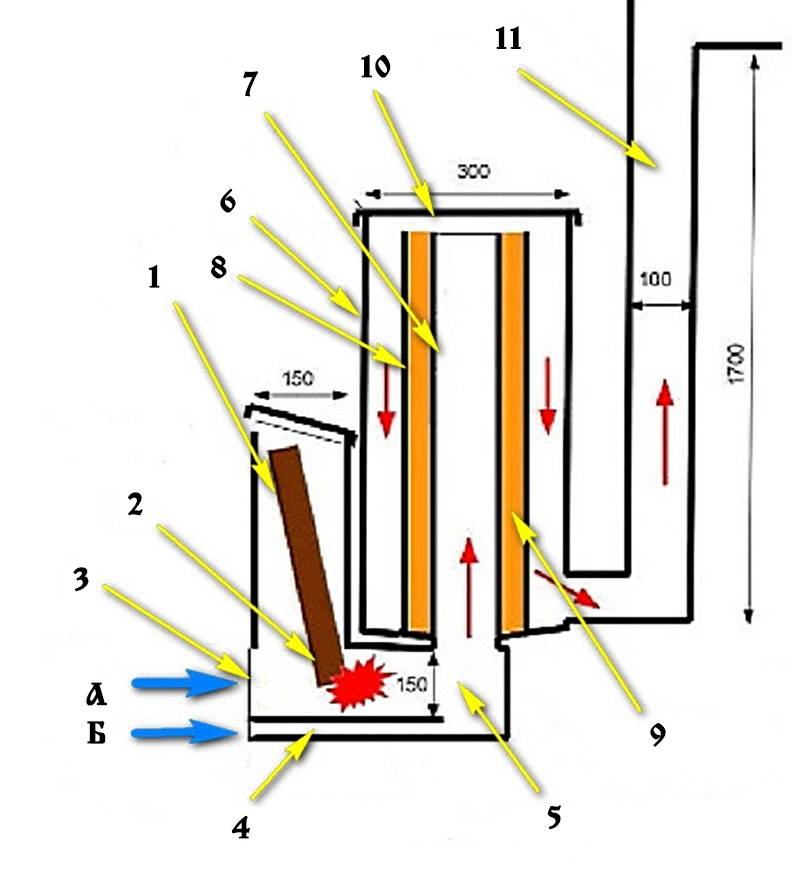

Принцип работы печи
Печь-ракета функционирует по двум специфическим принципам. Они являются заимствованными от других популярных печей, которые для отопления предполагают использовать твердое топливо. К этим двум принципам относится:
- пиролиз, заключающийся в дожигании древесных газов, которые возникают в процессе горения топлива;
- принцип свободного прохождения газов по различным каналам, имеющимся в оборудовании.
Если предполагается самая простая конструкция, которая будет использоваться для готовки, то применяется второй принцип работы, поскольку в ней не имеются элементы, пригодные для создания пиролиза.
Дровяная ракетная печь прямого горения, которая является самой простой, не используется для отопления, однако пригодна для готовки еды, она имеет небольшие размеры, а для ее формирования используются трубы. Конструкция агрегата состоит из короткой трубы, являющейся топливником. Именно в нее закладывается топливо, а во время его горения возникают раскаленные газы, поднимающиеся вверх, и выходящие наружу.
В трубе делается специальный срез, где можно готовить пищу, а подходит такое устройство для дома, который используется очень редко в зимнее время. Для отопления печь данного типа не подходит, однако найти старые трубы для ее создания очень просто, а если посмотреть обучающее видео, работы могут быть легко реализованы самостоятельно.
Такое оборудование длительного действия обычно используется для формирования водяного и качественного отопления, которое может применяться для дома с большим количеством комнат разного размера.
Видео с принципом работы данного оборудования можно легко найти в интернете.
Каковы плюсы и минусы печи?
Печь-ракета отличается положительными и отрицательными параметрами. К плюсам относится:
- монтаж оборудования для дома с применением кирпича, труб и металла отличается простотой;
- стоимость оборудования длительного действия будет невысокой;
- возможность выполнения работы своими руками, так как не возникает сложностей в процессе кладки кирпича, при работе с контуром, при монтаже трубы или других элементов, также редко приходится сталкиваться с доработками;
- такую печь можно использовать для создания полноценного водяного отопления;
- размеры оборудования могут быть разными в зависимости от обогреваемого помещения;
- КПД является очень высоким, а водогрейка получается долговечной и надежной:
- загрузка топлива для обогрева комнат выполняется быстро и без проблем.
Дровяная ракетная печь имеет и минусы, к которым относятся:
- для обогрева важно пользоваться качественными и полностью сухими дровами, а иначе не удастся добиться нужного горения;
- печь «Робинзон» требует постоянного присутствия и контроля со стороны человека для безопасности использования.
Что нужно сделать перед непосредственными работами?
Первоначально следует подготовить все материалы и оборудование, а также чертежи. Важно определиться с размерами будущего оборудования, а также решить, какова будет его конструкция и другие параметры.
Если печь будет применяться для создания водяного отопления, то необходимо подготовить трубы нужного количества и качества. Для кладки надо пользоваться жаропрочным красным кирпичом, поскольку тогда получится печь длительного горения, которая не будет опасна для использования, а также прослужит долгое время.
Применение кирпича обосновано только для создания стационарной печи. Также приобретается металлическая бочка и трубы для дымохода, водогрейка, арматура и некоторые другие расходные материалы, благодаря которым получится полноценная печь для качественного и равномерного водяного отопления строения.
Поскольку печь-ракета будет с водяным контуром, важно решить, будет ли приобретаться теплообменник по уже созданной печи или она будет создаваться под размеры уже имеющегося прибора.
Процесс создания печи
- в полу создается яма подходящей глубины и размера, которая предназначена для установки дымохода печи с контуром;
- укладывается металлическая бочка, которая выступает в качестве специального колпака, а ее следует покрыть жаростойкой краской, чтобы получилась долговечная конструкция, не портящаяся во время горения топлива;
- установка фундамента для печи из кирпича с водяным контуром, а для этого изначально устанавливается опалубка, а также углубляется два или больше кирпича, далее укладывается арматура на дно и по периметру кладутся кирпичи, после чего производится заливка основания;
- после подготовки фундамента можно приступать к кладке печи с контуром длительного действия, а для этого важно постоянно ссылаться на имеющие чертежи;
- во время кладки важно уложить в бочку фланец, с помощь которого будет присоединяться дымоход, также монтируется тройник подходящего типа, благодаря которому будут очищаться трубы;
- на подымающуюся часть устанавливается водогрейный элемент, с которым соединяются трубы, предназначенные для водяного отопления;
- основание полученной ракетной печи нужно окружить мешками с песком, а все дыры и пробелы замазываются глиной;
- подсоединяется дымоходная труба нужного размера, на восходящей части которой монтируется металлическая бочка;
- проверка работоспособности ракетной печи с контуром, предназначенной для длительного горения, а при обнаружении неполадок устраняются все проблемы.
Если во время работы пользоваться заранее сделанными чертежами и просматривать обучающее видео, можно получить печь нужного размера и оптимального содержания. Оборудование с контуром легко используется для водяного отопления, а при этом не возникает опасности для людей во время горения. Схема может быть создана самостоятельно, а также можно найти подходящие варианты в интернете.
Таким образом, печь с контуром является идеальным решением для обогрева сооружений, а при этом она может предназначаться только для готовки или может быть долгого горения для постоянного обогрева помещений.
Основы ракетных печей
Основы ракетных печей
Эта статья впервые появилась в шестом выпуске журнала Pip Magazine; Австралийский журнал пермакультуры.
Слова и изображения Джоэла Медоуза и Дэна Палмера из VEG’s App-Tech Workshops наши бытовые потребности в энергии приходятся на отопление помещений, нагрев воды или приготовление пищи, при этом они составляют большой процент нашего ежемесячного счета. Системы сжигания топлива в ракетных печах заслуживают внимания по нескольким причинам: . Правильно: вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы умеете собирать мусор, их строительство может практически ничего не стоить, а когда вы обрезаете свои фруктовые деревья, вы можете получить топливо, необходимое для приготовления ужина, обогрева дома и приятного горячего душа. ЧЕМ РАКЕТНОЕ ГОРЕНИЕ ОТЛИЧАЕТСЯ ОТ ОБЫЧНОГО ГОРЕНИЯ Основное различие между обычным камином или дровяной печью и ракетной печью заключается в том, что горение ракеты близко к полному. Когда древесина горит, она выделяет летучие соединения, которые мы распознаем как дым, сажу или креозот. В ракетной печи эти соединения всасываются в изолированный и очень горячий «горелочный туннель» устройства, где они сгорают, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного пожара, когда они выдуваются в дымоход. Это своеобразное всасывание пламени в горящий туннель и возникающий в результате «рев» — вот что дало название ракетным печам. Это тоже часть их магии. Ракетные печи открыты там, где подается древесина, что позволяет втягивать в устройство много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух устремляется вверх по нагревательному стояку, увлекая за собой большое количество воздуха. В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше. Этот недостаток кислорода подавляет горение, что приводит к холодным ожогам, неполному сгоранию и большому количеству дыма и креозота. Когда сгорание завершено, из дымохода выходит в основном только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; а с ракетными печками иногда когда нет дыма, все равно есть огонь! Обеспечив полное сгорание, а значит, и максимальное выделение тепла, только тогда мы думаем о , используя результирующее тепло. Обычные дровяные печи отводят тепло от камеры сгорания для приготовления пищи, обогрева помещений или с водонагревателями с «мокрой спиной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к дыму. Ракетная печь барабанного типа не только функциональна, но и красива ЧТО ДЕЛАТЬ СО ВСЕМ ЭТИМ ТЕПЛОМ Когда сгорание завершено, мы можем отводить тепло от печи в верхней части теплового стояка. И здесь ваше воображение и внутренний изобретатель могут разгуляться: с этого момента можно сделать все, что вы можете придумать с очень горячим воздухом. Вот несколько вещей, которые можно использовать с помощью ракетной печи. Температура зашкаливает Будьте осторожны! Хорошо сложенная ракетная печь может работать так хорошо, что может быть опасной. Ракетная печь Дэна однажды разогрелась до 180 °C за шесть минут, 230 °C за семь минут и 325 °C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя поверхность подающей трубы светилась красным, как и дно внутри духовки: термометр показывал 350 °C, а жареные овощи были довольно обуглены ( с тех пор он приручил ее до 200 °C). Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они относительно редко встречаются в австралийских системах пермакультуры. Они являются отличным примером подходящей технологии, альтернативной традиционным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше. Ракетная печь: как собрать суперэффективную плиту 9«0009» Тима Баркера и иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине. Электронная книга содержит инструкции по переоборудованию обычной духовки в ракету – следите за подходящим технологическим семинаром с VEG здесь. Теги: соответствующая технология, Дэн Палмер, функция, Джоэл Медоуз, Тим Баркер Ракетная печь грабкад Детали ракетной плиты в сборе Ракетная плита грабкад РАКЕТНАЯ ПЕЧЬ — PREMIERE EVOLUTION Ракетная плита грабкад Ракетная печь с водяной рубашкой Ракетная печь грабкад Походная ракетная печь из листового металла. Ракетная плита грабкад Ракетная печь — это эффективная печь с горячим горением, использующая дрова малого диаметра. Ракетная печь грабкад Конструкция ракетной печи с использованием квадратных труб и уголков. Ракетная печь грабкад Моя версия ракетной печи для кемпинга, подледной рыбалки или чего-либо еще на открытом воздухе… ракетная печь грабкад ракетная печь Я нарисовал для друга несколько лет назад. Ракетная печь грабкад Это Rocket Stove, построенная Zerofossil. http://alt-nrg.org/rocket.html и нарисовано в Solidworks 2013 Роном Вахилой. …www.ronaldwahila.com РАКЕТНАЯ ПЕЧЬ грабкад Я экспериментировал с различными конфигурациями ракетной печи и получал дополнительный импульс от сжигания выхлопных газов. ракетная печь грабкад это ракета 1 печка. скажите палец вверх, если вам это нравится. …Я буду ждать ваших комментариев. Ракетная печь грабкад Дровяная печь Ракетная печь грабкад Здесь вы найдете модель ракетной печи с чертежами, которые можно использовать в мастерской. Ракетная печь грабкад Fogão do tipo Rocket (foguete), идеально подходит для отдыха в ливре, кемпингов, пляжей и т. д.Desmontável, e com regulagem.Ideal для todos os tipos de discos, chapas e panelas. ПЕРЕНОСНАЯ РАКЕТНАЯ ПЛИТА грабкад ПОРТАТИВНАЯ РАКЕТНАЯ ПЕЧЬ Ракетная печь и пиролиз грабкад Процесс пиролиза методом Rocket Stove Rocket Stove 1 грабкад моя 1-я модель ракетной печи. Vortex-Rocket-Spot-Heater грабкад Конструкция нагревателя Vortex Rocket Stove (система Ø140 мм), фактически построена и предназначена для использования на открытом воздухе. Изготовление около 250 евро. Ракетная печь с несколькими юбками грабкад концепция повторного использования тепла используется для обеспечения лучшей работы ракетной печи, в которой тепло, выходящее из первого отсека юбки, поступает в следующие Самодельная ракетная печь грабкад Полный набор планов и схем для изготовления собственной ракетной печи массового отопления. Шестигранная ракетная печь вещьвселенная Ракетная печь требует меньше дров для приготовления пищи, но требует, чтобы дрова были мелко расколоты. Готовить на дровах веселее, когда сам не коптишь! Вихревая ракетная печь грабкад Ракетная печь, которую я сделал в качестве сварочного проекта для класса. Я попытался реконструировать дизайн Такеши Уэно (видео), японского инженера, который, кажется, разработал лучшее. Мне не удалось доделать каналы третичного воздуха по бокам… Ракетная печь или пропановая печь Наружная печь грабкад . Переносная ракетная печь — без сварки грабкад Портативная ракетная печь в сборе с файлами САПР** Жесткие допуски для мягкой стали 11ga (.120)** ДРОВЯНАЯ ПЕЧЬ ROCKET VORTEX грабкад Дровяная печь Походная карманная ракетная печь Msr грабкад это печка для пеших походов Ракетная печь грабкад Мне было скучно, поэтому я быстро нарисовал это и сфабриковал.
Ракетные печи являются примером подходящей технологии, которая может удовлетворить все эти потребности, почти ничего не стоит вам построить и всего несколько палок для запуска.
Этот поступающий воздух поступает в подающую трубу и проходит через горящую древесину, создавая такой же эффект, как если бы вы направили большую воздуходувку на огонь. Становится очень жарко, дрова красиво горят, и вы слышите, как воздух ревет, когда он проходит через систему.
Камера сгорания ракетной печи хорошо изолирована, чтобы предотвратить преждевременную потерю тепла, а в результате эффективного процесса сгорания выделяется огромное количество тепла.
Чтобы прочитать эту статью и другие сведения об альтернативных технологиях, ознакомьтесь с шестым выпуском журнала Pip Magazine.
