Перекрытие по грунту или все же полы по грунту?
В этой статье я буду развенчивать один очень устойчивый миф о перекрытии по грунту. Очень часто в консультации (ссылка) мне задают вопрос о том, как лучше сделать перекрытие дома, описывают схему, спрашивают об армировании, толщине плиты, классе бетона, а потом оказывается, что плита эта планируется над цоколем, и под ней будет уплотненный грунт. Знаете, более шикарного способа похоронить такую тьму бетона и арматуры я еще не встречала. Зачем? Зачем делать перекрытие по земле?
Перекрытие – это железобетонная плита, перекрывающая какое-то пространство – подвал, первый или второй этаж и т.п. Всегда под перекрытием есть эксплуатируемый объем. И даже тогда стоимость материалов и работы железобетонного перекрытия непомерно велика. А тут раз за разом я слышу о планах людей положить такую плиту на землю. Конечно, они хотят опереть ее и на стены, иногда даже защемить – чтобы она работала как заправская плита.
И она будет работать, ведь вы готовы вложить столько сил и средств в это. Кто-то идет еще дальше и делает под плиту несъемную опалубку – еще один шикарный способ похоронить лишние деньги. Кто-то просто делает подготовку из бетона или кладет пленку, чтобы при бетонировании молочко из бетона не впитывалось в грунт (если, конечно, знает об этом). В общем, вариантов масса. А у меня в голове крутится лишь один вопрос: зачем?
Есть прекрасное решение для организации пола первого этажа. Называется оно пол по грунту. Это не массивная железобетонная плита, это простой пирожок, состоящий из стяжек, гидроизоляции, утеплителя и верхних слоев согласно задумке (будь то плитка, линолеум или ламинат). При желании в этом пирожке можно устроить теплый пол. При желании можно вообще отказаться от стяжек и устроить классические деревянные полы по лагам. Но все это будет не массивная и солидная железобетонная конструкция, а лишь полы по грунту – по тщательно уплотненному грунту. Они делаются после возведения здания и ни в коем случае не заводятся на стены.
Полы – это архитектурный элемент, который не должен съесть массу ваших денег. Пара тонких стяжек вполне справится с той нагрузкой, которой вы способны нагрузить ваши полы. Грунт уплотнять вы все равно будете: хоть под плиту, хоть под полы. Так зачем платить больше (простите за заезженную фразу)? Прочности вашему дому плита не придаст – это я вам как конструктор говорю – а вот сил и денег съест немало.

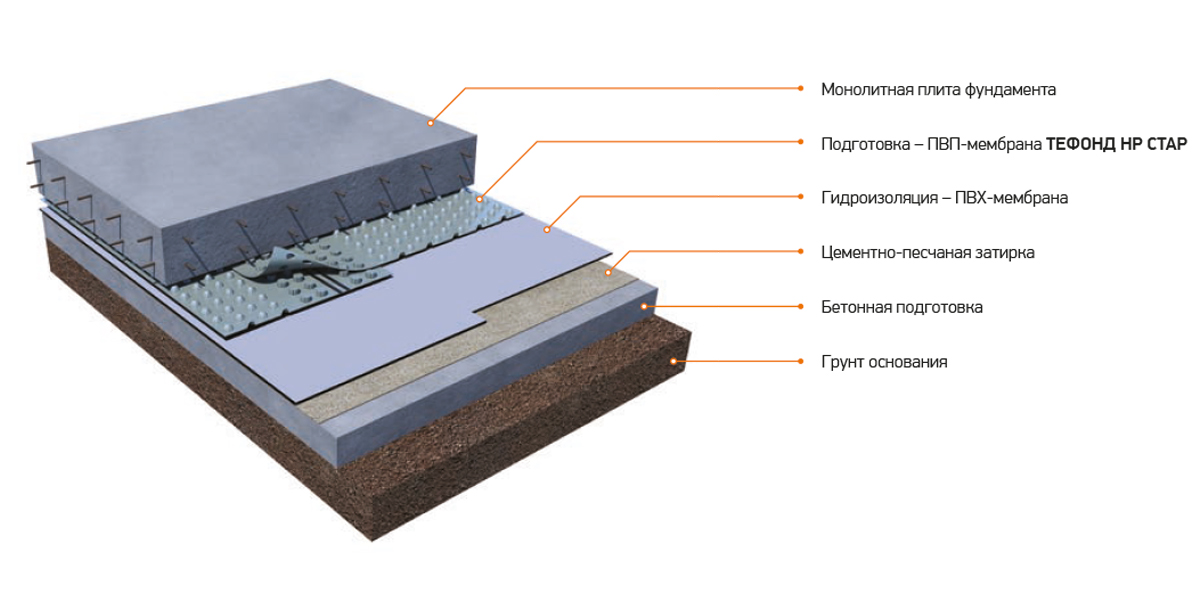

Вот пример устройства пирога пола по грунту из пособия по полам специализированными фирмами, выпускающими материалы для полов. Не факт, что их материалы будут самыми выгодными по цене, но суть из этого «пирожка» изъять можно – она от фирмы-производителя не изменится.
В этом пироге есть уже все необходимое: стяжки для прочности, гидроизоляция, утеплитель… В железобетонной плите кроме прочностных характеристик нет ничего. А значит нужно будет еще помимо плиты закладывать в расход материалы, обеспечивающие комфортную эксплуатацию жилья.
Я долго думала, какими путями люди пришли к такому странному решению – делать перекрытие вместо пола? Единственный ответ, который мне пришел в голову – это добросердечный совет недобросовестных строителей, которым чем больше работы, тем больше заработок.
Может, конечно, кто-то в комментариях подскажет другой вариант. Буду ждать.
В общем, думайте сами, что выбрать: плиту по грунту или полы по грунту.
Видео-курсы
Видео-курс «Расчет столбчатых фундаментов на естественном основании»
Этот курс записан после того, как за довольно короткий срок я узнала, как много проектировщиков не знают элементарного и не делают тех расчетов, которые обязаны делать. Ситуация, честно говоря, отвратительная и ведет к медленному, но верному разрушению того, что вот так вот, спустя рукава, напроектировано.
Подробнее
Видео-курс «Расчет каркаса просто и быстро»
Видео-курс Ирины Михалевской, записанный для чертежника, который никогда не делал расчеты. Сразу после курса он начал брать заказы и зарабатывать совсем другие деньги за свою работу, хотя пришел ко мне с сомнениями — не имея опыта, он боялся, что расчеты в Лире чересчур сложны для начинающих (и не зря, но есть обходной путь).
Подробнее
Видео-курс «Азы проектирования коттеджей»
Видео-практикум по проектированию коттеджа с рассмотрением различных вариантов обогатит ваш опыт и даст возможность получить комплексное представление обо всех этапах расчета, отработав его на практике.
Авторский курс Ирины Михалевской сделает для вас проектирование коттеджей понятным и доступным, даже если вы только начинаете свой путь конструктора.
Подробнее
Видео-курс «Интересные лестницы из монолитного железобетона»
31 видео, раскрывающие суть проектирования монолитных лестниц сложной формы.
Цикл видео, в котором я делюсь опытом проектирования непростых лестниц — расчеты, конструирование, решение проблем.
Концентрация полезной информации, которая не будет пылиться без дела. Проектировщики таких лестниц востребованы как никогда, конкуренции нет, а спрос всегда имеется.
Успейте занять пустующую нишу и пополнить свою копилку знаний непростыми решениями.
Подробнее
Видео-курс «Грамотные чертежи КЖ»
Курс про то, что должно быть в чертежах КЖ, чтобы они были исчерпывающе качественными, грамотными и без критических ошибок.
Упор на конструирование и содержание чертежей.
Подробнее
Видео-курс «Инструкция по сбору нагрузок»
Авторский курс Ирины Михалевской сделает для вас сбор нагрузок понятным и простым, даже если вы до этого никогда не пытались вникнуть в эту тему.
Что вы откроете для себя в курсе?
Принципы сбора нагрузок для любой расчетной схемы — вы не просто получите много примеров для разных конкретных случаев, но и поймете в общем, как действовать в любых ситуациях.
Подробнее
Последняя статья на сайте
Видео-курс «Инструкция по сбору нагрузок»
Авторский курс Ирины Михалевской сделает для вас сбор нагрузок понятным и простым, даже если вы до этого никогда не пытались вникнуть в эту тему.
Что вы откроете для себя в курсе?
Принципы сбора нагрузок для любой расчетной схемы — вы не просто получите много примеров для разных конкретных случаев, но и поймете в общем, как действовать в любых ситуациях.
Прочитать статью
Новые статьи
- Видео-курс «Инструкция по сбору нагрузок»
- Видео-курс «Грамотные чертежи КЖ»
- Видео-курс «Интересные лестницы из монолитного железобетона»
- Видео-курс «Азы проектирования коттеджей»
- Видео-курс «Расчет каркаса просто и быстро»
- Видео-курс «Расчет столбчатых фундаментов на естественном основании»
- Как выполнить расчет каркаса и ничего не упустить
- Мономах просто. Обучающий видео-курс. Урок 5. Колонны, балки, стены, проемы в стенах и перегородках
- Опирание монолитных плит на стены. Ответы на вопросы
- Проверка чертежей железобетонной лестницы входа.
Видео с комментариями - Проверка чертежей бассейна. Видео с комментариями
- Конструирование железобетонных лестниц с пояснениями: опалубка, армирование, примеры выполнения чертежей
- Конструирование железобетонных балок с пояснениями: опалубка, армирование, примеры выполнения чертежей.
- Мономах просто. Обучающий видео-курс. Урок 4. Перекрытия
Видео с комментариямиНовое в блоге
Странные отношения с заказчиком
Иногда случаются странные вещи, и я не могу их объяснить.
Работа – работой, но отношения с людьми для меня всегда на первом месте. Нет нормальных отношений – работа тоже нормальной не будет.
Не так давно был у меня случай. Человек нашел мой сайт, написал мне письмо и попросил помочь с двумя расчетами. Ок. Договорились о цене, сроках, выяснила все исходные данные и принялась за работу. Когда работа была выполнена, написала заказчику и сказала, что работа готова, после оплаты вышлю результаты.
Обычная вроде бы схема, никогда не подводила.
Прочитать статью
Изменение по ходу проекта – чем аукается?
Ох уж эти переделки… Иногда выучишь наизусть и содержимое чертежей, и ход их выполнения, пока десять раз переделаешь.
А знаете, чем чревато? Ошибками. Переделка – это всегда незамеченные замыленным глазом, не отловленные ошибки. Причем и проверщик не поможет: у проверщика тоже глаз замыливается…
Прочитать статью
Как у Бога за пазухой
Интересное дело. Конструктор чаще всего получает работу от архитектора, ну или от человека, выполняющего роль ГИПа – координатора между заказчиком и всеми исполнителями проекта. Напрямую от заказчика работа поступает редко и мимолетно – это обычно те люди, которые строят без проекта, но особо ответственные конструкции сами «проектировать» не рискуют.
Прочитать статью
Популярные статьи
- Как подобрать перемычки в кирпичных стенах
- Расчет металлического косоура лестницы
- Сбор нагрузок для расчета конструкций — основные принципы
- Собираем нагрузки на ленточный фундамент дома
- Как рассчитать стены из кладки на устойчивость
- Подбираем перемычки в несущих кирпичных стенах — примеры расчета
- Монолитное перекрытие
- В чем разница между шарнирным опиранием и жестким защемлением
- Расчет сечения стропил
- Монолитное перекрытие по металлическим балкам
- Чертеж котлована. Пример выполнения
- Первое и второе предельное состояние при расчете конструкций
- Монолитный пояс — что это такое и зачем он нужен?
- Сборное перекрытие или монолит?
- Как пробить проем в существующей стене?
- Как определить нагрузку на крышу в вашем районе
- Как выполнить армирование перекрытия частного дома
- Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия
- Армирование монолитных перекрытий в районе отверстий
- Мономах просто. Обучающий видео курс.
Обучающий видео курс.Последние комментарии
Плита пола по грунту
главная — Перекрытия и полы
Андрей Дачник
16 сентября, 2016
Глава из книги «Малозаглубленный ленточный фундамент»
Перекрытия и полы по грунту для дома на малозаглубленном ленточном фундаменте.
Многие дачные строители в России стандартом для перекрытий по малозаглубленному ленточному фундаменту считают сборное деревянное перекрытие для деревянных и каркасных домов или бетонные монолитные плиты перекрытий для каменных домов.
Однако на самом деле и то и другое решение могут оказаться не самыми рациональными. Почему?
Во-первых, в подавляющем количестве случаев подпол в домах не имеет адекватной вентиляции, соответствующей строительным нормам. Это означает, что подпол будет являться резервуаром для накопления радиактивного газа радона, о котором мы подробно говорили в соответствующей главе. Во-вторых, наличие подпольного пространства означает значительное увеличение площади теплопотерь дома в холодное время года, особенно если учесть традиционно недостаточную толщину утеплителя в полу (10-15 см вместо 20 см) при дачном строительстве в России. Какими преимуществами обладает данный вид перекрытий:
Засыпка внутреннего пространства ленточного фундаментом грунтом, утепление и гидроизоляция на стадии подготовки к устройству железобетонной плиты перекрытия. |
Кратко рассмотрим особенности устройства бетонных полов по грунту: В зависимости от режима отопления и поставленных целей либо укладывается слой утеплителя (экструдированный пенополистирол), либо не укладывается. Поверх отливается связанная с лентой фундамента или несвязанная с ним монолитная бетонная плита. Схема устройства цокольного перекрытия и полов по грунту в доме с ленточным фундаментом.
|
Недостаток воздухообмена и неправильная эксплуатация подпола в зимний период (закрывание вентиляционных продухов) ведет к увеличению влажности в подпольном пространстве и, следовательно к возрастанию риска повреждения деревянных перекрытий биологическим факторами, а бетонных — химическими факторами коррозии бетона.
На грунт укладывается высокопрочная EPDM пленка, края ее заводятся на боковые стенки фундамента как минимум на 15 см и приклеиваются. Внутреннее пространство ленточного фундамента засыпается песком слоями по 20 см с тщательной трамбовкой каждого слоя. Сверху утрамбованный песок выравнивается и укрывается слоем гидроизоляции (цельный кусок EPDM пленки или два слоя полимерной пленки с нахлестами 30 см на стыках и проклейкой стыков).
Бетонная плита или полы с деревянным каркасом — Mountain Architects — Hendricks Architecture
Один из наиболее распространенных вопросов, который задают архитектору жилых домов, звучит так: «Что лучше: бетонная плита или пол с деревянным каркасом и пространством для ползания?» Выбирая, какой тип напольной системы лучше всего подходит для проекта, необходимо учитывать несколько факторов.
Перед принятием решения необходимо взвесить топографию участка, где будет располагаться дом, сезонные уровни грунтовых вод, количество этажей в доме, тип желаемого тепла и бюджетные ограничения.
Бетонная плита на уклоне хорошо работает на относительно ровных участках с уровнем первого этажа (или подвала), который будет относительно близок к существующему уклону. Поскольку заливку необходимо будет импортировать в контур дома, чтобы довести уклон до нижней стороны плиты, полы, которые будут высоко над землей, не являются логическими кандидатами на плиту на уровне пола. С другой стороны, если ваш участок имеет высокий уровень грунтовых вод, подвержен наводнениям или поблизости есть поверхностные воды, лучшим выбором может быть плита на уровне пола. Поскольку бетонная плита всегда заливается поверх гранулированного наполнителя, который не может впитывать воду вверх, они обычно хорошо работают на участках, где подполье может быть подвержено затоплению, при условии, что уровень пола достаточно высок, чтобы быть выше любого потенциального поверхностного стока.
Бетонные плиты также являются наиболее эффективными для водяных систем лучистого отопления, так как тепловая масса плит помогает удерживать тепло. Полы из бетонных плит требуют, чтобы все черновые работы по земляному полотну были завершены до того, как плита будет залита, и должны быть точно определены. Модернизация сантехники или механические изменения позже могут быть трудными и дорогостоящими. Полы с деревянным каркасом и подвалом (или подвалом) внизу имеют преимущество доступа к пространству, которое можно использовать для запуска коммунальных услуг (сантехника, электричество и воздуховоды) и для хранения. Они также хорошо работают на наклонных участках или там, где уровень пола будет значительно выше существующего уклона.
Полы с деревянным каркасом требуют больше труда и материалов для строительства и могут скрипеть, скрипеть и вибрировать, если они не спроектированы и не изготовлены должным образом. Накладка из гипса может добавить жесткости и ощущения твердости каркасному полу, но это практично только в том случае, если она используется как часть системы лучистого отопления.
На влажных участках или там, где существует вероятность затопления, необходимо тщательно спроектировать подвальные помещения и подвальные помещения, чтобы уменьшить вероятность возникновения проблем с влажностью. Они также должны хорошо вентилироваться или обогреваться, как если бы они были жилым помещением. Строительные нормы и правила предъявляют особые требования к подвальным помещениям или подвалам, которые находятся ниже отметки затопления в течение 100 лет, а в некоторых районах страховые ставки домовладельцев значительно выше, если используется пол с деревянным каркасом, где высота пола близка к высоте поймы.
Как правило, стоимость установки плиты по грунту и деревянного каркасного пола с гипсокартоном примерно одинакова. Однако затраты на установку зависят от множества переменных, специфичных для проекта, которые могут сделать одну систему значительно дороже для конкретного приложения. Такие факторы, как существующие грунтовые условия, требования к заполнению, расстояния транспортировки и простота выполнения заливки бетона, могут повлиять на стоимость плиты на уклоне.
Точно так же местные затраты на рабочую силу, требуемые размеры элементов каркаса пола и текущие цены на пиломатериалы будут определять стоимость системы каркасного пола.
Нас часто спрашивают, будут ли ограничены варианты отделки пола, если одна система пола предпочтительнее другой. Краткий ответ — «да», но не существенно. Некоторые варианты деревянных полов не так хорошо работают на бетонных плитах, а также некоторые варианты твердых полов на полах с деревянным каркасом. В целом, однако, большинство вариантов напольных покрытий будут работать на любом типе чернового пола и не должны быть основным фактором, определяющим, какую систему вы выберете.
Компания Hendricks Architecture специализируется на проектировании домов-лоджей в западном горном стиле. Мы проектируем дома как с бетонными плитами, так и с деревянными полами.
Том Рассел, Архитектор, LEED AP
Предыдущий пост: Энергоэффективная кабина в стадии строительстваПодписаться на блог Hendricks Architecture
Система PrīmX Slab on Ground Floor
Будущее современного складского хозяйства и логистики, несомненно, будет связано с более широким использованием автоматизации и робототехники.
Как обеспечить, чтобы такие системы работали максимально эффективно? Каждый аспект промышленного объекта должен быть спроектирован и построен таким образом, чтобы его можно было адаптировать для автоматизации и робототехники, включая полы — гладкие, бесшовные поверхности для бесперебойной работы, повышения производительности, скорости работы и товарооборота склада.
Бесшовный бетонный пол
PrīmX обеспечивает настоящую гибкость: нет ограничений для размещения стеллажей, простая замена системы, истинная плоскостность в долгосрочной перспективе для быстрых операций, точная плита без усадки — идеально подходит для точных автоматизированных и роботизированных решений.
Другие системы бетонных перекрытий используют либо распиливание швов для контроля усадки через каждые 6 метров, либо создание «бесшовного» решения, при котором швы удлиняются до 30-50 метров. Тем не менее, по-прежнему имеет место большое доминирующее раскрытие и искривление суставов, что увеличивает стоимость обслуживания и ремонта.
Для получения дополнительной информации
Свяжитесь с нами
Выбор правильного этажа очень важен во всех логистических, производственных, торговых, информационных центрах и других промышленных областях. Он должен быть установлен и оставаться в горизонтальном положении, чтобы обеспечить беспрепятственное движение — без скручивания — для вилочных погрузчиков и других MHE.
Пол также должен быть прочным и устойчивым к истиранию, чтобы выдерживать тяжелую технику и/или пешеходное движение, должен легко чиститься и иметь низкие затраты на техническое обслуживание. Светоотражающая способность и энергосбережение также важны для крупных розничных продавцов и помещений, которые хорошо выглядят, а энергосбережение и светоотражающий пол во многих случаях важны.
PrīmX Технология напрягающего бетона, армированного стальной фиброй (SFRSSC), была разработана для удовлетворения этим критериям.
Система Zero-Shrink устраняет основной недостаток традиционной бетонной системы — усадку бетона , — которая вызывает растрескивание и скручивание пола, несоответствие требованиям к полу и многочисленные проблемы с удобством использования.
Система контроля усадки позволяет отливать внутренние поля неограниченного размера и геометрии без каких-либо стыков. PrīmX также позволяет нам обеспечивать эффективные газо- и жидкостно-непроницаемые решения.
Благодаря армированию стальным волокном и специальной формуле материала, PrīmX позволяет значительно уменьшить толщину (до 60%) конструкции, при этом несущую способность превышает установленную. Это приводит к общей экономии материала.
Отсутствие традиционного армирования обычно экономит время установки. В среднем укладка полов занимает на 30% меньше времени по сравнению с перекрытиями, отлитыми из железобетона из стального стержня.
Более тонкие плиты = больше м² отливается в течение дня = более быстрое строительство . Как всегда, существуют некоторые ограничения в зависимости от количества бетона, поступающего с завода в течение дня.
Система PrīmX обеспечивает экологически чистое строительство. Поскольку наши конструкции намного тоньше, для строительства требуется меньше бетона. Это приводит к значительной экономии CO2. При использовании PrīmX , средний углеродный след снижается на 70%.
Преимущества нашего решения:
Бесшовный
Без пропилов
Нет доминирующих суставов
Не закручивается вблизи стыков
Остается ровным
Безусадочный
Практически без взлома
Разбавитель до 60 %
Более высокая грузоподъемность
Без арматуры
Плоская поверхность, без скручивания и герметика для швов
Надежный, требует меньше обслуживания и имеет более длительный срок службы
Экологически чистая конструкция – наша система позволяет снизить выбросы CO2 до 70%
Комплексное решение с оптимальным методом отделки.
Для получения дополнительной информации
Свяжитесь с нами
Система PrīmX — 5 важных свойств для будущих готовых бетонных полов
Уникальный подход Primekss
Мы являемся компанией, занимающейся технологиями бетона, а не просто бетонным подрядчиком, и поэтому мы рассматриваем строительство полов как инженеров. Мы ищем наилучшее возможное решение.
Мы концентрируемся на всем процессе, начиная с испытаний цемента и корректировки рецептуры бетона для конкретного проекта и наилучшего метода отделки для обеспечения наилучшего конечного продукта. Чтобы убедиться, что мы внедрили наш собственный онлайн-процесс и систему качества, мы используем PrimeQuality и несколько дополнительных систем проверки качества в процессе доставки. Это позволяет нам гарантировать предсказуемое и превосходное качество для каждого проекта.
В ходе проекта мы обеспечиваем доступ к этой системе и для наших клиентов.
Мы предлагаем комплексное решение
Бетонный пол — это долгосрочная инвестиция, поэтому очень важно сделать это правильно. Наряду с нашей превосходной укладкой бетонного пола, мы предлагаем лучшую систему отделки бетонного пола, PrīmX µ Terrazzo. PrīmX µ Terrazzo — это система алмазной полировки со специальной передовой химической обработкой, разработанной специально для наших полов. Эта система делает пол красивым и блестящим, обеспечивает непревзойденную стойкость к истиранию и снижает затраты на уход за полом. Подробнее об алмазной полировке PrīmX µ Terrazzo смотрите здесь.
Совершенство в доставке
Мы используем лучшее оборудование (лазерные плиты, самосвалы, разбрасыватели топпинга и воздуходувки) и процедуры для обеспечения максимально возможного качества.
Мы разработали собственную специальную систему дозирования для обеспечения равномерного распределения стальной фибры в материале (растворе).
