установка в бане, особенности конструкции

Информационная статья

В отличие от модификаций без выноса топки, данная конструкция банной печи представляет собой модульный вариант, состоящий из топки и выносного топочного канала, дверца которого располагается за пределами парилки в смежном помещении (предбаннике, комнате отдыха).

Баня для многих людей – традиционное место очищения не только тела, но и духа. Но, чтобы после ее посещения, чувствовать себя здоровым и бодрым, необходимо правильно выбрать печку. Наиболее популярным из всех представленных на рынке вариантом считается печь с топкой из предбанника. При грамотной установке она будет легко обслуживаться и обогревать сразу два помещения, обеспечивая комфортную температуру и безопасность эксплуатации.

Конструктивные особенности печей с выносной топкой

Современные печи для бани представлены разными видами, которые отличаются:

материалом изготовления — чугун, сталь, нержавеющая сталь и др.

конструктивом и устройством — прямоток или сложная конструкция топки и дымовых каналов. Это влияет на КПД печи, на качество прогрева парной и камней в каменке, на расход топлива, на пожаробезопасность и т.д.

мощностью — необходимо грамотно подбирать печь под конкретные запросы, функционал и помещение;

режимом — для русской бани с высокой влажностью или для суховоздушной сауны;

типом дверцы – глухая металлическая или прозрачная с жаропрочным стеклом;

топливом – на дровах, на природном или сжиженном газе;

внешним видом и корпусом — печи-сетки могут обкладываться снаружи камнями для снижения инфракрасного излучения и увеличения теплоаккумуляции, а печи-конвекторы могут быстро нагнать высокую температуру.

комплектацией – опционально оборудование может оснащаться баком для воды, теплообменником, парообразователем, экраном-конвектором, закрытой каменкой и другими опциями

Выполненные с применением новейших технологических решений, современные печки имеют эстетичный облик, богатый функционал, возможность усовершенствования при помощи дополнительных опций и модулей и сложную конструкцию дымовых каналов, позволяющую добиться максимального уровня КПД при незначительном расходе топлива.

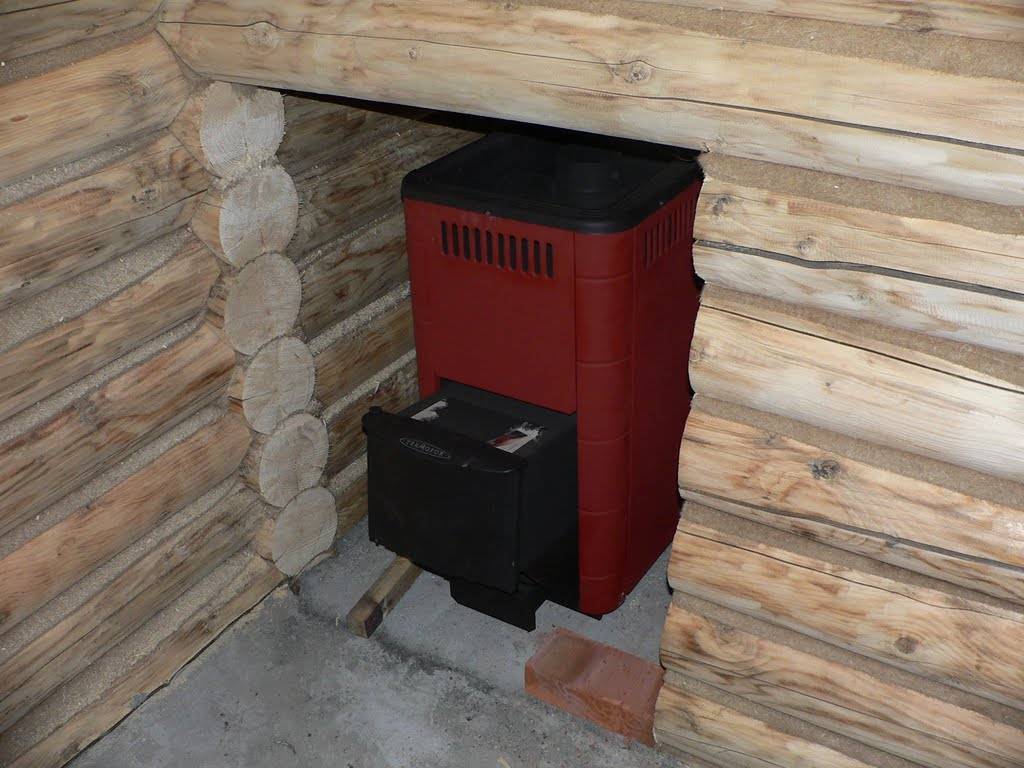

Преимущества и недостатки установки печи с топкой из предбанника

Установка печи в баню с топкой в предбанник имеет массу плюсов:

обогрев сразу двух помещений;

обеспечение чистоты воздуха в парилке, так как при открытии дверцы в парную не проникают продукты горения топлива;

возможность оградить каменку кирпичным экраном, уберегающим от риска получить ожог во время водных процедур;

добавка твердого топлива может осуществляться в любое время, даже тогда, когда парная эксплуатируется;

парная не будет захламляться мусором от дров и для их хранения можно обустроить отдельную нишу;

сохранение свободного пространства, так как выносной топливный модуль освободит не менее 1 м² в парилке, что особенно важно при ее небольших габаритах;

за счет выноса топочного канала, оборудование не выжигает кислород, поэтому пар будет всегда «легким» без обустройства дополнительной системы вентиляции.

В качестве единственного существенного недостатка печей данного типа выделяют сложность монтажа. Но как показало практическое применение оборудования, этот минус полностью компенсируется преимуществами.

Этапы установки печки

Конструкция банной печи с топкой из предбанника позволяет устанавливать ее с выводом в предбанник, моечную, комнату отдыха и на улицу. Независимо от месторасположения, оборудование монтируется с соблюдением определенных этапов.

Подготовка основания

Условно легкие печки (массой до 500 кг) допускается устанавливать на деревянные полы при условии высокой прочности основания и обустройства специальной защиты древесины, выполненную из негорючих материалов. Для этих целей подходит армированная стяжка или теплоизоляционный «пирог» из базальтового картона, который покрывают металлическим листом или керамогранитной плитой.

Отопительные конструкции с массой больше 500 кг необходимо устанавливать только на полноценный фундамент с предварительным демонтажом деревянного пола в области размещения печи. Монтаж оборудование возможен только через 3-4 дня после заливки основания, в течение которых в стене готовят проем.

Подготовка проема

Для того чтобы правильно оформить вынос топочного канала, необходимо вырезать в стенке невысокий проем в соответствии с габаритами конструкции и материалом стен. В бане, выполненной из кирпича, к актуальным габаритам изделия прибавляют около 5 см, что позволяет установить печку так, чтобы она не соприкасалась с кладкой, которую в дальнейшем отделывают огнестойким материалом. Для формирования проема в деревянном здании размеры печи из металла увеличивают на 25 см, а оставшийся после установки зазор заделывают кирпичной кладкой и пожаробезопасными материалами.

Обустройство дымоходного канала

На завершающим этапе осуществляют монтаж дымохода, одним из двух способов:

Установка металлической трубы – данный вариант отличается демократичной стоимостью, и простотой монтажа и используется при установке отопительной конструкции без дальнейшего возведения защитного кирпичного экрана.

Обустройство каменного дымохода – наиболее безопасное решение, при котором сначала обкладывается каменка и уже затем формируется дымоотводящий канал.

Установка печи в баню

Этот этап — один из основополагающих при возведении бани. Печи есть разные и способ их расположения не один, поэтому возникает ворох вопросов. В этой статье постараемся дать ответы на самые распространённые из них.

Ознакомиться с примерами работ наших монтажных бригад можно здесь

Какую выбрать печь?

В первую очередь нужно определимся, что хочется получить от нагревательного приспособления. Для начала очертите условия ее эксплуатации, так вы сузите количество вариантов установки:

В какой местности будет строиться будущая баня?
Чем топить печь? Будет ли удобно закупать топливо (уголь, дрова) или лучше обходиться электричеством?
Какие материалы максимально доступны и бюджетны?

Если баня будет строиться в местности с холодным климатом, то логично оборудовать её отопителем, который будет равномерно прогревать всё помещение и максимально долго удерживать тепло после окончания топки. В этом случае идеальный вариант — кирпичная или глинобитная печь. Топить её долго и топливозатратно, но жар от неё сухой, равномерный и долго удерживается после прогорания последней порции топлива даже в самый сильный мороз.

В остальных случаях прекрасно подойдёт готовая стальная или, что сейчас значительно более популярно чугунная печь.

Если покупать их в готовом виде, то нельзя забывать об их производительности и обратить внимание на размер площади помещения, которое предполагается обогревать.

Определение места

Печь можно ориентировать по-разному: в углу, около перегородки или около одной из стен. Это же касается и топки, она может находиться:

внутри бани;
в моечном отделении, притом что сама печь располагается в парной;
выходить в предбанник.

Выбор зависит как от личных предпочтений, так и от условий постройки. Чтобы было легче определиться с выбором, рассмотрим достоинства и недостатка каждого варианта.

1. Топка вместе с печью расположена прямо внутри банного помещения.

Главный из плюсов — всё тепло без остатка отдаётся на обогрев помещения.

С другой стороны, дрова и мусор под ногами, повышенная опасность ожога.

2. Печь в парной, топка — в моечном отделении

Достоинства: более целевое распределение тепла. «Прожаривается» парная, а моечное отделение прогревается в гораздо более щадящем режиме. На это условие стоит обратить особое внимание в случае, если пользоваться баней будут несколько посетителей, среди которых вполне могут оказаться люди с плохой переносимостью высокой температуры окружающей среды.

Недостатки у этого варианта те же, что у предыдущего способа, плюс — дополнительные работы по оборудованию перегородки между парной и моечной.

3. Печь в бане, топка — в предбаннике.

В бане быстро становится жарко, при этом предбанник тоже прогревается, мусора и дров нет под ногами у тех, кто пришёл попариться. Хотя, стену между баней и предбанником, конечно, тоже придётся специально подготавливать и оборудовать.

Фундамент

После того как место определено, нужно выяснить, потребуются ли работы по созданию фундамента.

Отопитель можно устанавливать просто на пол в двух случаях:

Его масса вместе с наполненным котлом меньше 0,7 тонны.
Вся баня стоит на единой плите из бетона.

При любых других условиях без фундамента не обойтись.

Важный момент!

Печной фундамент не должен иметь связи с общей основой, так как печь и стены давят на грунт с разной силой, и реагируют на осадку по-разному.

Установка.

Нужно помнить, что главное условие при обустройстве обогревательного агрегата — скрупулёзное соблюдение правил пожарной безопасности.

Пол.

Место расположения печи должно быть отделано жаропрочным покрытием на расстоянии не менее полуметра от любой разогреваемой части печи, особенно возле топки и зольника, где происходит работа с открытым огнём.

Стены.

Минимальное расстояние от стен составляет 32 см. Деревянные стены должны быть изолированы слоем материала с высокими жаропрочными показателями. Между этим слоем и деревом желательно оставлять небольшой промежуток для конвекции воздуха.

Защита от ожогов.

Печь обязательно должна иметь ограждение и круговой защитный экран, чтобы никто не мог даже случайно прикоснуться к раскалённым элементам и получить ожоги.

Труба и дымоход.

Труба должна иметь минимальное количество колен и изгибов, в идеале — не иметь их вовсе, и также быть оборудована хорошей противоожоговой защитой. Хорошим решением будет смонтированный непосредственно на нижней части дымохода бак для нагрева воды. Использовать лучше всего готовые дымоходы из нержавеющей стали со стенками толщиной не менее 0,8, а лучше — 1,0 миллиметра.

Дымоход обязательно должен быть оборудован шибером — заслонкой, позволяющей регулировать количество пропускаемого дыма, и, соответственно, количество отдаваемого в помещение тепла, а также экономить сжигаемое топливо. При наличии шибера и хорошо закрывающегося поддувала возможна регулировка температуры в отапливаемом помещении с точностью до двух-трёх градусов.

Места прохождения трубы через потолок и крышу так же должны быть изготовлены из несгораемых материалов, а часть трубы, выходящая в пространство с низкими температурами, обязательно должна иметь утепление в виде «сэндвича» из базальтового волокна толщиной не менее пяти сантиметров.

В качестве несгораемых материалов для оборудования места расположения печи используют:

бетон;
цемент;
глину;
металлические листы, лучше, если это будет нержавеющая сталь — эстетично, гигиенично, долговечно;
минеральная вата;
базальтовое волокно.

Следует помнить, что прямое соприкосновение кожи с минеральным и базальтовым волокном вредно для здоровья, поэтому использования этих материалов в открытом виде недопустимо, все поверхности, обработанные этими материалами, должны иметь плотный защитный покров. Для этой цели лучше всего подходят тонкие листы нержавеющей стали, а также кевларовое полотно. Оно, конечно, значительно дороже, зато позволяет изолировать округлые и изогнутые поверхности.

Если выбор пал на оборудование бани электрическим отопителем, то к мерам пожарной безопасности прибавляются меры безопасности электрической, а с нею лучше не шутить, а не поскупиться на оплату работы квалифицированного мастера-электрика.

Если всё же решаетесь устанавливать электропечь сами, то в первую очередь необходимо обеспечить гидро- и пароизоляцию электропроводки и убедиться, что для монтажа будут использоваться проводники с сечением, достаточным для прохождения тока, превышающего максимальное потребление печи, минимум на четверть.

Вся проводка, а особенно стыки, клеммы, проходы внутри стен, должны быть тщательнейшим образом изолированы от контакта с материалом самих стен, особенно металлических участков.

Для прокладывания банной электропроводки используются проводники с усиленной (лучше резиновой) изоляцией, заключаемые в толстостенные резиновые шланги или в специальные герметичные кабель-каналы для помещений с критической влажностью и высокой температурой.

И последний, и, пожалуй, самый важный, хотя и самый простой совет. Взявшись за установку готовой приобретённой печи, не забывайте подробно и вдумчиво изучить прилагаемую к ней инструкцию. Поверьте, там написано много важного, что необходимого знать при работе с каждым конкретно взятым агрегатом, и чего невозможно учесть в обзорной статье.

Ознакомиться с примерами работ наших монтажных бригад можно здесь

Раз в месяц мы отправляем полезные советы по монтажу и уходу за печами, каминами и банным оборудованием.

А ещё вовремя информируем об акциях. Чтобы не пропустить актуальные новости — подпишитесь

Имя

e-mail*

Установка дровяной печи HIVE и аксессуаров для сауны – HUUM

Установка дровяной печи HIVE

Загружаемое руководство по установке дровяной печи HIVE: HUUM HIVE Wood Manual

9 0003
Необходимые проверки перед установкой
Установка печи для сауны
Установка HIVE Wood 17 LS, отапливаемого из другой комнаты
Соединение печи с дымоходом
Камни для сауны

Установка аксессуаров для сауны HIVE Дровяная печь

Установка термоплиты
Установка теплообменника (водяная рубашка)
Установка каменной клетки
Установка отражателя

Обязательная проверка упс перед установкой

Убедитесь, что выбранная модель дровяной печи HIVE соответствует размерам вашей сауны. Номинальная тепловая мощность (кВт) банной печи должна соответствовать кубатуре (м ³ ) парилки. При наличии в парилке неутепленных стен из кирпича, черепицы, стекла или бревен к кубатуре парилки следует прибавить дополнительный объем 1,5 м ³ на каждый такой квадратный метр стены.
HIVE Wood 13 подходит для сауны объемом 6–13 м ³ , а HIVE Wood 17 предназначен для парилки кубатурой 8–16 м3.
Минимальные безопасные расстояния между потолком и стенами парилки и горючими материалами представлены в Таблица 1 .

Установка печи для сауны

Установка печи для сауны должна соответствовать всем местным нормативным документам, включая соответствующие национальные стандарты и стандарты Европейского Союза, касающиеся установки (например, EN 15821:2010).
Перед установкой печи для сауны проверьте безопасные расстояния, указанные в таблице 1 . Безопасные расстояния A, B и 1200 мм над печью для сауны относятся к легковоспламеняющимся материалам.
При установке печи в нише из негорючего материала (камень, бетон) между стеной и печью должно оставаться не менее 100 мм для движения воздуха.
Безопасное расстояние от легковоспламеняющихся материалов может быть уменьшено на пятьдесят процентов при использовании одинарного теплового барьера и на одну четверть в случае использования двойного теплового барьера. Тепловой барьер включается в пределах безопасного расстояния, а зазор между его внешней поверхностью и защищаемой зоной должен быть не менее 30 мм.
Устанавливайте печь для сауны на негорючую поверхность, имеющую достаточную несущую способность.
В зоне безопасности банной печи не должно быть электрических устройств, проводов или шнуров.

Таблица 1

Монтаж Дров Улья 17 LS, отапливаемых из другого помещения через негорючую стену (каменную, бетонную и т. ).

Кроме того, рекомендуется использовать изоляцию из минеральной ваты или подобного материала.

Оставьте не менее 10 мм между втулкой и печкой для движения воздуха. При расчете размеров проема к высоте D и ширине G, указанным в Таблице 1 , прибавьте 20 см.

Если пол перед топочной дверкой выполнен из горючего материала, перед топочной дверкой необходимо установить огнеупорную защиту пола. Защита пола должна быть на 600 мм шире ширины двери С, а ее минимальная толщина 400 мм.

Подключение печи для сауны к дымоходу

Подсоединение печи для сауны к дымоходу должно выполняться специалистом.
Выход дымовых газов находится в верхней части печи для сауны. Банная печь соединяется с дымоходом специальными дымоходными трубами, которые при необходимости можно уплотнить термостойкой уплотнительной веревкой.
Изгибы отводов соединительных труб должны быть гладкими, чтобы свести к минимуму потери тяги.
Труба вставляется в стенку дымохода и герметизируется минеральной ватой.
Дымовые газы печи должны выводиться в отдельный дымоход. Запрещается использовать общий дымоход, который используется с другими печами.

Важно! Применение принудительной вытяжной вентиляции может привести к проблемам с воздухообменом в помещении и недостатку воздуха для горения топки; поэтому проектирование и строительство таких вентиляционных систем допускается только под ответственность лицензированного специалиста.

Камни для сауны

Камни для бани диаметром 5–10 см подходят для HIVE Дровяных печей . В каменках HUUM рекомендуется использовать круглые камни для сауны. Круглые камни дополняют дизайн каменок и обеспечивают более мягкий пар. Ассортимент нашей продукции включает круглые камни для сауны из диабаза оливина и продаются в упаковках по 15 кг.
Конечно, в каменках HUUM можно использовать камни для сауны других производителей, но в таком случае рекомендуется выбрать камни, специально предназначенные для использования в каменках для сауны , и избегать декоративных камней , так как они могут легко сломаться.

Количество камней для сауны

Для печи HIVE Wood 13 требуется 90 кг камней для сауны диаметром 5–10 см .
Для печей HIVE Wood 17 кВт и 17 LS требуется 135 кг камней для бани диаметром 5–10 см .

Установка аксессуаров сауны для дровяной плиты

Установка тепловой пластины

Выберите желаемое место для тепловой пластины . При размещении плиты обратите внимание на соблюдение безопасных расстояний, указанных в инструкции по эксплуатации банной печи.
Отрегулируйте высоту ножек так, чтобы термоплита была ровной и устойчивой и не качалась на полу. Если возможно, используйте спиртовой уровень.
Поместите каменку в центр термоплиты так, чтобы расстояние со всех сторон плиты было одинаковым.
После размещения печи для сауны на плите еще раз проверьте правильность безопасного расстояния до печи для сауны.

Установка теплообменника (водяная рубашка)

Перед установкой теплообменника (водяная рубашка) установите дровяную печь HIVE, но не укладывайте ее камнями для сауны. Вам понадобится отдельный резервуар для воды, который будет соединен с водяной рубашкой.

Теплообменник можно разместить на задней стороне печи для сауны или на одной из боковых сторон.
Теплообменник должен быть установлен на треугольной раме вплотную к каменке.
При соединении водяной рубашки с баком для воды и наполнении банной печи камнями следите за тем, чтобы теплообменник плотно прилегал к топке.
Резервуар для воды должен располагаться выше патрубков теплообменника, чтобы обеспечить его правильную работу. Минимальный диаметр водопроводной трубы ¾ дюйма. Обратите внимание на наклон трубы – пузырьки воздуха не должны попасть в циркуляцию.

Установка каменной решетки

Установите каменную клетку вокруг трубы дымохода.
Наполните клетку камнями для сауны.
Важно! Вокруг дымохода можно разместить несколько клеток. Используйте 3 болта для соединения двух клеток. Максимальный диаметр болтов М6, минимальная длина резьбы 14 мм. Выбирайте гайки, подходящие к болтам.

Используйте примерно 30 кг камней для сауны диаметром 5–10 см для заполнения каменной клетки.

Установка отражателя

Наденьте отражатель на хомуты таким образом, чтобы верхний крюк отражателя зашел за верхний хомут обогревателя, а нижний крючок зашел за ближайший к нему хомут. Готовый!
В случае, если вы хотите соединить несколько отражателей вместе, приложите внешние края отражателей друг к другу и скрепите их верхнюю и нижнюю части болтами и гайками.
