Система скрытого монтажа в зоне душа и ванны

Вы строите новую ванную комнату или хотите отремонтировать старую? Здесь мы представляем вам множество возможностей, которые предлагает встроенная в стену система управления водой. Система скрытого монтажа в зоне душа и ванны ультрасовременна и удобна в управлении. Благодаря минималистичным элементам все выглядит чрезвычайно аккуратно. А вы? Вы наслаждаетесь полной свободой движения по время принятия душа и ванны.

Что такое система скрытого монтажа и когда она целесообразна

Раньше вы использовали в зоне душа или ванны смеситель или термостат внешнего монтажа? Такие классические системы управления водой имеют много преимуществ, например, их можно легко заменить – идеальное решение для быстрой модернизации. Их недостаток: они относительно громоздки и выступают из стены. В маленьких ванных комнатах они отнимают ценное место.

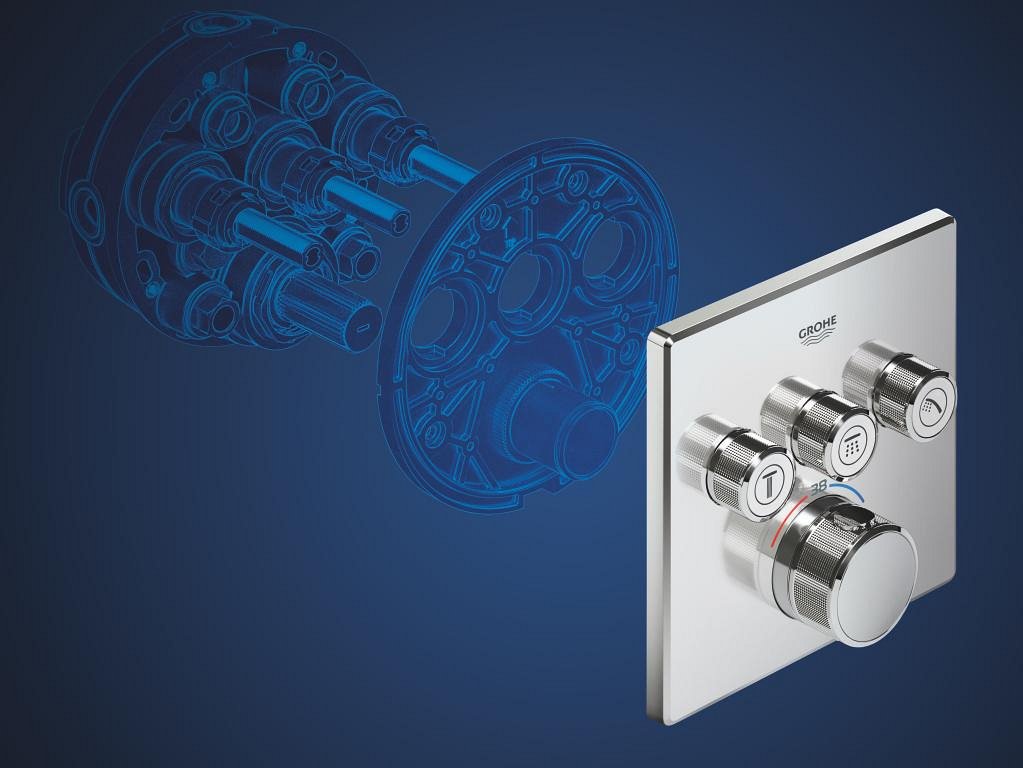

Механизм смесителя можно элегантно скрыть в стене

Разве было бы не прекрасно, если бы все части смесителя, которые не нужны снаружи (трубы, большие регуляторы или рычаги), можно было спрятать под штукатуркой или плиткой? Правильно. Для этого нужно вскрыть стену. Поэтому системы скрытого монтажа устанавливаются, прежде всего, при строительстве нового жилья или крупных реконструкциях. Важно: для этой цели вам потребуется обратиться к специалисту в области сантехники.

Обзор преимуществ термостатов и смесителей скрытого монтажа:

• Лаконичная система управления душем плоско прилегает к стене. Благодаря этому зона душа приобретает ультрасовременный, аккуратный внешний вид.
• Во время принятия душа или ванны вам больше не нужно следить за тем, чтобы не удариться. Теперь у вас больше свободного пространства, комфорта и удовольствия.
• Дополнительная свобода движения и безбарьерность – идеальное решение для ванной комнаты для разных поколений пользователей.
• Видимые части смесителей скрытого монтажа не нагреваются, нет опасности обжечься слишком горячими поверхностями. Это превосходно, прежде всего, если в доме живут дети и/или пожилые люди.
• Маленькие единицы управления не только привлекательно выглядят и надежны, но и более удобны в управлении, чем большие смесители.
• На блок hansgrohe iBox universal, который при установке системы скрытого монтажа служит в качестве скрытой части, вы можете позже в любое время установить элемент управления в современном дизайне или с расширенными функциями.

Управление душем с большим функциональным и дизайнерским многообразием

Богатство вариантов в области продукции для скрытого монтажа от hansgrohe предлагает вам небывалые возможности при оформлении ванной комнаты. Вы будете удивлены, сколько функций и вариантов дизайна имеется на выбор. В зависимости от оснащения ванной комнаты (ручной душ, верхний душ, душевая система и т. д.), цели или предпочтений вы можете решиться в пользу смесителей или термостатов. Они универсально сочетаются со всеми душами hansgrohe. Повысьте ценность своей ванной комнаты с помощью системы управления душем в хромированном исполнении или с черно-белой стеклянной поверхностью, и выберите круглый, квадратный дизайн или дизайн Soft Cube.

Это делается так: установка решения скрытого монтажа в новой ванной комнате

Система скрытого монтажа с hansgrohe iBox universal и технологией Select

Если вы сделали выбор в пользу решения скрытого монтажа, специалист в области сантехники сначала установит в вашей стене проверенную временем скрытую часть iBox universal от hansgrohe. На нее он установит смеситель или термостат скрытого монтажа. И то, и другое оснащено характерной первоклассной технологией hansgrohe и долговечными механическими вентилями, совершенно не требующими использования электричества.

Теперь будет совсем удобно: система скрытого монтажа с технологией hansgrohe Select

Интуитивная концепция управления и дизайна Select представляет собой элегантное и удобное решение, особенно в области скрытого монтажа. Отмеченные наградами термостаты и смесители ShowerSelect позволяют вам нажатием кнопки управлять четырьмя источниками воды. Простым щелчком вы также меняете тип струи в душе. На выбор предлагаются следующие модели:

• Смеситель ShowerSelect – для водопровода со стабильным давлением воды, доступно в исполнении с рукояткой эргономичной формы;
• Термостат ShowerSelect – для постоянной температуры воды, с удобной металлической рукояткой;
• Термостат ShowerSelect – со встроенным шланговым подсоединением и держателем душа.

Старое становится новым: ремонт ванной комнаты с использованием iBox universal

Смеситель скрытого монтажа – плюсы и минусы встраиваемого смесителя, установка и монтаж в стену

Признаем: что-то прятать «за стену» в санузле страшно не только вам. Но, возможно, это от незнания и непонимания?

Поговорим о тех преимуществах, которые есть у встроенных смесителей перед обычными. И расскажем про «окутанные домыслами» технические особенности их монтажа. Итак, смеситель, встраиваемый в стену — что это такое?

HABERMEHL DESIGN GROUP INC.

VVDesign

Что такое смеситель
Банальный вопрос? — Возможно. Но смеситель — это не просто излив (носик, из которого льется вода), как думают многие. А то внутреннее устройство, которое смешивает потоки воды, позволяет регулировать температуру холоднее-горячее и, конечно же, регулирует поток (напор) воды.

У большинства привычных нам смесителей «смешивающая» часть арматуры соединяет привычный носик и вентили, то есть выдается вперед. Обычные смесители — крупные и массивные, даже если мы говорим о минималистичных моделях. «Встраиваемый» смеситель получил свое название за то, что все коммуникации (место, где смешивается вода, крепежные элементы) скрыты от глаз и монтируются в стену. Встраиваемые модели всегда миниатюрны. Сравните смеситель, встраиваемый в стену, с верхнего фото и традиционный.

Таким образом, то, что мы видим в случае со встраиваемым смесителем, строго говоря, не смеситель вовсе. А только функциональные и декоративные элементы (металлическая накладка и рычаг управления) — внешняя часть. Тогда как внутренняя часть, невидимая глазу, скрыта от пользователя. Именно поэтому второе название этих приборов — смесители скрытого монтажа.

Анастасия Туганова и Ярослав Ряжский | Студия 25

Итак, за смешивание отвечает внутренняя часть смесителя. Она имеет довольно-таки внушительный размер — 12-15 см в диаметре и 8 см толщиной. Другими словами, вам нужно заглубить этот миксер в стену на 8 см. В случае ремонта в новом просторном санузле — никаких проблем с тем, чтобы разместить встроенный смеситель, не возникнет.

Rochman Design-Build Inc.

Казалось бы, это может оказаться критичным при ремонте в миниатюрной сантехкабине типовых домов старой постройки. Но если вы уже запланировали подвесную сантехнику и заложили в проект «толщину» инсталляции (отступ от черновой стены составит около 10 см), в этом промежутке отлично поместится и встроенный в стену блок смесителя скрытого монтажа.

Факт: Одна встраиваемая часть работает на один смеситель / душевую / ванну. К каждому прибору должно подойти 2 трубы диаметром не менее 16 мм. В случае, если используется сложная система душевой стойки с гидромассажем, то диаметр труб должен быть не менее 20 мм.

Анастасия Туганова и Ярослав Ряжский | Студия 25

Что умеет только смеситель скрытого монтажа
1. Поддерживать заданную температуру
Как правило, все термостатные смесители — встроенные. Смеситель традиционной модели не способен по умолчанию подавать такую воду, чтобы случайно не обжегся под душем ваш ребенок или бабушка с плохим зрением. Смеситель встроенный решает эту проблему легко.

Термостатные смесители работают с предустановленной температурой, но в любой момент ее можно поменять на нужную. Смеситель термостата работает на выход на одну зону. Так, например, если у вас в душевой кабине четыре потребителя: излив для наполнения ванны, ручной душ, тропический потолочный душ и гидромассажные форсунки, то выстраивается единая температура именно для этой зоны.

ЧИТАЙТЕ ТАКЖЕ…
Электронная сантехника: Зачем она вашему дому

Farrow & Ball

2. Не добавлять синяков
Сейчас понимающе кивают головой те, кто хоть раз мыл в одной ванне двоих детей разом или имел несчастье поскользнуться и упасть в душе. К сожалению, обычные смесители в этой ситуации «добавляют шишек» — как правило, они и установлены в неудобных местах, и выступающих частей арматуры у них слишком много — на стене буквально клубок хромированных проводов и рычагов.

И да, иной раз запутавшийся шланг душевой лейки имеет свойство срываться с держателя и больно бить по ногам просто потому, что изменился напор воды в системе.

Mary Prince Photography

3. Совмещать эстетику и удобство
В случае со смесителем скрытого монтажа — более компактным по сравнению с обычным — вы избавлены от риска случайно удариться об излив. Установить смеситель и прочие «потребители» вы можете на нужной вам высоте, в нужном месте.

Minosa | Design Life Better

То есть водопадный душ будет действительно водопадом по центру ванны, а не увеличенного размера душевой лейкой, под которую нужно «нырять» и следить, как бы не перекрыть ногой сливное отверстие.

Смеситель (управление) можно разместить на одной стене, а душевую лейку — на другой. Это же касается вертикалей: смеситель встроенный решает сложные архитектурные задачи за счет любой удаленности верхнего душа от смесителя (вы не так привязаны «к трубе»).

Совет: если не хотите мочить голову, принимая душ, помимо водопадного потолочного установите традиционную ручную лейку.

4. Визуально облегчать пространство
Смесители скрытого монтажа идеально подходят тем, кто ценит чистые линии и пространства стиля пуризм и минимализм. Но не только им.

Представьте реальную жизнь в этой ванной комнате — шампуни, гели для душа, мочалки сами по себе создают мощный «визуальный шум». Их-то вы, предположим, спрячете в закрытый шкафчик, а запутавшийся шланг душевой лейки (постоянно падающий с держателя вам на ноги) — вряд ли.

Amberth

5. Экономить место в маленькой ванной
Как следствие особенностей встраивания, смесители скрытого монтажа решают проблему «маленького пространства» ванной комнаты. Если говорить о решении с фото, скрытый смеситель зашит гипсокартоном, но чтобы не терять «полезную» площадь, в верхней неиспользуемой части фальш-перегородки сделали нишу для шампуней.

Понятно, что полок (ниш) может быть несколько — ведь устанавливая смеситель встроенный, вы сами определяете, как именно будут проходить коммуникации (трубы).

NF interiors

6. Рационально организовывать пространство — в большой
Со смесителем скрытого монтажа появляется возможность установки двух душевых леек с одинаковой температурой в одну кабину. В примере на фото — два тропических душа, регулировка температуры с одной стороны. Рычаг под вторым душем — это включение и выключение второй душевой лейки.

Совет: используя душевые системы большого диаметра, убедитесь в достаточном объеме подачи воды.

Смесители

7. Создавать меньше проблем в уборке
Меньше хромированной арматуры — меньше поводов тратить время на удаление с них кальциевых разводов.

Amberth

Виды и типы встроенных смесителей

• По потребителю: для душевого блока (управляют верхним, ручным душем и форсунками), для ванны, для раковины, для гигиенического душа.

• По месту установки: на стену или горизонтальные поверхности (в том числе для установки на бортик ванны).
• По типу механизма регулировки (управления потоком воды): джойстиковые, полуоборотные, полнооборотные смесители считаются стандартными. Смеситель встроенный может быть также на электронном (сенсорном) управлении.

Анастасия Туганова и Ярослав Ряжский | Студия 25

Монтаж встраиваемого смесителя
Для того чтобы встроить смеситель в стену, в ней необходимо проштробить отверстие при помощи перфоратора с коронкой для работ по бетону. Для стандартных моделей обычно просверливается ниша глубиной от 8,5 до 11 см и диаметром 12-15 см.

Следует просверлить штробы в стенах, в которые будут прокладываться водопроводные трубы.

Выполняя монтаж смесителя, нужно быть особенно внимательным при присоединении смесителя к трубам и соблюдать все необходимые меры предосторожности. Специалисты рекомендуют приобретать трубы, изготовленные из меди или шитого полипропилена.

Факт: Встраиваемые части смесителя скрытого монтажа понадобятся на стройке в момент монтажа труб, а не тогда, когда закончилась отделка и установлена раковина.

Peter Landers Photography

Эргономика монтажа
Нужно грамотно сделать разводку труб необходимого диаметра, исходя из конечного потребителя (смеситель / душевая и т.п). Обязательно проверьте все высоты установки приборов, не забывая вымерить уровень чистого пола помещения. В смесителе для раковины длина излива с учетом наклона воды должна совпадать с центром раковины. При установке встроенного верхнего душа отталкивайтесь от роста самого высокого члена семьи, к которому прибавьте 30 см (высота от пола до дна ванны или поддона).

Совет: не стоит экономить на подключении — подведите к каждому прибору отдельную трубу. Это позволит в любой момент времени перекрыть данный источник (для замены смесителя, стиральной машинки и т.п.), а также получить равномерное давление во всех приборах квартиры или дома, даже при единовременном использовании.

Спонсируемые

Düsseldorf | Individuelle Lösungen für jedes Einrichtungsprojekt!

Спонсируемые

Wir schaffen Lebensräume aus Design, Architektur & Interior

Как установить смеситель для душа скрытого монтажа [Руководство для Великобритании на 2022 год]

Скрытый душ может потребовать немало дополнительной работы, но результаты того стоят.

Это одни из самых красивых и стильных душевых кабин, поэтому, если вы потратите время на то, чтобы выполнить работу, вы вряд ли пожалеете об этом.

Конечно, под скрытым душем также подразумеваются скрытые вентили, которые являются существенной частью процесса установки душа.

важно знать, как сделать это правильно и безопасно, при этом гарантируя, что они останутся полностью скрытыми. Это руководство «Сделай сам» — именно то, что вы искали.

Быстрая навигация

Что означает скрытый душ?

Комплекты быстрого крепления для скрытого душа и клапанов

Двухходовой скрытый душевой клапан

Трехходовой скрытый душевой клапан

Установка скрытого душа

Подведение итогов

900

Когда люди говорят о скрытом душе, это означает, что практически все надежно спрятано в стене, полу или потолке. Итак, вы не сможет увидеть никаких трубопроводов или блока , и единственное, что будет видно, это краны, регуляторы температуры и насадка для душа.

Выглядит потрясающе, но полностью скрытый душ может быть немного непрактичным. Многие предпочитают так называемый частично скрытый душ, и здесь лейка душа находится на регулируемой направляющей.

Регулируемая насадка для душа значительно облегчает уборку (особенно если у вас есть домашние животные или дети), но выглядит не так элегантно, как полностью скрытая версия.

Хотя форма, которую вы выбираете, полностью зависит от вас, следует отметить, что подавляющее большинство скрытых душей — это души с сильным напором воды.

Если вы хотите установить один из них, потребуются электромонтажные работы, и вы должны вызвать электрика, который сделает эту работу за вас, или проверить все, что вы сделали, прежде чем вы сможете пользоваться душем.

Комплекты быстрого крепления для скрытого душа и клапаны0029 комплект быстрого крепления

, который должен обеспечить простое присоединение к хвостовикам одним движением.

В большинстве душевых есть эта опция, которая делает все намного быстрее и проще. Если у вас медные трубы, следует учитывать, что они будут снабжены компрессионными или паяными соединениями. Гибкие трубы, с другой стороны, будут соединяться с помощью запрессовки.

Двусторонний скрытый душевой клапан

К ним подключаются два выхода, например, для верхнего душа и бокового душа или даже для излива ванны. К клапану будет прикреплено как минимум две ручки, и если это так, то одна из них будет переключателем, а другая – регулятором температуры.

Они также известны как двойной или двойной душевой клапан , и являются одним из самых популярных вариантов в современных ванных комнатах. Отдельное управление потоком и температурой невероятно эффективно и помогает сделать все более понятным для вас.

Однако существуют также двухходовые клапаны , которые позволяют вам использовать одну ручку для управления температурой и потоком, а другая определяет, куда будет поступать вода (другая насадка для душа, ванна и т. д.).

Читайте также: Руководство по герметизации душа своими руками

Трехходовой скрытый душевой клапан

Этот конкретный тип душевого клапана обычно имеет три элемента управления, а не два. Это позволит вам запускать две розетки одновременно и каждую из них независимо, но это также может зависеть от производителя.

Они также известны как тройные клапаны и называются утопленными/встроенными клапанами. Обычно они предназначены для того, чтобы быть скрытыми за стеной, чтобы были видны только элементы управления, а все современные модели являются термостатическими, чтобы у вас было полный контроль над температурой в любое время.

Ручки обычно работают там, где одна регулирует поток, одна – температуру, а другая направляет воду к другим выходам. Это удобный и эффективный процесс, особенно с дополнительной ручкой.

Установка скрытого душевого клапана

Выбрав подходящий душевой клапан, можно приступать к процессу установки. Конечно, цель состоит в том, чтобы убедиться, что это скрыто, и у нас есть идеальный способ добиться этого для вас. Время стряхнуть пыль с ящика с инструментами и подготовиться к тяжелому рабочему дню; стиль «сделай сам».

Лучший способ добиться эффекта скрытого душа — использовать фальш-стены , которые содержат все трубопроводы и другие компоненты, которые вы не хотите видеть.

Они должны быть тщательно сконструированы, и прежде чем вы начнете их строить, необходимо снять точные размеры.

Вы можете использовать гибкие соединения для подачи горячей и холодной воды в душ, и эти трубы, как правило, долговечны благодаря своей гибкой конструкции.

9Для горячей и холодной подачи 0029 потребуются Т-образные соединения , и если у вас есть пластиковые трубы, соединяющиеся с медными хвостовиками, вы также должны убедиться, что они сделаны с помощью соответствующего крепежного комплекта.

Это то, что вы можете уточнить в местном хозяйственном магазине, так как это часто зависит от трубопровода.

Читайте также: Проблемы с насосом для душа

Медные хвостовики следует пропустить через заднюю стенку, чтобы убедиться, что они находятся именно в том месте, где они должны быть, когда на них накладывается гипсокартон.

Вы должны убедиться, что ни один из трубопроводов не может двигаться, так как стабильность является ключом к надежной и безопасной душевой системе. После того, как гипсокартон установлен, можно установить и клапаны.

Это очень простой процесс с точки зрения количества шагов, но он требует от вас знания всех тонкостей вашей водопроводной системы, где все находится, а также достаточной уверенности, чтобы построить фальшстены в вашей ванной комнате.

Если вы решили заняться этим проектом, делайте это медленно и с большой осторожностью. Если вы чувствуете себя потерянным или неуверенным в каком-либо вопросе, вызовите сантехника, чтобы он сделал все остальное. Лучше перестраховаться, чем остаться с негерметичным клапаном.

Пошаговое руководство —

Утопленные душевые краны довольно сложно установить на стене. Назовите это конструктивным недостатком, но создатели не особо продумали процесс.

Мы это понимаем, и мы понимаем вашу боль, поэтому у нас есть для вас полезная информация, а также это пошаговое описание, чтобы упростить процесс.

Шаг первый: Измерение глубины

В инструкции к вашему скрытому душевому клапану указана минимальная глубина, которую вы можете использовать от готового уровня стены. Например, стандарт 75-95мм. Тем не менее, вы должны помнить, что ваша глубина также будет зависеть от того, какой будет глубина вашей готовой стены.

Вот почему душевой клапан иногда необходимо утапливать, чтобы он соответствовал глубине готовой стены. Помните, что обрешетка также учитывается при определении толщины стены.

Шаг второй: Соединения

Теперь вам нужно выполнить соединения, из которых собственно и состоит душевой клапан. Например, если у вас есть трубы, которые выходят в сторону, убедитесь, что у вас есть готовые компрессионные фитинги.

Если у вас есть трубы снизу (это то, что мы будем использовать в качестве нашего примера здесь), убедитесь, что сначала установлены компрессионные фитинги, и тогда вы точно будете знать, сколько вам нужно выдолбить, чтобы они подошли. .

Шаг третий: разметка

Возьмите скрытый душевой клапан и прижмите его к месту установки. Несмываемым маркером сделайте грубый контур клапана и соединительных линий. Возьмите спиртовой уровень и отметьте прямую линию вниз от нижних соединений.

Вам также нужно отметить канавки, которые вы планируете прорезать в верхней части соединений. Вы должны использовать дисковый резак для этой задачи, так как он обеспечивает чистую поверхность и может легко прорезать толстый материал.

Шаг четвертый: Глубина канавки и резка

Чтобы определить глубину канавки для трубы, вы можете использовать простую математику:

• Возьмите ширину трубы и умножьте ее на два

• клип глубина

• Например, 15 x 2 + 5 = 35 мм

Часто вы обнаружите, что клапан находится на другой глубине, и вам нужно будет согнуть или установить трубу.

После того, как вы посчитаете, вы можете использовать дисковый нож, чтобы вырезать секции трубопровода. Когда закончите, достаньте долото и осторожно ударьте по нему молотком, чтобы удалить секции.

Когда секции будут отрезаны, возьмите клапан и убедитесь, что он все еще находится на одной линии с трубопроводами.

Затем вы можете отрезать верхнюю часть разметки, а также канавку внизу. Вы можете использовать спиртовой уровень, чтобы убедиться, что эти линии разметки прямые и более точные.

СОВЕТ ДЛЯ ПРОФЕССИОНАЛОВ : Отрежьте методом крестиков-ноликов по направлению к крайним точкам клапана. Это облегчает подгонку кирпича и обеспечивает более точную глубину. В то же время он оставляет немного больше места вокруг клапана и может сэкономить вам время.

Затем вы можете использовать свое долото и молоток, чтобы удалить разрезанный кирпич, как вы делали раньше с трубопроводами.

Шаг пятый: Резка и установка

Установите трубы и обрежьте их до необходимой длины для установки. Вы также можете потратить время, чтобы убедиться, что клапан подходит к отрезанному пространству, и использовать долото, чтобы немного расширить его, если это необходимо. Используйте долото, чтобы вырезать канавки по направлению к верхней части трубы, которую вы отметили ранее.

Теперь, когда вы проверили посадку клапана, используйте спиртовой уровень, чтобы убедиться, что клапан выровнен.

Аккуратно отметьте отверстия несмываемым маркером, чтобы помнить, где их размещать. Проверьте свою глубину, чтобы убедиться, что она соответствует требованиям производителя.

Возьмите зажимы для труб и поместите по одному в каждую из трубных камер. Затем просверлите отверстия и заглушите их, прежде чем приступать к установке клапана на место. Сначала убедитесь, что все фитинги должным образом закреплены, и нанесите на компрессионные фитинги герметик.

Сначала вам нужно будет установить клапан, чтобы упростить соединение полов. Подсоедините трубы к клапану и закрепите их на месте с помощью гаечного ключа и фиксатора Locktight, чтобы соединения были водонепроницаемыми и надежными. Затем вы можете поместить клапан в канавку и использовать дрель, чтобы закрепить его на месте.

Вставьте трубы в зажимы и с помощью молотка аккуратно убедитесь, что они полностью вставлены и надежно закреплены.

Шаг шестой: проверки и отделка

Теперь, когда он установлен, проверьте его с помощью спиртового уровня, чтобы убедиться, что он все еще находится на одной линии, а также убедитесь, что он надежно закреплен, быстро потянув за него.

Если вас беспокоит медный трубопровод (поскольку медь и цемент не дружат), лучшее, что вы можете сделать, это заклеить стыки гаффой и использовать гессенскую изоляцию, чтобы создать более эффективную систему трубопроводов, а также сделать ее более надежной.

Вы также можете использовать монтажную пену для защиты труб, отрезав ее ручной пилой и отшлифовав наждачной бумагой после высыхания, чтобы получить гладкую поверхность. Затем вы можете установить пластину с помощью силикона, и вы готовы к работе.

СОВЕТ ПРОФЕССИОНАЛА: Помните, что если ваша стена недостаточно толстая, чтобы безопасно обеспечить минимальную глубину, всегда устанавливайте стойки, чтобы вы могли получить скрытый душевой клапан, не рискуя целостностью вашей стены.

Часто задаваемые вопросы

В: Сколько существует типов душевых клапанов?

A:   Душевые краны  обычно подразделяются на пять  различных типов , в первую очередь на основе характера, а также количества органов управления.

В: Нужно ли выключать воду, чтобы заменить насадку для душа?

A: Нет необходимости отключать воду в водопроводе в вашем доме, просто убедитесь, что душ выключен, пока вы меняете насадку для душа, чтобы не промокнуть.

В заключение

Надеемся, что это руководство смогло научить вас большему, чем просто , как установить скрытый душевой клапан, , и вы узнали гораздо больше о том, как они работают, а также о том, из чего они сделаны. из.

Поначалу установка скрытого душа может показаться сложной задачей, но с помощью этого руководства мы можем облегчить вам процесс , чтобы вы могли получить ванную комнату своей мечты без особого стресса и хлопот.

Что вы думаете о нашем руководстве по установке скрытого душевого клапана? Было ли в нем все, что вы ожидали, или есть области, которые заставили вас застрять? Мы любим слышать от вас, поэтому не стесняйтесь оставлять нам сообщение в комментариях ниже.

Pura QS-V80290 Руководство по установке скрытого душевого клапана

ДВОЙНОЕ И ТРОЙНОЕ УПРАВЛЕНИЕ СКРЫТЫЙ ТЕРМОСТАТИЧЕСКИЙ
ДУШЕВОЙ КЛАПАН. NVQ (Национальная профессиональная квалификация) или SNVQ (Шотландская национальная профессиональная квалификация) Уровень 3. Все клапаны должны быть установлены в соответствии с подзаконными актами по воде. Для получения дополнительной информации обратитесь к последнему экземпляру Руководства по водным ресурсам или в местное управление водного хозяйства.

Все клапаны должны быть снабжены горячей и холодной водой со сбалансированным давлением. В противном случае функция микширования не будет работать правильно. Необходимо установить обратные клапаны как на горячей, так и на холодной подающей трубе.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Температура подачи холода: 4–29°C; Температура горячей подачи: 55-58°C;
2. Термостат Диапазон температур: 20-50°C.
3. Заданная температура: 38°C.
4. Предохранительный механизм: Подача смешанной воды будет немедленно отключена, если подача холода неэффективна.
5. Точная температура: для достижения желаемой температуры требуется около 5 секунд. Фактическая рабочая температура будет в пределах ±2°C от температуры.
6. Стабильность температуры: изменение температуры на выходе будет в пределах ±2°C, когда температура на входе стабильна, а давление горячей и холодной воды изменяется на 50 %. Изменение температуры на выходе будет в пределах ±2°C, когда давление на входе стабильно, а температура подачи горячего воздуха увеличивается с 60°C до 75°C (5°C/мин).
7. Минимальное давление: 0,1 бар Рекомендация давление: 0,2 бар

Компоненты

РАЗВЛЕНИЕ ДЕМЕНИЯ

Приготовление для установки

1. 11. Удаляющуюся снятие продукта с комплекты в комплекс в GLOVEES, чтобы предотвратить почести в GLOVEES.
2. Определите все компоненты.
3. Перед установкой тщательно промойте трубопровод, чтобы удалить мусор.
4. Перекрыть подачу воды.
5. Инструменты, которые могут вам понадобиться:

сообщите об этом объявлении

УСТАНОВКА

1. Определите положение крепления клапана. Сделайте в стене углубление по размерам душевого клапана и отметьте необходимые установочные отверстия и размеры. Просверлите отверстия пластиковыми дюбелями. Подсоедините вход и выход к правильному трубопроводу с помощью необходимого герметика. Привинтите корпус душевого клапана на место, используя монтажные проушины, отлитые в основании корпуса.
2. Закрепите закрывающую пластину на корпусе клапана, который четко обозначен. Затем установите резиновую шайбу. корпус рукоятки, стопорный винт и рукоятка.
3. Заводская настройка температуры на выходе составляет 38°C, когда грань N совмещена с меткой на картридже. Не поворачивайте шпиндель, если произойдет движение, которое приведет к неправильной заводской настройке температуры на выходе. Если это так. пожалуйста, повторно выровняйте, как показано ниже.
4. Установите стопорный выступ и корпус рукоятки так, чтобы части A и B (фиксация стопора) были совмещены.
5. Теперь ваш смеситель для душа готов к использованию.
   ЧИСТКА
   Этот продукт изготовлен с использованием высококачественного хромированного покрытия, которое необходимо очищать чистой влажной тканью.
