Лазерные нивелиры: принцип действия

Несмотря на довольно высокую цену, лазерный нивелир уверенно занимает первое место по популярности среди прочих построителей плоскостей. Он становится стандартом де-факто для широкого спектра задач по измерению и разметке как на открытом пространстве, так и в помещениях.

В последнее время производители наполнили рынок бытовыми лазерными нивелирами, стоимость которых оказалось вполне приемлемой. Так прибор, который раньше относился к профессиональному классу, появился и в «арсенале» многих домашних мастеров, где был оценен по заслугам.

Как же устроен лазерный нивелир? Сфокусированный с помощью оптической системы лазерный луч позволяет проецировать на объект точку или линию.  В зависимости от типа оптической системы и количества светодиодов и различают два основных вида лазерных нивелиров.

Призменные лазерные нивелиры имеют боле привлекательную цену и отличаются высокой надежностью. Секрет подобного сочетания прост: их конструкция не предусматривает движущихся элементов. Другими словами, ломаться там нечему.

В призменных лазерных нивелирах свет одного или нескольких светодиодов преобразуется с помощью призмы в плоскость. Угол развертки при этом составляет около 120 градусов.

Как правило, нивелиры этого типа оснащаются двумя призмами, которые проецируют две перпендикулярно пересекающиеся плоскости – вертикальную и горизонтальную. Несмотря на простоту конструкции, такого прибора с лихвой хватает для выполнения всех основных работ: выравнивания стен, пола и потолка. Но для сложных задач этого бывает недостаточно, и многие лазерные нивелиры имеют множество призм, проецируя три и более лучей, а также несколько точек на окружающие поверхности. Такие модели удобно использовать при сверлении точных отверстий в потолке, а также при прокладке лазерных коммуникаций.

Существенный недостаток призменных нивелиров – небольшая дальность действия. Простая конструкция оптической системы не позволяет увидеть лазерный луч на значительном расстоянии, поэтому при работе используются детекторы-приемники излучения. К сожалению, даже с применением всех вспомогательных средств, максимальная дальность работы  призменного лазерного нивелира составляет около 100 м. Поэтому эти аппараты используются преимущественно внутри помещений.

Ротационные лазерные нивелиры, в отличие от призменных, имеют сложную конструкцию. Лазерная плоскость в них проецируется за счет вращения светодиода. По дальности действия эти устройства значительно превосходят призменные нивелиры: невооруженным глазом луч лазера можно заметить на расстоянии от 200 до 500 м от прибора. При использовании детектора дальность некоторых моделей возрастает до одного километра!

Угол развертки ротационного лазерного нивелира – 360 градусов, то есть, он способен охватить всё окружающее пространство. Один прибор может использоваться сразу несколькими рабочими. При необходимости размер проецируемой черты можно изменить, уменьшив угол охвата в настройках прибора. В таком режиме удобно выравнивать дверные и оконные проемы, узкие стены и т.п.

Помимо типа оптического механизма, лазерные нивелиры различаются наличием дополнительных функций, облегчающих работу.  Например, большинство современных моделей, кроме бюджетных вариантов, оснащаются функцией самовыравнивания. Если объяснить простым языком, это означает, что для того, чтобы начать работать с прибором, вам достаточно приблизительно выставить его по горизонту, а точное выравнивание выполнит автоматика. В зависимости от модели,  угол наклона, в пределах которого нивелир сможет «сориентироваться», будет разным. Как правило, максимальное отклонение от горизонта для большинства моделей составляет 5 градусов.

Существуют две принципиальные системы самовыравнивания нивелиров: электронная и демпферная. Последняя наиболее распространена и пользуется популярностью из-за более высокой скорости выравнивания лазерного луча.

Другая полезная функция лазерного нивелира – блокировка системы автовыравнивания. Она пригодится, когда требуется провести наклонную плоскость (например, для декоративной отделки стены). Вы можете заблокировать демпфер и наклонить нивелир на нужный угол. Существуют модели, в которых луч можно наклонять, не меняя положения прибора.

Питание нивелира – ещё один важный момент, который необходимо учитывать при выборе инструмента. Извечный вопрос – батарейки или аккумуляторы? Здесь каждый выбирает то, что ему удобней. Устройства, работающие от батареек (при условии, что это хорошие батарейки), по времени действия превосходят своих аккумуляторных собратьев. В то же время, аккумуляторные модели могут работать от сети во время подзарядки. Чтобы продлить время работы прибора, можно отключить те лучи, которые вы не используете.

Корпуса лазерных нивелиров выполняются из пластика или металла. В случае, если работать планируется в сложных условиях, нелишним будет узнать класс защищенности прибора от агрессивных воздействий окружающей среды.   Например, класс IP54 или  IP66 гарантирует, что нивелир не боится пыли и влаги. Специальные резиновые вставки в корпус, встречающиеся на многих моделях, предохранят прибор при случайном падении.

В комплект поставки лазерного нивелира могут входить очки, защищающие глаза от попадания луча, мишень и детектор для увеличения дальности действия и штатив, расширяющий область использования прибора. Большинство современных лазерных нивелиров продается в фирменном кейсе для транспортировки прибора и аксессуаров.

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Строительные уровни. Обзор основных моделей

Строительный уровень – измерительный прибор для контроля поверхностей относительно горизонтальной или вертикальной плоскости. Старое название инструмента – ватерпас. Изделие прямоугольной формы имеет встроенные ёмкости, заполненные спиртосодержащим раствором. Внутри них перемещается воздушный пузырёк, по которому судят о величине отклонений.

Уровень стандартного типа оснащён двумя рабочими колбочками с этанолом. Жидкость обладает нужной вязкостью, не замерзает на улице. Профессионалам необходим контроль углов. Для них предлагают модели с третьей поворотной колбой. Для более точного измерения используют уровни с дублирующими глазками, по паре на каждую сторону.

Строительный уровень
Строительные уровни FIT HQ
Строительный уровень – устройство крайне необходимое в строительстве и ремонтных работах. С помощью этого прибора можно вычислять отклонения поверхностей от горизонтали или вертикали, а также использовать их для переноса углов наклона одних элементов конструкций на другие. От предварительной разметки зависит конечный результат любого строительства и ремонта.

Прежде чем купить строительный уровень, следует определиться, для каких целей он необходим, ведь вариаций этого прибора существует довольно много. Конечно же некоторые модели универсальны, но все-таки в некоторых случаях покупка универсального инструмента не всегда оправдана. Рассмотрим основные виды строительных уровней, их предназначение и принцип работы.


Пузырьковый уровень
Данный вид уровня, пожалуй, наиболее популярен. Объясняется эта популярность его универсальностью: такой прибор можно применять для сборки мебели, укладке плитки, возведении различных конструкций, установке полок. Конструкция инструмента достаточно проста: планка, на которой закреплена колбочка с пузырьком воздуха в жидкости. Такие приборы еще называют ватерпасы. Длина планки может варьироваться от нескольких сантиметров до нескольких метров (у строительных уровней). Когда-то с помощью строительных уровней замеры можно было производить лишь в горизонтальной плоскости, так как на планки располагалась всего одна колба с пузырьком. Позже появились строительные уровни с двумя и более колбами, что дало возможность определять погрешности и вертикали, а также некоторые приборы оснащены третьей колбой, с помощью которой можно проверять линии, расположенные под углом. Конструкция планки такого уровня может быть двух видов – с квадратным сечением или в виде рельсы. Уровень в виде двутавра относится к профессиональным инструментам, как правило, прочнее, чем с квадратным сечением, вероятность того, что такой прибор деформируется при падении, очень мала. Существуют уровни с фиксированной длиной, а также приборы, которые можно раздвинуть как телескоп.

Для того чтобы понять ровно ли располагается объект, нужно приложить уровень к нему так. Чтобы пузырек располагался строго посередине.

Среди пузырьковых измерительных инструментов можно выделить такую разновидность как трубный уровень. Это компактный прибор прямоугольной формы (бывают и складные), предназначенный для работы с профилем, трубами. Часто такой уровень оснащен магнитом для крепления к трубе.

Водяной уровень (гидроуровень)
Принцип действия водяного уровня основан на законе Паскаля о сообщающихся сосудах. Прибор представляет собой длинную гибкую трубку с колбами на концах, на которые нанесена измерительная шкала. Таким уровнем можно размечать только горизонтали. Трубка наполняется водой, важно при этом, чтобы воздух в трубку не попадал, и не образовывались пузырьки – это приведет к погрешностям в замерах. Одному человеку не очень удобно пользоваться данным уровнем, лучше иметь помощника. Каждый поднимает по одной колбе, перемещая ее так, чтобы край жидкости располагался строго напротив отметки, далее по закону Паскаля, получается точки, находящиеся в одной горизонтальной плоскости. Длина трубки уровня подбирается в зависимости от размера помещения. Гидроуровнем часто пользуются при проектировании оконных проемов, систем отопления.

Лазерный строительный уровень
Лазерный уровень
Лазерный уровень – современный измерительный прибор, проецирующий световые лучи на плоскости. Представляет собой небольшой корпус, внутри которого располагается светодиодное устройство, излучающее поток света, который преобразуется, проходя через линзу, в лазерный луч. Луч может проецироваться на расстояние в сотни метров. Профессиональные лазерные нивелиры могут проецировать до десяти лучей, в то время как бытовые приборы, как правило, ограничиваются двумя. Активно используются лазерные уровни в строительных работах, при облицовке плиткой, при монтаже потолков, поклейке обоев, сборке мебели. Уровнем бытового класса может пользоваться даже неподготовленный человек.

Лазерный уровень в своей работе используют не только опытные мастера, но и начинающие
⠀
Попробуем разобраться в разновидностях и выбрать лучшую модель:
⠀
Лазерные уровни можно разделить на 4 типа:
⠀
Точечные — предназначены для разметки, проецируют точки на одном уровне. Самый бюджетный вариант.
Линейные — проецируют горизонтальную и вертикальную линию на поверхность. Удобны для разметки, установки розеток, каркасов.
Ротационные — проецируют лазерную линию на 360 гр.
Комбинированные — позволяют нанести разметку сразу и на стены и на потолок и пол, образуя единое рабочее пространство.
Какие характеристики могут повлиять на выбор модели?
Дальность построения — для бытовых целей достаточно от 2 до 20 м. Для открытой местности — 50 м и более.
Количество лучей — для простых работ достаточно 1-2 линий. Когда в работе участвует несколько человек удобнее наличие большого количества лучей.
Цвет луча — зеленый лучше виден даже на свету, но он дороже, чем красный.
Крепление на штатив — удобно и для бытового использования используются компактные мини-штативы.
В каталоге FIT представлено несколько моделей (18632-18665) и отдельно можно приобрести треноги (18625-18626). Все модели самоуспокаивающиеся с различными рабочими диапазонами.
Дополнительное оснащение
Профессиональный инструмент может иметь множество дополнительных элементов, которые строже контролируют погрешности, отвечают удобству, особым условиям. Например, для работы с металлической поверхностью рекомендуем – уровень «Магнит» профи 18244 – 18248 (FIT HQ). Линейка изготовлена из алюминиевого сплава, имеет встроенный магнит. Фрезерованное основание препятствует скольжению. Инструмент легко переставляется одной рукой.

Профессиональный строительный уровень
Для уровня характерно следующее:

Три рабочих глазка;
Двойная мерная шкала.
Прочный корпус дополнительно усилен. В категории три типоразмера – от 400 до 800 мм. Уровень подходит для ремонта и монтажа небольших металлоконструкций, укладки плитки.

Уровень «Стайл» 18204 – 18220 (FIT HQ). Диапазон размеров в категории 400–2000 мм. Максимальная длина подходит для монтажа крупногабаритных панелей, заливки бетонной стяжки. Алюминиевый корпус усилен, не боится удара. Фрезерованное основание не скользит. На корпус помещено три глазка. Увеличительная лупа позволяет хорошо видеть движение пузырька. Мерная шкала нанесена только на одну сторону линейки.

Алюминиевый уровень строительный
Поверки
К измерительным инструментам предъявляется лишь одно требование – точность. Для строительных уровней разработано шесть классов точности. Характеристики каждого прописаны в ГОСТ 9416-83. Стандарт определяет размер, внешний вид, геометрию, правила поверки и маркировки.

Например, обозначение – УС5М-2-I ГОСТ 9416-83. Марка расшифровывается следующим образом: длина – 500 мм, вес профилированной конструкции – 450 граммов, вес литой – 520 граммов, имеет магнитные вставки, две рабочие плоскости, климатическое исполнение от –40 до +40 °С.

Заводской контроль качества осуществляют лабораторными испытаниями: на поверочной плите, при вибрации и замораживании. Проверить изделие на стройке можно в следующем порядке:

На отсутствие деформаций. Штукатурное правило прикладываем к рабочим сторонам уровня и смотрим отсутствие щелей.
Проверка точности вертикального пузырька. По отвесу чертим на стене линию и прикладываем к ней инструмент. Пузырёк должен быть в центре.
Контроль горизонта. Подвешиваем на саморезы гидравлический уровень, переносим отметки на стену. Затем прикладываем проверяемый инструмент – смотрим пузырёк.
Уровень строительный жёлтый

Введение в лазеры и лазерные нивелиры – журнал Masonry

Слова: Гал Воллах, вице-президент по развитию бизнеса, Kapro Tools, Masonry Magazine
Фото: Kapro, Stabila

довольно много лет, но только недавно они стали основным инструментом для профессионалов в каменной строительной отрасли. Лазерный уровень — это инструмент контроля на основе проектора лазерного луча. Проектор проецирует одну или несколько фиксированных линий или точек вдоль горизонтальной и/или вертикальной оси, позволяя человеку, использующему его, выравнивать свою работу по этим линиям или точкам. Некоторые лазерные уровни сочетают в себе линии и точки.

Лазерные нивелиры

Лазерные нивелиры используются для нивелирования и выравнивания по вертикали, горизонтали, квадрату, углу, уклону и переносу точек. Подрядчики используют линейные лазерные нивелиры для начала ряда проектов, включая установку гипсокартона, ОВКВ, потолочные балки, выравнивание стропил, двери и окна, установку спринклеров, а также укладку плитки и полов.

Каменщики используют это устройство для выравнивания сантехнических стен и металлических стоек. Он также используется для поддержки вертикальных стен с вертикальными применениями для возведения более высоких стен. А также для проверки выравнивания уложенного блока и кирпича при обеспечении ровности здания/проекта.

Лазерные нивелиры также подходят для использования вне помещений. Ландшафтные дизайнеры используют эти устройства для различных проектов выравнивания, таких как террасы и подпорные стены.

Типы лазерных уровней

Лазерные уровни делятся на три основные категории. Самым простым является стационарный лазерный уровень, который оснащен лазерным диодом, прикрепленным к спиртовому (пузырьковому) уровню, который служит указателем. Флаконы используются для выравнивания точки или линии. Эти лазеры используются для работ, не требующих большой дальности или точности. Рич Морс, менеджер по маркетингу продуктов Stablia, соглашается, что точечные и линейные лазеры лучше всего использовать для ближних расстояний и небольших проектов.

Самонивелирующиеся лазеры, обычно называемые маятниковыми уровнями, являются более совершенными и обеспечивают более высокую точность и более быстрые результаты. Самонивелирующийся лазер не зависит от человека, который его выравнивает, он основан на наборе лазерных диодов, установленных на маятнике, которые калибруются, когда маятник все еще находится в своем естественном положении, когда диоды будут излучать выровненные или вертикальные линии. и точки. Линия создается с помощью призмы (линзы), которая преобразует лазерный луч в линию. Основным преимуществом такого уровня является его гораздо более высокая точность по сравнению со стационарными лазерными уровнями. Хорошие самонивелирующиеся лазеры могут достигать точности ±0,2 мм/м – ±0,0002″/1″.

Основным недостатком является их относительная чувствительность, поскольку маятник по своей природе является движущейся частью. Чтобы защитить маятник, когда изделие не используется, маятник удерживается на месте с помощью фиксирующего механизма, который освобождается только при включении лазерного уровня. Этот механизм блокировки также позволяет использовать устройство в ручном режиме. В этом режиме линии и точки не выравниваются, но перекрестный лазерный уровень все же можно использовать для разметки прямых линий и 90-градусного квадрата. Самовыравнивающийся лазерный уровень достаточен для большинства работ на площади до 60-100 футов (в зависимости от модели). Если площадь больше или для работы требуется уровень, покрывающий 360 градусов, пользователь может захотеть перейти на ротационный лазерный уровень. Этот диапазон может быть почти удвоен с помощью детектора, который представляет собой специальное устройство, которое обнаруживает лазерный луч, даже когда он больше не виден пользователю, и сигнализирует об этом.

Уровень третьего типа — механический лазерный уровень, также известный как ротационный лазерный уровень. Вращающиеся лазерные нивелиры обычно располагаются в центре рабочей площадки, а их лазерный луч направлен вокруг, чтобы получить полное 360-градусное считывание. В этих устройствах используется механический гироскоп для определения центра земли и электронный серводвигатель для установки уровня лазерных излучающих диодов. Большинство лазеров в этой категории являются ротационными лазерами, в которых диод расположен в центре и вращается двигателем, создавая вертикальную линию на 360 градусов.

Так как луч в этих моделях не разделяется призмой на линию, а вращается, то с помощью детектора можно достичь гораздо большей дальности, в некоторых случаях даже более 700 футов. Эта причина, а также возможность наклона линии делают ее наиболее подходящей для работ на открытом воздухе. Некоторые модели поставляются с дополнительной подставкой, которая позволяет устройству работать, когда его кладут на бок, и проецировать вертикальную плоскость, предназначенную для снятия показаний уклона, а иногда и наклона плоскости балки.

Тенденции рынка

Исторически лазерные уровни производились с использованием красных лазерных диодов, поскольку эти диоды были очень распространены, хотя зеленые лазеры гораздо лучше видны человеческому глазу, чем красные лазеры. Это связано с тем, что человеческий глаз наиболее чувствителен в зеленой части спектра (длина волны 520–570 нм). Примерно 2 года назад цены на зеленые лазерные диоды начали снижаться, и сегодня они стоят менее чем на 30 процентов дороже, чем красные лазерные диоды. Это побудило многих производителей лазерных уровней начать производство зеленых лазерных уровней, и сегодня все ведущие бренды на рынке уже имеют модели зеленых лазеров. Видимость зеленого лазера может увеличить диапазон уровня до 50 процентов, но это происходит за счет более короткого времени работы от батареи из-за более высокого энергопотребления. При использовании зеленого лазерного уровня необходимо также использовать зеленый лазерный детектор.

Несколько лет назад технология 360-градусных линз была представлена ​​на рынке и стала очень популярной. Преимущество этой технологии в том, что вы можете получить три непрерывных линии на 360 градусов. Однако эта технология также имеет два небольших недостатка. Во-первых, точка отвеса, которая на самом деле представляет собой крест, не находится по центру под уровнем, поэтому при вращении уровня она перемещается по эксцентрическому шаблону, из-за чего вы теряете центр положения. Другим недостатком является то, что из-за своей конструкции эти устройства менее надежны, чем самонивелирующиеся лазерные нивелиры. Эти уровни также имеют тенденцию быть немного менее точными, чем уровни козырька в том же ценовом диапазоне.

Чтобы получить лучшее из обоих миров, в прошлом году на рынке появились самонивелирующиеся уровни, сочетающие визор с конструкцией на 360 градусов. Как правило, горизонтальная линия будет составлять 360 градусов, а вертикальные линии будут основываться на козырьке.

Еще одной тенденцией на рынке являются самонивелирующиеся лазерные нивелиры с более высоким классом защиты от проникновения (IP), с самым высоким рейтингом IP 65. Хотя это может показаться пользователям важным улучшением, оно значительно увеличивает стоимость продукта, в то время как для большинства пользователей, которые используют эти устройства в помещении, эта функция практически не имеет смысла.

Помимо рассмотрения IP продукта, при выборе лазерного уровня мы рекомендуем обратить внимание на следующие характеристики:

1. Диапазон. Импульсный режим, если вы хотите расширить диапазон с помощью детектора.

2. Сколько линий/точек.
3. Точность — для точности мы рекомендуем не ниже + 0,0003″/1″, предпочтительно + 0,0002″/1″.
4. Видимость — чем ярче окружающая среда, тем важнее этот аспект.
5. Монтажная резьба – стандарт на рынке 1/4″ и 5/8″. Некоторые уровни оснащены обоими.

Лазер Падение? Вот как вы проверяете:

1. Установите лазер на штатив или на твердую поверхность на расстоянии примерно 5 футов от стены длиной около 16,5 футов.

2. Разблокируйте маятник и нажмите кнопку, чтобы спроецировать горизонтальные и вертикальные поперечные балки на стену.
3. Отметьте на стене точку a1 посередине горизонтальной линии у левого края горизонтальной балки.
4. Поворачивайте лазерный уровень против часовой стрелки до тех пор, пока правый край горизонтального луча не достигнет точки a1, отметьте точку a2 на стене посередине горизонтального луча.
5. Расстояние между a1 и a2 не должно превышать 0,05 дюйма.

Принадлежности

Принадлежности для лазера предназначены для повышения универсальности и функциональности лазерного уровня. Основными категориями являются монтажные аксессуары, к которым относятся легкие штативы и кронштейны. Другие категории включают в себя штативы и вехи от полупрофессиональных до сверхмощных. В то время как штативы считаются более устойчивыми и универсальными для любого ландшафта, шесты используются в помещении. Палки имеют возможность позволять пользователю перемещать уровень между различными высотами намного быстрее и проще. Некоторые столбы стабилизированы основанием штатива, в то время как другие прижаты к потолку для устойчивости. Кронштейны также используются, когда требуется более локальная установка лазерного уровня.

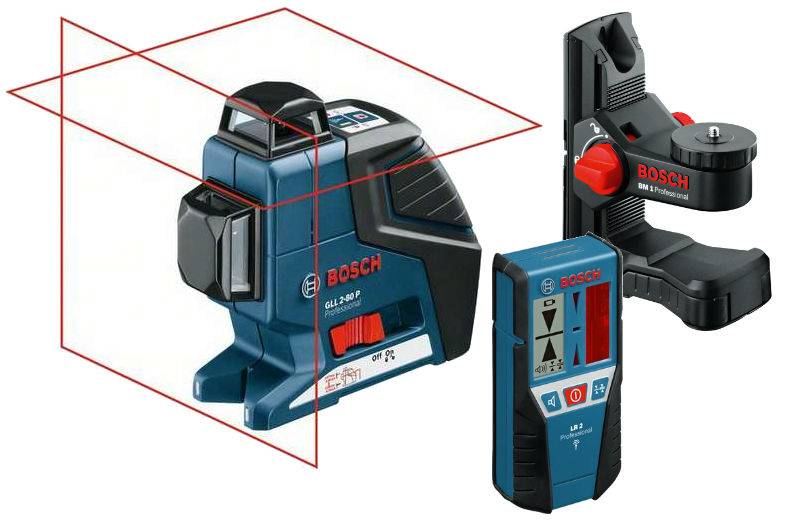

Цифровые приемники предназначены для точного определения положения ротационных лазеров с красными лазерными диодами, которые можно обнаружить на больших расстояниях. Это высокотехнологичное оборудование можно прикрепить к металлическому стержню, чтобы упростить и сделать процесс измерения более эффективным. Приемники также можно использовать в качестве портативных устройств, что обеспечивает мобильность и удобство работы на рабочей площадке, поскольку каждый портативный компьютер обеспечивает не менее 50 часов автономной работы без подзарядки.

Одной из недавно представленных на рынке концепций является самонивелирующийся лазер, у которого есть собственные ножки. Это позволяет пользователю использовать продукт без штатива, а когда ножки складываются, они образуют раму, которая обеспечивает дополнительную защиту устройства.

Лучевые искатели и мишени — это пассивные аксессуары, улучшающие видимость лазерного луча. Лучевые искатели — это очки, которые помогают вам видеть луч. Для красных лазеров вам нужно использовать искатель с красным лучом. Для зеленых лазеров пользователю нужен искатель зеленого луча. Мишени увеличивают видимость, отражая луч. Их можно ставить на поверхность или подвешивать с помощью встроенного магнита. С мишенями каждый лазер имеет свой цвет мишени.

Как упоминалось ранее, для увеличения расстояния луча лазерного уровня необходимо использовать детектор. Чтобы иметь возможность использовать детектор, уровень должен иметь импульсный режим. Этот режим модулирует луч на определенной частоте, которая может быть обнаружена детектором. Для каждого цвета лазера необходимо использовать детектор того же цвета.

Поскольку технологии продолжают развиваться, лидеры отрасли предсказывают, что в течение следующих нескольких лет лазерные уровни станут инструментом, используемым большинством специалистов в этой области для выполнения большинства задач, для которых сегодня используются пузырьковые уровни.

Как пользоваться лазерным уровнем

К

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s
Редакционный процесс

Опубликовано 25.02.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Лазерные уровни — один из самых революционных инструментов, появившихся в строительной отрасли со времен электродрели. Лазерный нивелир, ставший одним из основных инструментов большинства подрядчиков, появился на сцене в конце 1960-х – начале 1970-х годов, был запатентован и усовершенствовался в течение 80-х и 90-х годов, принимая множество различных форм на протяжении десятилетий.

Вначале используемые лазерные уровни не были самовыравнивающимися, а это означало, что пользователю приходилось вручную регулировать положение инструмента до тех пор, пока традиционные пузырьковые уровни не будут показывать уровень. После того, как инструмент был установлен, линию лазера, которую он проложил, можно было считать идеально ровной. Позже самонивелирующиеся лазеры стали популярным вариантом, особенно в интерьерном строительстве. С помощью этой опции пользователь может разместить лазер, и линия уровня будет мгновенно создана.

Что такое самонивелирующийся лазерный уровень?

Самонивелирующийся лазерный уровень — это устройство, испускающее лазерный луч, который при правильном использовании является идеально ровным или отвесным. Этот инструмент, заменяющий стандартный коробочный уровень или отвес, предлагает огромную свободу и возможности, которые делают такие работы, как укладка плитки, монтаж шкафов, а также наружные работы, такие как планировка и кладка, проще, чем когда-либо прежде.

В наши дни, когда лазерные нивелиры выпускаются в более компактных размерах с меньшей ценой, вам не нужно быть профессионалом, чтобы оправдать добавление этого универсального инструмента в свой пояс для инструментов. Домашние энтузиасты и домовладельцы находят все больше и больше применений лазерным уровням в доме.

Линейный лазер против ротационного лазера

Лазерные уровни бывают всех форм и размеров, и это лишь два из наиболее распространенных примеров, которые вы найдете.

Линейный лазер

• Менее дорогой

• Предназначен для внутреннего использования

• Отбрасывает яркую горизонтальную или вертикальную лазерную линию на короткое расстояние

• Лазер можно использовать, только когда он виден

• Обычно виден на высоте до 150–200 футов

• Не такая точная на расстоянии

• Отлично подходит для установки шкафов, размещения электрических коробок, укладки плитки, обрамления и т. д.

Ротационный лазер

• Дороже

• Предназначен для наружного применения

• Создает 360-градусную линию с помощью вращающейся лазерной точки на большом расстоянии

• Лазер может быть обнаружен с помощью приемника в случае потери видимости

• Некоторые модели могут считывать данные на расстоянии более 2000 футов

• Сравнительно более точный на расстоянии

• Отлично подходит для выравнивания, рытья фундамента, каменной кладки и т. д.

Части лазерного уровня

Стандартный линейный лазерный уровень состоит всего из нескольких простых компонентов. Обычные лазеры будут иметь кнопку включения/выключения, а также кнопку для управления тем, будет ли уровень отбрасывать вертикальную или горизонтальную лазерную линию, или обе одновременно. Чаще всего лазерный уровень имеет 1/4-дюймовое гнездо на нижней части для установки на стандартный штатив для камеры. Кроме того, некоторые лазеры оснащены магнитами для установки на металлические шпильки, балки или даже металлические уголки.

Внутри инструмента находится качающийся лазер. Это то, что позволяет ему самовыравниваться. На некоторых моделях может быть предусмотрено устройство для фиксации лазера на месте, когда он не используется, чтобы предотвратить повреждение хрупких компонентов. Наконец, инструмент будет иметь источник питания. Чаще всего это будет место для батареек типа АА или слот для перезаряжаемой литиевой батареи.

Какие детали использовать

Единственное, что изменится при использовании лазерного уровня в различных приложениях, — это выбранные лучи и монтажное устройство. Иногда вам понадобится только горизонтальная балка, иногда вертикальная, а иногда и то, и другое. Что касается выбора монтажного устройства, лучший вариант будет определяться вашим вариантом использования и рабочим местом. Металлические шпильки отлично подходят для магнитного крепления, установка на подвесной потолок прекрасно работает с креплениями на клипсах, а для большинства других задач требуется крепление на штатив.

Предупреждение

При работе вблизи лазерного уровня избегайте попадания лазерного луча в глаза.

Как пользоваться линейным лазерным уровнем

Эти шаги описывают, как монтировать верхние шкафы с помощью линейного лазерного уровня, и могут быть применены к большинству приложений, в которых линейный лазер был бы полезен.

1. Измерьте и отметьте стену

   Прежде чем вы даже запустите свой лазерный уровень, вам сначала нужно определить и отметить высоту на стене, на которой будут стоять шкафы. Вообще говоря, эта высота будет 54 дюйма от пола. Прелесть лазерного уровня в том, что вы можете найти эту высоту в одном месте и перенести ее по всей комнате.

2. Установка лазерного уровня

   В этом приложении лучший способ использовать ваш лазерный уровень будет установлен на штативе (хотя это может варьироваться в зависимости от вашего конкретного сценария). Это позволит легко регулировать и размещать. Прикрутите лазер к штативу с помощью входящего в комплект 1/4-дюймового гнездового фитинга.

3. Установка штатива

   Поместите штатив на относительно ровную поверхность напротив рабочего места. В обычной комнате точность вашего лазера не будет проблемой, но в аномально больших помещениях воздержитесь от размещения лазера на расстоянии более 40-50 футов от рабочей стены.

   Если вы работаете с двумя стенами и вам нужна одна и та же линия уровня на обеих из них, поместите лазер в угол, обращенный к обеим стенам. Некоторые лазеры могут охватывать даже три стены, если их разместить в центре комнаты.

   Совет

   Если вы обнаружите, что стандартный линейный лазер ограничивает вашу работу из-за ограниченной видимости, возможно, стоит перейти на линейный лазер с углом обзора 360 градусов, который может передавать одну и ту же линию уровня по всей комнате.

4. Включить лазер

   Включите лазер, выберите горизонтальный луч и отрегулируйте штатив, пока линия точно не ляжет на точку, которую вы отметили на стене.

   Совет

   Чтобы ускорить работу в случае удара штатива на рабочей площадке, перед началом работы отметьте положение ножек штатива на полу с помощью малярной ленты. В большинстве случаев небольших ударов лазера простое перемещение ножек на место вернет линию туда, где она вам нужна.

   Когда и как снимать малярный скотч

5. Монтажные шкафы

   Чтобы расположить шкафы, просто опустите нижнюю часть шкафа, пока он не упрется в лазерную линию, и установите его на место. Продолжайте с остальными шкафами, чтобы получился идеально прямой ряд верхних шкафов.

Покупка или аренда лазерного уровня

Стоит ли покупать собственный лазерный уровень или просто арендовать его для работы? Что ж, ответ зависит от ваших потребностей. Если все, что вам нужно, это стандартный линейный лазер, и вы будете использовать его более одного раза, купите свой собственный. Даже если вы думаете, что будете использовать его только один раз, вы, вероятно, найдете для него много применений в будущем. Кроме того, линейные лазеры относительно недороги и доступны для большинства покупателей.

Если вы устанавливаете собственный внутренний дворик на заднем дворе и хотите, чтобы ротационный лазер помог получить идеальную оценку, вам следует подумать об его аренде. Поворотные уровни намного дороже, и средний домовладелец вряд ли найдет достаточное применение этому инструменту, чтобы оправдать его покупку.

Как поддерживать лазерный уровень в рабочем состоянии

Самонивелирующиеся лазерные уровни не требуют особого обслуживания, чтобы оставаться в точном рабочем состоянии. Лучшее, что вы можете сделать, чтобы продлить срок службы вашего лазера, — это аккуратно обращаться с ним и хранить его в жестком футляре, когда он не используется. Несмотря на то, что сегодняшние лазеры предназначены для работы на стройплощадке, они по-прежнему являются относительно хрупкими инструментами, и с ними следует обращаться осторожно. Кроме того, падение может изменить точность вашего лазера. Если это останется незамеченным, и вы продолжите использовать лазер, это может привести к низкому мастерству с вашей стороны, что может стоить вам гораздо больше, чем новый лазер.

Совет

При хранении лазера на секунду извлеките батареи. Это предотвратит коррозию и потенциальное повреждение лазера.

Когда заменять лазерный уровень

Очевидный ответ на вопрос, когда менять лазерный уровень, — когда он сломается. Если он явно больше не может выполнять поставленную задачу, пришло время для новой. Однако иногда лазерные уровни ломаются не столь очевидным образом, но влияют на производительность без вашего ведома.
