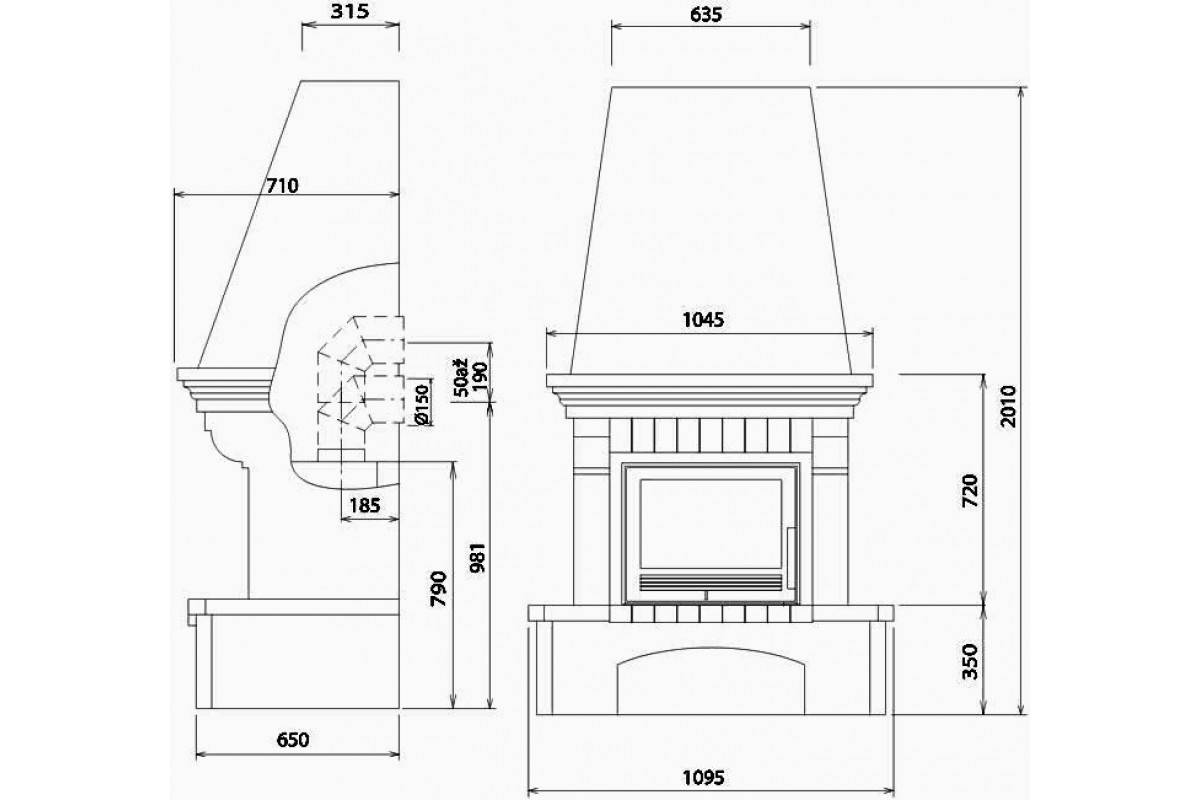

Чертеж камина с размерами

Главная / Статьи о печах и каминах / Чертеж камина

Автор: Печник Мастер

В переводе с латинского, «камин» — это очаг. Прообразом камина были обыкновенные печи, служившие для приготовления пищи и обогрева крестьянских избушек. На сегодня камины различают по видам, назначению и архитектурному строению, поэтому каждый камин является, практически, произведением искусства. Количество желающих установить камин своими руками увеличивается с каждым днем.

Разновидностей каминов несколько, но я хочу остановиться на конкретном виде, а именно: пристенный камин. Неоспоримое преимущество его перед остальными заключается в том, что устанавливать пристенный камин можно в уже построенном доме, поскольку он не связан с конструкцией стен. Правда, своими габаритами он скрадывает часть жилой площади комнаты, так как сам камин и дымоход могут частично выступать за плоскость стены, либо полностью быть пристроенными. Наружная отделка может иметь множество вариантов исполнения: в стиле Кантри, Модерн, Hi-Tech либо в классическом стиле с П-образным порталом. Настоящая статья будет полезна, если Вы решили построить камин своими руками. Чертежи камина с размерами и таблицы приведены для большей наглядности.

Коэффициент полезного действия у каминов небольшой, поэтому следует точно уяснить: камин вам нужен в эстетических целях или для получения тепла. Если же для обогрева комнаты, значит, конструкцию камина нужно выбирать в зависимости от площади и объема помещения. Все размеры указаны в таблице.

Для того, чтобы камин не дымил, высота и сечение дымовой трубы должны соответствовать ширине, высоте и глубине топливного отделения. Высота топливника составляет 0,6 – 0,9 относительно его ширины, а глубина — 0,5 – 0,7 относительно его высоты. Для лучшей тяги и большей теплоотдачи заднюю стенку в топливнике с высоты в 1/3 наклоняют вовнутрь под углом 20°. Вверху топливник сужается, образовывая горловину, благодаря чему тяга усиливается. В горловине устанавливается заслонка, с помощью которой можно регулировать силу тяги. Заслонки бывают поворотные (более современные) и выдвигаемые. Выше заслонки дымоход делается в виде конуса, переходящего в верхней части в дымовую трубу (см. чертежи ниже).

Днище топочного отделения выкладывают из огнеупорного кирпича. Из этого же камня выполняется и нижняя часть боковых и задней стены. Очень удобно, когда в днище камина устанавливается металлический ящик для золы. В нем, на передней стенке, необходимо сделать отверстия для поступления воздуха под решетку. Для защиты кирпичной кладки от перегрева, на заднюю стенку топливника крепят металлическую плиту, которая, к тому же, очень обильно излучает поглощенное тепло.

Боковые стенки внутри пристенного камина выкладываются симметрично, под углом 45—60°относительно лицевой плоскости. Передняя стенка дымосборника поднимается вверх таким образом, чтобы, соединяясь с дымовой трубой, она плотно примыкала к боковым стенам. Задняя стенка дымовой коробки выстраивается вертикально, и без всяких наклонов и перепадов переходит в дымовую трубу.

Для обеспечения хорошей тяги важно, чтобы образовавшиеся во время горения газы в период прохождения по дымоходу охлаждались как можно меньше. Для этого стенки дымовой трубы должны быть выполнены соответствующей толщины. Если дымоход располагается внутри помещения, стенки необходимо выкладывать толщиной в полкирпича, а в случае наружного расположения дымохода — в кирпич.
Наиболее приемлемой формой сечения дымовой трубы является круглая, чуть похуже — квадратная, а прямоугольная — самая непрактичная, так как в прямых углах откладывается сажа и движение газов существенно затрудняется. Лучший вариант — это асбестоцементная или керамическая труба. Необходимо избегать наклона дымовой трубы, поскольку каждый наклон и поворот создает завихрение внутри дымового потока, тем самым тормозится движение газов. Если поворота избежать не удается, допустимое (не желательное) отклонение от уровня вертикали не должно превышать 30°. Увеличивать сечение дымохода не рекомендуется, так как проходящие по нему газы будут быстрее охлаждаться, но и делать его меньше чем 14X27 см по стандарту не разрешается.

Оголовок дымовой трубы, выступающий над крышей, должен иметь стенку толщиной не менее одного кирпича. Над оголовком дымохода должен быть коньковый навес, который легко будет обдуваться ветром. Дополнительно можно установить ветрозащитную насадку, которая не позволяет влиять метеорологическим условиям на тягу камина.

По способу горения и количеству выделяемого тепла сжигаемая древесина очень отличается. К примеру: дуб и клен относятся к породе твердой древесины, поэтому после сгорания угли долго сохраняют тепло. Мягкие породы древесины сгорают более интенсивно, образуя при этом много искр, а тепло от углей быстро развевается. Сосна и береза способствуют образованию сажи на стенках дымохода, а вот ольха и осина обладают даже свойством выжигать уже имеющуюся сажу в дымовой трубе.
Использовать сухие дрова не рекомендуется, так как сгорают они очень быстро.
Для получения приятного аромата можно использовать дрова из вишни, старой яблони или сжигать сухие ветки можжевельника.

Если вы заинтересованы в самостоятельном строительстве камина, то ниже по ссылке Вы найдете подробный проект готового камина.

Готовый проект углового камина с порядовкой на 28 страницах А4

Заказать же кладку камина у наших печников Вы можете в разделе Контакты.

Возврат к списку статей

Чертежи угловых каминов: подробное описание

На сегодняшнее время угловые камины довольно популярны, так как имеют ряд преимуществ перед другими видами. Они компактны и выгодны при обогреве нескольких помещений одновременно.

Угловой камин

Существует множество разнообразных схем для постройки каминов своими руками, но все эти камины работают по одному принципу. Рассмотрим достоинства угловых каминов перед другими видами.

• Во-первых, это расположение, благодаря которому не расходуется много свободного места в помещении, даже если сам камин имеет внушительные размеры.
• Во-вторых, он имеет свойство обогревать не одно помещение, а и 2–3 смежных комнаты.

При всех достоинствах у угловых каминов есть и определенные недостатки. Самым существенным является довольно сильная тяга, которая возникает, благодаря специфической конструкции камина. А слишком сильная тяга способствует быстрой растопке, интенсивному горению, хотя и предотвращает попадание дымных газов в помещение. К недостаткам конструкции стоит отнести маленькую теплоемкость.

Содержание

Угловой камин можно построить своими руками практически в любых помещениях (см. Угловой камин в интерьере). Но сначала нужно изучить стандартные чертежи угловых каминов, а потом сделать чертеж конструкции, которую планируется построить своими руками. Для выполнения работы нужно уточнить размеры конструкции.

Рассмотрим для примера конструкцию для маленького помещения площадью до 15 м². Как известно, от площади помещения зависят размеры топки. По рекомендуемым пропорциям при постройке каминов получается, что площадь топочного отверстия составит около 0,3 м².

Далее определим размеры топливника. Также воспользуемся рекомендуемыми пропорциями для маленьких каминов. Отношение высоты к ширине 2:3, следовательно, размеры топливника будут 56*40 см. Глубина топки в расчете 0,5–0,3 к высоте — около 25–29 см.

Для дымового отверстия размеры определяют, исходя из площади топливника. Она должна составлять 1/10–1/15. Для кирпичной трубы это будет 14*14 см, для круглой диаметр равен 10–13 см.

Камин, который будет рассмотрен, рассчитан с высотой трубы 3,5–4,0 м. Для лучшего отражения тепла предусмотрен наклон заднего зеркала камина. Над топливником будет выложен зуб, который предотвратит попадание сажи.

Главное, на что следует опираться, чтобы построить угловые камины, — это чертежи.

Рис.1. Угловой камин, Рис.2. Габариты топливникаРис.3. Камин, вид в разрезе: 1 – уровень заслонки, 2 – колосниковая решетка

Количество кирпичей надо посчитать поштучно после того, как изучен чертеж камина углового. Кирпич должен быть полнотелым, без недожога и пережога.

Если по какой-то причине нет возможности приобрести новый материал для постройки камина своими руками, допускается использование старого кирпича из разобранных печей, но в этом случае он должен иметь неповрежденные грани и быть тщательно очищенным от раствора.

Кладка топки производится шамотным кирпичом. Это особый вид строительного материала, состоящий на 70 процентов из огнеупорной глины и шамотного порошка. Сформованный кирпич подвергается обжигу при очень высокой температуре. Причем очень важно выдерживать температурный режим, так как если он будет нарушен, то кирпич может покрыться стекловидной пленкой. Нужно сказать, что наличие этой пленки сделает кирпич более прочным, однако, применять его для кладки печей и каминов нельзя, так как кирпич будет иметь плохое сцепление с раствором.

Шамотный кирпич можно узнать по внешнему виду. Поверхность кирпича шероховатая, а цвет – песочно-желтый

При приготовлении раствора песок должен использоваться заранее очищенный от пыли и мусора, не крупный.
Для кладки этого камина потребуется:

1. Щебень для фундамента — размером до 5–7 см.
2. Портландцемент марки 400.
3. Арматура диаметром 8-10 мм и 0,7 м длиной — 10–12 шт.
4. Дымовая заслонка.
5. Рубероид для гидроизоляции.
6. Колосники.
7. Песок.
8. Глина. Лучше использовать синюю, сухую или комками.

Послойный чертеж камина: порядовка

Таблица 1. Порядовка углового камина

Чертеж камина повышенной теплоотдачи

Чертежи каминов угловых бывают самые разнообразные по форме и размерам. Рассмотрим вариант углового камина повышенной теплоотдачи с размером топливника и эффективностью большей, чем в предыдущем чертеже.

Этот камин может быть построен  своими руками в домах со шлакоблочными, кирпичными, гипсоблочными и другими стенами и перегородками. Если его предполагается разместить у деревянной стены, то предварительно необходимо сделать противопожарную изоляцию своими руками. Для этого потребуется установить и закрепить на стене металлическую плиту с теплоизолирующей прокладкой от пола до верхнего уровня камина.

.

Рис. 4. Фасад и срез камина с повышенной теплоотдачей

Общий вид и разрез камина показан на рис. 4. Размеры топочной камеры — 62*52 см, глубина топливника — 39 см. Боковые стенки камина развернуты на 25 градусов, а задняя — вертикальная.

Камин угловой строится на своем фундаменте с гидроизоляцией, не связанным с общим фундаментом дома. Кладка камина делается из обычного керамического кирпича. Кладку трубы армируют стальной проволокой, диаметром в 2–3 мм.

Особенность этого камина в том, что внутри дымовой трубы проходит стальной короб и образуется пространство между кирпичной кладкой трубы и этим коробом. Благодаря этому дымовые газы нагревают это пространство, тем самым увеличивая теплоотдачу камина.

В том месте, где дымовая труба идет через чердачное перекрытие, делается противопожарная разделка, через которую проходит металлический короб. Выше нее выкладывается труба с размерами 26*13 см.

Для того чтобы построить этот тип камина (не учитывая дымовой трубы), вам потребуется:

Таблица 2. Количество материалов

Порядовка камина

Порядовка камина

Дымовая труба делается в виде короба из стали с сечением 260*130 мм. Вокруг этого короба кладется труба с зазором в 60 мм. В этом зазоре, который образуется между кирпичной кладкой и стальным коробом, свободно происходит циркуляция воздуха.

Воздух поступает через два отверстия, которые делаются на рядах 22 и 23. Затем прогретый воздух выходит через душники, которые установлены почти под потолком. Еще больше увеличит теплоотдачу поступление наружного воздуха через отверстие в стене на уровне 22-го и 23-го рядов кладки (см. Угловой камин – порядовка).

Но этот вариант возможен только тогда, когда камин примыкает к перегородке с вентиляционным каналом или установлен у наружной стены.

Если производится забор воздуха снаружи, то воздухозаборные отверстия на передней стенке трубы не делают, следуя кладке с 24-го ряда порядовки.
Задвижку для дымовой трубы можно сделать в кирпичной кладке выше междуэтажного или чердачного перекрытия.

Чертеж камина с высокой аркой

Рассмотрим еще один вариант выкладки углового камина.

Чертеж углового камина с высокой аркой

Как и для того, чтобы построить вышеописанные камины угловые, чертежи являются неотъемлемой частью постройки и этого экземпляра. Никаких принципиальных отличий, как в выкладке, так и в технологии постройки, нет.

Основное отличие — это высокая и большая каплеобразная арка, которая опирается на вертикальные стенки портала топливника. Боковые стенки камина наклонены. Задняя стена сначала прямая, а примерно с половины высоты арки делается под наклоном и образует зуб, во избежание попадания сажи в топку.

Внутренняя часть топливника выкладывается огнеупорным кирпичом. Дымовая труба круглая, утепляется и обкладывается кирпичной кладкой. В ее начале устанавливается заслонка. Для извлечения прогоревших углей и золы предусмотрен выдвигающийся зольный ящик.

Итак, существуют разные варианты угловых каминов, которые можно построить своими руками. При выполнении работы самостоятельно, лучше воспользоваться готовыми чертежами. Но это не всегда возможно из-за особенностей помещения. В этом случае, придется делать чертежи своими руками с учетом всех нюансов или заказать изготовление чертежей для камина профессионалам.
