Ленточный фундамент: глубина заложения, таблицы и расчет

Содержание статьи:

1. Факторы, влияющие на глубину заложения
2. Незаглубленный ленточный фундамент

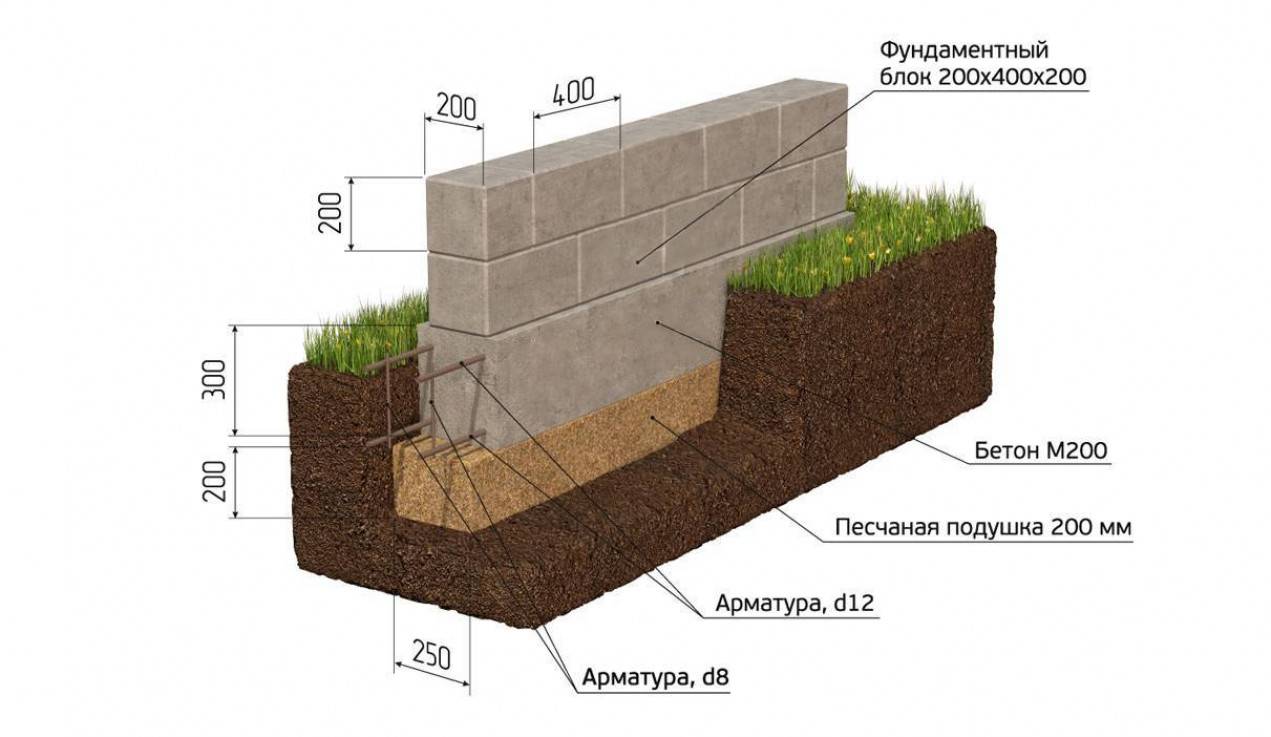

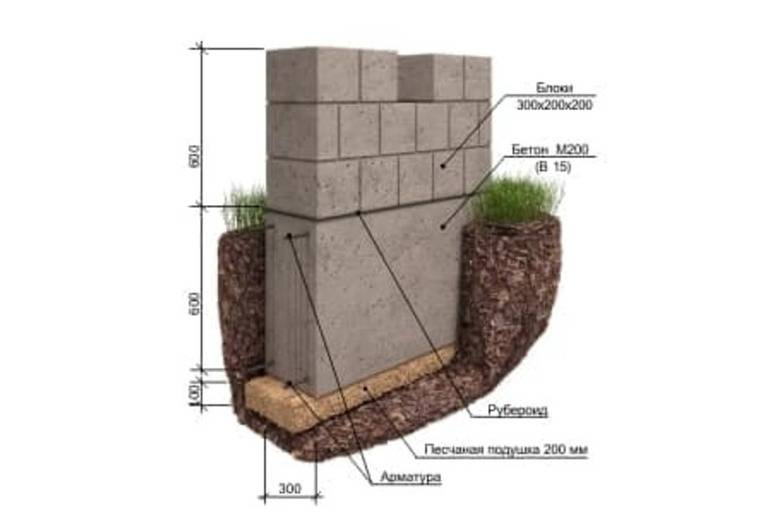

3. Мелкозаглубленный ленточный фундамент
4. Заглубленный ленточный фундамент
5. Как уменьшить глубину заложения ленточного фундамента

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

1. Незаглубленные
2. Мелкозаглубленные
3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

• Глубина промерзания грунта
• Тип грунта
• Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Глубина фундамента частного дома | KedrPrime

Главная » Полезная информация » Какой глубины должен быть фундамент для частного дома?

Глубина закладки фундамента под дом является важнейшим параметром, расчёт которого требует учёта сразу нескольких факторов. Если на этом этапе допустить ошибку, основание не выдержит воздействующих на него нагрузок. В результате проявятся такие дефекты, как проседание, выталкивание из грунта, деформации, растрескивание, перекосы. Любой из этих дефектов приведёт к сокращению срока службы всего здания, повышению аварийности, а также заставит выполнить ремонт, усиление или полную реконструкцию фундамента.

Важность правильной глубины закладки фундамента

Для начала в общих чертах обозначим, зачем вообще нужно заглублять фундамент. На это есть на самом деле несколько причин:

• Непосредственно на поверхности большинства строительных участков имеется слабая, рыхлая, нестабильная почва, которая не сможет выдержать даже незначительную весовую нагрузку.
• В процессе эксплуатации фундамент испытывает не только направленную вниз нагрузку. На основание также действуют боковые силы, которые пытаются наклонить конструкцию, либо сломать её. По этой причине фундамент должен дополнительно «опираться» на грунт боковыми сторонами.
• В зимнее время грунт под зданием промерзает до определённой глубины, которая зависит от климатических условий региона. Когда содержащаяся в почве влага замерзает, она превращается в лёд и, соответственно, расширяется. В результате грунт приподнимается, выталкивая неправильно заглублённый фундамент. Происходит это неравномерно, что и приводит к разрушению основания, а затем и стен постройки.
• Частные дома строятся из разных материалов — кирпича, блоков, древесины. Ещё проекты отличаются этажностью и архитектурой. Поскольку они имеют разный вес, нагрузка на фундамент передаётся тоже разная. Чтобы компенсировать этот фактор, основание выбирается не только по типу, а и по глубине залегания.

Это лишь небольшая часть причин, из-за которых фундамент частного дома нуждается в расчёте глубины закладки.

Критерии расчёта глубины фундамента

Профессиональный расчёт глубины закладки фундамента под частный дом осуществляется с учётом следующих факторов:

• Тип фундамента.
• Состав и тип местной почвы.
• Глубина залегания плотных прочных слоёв.
• Особенности рельефа (перепады высоты).
• Глубина промерзания грунта.
• Глубина залегания грунтовых вод.
• Изменение уровня грунтовой воды в зависимости от сезона.
• Материал строительства дома.
• Этажность постройки.
• Бюджет на закладку фундамента.

Поскольку в рамках одного материала невозможно полноценно рассмотреть все факторы, предлагаем краткую сводку рекомендаций, которые подходят для большинства встречающихся случаев.

На какую глубину закладывать фундамент частного дома?

При расчёте глубины фундамента для частного дома учитывайте следующие рекомендации:

• Самый популярный ленточный фундамент может быть мелкозаглублённым и заглублённым. В первом варианте глубина составляет порядка 50-70 см, и подходит он для лёгких зданий, строящихся на прочных стабильных грунтах. Заглублённая лента может иметь глубину до 170 см и больше. Такой фундамент нужен для тяжёлых каменных и бетонных построек. Глубина рассчитывается таким образом, чтобы основание фундамента оказалось ниже уровня промерзания почвы.
• Плитный фундамент под частные дома обычно не заглубляется более, чем на 40 см.
• Блочный фундамент хоть и является аналогом ленточного монолитного, однако закладывается он, как правило, гораздо глубже — от 120 до 180 см.
• При расчёте заглублённых оснований берётся во внимание глубина промерзания грунта. Фундамент закладывается так, чтобы его подошва была на 10% глубже нижней точки промерзания.
• На сыпучих и других нестабильных грунтах целесообразно использовать мелкозаглублённый плитный фундамент.
• На глинистой или болотистой местности применяются свайно-ростверковые фундаменты, опоры которых могут достигать глубины 2,5 метров.

Чтобы правильно рассчитать глубину закладки фундамента под конкретный проект и с учётом особенностей участка, лучше всего обратиться к специалистам. Это дешевле, чем в будущем исправлять допущенные из-за незнания ошибки.

Выберите проект дома!

Другие статьи

Зачем нужна гидроизоляция фундамента?

Основой любого частного дома или коттеджа является фундамент. Его задача заключается в равномерном распределении весовой нагрузки здания на грунт. По сути, от надёжности и долговечности фундамента зависит общий срок службы дома. …

Читать далее…

Как подготовить участок под строительство?

В предварительной подготовке нуждается любой участок, который планируется под строительство жилого дома. Это необходимо для того, чтобы избежать бессмысленных потерь времени и денег. Базовая подготовка включает в себя выполнение …

Читать далее…

Строительство дома зимой — плюсы и минусы

С наступлением зимы строительство жилых домов не прекращается. Более того, по нескольким критериям начинать в этот период года даже выгодно. Есть и недостатки, которые приходится учитывать. Но все они давно известны, а значит — предсказуемы …

Читать далее…

Как определить глубину фундамента?

🕑 Время чтения: 1 минута

На глубину заложения влияет множество факторов. такие как тип почвы, уровень грунтовых вод, нагрузки от конструкции, несущая способность и плотность почвы и другие факторы. Минимальная глубина фундамента рассчитывается по формуле Ренкина, когда несущая способность грунта известна по отчету об исследовании грунта.

Как определить глубину фундамента?

Общие факторы, которые следует учитывать при определении глубины фундамента:

1. Нагрузка, приложенная от конструкции к фундаменту
2. Несущая способность грунта
3. Глубина уровня воды ниже поверхности земли
4. Типы грунта и глубина слоев в случае слоистого грунта
5. Глубина прилегающего фундамента

90 025

Следует учитывать минимальную глубину фундамента, чтобы гарантировать, что грунт имеет требуемую безопасную несущую способность, как предполагается в проекте. Тем не менее, рекомендуется провести исследование почвы, прежде чем принимать решение о глубине фундамента.

В отчете об исследовании грунта будет предложена глубина фундамента, основанная на типе сооружения, свойствах грунта, глубине уровня грунтовых вод и всех других переменных, которые необходимо учитывать. В отчете об исследовании грунта указывается несущая способность грунта на разных уровнях и в разных местах.

Глубина фундамента

Если отчет об исследовании грунта недоступен, глубина фундамента должна быть выбрана таким образом, чтобы на нее не влияли набухание и усадка грунта из-за сезонных изменений. Глубина фундамента также должна учитывать глубину грунтовых вод, чтобы предотвратить и размыть под землей.

Для фундамента рядом с существующим фундаментом. Необходимо убедиться, что давление фундаментов не совпадает, если глубину нового фундамента необходимо принять ниже глубины существующего фундамента.

Фундамент не следует укладывать на небольшую глубину, учитывая воздействие мороза в странах с холодным климатом.

Формула Ренкина дает представление о минимальной глубине фундамента на основе несущей способности грунта.

Формула Ренкина

Где h = минимальная глубина фундамента

p= общая несущая способность

= плотность грунта

= угол естественного откоса или внутреннее трение грунта.

Приведенная выше формула не учитывает рассмотренные выше факторы, а просто дает рекомендации по минимальной глубине фундамента, предполагая, что на фундамент не влияют такие факторы, как уровень грунтовых вод, воздействие мороза, типы и свойства грунта и т. д., как обсуждалось выше. В этой формуле не учитываются нагрузки от конструкции на фундамент.

Из формулы Ренкина видно, что глубина фундамента зависит от несущей способности грунта, поэтому при увеличении несущей способности грунта увеличивается и глубина фундамента.

Расчет глубины фундамента

Общая несущая способность грунта = 300 кН/м ²

Плотность грунта = 18 кН/м ³

90 002 Угол естественного откоса = 30 градусов

Тогда минимальная глубина фундамента

= 1,85 м

Конструкция фундамента [PDF]: глубина, ширина, планировка и земляные работы

🕑 Время прочтения: 1 минута

Процедура устройства фундамента начинается с принятия решения о его глубине, ширине, а также разметке разметки котлована и осевой линии фундамента. Фундамент представляет собой часть конструкции ниже уровня цоколя, непосредственно контактирующую с грунтом и передающую нагрузку надстройки на грунт.

Как правило, ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, ее также засыпают земляной засыпкой. Эта часть конструкции не контактирует с воздухом, светом и т. д., иначе говоря, это скрытая часть конструкции.

Фундамент представляет собой конструкцию, построенную из кирпичной кладки, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки на большую площадь.

Содержимое:

• Глубина фундамента
• Ширина фундамента / фундамента
• Процедура устройства фундамента
• Меры предосторожности при проектировании фундамента
• Соотношение бетона и раствора для фундамента 9001 6
• Безопасная несущая способность грунта
• Меры предосторожности при раскопках фундамента
• Процедура разбивки/разметки
  • Преимущества Разметка столбов для разметки зданий
• Недостатки Выполнение строительных работ без разметки
• Оборудование для раскладки
• Часто задаваемые вопросы по конструкциям фундаментов

900 99

Глубина фундамента

Глубина фундамента зависит от следующих факторов:

1. Наличие достаточной несущей способности.
2. Глубина усадки и набухания глинистых грунтов из-за сезонных изменений, которые могут вызывать значительные подвижки.
3. Глубина промерзания в случае мелкого песка и ила.
4. Возможность земляных работ поблизости
5. Глубина залегания грунтовых вод
6. Минимальная практическая глубина фундамента не должна быть менее 50 см. Чтобы разрешить удаление верхнего слоя почвы и изменения уровня земли.

Следовательно, рекомендуемая глубина фундамента составляет от 1,00 до 1,5 м от первоначального уровня земли.

Ширина фундамента/фундаментов

Ширина фундаментов должна определяться в соответствии с проектом конструкции. Для легконагруженных зданий, таких как жилые дома, квартиры, школьные здания и т.п., имеющих не более двух этажей, ширина фундамента приведена ниже:

1. Ширина цоколя не менее 75 см для стены толщиной в один кирпич.
2. Ширина цоколя не менее 1 метра для полуторакирпичной стены.

Порядок устройства фундамента

Ниже приведены процессы, выполняемые при фундаментных работах:

1. Земляные работы в траншеях для фундамента.
2. Разметка цементобетонная.
3. Укладка фундамента в случае конструкции с плотом или колонной.
4. Лейк против термитов.
5. Выложить кирпичную кладку до уровня цоколя.
6. Нанесите на стены влагостойкий слой.
7. Насыпка земли вокруг стен
8. Насыпка земли на строительной части до требуемой высоты в соответствии с уровнем цоколя.

Рис.1: Земляные работы для фундамента стеныРис.2: Бетон в фундаментеРис.3: Бетон и кирпичная кладка в фундаменте стеныРис.4: Бетон и кирпичная кладка в фундаменте Заполнение фундамента

Меры предосторожности при проектировании фундамента

• Фундамент должен быть рассчитан на передачу комбинированной статической нагрузки, приложенной нагрузки и ветровой нагрузки на грунт.
• Интенсивность полезной нагрузки от давления на грунт не должна превышать безопасную несущую способность.
• Фундамент должен быть спроектирован таким образом, чтобы осадка на грунт была ограниченной и равномерной под всем зданием во избежание повреждения конструкции.
• Вся конструкция фундамента, надстройки и характеристики грунта должны быть изучены для получения экономии при строительных работах.

Бетон и раствор Соотношение для фундамента

• Цементобетон 1:8:16 обычно используется в фундаменте стен при строительных работах.
• В случае цементного бетона для столбов, соотношение 1:4:8 является наилучшим рекомендуемым соотношением для фундамента.
• Для кирпичной кладки в качестве нагрузки используется цементный раствор от 1:4 до 1:6.

Для фундаментов колонн и стропильных плит до уровня цоколя используется цементобетон 1:2:4 или 1:1,5:3.

Сейф Несущая способность Почва

Сухой крупный и хорошо просеянный плотный песок имеет максимальное сопротивление сдвигу и максимальную несущую способность. Как правило, затопленный грунт и глина обладают меньшей несущей способностью.

Фундамент Меры предосторожности при земляных работах

Глубина и ширина фундамента должны соответствовать проекту конструкции.

• Минимальная глубина фундамента 1 метр в случае отсутствия проекта.
• Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченного на разметочных столбах.
• Сбрасывать вынутый материал/землю на расстоянии 1 метра от краев.
• Начинайте земляные работы, когда почва высохнет.
• Установите водяной насос для откачки дождевой воды.
• Уплотнить нижний слой фундамента.
• В фундаменте не должно быть мягких мест из-за корней и т.п.
• Выкопайте все мягкие/дефектные места и заполните выкопанную площадь бетоном/жестким материалом

Рис.5: Выемка фундамента в месте, где находится корень дереваРис.6: Выемка стены в опоре фундамента удалена

Процедура демаркации/планировки

Для демаркации здания рекомендуется следующая процедура:

1. Отметьте на земле исходную линию от центральной линии дороги или ближайшей постоянной постройки. Эта линия помогает обозначить фасад здания.
2. Используйте боковую структуру, дорогу, первую базовую линию или границу участка для обозначения боковых базовых линий здания.
3. Закрепите временные колышки по осевой линии стен/колонн с обеих сторон стен и колонн спереди и сзади.
4. Закрепите колышек по средней линии стен/колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
5. Проверьте диагонали квадрата или прямоугольника, образованного после установки колышков.
6. Соорудить разметочные столбы с помощью колышков на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
7. Отметьте осевую линию в верхней части разметочных столбов с помощью нити (сажа) или теодолита в больших проектах и ​​по диагонали, и проверьте другие размеры.
8. Размеченные по уровню столбы на всех углах здания.
9. Отметьте основания стен/колонн по чертежу на местности с помощью осевой линии, нанесенной на разметочные столбы.
10. Используйте мел, чтобы отметить траншею фундамента на земле.
11. Выкопайте фундамент стен/колонн до необходимого уровня и проверьте выемку с помощью осевой линии и выровняйте отмеченные столбы, чтобы избежать каких-либо осложнений в дальнейшем.

Рис.11: Выемка фундамента под стеной

Преимущества Маркировка столбов для планировки Здания

• Экономит время на повторные измерения и установку точки во время строительства.
• Повышает эффективность работы каменщика и бригадира.
• Точность можно проверить в любое время на любом шаге.
• Если обнаружена какая-либо ошибка, ее можно легко исправить на ранней стадии. Исправить ошибку потом очень сложно.
• Перекрестная проверка может быть выполнена старшим инженером за минимальное время.
• Поддерживается качественная работа.

Недостатки Выполнение строительства без макета

На некоторых участках работы подрядчик привозит металлоконструкции, устанавливает их на землю и начинает земляные работы. Со временем эти стальные детали просто выбрасываются. Таким образом, при выполнении дальнейших работ отсутствует надлежащая точка отсчета.

• Требуется дополнительное время для повторного измерения смещения.
• Точность нельзя проверить на ранней стадии, и исправить ее на более поздних стадиях будет очень сложно.
• Это связано с потерей времени и денег при исправлении. Это также приводит к плохому качеству работы.

Оборудование для Макет Настройка

1. Нивелир
2. Длинные гвозди
3. Молоток
4. Угловой
5. Стальная лента
6. Тонкая хлопчатобумажная нить
7. Кирпичи
8. Цемент
9. Сито-песок
10. Известковый порошок
11. Теодолит

Часто задаваемые вопросы s on Строительство фундаментов

Какова схема фундаментов?

Разметка – это процесс разметки места заложения новых зданий на местности.

Какова стандартная глубина фундамента?

Стандартная глубина простого основания или фундамента составляет 1,5 м.

Какие факторы влияют на глубину заложения фундамента?

1. Достаточная несущая способность.
2. Глубина промерзания.
3. Уровень грунтовых вод
4. Глубина усадки и набухания.
5. Ближайшие раскопки.

Какие материалы, инструменты и оборудование используются при планировке здания?

1. Нивелир
2. Длинные гвозди
3. Молоток
4. Угловой угол
5. Стальная лента
6. Тонкая хлопчатобумажная нить
7. Кирпичи
8. Цемент
9. Сито
10. Известковый порошок
11. Теодолит

В чем преимущества планировки фундамента?

• Экономит время на повторное измерение и установку точки во время строительства.
• Повышает эффективность работы каменщика и мастера.
