Сборка выдвижного ящика при помощи шкантов и минификсов
В данной статье описывается метод сборки выдвижного ящика из готовых заводских деталей, с размеченными отверстиями под шканты, минификсы и конфирматы. Из этого материала вы узнаете как собрать выдвижной ящик самостоятельно и легко сможете это сделать своими руками.
Обставлять свое жилище мебелью человек стал еще со времен постройки первого дома. Постепенно появлялись скамьи, столы, лежанки, которые со временем трансформировались в комфортные диваны, шкафы и кровати.
Было время, когда простой деревянный стул поражал своей изысканностью и красотой. Потом наступила эра унификации и все предметы мебели стали выполнять только свое функциональное назначение.
Но непреодолимое желание человека жить в комфорте и уюте заставляло искать новые формы и воплощать оригинальные идеи. Настоящим выходом стало производство корпусной мебели, в которой гармонично объединились привлекательность и простота, индивидуальность и доступность.
Теперь не составляет труда найти необходимое изделие, требуется только сноровка в его сборке и умение разбираться в мебельных деталях.
Много вопросов в этом деле почему-то возникает в частности при сборке ящиков, например для шкафа или комода, особенно если крепежными деталями являются минификсы. Разберемся?
Содержание
- Деталировка выдвижного ящика
- Сборка выдвижного ящика, установка шкантов
- Установка минификсов
- Прикручиваем конфирматы
- Установка ручек
- Прибиваем дно ДВП
- Установка направляющих на ящик
Деталировка выдвижного ящика
Итак, достаем наш ящик из упаковки и рассматриваем.
Если есть парные отверстия на боковинах, то значит наша конструкция будет крепиться при помощи минификсов. Более детально про установку самих минификсов с нуля написано в статье Установка мебельного эксцентрика.
Кроме них будем использовать конфирматы, шканты и мебельный клей, шурупы и гвоздики.
Для начала распределим наш ящик на полу в развернутом виде, чтобы было понятно где какая часть.
Деталировка ящика
Сборка выдвижного ящика, установка шкантов
Затем в самое большое отверстие тыльной части (оно не сквозное) наливаем клей и вставляем шкант. Он должен входить плотно без перекосов (сам процесс подготовки углублений под шканты описан в статье по сверлению отверстий)
Установка шканта
Устанавливаем боковину на шкант и слегка надавливаем на нее, чтобы планка плотно села на место. То же самое проделываем и с другой боковиной.
Устанавливаем боковину на шкант
В лицевой панели ящика с внутренней стороны тоже есть отверстия под разные крепления, в том числе под шкант и минификс.
Установка минификсов
Уточним, что же такое минификс.
Минификс — это крепление, состоящее из двух частей – штифта и эксцентрика. Первый похож на винт и служит для плотной установки с помощью резьбы в панель, а эксцентрик монтируется в боковую часть. Его функциональная обязанность – захватить штифт и притянуть посредством поворота лицевую панель
Шкант устанавливаем аналогично вышеописанному, а штифты вкручиваем отверткой в предназначенные для них отверстия с внутренней стороны панели.
Установка штифта при сборке мебельного ящика:
Теперь установим эксцентрики. Находим в боковинах соответствующие отверстия (обычно они расположены с одной и той же стороны обеих боковых частей) и вставляем в них эту крепежную деталь. Устанавливать надо таким образом, чтобы полость внутри эксцентрика совпадала с выходом отверстия под штифт.
Соединяем панель и остальную часть конструкции, совмещая шкант и штифт с предназначенными для них отверстиями. Чтобы крышка плотно села на шкант можно простучать молотком по месту соединения.
Делать это надо аккуратно и через толстый кусок картона или ткань, свернутую в несколько слоев.
При шкантовом соединении нельзя прилагать чрезмерных усилий при работе молотком, т.к. есть большая вероятность повреждения поверхности детали.
Настало время работы с эксцентриками. Отверткой с крестообразным жалом проворачиваем его по часовой стрелке, захватывая внутренней резьбой шляпку штифта и подтягивая тем самым панель в соединении.
Прикручиваем конфирматы
Далее заворачиваем все конфирматы специальным шестигранным ключом, который обычно идет в комплекте с крепежом. Если вам нужна подробная информация о том, как делать под них отверстия, можете ознакомиться со статьей Сверление под конфирматы.
Закручиваем конфирматы
Установка ручек
Сейчас можно досверлить отверстия под ручки на лицевой панели. Зачастую на фабрике этого не делают, поэтому приходится заниматься доработкой уже на этапе сборки.
Прибиваем дно ДВП
Со стороны дна полученного ящика прибиваем конструктивную часть из ДВП, предварительно выровняв четырехугольник по двум диагоналям
Очень важно, чтобы величины диагоналей были равны! В противном случае у вас будут проблемы в использовании мебельного ящика, он будет постоянно заедать при движении, а так же не полностью заходить
Прибиваем дно ДВП

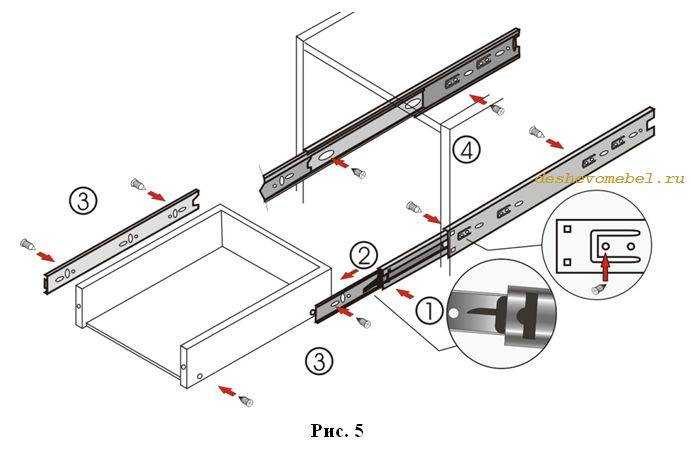

Установка направляющих на ящик

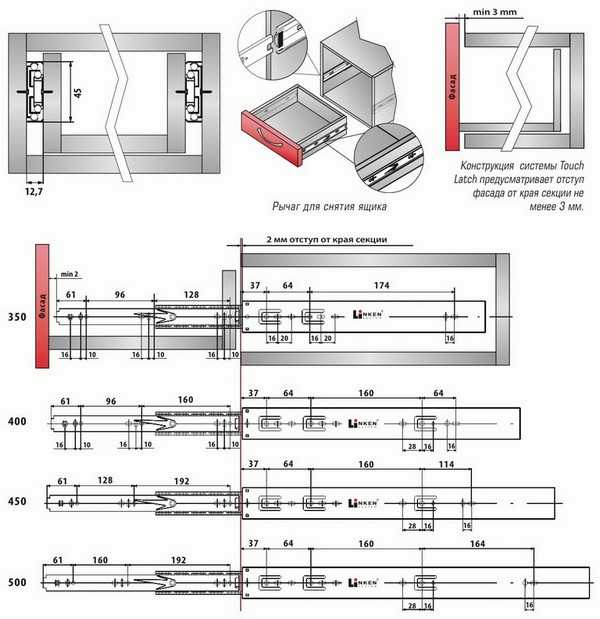

Последним этапом будет прикручивание направляющих для установки ящика в шкаф.
Они крепятся небольшими шурупами сквозь монтажные отверстия. В местах крепления на боковых сторонах ящика уже нанесены метки, по которым и производится закрепление направляющих.
Если вы не знаете, как разметить детали и установить их, можете ознакомиться со статьей Установка телескопических направляющих.
Прикручиваем направляющие
Собрать ящик даже с незнакомыми креплениями совсем несложно, если предварительно ознакомиться с информацией по их применению.
Выдвижной ящик в собранном виде
Вот мы и собрали наш ящик. Для этого мы использовали уже готовые детали и предпочли соединение минификсами.
Минификсы – более надежный вид крепежа, который не дает конструкции расшататься и всегда предоставляет возможность укрепить соединение простым поворотом отвертки.
Теперь вы знаете, как собрать выдвижной ящик своими руками, и сможете это повторить в домашних условиях. Удачи!
Как правильно сделать выдвижной ящик. Практические рекомендации – Сделаем мебель сами
Здравствуйте друзья!
Сегодня хочу вам предложить обзор интересной темы.
Мы с вами поговорим о выдвижных ящиках, часто используемых при изготовлении кухонных гарнитуров.
Это очень часто проектируемый элемент, он может быть практически в любой мебели.
Его преимуществом является то, что им довольно удобно пользоваться.
Например, возьмем нижний кухонный модуль.
Если он содержит распашные дверцы, то для того, чтобы достать из него какой-нибудь предмет, нужно присесть на корточки (или сильно наклониться), после чего нужно найти этот предмет внутри короба.
Другое дело выдвижные элементы! Достаточно из любого положения их открыть – и сразу все его содержимое оказывается на виду.
Разумеется, себестоимость такого короба в сравнении с таким же, но с распашными дверцами сильно отличается (за счет количества используемого материала и встраиваемой фурнитуры), но отличаются они и в удобстве использования.

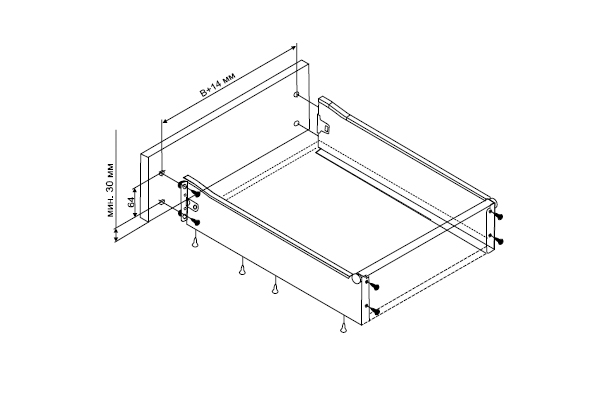

Сами ящики собираются определенным образом (как показано на рисунке). Для расчетов их размеров необходимо знать две вещи:
- Размеры короба, в котором они должны быть установлены
- Зазор на направляющие, посредством которых они крепятся к нему
Размер короба влияет на все параметры рассматриваемого нами выдвижного элемента: На его ширину, глубину и высоту.
Зная общую ширину, мы можем узнать внутренний проем. А раз так, то зная допуски на установку выдвижной фурнитуры, можно определить общую ширину ящика.
Приобретая фурнитуру, нужно, по возможности, смотреть в их инструкции, либо в каталоги производителя. Но стандартный зазор на направляющие равен 13 миллиметров.
Содержание
- Высчитываем общую ширину ящика
- Теперь поговорим о глубине ящика
- Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль

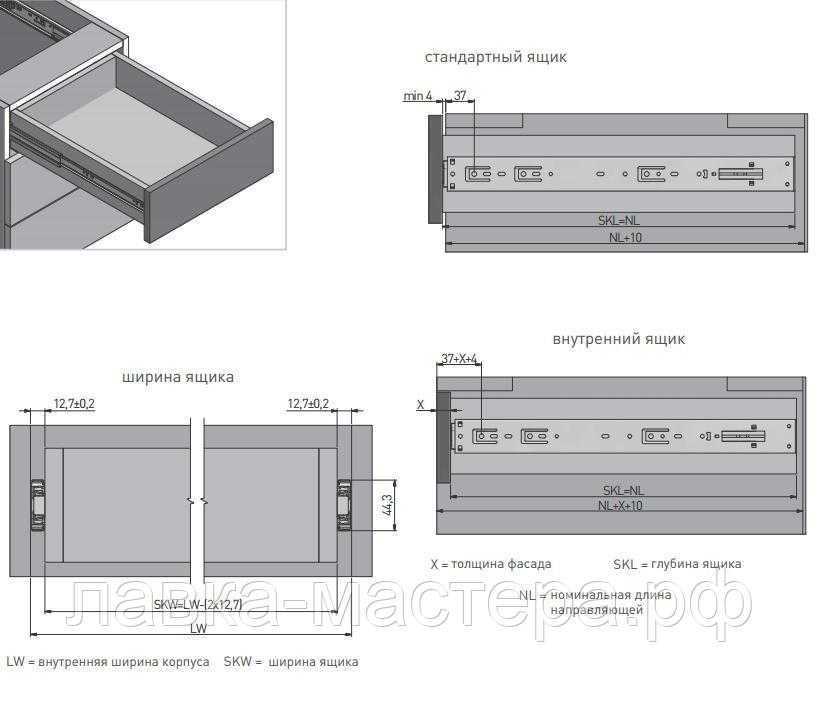

Sящ=S-32-26 (мм), где S – общая ширина короба, 32мм – ширина двух боков короба, 26мм – два зазора по 13 мм на направляющие.
Но при расчете нам нужно определить размеры самих деталей, по этому, нам нужен размер X, а он равен:
Х=Sящ-32=S-32-26-32=S-90 (мм).
Так как в своем большинстве, корпусную мебель изготавливают из ДСП толщиной 16 мм, то для такого ДСП можно просто запомнить формулу:
Х=S-90 (мм), где Х – размер детали ящика, S – общая ширина короба.
Аналогично, для ДСП толщиной 18 мм, формула будет выглядеть так:
Х=S-98 (мм)
Теперь поговорим о глубине ящика
Обычно, этот размер должен соответствовать размеру устанавливаемой на него направляющей.
Короб (под них) проектируется исходя из размеров тех же направляющих (250мм-300мм-350мм-400мм-450мм-500мм-550мм-600мм).
К этим размерам еще добавляются допуска на «ход» самого элемента (5-10 мм), и, в случае необходимости, на ребра жесткости (20мм), если таковые имеют место быть.
Высота определяется исходя из высоты всех фасадов, проектируемых на этот модуль
Детали крепятся друг к другу конфирматами (до 150 мм – по одному конфирмату на угол, свыше 150 мм – по два).
Дно делается из ДВП, которое набивается гвоздями (h=20мм), после чего, усиливается саморезами (16х4, 16х3,5).
Крепление дна – это ответственный момент в процессе сборки. Дело в том, что оно, кроме своего прямого назначения, еще дает жесткость всей конструкции, и фиксирует ее размеры.
По этому, «наживив» гвоздями дно к ящику, нужно убедиться, что его диагонали одинаковы (это – очень важный момент).
Иногда дно проектируется из ДСП, но тогда конструкция получается довольно тяжелой. В этом случае, для придания ей правильной геометрии, дно делают вкладным (заключенным между ее деталями).
Его размеры лучше делать на 1 мм меньше внутренней ширины и глубины (так при распиле листа, детали делаются с допуском +1мм).

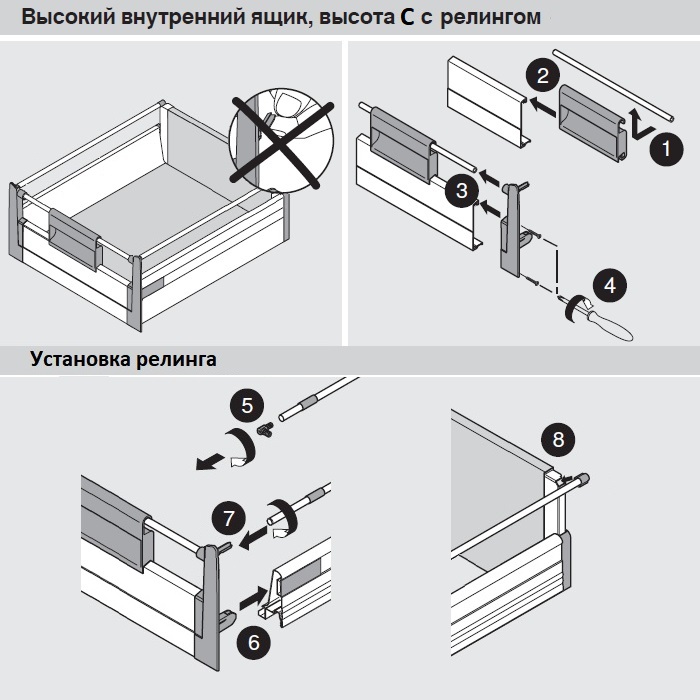

Существуют так же почти готовые решения (для их сборки достаточно иметь одну деталь из ДСП – дно), например, самбоксы или тандембоксы.
Для информации: самбоксы – это «ерунда» из разряда роликовых направляющих, а тандембоксы – это качественная система с самодоводчиком, не дешевая и довольно надежная.
На видео, расположенном внизу, показан пример сборки выдвижного ящика под телескопические направляющие.
Дно из ДВП, делается из остатков, оставшихся с предыдущих заказов.
youtube.com/v/nK1aXdJP6bM?fs=1&hl=ru_RU»/>
В “гаражных” условиях, все это делается довольно просто, так как показано на видео.
На этом все, до встречи.
How to Build Drawers-{Полное руководство по изготовлению ящиков}
В этом посте я делюсь с вами своим подробным руководством о том, как сделать ящики для шкафов и мебели!
.
Я знаю, что здесь я в меньшинстве, но я люблю собирать ящики. Он никогда не устареет, и я люблю добавлять их к мебели, которую изготавливаю, когда только могу.
Но, я знаю, для многих изготовление ящиков кажется пугающим и разочаровывающим.
Я подробно описываю ВСЕ — от того, как рассчитать размер вашего ящика, до того, в какие отверстия на направляющих вставлять винты. ВСЕ. Я показываю вам ТОЧНО, как я это делаю каждый раз. Итак, если вы готовы начать делать ящики, давайте приступим к этому. Будьте осторожны, это длинный пост, но он ПОЛНЫЙ информации.
.
В качестве общего примечания, я буду говорить о шарикоподшипниках, боковых направляющих для ящиков только в этом посте. Это единственный вид, который я использую в своих проектах. Я обнаружил, что все остальные крайне разочаровывают. PS, если вам нравятся стол и комод, которые я показываю в этом посте, обязательно ознакомьтесь с этими постами здесь: Письменный стол и Комод своими руками.
Кроме того, я делаю все ящики из фанеры толщиной ¾ дюйма для ящика и фанеры толщиной ¼ дюйма для дна. При изготовлении, установке и сборке ящиков нужно следить за тем, чтобы все было выровнено и ровно.
Мне нравится использовать фанеру для изготовления ящиков, потому что тогда мне не нужно беспокоиться о скрученных или деформированных досках, вызывающих проблемы с выравниванием.
Кроме того, он выглядит СУПЕРЧИСТЫМ, а поскольку фанера почти не двигается так сильно, как массивная древесина, подверженная сезонным изменениям, она с меньшей вероятностью вызовет какие-либо напряжения, связанные с вытягиванием или толканием направляющих и т. д.
.
Ниже приводится точный процесс, который я использую для изготовления, измерения и установки выдвижных ящиков. Это не обязательно правильно или неправильно… это просто то, что работает для меня. Если вам нужна версия для печати, вы можете получить ее здесь:
Перейти к:
- Шаг 1: Определите высоту передней панели ящика
- Шаг 2: Установка направляющих ящика
- Шаг 3: Сборка ящиков
- Шаг 4. Установите выдвижной ящик на направляющие
- Шаг 5: Прикрепите фасады ящиков
Шаг 1: Определение высоты фасадов ящиков
Типы фасадов ящиков
Прежде чем мы сможем определить размеры фасадов ящиков, нам нужно рассмотреть различные варианты фасадов ящиков.
Во-первых, вам нужно определить, будут ли ваши фасады ящиков вставными или накладными. (См. этот пост для получения информации о вставке и наложении ) Затем вам нужно определить, каркасные у вас ящики или бескаркасные.
.
Вот несколько примеров:
Верхний ящик этого стола вставлен в рамку (обратите внимание, что он окружен рамкой со всех сторон). Обратите внимание, что ящики встроены, потому что они установлены внутри передней части шкафа. Нижние ящики имеют вставку без рамы (обратите внимание, что у шкафа ЕСТЬ лицевая рама, но отдельные ящики не имеют индивидуальной рамы).
Затем у нас есть полные накладные ящики, которые в данном случае не имеют рамок. Обратите внимание, что ящики висят НАД стенками шкафа и не имеют индивидуальной рамы.
Как определить размер передней панели ящика?
Частично это связано с математикой, но частично с личными предпочтениями.
Я покажу вам два примера, чтобы помочь вам понять, как рассчитывать размеры.
.
Размеры выдвижных ящиков с внутренней рамой
Выдвижные ящики с внутренней рамой, безусловно, наиболее просты в расчетах. Просто измерьте отверстие рамы и вычтите ¼ дюйма из высоты и ширины, чтобы найти размер фасада вашего ящика. По сути, эмпирическое правило заключается в том, чтобы между передней частью ящика и рамой оставалось пространство ⅛ дюйма со всех сторон.
Размеры бескаркасных ящиков
Однако, если ящики не имеют индивидуальной рамы, у вас есть варианты. А опции все усложняют.
.
В качестве примера рассмотрим этот кухонный шкаф. Я хочу три ящика, поэтому мне нужно три фасада ящика. Я хочу, чтобы два нижних были одинакового размера, а верхний — меньше. Я также хочу, чтобы эти фасады ящиков полностью накладывались ( см. этот пост для получения подробной информации о вариантах наложения / вставки ).
.
Поскольку они полностью накладываются друг на друга, передние панели ящиков будут закрывать всю переднюю часть шкафа, ЗА ИСКЛЮЧЕНИЕМ ⅛ дюйма со всех сторон ( подробности см. в этом посте ). Также должен быть зазор ⅛” МЕЖДУ фасадами ящиков.
.
Таким образом, высота моего шкафа составляет 31 дюйм, и я вычитаю верхний зазор ⅛ дюйма, нижний зазор ⅛ дюйма и два зазора ⅛ дюйма между фасадами ящиков, и у меня получается 30 ½ дюймов покрытия передней части ящика. Если я хочу, чтобы два фасада были высотой 12 дюймов, то 30 ½” – 12” – 12” = 6 ½” остается для фасада верхнего ящика.
Если вы делаете вставные фасады ящиков, идея точно такая же, за исключением того, что все ваши ящики должны входить ВНУТРИ проема, а не закрывать боковые стороны… как на нижней части этого комода , показанного здесь.
Если бы я хотел, чтобы все ящики были одинаковыми, я бы взял 30 ½ дюйма и разделил на 3, чтобы получить все фасады, которые должны быть 10 ⅙ дюйма, поэтому я, вероятно, округлил бы до 10 ⅛ дюйма, так как это ближайшее число на моей рулетке ха-ха.
Шаг 2: Установка направляющих ящика
Теперь, когда я определился с размерами передней панели ящика, я могу придумать, где установить направляющие. я использую Направляющие на шарикоподшипниках для всей моей мебели и шкафов. Они просты в использовании и легко настраиваются. Вот что я покажу в этом посте. К вашему сведению, вы можете приобрести их в Home Depot или в Интернете по адресу Amazon , Rockler и многих других розничных продавцов.
.
Направляющие с шарикоподшипниками бывают разных размеров — обычно с шагом 2 дюйма, таким образом, 10 дюймов, 12 дюймов, 14 дюймов и так далее, обычно до 24 дюймов в длину. Вы можете купить их с механизмом плавного закрывания или без него. Вы можете выбрать слайд любого размера, если он такой же длины или короче, чем глубина того, во что вы его устанавливаете.
.
Если передняя часть вашего ящика будет вставлена в шкаф, вы также должны принять во внимание, что это отодвинет направляющую назад на толщину передней части вашего ящика.
Так что в этом случае, если у меня есть шкаф глубиной 22 дюйма и фронтальная часть выдвижного ящика толщиной ¾ дюйма, я больше не могу использовать направляющую 22 дюйма. Я должен пойти с 20-дюймовым слайдом или короче.
Как и где установить направляющие ящика?
Я получаю много вопросов о приспособлениях для крепления направляющих. я ничего не использую. Когда это возможно, я переворачиваю свои шкафы или предмет мебели на бок, чтобы установить направляющие, вместо того, чтобы делать это, когда предмет стоит. Так гораздо проще измерить и установить, так что ничего не двигается во время закручивания винтов.
Я кладу шкаф, измеряю, отмечаю, затем использую угольник, чтобы провести линию от этой отметки до передней части шкафа. Затем я выравниваю слайд с отметкой и прикручиваю на место.
.
Я всегда начинаю снизу и продвигаюсь вверх. Я устанавливаю первый слайд полностью в нижней части шкафа. ИЛИ, если у него есть рамка, я устанавливаю затвор так, чтобы нижняя часть была на одном уровне с нижним отверстием рамки.
.
Поскольку я уже знаю высоту фасада моего ящика, я могу довольно легко придумать, где установить направляющие. Давайте еще раз посмотрим на этот пример кабинета. Я выделил серым цветом фасады ящиков, чтобы дать вам наглядность.
.
Фасад моего нижнего ящика 12 дюймов. Чтобы упростить задачу и дать мне достаточно места для маневра, я отмеряю от дна шкафа примерно на 1 дюйм выше, чем передняя часть ящика, то есть 13 дюймов. Вот где я монтирую следующий слайд.
Затем я делаю то же самое для следующего слайда над ним, просто добавляю две лицевые стороны под ним плюс дополнительный дюйм — так что 12 дюймов + 12 дюймов + 1 дюйм = 25 дюймов. Пока вы очищаете переднюю часть ящика под ним, не имеет значения, где вы размещаете слайд, если он одинаков с обеих сторон шкафа.
.
То же самое относится и к выдвижным ящикам, просто измерьте ВНУТРЕННЮЮ часть проема и СНАРУЖНУЮ сторону шкафа.
Врезной и накладной монтаж
Если вы используете накладные фасады ящиков, устанавливайте направляющие заподлицо с передней частью шкафа.
Но, если вы используете фасады вкладных ящиков, устанавливайте их на толщину передней ВСТАВКИ от передней части шкафа. Как правило, передняя панель имеет толщину ¾ дюйма, поэтому установите ее на расстоянии ¾ дюйма от переднего края шкафа.
Как правило, эти направляющие для ящиков на шарикоподшипниках имеют отверстия с горизонтальными прорезями на детали, которая крепится к шкафу, и отверстия с вертикальными прорезями, которые крепятся к ящику.
.
Это дает вам возможность регулировать выдвижной ящик в обоих направлениях по мере необходимости. Я никогда не использовал горизонтальные прорези для регулировки, поэтому, когда я устанавливаю их в корпус, я использую круглые отверстия, чтобы удерживать их на месте.
Просто раздвиньте направляющую и прикрепите шурупами ⅝ дюйма к дереву.
вставляется в шкаф не менее чем в трех местах.
Нужны ли мне распорные блоки?
Все, что было до этого, предполагало бескаркасные шкафы или внутреннюю часть шкафа заподлицо.
.
Но, если у шкафа или предмета мебели есть лицевая рама, которая закрывает часть внутренней части шкафа, как показано ниже на этом хранилище des k, вам потребуется установить распорный блок, чтобы вы могли установить выдвижной ящик заподлицо с отверстием в раме, чтобы он мог выдвигаться и входить.
Вы установите распорные блоки в соответствии с указанными выше размерами, а затем установите на них направляющие, как показано на рисунке.
Шаг 3. Сборка ящиков для ящиков
Итак, теперь, когда направляющие на месте, пришло время построить ящики.
Высота ящика
Как и в случае с размерами фасада ящика, есть два основных варианта, с которыми вы можете столкнуться. У вас либо есть рамка вокруг ящика, либо нет. В этом примере с этим столом обратите внимание, что нижние ящики шкафа не имеют рамок, а верхние имеют.
Для ящиков с рамой: Если у моих ящиков есть рамки, я удостоверяюсь, что высота моего ящика как минимум на 1 дюйм короче высоты моего отверстия, чтобы у него было достаточно места для открывания и закрывания.
.
Для ящиков без рамы: Если у моих ящиков нет рамок, я делаю их примерно на 2-3 дюйма короче передней части ящика. Это не «правило», это просто то, что я обнаружил, хорошо работает для меня.
Длина и ширина ящика для ящика
Чтобы вычислить длины, необходимые для того, чтобы вырезать все детали для изготовления ящика, вам потребуются только два измерения.
.
Вам нужна длина ваших направляющих (например, если вы используете 16-дюймовые направляющие, длина будет 16-дюймовой… довольно просто) и ширина отверстия, в которое вы планируете вставить ящик. Это дает вам ДЛИНЫ, чтобы вырезать свои части.
.
Бескаркасные шкафы
Итак, давайте снова возьмем этот пример. Это бескаркасный кухонный шкаф, в который я вставляю три ящика. Я использую 22-дюймовые направляющие для ящиков, а ширина открытия равна X (помните X из класса алгебры ??).
Общая ширина моего ящика должна быть на 1 дюйм МЕНЬШЕ, чем ширина моего проема — это дает место для направляющих ящика.
Теперь детали ящика нужно разрезать следующим образом. Боковые стенки из фанеры 3/4 дюйма, дно из фанеры 1/4 дюйма. 1/4-дюймовая фанера входит в пазы, вырезанные в ящиках, как показано, когда она собрана с карманными отверстиями. Я покажу это подробно позже.
Шкафы с лицевой рамой
Ранее я упоминал о добавлении распорных блоков в шкафы или мебель с лицевой рамой. То же самое применимо и в случае, когда у вас есть распорные блоки для слайдов, вам просто нужно убедиться, что вы измеряете между распорными блоками, а не внутри шкафа.
Как собрать ящик s
Я собираю ящики, используя фанеру толщиной 1/4 дюйма в выступах на боковых сторонах ящика. Если вы не хотите вырезать пазы, вы также можете просто приклеить и прикрепить скобами фанеру толщиной ¼ дюйма к нижней части ящика, ОДНАКО, вы должны иметь в виду, что это добавит ¼ дюйма к высоте ящика, поэтому вам, возможно, придется отрегулировать соответствующим образом.
.
Метод дадо показался мне чистым и сильным, поэтому я предпочитаю его. Я регулирую высоту лезвия настольной пилы на ¼ дюйма и вырезаю этот выступ на ½ дюйма с нижней стороны частей ящика.
.
Вы можете сделать несколько проходов обычной пилой на настольной пиле, чтобы получить толщину ¼ дюйма, или использовать пильное полотно ¼ дюйма и сделать один проход, или использовать фрезер и прямое сверло ¼ дюйма.
Я собираю боковые части, используя карманные отверстия ¾” и шурупы для дерева 1 ¼”, как показано на рисунке. Вы можете просмотреть любой из моих видеоуроков на YouTube (например, этот стол или этот комод ), где я что-то строю с выдвижным ящиком, чтобы увидеть процесс. Когда у меня есть три части вместе, я вставляю фанерную часть ¼ дюйма на место и прикрепляю последнюю часть.
Вы можете использовать угловой зажим или квадрат , чтобы удерживать детали под прямым углом при их сборке.
Но лучший способ убедиться, что ящик квадратный, — это убедиться, что фанерное дно толщиной ¼ дюйма имеет квадратную форму, прежде чем вставлять его. Оно должно быть довольно плотным и удерживать квадратные детали, если оно тоже квадратное.
Шаг 4:
Установите ящики на направляющие
Существует множество способов установки ящиков, но это быстро и хорошо работает. Я всегда начинаю снизу и первым устанавливаю нижний ящик. Я кладу обрезки фанеры толщиной 1/4 дюйма под короб ящика и немного расширяю ящик ящика и направляющие с обеих сторон.
Я выдвигаю направляющую и выдвижной ящик так, чтобы передний край направляющей был вровень с передним краем выдвижного ящика, и вкручиваю по одному ⅝-дюймовому шурупу с каждой стороны в вертикальное прорезное отверстие.
Затем, удерживая ящик на 1/4-дюймовых обрезках фанеры, я выдвигаю ящик и добавляю еще по одному винту с каждой стороны в круглое отверстие.
Затем я снимаю ящик с направляющей и добавляю еще один винт к задней части направляющей.
Чтобы снять ящик, выдвиньте его полностью, и на каждой направляющей будет по две вкладки. Один будет толкать вверх, а другой — вниз. Одновременно нажмите на эти выступы и выдвиньте ящик.
Затем вкрутите в конец винт либо в круглое, либо в прорезное отверстие.
Затем задвиньте ящик на место и при необходимости отрегулируйте с помощью винтов в вертикально прорезанных отверстиях. Обычно регулировка не требуется, но если и требуется, то отверстия для винтов имеют прорези — просто ослабьте винт, отрегулируйте, а затем снова затяните.
Чтобы добавить следующий ящик, я использую обрезки деревянных блоков, сложенных поверх ящика внизу, и следую той же процедуре. Я укладываю распорные блоки до тех пор, пока нижняя часть ящика не окажется выше, чем передняя часть ящика под ним — в основном ящику просто нужно очистить переднюю часть ящика под ним.
Шаг 5: Прикрепите
Передние панели ящиков
Существует множество способов центрирования и крепления передних панелей ящиков.
Но я не использую ни один из них (я знаю… я странный).
.
Я обнаружил, что самый простой способ прикрепить фасады ящиков — это положить деталь на заднюю часть и установить фасады на место, позволяя силе тяжести удерживать их там, где вы хотите, чтобы вы могли расположить их по центру.
.
Однако, если это невозможно, следующий самый простой способ — снять верхнюю часть, чтобы вы могли получить доступ к внутренней части ящиков, как показано ниже.
Я придерживаю фасады ящиков и проверяю зазоры по краям, стараясь сделать их как можно более ровными – они должны быть примерно ⅛″ со всех сторон.
.
Если я буду красить деталь, я приколю ящики на место, а затем использую пару 1 ¼″ шурупов, чтобы надежно прикрепить фасады изнутри ящика. Я могу замазать дырки от гвоздей, и никто не узнает.
Однако, если я не рисую, я избегаю штифтовых гвоздей и нахожу способ либо удерживать переднюю часть на месте, либо зажимать ее на месте, пока я завинчиваю ее изнутри.
Вот почему лучше по возможности не снимать верхнюю часть до тех пор, пока ящики не будут готовы.
Вот как измерить, установить и изготовить ящики. Я попытался втиснуть все, что я узнал из опыта за четыре года, в один гигантский учебник для блога. Уфф… это много.
.
Я буду с вами на 100% честен, хотя… это не наука. Ваши измерения не обязательно должны совпадать с тем, что я вам показал. На некоторых моих изображениях вы даже заметите, что раньше я размещал слайды выше, чем сейчас. И это сработало отлично! Этот пост предназначен быть руководством, а не сводом правил 🙂
.
Лучший способ освоиться с выдвижными ящиками — попробовать их!! Буквально всему, что я рассказал вам в этом посте, я научился сам, просто делая это. Так что я надеюсь, что это было полезно, но теперь вы должны ИСПОЛЬЗОВАТЬ его и освоиться с ним. Ты сможешь это сделать… Обещаю!
.
Так что, если вам понравился этот пост и вы хотите сохранить его на потом, обязательно закрепите его!
До новых встреч, друзья, счастливого строительства 🙂
Как установить направляющие для ящиков ‹ Build Basic
Несмотря на то, что существует множество типов направляющих для выдвижных ящиков, которые можно купить или изготовить, мне всегда тяготеют эти направляющие полного выдвижения на шарикоподшипниках.
Я обнаружил, что мне никогда не нужно беспокоиться о том, что ящик выпадет или заклинит, как это происходит с другими системами. При этом они также чрезвычайно просты в установке. Если вы еще этого не сделали, ознакомьтесь с нашим простым руководством по созданию ящиков своими руками (подсказка: фрезер или настольная пила не требуются!), а затем следуйте приведенным ниже инструкциям, чтобы установить и плавно выдвинуть ящик.
Примечание. Размеры и установка адаптированы к нашему учебному пособию по прикроватной тумбочке середины века.
- Обзор
- Инструменты
- Материалы
- Список вырезов
Стоимость: $12
Время: 20 минут
Сложность: Легко. После пары тщательных замеров эти направляющие ввинчиваются на место.
Рулетка
Карандаш
Линейка или линейка
Дрель/винтоверт
(1) Набор из двух шарикоподшипниковых направляющих полного выдвижения, размер которых соответствует внутренней глубине шкафа.
Примечание. Если вы строите ящик с помощью нашего руководства, мы будем использовать 14-дюймовые направляющие.
-Нет-
1. Отметьте расположение слайдов
Измеряя от внутренней поверхности пола шкафа, отметьте высоту 8¼ дюймов возле передней и задней стенок каждой боковой стенки. Используя метки и линейку, проведите ровную линию через стену на каждой внутренней стенке шкафа. Сделайте отметку на каждой линии на расстоянии 7/8 дюйма от переднего края шкафа. Это дает место для толщины передней панели ящика плюс 1/8-дюймовая вставка.
2. Разместите направляющие
Выровняйте нижний край первого слайда над линией, как показано на рисунке. Расположите передний край слайда за меткой рядом с лицевой стороной шкафа.
3. Установите направляющие
Крепко удерживая ползунок на месте, сдвиньте удлинитель вперед, пока не станут видны оба набора отверстий для винтов.
С помощью дрели/шуруповерта просверлите неглубокие направляющие отверстия в одном отверстии для винта рядом с передней и задней частью ползуна. Используя прилагаемые винты, прикрепите направляющую к внутренней части шкафа. Повторите шаги 2 и 3, чтобы установить вторую направляющую ящика на противоположной стороне шкафа.
4. Отметьте боковины ящика
С помощью рулетки отметьте центр высоты ящика на его внешних боковых стенках. (Примечание: этот ящик показан без лицевой панели ящика, которая будет установлена в конце этого урока.) С помощью линейки отметьте горизонтальную линию вдоль внешней стороны ящика с каждой стороны.
5. Установите удлинитель направляющей
Снимите съемную часть каждой направляющей ящика и поместите ее на соответствующую сторону ящика. Расположите направляющие так, чтобы они располагались по центру соответствующей линии и находились на одном уровне с лицевой стороной ящика, как показано на рисунке.
6. Прикрепите слайды к ящику
С помощью дрели/шуруповерта и винтов, прилагаемых к направляющим ящика, прикрепите направляющую к ящику.
7. Вставьте ящик
Держите ящик перед шкафом на одном уровне. Поместите концы направляющих, прикрепленных к ящикам, в направляющие внутри шкафа. Равномерно нажимая на каждую сторону ящика, задвиньте ящик на место. Первое скольжение внутрь иногда может быть немного жестче, но как только направляющие зацепятся, ящик должен плавно выдвигаться и входить обратно.
8. Установите лицевую панель ящика
Нанесите столярный клей на лицевую сторону ящика. При закрытом ящике расположите лицевую сторону ящика с одинаковыми зазорами вдоль верхнего и боковых краев. Используя зажимы, закрепите лицевую сторону ящика напротив ящика.
9. Прикрепите лицевую панель ящика
Осторожно выдвиньте ящик, а затем вверните 1-дюймовые винты через отверстия в ящике и в заднюю часть лицевой панели ящика, чтобы зафиксировать его на месте.
