устройство, как разобрать и сделать ремонт крана с одной ручкой, видео

Функциональные и стильные однорычажные смесители уже практически полностью вытеснили из современных ванн и кухонь стандартные краны – «елочки». Но, несмотря на то что запорная арматура отличается долговечностью, со временем элементы конструкции все равно изнашиваются. Ремонт вышедшего из строя крана с одной ручкой можно выполнить самостоятельно.

  • Устройство однорычажного смесителя
  • Виды смесителей с одним рычагом
    • Шаровые смесители
    • Конструкции с керамическим картриджем
  • Ремонт шарового смесителя
  • Разборка крана с керамическим картриджем
    • Ремонт переключателя «Душ/Ванна»
    • Замена пружины
    • Замена уплотнительных резинок

Для этого необходимо разобраться в его устройстве и следовать советам профессионалов. Понять, как быстрее и лучше разобрать и починить смеситель, поможет видео инструкция.

Устройство однорычажного смесителя

Краны с одной ручкой в эксплуатации очень просты. Управление напором и температурой воды легко осуществляется движением одной руки. Подняв джойстик вверх, можно усилить напор воды, а повернув его влево или вправо – сделать воду более горячей или холодной.

Такая простая регулировка объясняется конструкцией крана, которая состоит из следующих деталей:

  • крышка корпуса;
  • джойстик, ручка или рычаг смесителя;
  • корпус крана;
  • фиксирующая скоба;
  • излив с аэратором;
  • резиновые или силиконовые прокладки;
  • картридж сменного типа или шаровый механизм;
  • нижняя часть для подключения подводки.

Однорычажные смесители различаются конструкцией и внешним оформлением.

Виды смесителей с одним рычагом

По своему устройству краны для ванн такого типа могут быть двух видов.

Шаровые смесители

Основным элементов конструкции является полый стальной шар, который оборудован тремя отверстиями для протока воды. В корпус он устанавливается с помощью картриджной гильзы. Фторопластовые вставки конструкции создают необходимое уплотнение.

Напор воды обеспечивается за счет открытия и перекрытия отверстий в корпусе и шаре, а температура регулируется вариантами их совмещения.

К недостаткам шаровых смесителей относится:

  • быстрый износ резиновых уплотнителей;
  • низкая вероятность ремонта;
  • быстрое образование накипи на шаре;
  • относительно высокая стоимость.

Однако шаровые однорычажные краны отлично выдерживают перепады давления и гидравлические удары.

Конструкции с керамическим картриджем

В смесителях такого типа вместо шара используется картридж с блоком керамических пластин. Это гладкие детали, которые идеально примыкают к рабочей поверхности. Диски располагаются друг над другом и имеют отверстия, через которые проходит вода. Нижняя пластина расположена в корпусе картриджа, а верхняя подсоединяется к стержню управления. Когда ручка крана поворачивается, диски и их отверстия относительно друг друга смещаются, и происходит смешивание жидкости. При перемещении верхней пластины изменяется величина напора.

Современные однорычажные краны со сменными картриджами очень популярны и их охотно устанавливают в ванной и на кухне. Объясняется это долговечностью и относительно низкой стоимостью смесителей такого типа.

К недостаткам конструкций с керамическими элементами относится их чувствительность к различным включениям в воде. Накипь или мелкие частички песка быстро выводят оборудование из строя. Значительно увеличивает срок службы установка фильтров для очистки воды.

Ремонт шарового смесителя

Если установленный в ванной или на кухне кран подтекает или в нем слабый напор воды, то его разборку и ремонт можно произвести самостоятельно. Для этого необходимо подготовить следующие инструменты:

  • разводной и гаечные ключи;
  • комплект шестигранных ключей;
  • набор отверток;
  • нож;
  • пассатижи;
  • молоток.

При протекании крана понадобится замена уплотнителей, которые следует приобрести.

Разборка и ремонт производятся в следующем порядке:

  1. В квартире отключается водоснабжение.
  2. Со смесителя снимется заглушка и ручка. Для этого закрываются запорные клапаны, и с помощью шестигранника ослабляется винт.
  3. Нажать отверткой на выемку резьбового кольца и аккуратно повернуть кольцо против часовой стрелки. Чтобы не повредить водопроводные шланги, нужно проследить, чтобы шаровый кран не повернулся.
  4. Плоскогубцами очень осторожно удаляется купол и с него снимется пластиковое кольцо. Его нужно проверить на возможность свободного вращения, наличие грязи и целостность резьбового соединения.
  5. Достается и проверяется состоящий из черной и белой деталей пластиковый элемент. Черная деталь – это уплотнитель, повреждения которого могут привести к утечке воды из крана. Возможно, что решить проблему с ремонтом смесителя можно прочисткой уплотнителя. Но если вода все равно течет, то кран придется разбирать дальше.
  6. Простым движением вверх извлечь из смесителя шар и осмотреть его. Если его покрытие повреждено, то шар придется заменить. Загрязненный шар хорошо промывается.
  7. При установке нового шарового элемента нужно проследить, чтобы расположенный на его правой стороне вырез попал на выступ верхней части смесителя.
  8. С помощью пластикового наполнителя в слот стороны крана вставляется щит.
  9. Расположенные под черным уплотнителем пружины должны быть работоспособными. В противном случае их следует вытащить плоской отверткой и заменить на новые.
  10. Чтобы увеличить срок эксплуатации деталей, новые уплотнители можно смазать силиконовой смазкой.
  11. Для сборки отремонтированной шаровой конструкции все действия проводятся в обратном порядке.
  12. Если при включенном водоснабжении и закрытом кране вода капает из верхней части смесителя или из его основания, то, скорее всего, требуется замена прокладок на шаре. Для устранения протечки шар необходимо вытащить.
  13. Уплотняют шаровый элемент две прокладки, при повреждении которых вода может вытекать из закрытого крана. Маленькой плоской отверткой их нужно удалить и заменить, протерев предварительно смазкой.

Ремонт однорычажного шарового смесителя окончен. Разбирая кран, следует иметь в виду, что конструкции могут различаться, но самостоятельно разобрать можно каждую.

Разборка крана с керамическим картриджем

По внутреннему содержанию смесители для ванной и кухни практически не отличаются. Однако, чтобы снять узел с мойки, достаточно скрутить с крепежных шпилек две гайки или большую латунную гайку, расположенную с обратной стороны мойки. А для демонтажа конструкции над ванной понадобится сантехнический газовый ключ, с помощью которого отворачиваются гайки крепления к эксцентрикам.

Отключив воду и сняв смеситель, можно приступать к его разборке:

  1. Убрать с крана заглушку и выкрутить расположенный под ней шестигранник. В результате этого освободиться установленный в центре картриджа пластмассовый штырек.
  2. Движением верх извлекается рукоятка и достается защитный чехол. Если элементы прикипели, то потребуется помощь отвертки.
  3. Картридж находится под крышкой корпуса, которую пальцами нужно аккуратно выкрутить. Эта деталь очень хрупкая и если она не поддается, то следует очень осторожно воспользоваться подходящим инструментом.
  4. После снятия крышки корпуса картридж легко извлекается из конструкции. Если он поврежден, то разбирать его бесполезно. Следует купить и установить новый. Модели картриджей могут различаться, поэтому в магазин сантехники рекомендуется взять с собой поломанный элемент или его фотографию.
  5. С помощью гаечного ключа на изливе открутить аэратор и достать из него фильтр-сеточку. В ней обычно скапливается много мелких частиц, которые нужно тщательно вычистить.

Разборка и ремонт однорычажного смесителя с картриджем закончен. В дешевых кухонных кранах может треснуть основной корпус. В этом случае разборка конструкции бессмысленна. Треснувший смеситель с одной ручкой необходимо полностью заменить.

Ремонт переключателя «Душ/Ванна»

В смеситель с одним рычагом для ванной установлен переключатель, регулирующий подачу воды в душ и ванну. При износе его стоковой пружины становится невозможным возврат в стартовую позицию. А непригодность золотниковых прокладок может привести к одновременной подаче воды в душ и кран.

Замена пружины

Растянутую пружину в переключателе можно заменить на новую:

  1. Извлечь переходник и снять с него шток с накрученной пружиной.
  2. Снять старую пружину и с помощью плоскогубцев накрутить на шток новую.
  3. Переключатель собрать и установить на место.

Новую пружину для переключателя следует выбирать в диаметре меньше предыдущей. Изготовлена она должна быть из стали с гальваническим покрытием.

Замена уплотнительных резинок

Переключатель оборудован двумя прокладками. Если в негодность пришла верхняя прокладка, то заменить ее можно, не разбирая конструкцию. Нужно будет просто снять декоративный колпачок, вытащить износившуюся резинку и на ее место установить новую. Но если причина неисправности кроется в нижнем уплотнителе, то золотниковый переключатель придется разбирать. Для этого следует:

  1. Установить рычаг смесителя в закрытое положение.
  2. Отсоединить гибкий шланг.
  3. Под декоративной крышкой открутить винтовое крепление и вытащить кнопку.
  4. Извлечь из корпуса крана золотник.
  5. Снять старые и установить новые резинки, смазав их предварительно герметической пастой.
  6. Собрать переключатель и установить его на место.

Трудность в замене прокладок золотника заключается в том, что их нет в продаже. В комплекте со смесителем обычно идет запасной набор. Если он утерян, то прокладки можно вырезать из резины толщиной в 3–4 мм. Однако самодельные прокладки прослужат недолго.

Разобрать шаровый или картриджный керамический смеситель с одним рычагом под силу каждому. Эти краны имеет довольно простую конструкцию, что дает возможность отремонтировать их самостоятельно, не прибегая к услугам сантехников.

Как разобрать и отремонтировать смеситель с картриджем

Главная

Водопровод

Как разобрать и отремонтировать смеситель с картриджем

Сейчас наибольшее распространение получили смесители с одной ручкой управления (однорычажные), у которых регулирующий элемент выполнен в виде цельного картриджа.

Если появилась утечка воды или вода идет из под ручки управления смесителем, — значит вышел со строя керамический картридж. Эта деталь ремонту ни как не подлежит, и ее нужно менять. Картриджи стандартных размеров, как запасные части, свободно продаются в магазинах. Причем цены на них вполне демократичные. Поэтому нужно поинтересоваться, имеется ли картридж под такой-то смеситель у продавцов. А еще лучше сначала разобрать смеситель и пойти интересоваться уже с картриджем в руках. Эта деталь может быть разных типоразмеров…. И без образца вряд ли удастся ее подобрать.

Как ремонтировать с керамическим картриджем

Конструкция этих смесителей может несколько различаться. Но большинство, все же выполнено по схеме: ручка управления закрывает гайку, которая удерживает керамический катридж.

Поэтому и разборка таких смесителей начинается со снятия ручки. Болт, крепящий ручку управления, обычно прячется за значком «горячая-холодная» или за логотипом фирмы. Поэтому, на первом этапе ремонта смесителя с картриджем – удаляем отверткой указанную пластиковую заглушку. Далее же действуем по следующей схеме.

  • Выкручиваем болт крепления ручки к штоку управлении картриджем. Скорее всего, болтик будет сделан под шестигранник 2,5 мм. Такой инструмент не сложно приобрести в строительном магазине. Но можно попытаться выкрутить этот болт и тонкой отверткой.
  • Затем ручка управления снимается со штока, возможно вместе с другими элементами оформления или же выкручивается дополнительная гайка. После этого открывается доступ к гайке, которая зажимает картридж внутри корпуса (прижимает его уплотнителями к отверстиям в корпусе крана, через которые подается вода).

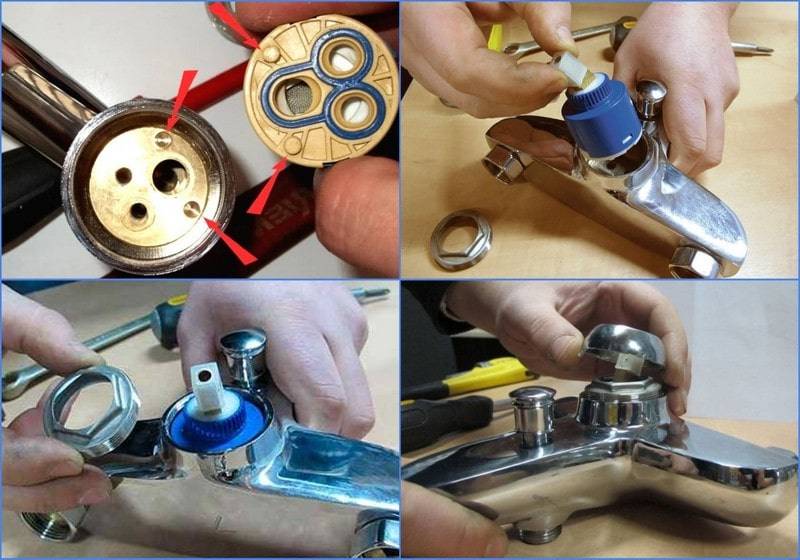

  • Далее, разводным ключом (или подходящим рожковым ключом) выкручивается большая прижимающая гайка из корпуса смесителя.
  • Теперь можно свободно вынуть керамический картридж и произвести его замену. При установке картриджа нужно его правильно ориентировать по совпадению отверстий в корпусе.

Как видим, сложный с виду смеситель совсем не сложно отремонтировать и своими руками. Нужно лишь запастись минимальным набором инструментов, — отверткой, маленьким шестигранником, разводным ключом большого размера.

Замена картриджа

Но лучше один раз увидеть, как производится замена картриджа. Любительское видео наглядно показывает, как разобрать смеситель с картриджем в домашних условиях.

Причины поломок

Керамические картриджи в основном ломаются из-за абразивных частиц в воде. Твердые крупинки попадают между керамическими пластинами, оставляя на них царапины. Постепенно керамика истирается и дает утечку. Что бы керамические картриджи служили долго необходимо ставить фильтры очистки воды на входящих в дом магистралях. При весьма загрязненной воде обычный картридж в смесителе может выйти со строя за пару месяцев.

Как происходит регулировка количества воды

Керамический картридж состоит из двух пластин со сквозными отверстиями. Верхняя пластина может смещаться в стороны относительно нижней, при этом происходит частичное или полное перекрытие отверстий или их взаимное совмещение. Пластина смещается ручкой управления через шток. В результате этого регулируется поток воды, а также уровень преобладания воды из какого-либо подводящего шланга (горячая-холодная).
На представленном видео показан керамический картридж смесителя и принцип его работы.

Также можно встретить смесители с регулировкой воды шаровым элементом, а также с двумя ручками управления, которыми регулируются керамические буксы в разных ветвях смесителя. Смесители с металлическими кран-буксами (с резиновыми уплотнителями) на сегодняшний день уже не устанавливаются, а где они еще имеются – решительно меняются на современные системы.

Предыдущая запись

Следующая запись

Удаление крана или быстрое соединение

Устранение неполадок

Здравствуйте, нам жаль слышать, что у вас возникли проблемы с краном Pfister. Мы знаем, что это расстраивает, когда что-то не работает так, как должно, но хорошая новость заключается в том, что может быть легкое решение, которое вернет вас обратно.
и работает.

Просмотрите приведенную ниже информацию и перейдите по ссылкам, чтобы найти конкретную модель, если вам нужно выяснить, какие детали вам нужно заказать. И если в какой-то момент вы почувствуете себя потерянным, не стесняйтесь обращаться к нашим представителям службы поддержки клиентов, чтобы помочь вам пройти через это.


Удалить кран или быстрое соединение

Проблема: Мне нужна помощь в удалении моего крана и/или удалении быстрого соединения

Решение: Найдите нужный ресурс Делал их давно, поэтому соединения и методы могут немного отличаться.

Лучшая информация в этой области содержится в руководствах по эксплуатации и руководствах по техническому обслуживанию, написанных специально для каждой модели.  Вы можете использовать наш поиск крана ниже, чтобы найти свой, а затем перейти к ресурсам, расположенным на этой странице. Ниже мы включили несколько общих шагов, которые охватывают более поздние разработки наших широко распространенных кранов, чтобы вы могли начать работу.

Отключить воду

Начнем с того, что отключим подачу воды к вашему крану.

Снимите ручку (установочный винт)

Есть два способа снять ручку, в зависимости от того, как она была изготовлена. Если вы чувствуете отверстие за ручкой у основания, у вас конструкция с установочным винтом. С помощью шестигранного ключа на 3/32 дюйма ослабьте установочный винт и снимите рукоятку.

Снятие втулки ручки

Если нет отверстия для установочного винта, ваша ручка просто открутится. Снимите ступицу рукоятки, повернув ступицу рукоятки (или основание) против часовой стрелки.

Отключить линии подачи

Переместитесь под прилавок и начните с отсоединения линий подачи от каждого корпуса клапана (часть, которая удерживает картридж и ручку). Хорошо иметь под рукой ведро, так как в них обычно остается вода. Снимите с помощью разводного или открытого ключа.

Снятие крепления ручки

Затем снимите монтажное оборудование, которое крепит каждый корпус клапана к столешнице. Есть два распространенных типа, изображенных справа. Мы показываем инструмент для установки, поставляемый вместе с вашим смесителем, но если вы похожи на нас и ваш ящик для мусора является безнадежным делом или вы забыли сохранить инструмент, вы также можете использовать разводной ключ или замки канала.

Снятие быстроразъемного соединения

Соединение между корпусами клапанов и носиком осуществляется быстро, инструменты не требуются. Разместите Y-образную деталь в центре соединения. Начните с нижнего конца, где соединяются две линии подачи. Снимите каждый, нажав на цветные язычки и потянув за шланг. Чтобы снять Y-образный соединитель с носика, слегка нажмите на всю часть (вверх по направлению к нижней части стойки), а затем потяните вниз цветное кольцо в верхней части Y, потянув всю часть обратно к нижней части. кабинет. Это компрессионное соединение. Нажимая на деталь, вы снимаете напряжение и позволяете цветному кольцу отсоединить деталь.

Снять крепежный элемент носика

После снятия быстроразъемного соединения на носике снимите монтажное оборудование с помощью монтажного инструмента Pfister или разводного ключа и поверните против часовой стрелки.

Удалить продукт с платформы

После того, как все линии и монтажное оборудование будут удалены, вы сможете поднять носик и корпус клапана прямо со стойки.

Если вам необходимо заменить деталь…

Найдите свой смеситель, чтобы просмотреть полный список запчастей

Просмотрите все возможные подходящие смесители, чтобы найти вашу конкретную модель. Затем просмотрите полную схему деталей, чтобы определить правильные номера деталей для заказа.

Найдите свой продукт

Свяжитесь с нами, чтобы помочь идентифицировать ваш смеситель.

Если вы не знаете, что делать дальше, отправьте нам фотографию вашего смесителя, и мы определим его для вас. Обычно мы можем дать вам ответ в течение 24 часов.

Свяжитесь с Pfister



Остались вопросы?

Мы здесь, чтобы помочь.

Свяжитесь с нами

Служба поддержки клиентов

1-800-PFAUCET

(1-800-732-8238)

7:00–16:00 PST, Пн-Пт ри
с 6:30 до 14:30 Тихоокеанское время, сб
Закрыто по воскресеньям и большим праздникам

Как починить сорванную ручку крана за 10 минут или меньше

У вас крутятся колеса из-за вращающейся ручки крана? Это обычная бытовая проблема, и со временем она случается практически со всеми ручками.

Хорошей новостью является то, что, как и в случае с другими проблемами с раковиной, починку ручки крана своими руками можно выполнить всего за 10 минут, используя только пару отверток, гаечный ключ и около 20 долларов. И хотя существует множество моделей и типов смесителей, мы сосредоточимся на замене штока смесителя с двумя ручками — всего за пять простых шагов.

Прежде чем мы начнем, вам может быть интересно, что вызвало проблему. Обычно это результат износа штока крана или картриджа. Картридж крепится к ручке, и эти два компонента работают вместе, чтобы контролировать поток воды. Когда стержень обнажается, ручка будет болтаться или просто крутиться дыбом.

Как починить сломанную ручку крана за 10 минут или меньше

1. Перекройте воду (и закройте слив!) и держите прямо под ним или внутри шкафа, в который он встроен. Поверните ручку по часовой стрелке — до упора — чтобы перекрыть подачу воды. Если вы заботитесь о ванне, вам, как правило, необходимо отключить основной водопровод в вашем доме. Мы также рекомендуем закрыть слив; это легко пропустить шаг, который может привести к тому, что винты и другие предметы будут потеряны навсегда.

2. Снимите ручки или накладки крана

В зависимости от того, где корпус крана крепится к картриджу, вам потребуется снять либо ручки крана, либо декоративные накладки. Ручки обычно можно отвинтить пальцами, а накладки можно снять с помощью отвертки с плоской головкой. Соединительный винт может быть винтом с крестообразным шлицем или винтом с внутренним шестигранником, каждый из которых требует соответствующего инструмента для удаления.

3. Снимите стопорную гайку 9.0013

На большинстве моделей при снятии крана открывается стопорная гайка, фиксирующая картридж; это можно снять только трубным ключом. Обратите внимание, что на верхней части картриджа есть небольшой латунный винт; мы рекомендуем удалить его и отложить в сторону, так как не все сменные картриджи будут включать новый винт.
