Виды ручных пил, а также для чего они нужны

Разновидности ручных пил и их назначение – описание, фото

Очень сложно обходиться на дачном участке или при ремонте без такого простого инструмента, как ручная ножовка по дереву. Интересно, что чаще всего такую пилу просто называют ножовкой.

Таким несложным в использовании приспособлений можно выполнять спиливание деревьев или даже веток , делать короче забор и проводить еще много видов работ, при которых требуется измерять длину любого  деревянного изделия – ламината, досок и прочего.

Вряд ли кто-то серьезно думал над этим, но если правильно выбрать пилу, то от этого будет зависеть ее срок использования, а еще  удобство пользования и качество среза. Именно по этой причине следует знать обо всех основных параметрах для правильно выбора подобного столярного инструмента. По этой причине предлагаем рассмотреть виды ручных пилы и их назначение.

Содержание:

Выбираем пилу для работы

В строительных магазинах и на рынке есть множество всевозможных ножовок по дереву, и все они отличаются между собой по нескольким параметрам:

• Размер и форма зубчиков.
• Размера полотна.
• Марка применяемой стали, из которой выполнено полотно.
• Форма рукоятки.

Если поменяется один из описанных параметров, то и ножовка будет сильно менять свои первозданные характеристики. Все указанные факторы обязательно следует учесть при покупке инструмента для выполнения разных задач. А еще следует обязательно проследить за тем, чтобы пила прекрасно сидела в руке мастера, потому что именно это сильно облегчает выполнение работ. Не стоит покупать инструменты с маленькой ручкой, если у мастера большие руки, потому что ему будет неудобно пользоваться такой ножовкой, а значит, будет страдать качество распила.

Размер зубцов

Такой параметр очень сильно влияет на скорость проведения работ, а также на качество. Чтобы было удобно определить величину и количество зубчиков, специально было введено обозначение ТРI, которое указывает, какое количество  зубцов есть на одном дюйме. Подобный параметр можно в любое время найти в карточке описания ножовочного полотна,  а кроме того такое значение довольно часто указывают прямо на полотне ножовки.

1. Ножовка по дереву с большими зубцами способна обеспечивать грубый спил, а еще большую скорость проведения работ. Такой параметр потребуется для того, чтобы распиливать дрова, крупные доски и ветки. ТРI такого инструмента равно от 3 до 6.
2. Если требуется выполнить аккуратный и ровный распил, то потребуется покупать пилу с мелкими зубчиками, а именно с ТРI от 7 до 8. Такая ножовка будет идеальной для распила ДВП, ДСП, ламината. Но сразу стоит отметить тот факт, что производительность будет намного меньше, чем у первого варианта ножовочного полотна.

Столярные пилы подбирают по размеру зубчиков. Для обработки самого простого дерева можно купить или мелкую, или крупную ножовку, а для нежного материала, к примеру, для ДВП, лучше всего купить мелкозубчатую пилу. В магазинах есть несколько типов обозначений – для древесины, для гипсокартона, и прочее. Отличие будет заключаться в том же размере зубчиков. Для каждого из материалов следует выбирать свой оптимальный параметр.

Зубья могут между собой отличаться еще и по форме, а это тоже будет влиять на назначение и область применения инструмента:

1. Для продольного распиливания зубчики делают в виде треугольника с косыми углами. Их внешние данные напоминают крючки, которые затачивают с двух сторон. Такая пила будет скользить вдоль древесных волокон и делать разрез очень ровно, не оставлять зазубрин.
2. Для поперечного распиливания применяются зубчики, которые по форме идентичны равнобедренному треугольнику. Такой тип ножовки при прохождении вперед и назад пилит, но использовать ее лучше лишь для сухой древесины.
3. Иногда требуется использовать смешанный тип распила, а для этого варианта лучше всего подойдет ножовка с зубцами всех видов, которые расположены по очереди друг за другом. Изогнутые и длинные зубцы будут распиливать материал в направлении вперед, а треугольники при движении назад помогут делать шире канал и цеплять за собой стружку и опил.

Теперь рассмотрим разновидности ручных пил по материалу изготовления.

Сталь

Никому не требуется, чтобы купленная недавно пила вышла из строя уже спустя пару раз использования, и по этой причине желательно делать выбор в пользу самых высоких сортов стали. Зубчики могут быть калеными или обычными, причем последние затачиваются сами. Полотна с калеными зубцами являются одноразовыми, и это не шутка, потому что когда они изнашиваются, то самостоятельно с ними ничего сделать нельзя.

Такой вид можно легко узнать по темному цвету. В идеале стоит выбирать такие пилы, которые сделаны из нержавеющей стали, потому что часто в гараже сыро, мокро, а значит, пила начинает покрываться коррозией. А еще часто бывают такие ситуации, когда проводятся работы на улице, но после использования пилы забывается на участке, проходит дождь, а далее инструмент неизбежно покрываться слоем ржавчины.

Длина металлического полотна

Данный параметр определяется по шагу зубцов и размерам пилы.

1. Ножовки маленького размера оснащены частыми и мелкими зубчиками, а длина полотна не больше 35 см.
2. Ножовки универсального типа делают со средним размером зубцов, а длина полотна составляет не более, чем 55 см.
3. На широких ножовочных полотнах большие по размеру зубчики и увеличенный шаг, а длина инструмента не больше 60 см.

Кстати, само по себе ножовочное полотно может отличаться не только по длине, но и по форме. Традиционные пилы обычно заужены на конце (с одной стороны). Это будет говорить о том, что вы купили инструмент универсального назначения, которым можно распиливать всевозможные предметы. Полотно закругленного типа обычно применяется для спила веток или прочих предметов на расстоянии. Такие ножовки обычно очень легкие и качественно скользят по поверхности древесины, и не доставляют особых хлопот владельцу.

Рукоять

За счет рукояти получается удобно выполнять любые виды работ. Пила должна идеально лежать в руке,  а еще быть достаточно удобным. Чтобы сделать ручку, обычно применяют разные пластики, которые достаточно приятны на ощупь. При выборе стоит убедиться в том, что материал ни в коем случае не будет скользить, если во время работы рука вспотеет. Именно для этой цели в рукояти делают особые бороздки и углубления, а еще прорезиненные накладки. Такие параметры часто учитывают сами производители, поэтому стараются выпускать изделия, которые отличаются невероятным многообразием ручек.

Разновидности ручных пил

В строительных современных магазинах и рынках есть множество видов пил для любого назначения. По этой причине чтобы разобраться, какой инструмент подойдет именно вам, следует для начала ознакомиться со всеми их типами.

1. Классический. Это самый популярный вид ножовки, который есть в гараже практически любого человека. Даже те, кто имеют очень далеко отношение к теме строительства, все равно покупают подобное устройство. Такой тип пилы может быть любой длины, а еще иметь разное количество зубчиков. Инструмент часто оснащен сменным полотном, которое будет идти в комплекте.
2. Узкая. Такой вид ручной пилы часто называют выкружным. Назначение появилось из-за особенностей использования – пилой можно делать линии разной формы, и при этом все получится очень аккуратно и четко. Еще подобное устройство можно применять для того, чтобы выпиливать разные отверстия. Полотно получается очень узким, а зубчики частыми, и расположены они на одной рабочей плоскости, и на обеих одновременно. Следует помнить, что при работе требуется все делать очень аккуратно, потому что если делать неуверенные движения, то лезвие сможет запросто повернуть в другую сторону. Именно по этой причине желательно приобретать полотно из хорошей и качественной стали, которое не согнется при проведении работ.

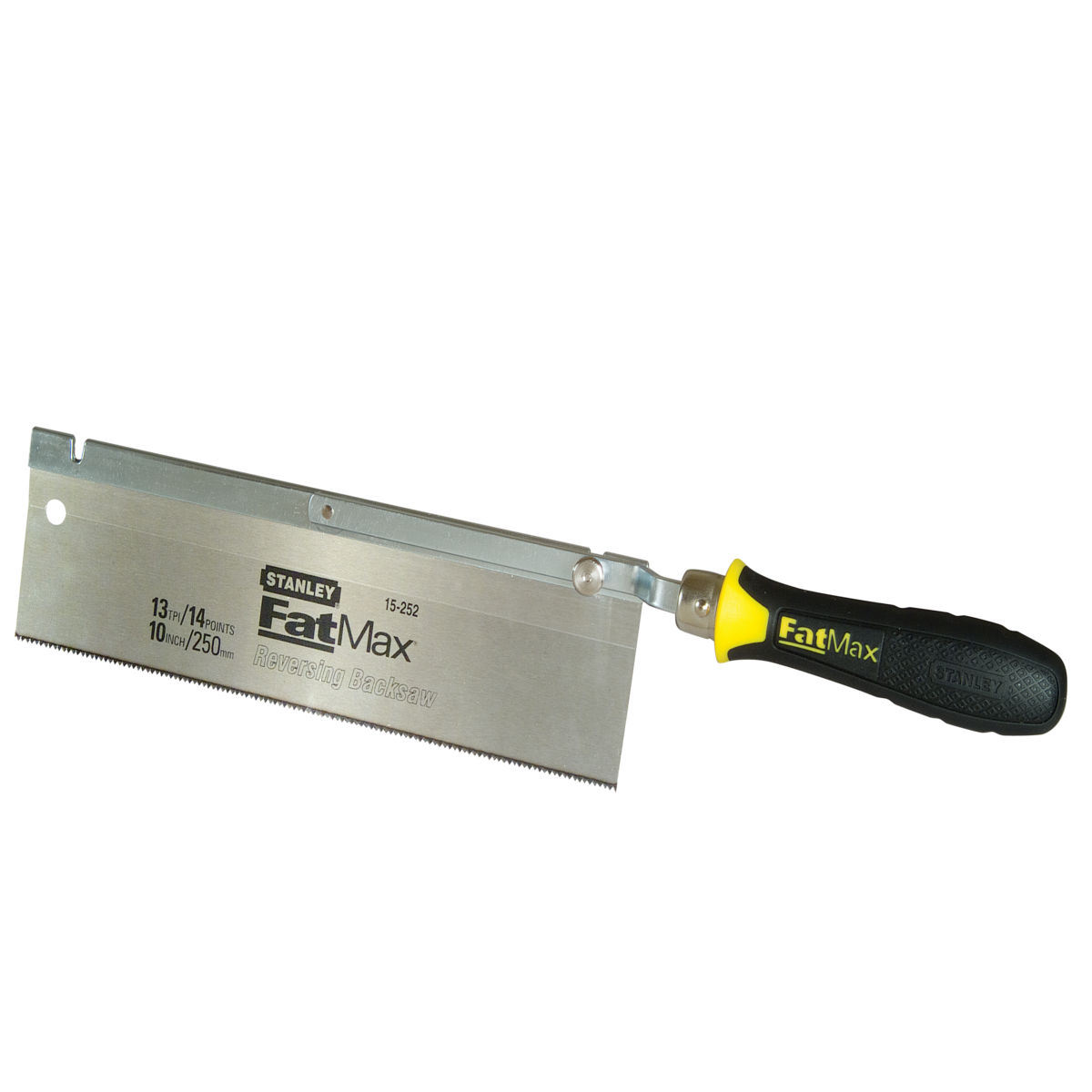

3. С обушком. Такой тип ножовки по дереву оснащен ребрами жесткости, которые не дадут полотно согнуться при распиле материала. Именно по этой причине инструмент не способен делать низкий пропил, потому что обушок будет мешать такому деликатному процессу. Отметим тот факт, что такой тип пилы имеют удобную ручку под углом на 45 градусов. Именно по этой причине полотно достаточно просто работать.

4. Лучковая. Такой тип пилы очень часто используется для слесарных работ, и при помощи ножовки можно будет выполнять спил грубых частей ствола, а также выпиливать фигуры из фанеры, убирать на дереве сучки. Распил древесину можно сделать и поперек, и вдоль. Применение лучковых пил достаточно широко, а поэтому они могут часто заменять маленькие древообрабатывающие станки. Но у такого инструмента есть и определенные недостатки, к примеру, то, что пила достаточно громоздкая. У нее сложная конструкция, а несущие части выполнены в виде дуги, которая изогнута, и к ней будет прикрепляться узкое полотно. А еще работать с инструментов следует очень аккуратно, потому что полотно хрупкое и можно легко поломаться при проведении работ.

5. Наградка. Следует прикладывать много усилий, чтобы привыкнуть работать с таким типом инструмента. Он чем-то напоминает рубанок, имеет несколько ручек, и при помощи такой пилы можно вырезать шипы, пазы, производить углубление разные размеров, при этом на любой породе дерева.
6. Складная пила. Такой тип инструмента удобный, потому что его можно взять с собой в поход или на отдых. Она легкая, имеет компактные размеры, а в сложенном состоянии не навредит человеку. Стоит отметить очень маленькие зубчики, которые прекрасно заточены.

А теперь рассмотрим, как выбрать инструмент для определенной задачи.

Выбор по назначению

Как мы уже знаем, есть много видов пил, но подбор ножовки должен быть осуществлен в соответствии с определенными видами работ:

• Для продольного распила используйте размашную пилу.
• Поперечная ножовка прекрасно справляется с древесиной, где есть поперченное расположение волокон.
• Шиповой можно будет вырезать разнее шипы и пазы, а еще технологические углубления в древесине.
• Выкружная будет выпиливать отверстия разной формы.
• Складная ножовка используется для деревьев.

Всегда нужно осуществлять выбор по основному назначению, для которого покупают определенные инструменты. Для ведения домашнего хозяйства прекрасно подойдет пила со сменным полотном, а еще желательно иметь дома несколько видов ножовок.

Рекомендации по выбору

Очень непросто осваивать информацию и выбирать именно ту пилу, которая подойдет для определенных ситуаций.

Именно по этой причине желательно изучить сразу несколько рекомендаций, которые помогут выбрать подходящую ножовку.

1. Для начала определитесь с материалом, который планируете распиливать. Плотники, которые работают с малыми по размеру изделиями, обычно выбирают маленькие пилы с коротким полотном. Столяры обычно используют большие полотна и зубчики, потому что там не важная высокая точность работ, а скорость. Складная ножовка прекрасно подойдет дачникам, которым нужно выполнить обработку деревьев и кустарников.
2. Частота использования. Подумайте, как часто нужен вам инструмент. Если редко, то лучше покупать пилу с калеными зубчиками, а если работы много, то идеальной будет пила из обычной стали.

3. Качество стали должно быть хорошим всегда. Чем выше класс, тем лучше изделие. Перед покупкой возьмите инструмент и аккуратно его согните. Высококачественный металл будет упругим и при отпускании быстро восстановит форму, а если будет какое-то отклонение, то не стоит покупать такой инструмент. Если продавец не разрешает провести такую проверку, то сам наверняка знает, что изделие не лучшего качества, а значит, покупать его не стоит.

4. При покупке пилы следует посмотреть на стоимость. Не у каждого инструмента стоимость будет соответствовать качеству, потому что част накрутка цены идет из-за известного бренда производителя. Но тут другая ситуация – чем выше стоимость, тем лучше получится пила. Естественно,  это в том случае, когда владелец будет честным и не предложит подделку, а изделие высокого качества не будет дешевым. Лучше всего выбирать средний диапазон стоимости, а если есть возможность, купить дорогостоящую пилу.
5. Всегда перед покупкой берите в руки ножовку, чтобы она была удобной именно для вас.

Нет определенных видов ножовки, которые лучше других – для каждой ситуации есть свой инструмент. Придерживайтесь простых правил и сможете без труда выбирать нужный вам инструмент.

Рейтинг

( Пока оценок нет )

0

3 216.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Осциллорез — электрическая мини-пила и мульти-инструмент / Хабр

Это оружие рыцарей джедаев. Не такое неуклюжее и неточное, как бластер. Элегантное оружие более цивилизованной эпохи…
(Бен «Оби-Ван» Кеноби, краткое описание синего джедайского меча, приведённое здесь исключительно ради красного словца)

Желание что-нибудь изобрести или улучшить для мужчины столь же естественно, сколь иметь отношения с женщиной. Мы не так много пилим, как это делают слесари, автомеханики, строители и слуги народа, но зато делаем это очень интеллектуально, ибо работа у нас такая. Почти как у хирургов, только их ответственность другого порядка.

При создании компьютерного шасси для «умной» мебели понадобилось мне как-то порезать тонкий алюминиевый профиль, много раз и местами фигурно. И вот пилю я пятый по счёту уголок маленькой такой ручной пилкой по металлу, тихонечко матерюсь себе и думаю: я же не обезьяна, надо как-то решить проблему автоматизации ручного труда. Ведь помимо электролобзиков и углошлифовальных машин («болгарок»), рынок нынче изобилует циркулярными, торцовочными, сабельными и другими видами пил различной степени дороговизны и убойности. Но услуг по срочной замене батарей отопления я не оказываю, пилить болгаркой вообще нельзя, а резать мелкие детали ещё и неудобно. Не выходит из головы и несчастный случай с «болгаркой» у соседа (про технику безопасности отдельно). Вот тут-то я и вспомнил про ручной электроинструмент со странными насадками, похожий на тот, что на картинке, только другого производителя.

DISCLAIMER

Прошу уважаемую аудиторию абстрагироваться от торговых марок, увиденных (или не увиденных) на картинках. Я не хочу превращать публикацию в рекламу конкретного производителя, мне важно довести принцип действия вместе с преимуществами и недостатками, а в способности уважаемого читателя сделать правильный выбор без моей подсказки я нисколько не сомневаюсь.

Второй важный момент — коррозия как последствие металлообработки. Рекомендую изучить допустимые и недопустимые контакты металлов по ГОСТ 9.005-72, выдержки из которого я поместил в отдельную публикацию, снабдив удобной цветной шпаргалкой.

Modus operandi осциллирующего инструмента

Эта неубедительная на вид штуковина вместо энергии вращения использует высокочастотные маятниковые колебания (осцилляции) с малой амплитудой, буквально в несколько зубов пилы. Похоже, что заимствован инструмент у хирургов, которым приходится резать и пилить в труднодоступных местах, при этом не задев ничего лишнего. Конечно, электропровод — не бедренная артерия, но силовые кабели тоже требуют уважения. Вероятно, именно для айтишников и был придуман ручной инструмент без определённого торгового названия, о котором здесь речь.

Некоторые продавцы называют его правильно, но расплывчато: осциллирующий инструмент. Другие — просто электрической стамеской. Кто-то предпочитает звучное реноватор, по названию одного из торговых брендов. Можно встретить и термин «мультитул», который, правда, перегружен от ручного складного инструмента. У хирургов это сагиттальная пила*, медики без своих латинских шифров не могут обойтись. Я же решил для себя использовать простое и ёмкое: осциллорез, или маятниковый осциллорез.

*Сагиттальная пила?

Посвящается всем поклонникам Доктора Ганнибала Лектера.
Я предполагаю, что название происходит от анатомического «сагиттального сечения», вертикально разделяющего тело человека на левую и правую половинки. Медики, не смейтесь, лучше скажите, как на самом деле. И заодно разъясните, бывает ли хирургическая сагиттальная пила циркулярного типа, а не осциллирующая.

Картинка буквально с первого попавшегося сайта, вот описание:

Предназначена для проведения хирургических операций на суставах человека.Содержит бесконтактный микромотор магнитоэлектрического типа, механизм преобразования вращательного движения ротора в возвратно-колебательное движение пилы и электронный блок управления. Имеется механизм для регулирования пространственного положения пилы в двух плоскостях. Потребляемая мощность 20 ВА; Частота колебаний пилы 0…300 Гц; Амплитуда колебаний пилы ± 2,5 град.

UPD:Медики, кстати, подключились к дискуссии, и даже особо не смеялись. Более того, они даже признались в использовании бытового осциллореза (из хозмага) для медицинских задач, не требующих хирургической гигиены. А почему нет?

UPD: История изобретения

Как и предполагал автор публикации, первый МФИ, он же «реноватор», он же осциллирующий инструмент и т.д. изобрели для медицинских целей в фирме Fein в 1967г. Благодарю пользователя pbw за комментарий и ссылки (как позитивные, так и трагичные), а также НЛО за косметические правки.

На фото: группа хирургов собирается снять с выздоровевшей ноги мальчика циркулярную (т.е. сплошную круговую) гипсовую повязку осцилирующим инструментом. Полукруглых пильных насадок для осциллореза тогда ещё не было, поэтому сперва кажется, будто ногу собираются ампутировать вместе с гипсом. Это не так, у осциллятора есть «волшебное» свойство резать твёрдый гипс (или кость), не травмируя *мягкие* ткани. Впрочем, если ткани под гипсом не мягкие и розовые, а сухие и шелушащиеся, то царапины получить придётся, пользователь Loki3000 таким опытом поделился). Но обо всём по порядку.

О компании Fein

Фирма существует более 140 лет и изобрела многие известные электроинструменты. Сейчас выпускает, в основном, промышленный инструмент, а в «бытовом» секторе это, пожалуй, самый лучший, но и самый дорогой бренд. Осциллирующий инструмент «Fein» выпускался для мед.работников: сагиттальные пилы для работы с костями черепа, пилы для прочих косточек, для снятия гипса. См. также краниопластика. Пользователь Ariezотметил успешное применение осциллирующего инструмента в ортопедии, например, при операциях на коленных суставах. При использовании насадки погружного типа отношение ширины реза к его глубине у осцилляторной пилы гораздо выгоднее, чем у циркулярной. Хотя долота и рашпили никто не отменял, отмечает Ariez.

После того, как патент на осциллирующий инструмент закончился в 2008 году, его смогли производить все, кому не лень.

Сразу оговорюсь: никаких чудес. Опрошенные эксперты вообще недолюбливают осциллирующий инструмент из-за его низкой производительности (в опросе участвовали главный инженер проектов строительной фирмы и владелец небольшого мебельного бизнеса). Осциллорез — легкий вариант для домашней мастерской и устранения небольших косяков с помощью множества сменных насадок.

Насадки

DISCLAIMER: при покупке внимательно проверяйте, для какого материала предназначена та или иная насадка, консультируйтесь с продавцом.

Пильная погружная (прямоугольная)

Имеет форму прямоугольника шириной 1..3см. Если бы насадка вращалась на 360°, то пильная сторона образовала бы соотв. хорду 1..3см у воображаемого круга. Но эта штука качается примерно на 3°, поэтому приближённо считаем, что зубья пилы ходят вдоль хорды. Если пилить даже дерево с погружением строго по нормали, то на глубине полсантиметра насадка может заблокироваться в резе. В таком положении вся энергия колебаний возвращается телу оператора, и в итоге вместо стены пилится только его нервная система. Поэтому если нужен мини-колодец, то делать его следует под углом, уходя вглубь переменными галсами, так, чтобы по обеим сторонам «маятника» всегда оставалось пустое пространство в две-три амплитуды колебаний. Это несложно, но требует практики, либо использования полукруглой (секторной) насадки.

Прямоугольная насадка хороша для спиливания небольших частей, мешающих монтажу: выступающих частей дверных косяков, плохо закрученных саморезов, не к месту уложенных пластиковых труб, либо плинтусов прямо на стене. Особенно хороша там, где есть риск случайно отпилить болгаркой весь дверной косяк вместе с куском стены.

Пильная полукруглая, à la болгарка

Имеет форму широкоугольного сектора и является, пожалуй, ближайшей апроксимацией пильного диска

углошлифовальной машины циркулярной пилы, только не разлетается при разрушении, да и вряд ли разрушится. Хорошо справляется с большинством задач и потому изнашивается быстрее других насадок. При углублении в деталь не блокируется так, как «погружная» (прямоугольная) насадка.

Шлифовальная тарелка треугольная

Зачем нужны треугольные тарелки? Как и на круглых, здесь прикрепляется наждачка с нужным зерном, но треугольник позволит дойти до самой вершины угла, куда не доберутся традиционные шлифовальные машины циркулярного, ленточного или эксцентрикового типа.

Алмазная полукруглая

То же самое, что пильная полукруглая, только с

алмазной карбид-вольфрамовой кромкой для шабровки плитки (удаления затирки).

Алмазная треугольная

Комбинация треугольной формы и

алмазного карбид-вольфрамового напыления для обработки труднодоступных мест из цемента, керамической плитки, шлама и т. д.

Отдирающая

По форме напоминает прямоугольную (погружную) пильную насадку, только массивная, с одним продольным клином вместо поперечных зубов. Если хочется что-нибудь срочно отодрать, осциллирующий скребок может значительно ускорить решение данной задачи. Однако если требуется отодрать весь линолеум в школьном спортзале, это всё равно будет долго, инструмент любительского класса перегреется.

Пылеудалающая опция

Некоторые инструменты имеют съёмный патрубок для подключения пылесоса. Вам и членам ваших семей необязательно вдыхать побочные продукты ремонта.

UPD:

Насадки B***h

Пользователь Gazirov в своём комментарии дал ссылку на принадлежности для multi-cutter известного производителя, есть интересные

Если кто-то из уважаемых читателей использовал осциллирующий инструмент, вы можете поучаствовать в этой публикации, вот варианты:

• опишите опыт использования насадки, которую я не указал; фото насадки очень желательно
• придумайте свой вариант насадки для осциллирующего инструмента
• посмотрите на преимущества и недостатки осциллореза, которые я привёл ниже, дополните

Помимо благодарности других читателей, наиболее креативных резидентов портала я лично отблагодарю кармическими баллами. Но только один раз в жизни, больше НЛО не велит.

Плюсы

1. Ускорение мелких, но нудных ручных операций (автоматизация)
2. Резка, шлифовка в труднодоступных местах (специальные функции)
3. Осциллирующий клин-стамеска (специальные функции)
4. Поворот насадок под левую или правую руку, с любым углом (специальные функции)
5. Лёгкость, возможность работы одной рукой (удобство)
6. Один-единственный инструмент с большим выбором насадок, включая шлифовальные и пильные особой формы (низкая стоимость владения)
7. Нет риска поражения осколками «взорвавшегося» пильного диска (безопасность)
8. UPD: Нет риска получить «поцелуй болгарки» (безопасность+) — cosma, NoRegrets, littorio, pbw
9. UPD: Нет риска порезать мягкие ткани даже работающей насадкой (безопасность+) — RedSnowman, Gazirov, особая благодарность Ariez за картинки
10. Ровные края отверстий (инженерная эстетика)
11. Вырезание «глухих» отверстий-карманов полигональной формы (специальные функции)
12. UPD: Меньше грязи, нет фонтанов опилок (домашний комфорт, безопасность) — usego
13. UPD: При резке мягких металлов типа алюминия и меди металл не «напрессовывается» на зубья пильной насадки (обработка цветных металлов) — видео прислал Barafu
14. UPD: Обработка стеклопластика и углепластика: композит не скалывается и не горит, быстро режется (специальные функции) — romanpro

Минусы

1. Низкая скорость резки относительно «болгарки» (производительность)
2. Вибрация обрабатываемой детали, несовместимая с большей частью электронного оборудования; требуется сборка-разборка прибора (производительность)
3. Ограничение глубины отверстий (ограничение осциллятора)
4. UPD: Некоторые модели довольно шумные (домашний комфорт) — littorio, androude

Техника безопасности

Я не строитель и не автомеханик, свою «болгарку» дома не держу. Вообще, я

не очень-то доверяю категорически не доверяю пиление углошлифовальной машине. Да, кто не в курсе, «болгарка» предназначена для шлифования, а отрезание (не пиление!) — это её побочное свойство. Почему — читайте в инструкции к УШМ, спойлере и комментариях. Для УШМ доступны отрезные диски, а пильные предназначены для циркулярных пил. Оспаривать этот постулат можно, но тогда придётся оспаривать и законы Естественного Отбора заодно…

UPD: Уважаемые коллеги по цеху ИТ, моддеры корпусов и все остальные!

Задачка про очень жёсткий диск

Вот вам задачка по физике. Дано: очень скоростной жёсткий диск, диаметр единственного блина 6″, масса 300г, энергопотребление 1кВт. Требуется рассчитать энергию, передаваемую на корпус «накопителя» при моментальном замедлении «блина» с 11000об/мин. почти до нуля. Т.е. острая тарелка массой 300г потребляла 1кВт мощности и делала почти 200 оборотов *в секунду*. И тут вдруг резко остановилась, передав значительную часть кинетической энергии вращения железному утюгу. Затем утюг массой 2кг (с ещё вращающимся лезвием) прыгает прямо на неудачливого оператора, стремясь сделать ему сагиттальное* сечение, только без наркоза и даже без присутствия медиков. Тому бы разжать руки пораньше, да мёртвая хватка испуганного примата не даёт…

У вас есть хватка Терминатора или, хотя бы, сурового сибирского лесоруба? Тогда конечно, берите болгарку. Я описал достаточно вероятный физико-механический расклад в ситуации с заклинившим диском. Заклинивание *весьма вероятно* даже при малых отклонениях от оптимального угла резки, особенно если работаем в труднодоступном месте. Коллеги в комментариях всё описали достаточно подробно, с перечислением отсечённых частей тела. Я даже на форумы зашёл по ссылкам, почитал. Есть даже те, кто выжил после поцелуя болгарки и написал об этом, но таких очень мало.

*Что такое саггитальное сечение, см. в одном из спойлеров выше.

UPD:

В комментариях дали ссылку на особые трёхзубые пильные диски, которые, говорят-таки можно использовать на УШМ. Но я бы не стал:)

Правила техники безопасности при работе с УШМ и им подобными инструментами: при работе всегда держитесь за защитным кожухом, лучше вне плоскости вращения. Вводите инструмент в деталь так, как показано инструкцией конкретного аппарата, не смотрите на другие картинки! Поверьте, лучше струя опилок в лицо, чем делающий 200 оборотов в секунду топор! Изучите инструкцию, выясните, как избежать и того, и другого. Следите за оборотами, не перегревайте диск, пилите строго под 90°, разрушение или заклинивание диска смертельно опасно.

Я прошу прощения у бывалых строителей и опытных джедаев, но хочу обратить внимание интеллектуальной элиты на вполне логичную, но не совсем ожидаемую кинетику. При заклинившем диске «болгарка» прыгает в плоскости вращения, но наиболее вероятное направление «броска» (отдачи) противоположно струе летящих из-под диска искр и опилок. Этим, наверное, и объясняется столь частый и губительный травматизм: неподготовленный оператор старается уйти от снопа искр, подставляя голову с шеей под рубящий удар мощностью порядка 1кВт. При работе с «болгаркой» одних *защитных очков мало*, нужна маска на всё лицо, головной убор и одежда из толстой и прочной материи, особенно в районе головы и шеи. И летом тоже: лучше полчаса попотеть, чем потом лежать в холодильнике. Проще всего, кстати, обладателям двухколёсного транспорта — у них вся экипировка уже практически есть, ДТП на мотоцикле и «поцелуй болгарки» лично я считаю достаточно близкими по вероятности и последствиям событиями.

Сабельная пила — отличная альтернатива для резки и пиления.

О несчастном случае с УШМ

У меня был сосед, который крохотной болгаркой резал огромный стальной лист толщиной 5мм, и в один летний вечер его не стало. Соседа, я имею в виду. Недорезанный лист потом пролежал всю осень и зиму ржавым памятником, пока его не унёс молчаливый дворник в направлении пункта приёма металлов. А пока сталь ржавела, курящие на балконе жильцы дома разглядывали глубокие и неровные резы на листе, виднеющиеся из-под снега. Невольно задумаешься о скоротечности всего мирского. ..

Так вот, осциллорез не имеет быстровращающихся частей, у него нечему взрываться и калечить. Более того, представители медицины подтвердили в комментариях, что при достаточно низкой амплитуде колебаний можно упирать работающий инструмент в собственную плоть без опасений порезаться… Нет-нет, я имел в виду снятие «круговых» гипсовых повязок с конечностей, а не то, что подумали некоторые читатели.

А вот циркулярная пила ошибок не прощает, совать пальцы под кожух может либо настоящий слесарь-джедай, либо идиот. Любители пилить «болгаркой» (УШМ) спорят с Естественным Отбором, а это слишком сильный игрок, я бы даже в обычную рулетку не стал с ним играть.

Первые ощущения

И вот, я, наконец, беру осциллорез на манер джедайского меча, включаю и воинственно замахиваюсь на алюминиевый уголок, зажатый в тисках. Начинаю пилить полукруглой насадкой. Деталь вся дрожит, но не от страха, а от вибраций, вместе с тисками и столом. И пока я пилю, все близлежащее содержимое стола оживает и пускается в пляс: легкий мусор водит хороводы вокруг более массивных обрезков; метизы крадутся к краю стола с явным намерением упасть на пол и нарушить все законы сохранения, отскочив в самый дальний угол; не покидая чехла, к ним не спеша присоединяется пара надфилей. А вот и молоток потянулся туда же, явно целясь упасть мне на ногу.

Всё это виброшоу отвлекает внимание. Убираем со стола всё, что не закреплено, особенно тяжёлое и острое. Возможно, стоит снять с руки и дорогие механические часы. Пилить осциллирующим инструментом корпус ПК с жёсткими дисками нежелательно, особенно во включенном состоянии. Да что там шпиндельные диски, гражданское «железо» в принципе не любит вибрации, это вам не промышленная электроника для буровой станции.

Металл

Хм, это ощутимо медленнее «болгарки», но намного лучше той пилки для ногтей, с которой я начинал. Комфортный предел находится где-то в области болта M10 из обычной «оцинковки». Другими словами, оцинкованный стальной цилиндр порядка 10мм пилить довольно долго, но ещё можно, а вот 20мм уже в несколько приёмов, чтобы инструмент успевал остыть. Листовая сталь и алюминиевый профиль пилятся хорошо. Нужно внимательно следить за тем, чтобы насадка не блокировалась в резе, она не должна замирать неподвижно относительно детали. Во время пиления присмотритесь к картинке, по краям насадки должен быть эффект размытия: это означает, что осциллирует режущая часть относительно детали, а не сам инструмент (вместе с рукой оператора) относительно насадки.

Кстати, с тугоплавкими металлами, по-моему, осциллирующий ручной инструмент бесполезен: энергия колебаний будет просто отражаться от детали в тело оператора, либо это должна быть хватка Терминатора и подобающая ей мощность инструмента. Но я сам не пробовал, если кто-нибудь пилил осциллорезом нержавейку или сейф гарантированной взломостойкости, поделитесь опытом. Быть может, про вас нужно снять научно-популярную передачу из серии «в поисках суперлюдей», или хотя бы остросюжетный детектив.

Дерево

Поехал как-то к кузену на дачу с вполне рядовой миссией: выпить и закусить. А заодно помочь с верандой и наладить Интернет. Для столярных работ я прихватил с собой и осциллорез. Нам повезло, LTE обнаружился сразу от двух операторов с разницей всего каких-то 20. .30° по азимуту. И когда речь зашла о прорезании отверстий под СВЧ-кабель, я снова было выхватил инструмент на манер джедайского меча… Но не тут-то было. Пройти насквозь деревянную стену дачного домика осциллорез теоретически может, но тогда в отверстие должен проходить весь инструмент. Стена домика — это довольно толстый бутерброд из нескольких слоёв дерева и утеплителя. Осциллорезом можно вырезать аккуратное квадратное отверстие в верхнем слое «вагонки», а более глубокие слои проходить дрелью. Для прокладки моего СВЧ-кабеля гораздо лучше подошло длинное сверло по дереву, в полтора раза толще самого толстого разъёма на кабеле.

Пластик

Понадобилось вырезать фигурное отверстие в пластиковом кабельном канале Legrand DLP. Наверное, давным-давно и в далёкой галактике Эникен Скайвокер уже испытывал сходные ощущения, вырезая *для* юных подованов световым мечом модель имперского крейсера в масштабе 1:1000, прямо из списанного звездолёта. Подобно тугоплавкой вольфрам-титановой обшивке звездолёта под джедайским мечом, пластик даётся осциллорезу не сразу, а чуть погодя, немного плавясь и давая подумать о светлой стороне Силы.

Сравнение с другими инструментами

Остановить неуклюжую болгарку или сверло дрели точно на краю способны лишь настоящие джедаи. Глубокую деталь «коронкой» просто так не возьмешь. Большие прямоугольные отверстия можно апроксимировать, высверливая в ряд, но будет уродливая дискретизация краёв. Лобзик вообще не делает глухие отверстия, их надо сперва пройти дрелью.

UPD

Оказывается, электролобзик при определённых условиях-таки способен сделать глухой карман с помощью приёма, известного как «врезание»: хотя он и требует некоторого пространственного размаха, но выглядит вполне доступным. Благодарю пользователей Ezhyg и realraven за комментарии.

врезание электролобзиком

Вам не нужно сверлить начальное отверстие или делать вводный разрез, если Вы аккуратно выполните следующее.

1. Наклоните инструмент вверх на переднем крае основы с лезвием, находящимся прямо над поверхностью рабочего изделия. (см. рис).

2. Приложите давление к инструменту так, чтобы передний край основы не двигался, когда Вы включите инструмент, и осторожно и медленно опустите задний конец инструмента.

3. Когда лезвие прорежет рабочее изделие, медленно опустите основу инструмента вниз на поверхность рабочего изделия.

4. Завершите резку обычным способом.

Но если достаточно одного небольшого, круглого отверстия, не надо выпендриваться, берите дрель и сверлите ею. Используйте перьевые или корончатые принадлежности разных диаметров. Возьмите электролобзик. Простые края и профили можно (осторожно)

пилить отрезать болгаркой. Есть ещё, кстати, сабельная пила — мощный, относительно безопасный инструмент для домашних и дачных работ, двуручный и мини. Это всё будет гораздо быстрее. Пожалуй, «одноручную» сабельную мини-пилу я бы себе прикупил.

UPD:

Коллеги очень часто упоминают мини-дрель, известную как «дремель», тоже своего рода имя нарицательное, производное от известного бренда. Инструмент хорош для мелких и ювелирных работ, но всё-таки это скорее дрель гравёра, чем пила слесаря. Впрочем, см. комментарии уважаемых читателей, особенно в плане выбора конкретного производителя.

Резюме

Как по мне, осциллорез — отличное орудие для инженеров-айтишников и домашних мастеров. Не такое неуклюжее, как болгарка. Элегантное орудие труда для информационной эпохи…

Руководство по различным типам ручных пил

Довольно часто возникает вопрос о том, как заточить ручную пилу. Пилы, которые интенсивно использовались или неправильно хранились в течение длительного периода времени, могут легко стать более тусклыми, чем изначально. Когда это происходит, это обычно становится довольно очевидным после нескольких рывков или толчков лезвия по режущему материалу.

При использовании тупой ручной пилы лезвие не будет легко врезаться в начале реза, линии трудно поддерживать аккуратными и точными, а продвижение по более толстым материалам может быть трудоемким. Напротив, лучшая ручная пила для резки будет хорошо отрегулирована и всегда будет иметь острые зубья.

Заточка ручной пилы не обязательно сложна, но важно выполнять эту задачу правильно и безопасно. Более того, некоторые пилы вообще не подходят для заточки. Например, это обычно происходит с пилами с твердой насадкой, зубья которых обработаны и не предназначены для пожизненного использования.

Для некоторых более дешевых ручных пил лезвия (или даже целые инструменты) могут быть более экономичными при полной замене, особенно если учесть время и другие материалы, необходимые для выполнения надлежащего ремонта. Также стоит отметить, что неправильная техника заточки может быть столь же вредной, как и пренебрежение инструментом:

• Если у дисковых пил один или два зуба становятся немного короче других (из-за интенсивного использования или неточной заточки), есть вероятность, что это не полностью испортит работу ручной пилы
• Если один или два зуба окажутся длиннее остальных, вы быстро начнете замечать неудобное перетаскивание и дрожание, когда увидите
• Для торцовочных пил «набор» зубьев (их чередующиеся углы по направлению к средней линии полотна и от нее) также может нуждаться в регулировке с течением времени. Если набор зубьев слишком узкий, лезвие может заклинить при резке. Однако, если набор зубьев слишком широкий, они могут ощущаться свободно в пропиле и проявлять тенденцию к блужданию

При всем при этом, как только вы купили хорошую ручную пилу, вполне возможно, что она станет тем, что вы захотите сохранить в своем наборе инструментов на долгое время. В этом случае в какой-то момент вам нужно будет заточить зубья. Хорошая техника заточки пилы может помочь вам добиться отличных результатов при использовании ручных пил в течение многих лет интенсивной эксплуатации.

Существует как простой, так и более сложный подход к заточке зубьев ручной пилы. Более сложный метод (особенно для торцовочных пил, как отмечалось выше) может включать в себя любой из нескольких дополнительных инструментов, таких как приспособление для установки зубьев пилы. Вот удобное описание более простой техники заточки дисковых пил.

Инструменты, которые вам понадобятся:

• Тиски для удержания пильного диска
• Тиски или деревянные блоки для защиты инструмента
• Напильник фрезерный (плоский) и напильник конический (треугольный)

Оба этих файла обычно находятся в хороших наборах файлов. Подойдет треугольный напильник любого размера, который хорошо помещается между зубьями пилы.

Ступени:

1. Сначала установите лезвие в тисках как можно ниже, оставив сами зубья открытыми, так как это минимизирует колебание и изгибание при напильнике
2. Затем с помощью плоского надфиля выровняйте зубья. Держите его на уровне вершин зубьев, перпендикулярно лезвию. Используйте легкое, равномерное давление из стороны в сторону по всей длине лезвия, создавая небольшую плоскую вершину на каждом зубе. Вы сможете увидеть эти новые плоские вершины как яркие, блестящие области, если подержать их на свету
3. После того, как вы это сделаете, вам нужно будет переключиться на файл конусной пилы. Поместите напильник в зазор между двумя зубьями, слегка наклонив его к кончику пилы, чтобы он упирался в острие затачиваемого зуба. Опять же, обязательно держите его ровно и перпендикулярно лезвию. Сделайте два-три легких боковых прохода в одном и том же направлении для каждого зуба по всей длине лезвия, сохраняя постоянное действие и количество движений каждый раз
4. После того, как блестящая, сплющенная вершина каждого зуба будет уменьшена до точки одинакового размера, пила будет успешно заточена. Обязательно протестируйте нашу недавно заточенную ручную пилу и, если необходимо, вернитесь и внесите небольшие изменения, пока проблема не будет решена

.

Руководство по пиле | Руководство по инструментам | Общая деревообработка

Общие руководства

Иззи Бергер
23 марта 2018 г. 22 марта 2023 г.

Примечание к термину «ручная пила»: технически все пилы могут быть отнесены к термину «ручные пилы», поскольку это общий термин для всех ручных пил (не машин), однако термин «ручные пилы» может также относиться к конкретная пила, которая описывается как большая панельная пила. В этом руководстве мы будем ссылаться на ручную пилу как на название конкретной пилы.

Применение

Существует 2 типа зубьев пилы: продольная и поперечная. Рыхление — это когда зубья затачиваются прямо или под прямым углом, этот рисунок зубьев предназначен для резки вдоль или поперек волокон. Поперечная резка — это когда зубья затачиваются с чередующихся сторон, чтобы создать скошенные точки на зубьях, эти зубья специально разработаны для эффективного резания поперек волокон древесины. Для обоих типов пил зубья слегка изгибаются в разных направлениях (это называется «установкой») с помощью набора пил (дополнительную информацию см. в нашем «Руководстве по настройке и заточке»), поскольку это позволяет сделать разрез немного шире, чем толщина самой пластины пилы (полотна), что позволяет с легкостью вводить пилу в каждый пропил и проходить через него. Вы можете заточить любую пилу по любому из этих двух шаблонов зубьев, однако это не имеет большого значения для пил с меньшими зубьями, поэтому Пол рекомендует для начала придерживаться продольной резки для всех лобзиков и пил с более чем 8 PPI. . По мере того, как зубы становятся больше, становится более важным иметь специальные пилы, по одной для каждого зуба. Чтобы узнать больше об использовании пил, нажмите здесь.

Типы пил:

Существует три основных типа пил; пилы с обратным ходом, пилы без спинки и рамные пилы, разница заключается в том, как поддерживается лезвие. Обратные пилы имеют металлическое ребро, проходящее по всей длине задней части полотна, а рамные пилы имеют рамную конструкцию, которая позволяет прикладывать натяжение к самому лезвию. Пилы с обратной пилой могут иметь размер до 14 дюймов (355 мм), а пила без спинки, которая зависит от определенного уровня жесткости лезвия только для прочности реза, может иметь размер до 30 дюймов (762 мм).

Пилы без спинки:

• Ручные пилы – Используются для удаления большого количества ненужного материала и подготовки грубо распиленного материала, готового для строгания поверхности до окончательного размера. Для пил с 8PPI или менее рисунок зубьев, продольный или поперечный разрез определяет, могут ли они резать вдоль или поперек волокон. Лезвие должно быть гибким и тонким, если оно слишком толстое, это требует больше усилий и его намного сложнее использовать. Ручные пилы могут варьироваться по количеству зубьев на лезвиях, от 12 точек на дюйм (PPI) до всего лишь 4 PPI.

Задние пилы:

Большие задние пилы называются «шиповыми пилами», а меньшие задние пилы называются «ласточкин хвост». «Мужские пилы» похожи на пилу типа «ласточкин хвост», однако их можно отличить по встроенной рукоятке.

• Пилы «ласточкин хвост» – Это меньшие пилы, которые в основном используются для ласточкиного хвоста, это уменьшенные версии шиповидной пилы. Пилы типа «ласточкин хвост» обычно имеют максимальное значение PPI (количество точек на дюйм), равное 16, однако вы можете приобрести более тонкие полотна с показателем 18–32 PPI. Более тонкие пилы (с меньшими зубьями) гораздо сложнее, и иногда их невозможно заточить и установить вручную, поскольку зубья настолько малы, что их труднее увидеть, что облегчает их случайное протачивание и удаление целого зуба.
• Шипорезные пилы (также известные как пилы для створки, задние пилы и пилы для каркаса) — часто используются для разрезания шиповых соединений, но могут использоваться для самых разных целей. Он состоит из деревянной ручки с широким лезвием из тонкой стали. Существует несколько различных длин шипорезных пил от 10 до 14 дюймов.
• Пилы Gent’s — предназначены для более мелкой и тонкой работы и обычно не превышают 10 дюймов (25 см) в длину. Это полезный размер, потому что очень маленькие зубья обеспечивают более тонкий срез, что означает большую точность. Мужская пила всегда имеет встроенную рукоятку, это означает, что вместо типичной пистолетной рукоятки она находится на одной линии со шлицем пилы, который придает пиле более тонкий баланс, прямую тягу и отлично подходит для небольших столярных работ. Шлиц пилы входит в рукоятку для сохранения жесткости, этот тип рукоятки подходит для большинства рук.

Рамные пилы:

• Копировальные пилы – Копировальные пилы используются для криволинейных резов или резов, которые должны менять направление, они могут резать крутые кривые, поскольку имеют очень тонкое стальное лезвие с регулируемым углом наклона. Ультратонкое лезвие поддерживается прочной стальной рамой, которая увеличивает натяжение лезвия. Высота рамы позади лезвия определяет глубину резания, также известную как «горловина», обычно 5 дюймов (127 мм).

Терминология

• Одноразовая пила — пила, изготовленная не на века, часто узнаваемая по рукоятке, но более очевидная по типу зубьев, которые часто темнее основного стального корпуса (закаленные). Пластиковая ручка с заостренными зубьями является хорошим индикатором того, что пила одноразовая и ее нельзя затачивать.

Детали ручной пилы:

• Без подсветки
• С подсветкой

● Лезвие (или пластина)

◎ Рукоятка

Детали пилы типа «ласточкин хвост» :

• Без подсветки
• С подсветкой

● Лезвие (или пластина)

● Спинка

● Ручка

Детали шиповидной пилы:

9 0010

● Назад

● Лезвие (или пластина)

◎ Рукоятка

Детали копировальной пилы:

• Без подсветки
• С подсветкой
• Детали

◎ Рама

● Ручка

● Лезвие

● Регуляторы*

*Регулятор, который входит в рукоятку, также является натяжителем.

Соответствующие руководства

• Пол рекомендует 10″ (25 см) с 15-17 PPI. На плите пилы много разных имен, но только один главный производитель. Обычно они бывают разной длины, но идеальной является длина 10 дюймов. Кроме того, маленькие зубы (все, что выше 17PPI) слишком малы, и разрез далеко не так эффективен. Также…

  Подробнее

• При покупке пилы типа «ласточкин хвост» убедитесь, что она изготовлена ​​из хорошей, легко затачиваемой стали и имеет прочную спинку. Как и шиповые пилы, они могут быть с латунной или стальной основой, главное отличие состоит в том, что пилы со стальной основой легче. Вы также должны убедиться, что он имеет 15 PPI или более (немного меньшие зубы) и…

  Подробнее

• При покупке копровальной пилы ищите легкую, жесткую и прочную раму, так как она будет надежно и натянуто удерживать полотно. Пол Селлерс считает, что деревянные ручки более удобны, ручка должна быть плотно прикреплена к раме, так как это обеспечит более точный рез. По прочности на растяжение…

  Подробнее

Дополнительная литература

Чтобы узнать больше об этом, мы рекомендуем следующее из блога Пола:

Ответы на вопросы — Поперечные и продольные пилы

Толкай — тяни — пилы — Тонкие изменения?

Сравнение пил для начала работы

Работа с копировальными пилами

Несколько мыслей о пилах

Минималистские инструменты — пилы типа «ласточкин хвост»
#Копировальная пила#Пила типа «ласточкин хвост»#Пила по дереву#пила с шипами

Похожие сообщения

Общие руководства

The Square Guide

Иззи Бергер
15 марта 2018 г. 22 марта 2023 г.

Угловой угольник используется для обеспечения точности линий разметки и разрезов, выполненных другими инструментами. Он всегда должен быть точным, потому что в противном случае последующая работа приведет к более низкому уровню качества работы. Использование Квадрат — один из самых важных инструментов, используемых при изготовлении мебели. Используется для маркировки…

Подробнее The Square GuideПродолжить

Общие руководства

Скользящая направляющая

Иззи Бергер
14 мая 2018 г. 22 марта 2023 г.

Скользящая фаска — это инструмент для разметки, необходимый для аккуратной и точной работы по дереву. Он состоит из двух частей: балки и ложи, которые могут перемещаться по оси. Их можно зафиксировать с помощью барашковой гайки, чтобы вы могли перенести точную угловую маркировку. На складе можно сделать…

Подробнее Руководство по скользящему скосуПродолжить

Общие руководства

Путеводитель по файлам

Иззи Бергер
23 марта 2018 г. 14 декабря 2021 г.

Напильники

имеют зубья, которые охватывают ширину рабочей поверхности с диагональным наклоном, зубья бывают разных размеров, что влияет на глубину впадин и, следовательно, на глубину врезания зубьев напильника в материал. Если зубья очень маленькие и расположены близко друг к другу (гладкий или второй рез), это может вызвать…

Подробнее Руководство по файламПродолжить

Настройка и заточка

Пилы

Иззи Бергер
25 апреля 2018 г. 23 марта 2023 г.

Файлы

Saw также могут называться треугольными файлами или файлами с тремя квадратами. Они часто имеют одиночные зубья по всей ширине каждой грани напильника и могут иметь множество различных вариаций, в том числе: Пол считает, что 3 основных размера подходят для большинства пил: При выборе напильника это зависит от его типа…

Подробнее ПилыПродолжить

Общие руководства

Руководство по очистке карт

Иззи Бергер
1 мая 2018 г. 14 декабря 2021 г.

Скребок для карт представляет собой пластину из листовой стали, которая затачивается по всей длине длинных краев и требует тщательной точности на протяжении всего процесса заточки. Скребок для карт выполняет почти те же задачи, что и скребок №80 (шкафный скребок), и оба типа лезвий изготовлены из толстолистовой стали, однако их лезвия…

Читать дальше Руководство по чистке картПродолжить

Общие руководства

Руководство по комбинированному манометру

Иззи Бергер
14 мая 2018 г. 22 марта 2023 г.

Комбинированный калибр состоит из 4 основных частей: деревянного стержня, деревянного ложа, установочного винта и маркировочных штифтов. На ложе есть система блокировки, позволяющая держать его на расстоянии от штифта, что позволяет точно отметить нужное место.
