Принцип работы и особенности устройства донного клапана автоцистерны

Химические препараты, нефтяные продукты и материалы горюче-смазочного назначения — это вещества, принадлежащие к 3-му классу опасности. Автопоезда транспортируют такие грузы по автодорогам общего назначения, поэтому они должны соответствовать специальным критериям, большинство из которых предъявляются к конструктивным особенностям транспортных средств. При разработке данных требований учитывались классификация аварийных ситуаций, теоретические расчёты и большой практический опыт грузоперевозок. Выполнение этих требований обеспечивает безопасность на дорогах даже в случае аварийных ситуаций.

Вся совокупность данных нормативов и правил содержится в специальном документе — ДОПОГе. К требованиям, касающимся оснащения автомобильного поезда, относится обязательное наличие у него специальной детали, которая называется «донный клапан». Функция этого элемента конструкции — дополнительная герметичность цистерны. Это аннулирует вероятность протечек в случае аварии.





Существуют разные виды донных клапанов. Но по функциональности конкретный клапан должен соответствовать характеристикам вещества, которое транспортируется в автоцистерне.



Основные разновидности донных клапанов



Установка донного клапана обеспечивает безопасность сливного автоцистерны за счёт увеличения количества запорных элементов, повышения их герметичности, прочности и износоустойчивости. Донный клапан применяется для перевозки нефтепродуктов и некоторых других жидкостей — молока, масла, продуктов химического производства. Подходящий тип клапана подбирают, учитывая конкретное транспортируемое сырьё.

Дополнительной функцией донного клапана является фильтрация. Клапан сконструирован в виде трубы с диаметром в верхней части от 3-х до 4-х дюймов. Там же находится запорный элемент. Существует классификация запорных элементов по принципу работы на несколько видов:

  • механические — их открытие и закрытие осуществляется через ручное перемещение механизма, состоящего из шестерёнок;
  • пневматические — их запорную арматуру приводит в движение пневматическая система;
  • комбинированные — сочетающие пневмопривод и ручную запорную арматуру.

Минус пневматического клапана состоит в поступлении не осушенного воздуха. В результате в системе спустя некоторое время накапливается влага. Конденсат, стекая, увлажняет движимые части, вследствие чего они прочно связываются при температуре ниже 0.





Пневматическая запорная арматура не может использоваться для транспортировки тёмных нефтепродуктов, которым свойственна тяжёлая и вязкая консистенция. Транспортировка пищевых жидкостей также сопровождается риском обледенения, поскольку они замерзают при температуре немного ниже 0.

Клапаны с механическими запорными элементами имеют простую конструкцию, благодаря чему они очень популярны.





Пневматические же используют в основном для перевозки светлых нефтепродуктов, которым свойственны высокая жидкотекучесть и низкая температура замерзания.



Конструкция и принцип работы донного клапана



На каждый донный клапан должна быть нанесена маркировка. Также любое такое устройство должно иметь сертификат, подтверждающий, что оно соответствует общепринятым стандартам. Монтаж донных клапанов должен осуществляться только на СТО, сертифицированных в соответствии с ДОПОГ на выполнение данной работы.



Донный клапан обеспечивает безопасность перевозки жидких веществ, их хранения и использования. По сути, данная деталь представляет собой дополнительный элемент запорной арматуры, который устанавливается снизу. Клапан сконструирован таким образом, что при открывании он перемещается вниз, вследствие чего жидкость может беспрепятственно стекать вниз. При использовании мелкодисперсной сыпучей или вязкой фракции это способствует очищению внутренней полости клапана. В конце отверстия для слива расположен фланец, который соединяется со сливным трубопроводом.



Донный клапан приводят в движение с помощью поршня, регулируемого автоматически или вручную. Для закрытия клапана поршень перемещают кверху, чтобы он плотно прижал клапан.



Разновидности и технические параметры донных клапанов



Донный клапан конструктивно состоит из собственно клапана и поршневого затвора. Модульная сборка обеспечивает высокую ремонтопригодность клапана. В стандартном виде используются 3 комплектации:

  • ручной привод;
  • ручной привод-редуктор;
  • пневмопривод, имеющий двойную направленность.

Конструкция изготавливается в специальной модификации, включающей:

  • Упрочнение поверхности плунжерной пары с помощью сплава, в основе которого используются вольфрам, хром и кобальт.
  • Обогрев корпуса, который исключает отказ работы при низкой температуре.
  • Использование клапанов для эродирующей либо очень агрессивной среды. Материалом изготовления таких клапанов служит нержавеющая аустенитная сталь.

Клапаны специального назначения представляют собой конструкции для разных температурных режимов — стандартные и низкотемпературные.



Безопасность эксплуатации при форс-мажорных ситуациях обеспечивается посредством установки привода, имеющего возвратную пружину. Этот привод обеспечивает движение клапана в нужную сторону.



Дополнительная комплектация включает такие навесные элементы:

  • реле блокировки;
  • электромагнитные клапаны;
  • фильтр-редуктор и др.

Вернуться к списку статей

разновидности, функции, устройство, советы по монтажу

Донный клапан используется в сантехнике для того, чтобы блокировать сливное отверстие, если в биде, ванну или раковину нужно набрать воду.

В нашей стране данный элемент стал продаваться совсем недавно, а впервые появился он в Англии. Как известно, английские краны немного отличаются от наших, ведь в большинстве британских домов пользовались смесителями, и умывальники были оснащены отдельными кранами для горячей и холодной воды. Донный клапан плотно закрывал сливное отверстие. В умывальник набиралось необходимое количество воды. У нас такой способ умывания считался не самым гигиеничным, а поэтому особо популярным не был. Ведь для такого умывания сантехника всегда должна содержаться в идеальной чистоте.

Что собой представляет донный клапан? Как он устроен и как его установить? Все это мы рассмотрим в нашей сегодняшней статье.

Разновидности

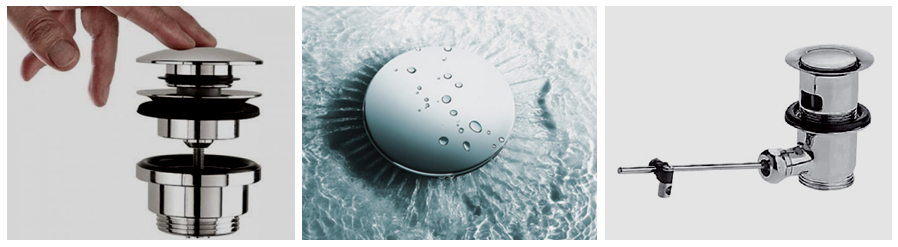

Существует два основных вида клапанов. Первый тип соединен со смесителем и имеет специальный рычаг. Второй – клапан системы «клик-клак», которая не предполагает наличия смесителя.

Больше всего распространен именно первый вариант. Если вы покупаете смеситель, в комплектации вы получите и донный клапан. Рычаг, приводящий систему в действие, находится позади крана, возле его основания. Некоторые фирмы помещают рычажок не сзади, а сбоку изделия. Никакой разницы в этом нет, разве что покупатель может выбрать более удобный для него вариант. Для того чтобы закрыть слив, нужно переместить рычаг в другое положение.

Кроме обычных клапанов, которые широко используются в быту, есть более сложные устройства, которыми пользуются на производстве. Такие клапаны получили название седельных. Их особенность состоит в том, что при необходимости они способны разделять вещества, движущиеся по трубам. Чаще всего седельные клапаны используются в пищевой и химической промышленности.

Существуют одно- и двухседельные клапаны. В чем заключаются их функции? Первые используются для того, чтобы менять поток жидкости и в случае необходимости останавливать его. Двухседельные механизмы используют в том случае, когда блокирование потока особенно важно. Как правило, это фармацевтические и химические предприятия. В быту двухседельные элементы практически не используются.

Устройство клапана

Механизм с рычагом состоит из таких деталей, как:

  • пробка, которая необходима для закрывания сливного отверстия;
  • рычажок;
  • стержень, которым соединяется клапан и рычажок;
  • резьба для установки сифона;
  • сифон.

Донный клапан для умывальника системы «клик-клак» не настолько популярен. Рычага у данной конструкции нет. Закрывание сливного отверстия происходит с помощью пружины, которая придерживает крышку клапана. Этот вариант не очень широко используется из-за того, что приходится опускать руки в воду, чтобы слить воду из умывальника или ванны. Но в то же время данный вариант — наиболее дешевый.

Как установить элемент?

Чтобы смонтировать донный клапан для ванны или умывальника, не нужно пользоваться услугами сантехника. Эта работа несложная, и ее вполне реально выполнить собственными руками. Все, что вам нужно – подготовить необходимые детали и инструменты, а также внимательно ознакомиться с инструкцией.

Монтаж клапана предусматривает необходимую установку смесителя. Для начала работ нужно проложить шланг, который будет соединять клапан со смесителем. С помощью резиновой прокладки смеситель устанавливается в отверстие на умывальнике или раковине. Прокладка должна идти в комплектации вместе со смесителем. Проверьте диаметры шлангов и труб в тех местах, где они соединяются. Если размеры не идентичны, соединения придется растачивать. Делать это нужно с большой осторожностью, чтобы части металлических деталей не оказались внутри механизма и не стали причиной выхода из строя клапана. С помощью гаек, на которых находятся уплотнители, надо плотно прикрепить шланги и трубы друг к другу. Клапан устанавливают в слив. Монтажные спицы фиксируют в параллельном положении, а затем соединяют их с клапаном.

После установки системы обязательно проверьте, надежны ли трубы, по которым вода стекает в канализацию. Если вы устанавливаете донный клапан для раковины, ванны или биде, очень полезной станет система, которая называется «слив-перелив». Она сможет защитить вас от непреднамеренного потопа, если вы забудете закрыть кран или он неожиданно сломается. Во избежание неприятных ситуаций в умывальнике делают отверстие, куда попадает избыток воды. Если вам не нравится, что отверстие вредит эстетическому виду, на рынке существуют модели сантехники с желобками. Они прикрыты бортиками умывальника или раковины. Таким образом, лишняя вода будет сливаться незаметно.

Когда вы завершите работу по установке, откройте кран и проверьте, нет ли протечек. При наличии протечки ее нужно устранить. Иначе это приведет к большим проблемам в будущем.

Сифон

Если вы впервые покупаете донный клапан, то наверняка озабочены выбором сифона. Ведь важно, чтобы он подошел к клапану, и монтаж не вызвал серьезных проблем. Но дело в том, что резьба и соединения универсальны, а все детали изготавливаются таким образом, чтобы они по умолчанию подходили друг к другу.

Дизайн клапана

Варианты дизайна довольно ограничены. Дело в том, что большая часть клапана все равно скрыта от глаз и находится в трубе. Видимая же часть представляет собой всего лишь небольшую круглую заглушку. Так как отверстие слива никогда не бывает квадратным или треугольным, сложно найти клапан какой-то оригинальной формы. Единственный момент, который может быть важным – это цвет. На рынке преобладают обычные хромированные изделия, но дизайнерские магазины предложат и другие оттенки смесителей вместе с клапанами. Если же вы приобретаете эти детали отдельно, лучше остановить свой выбор на обычном хроме. Большую популярность сегодня имеет донный клапан Grohe. Как отмечают отзывы, изделие имеет привлекательный дизайн, а сам элемент прост в установке.

Преимущества клапанов

Одно из главных их достоинств – это практичность и экономичность. Благодаря использованию донного клапана расход воды доме может существенно сократиться, а с постоянно растущими тарифами на воду экономия очень важна. Еще один важный момент – это простота в использовании.

Даже если вы не выбрали систему «клик-клак», которая сама справляется со сливом воды, с рычагом может справиться любой. Если учесть эстетическую сторону вопроса, то ваша раковина или ванна станет намного симпатичнее, если вместо отверстия слива будет стоять блестящий хромированный клапан. Кроме того, специальный уход за клапаном не требуется. Очистить его можно при обычной плановой мойке сантехники.

Недостатки

Особых недостатков система не имеет. Возможно, поначалу будет довольно непривычно, но к хорошим, удобным и качественным вещам обычно привыкают очень скоро. Единственное, что может создать проблему – это сильный нерегулируемый поток воды. В таком случае перелива не избежать. Но возникают такие проблемы только в случае серьезной поломки крана. А если вы добросовестно отнеслись к установке сантехники, подобных случаев возникать не должно.

Вместо заключения

Итак, мы рассмотрели, что собой представляет донный клапан. Как видите, это весьма полезный сантехнический элемент, который облегчит использование раковины или ванной и поможет сэкономить средства.

Что нужно знать о донных клапанах санитарных резервуаров

Перейти к содержимому

Донный клапан санитарного резервуара представляет собой клапан, который устанавливается на дне резервуара для опорожнения резервуара, заполнения или опорожнения резервуара при возникновении необходимости. Процессы происходят с минимальной мертвой ветвью.

Донный клапан санитарного бака имеет коническую форму, что позволяет опорожнять бак, предотвращая появление застойных зон и зон, задерживающих грязь внутри бака.

Они широко используются в молочной, пищевой, химической и фармацевтической промышленности.

Типы донных клапанов санитарных резервуаров

Существует несколько типов донных клапанов санитарных резервуаров. К наиболее распространенным типам относятся следующие:
