Диаметры арматуры таблица

В современном строительстве домов не обойтись без армированных конструкций. При этом основная часть приобретаемых материалов для строительства приходится на арматуру. При определении качества изделий обращают внимание на специально разработанные Госстандартом требования к продукции по разным параметрам — диаметр, вес, сечения прутьев. Важным расчетом при приобретении является вес — с его помощью можно точно и правильно рассчитать важную часть стоимости всего объекта.

У арматуры широкий спектр применения — она служит усилением и опорой в фундаментах домов, так же ее используют и при строительстве мостов, так же иногда ее могут использовать для усиления стекла.

Круглые стержни с гладкой или рифленой поверхностью из металла — это и есть арматура. Основное различие — это диаметр прутьев, который колеблется от 4 до 80мм. При производстве арматуры и используется несколько видов стали.

При приобретении арматуры покупатель всегда задается вопросом веса того или иного диаметра 1 метра изделия. Давайте рассмотрим для чего это надо — первоочередно это доставка, не все мелкие продавцы ее предоставляют, а некоторые покупатели предпочитают сами вывозить, экономя на услугах службы доставки. Для этого и нужно знать какая будет нагрузка на автомобиль. 6 или 12 метров — это стандартная длина арматуры, для транспортировки ее иногда режут на месте. Как вариант можно взять ещё из немерных партий короткие стержни.

Если требуется приобрести большой объём, то тогда идет исчисление в тоннах — в качестве единицы измерения для расчетов. Чтобы было не сложно рассчитать вес, требуемый для покупки — достаточно всего лишь знание количества погонных метров арматурных стержней в одной тонне. Как показывает практика, знание диаметра очень важно не только при приобретении арматуры, но и так же при ее использовании.

Диаметр арматуры колеблется от 4 мм до 80 мм:

• Диаметр от 4 мм до 40 мм согласно ГОСТ Р 52544-2006;

• Диаметр от 6 мм до 80 мм согласно ГОСТ 5781-82;

• Диаметр от 6 мм до 80 мм согласно ГОСТ 5781-82.

Существует внешний и номинальный диаметр арматуры. Так же диаметр основной показатель, лежащий в основе сортамента продукции. Сортамент подразделяют на классы А1 – А6. При этом каждый класс имеет свою характеристику, которая может отличаться или совпадать между друг другом.

Все виды арматуры подразделяются на три основных класса:

• А — это стержневая арматура;

• Вр — проволочная арматура;

• К — канатная арматура.

Приведем примеры основных классов:

• АI(А1) или А240 — гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Данную арматуру применяют при изготовлении железо бетонных изделий, для возведения опорных и монолитных конструкций. Не смотря на диаметр. Данная арматура изготавливается только в прутьях и фасуется в упаковки. АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

• АII(А2) или А300 — арматурные стержни с рифленой поверхностью и диаметром от 10 до 80 мм. Данные изделия могут удерживать сильное давление. Может использоваться при возведении мостов, плотин, при строительстве домов, в том числе и многоэтажных, при укладке автодорог, так же при строительстве ангаров и производственных помещений.

• АIII(А3) или А400, А500 — стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Данный класс является самым популярным и пользуется широким применением, как и в промышленном так и жилищном строительстве. Его часто используют при строительстве автодорог, ЖБИ. Изделия с диаметром свыше 10мм выпускают в стержнях. Менее 10мм в мотках.

• АIV(А4) или А600 — это стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ(А3), но имеют меньшую частоту ребер.

• АV(А5) или А800 — редкий сортамент арматуры, он обладает высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

• А6 (А1000) — арматура из термостойкой стали с повышенным уровнем сопротивляемости к разным видам деформации, чаще всего используется в многоэтажном строительстве.

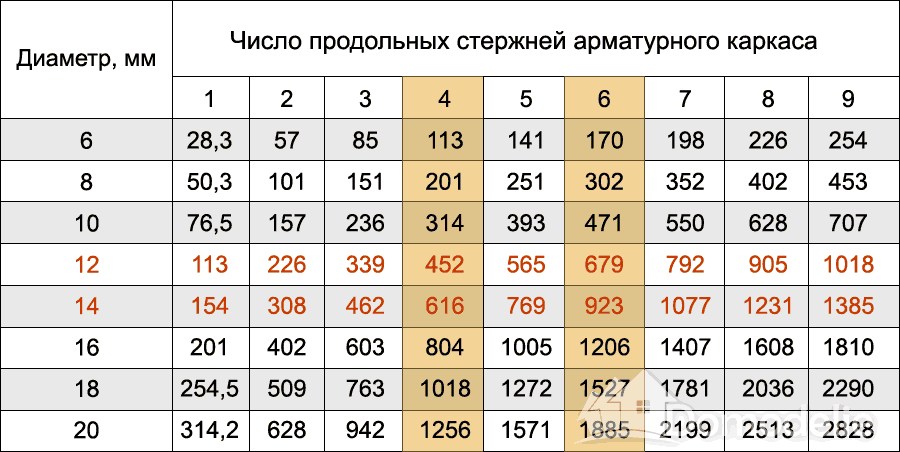

Ещё одним не маловажным показателем при выборе арматуры является ее площадь сечения. Именно от сечения арматурных стержней зависит их прочность. Чем больше будет сечение, тем большую нагрузку сможет выдержать изделие. Эти данные всегда можно спросить у продавца, они имеются в паспорте изделия. А для выбора вы можете воспользоваться таблицей.

Зная эти три важных показателя (Масса, диаметр, площадь сечения) всегда можно грамотно рассчитать количество требуемого вам материала для покупки. Ниже предоставим таблицу с размерами согласно стандартам, но всегда лучше уточнять у продавца конкретные размеры.

Диаметры арматуры А500С: 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 32 мм, 36 мм, 40 мм, 45 мм, 50 мм, 55 мм, 60 мм, 70 мм, 80 мм.

Диаметры арматуры А400: 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 32 мм, 36 мм, 40 мм.

Диаметры арматуры А240: 4 мм, 6 мм, 6.5 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 25 мм, 28 мм, 30 мм, 32 мм, 36 мм, 40 мм, 45 мм, 50 мм, 55 мм, 60 мм, 70 мм, 80 мм.

Существует так же такой вид изделия как квадрат. Стальной квадрат — это изделие металлопроката в виде тонкой проволоки или прутов и имеет квадратное сечение. Чаще всего используется квадрат, как заготовка фасонного и сортового металлопроката для изготовления деталей разных механизмов. Квадрат горячекатаный (г/к) стальной изготавливается по ГОСТ 2591-88. Размеры данной арматуры-размеры сторон от 6до 200 мм, длина прутков от 1 до 15 м. Но чаще длина прутка зависит от материала, из которого он изготавливается: углеродистая сталь, обычного качества-от 2 до 12м, стальной квадрат размером от 2 до 6 м по длине из стали качественной углеродистой или легированной, металлический квадратный пруток длина от 1,5 до 6 м из высоколегированной стали.

Его применение различное, квадрат можно использовать как в строительстве (построение металлических конструкций, закладных изделий), так и в промышленном производстве, для изготовления крепежей, деталей машин. Так же используется в роли функционально-декоративных элементов наружных конструкций — ворот, калиток, лестниц, скамеек, оград.

Большое распространение в данное время так же получает стеклопластиковая арматура, базальтопластиковая и другие. Эти материалы обладают рядом преимуществ перед стальными изделиями-они не подвергаются коррозии при любом методе применения, вплоть до эксплуатации в агрессивных средах. Но, полностью заменить металл они не в состояние. Имеет широкое применение в частном строительстве.

Стеклопластиковая арматура (сокращенно АСП или СПА) начала использоваться в больших масштабах сравнительно недавно. Данная арматура представляет собой стержень, произведенный из стеклянного сплеточного нитевидного волокна (ровинга) прямого или скрученного, скрепленного особым составом. Чаще всего это синтетические эпоксидные смолы, но есть еще один вид — он представляет собой стекловолоконный стержень с намоткой из углепластиковой нити. После намотки такие стекловолоконные заготовки подвергают полимеризации, превращая их в монолитный стержень. Размеры арматуры — диаметр от 4 до 32 мм, толщиной от 4 до 8 мм, упаковывается в бухты. Каждая бухта содержит 100-150 метров арматуры. Как и любое другое полотно можно нарезать в заводских условиях по размерам заказчика. Существует гладкая и рифлёная стеклопластиковая арматура. Применяться может для монтажных работ, армирования конструктивных элементов из бетона, повышения жесткости полов в жилых домах и промышленных комплексах, для повышения прочности и долговечности дорожек и дорожного покрытия.

Свойства и технические характеристики СПА, делают материал практически идеальным для строительства дома своими руками. Для того, чтобы дом был прочным и прослужил нескольким поколениям семьи, важно грамотно выполнить монтаж стеклопластиковой арматуры, учитывая ее недостатки:

• Низкая термостойкость;

• Небольшой модуль упругости 56000МПА;

• Возгорается при температуре 200°С;

• Невозможно самостоятельно согнуть под нужным углом- все изогнутые прутья изготавливаются на заводе по индивидуальному заказу;

• Обладает низкой прочностью на излом;

• Невозможность создания жесткого, твердого каркаса.

Но помимо недостатков у СПА есть и плюсы:

• Размеры арматуры-вес 1 метра стеклокомпозитной качественной арматуры в 4 раза меньше метрового стального прута равного диаметра при равной прочности на растяжение. Это позволяет в 7-9 раз уменьшить вес сооружения;

• Меньшая по сравнению с аналогами стоимость;

• Заявленный срок службы – 50-80 лет;

• Прутья из стекловолокна по коррозионной стойкости почти в 10 раз превышают традиционные металлические. Данные изделия практически не вступают в реакции с щелочами, соляными растворами и кислотами;

• Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери;

• Соединение прутов из стеклокомпозита производится пластиковыми хомутами, вязальной проволокой и соответствующими фиксаторами без сварочного аппарата;

• Стеклопластиковая арматура – отличный диэлектрик. Это свойство используется еще с середины прошлого века при строительстве элементов ЛЭП, железнодорожных мостов и прочих конструкций, где электропроводящие свойства стали негативно влияют на работу приборов и целостность конструкции;

• Прутья из стекловолокна по коррозионной стойкости почти в 10 раз превышают традиционные металлические. Данные изделия практически не вступают в реакции с щелочами, соляными растворами и кислотами;

• Коэффициент теплопроводности 0,35 Вт/м С против 46 Вт/м С у стальных прутков, что исключает появление мостиков холода, и заметно снижает теплопотери;

• Величина коэффициента теплового расширения близка к коэффициенту теплового расширения бетона, что практические исключает возникновение трещин при перепадах температур;

• Широкий диапазон температур, при котором можно применять материал: от – 60°С до +90°С;

• Возможность бесшовной укладки.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ

Сортамент арматуры A1 и A3 (A500C) соответствующий ГОСТ 5781, таблица сортамента. Официальный сайт компании ООО «ДорСтройМеталл»

1. Главная
2. Новости
3. Сортамент арматуры A1 и A3 (A500C) соответствующий ГОСТ 5781, таблица сортамента

Армирование – комплекс работ, предназначенный для укрепления железобетонных сооружений или отдельных их частей. В их составе могут быть твердые и эластичные детали. К твердым соединениям можно отнести: угольники, швеллеры, двутавровые профили, а к эластичным – арматура. Перед началом постройки, обязательно надлежит сделать эксплуатационные подсчеты желаемого сооружения, так как от их характеристик исходит какая арматура подойдет для этих целей.

На сей день, представленная в торговле арматура особенно популярного вида диаметром 10 мм формата A3 варьируется от 40 до 48 тыс. руб за тонну. Для обеспечения небольших объемов строительства лучше вычислять метражом. Тысяча мм арматуры того же диаметра весит приблизительно 0,61 кг. Методом точного расчета сможете выяснить окончательную стоимость.

В соответствии с ГОСТом 5781-81 выделяют 20 основных диаметров арматуры

Классификация арматуры

Классы и их габариты:

ГОСТ 5781-81, исходя из эластичности, разделяет их на разновидности:

• A 400 (A-3). Диаметр от 6-40 мм, сталь – 35 ГС, 25 Г2С, 32Г2Рпс
• A 240 (A-1). Размер от 6-40 мм, сплав – Ст3кп, Ст3пс, Ст3сп.
• A-600 (A-4). Диаметр от 6-40 мм, сталь – 80С, 20ХГ2Ц
• A-800 (A-5). Диаметр от 6-40 мм, сплав – 23Х2Г2Т
• A 1000 (A-6). Размер от 6-40 мм, сталь – 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР
• А 300 (A-2). Диаметр от 10-80 мм, сталь – Ст5сп, Ст5пс, 18Г2С, 10 ГТ

Еще есть 2 переходных упрочненных варианта:

• A500C. Диаметр 6-40 мм, горячекатаная сталь
• B-500C. Размер 6-12 мм, холоднодеформированный

В соответствии с назначением:

• Рабочая арматура. Обычно стыкуется вдоль, для препятствия растягиванию и сжимания конструкции
• Анкерная арматура. Вдалбливаются в основание постройки, для последующей связывания с основным каркасом
• Запорная арматура. Разграничивает трудовую среду от герметичной сферы.
• Монтажная арматура. Объединяет детали всего каркаса в единичную конструктивную сеть
• Действующая арматура. Устанавливается поперчено или в вертикальном положении, подобно хомутов или сварных стержней. Воспринимает усилие по вертикальной линии, немного осуществляет роль строительно-монтажных стержней

По ориентации:

• Поперечная – увеличение усиления постройки от косых щелей
• Продольная – воспрепятствует сжатию и растяжению скелета сооружения и предупреждает от отвесных щелей.

По использованию:

• Напрягаемая – предварительно подвергается изменению, благодаря чему становится более восприимчива к перегрузкам. Употребляется для высокопрочных построек
• Не напрягаемая – менее долговечная, может использоваться для построек, где нет огромных нагрузок на арматурную сетку.

В таблице представлен сортамент арматуры А500С ГОСТ 52544-2006

5 методик применения арматуры.

Благодаря технологичности монтирование и низкой стоимости, арматуру повсеместно используют в разнообразных элементах строительного производства.

• Вязаная арматурная сетка. Употребляется при использовании небольших площадях армирования, в ситуациях, когда нельзя соединить участки сетки электросваркой, при срочных работах, или при армировании железными нитями из не поддающимся сварке металлов.
• Усиленная кладка несущих стен зданий. Применяется арматура сварочная (вязаная), сетка малого диаметра, или используются единичные прутья, которые помещаются в раствор промеж рядами кладки.
• Петли, хомуты. Используются с целью сборки ключевых частей строительной конструкции в больших каркасах для амортизации и перераспределения нагрузки.
• Усиленный арматурный каркас. Стержни связывают сварочными швами, с помощью которых возводится «остов», обеспечивающий жесткость, устойчивость и гибкость несущих опор.
• Фундамент объекта. Для увеличения усиления плиты фундамента применяют поперченное и продольное расположение прутьев в пару рядов (при небольшом – допускается и один ряд). Примерно, на один метр арматуры продольного армирования, устанавливается 1 поперечный хомут или стержень.

Купить арматуру в Краснодаре

Заказать арматуру по доступным ценам сможете на нашем сайте. В прайс-листах фирмы «ДорСтройМеталл» можно найти полный состав существующего металлопроката и его наиболее подробную характеристику.

Для нашей фирмы каждый клиент – самый ценный!

Мы используем cookie для корректной работы нашего сайта и сервиса. Продолжая использовать наши сайт и сервис, вы соглашаетесь на использование файлов cookie. Узнать больше

Таблица размеров арматуры [с пояснениями к размерам, типам и маркам]

При работе с бетоном строители и инженеры-строители часто используют арматуру или арматурные стержни, и им часто необходимо обращаться к таблице размеров арматуры.

Эти стальные стержни используются с бетоном для повышения прочности материала на растяжение.

Эти арматурные стержни обычно изготавливаются из стали, но также доступны опорные пластины из стекловолокна — все зависит от проекта, над которым вы работаете.

Стекловолокно является популярным вариантом, поскольку оно немагнитно и не вызывает коррозии.

Имея множество доступных размеров, веса и типов арматуры, выбор наилучших размеров для вашего проекта может оказаться ошеломляющим.

Решение состоит в том, чтобы понять таблицу размеров арматуры и маркировку, используемую для обозначения размеров.

Конечно, это не знания, которыми вы будете пользоваться каждый день, но они могут оказаться полезными, когда они вам больше всего нужны

Лучше всего то, что это понимание придаст вам уверенности в работе с базовой пластиной независимо от размера вашей следующей проект.

Обзор таблиц и как их читать

Каждая опорная плита обычно имеет пять различных маркировок.

Содержат информацию о размерах арматуры, буквы и символы, обозначающие завод-изготовитель и тип стали, марку марки и детали центральных ребер.

Один из самых простых способов прочесть эту стальную табличку — проверить выбитые на ней цифры и символы.

Обычно включает три маркировки (например, B6S.)

Буква B обозначает производителя, цифра 6 обозначает марку базовой плиты и эквивалентна 60, а буква S указывает на то, что она изготовлена ​​из стали.

Здесь мы рассмотрим каждый элемент на арматуре:

#1. Размер и диаметр арматурных стержней

В зависимости от страны существуют различные метрические размеры арматурных стержней. Ниже приведен стандарт размеров арматуры ASTM в США, где размеры стальной арматуры начинаются с № 3 до № 18.

Здесь представлена ​​основная информация о первых пяти размерах арматуры.

• №3 Арматурный стержень

Этот размер обычно изготавливается из углеродистой стали и используется во внутренних двориках, автомагистралях, дорожных работах и ​​строительстве подъездных путей.

Он также обычно используется в бетонных бассейнах неправильной формы.

Этот размер обычно называют «10 мм», поскольку диаметр арматурного стержня в метрической системе составляет 10 мм. Размер арматуры в дюймах составляет 0,375 дюйма, что эквивалентно 9,525 мм.

Вес арматурного стержня №3 на единицу длины составляет 0,376 фунта/фут или 0,561 кг/м. И площадью поперечного сечения 0,1 кв.

• Арматурный стержень №4

Арматурный стержень №4 часто используется в жилых и коммерческих проектах для увеличения прочности плит и колонн.

Он имеет диаметр 13 мм, вес 0,668 фунта/фут и площадь поперечного сечения 0,2 дюйма2.

• № 5 Арматурный стержень

Арматура № 5, обычно используемая при строительстве автомагистралей, мостов и дорог, изготавливается из углеродистой стали.

Это арматурный стержень диаметром «16 мм» с номинальным диаметром 0,625 дюйма. Он имеет удельный вес на единицу длины 1,043 фунта/фут и площадь поперечного сечения 0,31 дюйма3.

• №6 Арматурный стержень

Этот конкретный размер стального листа используется в подпорных стенах, тяжелых фундаментах, фундаментах и ​​автомагистралях. площадь поперечного сечения 0,44 дюйма2.

#2. Тип арматурной стали

Помимо марки и размера стали, также имеет значение основной материал стального листа и используемое на нем покрытие.

• Углеродистая сталь

Эта сталь чаще всего используется при строительстве коммерческих и жилых объектов и называется «черной арматурой».

Этот вид стали экономичен и надежен, когда речь идет о долговечности.

Но главный недостаток этого материала в том, что он не подходит для проектов, подверженных сильному воздействию влаги.

Он подвержен коррозии, поэтому вам может понадобиться другой вид стали, если ваш проект расположен в зоне с высокой влажностью.

Сварная проволочная ткань изготавливается путем электрической сварки последовательности стальных проволок и их расположения под прямым углом в виде сетки.

Сварная проволочная сетка обычно используется для наземных плит, где земля выравнивается и эффективно уплотняется.

Эти стержни также являются лучшим выбором для дорожных покрытий, коробчатых водопропускных труб, дренажных сооружений и проектов строительства каналов.

WWF укрепляет бетонные плиты, чтобы повысить общую прочность бетона на растяжение.

• Арматура с эпоксидным покрытием

Это ваш идеальный выбор при работе над проектами, которые в основном подвергаются воздействию высокой влажности.

И хотя это один из самых дорогих, на него можно положиться, несмотря на постоянный контакт с морской водой и влагой.

Как следует из названия, эта стальная пластина покрыта толстым слоем эпоксидной смолы, что помогает замедлить коррозию.

Обшивка, изготовленная из отожженных кусков листовой стали, затем сгибается в гофрированную форму.

Эти стержни в основном используются в строительстве крыш, лестничных конструкций и плит перекрытий.

Опорные пластины из листового металла также имеют стандартные отверстия диаметром 1/6 дюйма, пробитые на одинаковом расстоянии.

• Нержавеющая сталь

Любимая альтернатива стержням из углеродистой стали. Это достойный выбор, если вам нужна надежность углеродистой стали и коррозионная стойкость нержавеющей стали.

Не такая дешевая, как углеродистая сталь; нержавеющая сталь стоит почти в восемь раз дороже.

Это лучший вариант для проектов, связанных с дорогами, мостами, опорами и другими конструкциями, способными выдерживать огромный вес.

• Оцинкованная арматура

Подходит для конструкций, которым требуется отличный фундамент, эти покрытия в сорок раз более устойчивы к коррозии, чем углеродистая сталь.

Благодаря своей неоспоримой прочности оцинкованная обшивка также считается самой дорогой среди видов листовой стали, потому что это легированная сталь, погруженная в раствор цинка для борьбы с коррозией.

GFRP — ваш лучший выбор, если ваш проект имеет открытые конструкции и контактирует с водой.

Этот материал обещает, что коррозия никогда не будет проблемой, и он обладает гораздо большей прочностью на разрыв, несмотря на то, что он на 75% легче, чем стальные листы.

№3. Марка арматуры

Чтобы определить, какая марка арматуры подходит для вашего проекта, вам необходимо понять определение и разницу между пределом прочности на растяжение и пределом текучести.

Рассматривайте предел прочности при растяжении и предел текучести как максимальную и минимальную устойчивость к нагрузкам для марки толстолистовой стали.

Прочность на растяжение относится к максимальному пределу нагрузки, которую может выдержать ваш материал, прежде чем он сломается.

Предел текучести – это минимальное напряжение, которому он может подвергаться до деформации.

ASTM устанавливает сорта арматуры, стандартными являются 40, 60, 75, 80 и 100.

Указывает уровень текучести конкретной оболочки.

Например, если базовая плита имеет марку 40, то ее минимальный предел текучести составляет 40 тысяч фунтов на квадратный дюйм, что эквивалентно 40 000 фунтов на квадратный дюйм.

Пример использования таблицы арматурных стержней

В этом примере «W» представляет производителя арматурного стержня.

Следующая маркировка «10» указывает размер стержня.

Если вы обратитесь к приведенной ниже таблице размеров арматурных стержней или загрузите таблицу размеров арматурных стержней в формате pdf, вы узнаете, что размер опорной плиты №3 со следующими размерами и номиналом в фунтах на фут:

В приведенной ниже таблице У вас есть лучший способ прочитать размеры диаметра на базовой пластине, чтобы убедиться, что у вас есть правильный размер для того, над чем вы работаете.

«S» означает углеродистую сталь в качестве основного материала стержня, а класс «60» означает, что базовая плита имеет минимальный предел текучести 60 тысяч фунтов на квадратный дюйм, что эквивалентно 60 000 фунтов на квадратный дюйм.

Таблицы

Таблица размеров арматурных стержней, Таблица веса арматурных стержней, Таблица диаметров арматурных стержней – размеры арматурных стержней в США

Таблица размеров арматуры, Таблица веса арматуры, Таблица диаметров арматуры – Канада Размеры арматуры

Типы стали

Таблица марок арматуры

Самодельный проект с использованием арматуры

Работать с арматурой легко, особенно если у вас есть нужные инструменты и легкодоступные материалы.

Вы даже можете попробовать сделать проект своими руками дома, используя арматуру в качестве основного модуля.

Если у вас есть сад, вы можете попробовать построить очаровательную арку из арматуры.

Эта арка может быть лестницей для виноградных лоз, и со временем она будет заполнена стелющейся зеленью, так что вы не увидите никаких следов арматуры.

Создайте свой собственный не очень секретный сад с помощью этого проекта арматуры.

Материалы, необходимые для этого проекта:

• Кабельные стяжки
• Медная проволока 18 калибра
• Арматурный стержень 1 ½ дюйма на 10 футов для стоек
• Арматура 2 ½ дюйма на 20 футов для арок
• Арматурный стержень 2 3/8 дюйма на 20 футов для кругов
• Пластиковый упор для гаражных ворот или другой жесткий, но на 100% гнущийся материал

Вам понадобятся следующие инструменты:

• Бутылочка с мелом
• Зажим
• Трубогиб
• Ножовка
• Маркер
• Резиновый молоток
• Строка
• Рулетка

Вот шаги по созданию металлической садовой арочной решетки, не требующей сварки:

#1. Создайте парящую, но изящную арку, используя 1/2-дюймовую арматуру, и совершите простой прыжок с изгибом на земле.

Разрежьте 10-футовый арматурный стержень на десять 10-дюймовых кольев и отпилите примерно 2/3 арматурного стержня с помощью ножовки, прежде чем отломать кол.

#2. Вбейте один арматурный стержень в землю и привяжите к нему 3-футовую веревку.

Натяните веревку, чтобы получился компас — это поможет вам создать идеальную арку радиусом 3 фута и отметить ее мелом.

#3. Равномерно установите остальные девять колышков — примерно на 5 дюймов вглубь — чтобы создать полукруг, используя контур мела в качестве ориентира. Отметьте средний столб ниткой.

#4. Пришло время согнуть арматуру в форме полукруга.

Обратите внимание, что арматура может перегибаться при изгибе, поэтому здесь пригодится пластиковый молдинг для гаражных ворот.

Поместите его между арматурным стержнем и кольями, чтобы смягчить изгиб.

#5. Соедините арки кругами, сделанными из арматуры размером 3/8 дюйма на 20 футов.

Разрежьте арматурный стержень на отрезки длиной 4 фута, а затем согните их, чтобы сформировать круг, используя трубогиб.

Для этого проекта вам понадобится девять кругов арматуры.

#6. Вы готовы собрать свою арку и сделать отверстия для анкеров.

Разметьте след во дворе или на любой плоской поверхности и установите анкерные отверстия для решетки на расстоянии 6 футов друг от друга и 12 дюймов между арками.

Забейте колышки, чтобы сделать отметки отверстий, а затем вытащите колышки.

#7. Чтобы убедиться, что ваша решетка устойчива, вы должны встроить конец каждой арки примерно на 18 дюймов в землю.

Измерьте это расстояние и отметьте свой арматурный стержень, чтобы знать, насколько глубоко вы должны его погрузить.

#8. Начните добавлять круги из арматурных стержней, начиная с первого на высоте около 2 футов от нижней части арки из арматурных стержней.

Петли можно временно закрепить кабельными стяжками, чтобы при необходимости можно было отрегулировать их соответствующим образом.

Равномерно распределите круги вокруг арки. Вы можете навсегда расположить круги, используя медную проволоку, когда все готово.

Часто задаваемые вопросы

Что такое хомут в арматуре?

Хомут в основном используется в бетонных колоннах и балках для поддержки основной продольной обшивки.

Обычно они имеют прямоугольную и квадратную форму с пятью изгибами под углом 90 градусов. Как и в случае с обычным стальным листом, существуют также различные размеры арматурных стержней для хомутов.

Можете ли вы согнуть и обрезать арматуру, чтобы получить нужный размер?

Рекомендуется выбрать правильный размер при покупке, чтобы сэкономить энергию и время.

Но в тех случаях, когда ситуация требует, чтобы вы согнули и уменьшили размер базовой пластины, вы можете это сделать, если у вас есть соответствующие инструменты.

Можно использовать болторез или ножовку, если стальной лист тонкий и вы не планируете резать массивную партию обшивки.

В качестве альтернативы вы также можете использовать угловые резаки, оснащенные отрезным кругом, чтобы выполнить работу.

При резке обшивки вам нужно разрезать только половину. Как только это будет сделано, вам уже будет легко сломать его пополам.

Что это значит для вас? Экономия времени и энергии.

Изгиб этой опорной пластины прост и выполним, особенно если диаметр не слишком толстый. Вы можете согнуть его вручную, если у вас достаточно рычагов.

Но если вы работаете с более толстыми трубами, вы можете купить или одолжить устройство для гибки арматуры.

Для начала посмотрите это видео:

Какие размеры арматурных стержней используются чаще всего?

Чаще всего используются оболочки №4 и №5.

Они обязательны для любого жилого строительства и почти всегда используются в коммерческих проектах.

Эти размеры достаточно прочны, особенно при использовании нескольких, чтобы выдержать вес этих конструкций.

На каком расстоянии следует размещать арматуру?

Арматурный стержень предназначен для формирования сетки.

При укладке арматуры убедитесь, что расстояние между ними составляет около 12 дюймов.

Что произойдет, если вы используете арматуру неправильного размера?

Основная задача этой стальной пластины — обеспечить усиление вашей бетонной конструкции.

Если в конечном итоге вы разместите опорную плиту неправильного размера, вы поставите под угрозу армирование, необходимое для целостности и прочности вашего проекта.

Нет, здание автоматически не рухнет и не рухнет, но долговечность и прочность конструкции сведены к минимуму до 35%.

В любом случае, это не то, чего вы хотите с нетерпением, поэтому создавайте его с самого начала!

Резюме

Бетон играет неотъемлемую роль в строительстве, но без арматуры он теряет свое назначение и ценность.

Теперь, когда вы знаете все об арматуре и таблицах размеров, вы можете с уверенностью определить подходящие размеры стальной и бетонной арматуры для вашего следующего проекта по созданию фундамента, стены или дорожки, которые прослужат долгие годы.

Делиться — значит заботиться!

Площадь арматуры | размер бара | вес бара | для различных стандартов

Перейти к содержимому

by Prasad ·

Площадь арматурного стержня является стандартным значением и должна соответствовать требованиям норм проектирования. Поскольку поставщик может изменять свойства армирования по своему желанию, для него существуют предельные значения.

В соответствии с британскими стандартами можно использовать следующую таблицу площадей арматурных стержней. Он указывает диаметр стержня, площадь арматурного стержня, площадь арматурного стержня в зависимости от количества стержней и т. д.

В соответствии с европейскими стандартами будет использоваться та же детализация арматуры.

Британская/европейская таблица арматурных стержней

В приведенной выше таблице указан вес арматурного стержня на метр длины.

Кроме того, площадь арматурных стержней можно получить из следующей таблицы в зависимости от расстояния между стержнями.

Приведенная выше таблица будет очень полезна при разработке дизайна. Когда мы знаем площадь арматурного стержня из проекта, мы можем выбрать диаметр стержня и расстояние между арматурами.

Дополнительную информацию об усилении можно найти в статье Арматура – ​​Руководство по проектированию и изготовлению .

В разных странах используются разные обозначения штрихов.

Таблица размеров стержней США с площадью арматурных стержней

Используются следующие размеры стержней и площади арматурных стержней.

Британские размеры Размер бара	Метрический размер бара размер (мягкий)	Linear Mass Density		Nominal diameter		Nominal area
		lb ⁄ ft	kg ⁄ m	(in)	(mm)	(in²)	(mm²)
#2	No. 6	0.167	0.249	0.250 =  2 ⁄ 8  =  1 ⁄ 4	6.35	0.05	32
#3	No.10	0.376	0.560	0.375 =  3 ⁄ 8	9.53	0.11	71
#4	No.13	0.668	0.994	0.500 =  4 ⁄ 8  =  1 ⁄ 2	12.7	0.20	129
#5	No.16	1.043	1.552	0.625 =  5 ⁄ 8	15.9	0.31	200
#6	No.19	1.502	2.235	0.750 =  6 ⁄ 8  =  3 ⁄ 4	19.1	0.44	284
#7	No. 22	2.044	3.042	0.875 =  7 ⁄ 8	22.2	0.60	387
#8	No.25	2.670	3.973	1.000 =  8 ⁄ 8	25.4	0.79	510
#9	No.29	3.400	5.060	1.128 ≈  9 ⁄ 8	28.7	1.00	645
#10	No.32	4.303	6.404	1.270 ≈  10 ⁄ 8	32.3	1.27	819
#11	No.36	5.313	7.907	1.410 ≈  11 ⁄ 8	35.8	1.56	1,006
#14	No.43	7.650	11.384	1.693 ≈  14 ⁄ 8	43. 0	2.25	1,452
#18	No.57	13.60	20.239	2.257 ≈  18 ⁄ 8	57.3	4.00	2,581

Для канадских стандартов используются другие обозначения.

Канадская гистограмма

В следующей таблице указаны размеры канадских стержней и площадь арматурных стержней.

Metric bar size linear linear	Linear Mass Density (kg/m)	Nominal diameter (mm)	Cross- sectional Area (mm²)
10M	0.785	11.3	100
15M	1.570	16.0	200
20M	2. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
