Деревянные перекрытия

Перекрытия – это горизонтальные конструкции, разделяющие помещения по высоте: делят дом на этажи, либо отделяют жилые помещения от чердачных, цокольных или подвальных помещений. По типу конструкции перекрытия, применяемые в индивидуальном строительстве можно разделить на две группы:

1. балочные – состоят из несущего элемента (балки) и заполнителя, обеспечивающего тепло- и звукоизоляцию.
2. безбалочные – выполняемые из готовых плит или панелей.

Каждая конструкция имеет свои достоинства и недостатки, для того чтобы сделать правильный выбор следует знать достоинства и недостатки обеих.

Перекрытия, выполненные из дерева, – самая используемая конструкция в частном домостроении. При строительстве деревянного или каркасно-щитового дома другие виды перекрытий просто не рассматриваются, а обустройство деревянных балочных перекрытий в домах с кирпичными или блочными стенами может быть одним из возможных вариантов.

Относительно низкая стоимость пиломатериалов и простота монтажа деревянных перекрытий делает их абсолютным лидером в строительстве своего дома. Но дерево, как вы знаете, обладает и массой недостатков, которые выставляют некоторые ограничения при его использовании.

Деревянные балки нельзя использовать, если длина перекрываемого межэтажного пролёта превышает 5 метров. Для чердачных перекрытий (при неэксплуатируемом чердачном помещении) ширина пролёта не должна превышать 6 метров. Однако, эти ограничения касаются только балок из цельного дерева, т.к. в данное время использование технологий склеивания или изготовления сборных деревянных конструкций полностью снимает такое ограничение.

В связи с тем, что деревянные конструкции в условиях повышенной влажности могут подвергаться гниению, их не рекомендуется использовать между жилым этажом и подвальными или цокольными помещениями. Кроме того, горючесть деревянных балок ограничивает их использование при перекрытии пожароопасных сооружений, таких как гараж или мастерская.

Для деревянных перекрытий главным условием долговечности является отсутствие повышенной влажности. Иногда при разборке зданий возрастом более 80 лет с удивлением обнаруживается, что деревянных балок практически не коснулось время и они готовы служить дальше.

Для того чтобы правильно рассчитать и смонтировать перекрытия с деревянными балками необходимо соблюдать некоторые правила. Основное – это соблюдать шаг и размеры балок применительно к расчётной нагрузке. Нагрузки эти рассчитаны задолго до нашего появления и напечатаны в виде таблиц во всякого рода строительных книгах. По следующей таблице можно выбрать сечение и шаг балок применительно к длине перекрываемого пролёта.

Пользоваться такой таблицей очень просто: если расстояние между несущими стенами по вашим замерам равно 5 метрам, а размеры балки, купленной вами, равны 80×180 мм, то расстояние между осевыми линиями уложенных балок должно быть не более 85 см для чердака или 55 см для межэтажного перекрытия.

При выборе расстояния между балками, необходимо учитывать размеры утеплителя, который будет уложен в межбалочное пространство, а также толщину досок для напольного покрытия. Например, если вы настелите пол доской толщиной 25 мм на балки, уложенные с шагом более 50-ти см, то доска возможно будет прогибаться под вашим весом, не говоря уже о мебели и стайке танцующих гостей. После того, как вы определились с межбалочным шагом, можно приступать к монтажу деревянных перекрытий.

Монтаж деревянных перекрытий

Перед укладкой балки надо высушить, а также обработать антисептическими и огнеупорными растворами. Использовать влажные балки нельзя, т.к. это может привести к их прогибу. Поэтому пиломатериал желательно купить заранее и уложить его в штабеля для просушки, перекладывая каждый ряд рейками для лучшей вентиляции и при этом следить за прямолинейностью. Использовать древесину можно, когда её влажность не будет превышать 15-20%.

Дальнейшая работа по установке деревянных перекрытий будет зависеть от материала стен дома и функции, возложенной на само перекрытие (чердачное, межэтажное, цокольное или мансардное).

Деревянные перекрытия с включением в конструкцию стропильной фермы

Самая простая и, соответственно, экономная технология – это когда при установке чердачных или мансардных перекрытий балка перекрытия включается в общую конструкцию стропильной фермы.

В этом случае сечение балки выбирают так, чтобы расстояние между балками было одинаковым с расстоянием между стропилами будущей кровли. При этом стропилины крепятся к краям балок, выступающих за внешние границы стены на длину свеса будущей крыши.

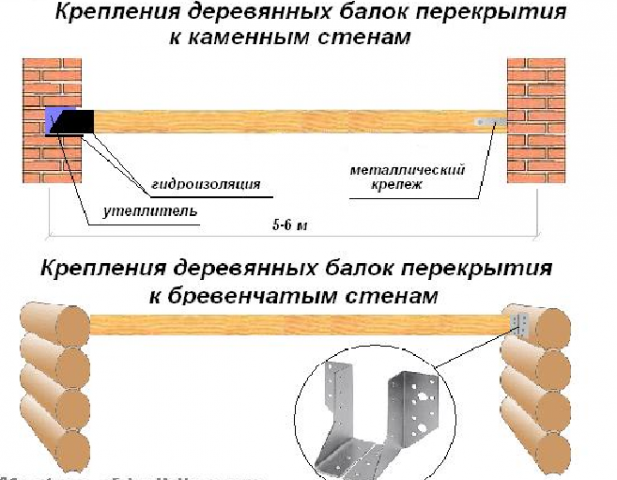

При креплении таких ферм на деревянные или каркасные стены используются специальные металлические изделия в виде оцинкованных уголков и хомутов. Балки укладываются прямо на стену и не требуют никакой защиты в виде гидроизоляции, по причине одинаковости материала самих стен и балок.

При установке на кирпичные, бетонные или стены из ячеистых блоков в местах соприкосновения стены и деревянного перекрытия балку обязательно следует защитить, обмотав двумя слоями рубероида.

Укладывать балки прямо на блоки из ячеистого бетона не советуют сами производители блоков, так как плотности этого материала может не хватить и балка со временем может продавить блок, да и способы крепления к блоку не очень надёжные. В таком случае для надёжного крепления балки к стене последний ряд можно выполнить кладкой из кирпича или соорудить монолитный пояс.

Часто используется способ, где балки с помощью метиз-уголков крепятся к доске, которая в свою очередь укладывается на стену, изолированную гидроизолом, и прикручивается к стене при помощи анкеров или заранее заложенных в кладку металлических шпилек с нарезанной резьбой.

Крепление такой конструкции к стенам надо продумать основательно, так как бывали случаи, когда беспечность строителей в этом вопросе приводила к тому, что крыша съезжала с места под воздействием даже не самого сильного ветра.

Деревянные перекрытия без включения в конструкцию стропильной фермы

Такой способ используется, когда перекрытия монтируются отдельно от стропильной системы. При монтаже балок на деревянные или каркасные стены применяются специальные металлические изделия, или балка устанавливается в специально подготовленное в стене гнездо.

В стенах из кирпича, бетона или блоков необходимо сделать гнезда, в которые лягут деревянные балки, которые перед укладкой необходимо подготовить:

•  торцы балок запилить под углом 60°;
• обработать антисептическими и огнеупорными растворами;
•  как можно плотнее обернуть двумя слоями рулонного гидроизоляционного материала (рубероид, гидроизол).

Между торцем балки и задней стенкой гнезда необходимо оставить воздушный зазор, величиной 3-5 см, который будет обеспечивать вентиляцию древесины. После укладки боковые и верхнюю стороны балки заделывают раствором.

По противопожарным нормам элементы деревянных прекрытий необходимо располагать не ближе 40 см от внутренней поверхности ближайшего дымохода. Однако, это не всегда возможно. В таком случае балку, обходя дымоход врубают со смещением в ригель. Такие балки желательно выбирать большего сечения, чем остальные или сокращать расстояние между ними.

Также не рекомендуется укладывать крайнюю балку в кирпичных, каменных и подобных им зданиях вплотную к стене. В таком случае зазор между стеной и балкой нужно сделать не менее 5 см и заложить утеплителем.

Закладка утеплителя в деревянные перекрытия

Утепление деревянных перекрытий может происходить с применением различных теплоизолирующих материалов. К великой радости застройщика на рынке предоставлен широкий асортимент. Выбор материала утеплителя и его компоновки зависит от функции перекрытия (межэтажное, чердачное, подвальное) и финансовых возможностей хозяина.

Структура слоёв снизу вверх межэтажного перекрытия:

1. отделка потолка;
2. щиты наката, или материал удерживающий утеплитель;
3. пароизоляция;
4. утеплитель;
5. пол.

Для отделки потолка могут использоваться: гипсокартон, сайдинг, натяжные потолки, штукатурка по деревянной обрешётке, фанера, вагонка.

Щиты наката выполняются из досок. Для этого сбоку балки прибивается черепной брусок, на который укладываются и прибиваются обрезки досок. Есть ещё вариант – к балкам шурупами снизу прикручиваются доска или OSB-плита.

Сооружение удерживающего барьера для утеплителя требуется при использовании утепляющего материала с относительно большим весом (керамзит, опилки, солома или шлак). При использовании лёгких рулонных утеплителей или прошитых матов (минеральная вата, стекловата и т.п.) достаточно натянуть пароизоляцию на тканевой основе или ограничить проседание утеплителя натянутым капроновым шпагатом.

Укладка слоя пароизоляции – обязательная процедура, она предотвращает проникновение влаги в утеплитель, в результате чего материал утеплителя не теряет своих качеств, а деревянные перекрытия не подвергаются гниению.

Покрытие пола зависит от наличия или отсутствия жилых помещений на верхнем уровне, а также их функций. Если сверху планируется просто чердак оборудование пола вообще не обязательно.

А если на верхнем уровне должно быть помещение с повышенной влажностью (ванная, душ), то нужно будет уложить черновой пол из обрезной доски или OSB-плиты. Далее сделать гидроизоляцию и цементно-песчаную стяжку. И только потом уложить на пол керамическую плитку.

Деревянные перекрытия — история и современность – Официальный сайт перекрытий МАРКО

Дерево — один из первых строительных материалов, который люди начали использовать для устройства перекрытий в жилых помещениях. Объясняется это двумя важнейшими факторами — доступность древесины и простота обработки. Долговечность деревянных перекрытий всегда вызывала вопросы, но при отсутствии альтернативы приходилось с этим недостатком деревянных перекрытий мириться. Проблемы с долговечность вызваны прежде всего биологической природой древесины. Наивно полагать, что простыми средствами можно полностью ее уничтожить. Но даже если такой результат достигнут, рано радоваться — полученный материал уже не природное дерево, а некий продукт, в котором природным осталось только происхождение. Химия, защищая древесину от гниения, чаще всего убивает не только биологическую природу, но и энергетику древесины.

В практике работы нашей компании мы часто сталкиваемся с «результатами работы» древесной гнили. Чаще всего это происходит на объектах реконструкции старого жилого фонда, где проводятся работы по замене изношенных деревянных перекрытий на современные бетонные перекрытия АТЛАНТ.  Несколько фотографий наглядно демонстрируют состояние деревянных конструкций, которые подверглись атаке древесных грибков.

Гнилостные процессы значительно ускоряются во влажной среде. Повышенная влажность всегда наблюдается в закрытых цоколях. Продухи в стенках цоколя помогают влажность уменьшить, но не устранить. Поэтому с пониманием отношусь к заказчикам, которые обращаются в нашу компанию на предмет замены деревянных перекрытий на бетонные. Пример такого обращения на картинке слева. Особенно актуальна подобная замена на этапе разработки проекта дома.

Второй серьезнейший враг древесины — огонь. И в этом случае в очередной раз на защиту древесины приходит химия, но необходимо признать, что абсолютной защиты от огня для древесины не существует. Химия может только затруднить процесс воспламенения. Но остановить начавшееся горения может только вода. Два-три раза в год наших специалистов приглашают менять сгоревшие деревянные перекрытия на бетонные. На таких объектах в очередной раз понимаешь — деревянные перекрытия в каменном доме это риск.

На мой взгляд удобно классифицировать деревянные перекрытия по степени обработки древесины в их составе. Эта классификация во многом совпадает с хронологией использования перекрытий из дерева в жилых домах.

1. Необработанная древесина — бревно (брус) рубленное, строганное. В настоящее время встречается довольно редко. Чаще всего в строениях, где необходимо выделить природное происхождение и энергетику древесины в первозданном виде. Характерный пример — рубленная бревенчатая баня на фотографии справа. Обратите внимание — даже крыша в этой бане выполнена из бревна.  Стоить такая баня может дороже каменного дома. Оно и понятно — ручная рабата, эксклюзив.
2. Деловая древесина — брус, доска, рейка, вагонка. Нашла и находит широкое применение для устройства перекрытий. Ограничения по длине перекрываемых пролетов вызваны двумя факторами — недостаточная несущая способность и отсутствием деловой древесины длиной более шести метров. Последнее обусловлено тем, что производители деловой древесины еще из времен СССР привязывают длину пиловочника (бревна) к длине вагона — 12 метров. Любая другая длина кроме 6 и 12 метров приводит к неполному заполнению вагона и, как следствие, увеличению транспортных расходов. СССР давно нет, но традиции сохранились. На них не смогла повлиять даже коммерческая потребность в досках и брусьях большей длины.  В этой части деловая древесина оказалась не очень деловой.
3. Обработанная древесина — клееный брус. Перекрытия из клеенного бруса  преимущественно используются в составе домов, строящихся также из клееного бруса. Но широкая номенклатура сечений бруса, его длина (до 12 м) не остались незамеченными застройщиками каменных домов. И это несмотря на то. что стоимость деревоклееных перекрытий приблизилась, а в некоторых проектах и превзошла стоимость бетонных перекрытий.  Приверженцев деревянных перекрытий в клееном брусе  прежде всего привлекает возможность перекрывать пролеты более 6 метров. При этом они забывают, что пресловутые «зыбкость» и батутность» в деревоклееных перекрытиях сохраняется и проявляется эти отрицательные качества именно для больших пролетов.
4. Глубоко обработанная древесина — ЛВЛ брус. До начала изложения сразу отметим —  ЛВЛ для перекрытий это дорого. От слова очень. Но если затраты не критерий, то деревянные перекрытия с использование ЛВЛ бруса позволяют значительно больше других типов деревянных перекрытий. Достаточно отметить, что балки из ЛВЛ бруса могут иметь длину до 18 м. Они практически не боятся увлажнения и могут использоваться под открытым небом.
5. Глубокая экономия древесины — двутавровые деревянные балки (ДДБ). В Соединенных штатах используются со средины 50-х годов, в России появились только в начале 21-го столетия. Использование балок позволило резко сократить расход древесины и довести длину перекрываемых пролетов до 10 м.  С особенностями конструкции вы можете ознакомится в этом видео.  При этом необходимо сделать скидку на присутствие в видео рекламы конкретной компании.  Технологический процесс производств ДДБ достаточно прост. Отсюда значительное число компаний предлагают покупателям свою продукцию. Такое изобилие одновременно упрощает и осложняет выбор.
6. Внебрачные связи деревянных перекрытий  — фермы. Возможности деловой древесины заканчиваются на пролетах меньше 6 метров. Желание оставаться на плаву при пролетах более шести метров привело к появлению на рынке деревянных ферм. При этом для соединения (скрепление) отдельных деревянных элементов в ферму используются как деревянные, так и стальные элементы. Такие конструкции позволили значительно увеличить длину перекрываемых пролетов, но при этом не менее значительно увеличилась и высота (толщина) перекрытия. Это сильно ограничивает использование деревянных ферм в индивидуальном жилищном строительстве.

Завершая обзор деревянных перекрытий, остановимся еще раз на их недостатках.

1. Низкая огнестойкость. В литературе часто можно встретить утверждение о том, что деревянные конструкции горят дольше стальных. Но в этом словосочетании ключевым для рядового застройщика частного дома является термин «горят». Термин «дольше»  важен для конструкторов. Мы с вами должны при выборе материала для перекрытий понимать, что металл и бетон не горят. От слова «вообще».
2. Низкая звукоизоляция.  В деревянных конструкциях много звуковых мостов. Они всегда возникают там, где слои плотно соединены друг с другом, например, там, где половицы были прибиты к балкам. Удары ногами заставляют деревянное тело перекрытия вибрировать (колебаться), передавая так называемый ударный шум. Как результат в воздухе под перекрытием возникает колебания (волны). Это воздушный шум.   Чем легче потолок, тем легче его раскачать. Для повышения звукоизоляции важно сделать потолок тяжелым или правильно совместить несколько легких слоев друг с другом.
3. Низкая биологическая стойкость. Древесина является лакомством для многих видов грибов, плесени и жуков. Важно сделать древесину несъедобной. Это может стоить немалых денег.
4. Гигроскопичность древесины — способность изменять влажность в зависимости от изменения температурно—влажностного состояния окружающего воздуха. Часто можно услышать выражение «дерево дышит». В зависимости от контекста у этого выражения два смыслы — хороший и плохой. Хороший — в деревянном доме легко дышится. Плохой — древесина при изменении влажности окружающего воздуха набухает или усыхает. Само по себе это не важно. Важно другое — древесина при этом меняет свои размеры. В результате  перестают закрываться двери и окна, коробятся деревянные полы и дальше по списку.

В конце статьи — учеба над ошибками. В России в 17-м веке, в Европе еще раньше в каменных домах появились деревянные перекрытия. Через 100-150 лет эти перекрытия «износились», возникла необходимость из замены. Если вы строите свой каменный дом на срок меньший чем один век (сто лет) используйте деревянные перекрытия без ограничений.

Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО

Понимание деревянных полов | Architectural Digest

Деревянные полы — это классический вид, вышедший за рамки столетий. Он натуральный, экологически чистый и невероятно прочный. Неудивительно, что люди издавна строят деревянные полы.

«Дерево — это самое экологичное напольное покрытие. Это единственное, что естественно возобновляемо. Пол из массива дерева может прослужить сотни и сотни лет. Большинство других напольных покрытий предназначены для одноразового использования», — говорит Бретт Миллер, вице-президент по техническим стандартам, обучению и сертификации Национальной ассоциации деревянных полов.

Когда-то выбор материалов для деревянных полов был довольно простым делом. Все было из цельного дерева, и единственными решениями были породы (например, дуб или сосна) и способ распила древесины для создания досок. В настоящее время существует огромное количество вариантов для просеивания. Несмотря на то, что твердая древесина по-прежнему популярна, существует также искусственная древесина, мелиорированная древесина и альтернативные материалы, напоминающие древесину. Вот почему мы решили упростить рынок и представить вам основное руководство по материалам для деревянных полов.

Мы проконсультировались с Бреттом и тремя другими экспертами по деревянным напольным покрытиям, чтобы они помогли нам выполнить работу. Мы связались с Марком Уотли, менеджером по производству выставочного зала Bay Area и подрядной компании Amber Flooring; Джеффри Форбс, менеджер по маркетингу компании Goodwin Company, производящей антикварную мелиорированную древесину, в Миканопи, Флорида; и Томми Санчич, владелец компании Olde Wood, производящей изготовленные на заказ антикварные мелиорированные и широкие дощатые полы из Огайо.

Вот что вам нужно знать.

Оригинальный вариант деревянного пола, массивная древесина – именно то, на что это похоже. «Твердая древесина — это, как следует из названия, цельный кусок дерева сверху донизу, по всей толщине. Как правило, в течение срока службы его можно перекрашивать несколько раз», — объясняет Бретт.

Порода — это один из способов классификации массивной древесины. Мягкая древесина поступает из хвойных деревьев, таких как сосна, а твердая древесина — из лиственных деревьев, таких как дуб. Породы могут быть домашними, такими как дуб, грецкий орех, гикори, клен и вишня; или импортированные, такие как ятоба, кумару, ипе и акация.

«Мы наблюдаем некоторое снижение интереса к импортным тропическим видам», — говорит Бретт о последних тенденциях. «В 80-х и 90-х годах был огромный толчок, и люди платили больше денег, например, за ятобу, потому что она была уникальной и экзотической. Сегодня мы видим, что люди тратят больше денег на домашние породы, особенно на белый дуб и орех, спрос на которые выше, чем на красный дуб или вишню».

Марк считает, что дуб — это то, что нужно. «Если бы вы спросили меня, есть ли продукт, который будет служить долго по стилю, стабильности и долговечности, я бы ответил, что это дуб», — полагает он.

В то время как стандартная толщина цельной древесины составляет три четверти дюйма, доски распиливаются тремя различными способами. Плоская распиловка является наиболее часто используемой и демонстрирует более естественные вариации, чем два других метода. Распиловка на четверть требует, чтобы бревно было распилено на четверти перед созданием полос, в то время как распиловка производится путем разрезания бревна под углом, чтобы устранить естественные пятна. «Если у вас пол с распилом, то есть пол с прямым зерном, вы используете меньше древесины из дерева; поэтому отходов намного больше, поэтому цена на это будет выше», — говорит Марк. Также важно отметить, что широкие доски, как правило, стоят дороже.

Обзор напольных покрытий из твердой древесины для начинающих

Обзор напольных покрытий из натурального дерева для начинающих

Паркетный пол является одним из самых популярных материалов для покрытия поверхности пола на протяжении веков. Это связано с его универсальностью функций и дизайна, а также с присущим ему природным очарованием, которое придает каждой установке неповторимую индивидуальность и красоту.

Хвойные и лиственные породы

Напольное покрытие из хвойной древесины включает материалы, полученные из различных деревьев, чаще всего из сосны, пихты и кедра. Эти виды, как правило, очень быстро созревают и их легко найти в изобилии. Однако их быстрый рост приводит к тому, что сама древесина становится менее плотной и, следовательно, менее прочной. Это может сделать его восприимчивым к вмятинам и царапинам. Это также затрудняет повторную отделку, так как шлифовальные машины могут быстро создать углубления.

Несмотря на эти недостатки, многие люди по-прежнему предпочитают либо обнажать, либо консервировать напольные покрытия из хвойной древесины в своем доме из-за красоты и уникальных характеристик материала. Этот материал также более экологичен, поскольку он может быть получен из местных источников и быстро возобновляем.

Паркетные полы собирают с деревьев, которые растут гораздо медленнее; в конечном итоге он намного плотнее и долговечнее, чем аналоги из хвойной древесины. Это означает, что они служат дольше и требуют меньше обслуживания. Фактическая долговечность пород будет варьироваться и оценивается Национальной ассоциацией производителей дубовых полов (NOMFA) с использованием шкалы оценки твердости древесины.

Рекомендации по дизайну паркетных полов

Одна из замечательных особенностей паркетных полов заключается в том, что они никогда не выходят из моды. Он непрерывно используется в течение тысяч лет и, несмотря на многочисленные сдвиги и изменения в стиле и дизайне, выдержал испытание тенденциями, показав, что внешний вид этого материала никогда не стареет.

Это связано с тем, что твердая древесина действует как мгновенная связь между внутренним пространством и миром природы. Ощущение леса и суть густых зарослей могут быть достигнуты даже в самых современных обыденных условиях. Паркетный пол имеет следующие преимущества:

• Уникальный: Каждая планка, доска или полоса, используемые на паркетном полу, — это произведение природного искусства с уникальными узорами и цветами. Это усугубляется тем фактом, что на выбор предлагаются десятки различных пород местных, импортных, обычных и редких лиственных пород, каждая из которых имеет определенную текстуру, цвет и характеристики. Это гарантирует, что каждая установка этого материала является единственной в своем роде особенностью.
• Персонаж: Со временем дерево изменится. Он приобретет тонкие оттенки цвета, подхватит мелкие царапины, забоины и вмятины, которые будут накапливаться на поверхности, создавая неповторимую индивидуальность вашего пола. Это такой характер, который нельзя купить, его можно приобрести только годами.
• Большие помещения: Древесина является особенно хорошим напольным покрытием для больших открытых пространств. Это связано с тем, что зерна и узоры на его поверхности помогут разрушить монотонность комнаты, выступая в качестве фона, а также привнося интерес и дизайн в пространство. Этот эффект будет усугубляться использованием досок, паркета и декоративных инсталляций из твердых пород дерева.

Паркетные полы Цены

Цена паркета варьируется от 1 до 10 долларов за квадратный фут; цена на разные виды паркетной доски может существенно различаться. Тем не менее, вы получите то, за что платите. Компании с хорошей репутацией, продающие качественные и долговечные материалы, будут брать больше. Кроме того, более твердая древесина, как правило, требует больше времени для выращивания, что делает ее более дефицитной и более дорогой.

Хотя первоначальные инвестиции в некоторые из более прочных деревянных полов могут быть значительными, вы должны сбалансировать это с тем фактом, что эти материалы, как правило, прослужат намного дольше, чем другие варианты напольных покрытий. Даже самая мягкая древесина прослужит дольше ковра и пробки, а массивный, ухоженный дубовый пол может прослужить не одно поколение.

В нижней части ценового диапазона вы можете купить хвойные породы, такие как сосна или кедр, даже меньше, чем за доллар за квадратный фут. Изготовленные фанерные листы являются наименее дорогим вариантом. Хотя это могут быть не самые богатые или самые высококачественные материалы, при правильном обращении и уходе они могут придать пространству деревенскую красоту.

Деревянные полы ощущаются под ногами

Тепло: Твердая древесина представляет собой умеренно теплый напольный материал, поддерживающий относительно постоянную температуру в любое время года.
