Как минимизировать риски при монтаже систем отопления и водоснабжения?

Р. Витченко

Как подобрать систему трубопроводов, чтобы минимизировать возможность ошибки при монтаже и получить долговечную систему отопления и водоснабжения для внутренних инженерных сетей дома?

Материалы трубопроводов

Современные материалы для внутридомовых систем ХВС, ГВС и отопления имеют ряд специфических технологических и эксплуатационных особенностей, которые следует учитывать еще до этапа монтажа.

Самые популярные материалы для изготовления водопроводных и отопительных систем – это сшитый полиэтилен (PE-X), полиэтилен повышенной термостойкости (PE-RT), полипропилен (PP), металлопластик (MLC).

Рис. 1. Строение полиэтилена

Сшитый полиэтилен (PE-X) — полимер этилена с поперечно сшитыми молекулами (PE — PolyEthylene, X — Cross-linked). От обычного полиэтилена он отличается дополнительными поперечными молекулярными связями в своей структуре.

Существует три основные технологии производства PE-X — две химические и физическая:

1. Пероксидные (химические), из которых основной способ – это «способ Томаса Енгеля» (при высокой температуре, под высоким давлением в присутствии пероксида – вещества с повышенным содержанием активного кислорода) — PE-Xa.

Рис. 2-3. Процесс выпуска PE-Xa

Силановая (химическая) или PE-Xb – обработка экструдированной трубы влагой, в которую предварительно был имплантирован силан + катализатор.

Рис. 4-5. Процесс производства PE-Xb

Электронный (физический) метод, PE-Xc – обработка потоком электронов. Полиэтилен повышенной термостойкости (PE-RT) – это этилен-октеновый сополимер, обладающий молекулярной структурой с контролируемым распределением боковых цепей, что позволяет достичь высоких показателей сопротивления гидростатическому напряжению в широком интервале температур эксплуатации.

Рис. 6. Процесс изготовления PE-Xс обработкой потоком электронов из электронной пушки

Полипропилен (PP) – термопластичный полимер пропилена (пропена). Полипропилен получают полимеризацией пропилена в присутствии металлокомплексных катализаторов, например, катализаторов Циглера–Натта (например, смесь TiCl4 и AlR3).

Рис. 7. Кристаллическая микроструктура компаунда термостойкого полиэтилена PE-RT

Рис. 8. Формула и структура полипропилена

Металлопластик (MLC) – композиционный материал, используемый в производстве водопроводных труб, в котором комбинируются алюминиевый и полиэтиленовые слои.

Рис. 9. Металлопластиковая труба

Имеются разные варианты изготовления металлопластиковых труб:

• PEX/AL/PEX – слой сшитого полиэтилена/ слой алюминия/слой сшитого полиэтилена;
• PE-RT/AL/PE-RT – слой полиэтилена повышенной термостойкости/слой алюминия/ слой полиэтилена повышенной термостойкости;
• PEX/AL/PE – слой сшитого полиэтилена/слой алюминия/слой полиэтилена.

В Таблице 1 показаны основные сравнительные данные материалов.

Таблица 1. Полимерные трубы для воды

На основе данных таблицы 1 можно сделать ряд выводов.

• Полипропилен – жесткие трубы. Полипропиленовые трубы в современных системах из-за отсутствия антидиффузионного барьера применяются только в системах водоснабжения. В случае использования полипропиленовых труб (без антидиффузионного слоя) в закрытых отопительных системах заказчики теряют гарантию на свои стальные элементы системы (например, котлы или радиаторы). Из-за свойств полипропилена – жесткости и высокого коэффициента линейного расширения, система из ПП требует компенсаторов теплового удлинения, что увеличивает количество необходимых фитингов и несколько увеличивает стоимость системы и время на монтирование.

Рис. 10. Тепловое расширение изделий из различных материалов длиной 50 м при Δt = 50 K

Рис. 11. Пример выполнения стояка из полипропиленовой системы

В металлопластиковых трубах металлическая основа, скрыта внутри изделия, обеспечивая ее жесткость и сохранение формы, а полиэтиленовые слои закрывают ее снаружи, обеспечивая гладкость поверхности, стойкость к коррозии и привлекательный внешний вид. Также алюминиевая основа выполняет функцию антидиффузионного барьера. Важным фактором является толщина и качество алюминия, а также вид сварного соединения, используемого при изготовлении трубы – в стык или внахлест. Сварка встык требует большей толщины алюминия, что увеличивает стоимость, но в результате получается более качественное изделие. Устойчивость к температурам зависит от типа используемого полиэтилена.

Рис. 12. Виды сварного соединения: в стык (левый), внахлест (правый)

PE-RT трубы из-за своих свойств в основном предназначены для систем напольного отопления (низкотемпературных систем отопления).

Рис. 13. Пример монтирования системы «теплого пола» из PE-RТ

Изделия из PE-X пластичны и не требуют присутствия компенсаторов в смонтированной системе. Имеют хорошие показатели выносливости в широком диапазоне температур (от –100°С до +110°С) и к нагрузкам на протяжении длительного времени. Обладают памятью формы.

Рис. 14. Пример выполнения стояка из PE-X

Рис. 15. Бухта PE-X

На основе данных таблицы 2 можно сделать следующие выводы.

Таблица 2. Сравнение труб из разных видов PE-X

• Эксплуатация PE-Xb для подачи питьевой воды запрещено в некоторых странах Европы, а применение его для систем отопления связано с определенными рисками. При воздействии высоких температур силан, который остается в трубах, стимулирует процесс старения, в результате чего изделия из PE-Xb постепенно теряет пластичность и становится хрупким. Использование на объекте нескольких видов PE-X (например, PE-Xb для отопления и другой материал для водоснабжения) может привести к ошибке монтажа (трубы могут быть перепутаны между собой). С точки зрения монтажа и эксплуатации на объекте удобнее применять один вид труб и систему соединений.
• Использование PE-Xа, в отличии от PE-Xb, связано с меньшими рисками. Пероксид, находящийся в стенке трубы, в пределах нормы считается безопасным для человека. Поэтому при установке нужно обращать внимание на то, чтобы не перепутать трубы для водоснабжения с трубами для отопления.
• Использование PE-Xc минимизирует риск человеческой ошибки при монтаже, так как труба является универсальной для любой системы. В сравнении с другими видами труб при воз действии высоких температур PE-Xc сохраняет свои свойства дольше, что минимизирует риск досрочного выхода системы из строя.

Монтаж систем трубопроводов

К сожалению, нельзя предупредить все риски только рациональным подбором материала. Трубная система – это трубы, фитинги и соединения. Тип соединения, скорость и простота установки и долговечность играет большую роль в современном строительстве. А учитывая то, что все материалы в той или иной степени взаимозаменяемы, нужно обратить внимание на способ соединения, разработанные для каждого типа трубы. Ниже приведена таблица 3 с типами соединения, обычно применяемыми для монтажа системы отопления и водоснабжения.

Таблица 3. Способы монтажа фитингов

Каждый способ соединения имеет определенные преимущества и недостатки.

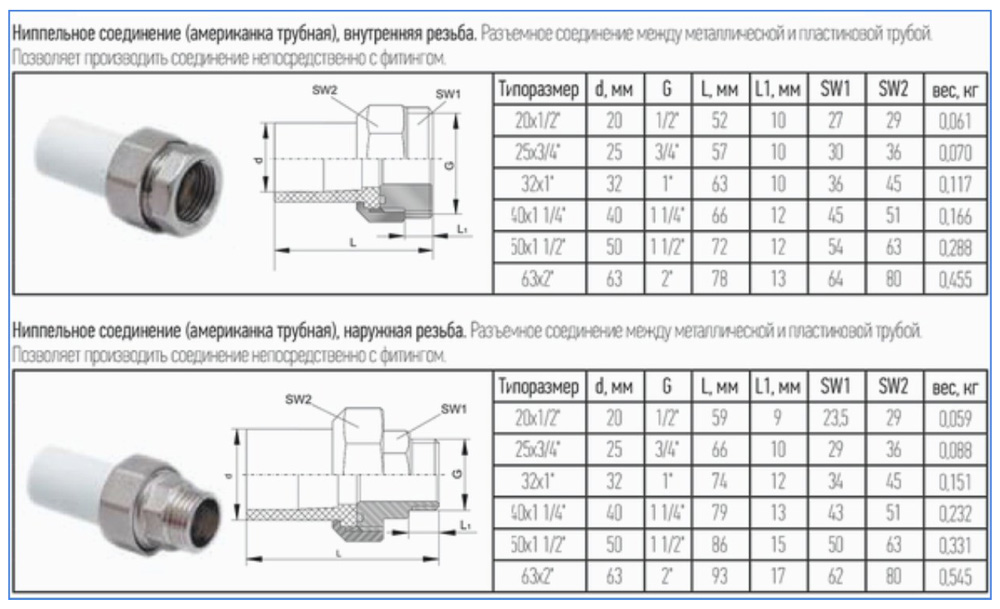

Сварка полипропилена. Этот способ соединения применяется для полипропиленовых труб и требует определенного навыка. С одной стороны, при правильном его исполнении, это соединение можно считать вполне надежным. Но в условиях стройки (в разных температурных условиях) имеется опасность недостаточного прогрева кромок трубы и фитинга перед соединением, в результате чего шов не будет иметь герметичности (будет расслаиваться) или не будет иметь достаточной прочности под нагрузкой. Или, наоборот, в случае перегрева могут возникнуть внутренние наплывы в зоне соединения вплоть до полного перекрытия отверстия в фитинге. Такие наплывы опасны тем, что визуально не обнаруживаются и мешают прохождению воды через соединение (многократно повышают местные потери давления).

Рис. 16. Пример трубопродов из полипропилена

Прессовое соединение – при соединении трубы и фитинга труба не подлежит расширению, что требует меньшего диаметра фитингов, в результате растут местные потери давления. Уплотнение соединения обычно выполняется резиновыми кольцами, а их срок службы ограничен. Также существует риск недостаточного обжима в месте соединения трубы и фитинга, что может со временем привести к потере герметичнгерметичности при эксплуатации.

Рис. 17. Пример систем трубопроводов с радиальной опрессовкой

Цанговое соединение – при соединении трубы и фитинга труба не подлежит расширению, что требует меньшего диаметра фитингов, в результате чего растут местные потери давления. Обычно фитинги делаются из латуни и имеют высокую стоимость. Само же соединение остается разъемным (на резьбе). К таким соединениям всегда должен быть доступ из-за возможности утраты герметичности во время эксплуатации (согласно ДБН их нельзя прятать в стены и полы).

Рис. 18. Пример цангового соединения

Соединение с помощью натяжной гильзы. При данном способе монтажа труба PE-X расширяется (калибруется) и внутренний диаметр фитинга не меньше, чем внутренний диаметр трубы. Это хорошо тем, что местные потери давления увеличиваются минимально. Уплотнение на фитингах обычно без резиновых уплотнительных колец, что гарантирует долгий безаварийный срок эксплуатации. Благодаря монтажу с помощью специальных инструментов, такой вид соединений практически не допускает ошибок монтажника.

Рис. 19. Пример монтажа трубопроводов для отопления и водоснабжения с помощью натяжной гильзы

Совет потребителям – помимо осознанного правильного выбора материалов трубных систем, чтобы избежать ошибок монтажа, последствия которых проявятся со временем, следует использовать услуги профессионалов, обладающих навыками, опытом и необходимым специальным инструментом.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 10 101

Вас може зацікавити:

• Водяной теплый пол
• Монтаж систем трубопроводов
• Системы отопления
• Трубы для отопления и водоснабжения

Вам також може сподобатися

Темперування бетону: використання у будівлях для створення комфортних умов

Котли на дровах, пелетах та деревній трісці для домогосподарства

Сонячні панелі: використання новітніх технологій та «лайфхаки»

Тонка водяна «тепла підлога» – особливості устрою

Какие трубы выбрать для котельной?

• Главная
• org/ListItem»>Статьи
• Отопление загородного дома
• Какие трубы выбрать для котельной?

4 февраля 2021

Отопление

Стены возведены, крыша поставлена — время монтировать инженерные системы. И один из вопросов с которым часто сталкиваются собственники — «Какие трубы выбрать для отопительной системы?».

Скажем сразу — совсем плохих труб нет. У каждого материала и технологии изготовления трубы есть как плюсы, так и минусы. В большей степени надежность системы отопления зависит от правильного подбора материала под поставленные задачи и профессионализма монтажников.

Рассмотрим трубы из разных материалов, их плюсы, минусы и основные сферы применения.

Металл

В основном применяются медные и стальные трубы.

Плюсы:

• Не подвержены кислородной диффузии и подходят для высокотемпературных участков отопительной системы
• При одинаковом внутреннем сечении они меньше в обхвате в сравнении с пластиковыми трубами
• Имеют самый низкий коэффициент линейного расширения, соединения меньше подвержены деформации при изменении температуры в системе
• Трубы из меди не подвержены коррозии

Минусы:

• Стоимость системы полностью из металлических труб и соединений получается крайне высокой

Вывод:

Такая система будет дорогой, но капитальной, и замены на вашем веку не потребует. Стальные трубы существенно тяжелее полимеров, что сказывается на монтаже: их сложнее делить на отрезки, подгонять и соединять.

Полипропилен

Полипропиленовые трубы бывают однослойными или армированными — стекловолокном или алюминием. Пластиковые полипропиленовые трубы являются самыми недорогими на сегодняшний день трубами для отопления в доме. Их можно монтировать, как снаружи стены, так и под штукатурку. Однако у полипропиленовых труб есть существенные недостатки, которые могут повлиять на качество самой отопительной системы.

Плюсы:

• Относительно низкая цена. Полипропиленовые трубы обойдутся дешевле, чем металлопластиковые или нержавеющие
• Высокая механическая прочность
• Устойчивы к коррозии

Минусы:

• Не пластичны — их нельзя сгибать
• Продаются отрезками длиной в несколько метров, поэтому в таких системах много соединений
• Из-за теплового расширения нагретые трубы из полипропилена удлиняются и кривятся. Это нужно предусматривать, устанавливая крепления и компенсаторы
• Толстые стенки. Из-за этого при равном сечении она толще металлической или металлопластиковой
• Качество пайки соединений должно быть идеальным, иначе в системе будут заужения диаметра

Вывод:

Для систем отопления необходимы только армированные изделия, которые не провисают, выдерживают высокую температуру и давление. Кроме того, большое значение имеет процесс производства: при нарушении технологии выходят трубы ненадлежащего качества, поэтому предпочтение лучше отдавать проверенным именитым производителям.

Сшитый полиэтилен

Сшитый полиэтилен – это прогрессивный материал, изготовленный с использованием современных технологий. Представляет собой полимер этилен с молекулами, соединенными поперечно путем химической или физической сшивки. Отличается однородной структурой, гибкостью и высоким уровнем прочности на разрыв.

Своими качествами материал обязан технологии, при которой звенья молекул полиэтилена обретают поперечные связи. Важный параметр трубы из сшитого полиэтилена — доля (степень) сшивки. Он говорит о количестве поперечных связей на единицу объема полиэтилена. Чем выше этот показатель, тем труба надежнее и тем лучше показатель удлинения на разрыв. Есть четыре способа сшивки, каждый из них обозначается литерой (a, b, с или d) после аббревиатуры PEX — например, PEX-a. У PEX-a количество молекул, охваченных поперечными связями достигает 75%, у остальных типов — немного меньше.

Плюсы:

• стойкость к коррозии;
• прочность наряду с достаточной гибкостью;
• долговечность до 50 лет;
• возможность выдерживать температуру теплоносителя до 120 С, перепады температуры и давления;
• незначительный вес.

Минусы:

• Высокий показатель температурного расширения и неспособность держать форму изгиба, заданную при монтаже. Поэтому используют крепления и компенсаторы или выбирают скрытую прокладку.
• Высокая цена на сами трубы и фитинги и необходимость наличия специального оборудования для монтажа

Вывод:

Трубы из сшитого полиэтилена – отличный вариант для систем домашнего отопления. При правильном монтаже и эксплуатации они будут служить долго и качественно. Их характеристики позволяют системе безупречно работать на протяжении пяти десятков лет.

Металлопластик

Металлопластиковая труба состоит из двух слоев полиэтилена, между которыми есть алюминиевый слой, закрепленный клеем. Металлопластиковые трубы пластичны и запоминают форму, поэтому их можно сгибать. Они упакованы в многометровые бухты — можно создавать длинные отрезки трубопровода без соединений. Благодаря низкому коэффициенту теплового расширения металлопластиковые трубы прекрасно подходят для скрытой прокладки. Но и на открытых участках они выглядят лучше, чем полипропиленовые — их можно сделать идеально ровными. Воздух не проходит через металлический слой, поэтому о диффузии можно не беспокоиться.

Плюсы:

• Хорошая эластичность, что позволяет легко гнуть металлопластиковые трубы
• Благодаря алюминиевому слою предотвращается диффузия кислорода в полости трубы
• Легкий и быстрый монтаж
• Доступная стоимость

Минусы:

• Резкий перепад температуры — враг для этого изделия, способный вызвать расслоение клеевых основ
• Другая беда – наружный слой, из полиэтилена, на него плохо влияет ультрафиолет, что привод к потере цвета труб со временем

Подписаться на
рассылку

Будьте в курсе последних новостей отрасли

Подписаться

Поделиться

Назад к списку

Металлические трубы против пластиковых: что лучше?

13 июля

Если вы находитесь в процессе модернизации или замены водопроводной системы, вы столкнетесь с возможностью использования металлических или пластиковых труб. Вы можете задаться вопросом, каковы плюсы и минусы каждого метода, и что лучше подходит для вас и ваших потребностей. Здесь, в Brothers Plumbing, мы можем помочь вам с вашей коммерческой и жилой сантехнической системой, чтобы убедиться, что вы делаете правильный выбор в соответствии с вашими планами и бюджетом. Мы можем помочь обновить вашу сантехнику, чтобы она была безопасной для вас и всех членов вашей семьи. Это особенно важно в старых домах с устаревшими и устаревшими водопроводными линиями. Читайте дальше, чтобы узнать о сравнении вариантов труб, а также получить некоторую информацию о различных типах металлов, таких как медь и нержавеющая сталь.

Преимущества металлических труб

Металлические трубы часто являются более традиционными трубами, которые домовладельцы используют в своих водопроводных системах. Это потому, что он длится невероятно долго и, как правило, является самым долговечным вариантом. Металлическая труба состоит из меди, латуни, чугуна или стали. Каждый вариант имеет свои преимущества и ограничения. Одним из основных недостатков использования металлических труб является то, что эти трубы со временем подвергаются коррозии и могут отслаиваться от ржавчины, вызывая появление ржавой водопроводной воды. Тем не менее, некоторые металлы, такие как медь, являются отличным вариантом, поскольку они могут обеспечить устойчивость к ржавчине и служить дольше, чем другие материалы. Кроме того, металлические трубы, как правило, являются более дорогим вариантом по сравнению с пластиковыми трубами, которые в настоящее время становятся все более широко используемыми.

Преимущества пластиковых труб

С пластиковыми трубами, как правило, легче работать, и их установка обходится дешевле. Они не такие тяжелые и прочные, и поэтому с ними не так сложно работать. Пластик также легко резать и помещать в труднодоступные места, и, благодаря его популярности, обычно легче найти странные или необычные детали, которые подходят к тому, что вы ищете. Хотя это главное преимущество, пластик не так долговечен, как металл, в том смысле, что он не такой термостойкий и его нужно будет заменять чаще, чем металлические трубы. Кроме того, существуют некоторые ограничения на использование пластиковых труб, поскольку они обычно не могут использоваться в местах водопроводных систем, по которым подается питьевая вода или вода под высоким давлением.

Если вы решите использовать пластиковые трубы в этих местах, они должны быть изготовлены из полибутилена или хлорированного поливинилхлорида (ХПВХ). В трубы из ХПВХ добавлен хлор, что повышает термостойкость, делает их пригодными для питьевой воды и обеспечивает хорошую изоляцию. PEX (сшитый полиэтилен) также может быть хорошим и долговечным вариантом для использования в линиях питьевой воды, но его необходимо соединить отрезком медной трубки, если он используется для нагревателя горячей воды. Трубы ПВХ можно легко и эффективно использовать для сливных частей водопроводной системы.

Еще одним важным преимуществом пластиковых труб является то, что они не ржавеют и не подвергаются коррозии, в отличие от металлических труб. Пластиковые трубы легко соединяются, так как существует несколько различных способов монтажа, а сварка не требуется, что экономит усилия.

Трубы из латуни и нержавеющей стали

Если вы склоняетесь к металлическим трубам, возможно, вы взвешиваете свои варианты, когда речь заходит о том, какой тип металла лучше всего использовать. Латунные трубы все еще используются сегодня, хотя они намного старше, чем другие виды металла. Пока он не содержит свинца, он должен быть безопасным для использования в линиях питьевой воды и достаточно прочным и устойчивым к коррозии. Нержавеющая сталь — еще один возможный вариант, очень прочный, устойчивый и простой в уходе.

Оцинкованная сталь

Оцинкованная сталь, обычно используемая в сантехнике, имеет цинковое покрытие, которое защищает от ржавчины и делает ее прочной и долговечной. Также известно, что оцинкованная сталь является более дешевой альтернативой стальным трубам. Основным недостатком этого типа металла является то, что он может ограничивать поток воды и потенциально вызывать другие проблемы с сантехникой.

Медные трубы

Как упоминалось ранее, медные трубы — это отличный вариант для долговечности и высокого качества. Они считаются современными, выгодными и становятся очень популярными, так как обеспечивают отличное качество воды без примесей. Медные поверхности по своей природе являются антимикробными и могут помочь убить вредные бактерии. Эти трубы также надежны и не ржавеют, что делает их лучшим вариантом для многих.

Как видите, есть разные варианты, которые вы можете выбрать, в зависимости от того, что влечет за собой ваш проект. Будьте уверены, что существует вариант, который подойдет вам и обеспечит долговечность и универсальность. Если вы не уверены, вы всегда можете поговорить с профессиональным сантехником или техническим специалистом, чтобы выяснить, какой вариант будет работать безопасно и эффективно для вашей сантехнической системы. Для получения дополнительной информации о наших сантехнических услугах и вариантах трубопроводов, пожалуйста, свяжитесь с Brothers Plumbing по телефону 800-742-0018 или свяжитесь с нами здесь. Мы будем рады помочь вам с вашим следующим проектом или обновлением своевременно и профессионально. Свяжитесь с нами сегодня для получения дополнительной информации и запросить цитату.
