Чертеж угловой кухни с размерами – Сделаем мебель сами

Автор: Дмитрий Черпашин

Здравствуйте друзья!

Недавно я выложил один из проектов кухонного гарнитура (заказанных на блоге), для ознакомления (я уже писал, что сам учился рассчитывать кухни на примере чертежей, которые брал домой из сборочного цеха, когда еще подрабатывал сборщиком и установщиком мебели).

В этот раз, предлагаю вашему вниманию так же проект кухонни, в котором духовой шкаф должен быть встроен в специально спроектированный для него пенал.

Эта кухня имеет крайние модули со скошенными углами, причем, верхний модуль является полностью угловым (без второй боковой стенки).

Схематично, кухня так же разбита на модули, у каждого из которых есть свой номер или название. Для каждого из них представлена схема сборки и деталировка.

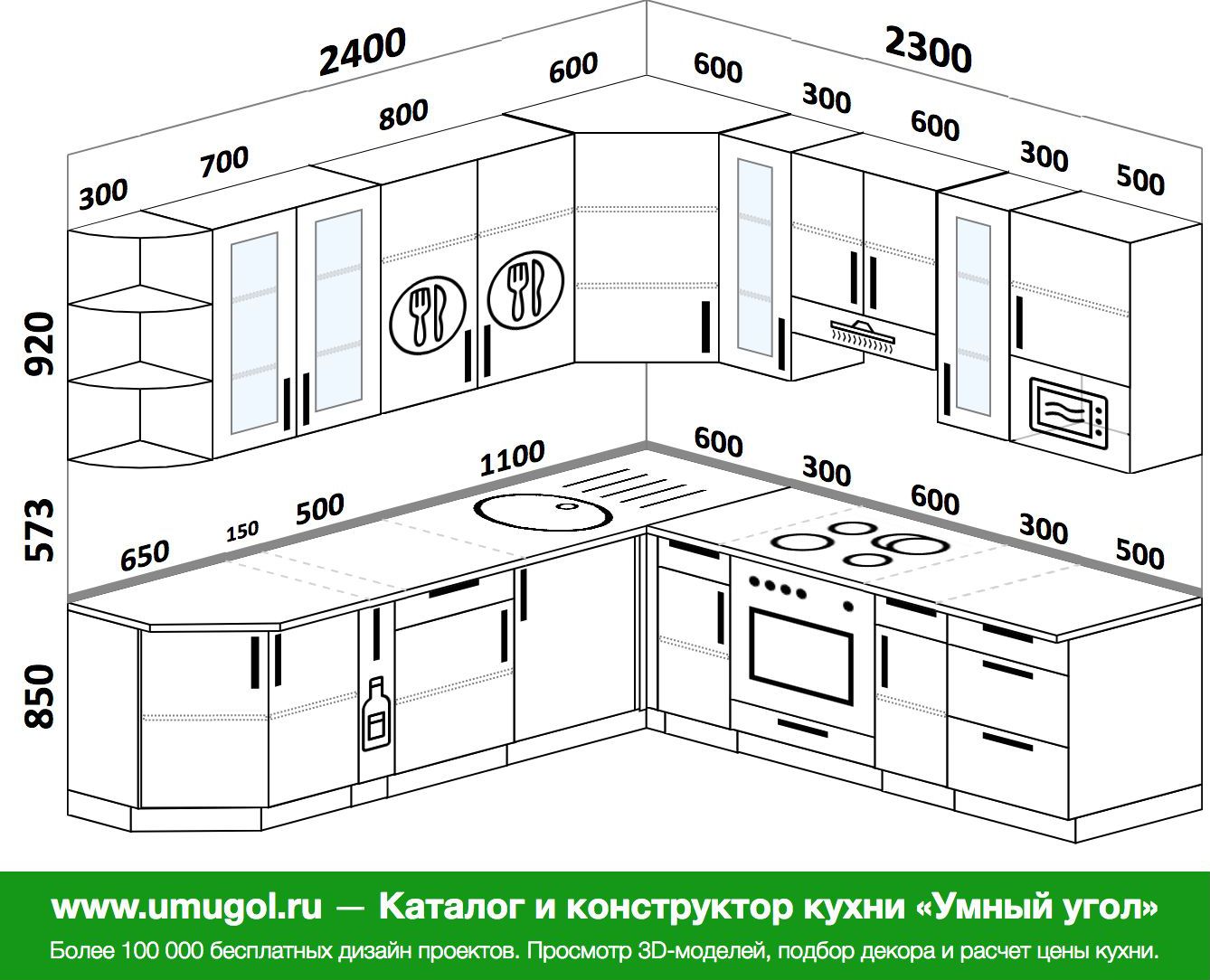

Итак, общий эскиз кухни:

Схемы модулей (по их номерам):

№1

№2

№3

№4

№5

№6

№7

№8

№9

№10

№11

№11(2)

Пенал

Скош

Цоколь

В этой кухне, все выдвижные ящики должны быть тандембоксами, по этому, в проекте их нет.

Модуль №10 – под сушилку, и на этот короб планировался подъемник на два фасада.

В модуль №6 должна врезаться варочная поверхность (под ней находятся два выдвижных фасада), а над ней, в модуль №9 должна быть встроена вытяжка.

Короба №11 и №11(2) – абсолютно одиноковы, за исключением бока короба №11(2), который сделан из фасадного материала, и крепится к горизонтам и полкам с помощью обычных уголков.

В модуле №9 фасады выходят за его пределы на 15мм – для перекрытия бока скошенного модуля (верхнего крайнего).

Схема установки кухни:

Чертеж столешницы под скошенный угол:

Карты раскроя:

Дальше, общая деталировка ДСП:

716		460		12		Бок
920		300		8		Бок верх
695		300		2		Бок верх1
720		300		2		Бок верх2
1090		560		2		Бок2
732		410		1		Глухая стенка1
284		284		2		Гор скош
460		900		1		Гор1
460		600		2		Гор2
460		200		1		Гор3
544		568		1		Гор4
560		568		1		Гор4. 1
568		450		1		Гор6.1
584		584		2		Гор7
448		300		2		Гор8
568		300		3		Гор9
300		768		2		Горизонт10
300		467		4		Горизонт11
504		460		1		Горизонт5
884		460		1		Горизонт6
920		284		1		Задняя стенка скош
80		868		2		КП1
80		568		4		КП2
80		168		2		КП3
80		568		2		КП4
472		80		2		КП5
568		80		2		КП6
284		80		1		КП6. 1
888		173		1		КП7
274		274		2		полка скош
290		768		1		Полка10
290		467		4		Полка11
472		450		2		Полка5
584		584		2		Полка7
448		290		2		Полка8
474		568		1		РЖ4
284		450		2		Угл. полки6
110		2070		1		ФП1
110		1140		1		ФП2
110		405		1		ФП3
110		425		1		ФП3.1
120		568		1		ФП4
110		253		1		ФП5

Размеры всех фасадов кухни:

скош.фасад	917		400		1
Стыков. Фасад	732		70		1
Фасад верх бок	920		300		1
Фасад1	728		417		1
Фасад10	357		797		2
Фасад11	917		493		1
Фасад11	917		493		1
Фасад2.1	363		597		4
Фасад2.2	180		597		2
Фасад3	728		197		1
Фасад5	728		501		1
Фасад6	363		598		2
Фасад6. 1	728		400		1
Фасад6.2	732		276		1
Фасад7	917		400		1
Фасад8	917		477		1
Фасад9	345		613		2

Вот и все, на этом буду заканчивать.
До новых встреч.
