Инструмент для нарезки резьбы на трубах

Любой ремонт или замена существующего трубопровода предполагает врезку в магистраль. Сварка пригодна только для металлических труб, в то время как для соединения их с пластиковыми изделиями применять этот способ невозможно. Кроме того, при монтаже используется запорная арматура, которая крепится резьбовым соединением. Для его создания необходимо знать, как нарезать резьбу на трубе и с помощью каких приспособлений.

Для нарезки резьбы существует несколько видов инструментов

Содержание

• 1 Нарезание резьбы. Необходимые понятия
• 2 Виды резьбы на трубах
• 3 Инструмент и правила нарезки резьбы на трубах
• 4 Этапы нарезки трубной резьбы вручную
• 5 Преимущества клуппов

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

• шаг. Это расстояние между вершинами или основаниями соседних витков;
• профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
• угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
• глубина. Это расстояние от вершины до основания резьбы;
• наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

• геометрические размеры деталей измеряются в миллиметрах;
• вид профиля – равносторонний треугольник;
• имеет меньший шаг.

Особенностями дюймовой резьбы является:

• единица измерения геометрических размеров деталей — дюймы;
• имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
• имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Инструмент и правила нарезки резьбы на трубах

Конечно же, чтобы выполнить эту процедуру, без инструмента для нарезания резьбы на трубах не обойтись. В сфере торговли его обычно называют трубным резьбонарезным набором.

Полезная информация! В набор может входить инструмент с непривычным названием клупп. Он напоминает плашку для нарезки резьбы на трубах, но содержит только её главную функциональную часть – круглую рамку в виде короткого цилиндра, выполненного из инструментальной стали и оснащённого прочными резцами.

Помимо плашек или клуппов, набор включает держатель (с трещоткой либо без неё), а также ряд других дополнительных инструментов, таких, как клещи, струбцину и т.д.

Требования к процессу нарезки резьбы на трубах вручную формулируются следующим образом:

• обязательная подготовка трубы. С места будущей резьбы необходимо удалить грязь, ржавчину и слой краски. Очищать поверхность следует до металла;
• процесс нарезания резьбы на трубах должен сопровождаться смазыванием их рабочих поверхностей и резцов применяемого инструмента – плашки или клуппа. Для этого используется смазка, представляющая собой специальную жидкость. Её наносят как до начала, так и в процессе нарезки резьбы на трубе;
• на торце изделия предварительно необходимо снять наружную фаску;
• работа должна проводиться только острым и исправным инструментом для нарезки резьбы на водопроводных трубах.

Кроме технологии, важно знать еще и тонкости выбора инструмента.

Нарезая резьбу, нужно строго соблюдать технологию

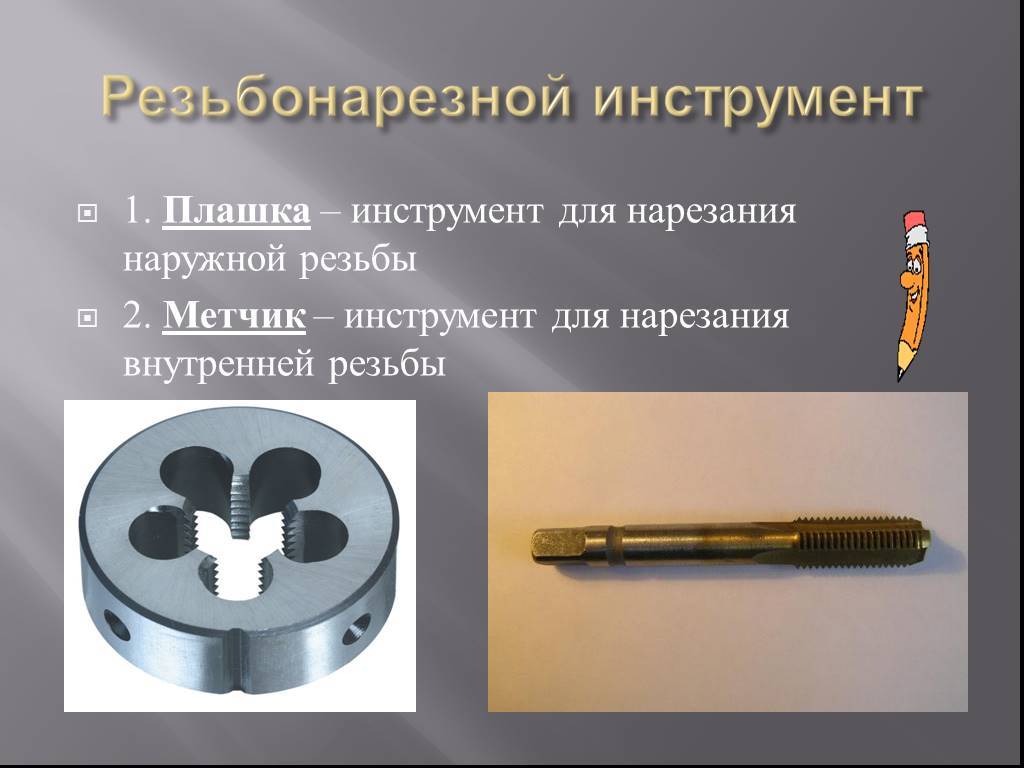

Резьбонарезной инструмент — это не только вышеупомянутые плашки и клуппы, но также и метчики. С помощью последних создаётся внутренняя резьба путём прорезки стружечных канавок. Но здесь есть один нюанс. Для нарезки резьбы на трубе необходимо использовать набор из двух метчиков, отличающихся глубиной прорезывания:

• для черновой работы — №1;
• для чистовой работы — №2.

Плашка для нарезки резьбы на трубах бывает:

• круглой;
• раздвижной;
• разрезной;
• цельной.

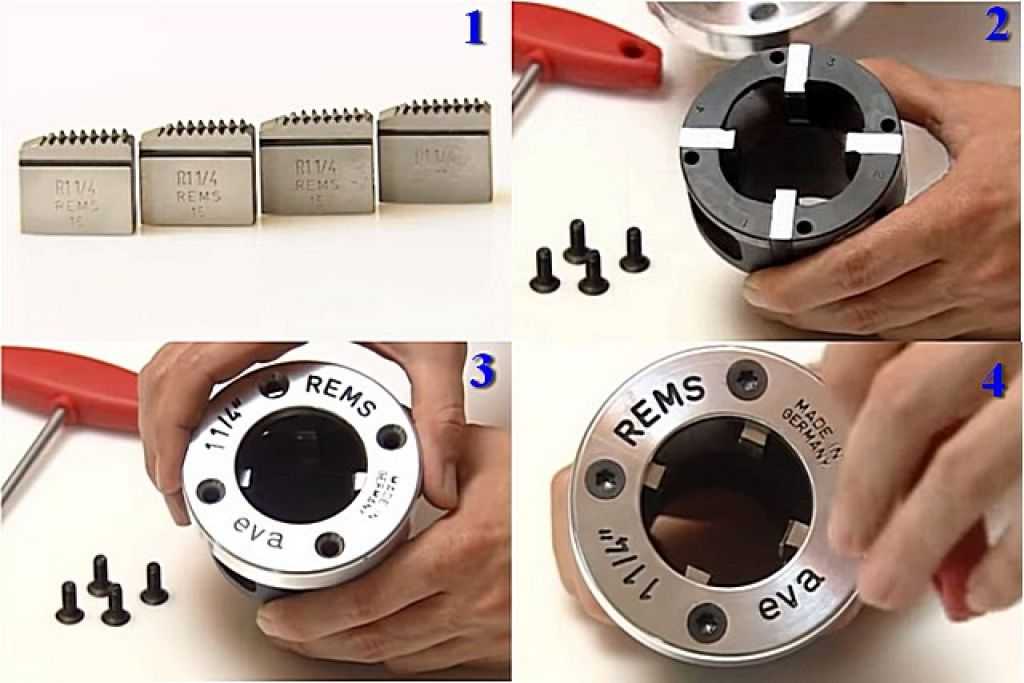

Ещё один инструмент – клупп – имеет в своей конструкции направляющую. Она служит для центрирования цилиндра с резцами по трубе.

Вместе с тем, одних знаний, чем нарезается резьба на водопроводной трубе, недостаточно. Необходимо выяснить требования ГОСТа к размеру трубной резьбы, и уже в соответствии с её шагом и диаметром подбирать набор резьбонарезного инструмента. Эти данные представлены в нижерасположенной таблице.

Таблица 1

Шаг резьбы		Диаметр резьбы, мм			Размер трубной резьбы, дюймы
мм	Нитки на 1 дюйм	Внутренний		Наружный
2,309	11,0	84,930	87,887		3
2,309	11,0	72,230	75,187		2 1/2
2,309	11,0	56,659	59,616		2
2.309	11,0	44,847	47,805		1 1/2
2,309	11. 0	38,954	41,912		1 1/4
2,309	11,0	30,293	33,250		1
1,814	14,0	24,119	26,442		3/4
1,814	14,0	18,632	20,956		1/2

Этапы нарезки трубной резьбы вручную

Как было сказано выше, данная операция выполняется с помощью плашки, клуппа либо метчика. Выбор набора для нарезания резьбы на трубах зависит от многих факторов. Но, прежде всего, от того, какое резьбу необходимо создать – наружную либо внутреннюю. Для большей конкретики рассмотрим, как нарезается резьба на нержавеющую трубу вручную с помощью плашки.

Отрежьте часть нержавеющей трубы, на которой присутствует старая резьба. Заниматься её восстановлением нецелесообразно, поскольку добиться полной герметичности соединения будет невозможно и, следовательно, в этом месте будут возникать протечки. Выполняя такую операцию вручную, особое внимание уделяйте срезу. Он должен быть строго перпендикулярным продольной оси трубы.

Важно! Удалению также подлежит сегмент трубопровода с признаками коррозии.

Для облегчения накручивания плашки, снимите с торца трубы фаску. Чтобы обеспечить лучшее скольжение, место будущей резьбы смажьте маслом. Далее начинайте собственно нарезку трубной резьбы. Проведя некоторое количество витков, плашку следует прокрутить в противоположную сторону.

При помощи плашки легко нарезать внешнюю резьбу

По завершении нарезания трубной резьбы удалите со вновь созданного места соединения металлические опилки. Для проверки правильности выполнения работ накрутите на трубу предполагаемый к установке объект. Так вы выясните корректность использования выбранной плашки для нарезания резьбы на трубах, а также достаточно ли количества витков. Если проверка пройдёт удачно, уплотните соединение и приступайте к монтажу водопроводной системы.

Преимущества клуппов

Некоторые особенности данного инструмента, используемого для нарезания резьбы на трубах, были упомянуты выше. Но удобство применения ˗ это далеко не единственное достоинство такого набора. Так, например, зная на практике, как нарезать резьбу на трубе с помощью плашки, вы без труда справитесь с этим заданием, используя клупп. Из других преимуществ стоит выделить чистоту получаемой резьбы, простоту конструкции клуппа, возможность оперативной замены резцов-плашек и небольшой вес.

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

Применение клуппа существенно облегчит задачу по нарезке резьбы

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Полезная информация! Продаются клуппы в специализированных как стационарных, так и интернет-магазинах. Последние очень удобны, поскольку стать владельцем подходящего набора для нарезки резьбы на трубах можно, не покидая пределы своего дома.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

Чем нарезать резьбу — виды и назначение инструмента

1. Главная
2. Ручной инструмент

Благодаря высокой надежности и простоте резьбовые соединения широко применяются в различных строительных конструкциях, машинах и механизмах. Так как основные геометрические параметры резьб являются общепринятыми, для создания новых соединений и ремонта изношенных узлов достаточно иметь небольшой набор стандартных инструментов.

Содержание

1. Внутренняя резьба
2. Наружная резьба

Внутренняя резьба

Внутреннюю резьбу нарезают в отверстии с помощью метчиков (1). Они представляют собой металлические стержни с закаленными зубьями. Изготовляются из инструментальной или быстрорежущей стали.

Виды метчиков

Метчики различают по назначению. Они могут использоваться для нарезания метрической, дюймовой, конической, трубной, а также трапецеидальной резьбы. Согласно соответствующим техническим условиям, а также ГОСТ 3266-81, в таблице представлены пределы применимости этого инструмента.

Метчики для нарезания метрической и дюймовой резьбы изготавливаются комплектами. Комплект может состоять как из двух, чистового и чернового, так и из трех — чернового, среднего и чистового метчиков. Черновой метчик предназначен для снятия основной части стружки. Чистовой служит для окончательного, точного формирования профиля резьбы и калибровки.

Чтобы идентифицировать метчик в комплекте, его хвостовую часть маркируют одной, двумя или тремя кольцевыми рисками. Возможно также обозначение с помощью номера: I – черновой, II – средний, III – чистовой.

Гаечные метчики предназначены для нарезания резьбы за один проход. Они являются однокомплектными, то есть продаются поштучно.

Для вращения метчиков используют воротки (2). Они могут быть нерегулируемыми с квадратными отверстиями под хвостовик фиксированного размера, а также регулируемыми. Кроме того, существуют воротки с трещоточным механизмом, обеспечивающие удобство работы в труднодоступных местах.

Наружная резьба

Вручную наружную резьбу нарезают плашками (5) и клуппами (4). Плашка представляет собой круглую гайку из быстрорежущей или инструментальной стали высокой твердости. С целью отвода стружки в ней предусмотрены специальные отверстия. Плашки бывают цельными и разрезными.

Разрезные плашки имеют прорезь величиной до 1,5 мм. Благодаря этому они позволяют регулировать диаметр нарезаемой резьбы в пределах 0,1—0,3 мм. Их недостатком является меньшая точность, поэтому использовать такой инструмент в ответственных соединениях не рекомендуется. Диаметры плашек представлены в таблице.

Вращение плашек производят с помощью плашкодержателей (3) и трещоток. Эти устройства, как правило, позволяют использовать несколько размеров режущего инструмента, например M16 — M20, 1/2” — 1”. Трещотки применяются для нарезания трубной резьбы плашками в труднодоступных местах, например, у стены.

Клуппы предназначены для нарезания наружной трубной резьбы диаметром 1/2” — 3”. Благодаря своей конструкции, они надежно фиксируются на трубе, что обеспечивает удобство работы, а также высокое качество резьбового соединения. Клуппы обычно оснащаются сменными резцами или головками. Это значительно увеличивает срок их эксплуатации. В зависимости от конструкции, для вращения ручных клуппов могут использоваться как съемные рукоятки, так и держатели-трещотки.

ПОДЕЛИТЬСЯ

История трубной резьбы и стандартов NPT и BSPT

История трубной резьбы и трубной резьбы восходит к разработке в 1820 году Робертом Бриггсом на заводе Pascal Iron Works компании Morris Tasker Co. Расположенный в Филадельфии, штат Пенсильвания, Роберт создал свой первый калибр в 1834 г. для исследования внутренней трубной резьбы. К 1862 году он установил ответный резьбовой калибр-кольцо для наружной трубной резьбы. Именно тогда он опубликовал стандарт, который сейчас известен как Стандартная трубная резьба Бриггса. Согласно этому стандарту, к 1886 году подавляющее большинство производителей начали использовать его резьбовые трубы. 0005

Американская ассоциация стандартов

Примерно в 1905 году различные военные и правительственные учреждения вместе с Американским обществом инженеров-механиков создали Американскую ассоциацию стандартов (ASA). Его мотивом было разработать и использовать стандарты на национальном уровне. В 1919 году Американская ассоциация стандартов создала трубную резьбу National Pipe Taper (NPT), взяв за основу стандартную трубную резьбу Briggs. Таким образом, был создан стандарт B2.1 со всеми характеристиками конических и прямых труб и калибровкой. Вскоре после этого в 1919 году был создан стандарт B2.2 Американской ассоциации стандартов.27, чтобы помочь автомобильной промышленности. Этот тип стандарта был модификацией трубной резьбы NPT (также известной как трубная резьба National Pipe Taper Fuel (NPTF)). В 1961 году была произведена резьба «Aernautical National Pipe Taper» (ANPT).

Нарезка трубной резьбы сегодня

Нарезка трубной резьбы, за некоторыми исключениями, формируется на внешнем диаметре фитинга, трубки или трубы. Он формируется внутри сопрягаемого порта, фитинга или муфты. Трубу обычно идентифицируют по внутреннему диаметру трубы, что также определяет ее трубную резьбу. Трубная резьба предназначена для ручной сборки. В зависимости от размера будет определяться, сколько оборотов потребуется, чтобы собрать и соединить вместе.

Detroit Nipple Works

Трубы и фитинги в основном используются для транспортировки жидкостей и газов и нуждаются в нарезке резьбы, чтобы сделать уплотнения лучше и прочнее. Свяжитесь с Detroit Nipple Works сегодня, чтобы получить трубы с конической трубной резьбой по американскому национальному стандарту (NPT) или британскому стандарту с конической резьбой (BSPT). Мы будем более чем рады помочь вам.

Опубликовано в: Трубы, Нарезание резьбы на трубах

Теги: Британские стандартные ниппели с трубной резьбой, История нарезания резьбы на трубах, национальные резьбовые ниппели, Стандарты нарезки труб, Нарезание резьбы на стальных трубах

Местонахождение

Detroit Nipple Works Inc.
6530 Beaubien St.
Detroit, MI 48202
P. 313.872.6370
Ф. 313.872.0970

Посмотреть увеличенную карту

Новости

• Промышленный тематический декор
• Перспективы черной металлургии 2023 г.

Сверление труб под заказ

Категории

КатегорииВыберите категориюОбъявленияОпорные кольцаШаровые краныЧерные соскиЛатунная трубаСоски BSPTДроссельные клапаныУглеродистая стальБесцентровое шлифованиеТрубные муфты из хромомолибденового сплаваДетройт ниппельные работыПроекты своими рукамиDOM TubingЭлектропроводыЭнергосберегающие материалыСобытияИзготовлениеИзготовителиГальванизированные трубыГазПрокладкиЗадвижкиГлобус КлапаныФитинг высокого давленияПраздникиХоннингГидравлическая трубаПромышленныеПромышленные поставщикиНовости отраслиАйоваМеханические трубкиНовостиСоскиСеверная ДакотанефтьТравление углеродистой сталиТравление нержавеющей сталиТрубаПрокладки трубТрубная резьбаСоски для трубопроводовБезопасность трубопроводовПродукцияТруба ПВХУслугиПрофессииМягкие металлыСпециализацииНержавеющая стальСоски из нержавеющей сталиПятно меньше Стальные трубыФитинги для стальных трубПоставщик фитингов для стальных трубСтальные бесшовные трубыСтальные трубыСтальные сварные фитингиРезьбаСтальная трубаСварные стальные ниппелиСваркаЭнергия ветра

| Swagelok

Автор: Дон Ллойд, директор по техническим приложениям | Ноябрь 2019 г.

ОБЗОР И ВВЕДЕНИЕ

Надежное уплотнение резьбы может зависеть от многих переменных: крутящего момента при установке, рабочего давления системы, удельного веса — вязкости среды системы, материала компонентов, чистоты и качества резьбы. , и температура некоторые из этих переменных.

Тип резьбы, используемой для соединения, может влиять на целостность уплотнения. Для целей настоящего сообщения мы рассмотрим National Pipe Tapered (обычно известную как NPT), Международную организацию по стандартизации (ISO) 7/1 (Британский стандарт для труб с конусным сечением), Международную организацию по стандартизации (ISO) 228/1 British Standard Pipe Parallel, и Общество автомобильных инженеров (SAE)/MS) Внутренняя прямая резьба (параллельная). Несмотря на то, что во всем мире существуют другие типы соединений, эти конфигурации резьбы (NPT, ISO, SAE) являются наиболее распространенными фитинговыми соединениями, используемыми в контрольно-измерительных приборах и технологических системах малого диаметра.

КРАТКАЯ ИСТОРИЯ КОНИЧЕСКАЯ ТРУБНАЯ РЕЗЬБА

Национальная трубная резьба / NPT (коническая) была американским стандартом для соединения труб с 1850-х годов и по-прежнему широко используется сегодня. Международная организация по стандартизации (ISO Taper) также берет свое начало в середине 1800-х годов и была создана для использования Британской империей. При правильном изготовлении и сборке уплотнение происходит между третьей и пятой резьбой.

КОНИЧЕСКАЯ РЕЗЬБА ПРОТИВ ПАРАЛЛЕЛЬНОЙ РЕЗЬБЫ

Коническая трубная резьба наносится под углом, обычно 1° 47’ к центральной линии фитинга. Коническая резьба предназначена для уплотнения между боковыми сторонами резьбы, но производственные допуски и ограничения на усечение гребней и впадин фитинга обычно не обеспечивают герметичного уплотнения. Коническая трубная резьба работает за счет посадки с натягом, и для обеспечения герметичности требуется герметик. Всегда требуется хороший герметик, чтобы заполнить зазоры между корнями и гребнями и предотвратить проникновение системной среды через соединение. Хороший резьбовой герметик также действует как смазка, препятствующая заеданию между уплотняемыми поверхностями. Коническая трубная резьба, будь то NPT или ISO, известна как динамическая резьба. Герметизация достигается за счет искривления резьбы.

Параллельная трубная резьба (также называемая прямой резьбой) наносится параллельно центральной линии фитинга. В отличие от конических резьб, которые герметизируются на боковых сторонах резьбы, между гребнями, боковыми сторонами и корнями параллельных резьб нет помех. Прокладка (полностью металлическая или композитная) или уплотнительное кольцо обычно используется для герметизации резьбовых соединений с параллельными трубами. На этих резьбах не используется тефлоновая лента или герметик. Однако в некоторых случаях установщик может захотеть использовать совместимую смазку, чтобы уменьшить заедание этих резьб. Параллельные резьбы также известны как механические резьбы.

NPT (коническая резьба)

Конусность резьбы = 1° 47′

Усеченные участки основания и вершины плоские

Шаг измеряется в витках на дюйм (TPI)

6 Угол резьбы 0°

Стандарты: ANSI/ASME B1. 20.1, SAE AS71051

При навинчивании конической резьбы всегда требуется какой-либо тип герметика для трубной резьбы.

ISO 7/1 (британский стандартный конус трубы, Whitworth)

Конусность резьбы = 1° 47′

Усеченные области гребней и впадин закруглены

Шаг обычно измеряется в витках на дюйм (TPI)

Угол резьбы 55°

Стандарты: BS EN 10226-1, JIS Коническая резьба ISO B0203, BS 21, DIN 2999

эквивалентна DIN 2999, BSPT и JIS B0203.

При навинчивании конической резьбы всегда требуется герметик для трубной резьбы.

ВНИМАНИЕ. ПРИМЕЧАНИЕ. Коническая резьба ISO используется аналогично резьбе NPT. Важно, чтобы резьбы ISO и NPT не смешивались. Резьба ISO имеет угол 55° по сравнению с углом 60° для NPT. Шаг резьбы ISO может быть измерен в миллиметрах, но также может быть указан в дюймах. Во многих случаях количество витков резьбы на дюйм отличается, а размеры вершины и основания отличаются от NPT.

Посмотрите это видео об установке конической трубной резьбы с тефлоновой лентой:

9 0003 ISO 228/1 (British Standard Pipe Parallel, Whitworth)

Шаг обычно измеряется в резьбах на дюйм (TPI)

Усеченные области гребней и корней закруглены.

Угол наклона 55°

Стандарты: JIS B0202, BSPP

Цилиндрические резьбы ISO эквивалентны DIN ISO 228/1, BSPP и JIS B0202. Параллельная резьба ISO аналогична по конструкции резьбе 7/1, за исключением того, что в ней нет конуса и помех, как у конической трубной резьбы ISO 7/1 или NPT. Уплотнительное кольцо или прокладка обычно используются для уплотнения компонента с параллельной внутренней резьбой. Резьба этого типа обычно обеспечивает превосходное уплотнение и возможность повторного уплотнения.

На каждом из них показано уплотнение ISO 228/1: A показано без прокладки, B с металлической прокладкой и C с композитной прокладкой.

SAE / Унифицированная резьба

Угол резьбы 60°

Шаг измеряется в дюймах

Усеченные участки вершины и основания плоские

Диаметр измеряется в дюймах 900 05

Унифицированная резьба обычно используется в гидравлической промышленности и военной техники.

Фитинги с прямой резьбой SAE/MS используются для герметизации портов SAE/MS с помощью эластомерных уплотнительных колец.

Резьба этого типа обычно обеспечивает превосходное уплотнение и возможность повторного уплотнения.

Фитинг с наружной резьбой с уплотнительным кольцом (второй рисунок)

Итак, в мире существует множество типов резьбовых соединений. Мы рассмотрели несколько наиболее распространенных конфигураций фитингов. Чтобы правильно изготовить фитинги для труб, мы должны использовать высококачественную продукцию, правильно определить тип и размер, с которыми мы работаем, определить, требуется ли герметик или прокладка, поддерживать чистоту и выполнять установку, используя соответствующие инструкции.
