Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

• Встроенная

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

• Пристроенная

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

• Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

• Модульная

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

• Газовые

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

• Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

• Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

• Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

• Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
• Размещение в одном помещении более двух котлов – запрещено
• В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
• Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
• Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
• Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
• Наличие водопровода и канализационного трапа
• Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
• Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
• Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

• Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
• Наличие средств тушения пожара, датчиков задымленности и сигнализации
• Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
• Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

• Источник естественного освещения
• Прямой выход наружу
• Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

• Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
• Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

• Минимальный объем – не менее 15 м3
• Минимальная площадь – не менее 6 м2
• Минимальная высота потолка – 2,5 м
• Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
• Наличие точки канализации
• Минимальная допустимая ширина дверного проема – 80 см
• Наличие эффективного заземления котла
• Отдельный вход с улицы в помещение топочной
• Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
• Огнестойкость пола, стен и потолка – не менее 0,75 часа
• Наличие форточек в окнах
• Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
• Наличие приточно-вытяжной вентиляции и дымохода
• Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
• Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
• При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

• Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
• Минимальный размер внешнего резервуара – 1,5 м3
• Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

• Минимальное расстояние от котла до стены – более 0,1м
• Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
• Под топкой котла должен быть лист из стали
• Минимальный размер площади твердотопливной топочной – 8м2

• В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
• Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
• Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

• Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
• Выделена достаточная электрическая мощность

Состав оборудования котельной

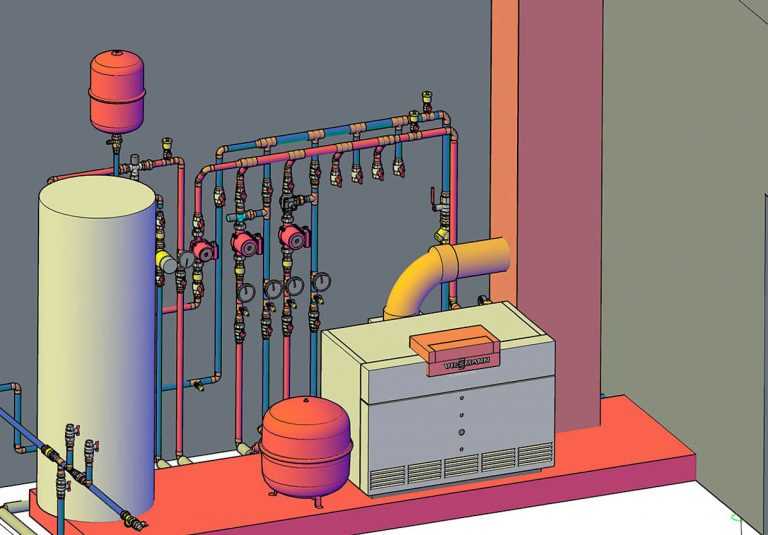

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

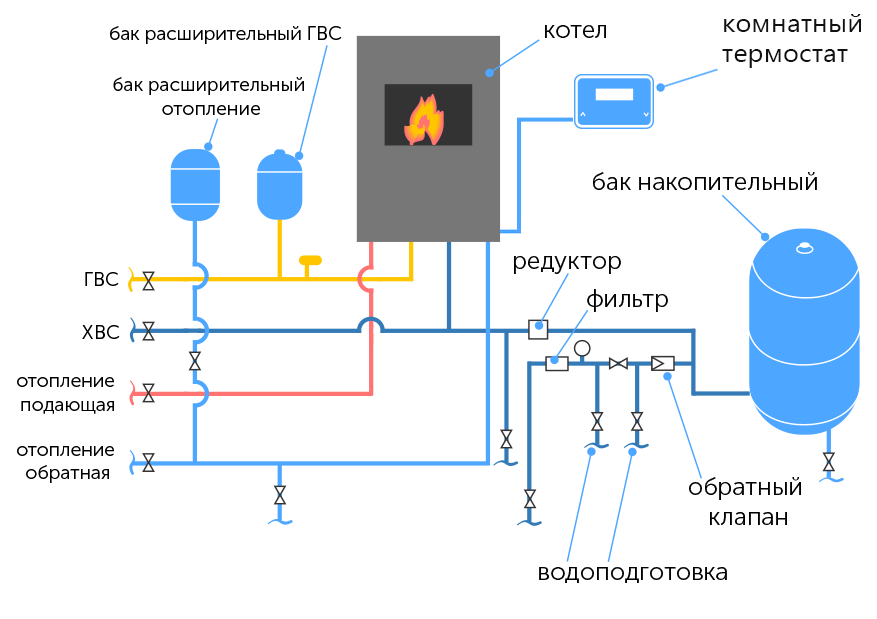

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

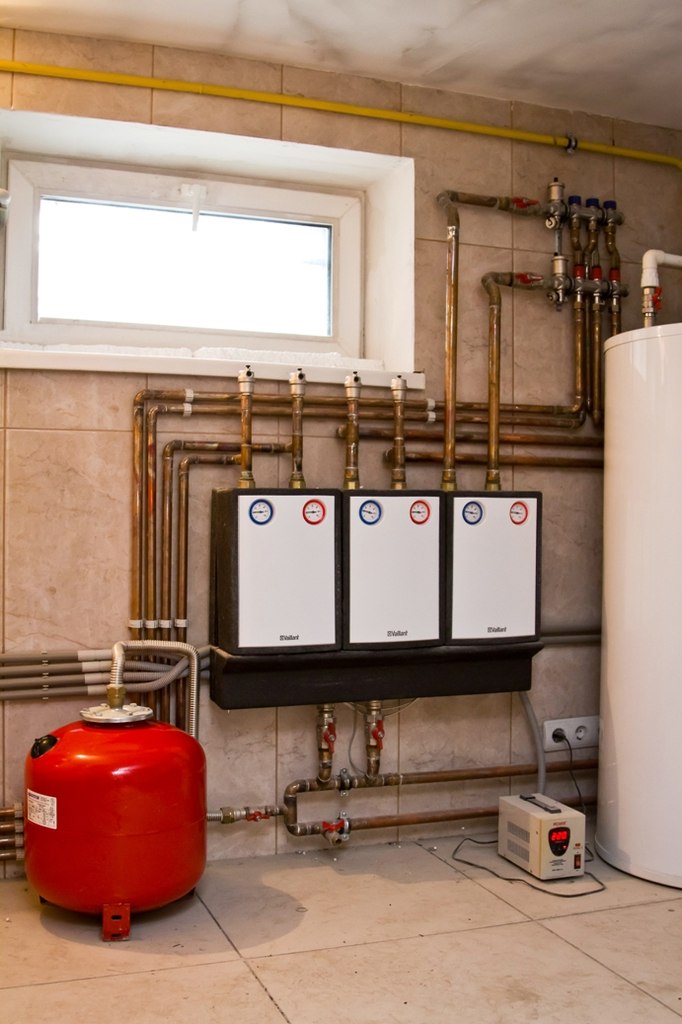

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Услуги по данной тематике

требования к помещению, устройство и оборудование

• Консультации профессиональных специалистов. Мы окажем помощь в подборе оптимального варианта котельного оборудования для частного дома и схем его монтажа. При необходимости мы выполним проектные работы
• Мы используем только сертифицированное для России оборудование и расходные материалы, которые предлагаются по специальным антикризисным ценам
• Все современные требования к котельной в частном доме выполняются согласно СНиП в обязательном порядке. В наличии вся необходимая для производства данного вида работ разрешительная документация. Мы лицензированы для подписания трехстороннего Договора (Акта разграничений ответственности) с газовым хозяйством
• Квалифицированные инженеры, а также обученные и укомплектованные профессиональным инструментом монтажные бригады
• Компания несет полноценные гарантийные обязательства. А также мы производим техническое обслуживание газового и другого теплового оборудования в гарантийный и после гарантийный периоды

Будем рады Вашему обращению

Основные элементы котельной для дома

Котельная частного дома состоит из следующих основных элементов:

1. Отопительный котел
2. Группа безопасности котельного оборудования
3. Расширительный бак
4. Обвязка котельного оборудования – трубы, ЗРА, манометры, термометры и прочее
5. Коллектор, гидравлический разделитель (опционально)
6. Насосное оборудование (опционально)
7. Сети удаления дыма и вентиляции (при условии использования оборудования выделяющего продукты сгорания)
8. Элементы автоматического управления (опционально)

Помимо описанных выше основных составляющих, необходимо предусмотреть и другие комплектующие. Если предполагается использовать котел с одним контуром, то встает задача размещения водонагревателя (бойлера) для контура горячего водоснабжения. Хоть водонагреватель и не относится к контуру отопления, тем не менее, чаще всего устанавливается в котельном помещении вместе с основным тепловым оборудованием.

Использование бойлера влечет за собой обязательную установку группы безопасности бойлера и расширительного бака системы ГВС. А также, возможно, дополнительных насосов.

Таким образом, в обустраиваемом помещении необходимо предусмотреть место не только для размещения основного котельного оборудования, но и для опционального, обозначенного выше.

Оснащение котельной для частного дома должно осуществляться только специализированными компаниями, имеющими в своем штате опытных профессионалов!

Оформить заявку

Требования к помещению котельной в частном доме

Требования к помещению частной котельной, а также к технологии установки в этом помещении оборудования, четко прописаны в СНиП. Основными из них являются:

• Стены обустраиваемого помещения могут быть выполнены из бетона или строительного кирпича. Допускается нанесение керамической плитки или огнеупорного штукатурного покрытия. Эти требования продиктованы соображениями пожарной безопасности
• При установке напольного котла пол покрывается бетонной стяжкой (в дальнейшем возможна облицовка плиткой) или листовым металлическим покрытием. Под котел должен быть выполнен подиум
• Навеска котла настенного типа производится на стену с предварительной установкой на нее металлического листа. Существует и другой вариант, при котором данная стена должна быть покрыта плиткой
• В котельном помещении не разрешается размещать легковоспламеняющиеся и взрывчатые вещества. Исключение может составлять только специальным образом хранимое топливо
• Около котла необходимо наличие места, достаточного для беспрепятственного доступа к нему при эксплуатации. Кроме того, необходимо предусмотреть место для проведения технического обслуживания или возможного ремонта. Именно поэтому, перед началом работ по установке оборудования в котельном помещении с небольшой площадью, мы настоятельно рекомендуем составить план его расстановки
• Для котельного помещения в частном доме при установке газовых котлов существует жесткая регламентация по габаритным размерам и обустройству

• К помещениям, в которых устанавливается твердотопливный котел, также предъявляются некоторые требования. Расстояние между таким котлом и ближайшей к нему стеной должно составлять, как минимум, 10 см. Имеется условие и по необходимой минимальной площади окна в таких помещениях. А именно, на каждый киловатт расчетной тепловой производительности котла необходимо предоставить – более 8 кв. см. остекления. Дымоход должен обладать одинаковым размером поперечного диаметра по всей своей длине и по возможности содержать как можно меньшее число поворотов. Если предполагается установить котел, который использует в качестве топлива уголь или дрова, то площадь помещения, в котором он устанавливается, должна быть – больше 8 м2
• Электропроводка в рассматриваемых помещениях должна соответствовать нормам ПУЭ. Если предполагается к использованию электрический котел, то его токопроводящие клеммы подлежат обязательному заземлению
• Обустройство котельной, которая работает на дизельном топливе, предполагает в непосредственной близости от строения разместить в земле крупный (объемом 1,5 м3 или больше) металлический толстостенный топливный резервуар. В самом котельном помещении устанавливается бак, в который топливо попадает из подземного резервуара. Необходимо обеспечить беспрепятственный подъезд к этому резервуару

Помимо перечисленных существует еще огромное количество «узких мест» и нюансов, которые необходимо учесть при монтаже котельной для достижения высокого уровня конечного результата.

При сотрудничестве с «ВиДстрой Инжиниринг» Вы становитесь владельцем безопасной, надежной и технически функциональной котельной, которая отвечает всем требованиям СНиП!

Отправить заявку на расчет

Система удаления дыма

Если устройство котельной в частном доме производится на базе котла, в котором происходит горение топлива, то необходимо позаботиться об организации эффективной системы удаления дыма. При проектировании и установке дымохода необходимо учесть ряд условий. Вот некоторые из них:

• Дымовую трубу необходимо выводить выше уровня кровли. Это делается для обеспечения достаточного уровня тяги.
• В качестве материала для изготовления дымохода чаще всего используются нержавеющая сталь, керамика, различные типы огнеупорных пластиков. Рекомендуется устанавливать дымоход, конструктивно выполненный в качестве сэндвича. В этом случае посреди двух слоев основного материала расположен утеплитель. При таком варианте на поверхности трубы образуется намного меньше конденсата.
• Если дымоход установлен снаружи дома, его необходимо надежно зафиксировать. Самые распространенные способы решения этого вопроса – прикрепление хомутами нужного размера к стене дома или помещение его в кирпичную трубу.
• Необходимо помнить, что канал, предназначенный для удаления дыма, должен быть снабжен люками или ревизиями. Данные отверстия необходимы для выполнения очистки через них внутреннего пространства дымовой трубы от выводимых продуктов сгорания.

Варианты размещения котельной относительно частного дома

По месту установки котельная, предназначенная для частного дома, может быть:

Встроенная в дом

В данном случае котельная размещается в одном из помещений дома, которое заранее подготовлено по правилам СНиП.

С позиции стоимости обустройства – это наиболее привлекательный вариант, но он применим не всегда. Котельная, встроенная в частный дом, не желательна к применению при использовании газового котла, укомплектованного атмосферной горелкой (камера сгорания открытого типа).

Также данный вариант не желателен при использовании оборудования, работающего на солярке. Оно достаточно шумное и может доставлять дискомфорт людям, проживающим в доме. Кроме того, при использовании оборудования на жидком топливе, в помещении его размещения и, возможно, в прилегающих помещениях будет стоять стойкий запах солярки.

Котельная, пристроенная к частному дому

Она представляет собой отдельное здание, смежное с отапливаемым домом, т. е. имеет с ним хотя бы одну общую стену. Если имеется дверь, ведущая непосредственно из дома в помещение котельной, то она должна быть обита с двух сторон негорючим материалом.

При непосредственном контакте пристроенной котельной с жилыми помещениями частного дома, необходимо обеспечить минимальный уровень шума. Для чего выполняется шумоизолирование котельного помещения. Проведение работ по изоляции от шума не обязательно и не декларируется СНиП. Но выполнив его, Вы снизите посторонние шумы в доме, возникающие от работы котла, и тем самым увеличите комфорт проживания.

Отдельно стоящая от дома

Данный вариант котельной предусматривает наличие удаленного от отапливаемого частного дома сооружения, отвечающего СНиП, и размещения в нем необходимого котельного оборудования. При этом оборудование котельной стыкуется с отопительной системой частного дома при помощи инженерно-технических коммуникаций – теплотрасс.

В большинстве ситуаций это наиболее подходящее решение. Использование его дает возможность применять оборудование абсолютно любого типа и любой мощности. Данное решение не доставит какого-либо дискомфорта проживающим в доме людям и не нарушает правил СНиП.

Главный недостаток котельной отдельно стоящей от частного дома – увеличение бюджета на создание. В ряде случаев очень даже значительно. На стоимость влияет необходимость возведения нового здания, а также, использование теплотрассы.

Блочно-модульная котельная (БМК)

Представляет собой контейнер, с полноценной котельной внутри. Является удобным решением для организации временного обогрева. Также, БМК может быть использована как резервный вариант на случай поломки основного оборудования.

Главное ее преимущество – это мобильность. БМК получили широкое распространение и успешно используются в основном на коммерческих или промышленных Объектах. Но и в частных домах такие котельные также применимы.

БМК могут быть разного исполнения, в том числе существуют передвижные варианты на шасси.

Котельная в доме представляет собой сложное инженерно-техническое решение!

Мы всегда оптимизируем состав оборудования под потребности Заказчика, тем самым минимизируем стоимость без потери надежности и требуемой функциональности!

Оставить заявку

Газовый котел на кухню частного дома: идеи дизайна

Котел на кухню: газовая установка, напольный для частного дома, как спрятать в кухонный гарнитур, дизайн для квартиры

Применение различных видов и источников тепла в доме и на кухне в частности требует от хозяина соблюдения различных норм, как строительного законодательства, так и правил техники безопасности. Газовое оборудование считается одним из самых надежных, а использование природного газа – наиболее экономичным способом нагрева воды или отопления помещений. А вот каким может быть дизайн кухни со столешницей-подоконником и как происходит монтаж на месте, здесь очень подробно указано.

Содержание

Как установить газовый котел на кухне

Чтобы установить газовый котел на кухне, необходимо соблюдать ряд правил и положений. Кроме того, использование газового оборудования несет в себе массу преимуществ для владельца, которые выражаются в:

• низкая стоимость обслуживания . В целом стоимость газового оборудования с учетом других экономических факторов окупится быстрее, чем другие виды отопительного оборудования;
• газовое топливо  сам по себе является наиболее экономичным и экологически чистым видом для отопления помещений и нагрева воды;
• с помощью котла можно отапливать большую площадь дома или квартиры, при этом КПД тоже высокий;
• кроме того, стоимость оборудования даже в сочетании с услугами связи не так высока.

Опасность и минус от использования газового оборудования состоит только в безопасности подключения и эксплуатации, так как газ является горючей смесью, которая в случае утечки имеет свойство скапливаться в помещении, в результате из которых вполне возможны пожар и взрыв.

А вот какой может быть дизайн кухни в хрущевке с газовой колонкой, очень подробно указано в статье по ссылке.

Перед установкой газового котла потребителю необходимо определиться с его типом и основными задачами, так как во многом схема установки будет зависеть от типа такого оборудования. Также монтаж оборудования в частном доме при его строительстве и подключение котла в многоквартирном доме, оборудованном центральным водопроводом, вытяжкой и дымоходом, также отличаются трудоемкостью и материальными затратами.

Основными типами котлов на внутреннем рынке являются:

• устройства, оборудованные бойлером для нагрева поступающей воды . Такие агрегаты позволяют эффективно нагревать воду до необходимой температуры и поддерживать ее в таком состоянии длительное время, что приводит к экономии на нагреве и экономному расходу жидкости;
• В зависимости от способа установки котлы различаются навесными, напольными или стеновыми панелями . В зависимости от задач и размеров, а также отапливаемой площади такие котлы могут устанавливаться напольными (к ним относятся крупногабаритные изделия, предназначенные для отопления и подогрева воды в больших частных домах) и настенными, которые чаще всего устанавливаются в обычные многоквартирные дома; такой котел можно установить в навесном шкафу
• с электрическим или обычным открытым зажиганием . Эта небольшая разница влияет и на конечную стоимость изделия, так как, соответственно, электророзжиг не предполагает открытого пламени и удобен в эксплуатации;
• одноконтурные или двухконтурные. Эти типы котлов отличаются принципами работы и нагрева воды. Так, одноконтурный котел греет воду для системы отопления и приготовления пищи, причем котел не включается в общий контур и не зависит от работы самого котла. В двухконтурной конструкции оба элемента выполнены в едином корпусе и работают, планомерно осуществляя и обогрев, и поддержание температуры. Лучше всего, конечно, выбирать двухконтурные котлы, но можно обойтись и обычными

Для безопасной установки газового оборудования потребитель должен строго соблюдать правила техники безопасности, установленные градостроительными нормами. В этих правилах описываются нормы, при которых должен быть установлен котел, мощность прибора в соответствии с размерами и объемом помещения, условия вентиляции и устройство вытяжки, а также расстояние до тех или иных объектов при ее установке. В любом случае перед проведением всех работ важно все правильно организовать и самостоятельно спроектировать кухню.

Также при выборе котла исходя из собственных нужд необходимо ориентироваться на расход воды в единицу времени и норму потребления электроэнергии. В случае электричества чрезмерный КПД может привести к неудовлетворительной работе котла.

А вот какие есть идеи для дизайна кухни и как самостоятельно организовать идеальную обстановку, подробно здесь.

Важнейшим условием установки является условие, при котором кухонное помещение не должно быть жилым помещением, а принадлежать жилому помещению; законодатель также устанавливает максимальную и рекомендуемую мощность котлов в зависимости от объема помещения. Так помещение объемом 7,5 куб.м оборудуется котлом мощностью 30 кВт, при увеличении объема с 7,5 до 15 метров мощность увеличивается до 80 кВт и соответственно до 200 кВт установки могут использоваться при превышении объема 15 куб.

Также важными параметрами являются нормы безопасности, согласно которым при установке газового котла в помещении необходимо:

• наличие вентиляционно-вытяжной системы на кухне обязательно  . Это необходимо в случае утечки, так как газ имеет свойство скапливаться в помещении до опасной концентрации, что может привести к взрыву; Вытяжка с газовым котлом обязательна по инструкции
• наличие открываемой окна общей площадью не менее 0,25 кв. Это требование также необходимо для осуществления вентиляции в случае опасного скопления газа;
• расстояние до входной двери от самого котла не менее 1 метра и высота потолка от 2 метров.

При соблюдении всех требований в помещении установка вполне возможна, так как после переделки котел должны будут ввести в эксплуатацию сотрудники управляющей компании газоснабжения. Для того чтобы безопасно установить такое оборудование, необходимо обратиться к специалисту, обладающему специальными навыками и инструментами, оставить заявку в газоснабжающей организации и уведомить ее о проведении работ.

Также, если у вас есть старое оборудование, его необходимо предварительно демонтировать, но перед этим отключить помещение от газоснабжения. Только после демонтажа можно приступать к установке нового котла.

А вот какая вытяжка для кухни с воздуховодом лучше, вы можете посмотреть здесь.

для этого в зависимости от типа устройства необходимо поочередно подключить котел и бойлер к системе отопления и нагрева воды. Подключение производится в зависимости от типа котла – одноконтурный или двухконтурный. После подключения к системе водо- и теплоснабжения необходимо вызвать комиссию из подразделений газовой службы, которая должна составить акт о соблюдении всех норм и правил безопасности, после получения акта подключение к центральному газоснабжению система сделана.

Как спрятать газовый котел в помещении

Чтобы эстетично скрыть котел на кухне, используются два основных метода:

• покупка и последующая установка оборудования, идущего в комплекте с декоративным элементом в виде панель . Такое решение поможет сэкономить и не заниматься подбором оборудования для скрытия котла. При этом многие производители не просто оснащают этот котел обычной панелью, а изготавливают такие элементы по индивидуальным заказам с разным рисунком и из разных пород дерева; газовый котел можно спрятать в навесной шкаф
• при обустройстве кухни также возможна установка газового котла в деревянном ящике, который полностью закроет корпус котла с посторонних взглядов. Такой ящик можно приобрести сразу после покупки котла или заказать при монтаже и оформлении кухни. Стоимость короба дороже фасадной панели, как обычно, так как она изготовлена ​​из материалов для отделки фасадов кухни. Такой короб можно сделать в общем виде кухонной мебели.

Вас также может заинтересовать информация о том, каким может быть сочетание цветов в интерьере кухни и правила поведения на кухне.

В целом установка газовых котлов потребует от владельца специальных навыков, инструментов и знаний техники безопасности, поэтому лучшим вариантом при установке такого оборудования будет обращение к специалистам.

Вентиляция в котельной в частном доме с газовым котлом: расчет и требования

• На потолке должен быть вентиляционный выход. Котельная должна быть подключена ко всей вентиляционной системе дома, если таковая имеется.
• Как сделать вентиляцию в котельной частного дома: стену, в которой проходит дымоход, нужно пробить в двух местах: в одном выход дымохода из стены, подвод к котлу и второе место внизу прочистить мусор, скопившийся в дымоходе, но при этом не менее 25 см от верхнего выхода (который подключен к котлу).
• Подача воздуха в котельную осуществляется через отверстия внизу двери или через вентиляционный канал.
• Отверстия для забора воздуха рассчитываются из расчета: 8 см² на каждый кВт мощности котла, если забор воздуха осуществляется с улицы. Соответственно 30 см², если забор воздуха изнутри.
• Также обязательно изучите документацию на котел, наверняка там описаны требования к вашей конкретной модели котла.

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом присутствии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это меньшее, что сопровождает человека при отравлении газом.

Наиболее опасны его утечки, так как часто приводят к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это связано с тем, что для нормального сгорания топлива необходим свежий кислород. А если его недостаточно из-за плохой вентиляции, то газ горит хуже и, соответственно, котел отдает меньше тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником газа и горения внутри выхлопной трубы, в результате чего уменьшается ее проход, ухудшается тяга и помещение становится задымленным.

Требования к вытяжке

В газовых котельных к системе вентиляции предъявляются повышенные требования.

Кроме того, такие помещения могут быть оборудованы:

• Как отдельное здание.
• Пристроить дома к зданию.
• В подвале.
• В отдельной комнате в здании.

Если оборудование рассчитано на сжиженный газ, то для этих целей нельзя использовать подвалы и чердаки, так как удельный вес газа больше, чем у воздуха.

В результате в случае протечки он тонет и становится взрывоопасным. Наряду с выделением отдельных комнат современные настенные котлы допускается размещать на кухне.

Рекомендуем ознакомиться: Вентиляция в каркасном доме

Несмотря на коаксиальный дымоход, помещения для них должны отвечать следующим требованиям:

1. Площадь около 12 м2.
2. Высота до потолков более 220 см.
3. Размер окна должен быть не менее 0,05м2 на 1м³ объема помещения.
4. Наличие окна или открывающееся окно.
5. Котел подвешивается на стену из негорючего материала, при этом расстояние от соседней перегородки должно быть не менее 20 см.
6. Достаточное количество отверстий для забора воздуха из соседнего помещения.

Как сделать вытяжку

Виды котлов для частного дома

Перед обустройством вытяжки в своем доме важно правильно определить необходимое оборудование (в том числе тип котла), материалы используемые и тип отводных воздуховодов. Начать следует с комплекта оборудования, подобранного с учетом следующих факторов:

• площадь будущей котельной;
• безопасное расстояние до легковоспламеняющихся предметов;
• тип самого помещения;
• сумма сметных расходов.

Также важно определиться с типом котла, выбранного для отопления частного дома. Оптимальным вариантом для этого случая являются электрические, газовые или твердотопливные (пеллетные) агрегаты. В случае частых перебоев с электричеством рекомендуется устанавливать комбинированные котлы, работающие на нескольких видах топлива.

В качестве примера выбран газовый агрегат средней мощности, что объясняется сравнительной дешевизной используемого в них энергоносителя и эффективностью самого способа нагрева. Рабочая температура в камере сгорания такого образца значительно ниже, чем у других моделей.

Материалы вытяжки

При выборе материала для обустройства вытяжки исходят из возможностей и конкретных условий работы. Чаще всего для этих целей выбирают:

• кирпич;
• керамика;
• металл.

Кирпич обычно применяют для изготовления колпаков твердотопливных котлов. Несмотря на то, что чистить его достаточно сложно, срок службы агрегатов с такой вытяжкой достаточно велик. Этот материал не подходит для газовых агрегатов, так как при низких температурах горения в трубе будет скапливаться конденсат.

Гораздо лучше для газа подходит керамика – она выдерживает температуру до 650°С. Но в этом случае необходимо предусмотреть защиту от воспламенения сажи в дымоходе, предусмотрев канал для отвода конденсата. Как вариант — утепление выпускных каналов минеральной ватой.

Стальная труба – хороший выбор для твердотопливных и газовых систем отопления. При относительно высоких температурах с твердыми окатышами выбирают колпак из жаропрочного металла с более толстыми стенками (до 1 мм), а при использовании газа этот показатель принимают равным 0,6 мм.

Выбор типа вытяжного канала с вентилятором

Следующим шагом является выбор вытяжного канала с вентилятором, подходящего для данных условий, гарантирующего требуемую производительность. Этот показатель определяется простым расчетом по формуле, учитывающей объем котельной (пусть он будет равен 10 м³) и необходимость трехкратного обновления в ней воздуха в течение суток. Перемножив эти две цифры, вы получите 30 м³/час — это минимальная мощность необходимого вентилятора.

Коаксиальные дымоходы доступны в двух различных исполнениях: горизонтальном и вертикальном. Первые традиционно монтируются вдоль стен, а вторые укладываются в любом допустимом месте с выходом через потолок на чердак и крышу.

При выборе вертикального дымохода следует быть готовым к тому, что затраты увеличатся, так как он длиннее и сложнее в установке. Также потребуется отдельный коллектор конденсатора. К недостаткам горизонтальной конструкции относится риск замерзания конденсата в части, выведенной наружу. Чтобы решить эту проблему без больших затрат, достаточно утеплить его минеральной ватой или подобным теплоизоляционным материалом – при не очень сильных морозах это частично помогает. Для предотвращения образования льда на конце трубы монтируется решетчатая головка.

Для правильного монтажа горизонтального дымохода важно придерживаться следующих рекомендаций:

• выход трубы делается примерно на высоте 2 метров от земли;
• расстояние от выпускного канала до расположенного над ним окна не менее 1 метра;
• при прокладке трубы под наклоном 3-12 градусов конденсатосборник делать не нужно;
• запрещается выводить магистраль в соседнее помещение;
• расстояние от выхода дымохода до близлежащей газовой трубы должно быть 0,2 метра и более.

Классическая комплектация горизонтального отвода включает саму трубу, переходники различных типов, а также комплект декоративных накладок и наконечников с болтами крепления.

Нормы вентиляции газовой котельной согласно СНиП

При выполнении приточно-вытяжной системы необходимо строго соблюдать все требования СНиП от 2.04. 05-91.

Для газовых котлов необходимо учитывать трехкратный воздухообмен за 1 час, а если такая вентиляция не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха принимать согласно приложению. 11 СНиП:

• Помещение газовой котельной должно быть оборудовано вентиляцией, при этом выход воздуховода должен располагаться на потолке.
• Подача воздуха осуществляется через вентиляционный канал или через отверстия в нижней части дверей.
• Расход рассчитывается по мощности котла: на 1 кВт мощности должно приходиться не менее 0,08м2 воздуха.
• Приходящие из соседнего помещения: на 1 кВт мощности — свыше 0,3м2 отверстий.

Другие положения по оборудованию систем вентиляции можно найти в юридических документах.

Твердотопливные отопительные котлы — монтажный чертеж

Содержание:

1. Особенности эксплуатации твердотопливных котлов 2. Классификация твердотопливных котлов 3. Одноконтурные и двухконтурные котлы 4. Традиционные и газовые генераторный принцип работы 5. Летучий и энергонезависимый вариант 6. Безопасность твердотопливных котлов

Если в поселке нет магистрального газопровода, при создании тепловой сети в частном доме устанавливается многофункциональный твердотопливный теплогенератор или электрокотел.

Правда, для работы последнего потребуется надежная линия электроснабжения, так как при отключении электричества нагревательный прибор перестает функционировать, а постоянные перебои в сети могут привести к поломке оборудования. В этом случае твердотопливный отопительный котел – лучшее решение проблемы.

Виды вентиляции для работы газовых котлов

Система вентиляции представляет собой перечень элементов для забора и удаления воздуха, и различается по следующим признакам:

• По принципу формирования воздухообмена ( естественная и принудительная тяга).
• По предварительной записи. Вытяжная, приточная и комбинированная вентиляция.
• По конструкции (канальные и простые).

Рассмотрим подробнее первые два вида вентиляции.

Общие сведения о котлах, их размещении

Газовый котел – это оборудование, позволяющее нагревать и поддерживать воду на определенном уровне температуры за счет тепловой энергии, получаемой в результате сжигания газа. Процесс горения газа сопровождается выделением побочных продуктов, представляющих значительную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения процессов жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и о самом природном газе: он взрывоопасен и требует особого обращения при использовании.

В частных домах используются различные газовые котлы, у которых разные требования к воздухообмену. Установлены требования к размещению мощного напольного оборудования. Такие агрегаты могут быть установлены в отдельном специальном здании, в пристройке к основному дому, на чердаке, в подвале или в цокольном этаже.

Дополнительные требования предъявляются к помещениям, на которых размещается напольный газовый котел:

1. Площадь не менее 4 кв.м.
2. Объем помещения не менее 8 куб.м. м.
3. Высота потолков не менее 2,2 м.
4. Ширина входного проема не менее 80 см.
5. Наличие не менее одного окна с прямым выходом воздуха с открывающимися створками для проветривания.
6. Наличие открытого подвода воздуха — щели в стеновом или оконном профиле, через которую постоянно подается кислород.
7. Поскольку объект относится к категории взрывоопасных, площадь остекления в нем должна превышать 0,05 кв. м. за 1 куб.м. м. объем помещения.

Применение цоколя и цоколя допускается с ограничениями при соблюдении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и резервной вентиляционных систем, т. к. неисправность воздухообменной конструкции приведет к взрывоопасности.

Чаще всего используются настенные котлы малой мощности. Средняя мощность таких отопительных агрегатов составляет 30 кВт. Они обеспечены производительной и удобной камерой внутреннего сгорания. Это оборудование имеет менее строгие требования к размещению. Настенные котлы можно разместить в подсобном помещении, на кухне или в ванной.

Настенный газовый котел можно разместить на кухне

1. Подача объемов кислорода, необходимых для процесса прямого сжигания. При недостаточной подаче свежего воздуха горение провоцирует выделение избыточного количества вредных соединений.
2. Созданы оптимальные условия для эффективной работы оборудования.
3. Удаление продуктов горения и самого газа из помещения в случае неисправности оборудования.

Классификация вентиляционных систем, применяемых в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточные, вытяжные, комбинированные (соосные).
3. По исполнению: канальные или цельные, без каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность устройства, его функциональные особенности.
2. Площадь комнаты.
3. Нагрузка котла (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и т.д.).

На параметры системы воздухообмена в помещении с газовым котлом влияет несколько факторов.

Естественная вентиляция в газовой котельной

Если в доме имеется котел мощностью до 30 кВт, то достаточно обеспечить подачу воздуха, оборудовав в нижней части стены или стены вытяжной зонт дверь. Таким источником может служить яма диаметром 10-15 см.

Для создания вентиляционного канала для притока воздуха необходимо:

1. В отверстие установить отрезок трубы из любого материала (пластик, асбестоцемент).
2. Прикрепите москитную сетку к внешней стороне конца.
3. Воздухозаборник целесообразно установить рядом с топкой в ​​стене, чтобы воздух мог подсасываться непосредственно в камеру сгорания, не создавая пыли в помещении.
4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оснащен защитной сеткой от насекомых и зонтом наверху для защиты от осадков.

ЭТО ВАЖНО ЗНАТЬ! Диаметры вытяжных и приточных вентиляционных труб должны быть одинакового размера для оптимального воздухообмена.

Дверь в котельную, если она оборудована решеткой в ​​нижней части, также может служить вытяжным элементом.

Рекомендуем ознакомиться: 5 бесшумных современных вытяжек для дома — критерии правильного выбора

Свой теплотехник

Установка твердотопливного котла своими руками вполне по силам любому грамотному человеку, достаточно знать некоторые особенности. Мощность котла, диаметр труб отопительного контура и многое другое лучше рассчитать специалисту. Также следует решить, будет ли техника работать на определенном виде топлива или приобретать комбинированное, предусматривающее загрузку разными видами топлива.

Перед началом установки следует разобраться в технологии и изучить схему.

Процесс не сложный, не длительный, но ответственный. Монтаж данного твердотопливного агрегата производится только при четком знании технологического процесса, иначе возможна некачественная работа отопления, выражающаяся в перерасходе топлива, недостаточном обогреве помещения или даже выходе из строя твердотопливного котла.

Перед покупкой прибора следует рассчитать значение требуемой мощности, исходя из объема (не площади!) отапливаемого помещения и коэффициента теплопроводности стен (данные взяты из таблиц), а также решить какую автоматику поставить в будущую котельную, при условии, что регулировка будет автоматической, а не ручной.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточной, но и комбинированной, то есть приточно-вытяжной.

Этот процесс происходит при нагнетании воздуха через приточные и вытяжные трубы вентиляторами — принудительно. За час такое устройство перекачивает не один десяток кубометров свежего воздуха.

В современных вентиляционных установках имеется контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие системы вентиляции подразделяются:

Моноблочные установки. Устройства этого типа можно установить в любом помещении.

Приточно-вытяжные системы. Забор и выпуск воздуха здесь осуществляется принудительным способом. Такое оборудование обычно устанавливают в подвальных помещениях, в основном там, где используются высокопроизводительные газовые котлы.

Самый лучший и безопасный тип приточной вентиляции – котел с коаксиальным дымоходом. В эту комбинированную трубу по внешнему зазору забирается свежий воздух с улицы, а через внутреннее отверстие выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает КПД котла, так как в помещение подается уже нагретый воздух, за счет встречного выброса выхлопных газов через внутреннюю трубу.

Процесс монтажа

Дымоход может быть как внутренним (внутри дома), так и наружным (снаружи дома). Рассмотрим процесс установки для каждого варианта.

Вне дома

• Прикрепите горизонтальный участок сэндвич-трубы, который будет проходить через стену, к патрубку котла,
• изолировать этот участок и отверстие в самой стене,
• приделать тройник с ревизией и установить заглушку,
• нарастить трубу с последующими звеньями на нужную высоту. В качестве крепежных элементов используются скобы, с помощью которых труба крепится к стене с шагом 2 м,
• прикрепить конический наконечник к верху конструкции,
• усилить стыки хомутами,
• покрасить поверхность трубы с термостойкой краской.

В Доме

• отметить места выхода дымохода в перекрытиях и кровле,
• вырезать отверстия в конструкциях,
• соединить патрубок котла с переходником-переходником,
• прикрепить тройник и ревизию,
• прикрепить лист стали и установить магистраль кронштейн,
• нарастить трубу на необходимую высоту,
• в месте перехода полов смонтировать защитную конструкцию (проходную трубу) из оцинкованной стали, в которой нужно прорезать отверстие чуть больше диаметра дымоход. Затем заготовку надевают на дымоход и закрепляют к стенкам проема в потолке,
• закрепить дымоход настенными кронштейнами и усилить стыки хомутами,
• установить защитный колпак поверх трубы.

Выходной участок вентиляционного канала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее чем на 0,5 м, если дымоход находится на расстоянии не более 1,5 м от парапета и верхней кромки кровли,
2. над коньком или парапетом или находиться на их уровне, если труба находится на расстоянии 1,5 — 3 м от конька и парапета,
3. быть не ниже условной линии, проведенной от конька под углом 10º — при высоте флюгера более 3 м относительно конька,
4. над плоской крышей не менее чем на 50 см.

Посмотрите видео по устройству дымохода:

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельного обустройства такой вытяжки не нужно особых навыков, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулировать поток воздуха.
• Проникновение посторонних частиц в систему.

Рекомендуем ознакомиться: Организация вентиляции естественного и принудительного типа на кухне

А также при снижении притока воздуха есть вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка лучший вариант при установке газовых котлов, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность этой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Размеры котла в частном доме: стандарты, нормы, типы

Архитектурно-строительные работы. Общие чертежи (вариант закрытой системы дымоудаления) (из ТП 903-1-199) Альбом 5.14. Котел. Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 6.3. Подпропетровская установка.

Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 9.10. Податчик документов ДЭ-16(10)-14ГМ. Назначение изготовителя щита управления автоматикой и приборами (из ТП 903-1-199) Альбом 9.18 Устройство водоподготовки.

Задание изготовителя на щиты управления автоматикой и КИПиА (из ТП 903-1-199) Альбом 11.3.Котели. Связь механизмов комплаенса с контролирующими органами Альбом 11.5 Металлические детали вспомогательного оборудования и приборов (из ТП 903-1-199)

Не используется Документ утвержден: Главпромстройпроект Госстроя СССР, Постановление № 11. 41 от 10.11.1983

Тепло в доме — установка твердотопливного котла

Среди владельцев частных домов наиболее распространенной на сегодняшний день является система отопления на твердом топливе. Не у всех есть возможность подключить газ, не у всех хватает средств на отопление дома электрическим котлом. Однако установка твердотопливного котла достаточно надежна и эффективна, чтобы уверенно конкурировать с более современными способами отопления дома.

При подключении к автоматике эти устройства вполне конкурентоспособны. В этом плане с ними можно конкурировать, если только котлы длительного горения.

Расчет системы вентиляции

От правильной установки вытяжных устройств в котельной зависит работоспособность газового оборудования и безопасность людей; поэтому не следует стремиться делать все самостоятельно ради экономии.

НА ЗАМЕТКУ! При составлении проекта необходимо максимально приблизить выход подающей трубы к топливной камере для лучшего притока воздуха и, соответственно, для оптимального сгорания топлива.

При расчете системы вентиляции важно знать следующие параметры:

• Скорость воздуха.
• Объем помещения с учетом высоты потолка.
• Воздухообмен в помещении в единицу времени.

Объем воздушного пространства рассчитывается по следующей формуле V = L × S × H × n, где: V — объем воздуха, подлежащий обмену за 1 час; L – длина комнаты; S — ширина; Н — высота; n — скорость воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную нагрузку на 25-35%.

Устройство системы вентиляции

Вентиляционный канал должен располагаться возле газового котла

Для отопительного агрегата с закрытой топкой оптимален коаксиальный дымоход, который содержит два изолированных канала в одной трубе.
