Монтаж электрического теплого на деревянный пол

Вступление

Теплые полы, как известно, разделяются на два вида теплого пола: водяные и электрические. Монтаж и тех, и других, как правило, происходит на предварительно подготовленную стяжку бетона. В отдельных случаях возникает необходимость укладки теплого электрического пола (нагревательного электрического кабеля) на деревянный пол. Сделать это не так сложно.

Технология укладки теплого электрического пола на деревянный пол

Первый метод (с бетонной стяжкой)

Изначально имеющийся деревянный пол следует довести до «состояния монолита». Деревянный пол не должен «гулять», доски пола не должны шататься. Если необходимо, деревянный пол нужно перебрать.

Затем выполняется гидроизоляция пола. На деревянный пол настилается рулонный гидроизолирующий материал или полиэтилен 200 микрон. Поверх гидроизоляции укладывается рулонный теплоизолирующий материал, например Тизол. Это рулонный утеплитель с фольгированной стороной.

Укладывается утеплитель фольгой наверх. Тепловой электрический кабель укладывается поверх теплоизоляции. Крепится кабель на специальные держатели, петлями с заранее рассчитанным (в магазине) шагом. Стяжка заливается поверх уложенного теплового кабеля. Перед заливкой стяжки устанавливается регулятор температур (на стену) и датчик температур, между петлями уложенного кабеля.

Второй способ (без бетонной стяжки)

Если вы хотите сделать теплый пол в деревянном доме, то применяется деревянная система теплый пол. Суть технологии в следующем.

Подготавливается основание для укладки нового деревянного пола. Монтируются лаги будущего пола. Под лаги настилается рулонный теплоизолятор (минимум 3 см) с фольгированной стороной (фольгой вверх). Поверх фольги настилается монтажная сетка для крепления теплового кабеля. Тепловой электрический кабель укладывается петлями. Петли размечаются по лагам и в лагах делаются пропилы для петель кабеля. Нагревательный электрический кабель укладывается в сделанные пропилы и крепится к сетке хомутами.

На стене устанавливается терморегулятор, а между лагами кладется датчик температур. После подключения и проверки теплого пола, настилается финишное покрытие пола. Расстояние от кабеля до финишного покрытия должно быть 3-5 см.

В настоящее время в продаже имеется специальный ламинат, оснащенный кабелем для обустройства теплого пола. Однако стоимость его существенная: около 50 евро за 1 м².

©Opolax.ru

Другие Инструкции по устройству полов

• Инструкция по устройству полусухой стяжки пола с фиброволокном (фибра)

• Инструкция по нанесению полимерного наливного пола

• Инструкция по укладке ламината

• Как подготовить основание для стяжки

• Как правильно сделать цементно-песчанную стяжку

Как сделать стяжку

Как сделать стяжку, при этом строго выполнить все технологические этап. ..

Powered by JV-Relatives

Теплый пол в деревянном доме: способ монтажа теплого пола

Теплый пол в деревянном доме — это отличное решение для комфортного и экономичного обогрева помещения.

Систему отопления теплыми полами можно установить не только в новом, но и в старом деревянном доме.

Теплый пол в деревянном доме

Как сделать теплый пол в деревянном доме?

Теплый пол на даче – это возможно?

Деревянные дома имеют свои особенности, которые нужно учитывать при выборе системы теплого пола!

Для обустройства системы отопления теплый пол в деревянном доме важнейшей особенностью является материал – дерево, из которого изготовлены перекрытия и основания пола.

Дерево реагирует на изменения температуры и влажности, поэтому важно выбирать материалы, которые не повредят деревянные конструкции.

Для правильного выбора системы учитывается несущая способность деревянных перекрытий.

При выборе системы отопления нужно учитывать толщину напольного покрытия, чтобы система теплого пола не была слишком громоздкой!

Система теплого пола должна также соответствовать размерам и конструкции помещения.

Самыми популярными системами теплого пола являются электрические и водяные теплые полы.

Электрический теплый пол в деревянном доме устанавливается под напольным покрытием, например, под ламинатом или ковровым покрытием.

Для работы электрический пол подключается к электросети.

Электрический пол быстро нагревает помещение и имеет возможность регулирования температуры!

Водяной тёплый пол в деревянном доме представляет собой внутреннюю систему труб, по которым циркулирует нагретый жидкий теплоноситель.

Водяной пол подключается к источнику тепла – отопительному котлу.

Водяные полы более экономичны, чем электрические!

В системе возможно регулировать температуру.

Водяной теплый пол можно установить на деревянный пол. Важно учитывать, что установка теплого пола требует определенных знаний и навыков, поэтому лучше доверить эту работу профессионалам.

Электрический

Перед установкой системы теплого пола на деревянное основание необходимо убедиться в том, что существующее основание не имеет дефектов и повреждений.

Дефекты основания устраняются, для чего на него набиваются рейки и доски.

Затем на деревянное основание настилается теплоизоляционный материал, который защитит дерево от перегрева!

Далее укладывается нагревательный кабель или маты.

Проверяется правильность подключения к электросети. Устанавливается терморегулятор.

На систему кабелей или матов укладывается фанера или другой материал, который служит основанием для укладки напольного покрытия.

Электрический теплый пол возможно установить на деревянное основание.

Важно помнить, что при установке электрического теплого пола на деревянный пол необходимо соблюдать все правила безопасности и рекомендации производителя оборудования!

Водяной

Теплый водяной пол на деревянный пол является популярной системой отопления.

Перед установкой системы теплого пола в деревянном доме необходимо убедиться в том, что основание достаточно прочное, не имеет дефектов и повреждений.

Если деревянный пол имеет неровности или щели, заполните их – набить доски или бруски.

Настелите пароизоляционный слой на деревянный пол.

Уложите теплоизоляционный материал, например, пенополистирол или минеральную вату, на пароизоляцию.

Поверх теплоизоляции постелите слой гидроизоляции из полиэтиленовой пленки!

Затем на теплоизоляционный материал устанавливается система труб теплого пола и поверяется на герметичность.

На систему труб укладывается основание для укладки напольного покрытия. В качестве основания обычно используется ГВЛ плита.

Водяной тёплый пол на деревянном полу обычно монтируется сухим способом.

Монтаж теплого пола

Перед монтажом теплого пола выберите технологию укладки и внимательно изучите ее!

Подготовка основания

Деревянное основание для монтажа теплого пола готовится следующим образом:

1. Очистите поверхность деревянного основания от пыли, грязи и других загрязнений.
2. Убедитесь, что поверхность деревянного основания ровная и гладкая. Если есть неровности или выпуклости, их нужно выровнять.
3. Проверьте, что деревянное основание не имеет трещин или повреждений. Если есть, их нужно отремонтировать.
4. Установите пароизоляционную подложку на деревянное основание для защиты от воздействия влаги.
5. Закрепите подложку на деревянном основании с помощью двухстороннего скотча или скоб.

Монтаж электрического пола

При наличии возможности других видов отопления электрические полы применяются как дополнительное отопление или основное отопление изолированных автономных помещений!

Способ монтажа

При выборе способа монтажа электрического пола на деревянное основание необходимо учитывать следующие факторы:

• Тип деревянного пола. Некоторые типы деревянных полов (например, массивные доски) могут быть несовместимы с системой отопления электрическими теплыми полами.
• Толщина деревянного пола. Для укладки электрического пола требуется определенная толщина деревянного пола, которая обеспечивает достаточную жесткость и прочность конструкции.
• Мощность отопительной системы. В зависимости от мощности нагревательного кабеля может потребоваться использование двухслойной системы теплого пола.

Распространенные способы укладки электрического пола на деревянную основу:

• Укладка на теплоизоляционный материал. Способ обычно используется в помещениях с существующим деревянным полом. Теплоизоляционный материал защищает деревянный пол от перегрева.
• Укладка на специальную подложку. При таком способе используется специальная подложка, которая укладывается на деревянный пол и на которой затем монтируется кабель. Подложка помогает обеспечить равномерное распределение тепла по всей площади пола.
• Сухая укладка. Этот способ использует специальные монтажные плиты для теплого пола, которые укладываются на деревянный пол. На плиты монтируется кабель. Этот способ проще в установке, но требует дополнительных затрат на покупку монтажных плит.

При выборе способа укладки электрического пола обратите внимание на вид нагревательного элемента теплого пола!

Основными видами нагревательных элементов электрических теплых полов являются:

• нагревательный кабель.
• нагревательные маты.
• инфракрасная пленка.

Нагревательного кабеля

Нагревательный кабель монтируется в следующей последовательности:

1. Подготовьте поверхность деревянного пола, убедившись, что она ровная и чистая.
2. Разметьте места укладки кабеля на полу с помощью маркера или краски.
3. Уложите теплоизоляционную подложку на поверхность пола. Закрепите ее двухсторонним скотчем или монтажными скобами.
4. Разместите кабель на подложке в соответствии с предварительной разметкой, следуя инструкции производителя. При использовании специальной подложки кабель укладывается в канавки теплоизоляционных плит. При использовании в качестве теплоизоляции плит утеплителя кабель укладывается по предварительной разметке.
5. Закрепите кабель на теплоизоляции с помощью скотча или специальных крепежных элементов.
6. Проверьте правильность укладки кабеля и убедитесь, что он не выступает над поверхностью пола.
7. Подключите кабель к терморегулятору и электрической сети в соответствии с инструкцией производителя.
8. Проверьте работу системы электрического подогрева перед укладкой покрытия на пол.
9. Поверх электрического теплого пола настелите основу для напольного покрытия – фанеру, плиты ГВЛ или другого материала.
10. Обустройте напольное покрытие.

Гипсоволоконные плиты ГВЛ обладают достаточной механической прочностью, не содержат синтетических компонентов, легко обрабатываются, приемлемы по цене!

Термоматов

Нагревательные маты монтируются на деревянное основание в следующей последовательности:

1. Подготовьте поверхность деревянного пола, убедившись, что она ровная и чистая.
2. Разметьте места укладки нагревательных матов на полу с помощью маркера или краски.
3. Уложите теплоизоляционную подложку на поверхность пола. Закрепите ее двухсторонним скотчем или монтажными скобами.
4. Разместите нагревательные маты на подложке в соответствии с предварительной разметкой, следуя инструкциям производителя.
5. Соедините маты между собой, используя специальный кабель и соединительные элементы, согласно инструкции производителя.
6. Закрепите маты на поверхности деревянного пола с помощью скотча или специальных крепежных элементов.
7. Проверьте правильность укладки матов и убедитесь, что они не выступают над поверхностью пола.
8. Подключите нагревательные маты к терморегулятору и электрической сети в соответствии с инструкцией производителя.
9. Проверьте работу системы электрического подогрева перед укладкой покрытия на пол.
10. Поверх электрического теплого пола настелите основу для напольного покрытия – фанеру, плиты ГВЛ или другого материала.
11. Обустройте напольное покрытие.

Инфракрасной пленки

Инфракрасная пленка теплого пола в деревянном доме монтируется следующим образом:

1. Подготовьте поверхность деревянного пола, убедившись, что она ровная и чистая.
2. Разметьте места укладки инфракрасных пленочных матов на полу с помощью маркера или краски.
3. Установите теплоизоляционную подложку на поверхность пола и закрепите ее.
4. Разместите инфракрасные пленку на подложке в соответствии с предварительной разметкой, следуя инструкциям производителя.
5. Соедините элементы пленки между собой, используя специальный кабель и соединительные элементы, согласно инструкции производителя.
6. Закрепите пленку на поверхности деревянного пола с помощью скотча или специальных крепежных элементов.
7. Проверьте правильность укладки.
8. Подключите инфракрасные пленочные маты к терморегулятору и электрической сети в соответствии с инструкцией производителя.
9. Проверьте работу системы электрического подогрева перед укладкой покрытия на пол.
10. Поверх электрического теплого пола настелите основу для напольного покрытия – фанеру, плиты ГВЛ или другого материала.
11. Обустройте напольное покрытие.

Монтаж водяного пола

Система водяного теплого пола чаще всего используется в качестве автономной системы отопления и выбирается при наличии дешевого топлива для бытового котла – газа, пеллет, дров!

Способ монтажа

При выборе способа укладки водяного теплого пола необходимо учитывать особенности помещения, его площадь, форму и высоту потолков.

Существует два основных способа монтажа водяного теплого пола: сухой и мокрый.

Сухой способ укладки включает в себя монтаж теплоизоляции и использование специальных плит из гипсоволокна или других плитных материалов, на которые укладываются трубы системы водяного теплого пола.

Этот способ удобен при монтаже теплого пола на стяжку или деревянный пол.

Сухой способ также позволяет экономить время на высыхание стяжки и уменьшает вероятность протечек!

Мокрый способ укладки предполагает заливку труб системы водяного теплого пола в стяжку или бетонную плиту.

Этот способ подходит для больших помещений с высокими потолками.

Мокрый способ позволяет достичь более равномерного распределения тепла по всей поверхности пола.

При выборе способа монтажа водяного теплого пола необходимо учитывать стоимость материалов и работ, а также возможность проведения работ в условиях конкретного помещения!

Популярными способами монтажа водяного теплого пола по деревянному основанию являются:

• Монтаж по деревянным лагам.
• Монтаж по деревянным пластинам.
• Монтаж по металлическим пластинам.

По лагам

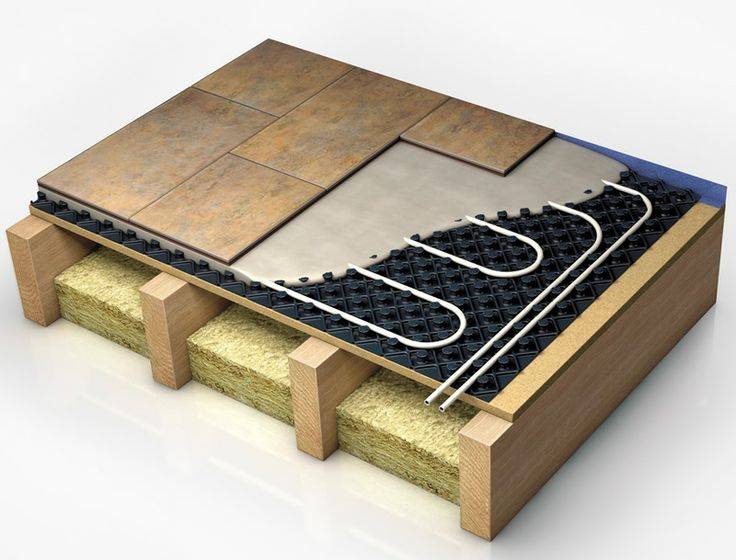

Популярным способом монтажа водяного теплого пола является установка на лаги.

Стандартное расстояние между лагами составляет 60 см.

В таком случае не потребуется дополнительная обрешетка для распределения нагрузки. Гипсоволокнистые листы ГВЛ крепятся непосредственно к лагам!

Монтаж водяного теплого пола по лагам производится в следующей последовательности:

1. Уложите между лагами слой пароизоляции и закрепите его на скотч или монтажные скобы. Пароизоляция защищает дерево и утеплитель от проникновения конденсата.
2. На пароизоляцию между лагами уложите плиты утеплителя из ЭППС, минеральной ваты, пенополистирола.
3. Укройте слой утеплителя пароизоляцией.
4. Установите основание для труб теплого пола из OSB плиты.
5. Застелите основание гидроизоляцией для защиты от влаги. В качестве гидроизоляции используйте полиэтиленовую пленку.
6. Смонтируйте трубу водяного теплого пола.
7. Проведите гидравлическое испытание системы. При обнаружении устраните протечки.
8. Между труб смонтируйте нарезанные полоски из листов ГВЛ 12 мм в три слоя. Между полосками под трубу оставьте пазы размеров примерно в 3 диаметра трубы. Закрепите полоски саморезами.
9. Заполните пазы плиточным клеем или цементно-песчаной смесью с пластификатором.
10. После заполнения пазов обработайте клеевой смесью всю поверхность пола.
11. Установите листы ГВЛ, прикрепив их к лагам саморезами.
12. Смонтируйте напольное покрытие.

Диаметр трубы зависит от отапливаемой площади, теплопотерь, мощности отопительного котла. Обычно используется труба диаметром 16 – 20 мм!

Обычно применяется шаг трубы 100 мм.

Закрепите трубу специальными скобами или фиксаторами.

Теплый пол по лагам позволяет использовать любое покрытие, но наиболее оптимальным вариантом является керамическая плитка или ламинат!

Установка водяного теплого пола на лаги имеет свои преимущества. Она позволяет сохранить высоту потолков, не требует дополнительных затрат на стяжку и укладку плит.

Однако этот метод более трудоемкий и требует большего времени на установку.

По деревянным пластинам

Монтаж водяного теплого пола по деревянным пластинам также является одним из способов установки системы в помещении.

Модульная система монтируется непосредственно на лаги или балки перекрытия!

Система состоит из модулей МДФ толщиной 22 мм, в которых отфрезерованы пазы для труб водяного теплого пола.

В каждом модуле из МДФ находятся пластины из алюминия, распределяющие тепло.

Водяной теплый пол на основе деревянных модулей называется шведским полом. Элементы системы сертифицированы Техническим Исследовательским Институтом Швеции.

Монтаж водяного теплого пола по деревянным пластинам производится в следующей последовательности:

1. Уложите между лагами слой пароизоляции и закрепите его на скотч или монтажные скобы.
2. На пароизоляцию между лагами уложите плиты утеплителя.
3. Укройте слой утеплителя пароизоляцией.
4. Установите модули теплого пола.
5. Смонтируйте трубу водяного теплого пола. Закрепите трубу в модулях системы.
6. Проведите гидравлическое испытание системы. При обнаружении устраните протечки.
7. Установите листы ГВЛ, прикрепив их к лагам саморезами.
8. Смонтируйте напольное покрытие.

Установка водяного теплого пола по деревянным пластинам имеет свои преимущества. Она позволяет сохранить деревянный пол и не требует его замены на бетонную стяжку!

Недостатком системы является высокая стоимость модулей шведского пола.

По металлическим пластинам

Еще одним способом монтажа водяного теплого пола является установка на металлические пластины.

Металлическая теплораспределительная пластина увеличивает тепловую эффективность пола!

Характеристики распределительной пластины:

• Длина 1 м.
• Ширина 11 или 13 см.
• Вес 0,5 кг.
• Диаметр трубы 16 мм.

Монтаж водяного теплого пола по деревянным пластинам производится в следующей последовательности:

1. Уложите между лагами слой пароизоляции и закрепите его на скотч или монтажные скобы.
2. На пароизоляцию между лагами уложите плиты утеплителя толщиной 30 мм.
3. Укройте слой утеплителя пароизоляцией.
4. Установите металлические теплораспределительные пластины.
5. Смонтируйте трубу водяного теплого пола. Закрепите трубу в пазах пластины.
6. Проведите гидравлическое испытание системы. При обнаружении устраните протечки.
7. Установите листы ГВЛ толщиной от 10 мм.
8. Смонтируйте напольное покрытие.

Установка водяного теплого пола по металлическим пластинам имеет свои преимущества. Она позволяет быстро и легко установить систему без необходимости делать стяжку!

В результате получается легкая, быстро монтируемая и теплоэффективная система.

Несмотря на предложение отечественных металлических распределительных пластин, недостатком способа монтажа является высокая стоимость пластин.

Ошибки монтажа

Типовые ошибки при монтаже системы водяного теплого пола по деревянным основаниям:

1. Неправильная подготовка поверхности деревянного пола может привести к неровностям и невозможности правильно установить нагревательную систему.
2. Неправильная разметка мест укладки инфракрасных пленочных элементов может привести к неравномерному распределению тепла в помещении.
3. Неправильное установление теплоизоляционной подложки может привести к повреждению термоматов.
4. Неправильное соединение термоматов между собой может привести к неравномерному распределению тепла в помещении.
5. Неправильное закрепление термоматов может привести к их повреждению.
6. Неправильное подключение инфракрасных пленочных элементов к терморегулятору может привести к неисправности системы электрического подогрева.
7. Использование неподходящей теплоизоляционной подложки или ее отсутствие.
8. Неправильная укладка труб водяного теплого пола, например, слишком близко друг к другу или слишком далеко.
9. Неправильное подключение труб к системе отопления или неправильный выбор насоса для циркуляции теплоносителя.
10. Установка покрытия на пол до проверки работоспособности системы, что может привести к повреждению труб и утечкам воды.
11. Использование неподходящих слишком жестких или слишком мягких крепежных элементов трубы.
12. Неправильный расчет мощности системы.
13. Неправильный выбор типа теплоносителя, что может привести к коррозии труб и другим проблемам с системой.
14. Неправильная эксплуатация системы, такая как недостаточная очистка фильтров или неправильное использование терморегулятора.

Теплый пол в деревянном доме имеет свои особенности. При его проектировании и монтаже необходимо учитывать зависимость материала от изменения температуры и влажности.

При установке системы теплого пола в деревянном доме следует использовать материалы, которые отвечают требованиям пожарной безопасности.

Система теплого пола для деревянного дома обеспечивает комфортное и безопасное отопление помещений.

Полное руководство по напольному отоплению для деревянных полов

Деревянные полы являются популярным выбором как для новых строительных проектов, так и для модернизации старых домов, и часто домовладельцам и подрядчикам приходится решать, можно ли устанавливать полы с подогревом для их. Мы создали это руководство, чтобы предоставить больше информации о напольном отоплении и деревянных полах, чтобы вы могли лучше решить, возможно ли сочетание деревянного пола и системы UFH для вашего проекта.

Читайте дальше, чтобы узнать больше, или свяжитесь с нами сегодня, если вы хотите узнать больше о преимуществах установки систем подогрева пола вместе со слоем стяжки от нашей команды профессионалов.

Можно ли укладывать теплые полы под деревянные полы?

Это распространенный вопрос, и самый короткий ответ — «да». Под деревянный пол можно поставить теплый пол. Древесина способна эффективно передавать тепло и отдавать его в помещение и поэтому может использоваться в качестве поверхности, если вам требуется теплый пол.

Однако есть некоторые оговорки. Различные типы деревянных полов предъявляют особые требования, и некоторые из них лучше подходят для UFH, чем другие. Из-за этого вы должны убедиться, что выбираете правильный тип деревянного пола для своего проекта.

Можно ли использовать системы UFH с подвесными полами?

Можно установить систему подогрева пола, если у вас есть подвесные полы (они есть во многих старых домах, поэтому система UFH будет модернизацией). Также важно отметить, что установка может быть более сложной.

Если вы намерены использовать систему водяного теплого пола, необходимо будет поднять половицы перед установкой системы. Затем их нужно будет вернуть на место. Если обрабатываемые подвесные полы находятся над цокольным этажом (например, на первом этаже), то систему отопления можно прокладывать и снизу.

Некоторые типы систем водяного теплого пола предназначены специально для использования с подвесными деревянными полами. Они также часто предназначены для установки между балками пола. Все трубы и изоляционные панели плотно вставлены в пустоту, при этом трубы закреплены на изоляции, а в рейках вырезаны канавки для их размещения.

Чтобы система работала эффективно, она должна быть максимально герметичной. Для этого можно использовать стяжку между утеплителем и половицами.

Некоторые люди также рассматривают возможность использования систем, включающих тонкие металлические пластины или маты из ДСП, удерживающие трубы, которые укладываются непосредственно поверх балок перекрытия. Большинство этих напольных систем очень тонкие, но они неизбежно добавят некоторую высоту готовому полу.

Можно ли использовать электрические теплые полы с системами UFH?

Если вы предпочитаете электрический теплый пол, а не мокрый теплый пол, эти системы также можно установить под деревянным полом.

В случае подвесных полов исходные половицы становятся черновым полом. Затем поверх укладываются маты электрического теплого пола; обычно это будет основание из фанеры или подходящей подложки для плитки. Затем поверх будет добавлена ​​новая отделка пола.

Вы должны убедиться, что покупаете комплект или систему UFH, специально предназначенную для использования с полами из цельной древесины, инженерной древесины или ламината. Если есть какие-либо сомнения относительно того, соответствует ли ваш комплект или система этому описанию, вам следует обратиться к поставщику.

Выбор наилучшего деревянного пола для систем UFH

Два различных типа деревянных полов обычно считаются подходящими для систем напольного отопления:

Полы из массива

Многие специалисты советуют не сочетать полы с подогревом с полом из массива дерева. Это связано с тем, что половицы после укладки подвержены смещению при изменении температуры. Однако не каждая порода древесины подвержена такой реакции; согласование с вашим поставщиком перед размещением заказа может помочь предотвратить выбор неправильной древесины.

Если в вашем проекте требуется настил из массивной древесины, большинство экспертов рекомендуют использовать древесину, высушенную в печи, с минимальным содержанием влаги (от 6% до 9%). Это помогает древесине сохранять свою форму во время сезонных климатических изменений и противостоять перепадам температуры, которые сопровождают системы UFH.

Полы из инженерной древесины

Большинство специалистов рекомендуют использовать паркетные доски из инженерной древесины из-за их прочной конструкции. Поскольку инженерные плиты состоят из слоев, склеенных вместе, они являются более устойчивым продуктом, чем массивная древесина. Рекомендуемая ширина доски для инженерной доски, которая будет уложена на пол с подогревом, составляет 150 мм.

Массивная древесина не рекомендуется для укладки паркета на полы с подогревом. Следует использовать только инженерную древесину.

Преимущества использования паркетной доски

Укладка паркетной доски поверх системы подогрева пола имеет ряд различных преимуществ: более устойчивы, чем покрытия из массивной древесины
