как их сделать своими руками

В наши дни для оборудования входа в гараж или на приусадебный участок популярны распашные створчатые конструкции. Они очень практичны, не требует особого ухода. Их можно заказать у специализированной строительной фирмы и получить в готовом виде или спроектировать и поставить своими руками, предварительно выбрав материал для изготовления. Это несложная система, состоит из двух створок и дополненная встроенной или примыкающей калиткой.

Распашные ворота со встроенной калиткой из профлиста и металлопрофиля

Готовые ворота стоят значительно дороже, чем эта же конструкция собственного изготовления. К тому же сооружение её своими руками – это реализация идей обустройства собственного владения, без которых не может творить ни один домашний мастер. Перед ним сразу же встают вопросы: нужна ли калитка; если нужна, то какой она должна быть.

Вернуться к оглавлению

Содержание

• 1 Виды калиток
• 2 Деревянная калитка
• 3 Калитка из металлического штакетника и профлиста
• 4 Калитка из кованого металла
• 5 Монтаж встроенной калитки

Виды калиток

Практичность встроенной калиточной дверцы в одну из плоскостей ворот бесспорна. Нет необходимости при каждом пешеходном входе/выходе громыхать замком или засовом, тратить время на то, чтобы распахнуть или закрыть металлические тяжёлые створы.

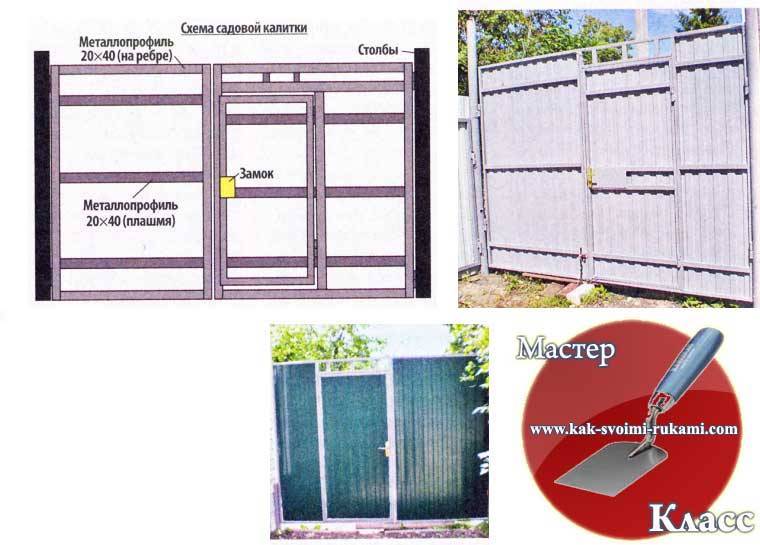

Пример встроенной калитки из профнастила

К тому же явная экономия пространства, особенно если его приходится выкраивать при обустройстве гаража или дачи. А обязательный порожек перед ней предотвращает скопление снега, препятствующего её открытию.

Примыкающая калитка также имеет немало достоинств. Обычно её устанавливают без порога, создающего неудобства при выходе на улицу с детской коляской или велосипедом. Отсутствует препятствие для малышей, которые, преодолевая его, легко могут получить травмы. Однако после снежной ночи её открыть можно после соответствующей расчистки территории.

Вид калиток определяет не каркас, а тот материал, которым он заполнен. В связи с этим они бывают:

• деревянные;
• из профнастила;
• металлические;
• из кованого металла.

На калиточные дверцы, независимо от того встроенные или примыкающие, всегда тратится тот же материал, из которого сделаны ворота.

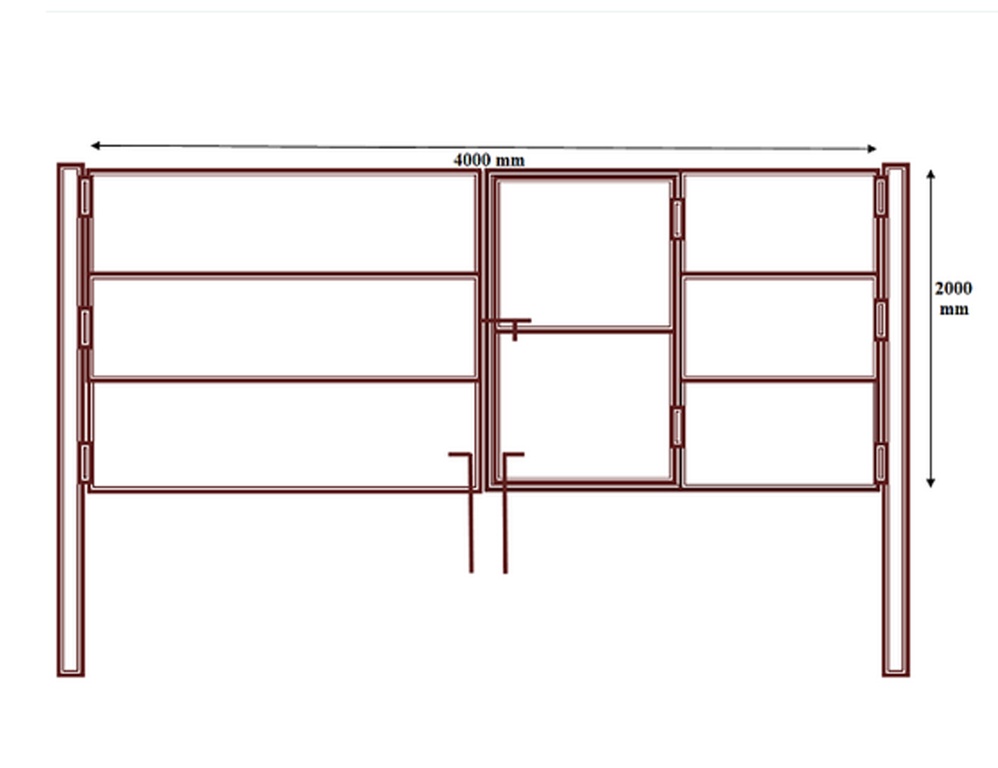

Чертеж с размерами ворот и встроенной калитки

Иначе вся конструкция будет выглядеть непривлекательно, даже нелепо. Поэтому приобретая деревянные доски или листы профнастила, надо учитывать размеры будущей примыкающей калитки.

Вернуться к оглавлению

Деревянная калитка

Издавна забор или вход на усадьбу обустраивали штакетником – неширокими деревянными планками, прибитыми гвоздями к поперечной перекладине. Какой-либо дополнительный каркас для укрепления входной конструкции не требовался. Соорудить её очень просто, а домашнему умельцу не понадобятся профессиональные навыки плотника. Правда, от частого использования такие ворота в скором времени перекашивались, требовали ремонта или замены.

Чтобы укрепить деревянные входные сооружения, придумали каркас из металла для крепления обшивочного материала. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, атмосферных осадков, температурных перепадов.

Конструкция деревянных ворот и встроенной калитки

Она изнашивается значительно быстрее, чем металлические детали. Чтобы сделать своими руками деревянную калитку рядом с воротами, не потребуется много времени, если она проектировалась в заборе ещё до его возведения. Стоить хозяину будет совсем недорого, даже если использовать доски высокого качества. Здесь не обойтись без

• дверных навесов;
• ручки, защёлки;
• саморезов;
• антисептического раствора для обработки древесины;
• грунтовки по дереву, лака;
• бетонного раствора.

Общий порядок установки своими руками предельно прост. Доски, которые заранее обработаны антисептиком, на ровной горизонтальной поверхности выкладывают в виде будущей дверцы.

Схема с размерами для изготовления встроенной калитки из дерева

К верхнему и нижнему краю прибивают две поперечные перекладины и одну диагональную. Затем устанавливают заранее приготовленные опорные столбы с боковинами.

Расстояние между опорами равняется ширине калитки плюс 2–3 см. Глубина их погружения определяется уровнем промерзания грунта. Они должны стоять на непромерзающей земле. Затем навешивают створку, покрывают её грунтовкой по дереву, лаком. Дверную ручку и защёлку можно прикреплять в последнюю очередь. При аккуратном использовании такая конструкция прослужит 10 лет.
Если же ворота сделаны из полотна плотно примыкающих досок, а их укрепляет металлический каркас, то калиточная дверца должна быть выполнена в таком же стиле.

Вернуться к оглавлению

Калитка из металлического штакетника и профлиста

Позже появился металлический штакетник, который укрепил распашные оградительные сооружения, придал им совершенно новый вид. Этот материал по сравнению с деревом удлиняет срок эксплуатации калиточной дверцы в три раза. Однако текущий уход обязателен, а в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности создания цветовой гармонии в ансамбле с кровельной черепицей и кирпичными стенами дачи или частного городского дома.

Распашные ворота, оборудованные стальным штакетником, очень прочные. Стоимость их гораздо ниже, чем кирпичных или каменных. Металлический каркас покрывают штакетником с некоторым просветом, поэтому в отличие от глухих перекрытий он создает меньшую парусность при напоре сильного ветра.

Пример встроенной калитки из профлиста

Это очень важно для дачи, которая не может быть защищена рядом стоящими высокими зданиями. А последовательность монтажа такая же, как при установке калиток из дерева. Используются обычные крепёжные материалы и инструменты.

Профнастил также обладает множеством достоинств. Это современный стройматериал из гофрированного стального листа, произведённый способом холодного проката. Он подвергается оцинковке, а для защиты от неблагоприятных атмосферных воздействий его покрывают специальным полимерным слоем. Для установки ворот и калиток следует использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательными как со двора, так и с улицы.

Профлист лёгок, поэтому монтаж сооружений в заборе из распашных дверей можно выполнить своими руками, не привлекая сложной строительной техники.

Чертеж с размерами каркаса металлической калитки

При монтаже не обойтись без следующих электроинструментов:

• сварочного аппарата;
• болгарки;
• шуруповёрта.

Установка опорных столбов производится по тем же правилам, как при сооружении калитки из дерева или стального штакетника. Если же распашные створы уже установлены, то можно в одну из них вмонтировать врезную калитку. Притом всё это можно сделать своими руками.

Вернуться к оглавлению

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.
Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

Вернуться к оглавлению

Монтаж встроенной калитки

Если распашные створы уже установлены без встроенной калиточной дверцы, то её можно вмонтировать своими руками. Правда, вставить её в кованое сооружение не получится без нарушения его целостности и красоты. Проще всего её можно врезать в обшивку из дерева или профнастила. При этом не понадобиться установка дополнительных несущих опор. А общий внешний вид конструкции не пострадает.

Для такой операции понадобятся дополнительные руки, чтобы снять одну из половинок ворот и уложить на ровную поверхность. Иначе после окончания монтажа вся конструкция может оказаться перекошенной. Далее предстоит полная переделка створки. Её начинают с демонтажа обшивки.

После чего приступают к монтажу коробки, внутрь которой должен свободно входить заранее приготовленный и обшитый каркас калиточной дверцы. Ширина её примерно 80 см, а высота определена размером большой створки, в которую она вставляется.

Саморезами или другими крепёжными средствами к верхней и нижней перемычке ворот крепятся стойки. В зависимости от того, с какой стороны к ним будут приварены навесные петли, встроенная дверца будет открываться внутрь или наружу.

Встроенная калитка из профлиста открывающаяся во внутрь

Предпочтительно все узлы крепить лёгкими сварочными прихватками. Болгаркой их легко удалить, если придётся что-то подгонять и переделывать. Последний этап – это возвращение демонтированной площади распашной конструкции её прежнего вида.

откатные и распашные, чертежи, видео и фото

Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.

В городе

Вернуться к оглавлению

Содержание материала

• 1 Особенности конструкций
  • 1.1 Распашные
  • 1.2 Откатные
  • 1.3 Сдвижные
  • 1.4 Гаражные
• 2 Материал для их изготовления
• 3 Делаем выбор
• 4 Подготовительные работы
• 5 Монтаж
  • 5. 1 Распашные ворота из профнастила
    • 5.1.1 Стойки
    • 5.1.2 Каркас
    • 5.1.3 Обшивка
  • 5.2 Откатные деревянные ворота с калиткой
    • 5.2.1 Стойки
    • 5.2.2 Изготовление и установка створок
• 6 Установка запоров на ворота

Особенности конструкций

Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:

• классические распашные;
• откатные;
• сдвижные;
• гаражные.

Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.

Массивная конструкция

Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.

Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.

На фото изображена конструкция из профлиста.

Из профлиста

Распашные

Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.

Кованые створки

Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы, запоры, удерживающие створки закрытыми.

Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.

На участке

Распашные ворота с калиткой, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.

Откатные

Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно. Сделать откатные ворота с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.

На фото изображена изгородь на даче.

Откатной вариант с калиткой

Особенности конструкции:

• створка делается одна;
• движение осуществляется параллельно забору;
• на ограду ставятся направляющие движения – консоли;
• в качестве опоры устанавливаются ролики;
• вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.

Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.

Монтаж каркаса из металлической профильной трубы

По размещению направляющих и роликов выделяют конструкции:

• консольные;
• подвесные;
• с опорными роликами.

Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.

Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.

Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.

Ролики

В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.

Схема для установки ворот

Сдвижные

Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.

Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.

Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.

Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.

Сдвижная конструкция

Полотно состоит из нескольких секций: парное число, которые складываются гармошкой, требует свободного пространства значительно меньше распашной конструкции. Секции не имеют общей жесткой рамы. Они соединены между собой навесами. Обычно каждое соединение опирается на ролик. Дверь для человека в такие конструкции не встраивают, достаточно открывать первую пару секций.

Самостоятельно изготовить складные запорные системы можно, но только легкие, обшитые профнастилом или деревом. Надо сделать раму каждой секции, соединить в разных направлениях навесами, чтобы складывались, как ширма, и поставить опорные ролики.

Гаражные

Своими руками гаражные системы со встроенной калиткой делаются чаще всего на классических распашных моделях. На каркас одной створки приваривается рама двери, на нее навесами фиксируется дверь с замком. Изготавливаются в основном металлические ворота.

Гараж с калиткой

Гаражные ворота делаются нескольких видов:

• распашные;
• откатные;
• секционные;
• рулонные;
• подъемно-поворотные.

С разной степенью сложности калитку можно встроить в любую конструкцию, кроме рулонных.

С целью экономии площади и возможности ставить автомобиль близко к въезду устанавливаются гаражные системы – запорные секционные или рулонные. Они состоят из горизонтальных полос, которые поднимаются вверх, складываются или располагаются на направляющих горизонтально под потолком, наматываются на ролик – роллеты или рулонные. Они требуют высоких потолков и прочного перекрытия над проемом. Схемы сложные в самостоятельном исполнении.

Распашной вариант створок

Сделать ворота секционные гаражные с калиткой самостоятельно сложно. В нескольких полосках металла вырезаются отверстия. В них вставляется аналогичная дверь с самостоятельными рамами, соединенными между собой с помощью поворотных петель.

На вертикальном профиле двери в местах соединения делаются замки в соседних торцах проката. Они должны упираться фигурными вырезами и прочно удерживать их в закрытом состоянии при попытке взлома. Во время открывания секции с фрагментами двери поворачиваются как единое целое.

Чертеж для установки задвижек и засовов на калитку

Рулонные системы состоят из большого количества узких полос. Встроить в них дверь нереально. Делать самостоятельно ручным инструментом сложно.

Подъемно-поворотная конструкция

Подъемно-поворотный механизм поднимает полотнище, вращая его вокруг горизонтальной оси. Дверь в таких случаях делается обязательно. Исключением может быть только вариант с входом через дом во встроенном гараже.

Недостаток конструкции – в необходимости иметь высокий проем, поскольку, проворачиваясь, массивная плита открывает проход только на половину своей высоты – до оси. Дверь легко встраивается в поворотные ворота, имеющие простую конструкцию каркаса.

На даче

Вернуться к оглавлению

Материал для их изготовления

Изделия, защищающие вход, делаются достаточно прочными, чтобы было невозможно сделать проход подручными средствами. Второй критерий выбора материала – декоративность, природность. Жители частного дома много времени проводят во дворе. Прозрачный забор нарушает их уединение.

Для ограждения дачи подойдут деревянные изделия с калиткой.

Уместно будет сделать каркас из бруса. Его недостаток – в недолговечности и необходимости постоянно покрывать дерево защитными составами.

Чертеж для монтажа своими руками

Металлические трубы 20х20, 40х40 и 60х30 мм – универсальные. Они подходят под любое полотно:

• профнастил;
• металлический лист;
• дерево;
• пластик;
• кованые ворота.

Металлический профиль выдерживает большие нагрузки, легко сваривается, долговечен. Прямоугольные трубы большего сечения идут на раму, перемычки каркаса створок ворот. Профиль меньшего сечения используют для изготовления проема, рамы калитки.

Мастером кованные ворота отличаются высокими прочностью и декоративностью. Они – надежная преграда и украшение двора. Калитка гармонично вписывается в кованый рисунок, легко устанавливается на прочных прутьях. Для основания используется квадратный прут сечением 12х12 мм или труба 60х40, 60х60 мм.

Схема каркаса с размерами

Полотно крепится к каркасу с помощью саморезов. Железные ворота полностью изготавливаются с помощью сварки.

Вернуться к оглавлению

Делаем выбор

На выбор материала и типа запорных систем влияет несколько факторов:

• материал забора;
• стиль оформления дома и двора;
• степень прочности;
• желаемая декоративность;
• наличие свободного пространства;
• возможность сделать самостоятельно;
• стоимость.

Кованые элементы

Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.

Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.

Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:

• простая в исполнении;
• долговечная;
• непрозрачная;
• красивая;
• простая в уходе;
• недорогая.

На участке

Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.

Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.

Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.

В деревне

Вернуться к оглавлению

Подготовительные работы

Перед строительством ограды и оформления въезда во двор необходимо провести обязательные работы:

1. Определиться с типом и материалом.
2. Выбрать по фото близкое к желаемому оформление.
3. Измерить расстояние между стойками.
4. Сделать чертеж.
5. Начертить схему расположения всех элементов в натуральную величину.
6. Рассчитать необходимое количество материала каждого вида.

До начала расчета надо определить размер проема. Он должен быть на 1 м больше ширины машины (ее выступающих наружу элементов). Обычно это зеркала заднего вида.

Монтажная схема

Вернуться к оглавлению

Монтаж

Монтаж включает в себя установку, а также бетонирование стоек, на которых крепятся створки и консоли. По чертежу рассчитывается профиль каркаса, размечаются места крепления.

Распашные ворота из профнастила

Бюджетный и доступный для изготовления любителями вариант оформления въезда – распашные ворота из профлиста. Запорная конструкция получаются относительно легкой, но все равно для прочности устанавливается по 3 навеса на каждую стойку.

На видео подробно рассказывается, как сделать конструкцию с элементами ковки.

Стойки

На стойки выбирают материал, который выдержит вес створок. Их делают из профиля сечением 120х120 мм, закапывают в грунт на глубину 800–1000 мм. Чем тяжелее створки, тем глубже надо забивать опоры. Распашные конструкции требуют большей прочности, поскольку вся нагрузка идет на навесы, укрепленные на столбах.

Монтажный чертеж

Стойки из металла лучше устанавливать в ямы, засыпать их гравием и заливать бетоном. Тогда они гарантированно не наклонятся под тяжестью рамы и профнастила. Перед заливкой следует проверить точное расстояние между ними, зафиксировать строго вертикальное положение и закрепить распорками. В установленной опоре после заливки нужно разметить места крепления петель.

Каркас

Каркас проще всего собирать по эскизу в натуральный размер. Для этого:

1. Режется в размер профиль рамы. Укладывается на ровную площадку. Края прихватываются.
2. Проверяется диагональ.
3. Вырезаются и прихватываются распорки.
4. Варится весь каркас.
5. Подмечаются места навесов совместно со стойками. Привариваются ответные элементы.

Сваренная рама должна быть прямоугольной. Проверка диагонали обеспечит правильную форму.

Схема для изготовления каркаса своими руками

Обшивка

Забор и подвижные элементы ограды обшивают листами длиной 2 м с глубиной прожимки 8–10 мм. Предпочтительно горизонтальное расположение углублений. Крепится металлопрофиль саморезами к горизонтальным балкам каркаса. Если приваривать сваркой, то в местах нагрева выгорят декоративное и защитное покрытия. Лист потеряет вид и начнет быстро разрушаться в местах крепления. Шляпки винтов после установки створок подкрашиваются в цвет профиля.

Обшивку металлопрофилем удобнее делать на земле до установки каркаса на стойки. Нижний край выравнивается из расчета зазора в 50–300 мм. Калитка сначала обшивается, а затем навешивается.

Из ДПК

Откатные деревянные ворота с калиткой

Самостоятельно проще всего изготовить откатную модель с роликами внизу. Конструкция не требует монтажа консоли, рама имеет простую форму. Установить ворота откатные из дерева можно на стойки из балок и стальных труб со стороной квадрата 80 мм. Основная нагрузка направлена на направляющую под роликами.

Стойки

Стойки закапываются на глубину, равную 40–45 % высоты забора. Для этого достаточно выкопать яму глубиной 50 см. Под ролики для их перемещения при открывании делается фундамент. Выкапывается канава шириной 40–50 см. Она должна быть на 50 см длиннее секции. Ямы под стойки и канава засыпаются гравием, заливаются бетоном.

Откатная конструкция из дерева

На стойке со стороны направляющей устанавливается направляющее устройство. В него заводится верхняя горизонтальная балка рамы.

Изготовление и установка створок

Для сдвижных моделей делается рама из трубы размером 60х40 мм. Нижняя балка длиннее на размер, обеспечивающий движение створки в сторону: это примерно половина длины полотнища. На ней устанавливаются ролики и зубчатая рейка для автоматического открывания.

В месте расположения калитки ставятся дополнительные стойки и перекладины между ними на высоту проема с приваренным по периметру прокатом 20х20 мм.

На даче

Труба малого сечения выполняет роль упора створки при закрывании. Устанавливаются косынки, распорки, фиксирующие раму. Монтируется верхняя направляющая планка. Рама обшивается досками с помощью саморезов.

Для калитки делается рама из труб 30х40 и 20х20 мм. Ее наружный размер должен входить в рамку из профиля 60х40 мм, меньшие трубы упираются друг в друга. Глубина их посадки просчитывается таким образом, чтобы рама калитки в закрытом состоянии была в одной плоскости с каркасом.

На одной стойке и раме двери помечаются места под навесы и задвижку. Фурнитура приваривается. После этого калитка обшивается деревом и навешивается.

Схема устройства фундамента

Вернуться к оглавлению

Установка запоров на ворота

В зависимости от конструкции подбираются запоры. Для распашных конструкций сразу при монтаже устанавливаются штыри-фиксаторы створок в закрытом положении. Для закрывания используют засов или задвижку с петлями для навесного замка.

На откатные модели ставятся концевые защелки или вертикальные задвижки.

Каркас

Установка запоров производится после полного монтажа всех полотнищ. Крепление выполняется при положении створок в закрытом состоянии.

Въездные ворота, которые можно установить самостоятельно

• Дом мастеров ворот
• Ворота
  • Индивидуальные ворота Сопутствующая информация
  • Создайте свои ворота
    здесь Фотографии клиентов

    Галерея ворот
  • Почему алюминий?
  • Готовые ворота
  • Алюминиевые ворота
  • Художественные ворота
  • Кедровые ворота
  • Лесные ворота
  • Стандартные ворота
  • Поместье Качели
  • Ворота готовы к отправке
  • Рамы ворот
  • 3 направляющих
  • Звено цепи
  • Дерево или винил
• Механизмы открывания ворот
  • Механизмы открывания ворот
  • Одиночные качели
  • Двойные качели
  • Открыватели слайдов
  • Один слайд
  • Двойной слайд
  • Специальные устройства открывания ворот
  • Распашные ворота
  • Откатные ворота
  • Узнать больше>
• Принадлежности для открывателей
  • Принадлежности Другое
  • Передатчики
    Разное
  • Приемники
  • Выходные жезлы
  • Солнечная
  • Безопасность
  • Клавиатуры
  • Замки
  • Безопасность
  • Освещение
  • Защита от перенапряжения
  • Другая безопасность
• Домофоны и видеокоммутаторы
  • Системы
  • Проводной
  • Беспроводной
  • Телефон
  • Видео
  • станции
  • Мастер
  • Ворота
  • Аксессуары
  • Домофон
  • Аксессуары
• Центр аксессуаров
  • Стойки ворот
  • Петли
  • Стойки для клавиатуры
  • Ручные замки и фурнитура
  • Электропроводка
  • Копья и колпачки
  • Дизайнерские украшения
• Центр DIY
  • Часто задаваемые вопросы
  • Гарантия
  • Руководства по продуктам
  • Солнечная информация
  • Отзывы
  • Фотографии установки клиента
  • Карта сайта
• Бесплатные планы ворот
• Запчасти

Главный офис
9:00-17:00 EST M-Sat
(347)817-4656
1-800-537-4283
Отслеживание заказов, возвраты,
Счет. Сопутствующие вопросы

Техническая поддержка и поддержка по установке

9:00–21:00 по восточному стандартному времени
7 дней в неделю
1-800-537-4283

Ворота
Производственный отдел
9:00–17:00 по восточному стандартному времени Пн-Пт.
347-859-8650

Электронная почта
[email protected]

9AM-9PM ET 7 дней в неделю
с максимальным временем отклика 4 часа,
ответ в нерабочее время на следующий день

YouTube канал

Поддержка и
Информационные видео

Дорожные ворота своими руками — экономичное решение

Въездные ворота — это специальность нашей компании, а также опыт работы своими руками. Если вы хотите придать своему дому более элегантный стиль или вам нужна повышенная безопасность, въездные ворота от GateCrafters. com помогут вам в этом. Однако стоимость найма подрядчика для выполнения установки часто может значительно перевешивать стоимость самих ворот. Таким образом, это может быть сложной задачей для домовладельцев, которые хотят добавить ворота на подъездную дорожку, придерживаясь бюджета.

К счастью, есть решение. GateCrafters.com предлагает широкий выбор высококачественных подъездных ворот, которые можно сделать своими руками по конкурентоспособным ценам и не требующих дополнительных затрат на установку. Все наши ворота производятся прямо здесь, в США, и представлены в самых разных цветах и ​​стилях, поэтому вы практически наверняка найдете продукт, который прекрасно дополнит ваш дом. Кроме того, все наши ворота изготовлены из авиационного алюминия марки 6061-T6, что гарантирует, что ваши ворота сохранят новый вид на протяжении многих лет, практически не требуя ежегодного обслуживания.

Поскольку наши въездные ворота своими руками поставляются в готовом виде, их установка проста. Наши ворота поставляются со всей необходимой информацией для установки новичком (см. ниже коллекцию инструкций и видео, доступных для наших ворот различных стилей) и разработаны специально для простой установки; сделать процесс «сделай сам» максимально простым. Кроме того, на GateCrafters.com есть команда дружелюбных и знающих специалистов по обслуживанию, готовых 7 дней в неделю ответить на любые ваши вопросы и помочь вам быстро и правильно настроить новые ворота.

Так что не платите непомерные суммы денег, чтобы подрядчик сделал то, что вы можете сделать сами. С помощью GateCrafters.com вы сможете правильно установить свои новые ворота в кратчайшие сроки за небольшую часть стоимости. Если вы хотите узнать больше о нашем ассортименте въездных ворот и механизмов открывания ворот, пожалуйста, позвоните или напишите нам сегодня.

Полуавтоматические въездные ворота

Двойные полуавтоматические въездные ворота

Консольные полуавтоматические откатные ворота

Распашные въездные ворота Estate

Рама ворот с 3 направляющими, одинарная и двойная створка

Рама ворот из дерева/винила

Рама ворот с звеньями цепи

Ворота для лесных ворот

Trustpilot

GateCrafters.com, ведущий источник полузаказных ворот и открывателей ворот!

16 простых в установке ворот своими руками

Автор: Рита Пайк
| 4 марта 2021 г.

Когда вам нужно защитить свой дом, простые или, возможно, сложные ворота для подъезда, сделанные своими руками, могут стать прекрасным способом получить именно тот внешний вид, ощущение и ощущение безопасности, которые вам нужны.

Мы нашли несколько действительно фантастических идей, как сделать именно это, используя материалы, начиная от труб из ПВХ и заканчивая металлическими конструкциями или деревянными воротами, каждый на разном уровне мастерства.

Внимательно изучите и решите — просто убедитесь, что вы можете получить материалы и безопасно использовать инструменты для их изготовления.

Ворота из кедровых досок

Youtube

Использование кедровых шпунтовых досок для создания этих совершенно великолепных деревянных ворот для подъездной дорожки. Видео проведет вас через процесс, давая советы и рекомендации по созданию этих ворот, которые прослужат десятилетиями благодаря великолепной конструкции и массивной кедровой древесине.

Через Ютуб

Щелевой затвор

Youtube

Когда вы строите въездные ворота, вам может понадобиться простой выбор, такой как эти ворота с прорезями. Вы можете легко видеть, чтобы проверить вещи, сохраняя при этом домашних животных и детей в безопасности. Изогнутая верхняя часть и деревянная планка посередине добавляют дополнительные привлекательные штрихи для внешнего вида вашей собственности, что делает это действительно хорошим вариантом для простого строительного проекта.

Через Ютуб

Деревянные ворота двойной ширины

Youtube

Эти самодельные ворота лучше всего подходят для больших подъездных путей, которым нужны очень большие ворота. Видео на Youtube показывает, как вы планируете построить эти забавные, привлекательные ворота, через которые вы можете легко следить за вещами по обе стороны границы участка.

Через Ютуб

Ворота из вторичного поддона

Зеленый рычаг

Ищете дешевые идеи для ворот? Тогда не ищите ничего, кроме поддона! Эти удобные детали, которые можно купить на Craigslist, в хозяйственных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.

Кроме того, использование поддонов помогает немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.

Через зеленый рычаг

Простые деревянные раздвижные ворота

Build Eazy

Эти раздвижные ворота своими руками — простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом. Красивые ворота — это прочная «стена» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Инструкции доступны при нажатии на различные разделы в содержании статьи. Не забудьте проверить каждый на наличие всех планов.

Через сборку Eazy

Декоративные металлические ворота своими руками

Youtube

Эти большие, привлекательные, декоративные, но функциональные металлические ворота были первым проектом строителя. Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.

Ознакомьтесь с идеями и планами на канале Youtube.

Через Ютуб

Ворота из деревянных панелей в деревенском стиле

Проект номер девять

Эти высокие, крепкие, массивные деревенские ворота абсолютно красивы, но в то же время просты. За дизайном довольно легко следовать, и в результате получились прочные ворота, которые не позволят остальному миру проникнуть внутрь, пока вы наслаждаетесь уединением и безопасностью своего собственного заднего двора.

Через проект номер девять

Простые деревянные откатные ворота для поддонов

Instructables

Еще один план дешевых деревянных подъездных ворот — это вариант Instructables для рулонных ворот из поддонов. Для тех, у кого подъездные пути необычного размера, этот дизайн особенно хорош, поскольку строитель говорит о своем неудобном размере и использовании поддонов разных размеров, чтобы все это работало.

Наряду с поддонами вам понадобятся винты, ленточные петли, болты с квадратным подголовком, нагруженные ролики для ворот, болты для ворот и столярный клей.

Через инструкции

Великолепные деревянные ворота

Instructables

Эта великолепная конструкция сделана из твердой древесины. Первоначальный строитель создал для вас подробные планы и чертежи.

Помимо твердой древесины вам понадобятся торцовочная пила, ударный инструмент, зажимы для клея, шурупы из нержавеющей стали, болты для дерева, аэрозольный баллончик для удаления ржавчины, черная краска, клей для наружных работ, ленточная шлифовальная машина и роторная шлифовальная машина. Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.

Через инструкции

Простые садовые ворота

Инструкции

Если вам просто нужна простая конструкция, эти садовые ворота в винтажном стиле — отличный вариант. Вам понадобится дерево (первоначальный строитель использовал настил), гвозди, петли, защелка и болты. Стоимость составляет менее 100 долларов, что делает его не только простой сборкой, но и дешевой.

Через инструкции

Прочные дворовые ворота

Instructables

Этот вариант учебных ворот представляет собой достаточно скромную конструкцию, которая, хотя и не элегантна, добьется цели. Это дает вид и ощущение крепких, несколько грозных ворот. Вы будете использовать много подручных материалов для его создания, что также делает его отличным для окружающей среды.

Через инструкции

Декоративные ворота из ПВХ

Instructables

Для тех, кто ищет вариант ограждения/ворот для уединения, который не обязательно должен быть очень прочным, вы можете построить эти простые ворота из ПВХ. Это красиво и прослужит много лет, даже если они не выдержат таких же ударов, как ворота из кованого железа.

Чтобы построить его, вам также не нужно много причудливых материалов — в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.

Через инструкции

Консольные ворота

Instructables

Эти ворота не подойдут большинству людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как жилой дом или грузовик, для которого требуется широкое открытие ворот, то это определенно один из вариантов. рассматривать. Ворота открываются как минимум на 25 футов, что означает, что автомобили с длинными рамами скользят прямо внутрь.

Следуйте инструкциям и прочитайте советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.

Через инструкции

Шлюз, управляемый DTMF

Instructables

Этот строитель хотел управлять воротами с помощью простого, обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Для проекта требуется модуль MT8870 и расширитель портов PCF8574.

Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарную связь для перемещения ворот.

Через инструкции

Ворота из стали и дерева

Instructables

Этот план подъездных ворот — еще один потрясающий проект, который вам понравится для любого пространства, в котором вам нужны декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как эти строители создавали эти великолепные ворота от начала до конца.

Через инструкции

Бестраншейные автоматизированные ворота фермы

Instructables

Последний вариант, который у нас есть, — это простые, не требующие копания автоматические ворота в стиле фермы. Вы начнете с комплекта от местного поставщика, а затем установите его, выполнив основные действия, указанные на плакате. Ворота работают для любого пространства, в котором вы хотите пропустить копание для нужд автоматизации.

Через инструкции

Выберите свои ворота

Лучшее во всех этих идеях то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации.
