Как сделать угловой шкаф своими руками — каталог статей на сайте

Если в помещении есть пустующий угол со свободным подходом, у вас есть возможность обзавестись компактным угловым шкафом во всю высоту комнаты.

Понадобится:

бруски деревянные 5х5 см или 7х7 см;
гипсокартон;
фанера толстая для полок;
дверь;
дверные петли;
крепеж для крепления брусков к стене – дюбели;
крепеж для гипсокартона – саморезы черные, имеющие скрытую шляпку и редкую резьбу;
шпаклевка для гипсокартона;
краска или обои для отделки.

Как сделать каркас для углового шкафа

Деревянные бруски вначале нужно подготовить. Зашлифовывать их поверхности необязательно – гипсокартонная обшивка закроет все неровности, но обработать защитной пропиткой для древесины (от влаги, жучков, пр.) очень желательно.

Делаем схему будущей конструкции с учетом всех деталей на бумаге.

Замеряем поверхности угла, наносим на стены, пол и потолок разметку. На этом этапе потребуется особая внимательность, просчеты чреваты порчей деталей каркаса.

Крепим листы гипсокартона на стены – они будут выполнять роль задних стенок шкафа. Можно обойтись и без них, если угол имеет практичную отделку – плитку, декоративную штукатурку, пр.

Разрезаем бруски на элементы конструкции.

Сооружаем каркас, сверяясь со схемой и используя разметку на стенах/потолке угла.

Обшиваем каркас гипсокартоном – с внешней и внутренней стороны. Если угловой шкафчик небольшой, можно сделать одинарные стенки – только с внешней стороны.

Читать: Как прикручивать гипсокартон – советы

Крепим на стенки внутри каркаса бруски для поддержки полок.

Окрашиваем внутреннюю поверхность шкафа. Заняться покраской можно и до крепления держателей для полок.

Отделка углового шкафа из гипсокартона

Зашпаклевываем швы между гипсокартонными деталями. Шпаклевку выбираем гипсовую, на упаковках обычно указывают, для какой основы предназначена шпаклевка. Придется купить два ее вида – для заполнения стыков и для выравнивания поверхностей (крупнодисперсионная и мелкодисперсионная). Хотя есть и универсальные гипсовые шпаклевки, которые можно применять и в том, и в другом случае.

После высыхания финишного (выравнивающего) слоя шпаклевки, все поверхности шлифуем наждачкой. Стремимся к наилучшему результату. Пыль после этого этапа удаляем щеткой и влажной тряпкой.

Окрашиваем шкаф или оклеиваем обоями.

Читать: Покраска гипсокартона – просто, быстро

Читать: Как поклеить обои на гипсокартон

Навешиваем дверь. Если шкаф маленький, возможно, рациональнее установить дверь-гармошку.

Расходы материалов минимальны, работа не сложная, а сколько места для хранения нужных вещей появилось в доме!

Tags:

купеполкастол

Как сделать угловой шкаф своими руками

Чертеж углового шкафа поможет вам собрать его самостоятельно.

Если площадь помещения небольшая, то каждый шкаф занимает много пространства. Есть выход из положения, надо вместо нескольких громоздких шкафов поставить один угловой.

Он очень вместительный, а места займет немного. Узнать о том, как сделать угловой шкаф своими руками, можно из данной статьи.

Разновидности угловых шкафов

Прежде чем приступить к работе, надо выяснить какой формы будет будущий шкаф. Он может быть:

трапециевидным;
в виде буквы «Г»;
треугольным;
5-стенным.

Каждый вариант по-своему интересен, при выборе надо учесть место, где он будет устраиваться. Обязательно перед работой надо сделать набросок или рисунок планируемого шкафа, сделать подробные чертежи.

При выполнении расчетов необходимо внимательно вымерять размеры всех стенок, полок. О том, как сделать стандартный небольшой шкаф с размерами 900 на 900 мм, высотой от пола до потолка 2.500 мм, будет рассмотрено более подробно ниже. Будут представлены расчеты материалов, подробная схема сборки.

Процесс изготовления

Любая строительная работа начинается с подготовительного этапа.

1. Составляется схема углового шкафа.

1. Надо высчитать, сколько и какого материала потребуется для работы. Чтобы расчет был более точным, также сначала составляется схема сборки.

Далее согласно схеме производится расчет материалов. Для нашего шкафа понадобится:

Приготовить необходимые инструменты и материалы.

Далее надо приобрести или подготовить дополнительные материалы:

саморезы;
клей;
дюбеля;
зеркала;
фурнитура;
ролики, тут экономить не стоит, лучше взять качественные, чтобы прослужили долго;
профиль, предпочтенье отдать стальному.

[rek_custom1]

Сразу проверить набор инструментов, чтобы потом не было простоя в работе. Нужны будут:

перфоратор;
дрель;
уровень;
рулетка;
ножовка;
молоток.

Чтобы работа была сделана аккуратней и быстрей, то лучше раскрой досок доверить мастерам, сделать эту работу в мастерской. Самим можно сделать сборку.

Уточнение размеров

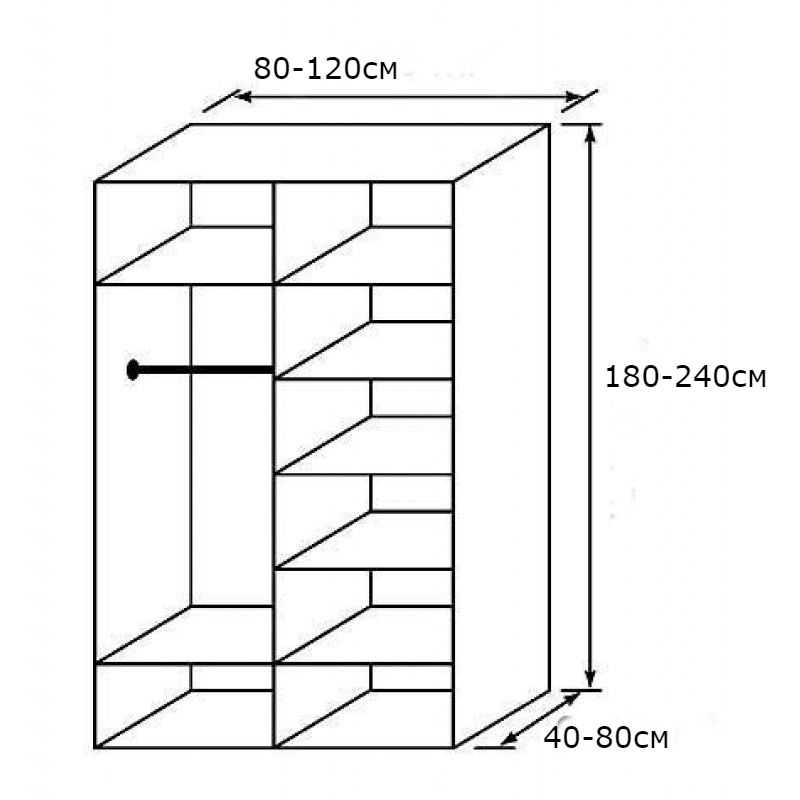

Размеры шкафа надо определить по площади помещения, где планируется его разместить и обязательно надо учитывать общие стандарты.

Ширина отсека, где хранится верхняя одежда, не может меньше 0,8 м.
Высота отсека для хранения верхней одежды не может быть менее 1,4 м.

Заранее намеченные схемы помогут не ошибиться размерами.

Сборка

Сборка обычно производится одинаково независимо от типа шкафа. Последовательность следующая:

сначала монтируются стальные уголки там, где потом надо будет прикреплять боковые стенки к полу и потолку;
из готовых деталей собрать каркас;
прикрепить ролики на дверь;
смонтировать направляющие;
установить дверки.

Полезно знать: в работе по сборке углового шкафа нужно обязательно пользоваться уровнем, иначе возможно допустить перекосы у дверей.

Когда основная работа сделана, надо собрать шкаф внутри. Установить кронштейны, расставить по местам все полочки. После этого останется установить фурнитуру.

Работа проводится в следующей последовательности:

установить перегородки;
закрепить полки, вешалки, зеркала;
прикрутить ручки.

По этой же схеме можно собрать самому шкаф и из гипсокартона. Принцип работы будет немного отличаться.

Угловой шкаф из гипсокартона

Каркас шкафа из гипсокартона

Для изготовления шкафа из гипсокартона сначала понадобится тщательно поработать над чертежами. От того, как они сделаны, будет зависеть качество и быстрота работы. Чертежи выполняются следующим образом:

Надо определиться с месторасположением будущего шкафа.
Сделать эскиз, набросать подробную схему, там же указать размеры все полок, кронштейнов, деталей.
Весь расчет вести с указанием толщины материала.

Обратите внимание: при выполнении чертежа необходимо учитывать все до мелочей, малейшая нестыковка, и будут сложности при сборке.

Сборка шкафа из гипсокартона начинается с установки каркаса. Сначала делается разметка на полу и потолке. Для удобства надо использовать резиновую амортизирующую ленту.

Далее на нее при помощи дюбелей-гвоздей крепятся металлические профили. Для прочности необходимо установить ребра жесткости. Монтируются они между профилями стоечными.

Обшивка

Когда каркас подготовлен, можно приступать к обшивке.

Заранее нарезанные заготовки расставляются в намеченные места и привинчиваются саморезами.
Листы крепятся окончательно, саморезы располагать на расстоянии около 200 мм. Шляпки метизов должны быть утоплены на 1 мм.
В местах, где будут крепиться полки, надо установить уголки. Далее на них укладываются сами полки.

Возьмите на заметку: заранее заказывать двери для шкафа не надо, часто случается, что после монтажных работ, размеры немного меняются.

Теперь осталось смонтировать светильники, штанги. Когда основной каркас готов, нужно еще раз все измерить и заказать двери.

Отделка

После подготовительной, черновой работы останется лишь немного шкаф приукрасить. Надо сделать следующее:

прогрунтовать поверхность как изнутри, так и снаружи;
тщательно заделать все стыки гипсовой штукатуркой;
наклеить ленту серпирующую;
на все углы установить малярные уголки;
нанести тонким слоем шпатлевку, просушить, отшлифовать и еще раз повторно зашпаклевать;
вновь все прогрунтовать, а после полного высыхания выполнить отделку. Это может быть покраска или отделка плиткой, или другими материалами. Тут хозяин выбирает по усмотрению.

Все шкаф готов и будет долго радовать всех домочадцев.

Как сделать угловой шкаф своими руками, смотрите в следующем видео:

Программное обеспечение для проектирования шкафов

| Программное обеспечение для шкафов

Откройте для себя самое простое программное обеспечение для проектирования шкафов для профессионалов. PRO100

Список вырезов — 3D-рендеринг — Фасад с размерами — Планы этажей — Оптимизатор панелей — Индивидуальные шкафы — Формование короны — Изготовители шкафов — Дизайн шкафа — Программное обеспечение шкафа

Загрузить демо сейчас Новые функции

Программное обеспечение для проектирования кухни

Создайте свою идеальную кухню с помощью Pro100. Это отличное программное обеспечение для 3D-дизайна кухни, которое поможет вам определить размеры комнаты, выбрать мебель и увидеть, как ваш дизайн воплощается в жизнь в профессиональном рендеринге. Запланируйте онлайн-демонстрацию сегодня!

Дилеры кухонь [Стандартные шкафы] Создайте свой собственный каталог

Программное обеспечение для шкафов | Pro100

Программное обеспечение Pro100 представляет собой простой в использовании инструмент для проектирования шкафов, который позволяет быстро и точно оценить стоимость шкафа на ПК. Немедленно просмотрите дизайн своего шкафа в 3D!

Начните проектирование шкафов сейчас Образцы дизайна шкафа

1 Программное обеспечение шкафа
2 Программное обеспечение для дизайна кухни
3 Дизайн и планировка шкафа

Pro100 — это программа для трехмерного проектирования шкафов для краснодеревщиков (каркасные или бескаркасные шкафы), проектирования кухонь (готовые шкафы, также известные как стандартные шкафы), развлекательных центров, нестандартных и стандартных шкафов, шкафов, гаражных шкафов и многого другого. Вы можете легко проектировать и создавать 3D-визуализации с планами этажей с размерами, высотами помещений, списками вырезов, списками шкафов, стоимостью работ и ценами. Он поставляется с дополнительным оптимизатором панели или программным пакетом ЧПУ.

Это профессиональная программа, которая позволит вам построить любой тип шкафа. Изучение продукта — самая простая часть, поскольку он позволяет проектировать мебель и прост в использовании. Pro100 — это инструмент, который позволяет пользователям создавать виртуальные модели шкафов и других решений для хранения.

Обычные пользователи включают как бытовые, так и коммерческие приложения. Он поставляется с библиотекой форм и размеров шкафов, а также различными вариантами дверей, ящиков и фурнитуры. Пользователи также могут создавать собственные конструкции, вводя определенные размеры. Создавайте планы строительства, сметы цен и 3D-визуализации.

Функции программного обеспечения — простота в освоении, простота в использовании

Это превосходное программное обеспечение, которое будет работать во многих отраслях промышленности просто потому, что оно простое в использовании и мощное. Это обязательная программа для любого профессионала. Вы быстро поймете, что предварительный опыт в дизайне интерьера не обязателен. Эта программа для шкафов позволяет вам проектировать, строить и быстро оценивать стоимость работ на основе стиля двери, породы дерева или материала, планировки кухни, методов изготовления шкафа или типа отделки. Он может создавать панорамные виды, 3D-рендеринг, изображения с высоким разрешением и многое другое. производитель дверей. Это лучшее программное обеспечение для проектирования шкафов для профессионалов.

3D-рендеринг, дополнительный оптимизатор панели

Опыт 3D-проектирования, включая все четыре фасада, т. е. север, юг, запад и восток.

Фотореализм и панорама

Вы можете экспортировать изображения, записывать панорамы и делиться ими со своим клиентом.

Списки вырезов шкафа

Создание отчетов, таких как список вырезов, прайс-лист, список шкафов. это так же просто, как щелчок мыши.

Стандартные и метрические единицы

Переключение между дюймами и миллиметрами в любое время в процессе проектирования.

Программное обеспечение шкафа ЧПУ, индивидуальные проекты

Импорт данных, вложение и создание G-кода для ЧПУ стали бесшовными

Редактор форм — индивидуальный дизайн шкафа

Создание собственных пользовательских объектов, шкафов, молдингов, стеновых оснований и т. д.

Работа Costing & Pricing

Простое в использовании программное обеспечение, которое будет оценивать вашу работу в зависимости от материалов, деталей, стилей дверей ваших шкафов.

Создайте свой собственный каталог

Интегрируйте в программу актуальный каталог от вашего производителя. Это также встроенное программное обеспечение в одном пакете.

Наш блог

Узнайте больше о Pro100, самом простом программном обеспечении для проектирования шкафов на современном рынке.

Программное обеспечение Custom Cabinet | Мебельная мастерская
Emmit Owens Blog
Программное обеспечение для корпусной мебели Pro100 — идеальный инструмент для краснодеревщиков и не только. Благодаря уникальному…
Подробнее…
Органайзер для кухонных ящиков
Блог Emmit Owens
В постоянно развивающемся мире кухонного дизайна индивидуальная организация является ключом к созданию действительно. ..
Подробнее…
Дизайнерский настенный диагональный угловой шкаф | Изготовление шкафов
Блог Emmit Owens
В мире дизайна шкафов диагональный угловой шкаф представляет собой сложное и сложное творение. Если вы…
Подробнее…

Наши клиенты

Это некоторые из наших существующих клиентов, использующих Pro100. У нас есть краснодеревщики, торговцы шкафами, гаражные шкафы и так далее.

Отзывы клиентов

Это наш основной инструмент в мастерской. Это потрясающее программное обеспечение для кабинета!

Спасибо за быструю работу! Я загрузил бра в нашу библиотеку/каталог и поставил их на работу в ванной. Джефф показывает сегодня. Прикреплены некоторые рендеры с низким разрешением нашей первой работы Pro100. Как видите, мы много настроили файлы, но программа нам нравится.

Я был бы рад оставить отзыв о вашем Pro100.
Гибкость — этот инструмент достаточно гибкий, поэтому мы не нашли ничего, что еще не могли бы сделать. Мы используем Pro100 для органайзеров Closet и Garage, но когда я собирался построить внешнюю кухню, я решил построить ее в Pro100, чтобы лучше рассмотреть пропорции.
Еще мне нравится то, что вы можете работать в любом виде.
Мы используем функцию списка вырезок только для получения и экспорта в разработанное нами программное обеспечение для ценообразования. Хотя я буду узнавать больше об этом для будущего предприятия.
Большое спасибо.
Я думаю, у вас есть очень хорошая программа.
У всех наших дилеров Garage Gear есть копия Pro100, использующая каталоги, которые мы разработали для нашей продукции.

Как сделать выдвижные полки для шкафа в глухом углу, часть 1

Как сделать выдвижные полки для шкафа в глухом углу

Выяснение того, как построить выдвижной шкаф в глухом углу, было последним из моих проектов по организации кухни. И, безусловно, самый сложный с точки зрения дизайна.

Угловые шкафы с глухими углами — всегда непростая задача. Легкодоступная часть шкафа находится прямо перед дверью, но основная часть хранилища находится в углу… очень труднодоступная! Я думал о покупке готовой версии чего-то, что помогло бы решить проблему, но ни одна из них не открывала 13-дюймовую дверь в моем шкафу (и все они были довольно дорогими!) Поэтому я решил сделать свою собственную.

Две полки выдвинуты

Я выбрал двухэтапный подход к решению этой проблемы. Первый – соорудить выдвижные полки для глухой части шкафа. Они катятся от глухой части шкафа к той части, которая находится прямо перед дверью, чтобы вы могли добраться до вещей, которые хранятся на полке. В этом посте будут подробно описаны детали сборки этих полок.

Ящик выдвинут

Вторая часть — это создание выдвижного ящика, который будет выдвигаться из легкодоступной зоны, чтобы вы могли легко получить доступ к тому, что в нем… и освободить место для доступа к выдвижным полкам. Вы можете найти подробности о том, как это сделать, во второй части того, как сделать выдвижные полки для глухого углового шкафа.

Подведем итоги всех проектов по организации кухни:

Превратите труднодоступные полки в нижних шкафах в удобные ящики.
Переместите кухонные принадлежности на подвесную вращающуюся полку для хранения, чтобы убрать беспорядок в ящиках (часть 1).
Уберите беспорядок в ящике (часть 2), организовав остальную посуду, которая окажется в ящике.
Переместите подставки для специй к магнитной стене для специй, чтобы очистить столешницу (часть 1), переместив подставки для специй к магнитной стене для специй.
Очистите столешницу (часть 2), соорудив выдвижную подставку для кулинарных книг.
Уберите беспорядок в шкафу, где хранятся сервировочные подносы и противни для печенья, соорудив специальные перегородки и полки.
Сделайте угловые шкафы более полезными, создав легкодоступную систему хранения. Проект этой недели!
Бонусный проект 6-й недели: 6 идей для хранения дверей шкафа

Продолжайте читать, чтобы узнать, как сделать выдвижные полки для глухого углового шкафа.

Дизайн выдвижной полки

Этот пост может содержать партнерские ссылки. Мы делаем небольшую комиссию, если вы покупаете товары по этим ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Но мы рекомендуем только те продукты, которыми пользовались бы сами. Для получения дополнительной информации нажмите здесь, чтобы увидеть наши раскрытия информации.

Две полки, сдвинутые в угол

Идея этих полок заключается в том, что они начинаются в глухой части шкафа. Чтобы воспользоваться полной высотой шкафа, будет 2 полки, которые можно выдвигать отдельно.

Две полки выдвинуты

Когда вам нужно получить доступ к содержимому полок, просто потяните их к передней части шкафа и достаньте то, что вам нужно. Бортики предотвращают соскальзывание содержимого полки при перемещении.

Что вам нужно

Фанера ½”

2 комплекта нижних направляющих для ящиков*. Дополнительную информацию о том, как определить длину, см. на стр. 6.

Шурупы по дереву 1″ #6*

Циркулярная пила*

Аккумуляторная дрель*

Измерьте шкаф 90 168 Измерения углового шкафа

Вот размеры, которые вам нужно будет снять с ваших существующих шкафов. . Буквы на схеме соответствуют указанным ниже размерам:

А. Измерьте расстояние от угловой боковой стены до дверного проема (внутри шкафа). В моем случае это было измерение 26″

B. Затем измерьте расстояние от внутренней части передней части шкафа до задней части (обычно это чуть больше 22 дюймов). В моем случае это было измерение 22 9/16″.

C. Измерьте общую ширину внутри шкафа. В моем случае это был 41 дюйм в длину.

Вырежьте дерево

Вырежьте фанеру

Для глухой части шкафа вы сделаете 2 отдельные выдвижные полки. Используйте измерения из последнего шага, чтобы выяснить, насколько большими должны быть куски дерева. Примечание: эти измерения предполагают, что вы используете направляющие для ящиков, которые крепятся к нижней части полки. Вот что вам понадобится для этого:

1. Два куска фанеры толщиной ½ дюйма, которые на 1 дюйм короче, чем измерения, снятые вами для A и B на последнем шаге. В моем случае эти 2 полки были размером 25″ x 21 9/16″. Это будут полки.

2. Четыре куска фанеры толщиной ½ дюйма, ширина которых составляет 2 дюйма, а длина на 1 дюйм меньше размера В, полученного на последнем шаге. Это будут передний и задний края полок (которые не дадут предметам соскользнуть с полок, когда вы их вытащите). В моем случае это были 2″ x 21 9/16″.

3. Четыре куска фанеры толщиной ½ дюйма, ширина которых составляет 2 дюйма, а длина на 2 дюйма меньше размера А, полученного на последнем шаге. Это будут стороны полки. В моем случае это были 2″ x 24″.

Если вы собираетесь красить древесину, вы можете сделать это на данном этапе… немного проще покрасить доски до того, как вы их соберете.

Определите длину направляющих для ящиков

Направляющие для нижних ящиков*

Для выдвижных полок вам понадобятся 2 комплекта направляющих для нижних ящиков.

Поскольку длина этих полок обычно превышает половину ширины шкафа, направляющие ящика должны быть короче длины полок, чтобы их можно было установить в существующий шкаф. В противном случае вы не сможете вставить задний конец удлинителя направляющей ящика в передний конец направляющей ящика, установленной в шкафу.

Чтобы определить длину этих направляющих, вычтите длину полки из общей ширины шкафа. Используя числа измерений на диаграмме, рассчитайте C – (A – 1′). В моем случае расчет был 41″ – (26″ – 1″), что вышло 16″. Если вы хотите быть действительно в безопасности, покупайте направляющие для ящиков такой длины или короче… но обычно вы можете обойтись без увеличения на один размер… просто немного наклоните полки вверх, когда вы надвигаете их на направляющие. Я купил 18-дюймовые направляющие для ящиков, которые работали нормально.

Соберите выдвижные полки

Прикрепите переднюю панель

1. Переверните полку вверх дном.

2. Вставьте переднюю кромочную доску под передний край полки. Убедитесь, что края совпадают. Затем прикрепите шурупами № 6 или маленькими гвоздями через полку к переднему краю полки.

Прикрепите заднюю панель

3. Повторите те же действия, чтобы прикрепить задний край полки.

Прикрепите боковые панели

3. Прикрепите одну из боковых частей между полками переднего и заднего края. Снова убедитесь, что все стороны выровнены.

4. Установите другую сторону таким же образом.

Прикрепите переднюю и заднюю панели к боковым панелям

5. Прикрепите переднюю и заднюю панели к боковым панелям в углу.

Прикрепите направляющие ящика к нижней части полки колесиком сзади

6. Установите одну из направляющих ящика на нижнюю часть ящика. Колесо должно быть в задней части полки. Направляющие ящика не доходят до передней части полки. Это необходимо для того, чтобы вставить полку в направляющую ящика в тумбе.

7. Прикрепите другую направляющую ящика с другой стороны полки. Колесо должно быть на том же конце полки, что и первое.

8. Повторите эти шаги, чтобы создать второй ящик.

Установка выдвижных полок

Прикрепите направляющие ящика к боковой части шкафа так, чтобы конец был сзади

1. Начните с прикрепления направляющих ящика для нижней полки, учитывая следующее:

a. Он должен быть установлен примерно в 1 дюйме от нижней части шкафа. Вы можете измерить и отметить место… или использовать кусок доски в качестве прокладки (мой предпочтительный метод). В любом случае, вы хотите убедиться, что он ровный.

б. Задний конец направляющей ящика должен находиться в заднем углу шкафа.

в. Колесо движется вперед… в данном случае к дверце шкафа.

д. Установите вторую направляющую ящика с другой стороны шкафа, убедившись, что она находится на той же высоте и установлена в том же положении… иначе ваша полка не будет двигаться плавно.

Использование прокладки из дерева облегчает установку направляющих ящика в правильном месте.

2. Прикрепите направляющие ящика к верхней полке. Это будет следовать тому же процессу, что и нижняя полка, но на другой высоте. Вы можете выбрать высоту в зависимости от того, что вы хотите хранить на полке. Я установил свой примерно на 12″.

Наклоните полку, чтобы она встала в дверцу шкафа.

3. Наклоните первую полку, чтобы она вошла в дверцу.

4. Сначала установите нижнюю полку. Держите полку вверх под углом и сдвиньте направляющие колеса ящика на задней части полки по направляющему колесу ящика, установленному в шкафу.

Вставьте полку в направляющие ящика

5. После этого вы сможете полностью задвинуть полку обратно в шкаф.
