Сегодня конструкции теплиц из профильной трубы можно встретить практически на любом приусадебном участке. И не удивительно, ведь строительный материал обладает особенностями, выгодно отличающими его от обычной металлической трубы и дерева.

В этой статье мы рассмотрим преимущества парников из профиля, расскажем, как выбрать материал. Также здесь содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Invalid Displayed Gallery

Содержание

1. Преимущества профтрубы для теплиц, выбор вида, размера
2. Плюсы металлопрофильных теплиц
3. Как выбрать профильную трубу для теплицы
4. Проект и изготовление теплицы из профильной трубы
5. Проектирование, составление чертежей
6. Монтаж фундамента
7. Как собрать каркас из профильной трубы своими руками
8. Монтаж поликарбоната

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

• Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
• При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов. Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
• Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы. Они могут использоваться самостоятельно или в комбинации друг с другом.
• Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
• Теплицы из профтрубы могут монтироваться на фундамент или без него.

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом

Обратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей.

Как выбрать профильную трубу для теплицы

• Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
• Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.

Обратите внимание: теплицы площадью от 10 м² без предварительных расчетов с применением СНиП строить нельзя. Неправильно спроектированная конструкция может деформироваться или разрушиться под собственным весом или снеговыми/ветровыми нагрузками.

Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Invalid Displayed Gallery

Проект и изготовление теплицы из профильной трубы

Внимательное составление чертежей, правильные расчеты – это залог беспроблемного строительства.

Проектирование, составление чертежей

Прежде всего решаем для себя, какого типа конструкция нам нужна: одно- или двухскатная, дуговая, арочная, с фундаментом, без него… Далее набрасываем примерный эскиз того, что нам нужно. Имеет смысл поискать фото подходящих конструкций в интернете и рисовать на их основе, но со своими правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

Выбирая размеры и форму теплицы следует учитывать следующее:

• Расположение деревьев и высокорослых многолетников в непосредственной близости от будущей постройки.
• Расположение строительной площадки относительно жилого/дачного дома.
• Виды культур, которые будут выращиваться в закрытом грунте.
• Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть скаты парника.

Нижняя часть каркаса теплицы из профильной трубы, чертеж — эскиз

На этапе составления эскиза выставляются только приблизительные параметры: ширина, длина, высота. При составлении же чертежей теплицы из профильной трубы с размерами нельзя ошибаться – все должно быть точно до миллиметра. Во время черчения обязательно выставляем размеры каждой детали, даже если они дублируются. Как это делается вы можете посмотреть на следующем чертеже.

Обратит внимание: когда чертеж будет готов, рассчитываем количество расходных материалов – делаем смету для покупок. Обычно данные выставляются на этом же листе, справа вверху или внизу.

Делаем теплицу из профильной трубы своими руками, чертеж с выносом размеров

Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет. При этом узлы соединений элементов должны отрисовываться отдельно. Так поступаем с каркасом теплицы из профильной трубы, всеми фрамугами и дверями.

Изготовление теплицы из профильной трубы, чертеж торцевой части

Монтаж фундамента

Фундамент для теплицы, если только это не термос, делается ленточный, с армированием или без него – в зависимости от габаритов постройки. Он должен быть замкнутым, без разрывов по периметру. Параметры траншеи:

• Высота – 40 см.
• Ширина – 40 см.

По краю делаем опалубку-настройку, она должна выступать из земли на 20 см. На дно траншеи засыпаем песок (5 см), трамбуем, затем гравий – 10 см. Далее укладываем заранее связанный армопояс. Заливаем все песчано-бетонной смесью (3/1). Разопалубку делаем через 4 дня, тогда же приступаем к дальнейшему строительству. Исключение – массивные парники площадью от 15 м². Тут придется ждать набора фундаментом полной прочности – 28 дней.

Схема теплицы из профильной трубы, своими руками установить закладные детали под обвязку несложно

Обратите внимание: до заливки бетона в фундаментной траншее выставляем и фиксируем закладные детали, на которые впоследствии будет крепиться обвязка теплицы из профильной трубы.

Как собрать каркас из профильной трубы своими руками

Прежде всего подготавливаем детали, из которых будет собираться теплица. Профильную трубу нарезаем, раскладываем недалеко от строительной площадки так, чтобы все было под рукой. Надо согнуть дуги для верхней части. Для этого придется приобрести или собрать своими руками трубогиб.

Как загнуть профильную трубу для теплицы, на видео рассказывается о самостоятельной сборке трубогибочного станка и работы на нем

[su_youtube url=»http://www. youtube.com/watch?v=1IiZIyUaALo»]

Строительство начинаем с монтажа обвязки. Она крепится на закладные, установленные при заливке фундамента. Профильную трубу прикручиваем к закладным при помощи винтов. Затягивая крепежи, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов по плоскости. Стыки элементов обвариваем.

Далее очередь установки арок. Если запланировано усиление их верхней части, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, винтами или хомутами-крабами. Арки крепятся на обвязку при помощи сварки или стальных уголков с саморезами. После того, как будет выставлена вся длина теплицы, собираем торцевую часть.

Как сварить теплицу из металлических профильных труб: арки выставляются после монтажа усиления верхней части

Монтаж поликарбоната

Поликарбонат начинаем монтировать с торцов. Прямоугольный лист прикручиваем на место, а затем обрезаем его по форме каркаса – лучше всего это делать электрическим лобзиком. После накрываем остальные поверхности теплицы из металлопрофиля. Ни в коем случае не укладываем укрывной материал внахлест. Листы должны плотно состыковываться. Для герметичности в стыки устанавливается разъемный профиль.

Обратите внимание: для крепления поликарбоната на теплицы из профильной трубы используем специальные термошайбы. Они обеспечивают герметичное соединение укрывного материала с каркасом. В процессе следим, чтобы крепления входили в пластик строго вертикально.

Изготовление теплицы из профильной трубы своими руками: конструкция, укрытая поликарбонатом

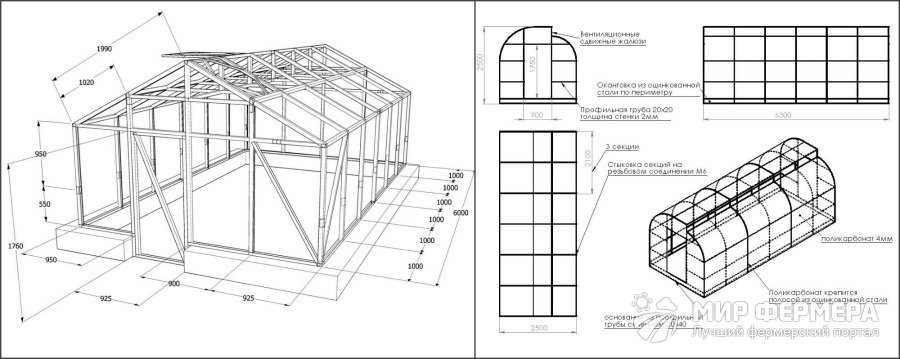

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Наряду с традиционными конструкциями из оцинкованных труб и деревянных реек, теплицы из профильных пластиковых труб получили заслуженную любовь садоводов. Для сборки таких теплиц и парников не требуется специальный инструмент и особые навыки, процесс монтажа прост и интуитивно понятен.

К тому же, по сравнению с деревянными конструкциями, теплицы из ПВХ и пластиковых труб имеют одно неоспоримое преимущество – они не гниют и не повреждаются насекомыми, а значит, их не нужно дополнительно обрабатывать антисептиком. Предлагаем чертежи теплицы из поликарбоната своими руками из профильной трубы, которые помогут вам возвести конструкцию на даче с минимальными затратами.

Рекомендуем почитать: Выращивание тюльпанов в теплице

Теплица из поликарбоната из профильной трубы

В отличие от парников, накрытых пленкой, теплица из поликарбоната гораздо более надежна, долговечна и имеет лучшие теплоизоляционные характеристики. Во время подготовительного этапа выравнивается площадка под будущую теплицу. По чертежу разрезаются листы поликарбоната. Собирается конструкция теплицы из ПВХ труб, а также изготавливается каркас двери и окна.

Чертеж теплицы из поликарбоната

Раскроенные листы поликарбоната закрепляются на каркас с использованием саморезов и прессшайб. При монтаже лист должен быть ориентирован лицевой стороной наружу, а сотами – внутрь теплицы. Стыки листов плотно подгоняются друг к другу, излишки, выступающие за края конструкции, обрезаются.

Защитную пленку с внешней стороны поликарбоната снимают после окончания монтажа, с внутренней – до начала монтажа на каркас. Обшиваются поликарбонатом каркасы дверей и окон теплицы, монтируются на свои места на торцах конструкции.

Чертеж теплицы из труб

Собранную конструкцию теплицы устанавливают на подготовленную площадку, проверяют геометрию и закрепляю с помощью штырей, забитых в землю. Закрепленная надлежащим образом теплица не должна сдвигаться в процессе эксплуатации. На смонтированный и закрепленный каркас по чертежам устанавливают дуги и профильных ПВХ труб, связывая их между собой горизонтальной стяжкой.

Чертеж теплицы с размерами

Монтаж накрытия теплицы по дугам. Поликарбонат устанавливают на дугах таким образом, чтобы край листа выходил за торец на 4-5 см с каждой стороны. Лист крепят саморезами, места стыков поликарбоната промазывают герметиком.

Как сделать теплицы самому

Самые распространенные виды теплиц, кроме конструкции из поликабоната:

1. Теплица с колышками в основании.
2. Теплица с основанием из дощатого короба.

Набор материалов для создания таких теплиц практически одинаковый: пластиковые или ПВХ трубы, тройники и угловые тройники под трубы, переходники под 90 градусов, саморезы, колышки из дерева или нержавейки, клей ПВХ, пленка и зажимы для нее, листы поликарбоната.

Фото дощатчатого короба для теплицы

Теплица с колышками в основании делается в несколько этапов. Устройство теплицы на колышках начинают с подготовки площадки. Она должна быть максимально ровной. В размеченных местах по краям площадки вбиваются колышки, которые будут основанием конструкции теплицы. Колышки должны быть заглублены в землю на 25-30 см., они могут быть как деревянными, так и металлическими.

Собираются дуги из ПВХ труб и скрепляются тройниками. Конструкцию можно сделать разборной или неразборной. В первом случае, места соединения труб с тройниками скрепляют саморезами. Для неразборной конструкции достаточно скрепить соединения клеем. Собранные дуги устанавливаются на площадке с упором на колышки.

Из отрезков ПВХ трубы по чертежам изготавливаются двери и форточки теплицы. На готовый каркас теплицы натягивают пленку и фиксируют ее зажимами. Установленная парниковая пленка не должна провисать.

Смотрите видео: Как сделать каркас теплицы самому

Теплица с основанием из дощатого короба представляет собой более стационарный вариант, чем первая конструкция. Начинают монтаж теплицы с подготовки участка, его выравнивают и размечают. Вымеряются диагонали основания теплицы, чтобы углы деревянного короба были ровно 90 градусов, согласно чертежам. Собирается ящик основания. По длинным краям ящика, на расстоянии около метра друг от друга, вбивают в землю на глубину от 30см. куски арматуры. Это опора под будущие дуги парника.

Дуги собираются на саморезы или на клей. Через середину дуг пропускается по периметру теплицы еще одна сплошная труба, которая крепится к каждой дуге в месте примыкания. Для проветривания теплицы в торцах устанавливают дверцы, собранные из пластиковых труб или деревянных брусков и обтянутые пленкой. Готовый каркас теплицы накрывают пленкой и фиксируют ее концы к деревянному ящику основания.

Чертежи теплицы из поликарбоната своими руками из профильной трубы помогут вам возвести конструкцию на собственной даче. Вы можете попробовать сделать теплицы из других материалов, все зависит от ваших личных предпочтений и типа выращиваемых овощей.

89 фото примеров удачного строительства

Отличным подспорьем для дачников может стать теплица из поликарбоната. С помощью такой теплицы можно получить хороший урожай ранних овощей, защитить рассаду весной и даже организовать в ней цветочную теплицу.

Тем более, что самостоятельный монтаж и сборка теплицы из поликарбоната не займет много времени и не потребует специальных знаний и навыков при сборке.

Для того чтобы собрать теплицу своими руками, вам потребуется комплект сборных элементов, состоящий из алюминиевого профиля и самих листов поликарбоната.

Содержание отзыва:

• Подготовительные работы
• Как установить теплицу из поликарбоната
• Теплица из поликарбоната своими руками

Подготовительные работы

Собрать теплицу из поликарбоната своими руками несложно, однако для того, чтобы прослужила длительный период, необходимо залить фундамент для теплицы, на котором будет стоять конструкция.

Очень важно правильно установить базу. Поскольку такая теплица относится к разряду легких, справиться с задачей можно, если залить под теплицу ленточное, цементное основание.

При заливке фундамента важно, чтобы он был ровным, иначе теплица не будет стоять ровно и есть риск механических повреждений.

Что касается толщины фундамента, то основание теплицы должно превышать толщину нижнего профиля.

Как установить теплицу из поликарбоната

Прежде чем приступить к сборке теплицы, необходимо разобрать отдельно все детали данной конструкции, а также внимательно изучить чертеж теплицы из поликарбоната.

Это необходимо для правильного соединения элементов конструкции. Монтаж теплицы начинается с установки основания, в которое входят нижние профили.

Если рассматривать подробнее, то сначала на цементное основание выкладываются такие конструктивные элементы теплицы, как опоры стеновых поверхностей и углы.

После этого все детали соединяются и прочно фиксируются перемычками. Далее на закругленные углы вертикально устанавливаются опорные профили и болтами прикручиваются к горизонтально стоящим основаниям.

При установке опорных профилей необходимо учитывать, что их должно быть по 2-3 штуки на каждой поверхности стены. Их не следует крепить к нижним опорам очень плотно, потому что в эти пазы впоследствии будут вставлены листы поликарбоната.

Далее монтируются верхние опорные профили, что позволяет дополнительно закрепить каркас, чтобы он стал надежным основанием для монтажа кровли. Кроме того, они наделены дополнительной функцией слива воды.

Далее в пазы, расположенные на вертикально стоящих основаниях, монтируются листы поликарбоната, как на фото теплицы из поликарбоната. Профили должны быть плотно прикручены к основанию.

Теперь нужно установить края стропил для крыши. Их не нужно плотно прикручивать к опорным профилям. Затем нужно установить коньковую опору.

И только после этого их аккуратно введут, а конечным результатом будет прочно зафиксированный стык с коньком, можно прикручивать стропила к верхним горизонтально стоящим опорам.

После этого устанавливаются дополнительные стропильные опоры. Для этого их прикручивают к закрепленному коньку.

Листы поликарбоната дополнительно усилены тонкими стойками. Фиксация, которая должна происходить по диагонали. Стойки вставляются в пустые пазы опоры. Затем с листов закрепленного поликарбоната необходимо снять специальную защитную пленку.

На крыше необходимо установить отдельное подъемное окно. Для этого в свободный зазор между опорами устанавливается собранное окно.

Крыша теплицы дополнительно крепится скобами. Кронштейны устанавливаются в зазор между стропилами и опорами стенового профиля.

Затем все стыки, расположенные между поликарбонатом и пазами опор, промазываются специальным герметиком. А стыки между двумя опорами необходимо закрыть еще одной тонкой опорой.

На этом этапе работ в свободные пазы опор устанавливается поликарбонат. Далее монтируются оба дверных элемента, и дверь устанавливается в специальный проем. Дверь висит на петлях.

После этого собранное из профиля основание крепится к готовому цементному фундаменту скобами.

С помощью подробного описания, как сделать теплицу из поликарбоната своими руками, вы легко справитесь с этой задачей. При этом нужно обратить внимание на прочность соединения всех частей конструкции. Кроме того, каждый стык должен быть ровным, ведь в дальнейшем это обеспечит прочность и долгий срок службы всех конструкций теплицы.

Завершающим этапом сборки установки теплицы является установка переходников на профильные водостоки, закрепляющие трубы, которые будут отводить осадки.

Отдельно устанавливаемые крепления для открывания окон.

Теплица из поликарбоната своими руками

3

3

2

габаритные чертежи рам и арок для теплиц и арок пошаговое производство

Теплицы сегодня встречаются на многих садовых участках. Эти конструкции варьируются от самых маленьких до самых просторных. Чаще всего такие конструкции изготавливаются из подручного материала. Многие пользователи предпочитают делать теплицы своими руками, используя профильную трубу. Разберем подробно, как правильно делать такие конструкции и что важно учитывать.

Особенности и виды

Самодельной теплицей на участке сегодня сложно кого-то удивить. Такие конструкции можно встретить очень часто. Они могут быть очень разными. Модификация построенного быстровозводимого здания зависит только от пожеланий владельцев, которые делают это самостоятельно.

Материалы изготовления для этого также применяются разнообразные. Конечно, большинство домашних мастеров предпочитают обращаться к недорогому и податливому сырью, с которым будет максимально легко работать. Однако важны не только эти параметры. Материал изготовления также должен быть максимально надежным и прочным. Под это описание подпадает профильная труба, из которой получаются качественные и долговечные теплицы, тем более, что их легко можно построить своими руками.

У таких конструкций есть одна характерная черта – как правило, они имеют небольшой вес, так как, как ни странно, сама труба нетяжелая. Из этого материала можно построить не только угловой «домик» для посадок, но и красивую арочную конструкцию. Последние сегодня пользуются особой популярностью, поскольку изготавливаются довольно просто, но при этом эффективны и имеют эстетичный вид. Однако в таких теплицах рекомендуется сажать только низкорослые растения. А также с применением такой трубы получаются надежные конструкции, которыми часто дополняют двухскатные крыши.

Как видите, из профильной трубы можно соорудить теплицы различной конструкции. Ознакомимся с возможными вариантами.

Двухскатные

Двухскатные тепличные конструкции из профильной трубы, изготовленные своими руками, являются одними из самых распространенных. Такие конструкции часто изготавливают самостоятельно, экономя на услугах опытных мастеров. Двухскатные конструкции потом можно дополнить качественным остеклением или полимерным укрывным материалом – тут выбор только за хозяевами. Двухскатные теплицы из труб рассчитаны на долгосрочное использование.

Главной составляющей этой теплицы является прочный каркас из профильной трубы. Является жесткой опорной основой для дальнейшего закрепления выбранного покрытия, которое защитит насаждения от негативных внешних факторов. Каркасные фундаменты таких сооружений также изготавливаются самостоятельно. Главной задачей в этих работах является обеспечение максимально надежного крепления отдельных элементов.

Арочная

Также можно сделать арочную теплицу из профильной трубы. Эта постройка часто имеет небольшую высоту, но у мастера есть возможность сделать «домик» выше. В последних случаях можно будет не только высаживать высокие растения, но и переходить в полный рост, не пригибаясь. Гораздо удобнее использовать высокие арочные конструкции. В таких условиях можно будет высаживать зелень, укрепленную на специальных опорах.

Грамотно выполненные арочные конструкции не только очень удобны в эксплуатации, но и привлекательны. Если вы все сделаете правильно и выберете идеальное место для этой постройки, она преобразит участок, сделав его более эстетичным.

Пирамидальная

Чуть реже на участках можно встретить теплицы из труб, выполненные в виде пирамид. Такие варианты смотрятся очень оригинально и свежо. Кроме того, пирамидальные теплицы занимают мало свободного места, поэтому их часто возводят на небольших участках, где каждый сантиметр на вес золота.

Пирамидальные варианты могут быть разной высоты и из разного материала покрытия.

Достоинства и недостатки

Как уже было сказано ранее, современные теплицы из труб – обычное явление. К строительству таких построек обращаются из-за того, что они обладают множеством положительных качеств. Познакомимся с наиболее важными из них.

1. Здания из профильных труб, выполненные по всем правилам, могут прослужить очень долго, не доставляя хозяевам лишних хлопот.
2. Допускается комплектация каркасов трубопроводов различными облицовочными материалами. Это может быть как стекло, так и поликарбонат, или специальная пленка – выбор за хозяевами.
3. Теплицы из профтрубы могут похвастаться простыми, но в то же время достаточно надежными креплениями.
4. Сборка таких конструкций не отнимает ни слишком много сил, ни много свободного времени, поэтому многие владельцы берутся за собственное производство.
5. Из профильной трубы вполне можно построить теплицу любой формы.
6. Грамотно построенная хозяйственная постройка не будет бояться негативных внешних факторов, например, сильного ветра. В качественной теплице из труб ничего не будет угрожать посадкам.
7. Теплица из умной трубы способна не только выполнять свои основные функции, но и стать настоящим украшением участка. Например, эффектным внешним видом могут похвастаться красивые варианты со стеклянными покрытиями. На них можно выращивать не только овощи, но и разнообразные цветы. Разноцветные цветочные композиции будут бесподобно смотреться, находясь за стеклянными стенами такой конструкции.

Из всего этого можно сделать вывод, что теплицы из профильной трубы очень устойчивы и практичны. Именно поэтому они встречаются так часто. Однако нельзя забывать и о некоторых недостатках, которыми они грешат. Мы познакомимся с ними.

При изготовлении теплиц из профтрубы многие мастера сталкиваются с серьезной проблемой – прямым изгибом материала. Очень важно правильно согнуть первую трубу, чтобы в дальнейшем использовать ее как шаблон. Предварительно эта часть засыпается песком для более плавного и эстетичного исполнения складок.

Других серьезных недостатков у таких конструкций не бывает. Важно отметить, что плюсов у теплиц из профтрубы больше, чем минусов, чем и объясняется их широкое распространение.

Выбор профиля и формы конструкции

Если, взвесив все «за» и «против», вы решили сделать теплицу из труб, то следующим шагом вам будет необходимо выбрать подходящий профиль и определиться с непосредственная форма будущей конструкции.

Так, прямоугольные и квадратные варианты профильных труб обычно изготавливают с использованием:

• горячей и холодной деформации;
• электросварка;
• Электросварка в сочетании с холодной деформацией.

Если вы хотите построить аккуратную арочную теплицу, вам потребуются трубы сечением от 40 до 20 мм (примерно 10 штук). Их средняя длина составит 5,8 м. Решений два: можно сразу заказать раскрой этих деталей до необходимых размеров или купить простые варианты по 6 м. Что касается перемычек, то они должны быть металлическими 20х20 мм (их длина должна быть около 67 см).

Что касается оцинкованной профтрубы — она ​​должна иметь покрытие в виде специального слоя на внутренней и внешней поверхности. Определить качественный материал достаточно просто – он должен быть максимально легким. Основание каркаса из него легко перемещается с одного места на другое. Его также можно перевозить на машине. Так как в этих случаях имеется хорошее защитное покрытие, они практически не подвержены коррозии.

Если вы хотите построить теплицу, отличающуюся повышенной механической устойчивостью, то вам следует выбрать профильную трубу, имеющую дополнительный коэффициент усиления. Такие материалы переносят давление до 90 кг на 1 кв.м без проблем. В соответствии с положениями ГОСТ такие конструкции способны прослужить не менее 20–30 лет. Даже если оцинкованный слой в каком-то месте прогнется, и на нем образуются повреждения/вмятины, покрытие все равно останется целым и никак не пострадает.

Для изготовления каркасной основы из простой незащищенной трубы, как правило, применяют сварку. Оцинкованные детали соединяются болтами, специальными соединительными элементами или уголками. Использование металлических деталей большого диаметра – не самое практичное решение, так как они слишком тяжелые и совершенно неудобные в работе, как говорят многие специалисты и опытные мастера.

Форма конструкции может быть любой — это благо трубы. Из него можно построить строение практически любой модификации. Самыми популярными считаются тентовые варианты с двухскатной крышей и арочными теплицами различных размеров. Конечно, можно построить треугольную или любую другую конструкцию, но такие экземпляры встречаются реже.

Проектирование и подготовка

Прежде чем приступить к самостоятельному изготовлению качественной теплицы из профильной трубы, очень важно правильно составить ее проект. Для этого нужно подготовить подробные чертежи с указанием всех размерных параметров будущей конструкции. Многие пользователи здесь обращаются к уже готовым схемам, подстраивая их под свои условия и планы. Такое решение является оптимальным, если выполнение подобных работ для вас является чем-то совершенно новым и очень сложным.

План планируемой хозяйственной постройки должен отражать следующие важные составляющие:

• основа;
• направление вертикальной стойки;
• конструкция крыши;
• привязь, расположенная в верхней части;
• двери, окна и форточки, без которых покидать теплицу ни в коем случае нельзя;
• распорки.

Разрабатывая подробный проект планируемой теплицы, рекомендуется обратить внимание на степень ее освещенности. Имейте в виду, что абсолютно любая теплица должна быть направлена ​​исключительно на южную сторону. Допустимый перепад поверхностей не должен превышать 100 мм. На основе разработанной схемы выполнить планировку будущих хозяйственных построек. Для этих процедур обычно используют колышки и веревку. Если вы проверите отмеченные линии в диагональном направлении, то сможете сделать все максимально ровно и аккуратно.

Нет необходимости пускать абсолютно все профили сечением 20х20 мм, 40х40 мм, 40х20 мм. Перечисленные детали за счет достаточно плотного корпуса (от 0,2 см) будут достаточно прочными и надежными. Горизонтальные стяжки допустимо изготавливать из профиля, имеющего сечение от 1 до 1,5 мм, так как необходимости в исключительных параметрах просто нет. .

Рассчитывая уровень высоты будущей постройки, необходимо ориентироваться на рост владельцев участка. В большинстве ситуаций их отталкивает тот факт, что потолок нужно делать немного выше роста человека, который будет пользоваться зданием. По этой причине параметры этих баз могут варьироваться от 19от 0 до 250 см.

Расчет габаритных параметров будущей теплицы имеет еще одну важную тонкость – необходимо адаптироваться к материалам отделки. Если основание каркаса будет оформляться пленкой, то это не столь важно, а вот при переходе на поликарбонат крайне важно следить за тем, чтобы размеров закупаемых материалов хватило на то, чтобы закрыть всю конструкцию без дополнительных вырезов и добавок. Так, стандартный поликарбонатный лист обычно имеет длину 6 м. Если речь идет об устройстве конструкции арочного типа, то здесь следует использовать специальную формулу для расчета окружности. Учтите, что параметр высоты 2 м во многих случаях является излишним. Идеальная высота – 190 см.

Если вы готовитесь к возведению быстровозводимой конструкции с аккуратной двухскатной крышей, лучше учитывать свойства грунта, имеющегося на вашем участке. Идеальных результатов можно добиться, работая на сухой площадке, ведь при всей их защите несущие конструкции не должны подвергаться ненужным нагрузкам. Это может негативно сказаться на надежности всего здания, даже если оно сделано на века. Песчаная почва будет лучше глинистой, потому что она не болотистая.

Самая длинная сторона конструкции обычно обращена к южной стороне, чтобы во внутреннюю часть теплицы попадало наибольшее количество солнечного света. Сохранить тепло в здании и упростить передвижение по его территории поможет закрепленная на торце дверь.

Как показывает практика, большинство огородников делают двери в теплицах шириной около 0,7–0,8 м. Что касается высоты этих частей, то здесь все зависит от непосредственных размеров всего сооружения. Если вы планируете делать капитальную теплицу, то импровизированный тамбур будет очень кстати, так как он создаст дополнительную воздушную прослойку. Кроме того, в таких условиях можно будет хранить различный садовый инвентарь, что очень удобно.

Строительство фундамента

Сделав подробный план-схему будущей теплицы, можно приступать к подготовке основания для нее. Несмотря на то, что хозяйственные постройки из профильной трубы довольно легкие, без фундамента их все же не оставишь. Это связано с тем, что легкие конструкции могут сломаться под действием ветра или быть полностью украдены злоумышленниками, если они не будут закреплены на площадке максимально надежно. Избежать этих неприятных ситуаций можно, обратившись за изготовлением ленточного или столбчатого фундамента. Выбор идеального варианта будет напрямую зависеть от типа почвы на участке.

Перед тем, как приступить к закладке фундамента, очень важно правильно подготовить для него выделенное место. Тщательно очищается полностью от всех загрязнений. Кроме того, часто снимается верхний слой почвы. После этого делают правильную разметку, исходя из ранее созданной схемы, забивая деревянные столбы по периметру будущего строения. Эти детали послужат основой для удерживания веревки.

Выполнив все эти действия, можно переходить к самому изготовлению фундамента. Если специальные антивандальные меры в конкретной ситуации особой роли не играют, и нет угроз сильных порывов ветра, то можно получить подготовив простую столбчатую структуру. Делают его из асбестоцементных труб.

Рассмотрим проведение данных работ поэтапно.

1. Сначала бурят грунт, строго придерживаясь определенного шага. Диаметр всех отверстий должен быть таким, чтобы труба помещалась в них беспрепятственно без дополнительной подгонки.
2. Размещение опорных частей в подготовленных отверстиях, внешние промежутки должны быть заполнены грунтом подходящего типа. Его дополнительно нужно будет уплотнить.
3. Далее необходимо залить цемент во внутреннюю полость асбестоцементных труб. Это необходимо, чтобы в конструкции не было полостей.
4. Затем в верхнюю часть вставляется металлическая пластина. Вместо него допустимо использовать предварительно обрезанную арматуру (таким образом будет сцепка между каркасом и фундаментом самодельной теплицы).

Сборка каркаса и отделка

После завершения работ по возведению фундамента можно переходить к сборке каркаса из профильной трубы, а затем его последующей обшивке. Итак, если вы собираетесь делать арочную модель, то вам нужно будет подготовить правильную дугу. Сделать их можно с помощью такого приспособления, как трубогиб. Ручная работа в такой ситуации может быть не только крайне затруднена, но и не позволит добиться требуемой точности.

Сборку корпусной детали следует начинать с торцевых частей будущей конструкции. Для этого отрезки труб соединяют сваркой, используя тройники и уголки, если нужно добиться максимальной прочности. Если вы планируете сделать разборную теплицу своими руками, то вам стоит обратиться к такой детали, как стяжные втулки. Завершающим этапом в этом случае станет обшивка корпуса фундамента хозяйственной постройки выбранным материалом, например, поликарбонатом.

Для крепления листов этого материала следует использовать специальные шурупы с термошайбами. Эти части предотвратят попадание воды в клетки вещества. Сами ячейки должны располагаться под небольшим углом или вертикально, потому что в горизонтальной плоскости сырость и влага будут просто застаиваться, что обязательно испортит материал.

Теплица в виде аккуратного «домика» с полноценной двухскатной крышей должна иметь оборудование в виде дверей и форточек. Небольшую арочную конструкцию обычно делают всего с одной дверью. Вентиляции в этих зданиях практически не бывает.

Основное преимущество арочной формы в том, что такая теплица будет максимально устойчивой и в равной степени практичной. Аэродинамические качества таких конструкций позволяют им без проблем выдерживать сильные порывы ветра. Кроме того, на их поверхности не скапливается влага и грязь. Как было сказано ранее, проблемы возникают только в вопросах изгиба трубы. Часто люди обращаются не только к трубогибу, но и к специальным инструментам типа радиусного шаблона.

Допускается изгиб профильной трубы без дополнительного нагрева с использованием специального наполнителя. Если речь идет о деталях тоньше 1 см, то такие дополнения не нужны. В том случае, если вы используете достаточно плотные составляющие элементы, добавление песка или канифоли может значительно упростить работу, так как толстую трубу быстрее и проще согнуть самостоятельно.

Придать желаемую форму заготовке можно и другим способом — с помощью специальной гибочной пластины с заранее проделанными в ней отверстиями. Выемки в этом случае необходимы для размещения опорных стержней. Установив профильную трубу между двумя стержнями, заведенными в плиту на необходимом расстоянии друг от друга, профиль аккуратно изгибают, постепенно передавая усилия от середины металлического куска к его периферии. Проведение таких работ вполне доступно, но может оказаться достаточно сложным процессом. Результат будет зависеть от приложенных мастером усилий.

Если речь идет об очень толстых трубах, то их желательно согнуть, предварительно прогрев. Для обеспечения равномерного изгиба деталей можно обратиться к заполнению профиля просеянным песком. Так как в дальнейшем вам придется работать с нагретым металлом, обязательно нужно надевать качественные защитные перчатки. Кроме того, необходимо обязательно позаботиться о сохранности источника возгорания.

Последовательность дальнейших действий должна быть следующей.

1. Сначала сделайте из дерева заглушку пирамидальной формы.
2. Делают углубления, которые будут отвечать за вывод горячих газов наружу.
3. После этого внешние участки профиля обжигаются.
4. Начинку следует очистить от слишком крупных и слишком мелких включений.
5. Песок нагревается до температуры 150 градусов.
6. С одной стороны профильной трубы установите специальную трубку без канавок и канавок.
7. С другой стороны внутрь профтраба вводится специальная воронка, с помощью которой можно порционно размещать нагретый песок.
8. Затем вам нужно постучать по стенам. Имейте в виду, что звуки должны быть глухими.
9. Засыпав трубу песком, закрепите еще одну заглушку.
10. Место сгиба отметить мелом. Необходимый отрезок после укладки на шаблон плотно фиксируется в тисках.
11. Сварную трубу необходимо согнуть так, чтобы стыки находились сбоку.
12. Нагрев по полосе разметки должен производиться раскаленным докрасна.
13. Сделав металл более мягким, его можно согнуть одним движением.

Когда заготовка остынет, рекомендуется проверить ее по шаблону. Если ожидается результат, то следует снять заглушки и вытряхнуть песок. Если требуется стыковка металлических деталей, то их лучше сварить.

После этого подготовьте котлован, глубина которого ориентировочно 0,8-1,0 м (в зависимости от климатической зоны и глубины промерзания грунта). Затем в него заливается раствор цемента до продольного основания. После этого основа в поперечной части приваривается к продольным составляющим. Чтобы конструкция была более плотной и устойчивой, принято использовать специальные уголки из металла. Кирпичи укладываются под основание. Можно сделать небольшую канавку.

Перед изготовлением каркаса необходимо:

• уложить выбранный укрывной материал;
• Место верхней дуги;
• Сделайте необходимые пометки маркером.

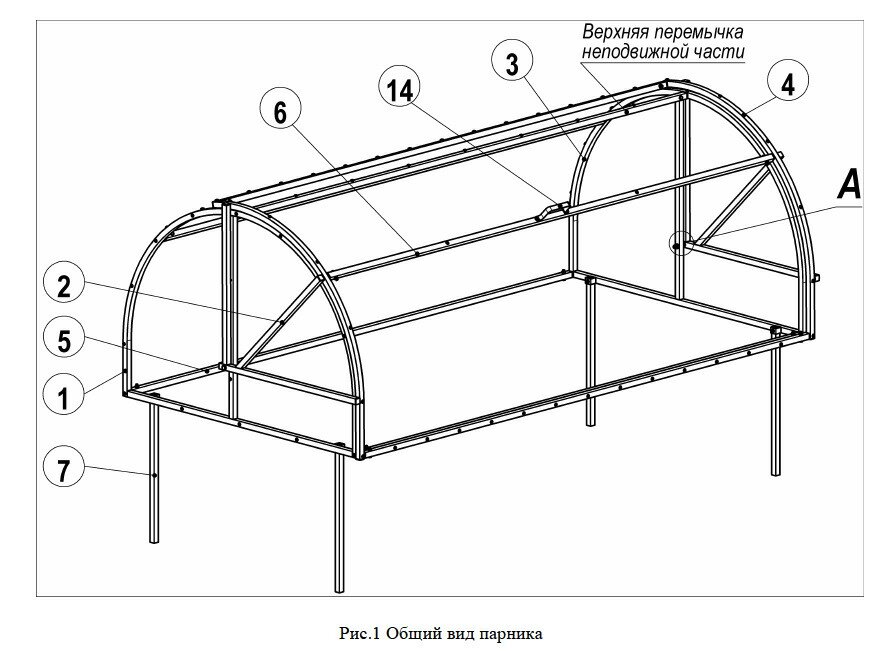

При раскрое укрывного материала рекомендуется оставлять небольшой запас не менее 20 мм. На застывший раствор окончательно устанавливается каркасное основание. Стартовая арка приваривается ко всем продольно расположенным основаниям. При его монтаже, как и при монтаже конечного профиля, используется отвес, чтобы минимизировать возможные ошибки. Последующие элементы крепятся с помощью перемычек.

Крепление последней арочной части, на концевой части должны быть установлены перемычки. Обычно их профиль отличается сечением 20х20 мм, потому что в этом случае уровень нагрузок очень мал. Закрепляя укрывные материалы, делают необходимые проемы для окон и дверей. Все образовавшиеся стыки важно обработать силиконовым составом, чтобы добиться максимальной герметизации.

При строгом соблюдении всех рекомендаций и плана работ у вас получится построить теплицу, которая прослужит не менее 10 лет. Кроме того, за ним не придется постоянно ухаживать.

Наконечники

Учтите, что установка первой и последней арок – самый ответственный этап работ. Лучше не ошибаться и действовать осторожно. Желательно использовать отвес.

Крыша теплицы может быть выполнена из профильной трубы не только двускатной, но и односкатной, треугольной или шаровой. Выбор различных конструкций обусловлен тем, что из этого материала можно изготовить детали любой конструкции.

Если вы собираете каркасное основание непосредственно на земле, то для этого нужно выбрать максимально ровный участок без перепадов поверхности. Это нужно для того, чтобы конструкция потом не перекосилась. Время от времени примеряйте конструкцию к будущей теплице, чтобы не ошибиться в размерах.

Если довольно длинную профильную трубу разрезать сразу в нескольких участках с одной стороны, то можно будет согнуть профиль, чтобы потом из него можно было делать стойки с крышей (прямоугольные элементы). С такой деталью удастся сэкономить массу свободного времени и материалов.

Если вы приобрели поликарбонатные листы для отделки теплиц из профтруб, их нужно будет укладывать той стороной, на которой присутствует пленочное покрытие. Эта поверхность оснащена качественной защитой внутренней части конструкции от солнечных лучей. Однако в инструкции, прилагаемой к покупке этого материала, есть все рекомендации по работе с ним.

Поликарбонатные листы рекомендуется крепить саморезами с резиновыми шляпками, чтобы внутрь здания не проникала вредная влага.

Металлические профили, из которых делают теплицы, желательно защитить от появления коррозии. В противном случае объект может не прослужить так долго, как хотелось бы.

Выбирая оптимальные параметры ширины будущей теплицы, необходимо учитывать количество грядок, которые вы планируете в ней устроить. А также необходимо учитывать дорожки между ними. Наиболее удобным является параметр ширины для обработки 0,7 м.

Если вы планируете построить теплицу с односкатной крышей, то ее угол не рекомендуется делать слишком крутым. Это связано с тем, что это может привести к увеличению процента отражения солнечного света. Из-за этого теплица будет менее эффективной. Но и полностью покатой ее делать тоже не стоит – снегопады зимой могут быть слишком сильными, и снег не захочет скатываться по такой плоской крыше. Результат может быть слишком плохим.

Пренебрегать подготовкой фундамента под теплицу из профильной трубы не рекомендуется, ведь такая конструкция очень легкая.
