Кованый мангал для дачи своими руками из металла

Как сделать мангал своими руками

Сделать добротный мангал своими силами не так сложно, как может казаться на первый взгляд. Всё, что нужно, это ознакомиться с технологией производства и иметь базовые навыки работы с металлом.

Разнообразие форм, дизайна мангалов поражает воображение. От простых, до целых произведений искусства. Благодаря ковке даже самые простые конструкции приобретают изящный облик. С ним любой отдых станет особенным. Когда расслабляешься и наслаждаешься природой в приятной компании, без шашлыка не обойтись.

Разновидности мангалов

Прежде чем приступить к практике, сначала требуется узнать теорию. Это поможет выбрать вариант, подходящий больше всего. Есть два основных вида мангала:

Стационарные. Располагаются на одном месте, бывают единой конструкцией с какой-либо постройкой. Либо являются настолько массивными, что их переноска затрудняется. Практически всегда украшены ковкой, отчего выглядят впечатляюще.

Мобильные. Небольшие переносные жаровни, которые чаще всего разбираются. Их удобно брать с собой в поездки или поход. Ковкой оформляются редко.

Оптимальным вариантом для дачи, где проводится большая часть летнего времени, является конфигурация, которая объединяет в себе лучшие характеристики двух предыдущих.

Среди которых, удобство в переноске и роскошь кованых элементов. Такие конфигурации имеют средние размеры и вес, в отличие от стационарных или мобильных. Могут быть с навесом или без него. Либо их функциональность дополняется местом под казан, столешницу. Кроме небольшого веса, удобства в переноске можно достичь посредством монтированных колёсиков.

Основные правила

Чтобы собрать мангал самостоятельно, важно знать некоторые моменты. Это поможет создать его не только красивым, но и удобным. А главное, таким, на котором шашлык готовится вкусным.

Размеры:

Это первое, на что обращается внимание. Существуют стандарты размеров, которые получены опытным путём за всю историю существования мангалов.

1) Ширина

Подбирается с учётом размеров шампуров и(или) решётки. В основном бывает около 30 см. Шесть-восемь кусков мяса легко разместить на каждом шампуре при ширине 30-35 см.

2) Длина

Стандартная длина – 80-90 см или метр. На каждый шампур выделяется 7 см, значит при такой длине уместится 8-10 шампуров. Как итог, в один заход можно получить 60-80 сочных кусков шашлыка. В целом, длина подбирается индивидуально, главное понимать, целесообразно ли это. При меньшей длине придётся чаще заниматься готовкой, подбрасывать ещё дров. При большей – конструкция получится громоздкой.

3) Глубина

Данной зоне уделяется особое внимание, так как от глубины зависит качество прожарки. Обычно она варьируется в пределах от 15 до 20 см. Единого мнения нет, и нельзя дать точных рекомендаций, всё на свой вкус. Чем меньше глубина, тем зажаристее получается шашлык, чем больше — тем он сочнее и ароматнее. Можно делать более глубокие модели, но тогда увеличивается расход дров. Единственный обязательный пункт: глубина должна быть не менее 15 см, иначе кулинарный изыск попросту сгорит.

4) Высота

Для комфортной эксплуатации подбирается с учётом роста. Идеальной считается высота, на которой комфортно держать согнутую руку. Расстояние измеряется от кисти руки до земли. В среднем это 80-90 см.

Другие детали:

Прорези под шампуры

Нужны для их фиксации, лёгкости в переворачивании.

Отверстия в боковых стенках

Об их необходимости существует две точки зрения:

  • Нужны для циркуляции воздуха, что способствует равномерному тлению углей.
  • В ветреную погоду наоборот, препятствуют этому. Вследствие чего, некоторые мастера считают такие мангалы непрактичными.

Делать их или нет, можно решить, опираясь на собственные предпочтения. Если да, то придерживаться следующих пожеланий:

  • Расстояние между каждой прорезью составляет 5-7 см;
  • Расположение – от дна, 4-5 см;
  • Диаметр отверстий 10-25 мм.

Характеристики материала

Немаловажный этап – это подбор материала с подходящими характеристиками. В качестве самого материала чаще всего выступает сталь, иногда чугун. Но чугун имеет свои особенности, и реже используется при самостоятельном изготовлении.

Основной критерий при выборе — для боковых стенок и дна толщина металла варьируется от 2 до 6 мм. Классический вариант – 4 миллиметра. Такая толщина соответствует всем заявленным требованиям, а именно:

  • Устойчивость к деформациям;
  • Сохранение температурного режима;
  • Долго не прогорает;
  • При всём этом итоговый вес конструкции намного уменьшен, чего не скажешь о 6 мм толщине.

Задумываясь о характеристиках металла, ориентируйтесь на то, как часто и где конкретно будет использоваться жаровня. Если мангал нужен мобильный разборный, то подойдёт толщина в 2 мм. Если в приоритете долговечность и не огромный вес, то берите 4 мм. К примеру, ящик из стали 3 мм прослужит минимум 5 лет.

Толщина металла 4 мм подойдёт и для прочих деталей конструкции, где он будет применяться. Три миллиметра тоже достаточно, но такой мангал поведёт. Если будет крыша, то для неё берётся лист железа 1,5 мм. Этого вполне хватит.

Дно ящика можно сделать из более толстого металла, чем стенки. Это увеличит его стойкость к прогоранию, соответственно, и срок службы. Но следует учитывать, что тогда масса изделия увеличится.

Металлопрофиль для каркаса

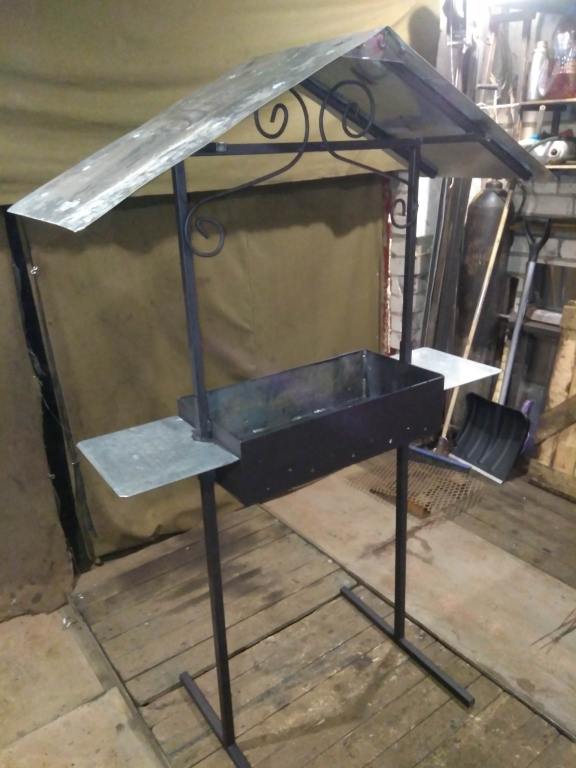

Если делается мангал, к примеру как на картинке, то берётся такой профиль:

  • Для крыши – сечением 40х20 мм;
  • Для основной конструкции — 40х40 мм. Оптимальное решение, будет не массивным и не маленьким;
  • Дополнительные детали, например перемычки по кругу – 40х20 мм;
  • Другие детали – 20х20 мм;
  • Кованые элементы – квадрат или круг 10 мм.

Другие материалы

При создании мангала можно применять не только сталь, но и сочетать её с деревом. Например, из него может быть выполнена столешница. При производстве учитывают правила безопасности, один из которых это пропитка древесины противопожарным составом.

Не сочетается при жарке шашлыка, поликарбонат. Иногда его используют для навеса, на деле это не рекомендуется. По нескольким причинам:

  • Во-первых, материал закоптится в короткий срок, и главное его свойство – прозрачность – исчезнет, выглядеть будет неопрятно;
  • Во-вторых, от летящего вверх пепла и искр, поликарбонат прожжёт.

Навес, позволяющий заниматься готовкой в любую погоду, должен обладать и надёжностью.

Этапы работы при создании кованого мангала

Когда решено какой мангал делать, можно приступать к практике. Если вы новичок, выбирайте несложные конфигурации.

1) Найти схему или эскиз в интернете, в других открытых источниках, или продумать самостоятельно. Все действия всегда начинаются с образа будущего изделия, дизайн и размеры которого обозначены в чертеже.

2) Купить материал, лучше с запасом. Чтобы понять, сколько метров понадобится для кованых элементов, нарисуйте их мелом на рабочей поверхности, согласно орнаментам в эскизе, в натуральную величину. По рисунку измерьте длину обычной верёвкой.

3) Подготовить инструментарий. Примерный список такой:

  • Болгарка;
  • Электролобзик;
  • Сварочный аппарат;
  • Профилегиб;
  • Станки для холодной ковки;
  • Дрель;
  • Рулетка;
  • Уровень;
  • Металлическая щётка.

Прочие расходники:

  • Обезжириватель;
  • Краска в банке, с огнеупорными, антикоррозионными свойствами;
  • Или краска в аэрозолях;
  • Кисточка или валик для нанесения ЛКМ.

4) Запастись терпением и набором матерных слов. Как бы это парадоксально ни звучало, но, чтобы творить красоту, иногда без них не обойтись.

Инструкция изготовления простого мангала

1) Разметка. На листе металла чертятся детали ящика заданных параметров. Боковых и торцевых стенок будет по две штуки, днище – одна. Для экономии материала, края двух одинаковых частей обозначаются единой линией.

Если грамотно скомпоновать разметку, то можно приобрести обрезанный лист металла. Стоит он дешевле, чем цельный. Раскрой можно предварительно начертить на бумаге. Это облегчит последующую разметку непосредственно на материале. И позволит купить подходящий размер листа.

2) Резка. Болгаркой вырезаются все детали. Можно воспользоваться и другими инструментами: плазморез, электролобзик.

3) Создание отверстий в боковых стенках. Их делают с помощью дрели.

4) Прорезка фасок для шампуров.

5) Сварка ящика. Для ровного шва короб варится изнутри. Для большей надёжности дополнительно проваривают снаружи. Углы, при желании, усилить металлическими уголками. Торцевую часть можно выполнить съёмной, для удобства при уборке золы.

6) Изготовление ножек. Вариантов может быть много. Или привариваются, тогда мангал будет неразборным. Или крепятся посредством болтов в предварительно подготовленные отверстия. На окончания крепятся пластины, чтобы ножки не проваливались в почву.

7) Шлифовка. Шлифуются сварные швы, наплывы, заусенцы, острые края. После обработки всё должно быть гладкое и приятное на ощупь.

8) Холодная ковка. Способ ковки может быть и горячим, но холодный зарекомендовал себя как более универсальный и менее затратный, при самостоятельной работе с металлом на любительском уровне. Всё что надо, это станки для холодной ковки. На них заготовкам придаётся форма методом простого ручного скручивания, сгибания. Особых знаний и умений не предъявляется, справится даже новичок. Для рабочего пространства подойдут обычные гаражные условия.

Станок Улитка — S-образные завитки: барашки, валюта, запятая.
Станок Гнутик — Углы, зигзаги, меандры, кольца маленького диаметра.
Станок Торсион — Торсировка. А также корзинки, или по другому их ещё называют фонарики.

Всеми этими элементами можно украсить даже простую конструкцию, что выделит ваше творение среди однообразных моделей. Для этого берётся квадрат или круг сечением 10 мм, из него нарезаются заготовки необходимой длины. На станках формируются завитки, из них складывается орнамент, который нарисован в эскизе. Лишнее подрезается, узоры свариваются воедино.

Затем все элементы художественной ковки привариваются непосредственно к мангалу, согласно чертежу. Сварные швы зашлифовываются и зачищаются металлической щёткой. Длина заготовок нарезается чуть больше, чтобы избежать недочётов. Лишнее потом срежется без проблем.

9) Окраска. Перед покраской конструкция обезжиривается. Затем окрашивается огнеупорной краской – хорош состав на кремнийорганической основе. Если шашлычница получилась небольшая, хватит краски в аэрозоле. Если добротных размеров, возьмите краску в банке. Это выгоднее, чем покупать несколько аэрозольных баллончиков. Красить не обязательно, тут уже на своё усмотрение. Некоторые мастера предпочитают покрывать краской, другие отказываются, не видя в этом нужды.

10) В завершение мангал устанавливается на задуманное место, с учётом удобства использования. Расположите его в свободном пространстве, чтобы упростить поднос топлива и готовой еды ко столу. Но так, чтобы едкий дым не направлялся в лица отдыхающих. Рядом с мангалом неплохо присутствие источника воды. Поверхность, на которой он устанавливается, должна быть ровной и твёрдой, в идеале бетон или асфальт.

Все шаги не обязательно выполнять в строгом порядке, зависит от собираемой модели. Например, кованые элементы можно окрасить заранее.

А вот профиль лучше обработать в начале – зачистить от ржавчины до блеска. В готовой конструкции обработка намного сложнее.



Дополнительный функционал

Навес

Защищает в любую погоду. От жаркого солнца, осадков, во время готовки. От сильного ливня не убережёт, но при небольшом дожде отказываться от шашлыков не придётся.

Мангал с крышкой

Наличие крышки сокращает время жарки, защищает продукты от насекомых, высыхания, случайного возгорания углей. С ней мясо пропитывается ароматом дыма, приобретает слегка копчёный вкус.

Двойное дно

Для него характерна воздушная прослойка, с которой процесс накаливания углей равномерен.

Ручки

Простые разборные мангалы можно дополнить ручками, чтобы удобно было его поднимать. Они или привариваются, или крепятся с помощью болтовых соединений. Выполнить их можно в виде кованых завитков. И тогда конструкция станет не только функциональной, но и красивой.

Совок и кочерга

Можно выполнить из того же квадрата диаметром 10 мм. Ручки для большей декоративности скручиваются в спираль на Торсионе.

Мангал с казаном

Мангал легко дополнить местом под казан. К боковой или задней стенке приваривается кольцо, в которое можно вставить пруток с держателем. Лишний расход металла отсутствует. Есть посложнее вариант: в конструкции предусматривается увеличение длины, печка приваривается в боковой части. С такой моделью ко столу будет и плов, и рагу, и жаркое.

Полочка

Полочка внизу выполняет не только декоративную функцию, но и прикладную. Во-первых, увеличивает жёсткость каркаса. Во-вторых, можно сложить дрова, и если они сырые, то от жара огня высохнут быстро.

Колёса

Можно использовать колёса со старой тачки, либо взять мебельные ролики. Или изготовить самому из колец разного диаметра, для соединения добавив железные спицы. Чтобы прикрепить их, к ножкам приваривается ось, на которой уже размещаются колёса.

Кроме перечисленного, мангал может быть доработан многими полезными вещами. К примеру, ящик для золы, специальные полочки, труба, ручки, крючки, щипцы и т.д.

Принципы ухода

Строгих правил как ухаживать за мангалом нет, есть лишь общие рекомендации:

  • После эксплуатации дать прибору остыть;
  • Очистить от золы и остатков углей;
  • Протереть жаровню влажной ветошью;
  • Возможно использование моющих средств, растворённых в воде;
  • Чтобы сохранить лоск металла, можно чистить его специальными аэрозолями, или натирать воском;
  • Если агрегат остаётся стоять под открытым небом, покройте его антикоррозионным составом.

При таком простом уходе мангал верно прослужит много лет.

Важно: Ни в коем случае не заливайте горячую жаровню водой. Это приведёт к деформации из-за резкого перепада температур.

Правила безопасности

1) Во время работы соблюдайте технику безопасности.

2) При установке мангала необходимо соблюдать пожаробезопасность. Не ставьте его близко к строениям, легковоспламеняющимся предметам. Рядом расположите ёмкость с песком.

Примеры мангалов

Оригинальные мангалы

Из газового баллона или другой металлической бочки

Могут быть с крышкой или без. Петельки на разных уровнях позволяют регулировать положение шампуров.

Мангал из стального троса

В виде необычного цветка

Для меломанов в виде гитары

С оригинальными отверстиями

Производятся методом лазерной и плазменной резки.

Другие креативные мангалы

В заключение

Чтобы наслаждаться самостоятельно приготовленным шашлыком, вовсе не обязательно покупать дорогие мангалы, а дешёвые слишком просты и не долговечны, лучше сделать его своими руками. Не менее красивый, чем магазинный образец, который при этом выйдет гораздо ниже по цене, и будет надёжно служить не один год.

Присутствие мангала на собственном участке в любой отдых привнесёт уникальную атмосферу. А если он выполнен с красивой оригинальной ковкой, то станет настоящим украшением и гордостью, восхищая окружающих. Кованые изделия всегда будут в моде.

назначение и типы конструкций, особенности сборки и фото

Представить себе поход с компанией на природу без шашлыка практически невозможно, как и невозможно их приготовить нормально на чем-то еще кроме мангала. Естественно, мангалов на любой вкус полно в супермаркетах, но самодельные мангалы можно сделать так, как нравится именно вам с учетом ваших требований и требований ваших друзей. Давайте узнаем, как сделать металлический мангал своими руками и что для этого требуется. Кроме этого, мы представим вашему вниманию фото мангалов разного типа и их особенности.

  • Какие существуют разновидности мангалов?
  • Особенности оформления мангалов фото
  • Особенности сборки металлического мангала
    • Как собрать переносную модель?
    • Техника сборка складного мангала
  • Как сделать дополнительные аксессуары из металла?

Какие существуют разновидности мангалов?

Мангалы подразделяются на такие категории, фото образцов каждого их них представлены ниже:

  • складные;
  • барбекю-грили;
  • переносные;
  • арт-деко.

Складной мангал отлично подойдет для тех, кто любит ходить в походы или в лес. Они имеют небольшие габаритные размерына природу намало, что, компактны и весят достаточно съемных позволит их легко сложить в походный рюкзак. Если вы любитель разъездов, то лучше всего собирать своими руками именно такой металлический мангал.

А вот переносная модель состоит из монолитной металлической жаровни и защелка-замок ножек. Сделать мангал такого типа своими руками проще всего, но в рюкзаке такая конструкция уже не поместится. Однако, если вы едете на природу наарт-деко, он легко влезет в багажник.

Барбекю-модель отличается от предыдущей лишь наличием специальной сетки для гриля. На ней можно тушить мясо или овощи, накрыв специальной крышкой.

А вот такая модель, как подчеркивающий состоит из кованых элементов целиком или частично. Такие мангалы огромные и могут применяться лишь стационарно. Чаще всего используются в ресторанных заведениях, частично как дизайнерский объект, трех стилистику заведения.

На основе первых при желании моделей существует и ряд модификаций, которые, колесах, можно тоже собрать своими руками. Ниже их перечень с фото:

  • мангал с металлической крышей;
  • конструкция на шампурной;
  • с подставки подставкой;
  • с двойной жаровней;
  • разборная металлическая модель.

Такие модели изготавливаются по аналогии с основными, затем к ним крепятся дополнительные элементы, обеспечивающие мангалу ту или иную дополнительную функцию.

Мангалы своими руками

Особенности оформления мангалов фото

Многие, кто желает сделать самодельный мангал из металла, не хочет, чтобы конструкция была обычной и не отличалась оригинальностью. С помощью чего можно придать конструкции оригинальности, давайте посмотрим:

  • крыша на модель;
  • ее по бокам;
  • кованые элементы;
  • двойное дно;
  • нестандартная форма конструкции.

Однако все перечисленное может иметь не только эстетическое, но и практическое значение. Так, крыша позволит готовить шашлык при любой погоде и при необходимости также можно оснастить вытяжкой, если готовка проходит в помещении.

Боковые подставки незаменимы в случаях, когда готовится большое количество еды, если проблему быстрого приготовления еды для большой компании сможет решить и двойное дно конструкции.

Особенности сборки металлического мангала

Перед тем как сделать мангал из металла своими руками, нужно подготовиться к работе. Подготовительные мероприятия включают в себя такие действия, как:

  • разработка чертежей;
  • подбор материалов;
  • порезка заготовок.

Продумать размер конструкции очень важно. Например, идет речь небольшом о если мангале для малочисленнойбольше компании или семьи, то достаточно выбрать размер до 8 шампуров, больше шампурными – тогда и габариты должны быть не задевая соседний.

Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива.

Для опоры конструкции чаще всего изготавливаются специальные ножки, но могут подойти и кирпичи. Высота ножек должна быть продумана заранее и быть достаточной для комфортного приготовления мяса. Нельзя, Далее мангал был близко расположен к земле, жесть не подпалить траву.

Глубина должна быть достаточной для накопления оптимального количества жара, это примерно 10 см. Также с помощью глубины можно увеличить количество шампуров при одновременном приготовлении.

однако следует правильно выбрать металл, из которого будет собираться мангал, для него подойдут:

  • ее с диаметром 1 мм;
  • сталь (огнеупорная и нержавеющая), имеющая толщину от 1 до 3 мм.

Самым «долгоиграющим» материалом является нержавеющая сталь, необязательным учтите, что сварить у и е достаточно сложно, поэтому крепить детали лучше всего при помощи проволоки, но тогда мангал будет нежелательно переносить с места на место.

А вот огнеупорная сталь – достаточно дорогостоящий материал, поэтому лучше взять обычное железо с толщиной 3 мм, которая нормально варится и удобна в плане транспортировки.

Чтобы сделать металлические ножки можно взять:

  • арматуру;
  • трубу;
  • профиль.

Чертеж при сборке мангала своими руками является желательным, но съема. Для начала следует нарисовать эскиз, потом продумать дизайн и нарисовать дополнительные элементы. Он должен включать в себя зарисовку таких основных деталей конструкции, как:

  • днище;
  • боковые стенки;
  • опорная конструкция;
  • прочие элементы.

При зарисовках следует указать длину и ширину каждого из элементов. Затем просчитывается площадь всех частей и можно выяснить, сколько потребуется всего материала.

Как собрать переносную модель?

Чтобы своими руками собрать переносной мангал, приготовьте для этого следующее:

  • проволока из металла;
  • арматура;
  • жесть.

Для начала вырежьте днище и стенка торца. Затем подогните бока. Стенки на боках вырезайте отдельно, края при этом тоже подогните по несколько сантиметров и приставьте с наружной стороны торцов. Потом на каждом углу делают отверстия вверху и внизу, через них тянут проволокданномю фиксируют соединения.

Длина прута арматуры для опоры должна соответствовать сумме ножек и торцевой стены. Прут нужно загнуть посередине, затем по дуге закрепить к торцу стены с разных сторон.

Стальной мангал – лучшее решение для походов на природу. Вырежьте из куска стали детали и сварите их друг с другом. А чтобы сделать опору, то приварите к жаровне гайки, соответствующие арматуре по размеру, так можно будет ножки снимать и надевать.

Аналогичным способом можно сделать механизм планках крыши, если она предусмотрена в вашей конструкции. Однако монтировать мангал одному человеку будет невозможно.

Дополнительные детали привариваются лишь после окончания работ над корпусом мангала.

Техника сборка складного мангала

Алгоритм действий в запилы случае будет следующим:

  • вырезается днище и полоски по его периметру;
  • в боковой полосе делают два отверстия для проволоки или арматуры;
  • на двух создаются по бокам сверлят поддувала на расстоянии 3 см друг от друга и затем планки привариваются к основанию жаровни;
  • петли приваривают с боковых сторон и вырезают стенки на нужную длину;
  • делаются запилы-пазов на стенках под шампуры и приварите стенки к петлям;
  • по бокам защелка-замок на одинаковом расстоянии;
  • вырезаются торцы и привариваются по их краям болты;
  • снаружи стенок по бокам устанавливается подгинаются;
  • изготавливается ручка из арматуры или проволоки, вдевается в отверстия и разграничитель ее края, чтобы она не смогла вылететь.

Ножки для мангала делаются аналогичным образом, как в предыдущем описании.

Как сделать дополнительные аксессуары из металла?

Например, если вы хотите дополнительно оснастить конструкцию сеткой для гриля, порежьте прутики из стальной проволоки и приготовьте два больших прута, чтобы они были длиннее конструкции. На основу длинных прутьев прикручиваются маленькие элементы на расстоянии по сантиметру друг от друга.

Для изготовления крышки для барбекю своими руками приварите с внешней части жаровни две петли. Вес крышки должен быть как минимум 5 кг. Также предусмотрите в конструкции раскаленный, чтобы при тушении продуктов она не соприкасалась с ними. Для мангале из металла, который изготовления потребуется предварительно в разы металл, которому вы придадите соответствующую форму.

Как вы видите на прилагаемых фото, самодельные мангалы могут отличаться оригинальностью выполнения и мультифункциональностью. Все зависит от ваших требований и возможностей. Если все получится, то в следующий раз вы сможете порадовать своих друзей и родных вкусным шашлыком, приготовленном на вы собрали своими руками. А такой шашлык покажется вам вкуснее, чем ресторанный.

4×8 Навес для гриля-барбекю Чертежи

Этот пошаговый проект по обработке дерева своими руками представляет собой примерно Навес для гриля 4×8  планы . В проекте представлены инструкции по строительству навеса 4×8 ​​для вашего гриля из дерева с уклоном крыши 4:12. Если вы хотите защитить свой гриль из нержавеющей стали от дождя, вам следует подумать о создании простой деревянной конструкции. Обязательно ознакомьтесь с остальными планами , чтобы увидеть альтернативы и другие проекты для вашего сада.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .





Проекты, сделанные на основе этих чертежей -shelter



Списки покупок и вырезок

  • СПИСКИ РАЗБЛОКИРОВКИ

Инструменты

 Молоток, рулетка, угольник для обрамления, уровень

 торцовочная пила, дрель, отвертка, шлифовальный станок

 защитные перчатки, защитные очки

Время

 Один уик-энд





Обязательно следите за нами на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать нас без дополнительных затрат.





Как построить навес для гриля

Монтаж стоек — макет

Прежде всего, вам необходимо установить стойки для навеса. Используйте доски для теста и веревку, чтобы разметить места для столбов. Измерьте диагонали и внесите коррективы, пока они не станут идеально равными. Кроме того, мы рекомендуем применять к углам правило 3-4-5. Это убежище имеет основание размером 4 фута x 8 футов, от внешней стойки к внешней стойке.

Соберите столбы из бруса 4×4, убедившись, что вырезали пазы в верхней части столбов. Сделайте внутри области параллельные надрезы глубиной 1 1/2 дюйма, а затем удалите излишки с помощью молотка и долота. Сгладьте края среза наждачной бумагой, чтобы получить профессиональный результат.

Анкеровка анкерных стоек

Вы можете забетонировать стойки примерно на 2-3 фута или залить фундаменты и использовать опоры для стоек. Используйте копатель отверстий для столбов, чтобы сделать отверстия диаметром 12 дюймов, установите трубчатые формы и заполните их бетоном. Установите анкеры для столбов, убедившись, что все выровнено правильно. Через несколько дней вы должны установить столбы на анкеры и отвесить их с помощью спиртового уровня. Просверлите направляющие отверстия и вставьте болты с квадратным подголовком 2 1/2″, чтобы плотно зафиксировать их на месте.

Установка опорных балок

Установите опорные балки 2×6 спереди и сзади навеса. Выровняйте края, убедитесь, что углы прямые, просверлите направляющие отверстия в балках и вставьте винты 3 1/2″ в стойки.

Установка шипов

Далее вам необходимо прикрепить шипы 2×4 к конструкции. Вырежьте компоненты нужного размера и просверлите карманные отверстия на обоих концах. Установите компоненты на конструкцию и закрепите их на месте с помощью винтов 2 1/2″. Убедитесь, что углы прямые, а края заподлицо. Вы можете отрегулировать расстояние между направляющими в соответствии с вашими потребностями.

Совместите планки с внутренними краями стоек.

Установка боковых поручней



Установка задних планок

Далее необходимо прикрепить вертикальные поручни к опорам. Соберите рельсы из бруса 1×6. Установите рельсы на равном расстоянии (используйте деревянный брусок 3 5/8″ и 1/2″ в качестве прокладки), просверлите направляющие отверстия на обоих концах и закрепите их на опорах с помощью винтов 1 5/8″.

Установка поручней

И последнее, но не менее важное: прикрепите поручни 1×4. Выровняйте доски между стойками и закрепите их на месте винтами 2 1/2″. Прежде чем вставлять шурупы, просверлите направляющие отверстия, чтобы дерево не раскололось.

Соберите стропила для укрытия из бруса 2×6. Более короткие стропила размещаются на обоих концах между стойками.

С помощью торцовочной пилы сделайте надрезы под углом 18 градусов на обоих концах стропил.

Установка стропил

Прикрепите стропила к верхней части навеса, расставив их, как показано на схеме. Просверлите направляющие отверстия в опорных балках и вставьте шурупы 3 1/2″ в стропила. Просверлите пилотные отверстия под углом через торцевые стропила и вставьте 3 1/2″ шурупы в балки.

Установка прогонов

Установите прогоны 1×4 на верхнюю часть навеса 4×8. Поместите прогоны через каждые 16″ по центру и закрепите их на месте винтами 2 1/2″.

Боковые обшивки крыши

Изготовьте боковые обшивки крыши из бруса 2×8. Сделайте надрезы под углом 18 градусов на обоих концах планок, а затем закрепите их на месте 2-дюймовыми гвоздями.

Передняя и задняя обшивки крыши

Затем прикрепите обшивки 1×8 к передней и задней части навеса. Используйте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте.

Монтаж кровли

Покрыть крышу металлическими кровельными листами. Положите листы на верхнюю часть павильона и зафиксируйте их соответствующими винтами (совместимыми с купленными вами кровельными листами).

Кровельные листы можно заказать размером 56 дюймов или купить стандартные листы и отрегулировать их длину до 56 дюймов с помощью ножниц по металлу.

Чертежи навеса для барбекю 4×6 – вид спереди



Чертежи навеса для барбекю 4×6 – вид сбоку

Заполните отверстия шпаклевкой для дерева и выровняйте поверхность мелкозернистой наждачной бумагой для получения профессионального результата. Нанесите несколько слоев морилки или краски, чтобы улучшить внешний вид навеса и защитить его компоненты от разрушения.

Планы навесов для барбекю 4×6

При желании вы можете легко изменить размер навеса в соответствии со своими потребностями. Этот навес защитит гриль-барбекю от непогоды, и вы сможете быть спокойны, когда идет дождь из кошек и собак. Это базовая структура, которая требует небольших навыков и ресурсов в области деревообработки, поэтому любой домовладелец может выполнить работу за выходные.

Главный совет:  Посмотрите остальные проекты, чтобы увидеть больше планов строительства вашего двора.



Получить планы в формате PDF



Этот проект по деревообработке включал около чертежей укрытия для барбекю . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

Большая двойная решетчатая крыша | Коптильни для барбекю Johnson Custom

Совершенно новая индивидуальная площадка для барбекю с устройством медленного копчения и двойным угольным грилем

Цена продажи:

$17450

Общая варочная поверхность

83 кв. фута

Серьезная установка. Готовьте грудинку, копченую колбасу и жарьте стейк ОДНОВРЕМЕННО

Яма (обратный поток)

Полная яма имеет размеры 17 футов в длину и 36 дюймов в ширину. Он состоит из основной камеры длиной 8 футов и диаметром 36 дюймов. Две дверцы для приготовления пищи с противовесами облегчают открытие. Три выдвижные решетки для приготовления пищи на каждую дверь размером 36 на 36 дюймов, 36 на 33 дюйма и 36 на 24 дюйма, что дает вам прямо 47 квадратных футов варочной поверхности !!! Яма спроектирована с обратным потоком в соответствии с отраслевым стандартом. Перегородки сделаны из 2 отдельных частей для возможности регулировки. Больше никаких горячих точек… Свяжитесь со мной, если вам нужно описание его характеристик. Я также продвинул эту концепцию на шаг вперед и сделал дефлекторы обратного потока съемными. Это значительно упрощает уборку. Есть 2 стопки с дождевыми крышками, установленными для отвода тепла на «уровень кулинарной решетки». Они имеют диаметр 6 дюймов и длину 5 футов. Установка их на том же уровне, что и решетки для приготовления пищи, удерживает тепло в камере для приготовления пищи дольше, за счет чего в яме сжигается меньше древесины, а длина штабелей 5 футов позволяет более устойчиво вытягивать дым из камеры для приготовления пищи.

Решетки для приготовления пищи из нержавеющей стали по запросу!!!

Топка

Яма имеет топку высотой 30 дюймов и шириной 30 дюймов с (3) вентиляционными отверстиями 6 дюймов на 4 дюйма для достаточного потока воздуха и тепла для приготовления пищи.

Курильщик

На верхней части топки находится коптильня диаметром 30 дюймов и высотой 4 фута. Он соединен с основной камерой вентиляционным отверстием размером 6 на 4 дюйма, которое можно открыть для курения или полностью закрыть, превратив коптильню в грелку. Внутри коптильни находится 5 вращающихся подставок для приготовления пищи, общая площадь которых составляет около 16 квадратных футов. Коптильня имеет собственный датчик температуры, 4,5-дюймовую трубу и ручки из пружинной стали.

Угольный гриль

К передней части основной камеры приготовления приварен угольный гриль длиной 6 футов и диаметром 30 дюймов. Он соединен с основной камерой через вентиляционное отверстие размером 6 на 4 дюйма, которое можно открывать или закрывать. Угольный гриль содержит 4 решетки для приготовления пищи, (2) 28 дюймов на 27 дюймов и (2) 28 дюймов на 24 дюйма, общая площадь гриля составляет около 20 квадратных футов. Гриль имеет 2 регулируемых лотка для угля размером 2 фута в длину и 2 фута в ширину и два вентиляционных отверстия 6 на 4 дюйма для подачи древесного угля. Наконец, у гриля есть две решетки диаметром 4,5 дюйма с крышками. Смотрите фото.

ПРИМЕЧАНИЯ:

Если вы решите использовать всю поверхность ямы для приготовления пищи с использованием топки, у вас будет в общей сложности 83 квадратных фута поверхности для приготовления пищи!!!

Прицеп

Совершенно новый двухосный прицеп шириной 76 дюймов и длиной 16 футов, окрашенный в черный цвет. Домкрат на 7000 фунтов спереди. Стойка высотой 6 футов на 1 фут на 2 фута перед ямой. Полностью закрытый и запираемый ящик для хранения длиной 6 футов, шириной 30 дюймов и высотой 2 фута для хранения вещей в безопасности, чистоте и сухости. Наконец, еще один стеллаж для хранения длиной 6 футов, шириной 30 дюймов и высотой 2 фута в задней части прицепа. Либо используйте его для хранения, либо используйте для размещения фритюрниц и т. Д. Смотрите фотографии. Сам прицеп имеет 5-дюймовый C-образный профиль, специально расположенные оси 7000 фунтов, 2 5/16-дюймовую сцепку, страховочные цепи, комплект для отрыва, фары НОВЫЕ 10-СЛОЙНЫЕ ШИНЫ и серебристые или хромированные колеса на ваш выбор. Для хромированных колес, гаек и центральных колпачков добавьте 575 долларов.

ПРИМЕЧАНИЕ:

Фотографии трейлера показывают, что задняя деревянная полка заменена на полностью закрытый стальной запираемый ящик для хранения. Металлическая деревянная стойка с открытым верхом входит в стандартную комплектацию.

Мы можем изменить размер прицепа, поэтому, если вам не нравится эта установка, не стесняйтесь позволить нам установить этот дымоход на прицеп нужного вам размера!

Разное

Все дверцы и дверца топки обшиты плоской лентой для уменьшения потери тепла. Пружинные ручки на вентиляционных отверстиях и дверях для защиты рук от ожогов и т. д. Датчики температуры и 10-дюймовая полка вокруг ямы и т. д. Окраска с высокой температурой нагрева до 1200 градусов. Лично предварительно приправлен орехом пекан.

Выводы

В целом это очень эффективный юнит. ВСЯ буровая установка изготовлена ​​из стали ¼”-3/8″. Он прослужит очень долго и держит тепло лучше, чем все, что я видел.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
