Раздвижные двери своими руками: конструкции и способы монтажа (фото, видео, чертежи)

Содержание

1. Существующие конструкции раздвижных дверей
2. Фурнитура для раздвижной конструкции
3. Механизмы для дверей подобного типа
4. Существующие способы монтажа раздвижных дверей своими руками
5. Как изготовить раздвижные двери и произвести их монтаж?

Фото

С помощью раздвижных дверей можно создать необыкновенный интерьер квартиры или частного дома. С помощью использования данного приспособления получится рационально использовать пространство, разграничить его на отдельные секторы, не утратив при этом целостность помещения. Говоря о том, как сделать раздвижные двери своими руками, следует знать, что все просто. Понадобится лишь понимать процесс изготовления и иметь некоторые навыки работы с инструментами.

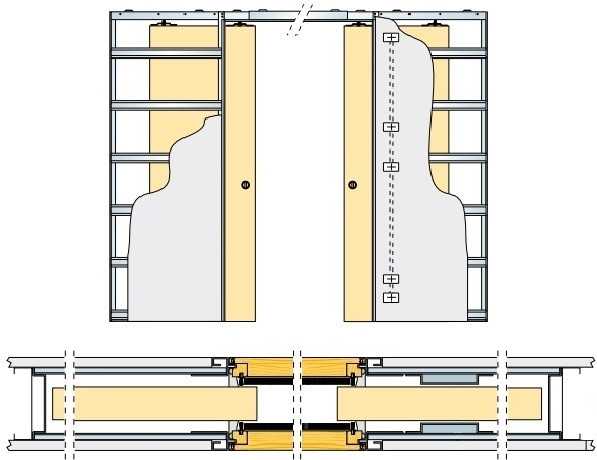

Схема системы раздвижных дверей.

Элементы, которые понадобятся для монтажа раздвижных дверей:

1. Ролики.
2. Дверное покрытие.
3. Направляющая.
4. Ручки.Наличники.
5. Рейки для декора.

Существующие конструкции раздвижных дверей

Сегодня существуют различные системы дверей подобного типа, которые отличаются друг от друга внешним видом. Следует знать, что сама конструкция чаще всего остается одинаковой. Подобные двери являются системой, которая состоит из нескольких роликов, направляющих и полотна. Механизм роликов закрепляется к двери, а сами ролики перемещаются по направляющим, которые зафиксированы над проемом. Различные модели могут комплектоваться 2-4 наборами роликов, несколькими направляющими и полотнами.

Виды раздвижных дверей.

В конструкцию входят наличники, доборы, специальная фурнитура, а также декоративные панели, которые закрывают сам механизм.

Существует достаточно большое количество различных видов дверей, но чаще всего используются следующие:

• раздвижные купе;
• гармошка;
• каскадные;
• одно- или многостворчатые;
• радиусные.

Фурнитура для раздвижной конструкции

Раздвижные двери имеют необычную конструкцию, потому под них следует приобрести специальную фурнитуру. Ручки не такие, как встречаются на обыкновенных дверях. Отличием подобных приспособлений является то, что они утапливаются в полотно. Утапливать их надо для того, чтобы приспособление могло свободно отъезжать с одной стороны в другую и заезжать в проем, который предназначается для него. Механизм замка разработан для вертикального защелкивания.

В комплекте вместе с готовой конструкцией идет вся необходимая фурнитура. Однако если есть желание смонтировать ручки и замки самостоятельно, то понадобится их правильно подобрать. В данном случае рекомендуется обратиться за советом к специалистам или произвести поиск по модели в каталоге.

Механизмы для дверей подобного типа

Схема крепления роликов раздвижных дверей.

Такой способ открывания происходит за счет движения роликов по направляющим. Механизм и ролики следует подбирать исходя из типа конструкции, количества створок и материала, из которого изготавливается полотно. Разные системы могут иметь различный вес, в связи с чем они будут оказывать различную нагрузку на все изделие. К примеру, если сравнить дверь из МДФ с 1 створкой и изделие из стекла с 2-мя створками, то 1-ая будет весить гораздо меньше, в связи с чем для нее следует подбирать упрощенный механизм роликов.

При монтаже дверей некоторых типов понадобится учитывать число роликовых механизмов, в этом случае важно будет и выполнить правильный подбор направляющих.

К примеру, для каскадной конструкции следует установить по 2 механизма для нескольких полотен и направляющие с несколькими желобами. Следует особое внимание обратить на тот факт, что в процессе изготовления каскадных и купе конструкций надо будет установить по одному желобу для дверных полотен.

Как уже говорилось ранее, возможный период использования подобного приспособления будет зависеть от набора роликов и направляющей. Однако в некоторых случаях понадобится установить 2 направляющие — одну в верхней части проема, а другую — в нижней. Только таким образом будет возможность получить устойчивое и качественное изделие с тяжелым полотном.

Существующие способы монтажа раздвижных дверей своими руками

Схема сборки раздвижных дверей.

Функциональность и комфорт дверей могут позволить воплотить любые решения дизайна интерьера как помещений небольших размеров, так и больших комнат. Подобное изделие отлично впишется в интерьер, что даст возможность преобразовать пространство квартиры или частного дома.

В большинстве случаев раздвижные двери устанавливаются между несколькими жилыми секторами. Чтобы зонировать помещение и визуально сохранить его целостность, следует использовать двери с 2-мя створками. Когда конструкция будет находиться в закрытом положении, можно будет получить 2 разных помещения. Когда двери будут открыты, получится 1 комната больших размеров. С помощью установки подобной конструкции можно, к примеру, отделить рабочее место от общей комнаты переговоров.

Другой вариант установки подобного изделия — монтаж дверей между жилыми комнатами и балконом или террасой в дачном доме. В данном случае лучше всего использовать конструкцию, которая изготавливается из стекла. Через нее сможет проходить большое количество света.

Как изготовить раздвижные двери и произвести их монтаж?

Прежде всего понадобится определить с видом конструкции. После этого надо будет приобрести все необходимые элементы. Сам процесс монтажа будет рассмотрен на примере раздвижной конструкции с 1 створкой. Эта дверь является самой простой и используется чаще всего. Монтаж ее производится достаточно просто. Однако будут упоминаться и основные моменты, которые относятся и к другим типам раздвижных дверей.

Изготовление и монтаж конструкции подобного типа производится следующим образом:

Схема монтажа раздвижных дверей.

1. Прежде всего понадобится сделать разметку под направляющие. В данном случае можно использовать 2 варианта. Рулеткой производится замер высоты двери от напольного основания. После чего к полученному результату прибавляется 17-20 мм на зазор между напольным основанием и устанавливаемой конструкцией. Полученная высота суммируется с высотой роликовой конструкции и направляющей. Далее надо поставить несколько меток на стенке и провести черту. 2-ой вариант практически ничем не отличается от первого. Разница лишь в том, что полотно надо будет приставить к проему, установить отметки по верхней части, после чего прибавить к результату высоту роликовой конструкции.
2. Перед установкой направляющей следует убедиться в том, что метки располагаются горизонтально. Выполнить это можно с помощью использования строительного уровня. Если данная проверка не будет произведена, то после монтажа двери могут открываться неправильно.
3. Далее понадобится установить направляющую по намеченной черте так, чтобы конструкция располагалась под линией. Направляющую можно закреплять различными способами. Некоторые конструкции закрепляются к стенке дюбелями, другие же крепятся на кронштейны или бруски из дерева. Направляющая должна находиться на небольшом расстоянии от стенки, чтобы изделие не цеплялось за проем. Важно тщательно подбирать направляющие и выбрать правильный метод крепления.
4. После того как будет зафиксирована направляющая, понадобится внутрь кареты роликов вставить крепежный винт и завести все устройство в направляющую. Для обыкновенной двери используется 2 ролика. Но если планируется установить каскадные двери, то ролики должны быть на всех створках.
5. В верхней части полотна понадобится установить скобы для карет роликов. Их следует закреплять с отступом в 4-5 мм от крайней части двери. Если планируется установить конструкцию из стекла, то в качестве крепежа следует использовать несколько металлических лап, которые фиксируют между собой стекло и стягиваются крепежными винтами. Стекло имеет большой вес, потому рекомендуется установить несколько направляющих.
6. Когда будут смонтированы ролики и все крепежные элементы, надо будет поставить на место полотно, приподнять его и вкрутить крепежные элементы в скобы в верхней части двери. Данный этап рекомендуется производить с напарником, который поможет приподнять и удержать конструкцию, пока будут устанавливаться винты. Затем нужно будет проверить горизонтальность конструкции. Если есть необходимость, ее надо будет выровнять путем подкручивания болтов.
7. Проем и откосы могут быть скрыты за наличниками и доборами. Сам механизм роликов нужно будет спрятать за декоративной рейкой, которая навешивается сверху.
8. В самом конце понадобится выполнить монтаж дверной фурнитуры.

Сделать дверь подобного типа несложно, если иметь все необходимые элементы и соблюдать последовательность действий.

Раздвижные двери своими руками: как сделать быстро

Содержание

• Особенности конструкции и преимущества
• Выбираем тип двери
• Виды раздвижных систем
• Полотно
• Установка

Если вы хотите сделать раздвижные межкомнатные двери своими руками или перегородку для ванной или гардеробной, вам придется провести ряд серьезных подготовительных работ, чтобы воплотить эту затею в жизнь. В целом же сам процесс не является слишком тяжелым, но, если вы хотите, чтобы конструкция была достаточно прочной и имела приемлемый вид, не игнорируйте рекомендации по этому поводу.

Для самостоятельного изготовления раздвижных конструкций необходимо разобраться во всех нюансах

Особенности конструкции и преимущества

Перед тем как начать делать раздвижные или, так называемые сдвижные двери своими руками, следует более подробно рассмотреть их устройство. Что же собой представляет эта конструкция? Это особый вид дверных систем, который отличается в первую очередь способом движения полотна. В отличие от распашных дверей такие модели не требуют дополнительного места для их открывания, так как движутся вдоль стены и это очень удобно. Такое возможно благодаря раздвижной системе на роликах, которые мягко скользят по направляющим.

Сдвижная конструкция может использоваться не только для закрытия дверного проема, её также можно установить для зонирования помещения или для маскировки мест хранения вещей, например, в ванной, гардеробной или гостиной.

Чтобы окончательно убедиться в целесообразности сооружения такой конструкции, следует рассмотреть не только процесс изготовления механизма для раздвижных дверей своими руками, но и его преимущества и недостатки.

Варианты межкомнатных раздвижных дверей из дерева и стекла

Преимущества раздвижных систем:

• удобство пользования;
• компактность;
• экономия пространства;
• легкость;
• широкий спектр использования;
• простота монтажа;
• не зависят от сквозняков;
• разнообразие вариантов;
• могут быть автоматизированы.

Недостатки раздвижного механизма:

• пониженные показатели звуко- и теплоизоляции;
• хлипкость конструкции при использовании некачественных комплектующих;
• шумность передвижения в некоторых случаях;
• более высокая цена фурнитуры и запчастей, нежели для распашных дверей.

Некоторые недостатки легко нивелировать, так как сделать раздвижные двери в ванной, гардеробной или другом помещении можно своими руками.

Выбираем тип двери

Перед тем как сделать раздвижные двери своими руками, необходимо определиться с их типом, поскольку не все конструкции под силу изготовить самому без специальных инструментов. Можно выделить следующие основные разновидности:

• купе;
• каскад;
• гармошка;
• радиус.

Разновидности раздвижных дверей

Самым простым является купейный механизм для раздвижных дверей, именно его чаще всего и используют для оформления небольших проемов. Радиусные межкомнатные двери и перегородки самые дорогие и сложные в исполнении. Также можно выделить такие способы передвижения полотна:

• вдоль стены;
• в стену;
• выдвижные.

Сделать своими руками можно каждый из видов. Простейший механизм – движение по направляющим вдоль стены. Если вы не хотите загромождать пространство, можно сделать из гипсокартона перегородку, полую внутри для того, чтобы дверь заезжала непосредственно в стену. Выдвижной механизм похож на первый, но при этом полотно изменяет свое положение благодаря специальной фурнитуре.

Как только вы определились с типом сдвижной конструкции, выбрав ту, которую сможете сделать своими руками, можно переходить к следующему этапу.

Виды раздвижных систем

Одной из важнейших составляющих механизма, независимо от того, делаете вы выдвижную дверь своими руками или нет, является тип используемой системы. По сути раздвижная система представляет собой набор направляющих и рам для полотна. Это своеобразный каркас конструкции. Различают два основных вида современных механизмов:

• стальной;
• алюминиевый.

Стальная конструкция является наиболее прочной. Для того чтобы сделать межкомнатную раздвижную дверь своими руками, вам потребуется именно такой вид. Механизм способен выдержать большие нагрузки, однако при этом является более грубым и шумным.

Алюминиевая система более эстетически привлекательна и менее шумная. Она подходит для легких перегородок, например, из стекла или поликарбоната. Такой механизм идеален для ванной или гардеробной.

Выделяют еще один вид подобных конструкций – навесные двери. С помощью такого механизма можно легко сделать сдвижные двери на роликах своими руками. Это бескаркасное устройство, так как полотно подвешивается сверху и скользит по проему благодаря роликам в направляющей.

Навесная раздвижная система на межкомнатные двери

Лучше не использовать слишком тяжелые полотна, можно установить дверь из поликарбоната, но при этом нужно позаботиться о её оформлении.

Полотно

Еще один важный момент – выбор непосредственно самого полотна, его можно изготовить из различных материалов:

• дерево,
• МДФ,
• ДСП,
• стекло,
• пластик,
• фанера,
• поликарбонат.

Выбор следует делать исходя из предназначения двери и подобранной фурнитуры. Например, межкомнатные двери лучше всего изготавливать из МДФ или дерева, а вот для зонального предназначения подойдут перегородки из поликарбоната, закаленного стекла или пластика. То есть для ванной, гостиной, гардеробной отлично подойдут легкие и даже полупрозрачные материалы.

Чтобы сделать раздвижные двери, например, из поликарбоната, вам понадобится кусок материала размером с дверной проем. Если вы делаете каркас, подойдет изделие на пару сантиметров меньшее по габаритам. Для наружной установки, не в стену, следует вырезать, наоборот, больший кусок. Полотно фиксируется в каркасе раздвижной системы.

А как сделать раздвижную дверь под ванной? Для этого лучше всего использовать небольшие фрагменты пластика или поликарбоната. Их можно вставить в пластиковые F-образные профили. Вам даже не потребуются ролики. Сдвижная дверца будет скользить в пазах профиля.

Раздвижная дверь под ванной с зеркалом

Установка

Последний этап – установка раздвижных межкомнатных дверей своими руками. Для стандартного варианта необходимо позаботиться о креплении балки над проемом, её длина должна соответствовать двойной ширине полотна. Именно на неё и нужно закрепить направляющую. Если предполагается движение полотна в обе стороны, нужно использовать рельсу тройной длины.

После того как вы зафиксируете балку, на стену необходимо установить стопоры по краям. На торцевой части сверху полотна крепятся ролики. Нижний торец должен иметь специальное углубление, это делается для того, чтобы на полу можно было закрепить фиксатор для сохранения ровного движения двери. Подведите полотно под направляющую и заведите в неё колесики. Самому справиться здесь довольно трудно, поэтому найдите заранее себе помощника.

Схема монтажа раздвижной двери

Если вы устанавливаете раздвижную дверь своими руками, заезжающую в стену, нужно отделать короб и позаботиться о том, чтобы полотно не выбилось из направляющей. В таком случае можно попросту не ставить ограничитель движения, так полотно будет заезжать в углубление, но не спадать с рельсы.

Неважно для каких целей вы делаете сдвижные двери: для жилой комнаты, ванной или гардеробной. И независимо от материала полотна: поликарбоната, дерева или стекла, принцип выполнения работ остается тем же. После окончания монтажа позаботьтесь об установке фурнитуры: ручек, замков и стопоров.

Рекомендуем посмотреть видео

19 Простые чертежи раздвижных дверей в домашних условиях

Раздвижные двери могут стать отличным способом сэкономить место в вашем доме, поскольку для их открывания не требуется никакого зазора. Тем не менее, их установка может быть сложной, и они также недешевы, но если вы готовы принять вызов, вы можете попробовать сделать их самостоятельно, чтобы сэкономить немного денег.

Если вы заинтересованы в том, чтобы попробовать, мы просмотрели в Интернете, чтобы узнать, что другие люди пытались сделать, и вот наши 19 лучших планов раздвижных дверей DIY, которые помогут вам вдохновиться.

1. Домашний декор своими руками: как сделать раздвижную дверь менее чем за 40 долларов

Создание собственной раздвижной двери своими руками — не самая простая задача, за которую вы можете взяться, но она далеко не невозможна, особенно если у вас есть правильный план. следить. Это делает этот блог отличным местом для начала, поскольку он дает вам информацию о видах инструментов и материалов, которые вам понадобятся для подготовки, а также дает инструкции по шагам, которые необходимо выполнить для завершения работы. Большой палец вверх от нас!

Проверьте эту идею раздвижной двери своими руками

Вот интересное видео, которое мы нашли на YouTube, в котором показано, как сделать раздвижную дверь кладовой со встроенным окном. Она опытная мастерица, которая уже опубликовала множество других видеороликов о своих проектах, но мы находим это особенно впечатляющим, потому что результат почти ошеломляет. Отличная работа, и мы уверены, что многие другие люди захотят попробовать.

3. Как сделать компактную раздвижную дверь своими руками

Внутренние раздвижные двери могут стать отличным способом сэкономить немного места, поскольку их не нужно распахивать, как обычную дверь. Более того, вам не нужно тратить много денег на его покупку, поскольку, обладая небольшими навыками рукоделия, вы можете попробовать сделать его самостоятельно. И этот план показывает вам, как это сделать.

Проверьте эту идею своими руками для раздвижной двери

4. Как я сделал раздвижную дверь сарая

У этого ютубера была особая проблема, которую нужно было решить в его доме, а именно отсутствие уединения в его спальне. Решение, которое он придумал, состояло в том, чтобы добавить раздвижную дверь своими руками — и вы можете посмотреть это видео, чтобы увидеть, как это получилось.

5. Как сделать современную раздвижную дверь своими руками

Как объясняет этот блогер, раздвижные двери отлично подходят для экономии места в небольших домах, но они также могут прекрасно выглядеть. Раздвижная дверь может добавить нотку современного класса в ваш дом, и существует множество возможностей, позволяющих вам выбрать стиль, который наиболее соответствует вашему вкусу. Если вы ищете подробный и простой план, здесь есть все, что вам нужно. Стоит прочитать.

Проверьте эту идею раздвижной двери своими руками

Изготовление раздвижной двери не требует много времени — как доказывает этот ютубер, завершив весь свой проект за одни выходные. Это означает, что если у вас мало времени и вы хотите быстро и легко следовать плану, это может быть именно то, что вы ищете.

7. Учебное пособие по раздвижным дверям X своими руками

Дженна, владелица этого блога, признается, что одержима дверями. Оригинальная дверь может придать помещению эффектный вид, полностью изменив общий эффект внутреннего пространства. В этом плане она рассказывает нам, как сделать раздвижную Х дверь. Он включает в себя полезные диаграммы с измерениями, а также множество пояснений, которые помогут вам добиться таких же результатов, когда вы попробуете это дома.

Проверьте эту раздвижную дверь DI Y Идея

8.diy Spliting Barn Door с Rick

. с помощью программного обеспечения для проектирования двери. Отсюда он переходит в реальный мир, воплощая компьютерный дизайн в реальность. Увлекательно наблюдать за процессом и рекомендуемым видео для ознакомления.

9. Узнайте, как сделать раздвижную дверь для вашего дома менее чем за 40 долларов

Есть несколько причин, по которым мы любим делать своими руками. Частично это происходит от радости делать что-то своими руками, а также это прекрасный выход для нашего творчества. Но есть и тот факт, что это помогает нам сэкономить много денег, и для многих людей это является важным фактором. В этом случае этот план будет привлекательным, поскольку он показывает вам, как сделать раздвижную дверь менее чем за 40 долларов. Заинтригован? Тогда проверьте это.

Check this Sliding Door DI Y Idea

10.Simple Sliding Door with Shoji Paper

A lot of the sliding door plans we found were quite similar, но этот выделяется из толпы. В этом видео показано, как сделать раздвижную дверь в японском стиле из бумаги сёдзи. Если вы хотите придать своему дому нотку Дальнего Востока, это видео должно дать вам некоторые идеи.

Веб-сайт Instructables — отличный ресурс для проектов «сделай сам», и мы обычно включаем по крайней мере один из их планов, когда делаем один из этих обзоров. Как и все другие планы на сайте, этот план раздвижной двери своими руками включает в себя четкие инструкции, множество фотографий, полезных иллюстраций и все остальное, что вам нужно для успешного завершения этого проекта.

Проверить эту раздвижную дверь DI Y Идея

12. Бюджетное изготовление раздвижной двери

Мы считаем, что самостоятельная работа должна состоять из двух вещей: это должно быть весело и недорого. И если вы согласны, это план видео, который должен вам понравиться. Узнайте, как сделать раздвижную дверь, которая стоит очень дешево — и получайте удовольствие, пока вы это делаете!

13. Простые раздвижные двери для шкафов своими руками

Этот план немного отличается, потому что он предназначен для раздвижных дверей шкафа, а не дверей, через которые вы проходите. Однако, если это то, что вы хотите сделать, это отличный ресурс, который дает вам всю информацию, необходимую для изготовления этих дверей. Иллюстраций много, читать тоже интересно. Еще один блог, который стоит проверить.

Проверьте эту раздвижную дверь DI Y Идея

14.diy Slowing Door

В этом положении вы можете выучить за не очень большие деньги. Часть обсуждения на странице посвящена решению проблемы бегунов и тому, что лучше выбрать: одинарную или двойную версию. В любом случае, одно можно сказать наверняка — конечный результат выглядит фантастически, поэтому, если вы хотите что-то подобное для своего дома, почему бы не попробовать?

Проверьте эту раздвижную дверь DI Y Идея

15. $ 20 DIY Barndoor Herdware

Это не планируйте это. взломать аппаратное обеспечение. но поскольку это часто может быть самой дорогой частью проекта, это видео может сэкономить вам немного денег — так что посмотрите его, если вы не хотите тратить больше, чем вам нужно.

16. Современная раздвижная дверь сарая своими руками

Деревянная раздвижная дверь в этом плане — одна из наших любимых. Это каким-то образом придает дому современный, но деревенский вид, и, как и все раздвижные двери, это отличное решение для экономии места. Помимо самой двери, лучшая часть этого блога — это коллекция полезных фотографий, которые проведут вас через весь процесс и покажут, что делали мастера на каждом этапе. Это еще один сайт, который обязательно даст вам некоторые идеи о том, что вы можете попробовать в своем доме.

Проверьте эту раздвижную дверь DI Y IDEA

, поскольку этот блоггер оборудования, которое вы используете, чтобы повесить их. Тем не менее, раздвижная дверь, которую они покажут вам, как сделать в этом плане, находится в более бюджетной части ценовой шкалы, что делает ее отличным вариантом для тех, кто не хочет тратить слишком много денег на проект.

Проверьте эту раздвижную дверь DI Y Идея

чем некоторые другие варианты, которые мы нашли, но они все еще не слишком дороги, и если вы хотите пару стильных и шикарных раздвижных дверей для своего дома, вы можете не возражать против ценника. Это сайт с множеством фотографий великолепных интерьеров, так что вы обязательно получите эти творческие соки.

Проверьте эту раздвижную дверь DI Y IDEA

19.diy Slouting Door Door Turniory. – он научит вас делать раздвижные двери в стиле амбара для вашей консоли или шкафа. Как объясняет мастер «сделай сам», она выполнила этот проект с готовым оборудованием, и мы уверены, что вы согласитесь, что результаты просто фантастические.

Еще один отличный проект своими руками!

Проверьте эту раздвижную дверь DI Y Идея

двери. Мы всегда вдохновляемся, когда идем в Интернет, чтобы найти планы DIY, и это всегда дает нам желание попробовать себя.

Мы надеемся, что вам понравились эти планы — и, прежде всего, мы надеемся, что помогли вам найти идеи, необходимые для начала вашего следующего проекта «Сделай сам».

Восемь советов по изготовлению раздвижных дверей

В этом видео Крис Саломоне шаг за шагом подробно рассказывает о том, как он делает раздвижные двери для различных деревообрабатывающих проектов.

Chris Salomone производит раздвижные двери как простого, так и сложного типа и рассказывает, как их делать. Оба функциональны, и любой может сделать любой без какого-либо оборудования!

Вы можете найти больше замечательных проектов и техник Криса Саломоне на его сайте.

Рекомендуемые инструменты:

Крис Саломоне: Если вы видели многие из моих прошлых проектов, то вы знаете, что раздвижные двери — это особенность, которую я использую во многих проектах, которые я создаю, и есть много Причины, почему. Во-первых, как вы могли догадаться из названия, по сравнению с чем-то вроде обычных распашных дверей или ящиков они дешевле, особенно если вы делаете это так, как я собираюсь показать вам, что не требует никакого оборудования. .

Во многих случаях раздвижные двери работают там, где распашные двери или ящики не подходят из-за ограниченного пространства. Хорошим примером этого может быть что-то вроде этой кровати, которую я построил, где с одной стороны я мог использовать ящики, а с противоположной стороны, которая очень близко к стене, они не подходили, поэтому я использовал раздвижные двери. В-третьих, потому что часто, опять же, особенно по сравнению с распашными дверями, я лично думаю, что они выглядят круче.

Возьмем, к примеру, эту консоль. Я в основном разделил кабинет на три части. В этой секции есть два ящика, а в этой секции есть раздвижные двери. Я просто думаю, что две распашные двери, такие длинные и узкие, выглядели бы глупо. Теперь, очевидно, это субъективно, и вы можете думать по-другому, но я думаю, что мы все можем согласиться, по крайней мере, надеюсь, после того, как это видео закончится, что раздвижные двери действительно легко и быстро сделать. Давайте углубимся в это.

Финансирование Foureyes Furniture частично обеспечивается сторонниками на Patreon. Если вы хотите узнать, как вы можете поддержать шоу, перейдите по ссылке в описании. Всякий раз, когда я делаю раздвижные двери, они всегда делятся на две категории. Я буду называть их канавками полной ширины и канавками ширины языка. Канавки полной ширины будут, как следует из названия, всякий раз, когда вы сделаете канавку достаточно широкой, чтобы вся панель поместилась в ней. Канавки шириной с шпунт, с другой стороны, имеют более узкую канавку, в которую входит только шпунт или шпунт двери.

Кстати, несмотря на то, что мы называем их, например, канавками по ширине двери, на самом деле канавка должна быть шире двери. Я рекомендую около 1/16 дюйма. Это хороший компромисс, когда он должен быть достаточно тугим, чтобы у вас не было тонны помоев, но достаточно свободным, чтобы дверь могла скользить, без проблем. Итак, первое, что вам нужно подумайте о том, какую версию вы хотели бы сделать. У обоих есть свои преимущества и недостатки. Преимущество канавок полной ширины заключается в том, что они немного проще. Это потому, что вам не нужно резать язык на дверь, так что на один шаг меньше.0003

Поскольку языка нет, для определения идеального размера требуется меньше математики. Давайте начнем с полноразмерной версии, потому что она проще. Затем, как только вы освоитесь с этим, у нас будет действительно хорошая база для перехода к версии с шириной языка. Все в порядке. На самом деле, независимо от того, какой тип вы делаете, первое, что нам нужно сделать, это вырезать пазы, в которые будут входить раздвижные двери. Я всегда делаю эти канавки двумя способами: на настольной пиле или с помощью фрезера.

Я бы сказал, что примерно в 80% случаев, когда я вырезаю такого рода канавки, я использую фрезер. Это потому, что он немного более универсален. Позволь мне объяснить. Практически единственная ситуация, в которой будет работать настольная пила, — это если ваши канавки охватывают всю длину вашего изделия. Хорошим примером может быть этот шкаф. Если ваши раздвижные двери охватывают только часть шкафа, это означает, что вам нужно вырезать канавку, которая частично останавливается в разрезе, и фрезер будет лучше. Что-то вроде этого шкафа, где раздвижные двери находятся только в этой части изделия.

Тем не менее, даже если двери охватывают всю длину вашей детали, все равно будут моменты, когда вы все равно не захотите использовать настольную пилу для вырезания канавок. Это потому, что, в зависимости от типа столярного изделия, которое вы собираетесь использовать, вы можете в конечном итоге выставить их в финальной части. Что-то вроде скошенной туши, это нормально, настольная пила подойдет. Что-то вроде шкафа, в котором используются шпунты, также подойдет, но шпунты должны быть глубже, чем канавки, которые вы вырезаете.

Принимая во внимание, что что-то вроде шкафа с стыковыми соединениями не будет работать, если вместо этого вы не соедините панели таким образом, что довольно нелепо. Это не сработает. Если только вы не согласны видеть их обнаженными по бокам. Для мебели для магазина или чего-то еще это нормально, но для предмета мебели я бы, вероятно, поискал лучшее решение или использовал фрезер, чтобы я мог просто остановить разрез под моей боковой панелью.

Проще говоря, если канавки могут проходить по всей длине, не вызывая проблем, настольная пила или фрезерный станок подходят. Если канавку нужно остановить, воспользуйтесь фрезером. Теперь вы знаете, какой инструмент использовать, и мы можем приступить к их вырезанию. Это довольно просто. Если вы используете настольную пилу, просто установите упор так, чтобы канавка располагалась на любом расстоянии, которое вы хотите. Вы можете сделать его шире, чем кривая вашего лезвия, либо отрегулировав направляющую так, чтобы она делала несколько проходов, либо используя плинтус, чтобы вырезать более широкую канавку.

Если вы используете фрезер, вы можете сделать то же самое, используя стол для фрезерования, но чаще всего, я думаю, проще использовать ручной фрезер с направляющей. Если у вас есть один с погружным основанием, это еще лучше. Кстати чаще всего. Вы будете прорезать канавки в нескольких вставках, чтобы вы могли поместить в шкаф две или более дверей, которые скользят одна за другой. Очевидно, есть некоторые переменные, но я бы не стал делать расстояние между дверями меньше четверти дюйма. В противном случае эта деталь может начать шататься. Позже в видео мы поговорим подробнее о том, как вы можете оставить широкий зазор здесь, но сохранить узкий зазор между дверями.

Следующий вопрос: насколько глубокими должны быть ваши борозды? Здесь все становится немного сложнее, но, к счастью, это довольно простой трюк. То есть канавки, которые вы вырезаете в верхней части, должны быть глубже, чем канавки, которые вы вырезаете в нижней части. Это сделано для того, чтобы дверь можно было задвигать и выдвигать после того, как шкаф собран. Теперь, я полагаю, технически вы могли бы отказаться от этого и просто установить дверь, пока вы собираете свой шкаф, и тогда они будут заперты там навсегда, но это было бы довольно плохо по целому ряду других причин, которые мы не собираюсь вникать.

В любом случае, вопрос, который вы, вероятно, задаете, заключается в том, насколько глубоко вы должны их резать. То, что я обычно делаю, это глубина 1/8 дюйма для нижних канавок и глубина 3/8 дюйма для верхних канавок. Если вам нравятся миллиметры, скажем, 3 мм и 9 мм. Затем, что касается самих дверей, вы захотите их обрезать так, чтобы этот размер был равен расстоянию от нижней части нижнего паза до внутренней поверхности вашей верхней панели, плюс немного. Давайте просто представим, что мы работаем с 10-дюймовым отверстием. Это расстояние составляет 10 1/8 дюйма. Я вырезал свои двери еще на 1/8 дюйма длиннее, то есть 10 1/4 дюйма.

Теперь, когда вы это сделали, давайте перейдем к версии с шириной языка, которая, как я уже сказал, определенно сложнее из двух. Тем не менее, если вы будете следовать рабочему процессу, который я собираюсь создать, вы увидите, что это на самом деле не так уж сложно. Вы можете подумать: «Если это вообще сложно, зачем мне вообще это делать?» Простой ответ заключается в том, что на самом деле это просто более приятный и элегантный подход.

На мой взгляд, такой подход дает три основных преимущества. Первое преимущество заключается в том, что вы можете использовать более толстые двери, не требуя более толстых канавок. Скажем, например, вы хотели использовать двери толщиной 3/4 дюйма. Что ж, пара канавок толщиной 3/4 дюйма по всей длине вашей детали просто выглядит уродливо по сравнению с парой канавок 1/4 дюйма. Второе преимущество заключается в том, что они работают более плавно, потому что в нижней части двери меньше материала, скользящего внутри канавок, поэтому меньше материала, меньше трения, более плавная работа. нужно оставить между вашими дверями.

Что ж, использование шпунта или шпунта позволит вам сделать этот гребень толще и прочнее, а также свести к минимуму расстояние между самими дверьми, что, опять же, выглядит лучше. Хорошо, таковы преимущества и почему я думаю, что вам следует серьезно подумать о том, чтобы сделать это таким образом. Как я уже сказал, это более сложная задача. У меня есть много готовых анимаций, рисунков и отснятого материала, которые, я думаю, действительно покажут, что эта техника не так уж сложна.

Хорошо, предположим, что вы никогда этого раньше не делали, поначалу это будет звучать довольно технически. Если это звучит запутанно, я настоятельно рекомендую вам вернуться к этому месту и посмотреть его, может быть, два или три раза. Я уверен, что если вы это сделаете, все начнет обретать смысл. Давайте остановимся на этом примере шкафа с отверстием 10 дюймов и нижней канавкой глубиной 1/8 дюйма и верхней канавкой глубиной 3/8 дюйма. Первое, что нам нужно сделать, это определить, какая ширина нашей дверной панели нужна. Я настоятельно рекомендую начать с большего размера и следовать такому порядку операций, чтобы получить хорошую посадку. Мы начнем с выяснения расстояния между канавками. Для нас это 10 дюймов + 1/8 дюйма + 3/8 дюйма, поэтому 10 1/2 дюйма

Мы начнем с того, что обрежем нашу дверь до ширины 10 1/2 дюйма. Теперь, когда двери будут вырезаны, я возьму обрезки и отмечу линию на 3/16 дюйма и установим лезвие, чтобы оно соответствовало этой высоте. и это позволит установить длину язычка в нижней части наших дверей, и, поскольку мы знаем, что канавка, в которой он сидит, имеет глубину 1/8 дюйма, это означает, что плечо этого выреза будет сидеть на 1/16 дюйма. выше проема. Я собираюсь набрать это на моем куске ненужного материала, ходить туда-сюда к моему шкафу, чтобы довести его до точки, где он будет легко скользить. Помните, вам не нужна суперплотная посадка.

Как только я буду доволен скольжением, я вырежу его на нижней части своих дверей. Часто, когда я делаю это, после первоначального разреза, который определяет ширину моего языка, мне нужно отрегулировать упор, чтобы убрать лишний материал. Кроме того, всякий раз, когда вы режете детали вертикально на настольной пиле, как вы видите, что я делаю здесь, я действительно рекомендую использовать перьевую доску. Я использую этот от Rockler, который называется Double Featherboard, я думаю, потому что вы можете складывать их выше, что действительно полезно на больших панелях.

Итак, далее мы собираемся сделать отметку, равную размеру нашего открытия от нижнего плеча. Для нас это было 10 дюймов. Если бы мы вырезали плечо для верхнего язычка здесь, он бы не подходил, и это действительно похоже на концепцию, которую мы уже рассмотрели на дверях с пазом во всю ширину, но здесь, критический размер — это расстояние между двумя плечами, и оно должно быть таким, чтобы мы могли вставить дверь, вставив ее достаточно глубоко в верхний паз, чтобы, когда плечо ударяется о внутреннюю часть нашей верхней панели, нижний язычок находился достаточно высоко. чтобы очистить внутреннюю поверхность нижней панели и наклониться в паз.0003

Теперь я мог бы продолжать объяснять это все больше и больше, но мне кажется, что чем больше я говорю об этом, тем более запутанным это звучит, так что, действительно, вот важная часть. От той отметки, которую мы только что сделали в верхней части двери, отмерьте еще 1/4 дюйма ниже, и именно здесь вы собираетесь установить свое верхнее плечо. Теперь вы можете подумать: «Почему бы не сэкономить шаг , и вместо того, чтобы измерять вверх 10 дюймов, а затем вниз на 1/4 дюйма, просто измерьте 9 3/4 дюйма, и вы совершенно правы, но причина, по которой я описал это таким образом, заключается в том, что идея 10- Во-первых, дюймовое отверстие — это всего лишь гипотетика.0003

Независимо от того, какое отверстие у вашего шкафа, на этом шаге вы должны физически измерить это расстояние, а затем вычесть из него 1/4 дюйма. Другими словами, расстояние до плеч = открытие шкафа — 1/4 дюйма и не обязательно 9 3/4 дюйма. Чтобы настроить настольную пилу для выполнения этого разреза, мы хотим измерить расстояние между нашей новой меткой и верхней частью дверной панели. Затем я собираюсь отметить ее на другом лоскуте. кусок и снова наберите высоту лезвия и настройку упора, убедившись, что при этом проверяется соответствие. Как только я буду доволен этим, я сделаю разрез на моих настоящих дверях, точно так же, как мы сделали, когда мы делали нижний язычок.

Теперь, если мы попытаемся установить наши двери, они все равно не подойдут. Это потому, что вы помните, что когда мы изначально вырезали нашу панель, мы намеренно оставили ее немного слишком большой. Прямо сейчас язык на верхней части двери немного слишком длинный. Плечо на правильном месте, язычок слишком длинный, и, на самом деле, если вы пойдете его устанавливать, вы точно увидите, насколько он длиннее, чем должен быть. Нам просто нужно обрезать его настолько, чтобы нижний язычок мог очистить панель. Вместо того, чтобы измерять что-либо здесь, я просто установил упор моей настольной пилы, чтобы отрезать крошечный отрыв от верхнего языка.

Я рекомендую проветривать сторону слишком консервативного кроя и просто несколько раз пройтись туда-сюда, пока не получите хорошую посадку. Как только вы это сделаете, вы можете оставить свой забор на месте, чтобы отрезать верхнюю часть остальных язычков вашей двери. Есть еще кое-что, что можно показать вам, но пока это свежо, давайте быстро подведем итоги. По сути, то, что мы сделали, это пробрались к двери. Мы знаем, насколько велик был этот зазор, мы обрезали дверь до этого размера, мы обрезали наш нижний шпунт так, чтобы он был на 1/16 дюйма длиннее, чем глубина нижнего паза.0003

Мы перенесли метку на верхнюю часть нашей двери, которая была равна расстоянию в проеме нашего шкафа, и мы сделали метку на 1/4 дюйма ниже этой отметки и сделали ее там, где начинается верхнее плечо. Затем мы обрезали длина верхней части нашей двери, чтобы мы могли физически установить их. Опять же, это может показаться немного запутанным, но, честно говоря, это довольно легко сделать. рекомендуем вам ознакомиться с нашими планами. Мы очень усердно работаем над ними, чтобы брать сложные сборки и делать их действительно удобоваримыми, чтобы их мог построить любой. Честно говоря, то, что вы только что посмотрели, было так же близко его сердцу и технично, как этот материал на самом деле Если вы можете посмотреть это три раза и уложить в голове хоть немного, то все это возможно. Если вам интересно, посмотрите их, у нас будут ссылки в описании, а также в качестве ссылки на пример главы.

Хорошо. Несколько минут назад, когда я говорил о преимуществах выполнения этой техники, я упомянул, что у вас будет возможность сделать гребень между дверями толще и прочнее, одновременно увеличивая зазор между дверями. сами по себе меньше, и это действительно легко увидеть на этом рисунке. Как видите, плечи на самом деле немного нависают над канавкой, и чем толще ваши двери, тем больше они могут нависать.

Вместо того, чтобы этот зазор должен быть больше ширины вашего гребня, он может быть меньше ширины вашего гребня, и, на самом деле, если вы используете шпунты вместо шпунта, зазор становится еще меньше. Если вы хотите, вы можете заставить шпунты зеркально отражать друг друга, и вы можете сделать зазор равным нулю. Я бы не стал этого делать. На самом деле, еще кое-что, чего мы еще не коснулись, — это идеальная толщина для этих дверей. Как правило, я стремлюсь к размеру от 1/2 до 3/4 дюйма, и в конечном итоге я остановился на толщине дверей.

Для чего-то вроде этой детали, где двери размером всего около 9 дюймов на 20 дюймов, я собираюсь приблизиться к толщине 1/2 дюйма. Если бы я делал действительно большую дверь, я бы, вероятно, больше наклонял 3/4″. Двери толщиной 1/2 дюйма должны быть достаточно толстыми, чтобы чувствовать себя прочными для большинства дверей малого и среднего размера, но чем больше ваша панель, тем больше шансов, что там будет чаша, которая может стать проблемой. На самом деле, если вы посмотрите на этом снимке вы можете видеть, что мои панели были довольно чашевидными, но этого было недостаточно, чтобы визуально заметить это в готовой детали, и операция все еще была очень хорошей, так что я в порядке.0003

На чем-то вроде этих дверей, которые были больше, вы можете видеть, что я выбрал рамно-панельную дверь, которую будет легче держать плоской.
