Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Содержание

• Проводка в гараже: требования правил
• Схемы и расположение потребителей
• Выбор проводов и кабелей по мощности нагрузок
• Остальные материалы и технология монтажа
• org/ListItem»>
  Заземление
• Полезное видео

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

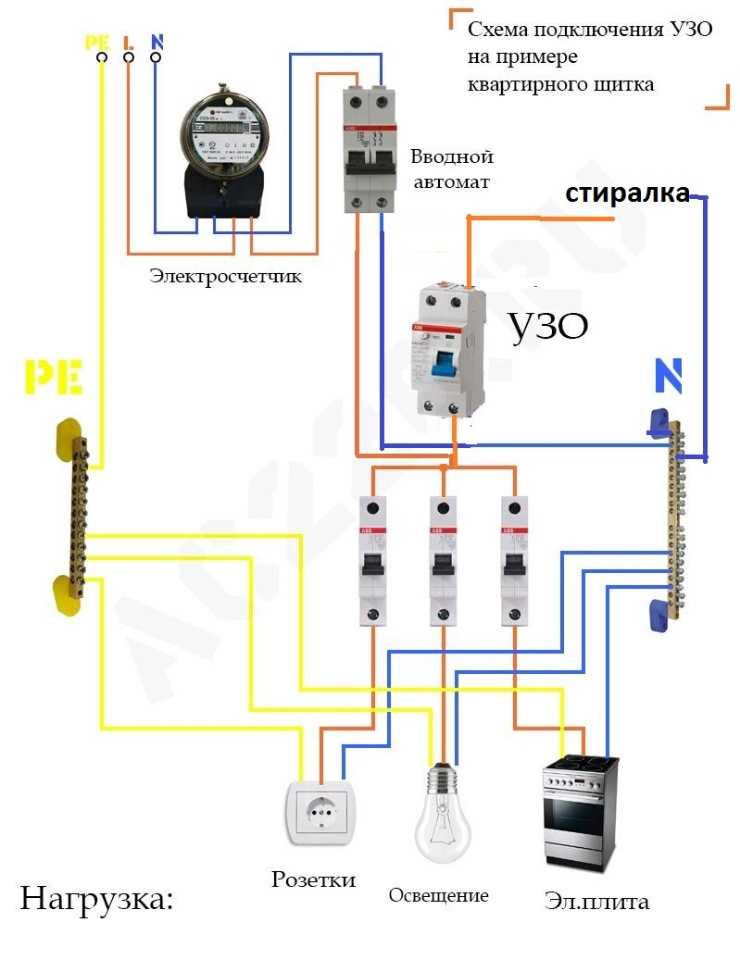

Схема распределительного электрощитка для гаража своими руками:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт, светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В. Кроме того, в яме есть розетка под электроинструмент на 36 В. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт.

Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки, это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы. Для линии потолочных светильников 2.5 А, для линии розеток в яме 15 А, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А. Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Полезное видео

требования к схеме электропроводки, советы по монтажу своими руками

Технология создания электропроводки в гараже имеет отличия от работ в квартире или частном доме. Впрочем, провести электричество в гараж несложно, но может потребоваться помощь специалиста. Дело в том, что подвод электроэнергии от столба к щитку должен выполняться квалифицированным электриком с лицензией на работу с высоковольтным напряжением. Внутри гаража с поставленной задачей уже можно справиться и самостоятельно.

• Разработка схемы
• Подбор и расчет материалов
• Этапы монтажа
  • Подготовительные работы
  • Внешняя электропроводка
  • Внутренняя прокладка

Разработка схемы

Перед началом монтажных работ следует создать схему электропроводки в гараже. На ней в обязательном порядке должны быть отмечено место ввода кабеля внутрь строения, а также месторасположение электрощита, светильников и розеток. При составлении схемы необходимо следовать нескольким требованиям:

• Кабеля должны располагаться в вертикальной или горизонтальной плоскости, а их поворот выполняется только под углом в 90 градусов.
• Для минимизации рисков повреждения проводки, трасса должна проходить на расстоянии от 10 до 15 см от потолка и минимум в 15 см от системы отопления.
• Выключатели желательно расположить в 10–15 см от дверного косяка и на высоте 150 см от земли.
• Розетки монтируются на высоте в 60 см от пола, а расстояние между соседними устройствами должно составлять 4 м.
• Если в гараже есть смотровая яма либо подвал, выключатели и розетки следует вынести за их пределы.
• На розетки и светильники нужно установить выключатели-автоматы или устройства УЗО.
• В смотровой яме достаточно разместить один светильник на 12 В, предусмотрев для этого в схеме понижающий трансформатор.
• Желательно в гараже установить трехфазную электросеть. Если же выбор был сделан в пользу проводки на 220 В, то предстоит точно рассчитать сечение проводников.

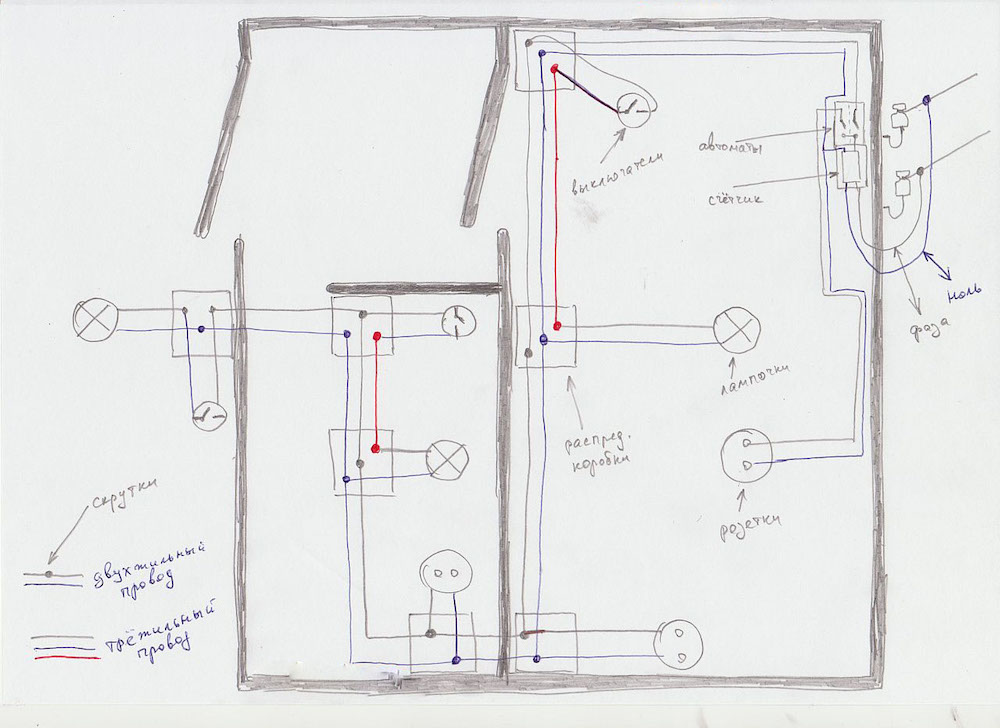

Вот пример схемы электропроводки в гараже, своими руками которую создать будет не очень сложно:

Подбор и расчет материалов

После завершения работ по проектированию схемы, можно приступать к подбору необходимых материалов. В первую очередь следует определиться с количеством кабеля. Так как предстоит выполнять не только внутреннюю, но и наружную проводку (от столба к строению), то проводники нужно подбирать для каждого вида работ.

Чтобы протянуть наружную линию, следует использовать кабель с токоведущими жилами из меди, сечение которых равно минимум 10 мм². Применять проводник с алюминиевыми жилами нецелесообразно. Это связано не только с необходимостью использования проводника большего сечения в сравнении с медным проводом, но и по причине низкой эластичности алюминия. В такой ситуации риски механических повреждений значительно возрастают.

Для расчета необходимого количества провода, нужно определиться со всеми электроприборами, которые планируется устанавливать в гараже. Суммарную мощность этих устройств следует умножить на 1,2, чтобы обеспечить запас мощности в 20%. Для подключения розеток рекомендуется применять проводники сечением от 4 мм², а для выключателей будет достаточно 1,5 мм². Также необходимо с запасом брать провод и по длине. Для каждого соединения рекомендуется расчетную длину увеличить на 15 см.

В гараже чаще всего вполне достаточно устанавливать по 2 розетки и выключателя. Если же подвала или смотровой ямы в строении нет, то можно ограничиться и одним выключателем. Сейчас многие люди обращают внимание на светодиодные светильники. Они стоят дороже люминесцентных, но являются более экономичными. Чаще всего в гараже монтаж электропроводки выполняют открытым методом, и в такой ситуации следует дополнительно высчитать количество кабель-каналов либо гофры.

Этапы монтажа

Все работы можно разделить на три этапа. Каждый из них имеет свои особенности, которые нужно учитывать при самостоятельной работе.

Подготовительные работы

Предварительные работы заключаются в подготовке стен и нарезке проводников. Следует помнить, что разметка на поверхность стен должна быть нанесена в соответствии с разработанной ранее схемой. Для решения поставленной задачи проще всего использовать специальный шнур.

Он устанавливается в начальной точке и крепится. После этого шнур в натянутом состоянии протягивается вдоль стены до следующей точки проводки, отводится в сторону и резким движением опускается. В результате на поверхности стены остается отпечаток. На этом этапе важно натягивать шнур строго вертикально или горизонтально в соответствии со схемой.

Когда проводка будет выполняться скрытым способом, то после разметки предстоит сделать штробы под провода. Если гараж металлический, то стоит остановиться выбор на открытой электропроводке. Следует помнить, что размеры канавок должны составлять 20х20 мм.

Внешняя электропроводка

Эти работы желательно поручить специалисту. Провести кабель от столба к гаражу проще всего по воздуху. Однако следует помнить, что когда расстояние от столба на улице до строения составляет более 25 м, то предстоит поставить еще одну дополнительную опору. Кроме этого к воздушной электропроводке предъявляется несколько требований по высоте:

• Над проезжей частью – от 6 м.
• Над пешеходными дорожками – более 3,75 м.
• Ввода в строение – минимум 2,77 м.

Если первые два требования соблюдаются без проблем, то о последнем такое сказать нельзя. Гараж представляет собой невысокое строение и при вводе кабеля через крышу можно столкнуться с большим количеством проблем. Чтобы их избежать, рекомендуется делать ввод через металлическую трубу, слегка изогнутую в верхней части.

Провести электричество от столба можно и с помощью подземной проводки. Сложностей здесь возникнуть не должно, требуется лишь сделать траншею, в которую затем укладывается бронированный проводник. Примером такого кабеля может стать кабель с маркировкой ВБбШв. Однако этот способ ввода следует продумать еще на стадии строительства гаража и предусмотреть в фундаменте отверстие для ввода кабеля.

Для защиты проводника от механических повреждений, его лучше поместить в стальной короб. Единственным недостатком подземного способа прокладки в сравнении с воздушным, является его более высокая стоимость.

Внутренняя прокладка

Если электропроводка выполняется скрытым способом, то провода укладываются в предварительно сделанные штробы, после чего они крепится с помощью скоб или хомутов. Следующим шагом станет установка распределительных коробок, а также монтаж выключателей и розеток.

После этого остается соединить все жилы и прозвонить готовую проводку мультиметром. Также следует напомнить, что коммутацию проводов нужно выполнять исключительно с помощью колодок. Если после проверки электропроводки проблем не возникло, то стены штукатурятся.

В железном либо деревянном гараже проводку проще выполнить открытым способом. Для этого на стены устанавливаются кабель-каналы, в которые укладываются провода. Этот способ монтажа электропроводки крайне редко используется в жилых помещениях, но отлично подходит для гаража.

Сделать проводку в гараже сможет даже начинающий электрик. Хотя это и довольно трудоемкий процесс, он не отличается высокой сложностью.

Сколько стоит провести электричество в сарай?

Сколько стоит провести электричество в сарае?

Фото: Марианна / Adobe Stock

Основные моменты

• Вы заплатите за электричество в отдельном гараже от 1000 до долларов.

• Большие постройки на большем расстоянии от вашего дома могут увеличить затраты до 5000 долларов США+ .

• Получите разрешение перед началом работы, если вы планируете заниматься своими руками (не рекомендуется).

• Мы рекомендуем пригласить профессионального электрика для безопасного выполнения этой работы и кодирования.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

В то время как некоторые считают отдельно стоящие гаражи «старой школой», домовладельцы могут легко избавиться от этой стигмы, подключив электричество к другим отдельно стоящим объектам вашего дома. В конце концов, обеспечение светом и энергией других отдельно стоящих зданий вашего дома открывает множество возможностей — новое рабочее пространство, новый офис или даже примыкающий чердак, который вы можете сдать в аренду за дополнительные деньги.

Стоимость подачи электричества в отдельный гараж или сарай зависит от того, сколько энергии вам нужно, насколько сложна установка в вашем доме и во дворе и, возможно, даже от того, где вы живете. Это руководство по стоимости разбивает все это для вас.

Сколько стоит провести электричество к отдельно стоящему гаражу или сараю?

Проведение электричества в отдельный гараж или сарай обычно стоит от 1000 до 2500 долларов США , в зависимости от потребностей в электричестве, расстояния до вашего отдельного гаража или сарая, а также от того, нужно ли вам прорезать гипсокартон для прокладки новой проводки. Если для прокладки проводов в вашем доме требуется обширная работа, проект может стоить намного дороже — до от 4000 до 5000 долларов + возможно.

В среднем отдельно стоящие гаражи стоят дороже, чем навесы из-за более высоких электрических нагрузок. Эти проекты часто требуют нескольких установок по всему гаражу, тогда как электрический блок сарая обычно устанавливается в одном месте.

Основные факторы стоимости

Вот все факторы, влияющие на подачу электричества в отдельное жилое помещение.

Потребности в электричестве

Домовладельцы, подводящие электричество к отдельно стоящему гаражу или сараю, часто преследуют цель — работать на новом месте, построить комнату отдыха или даже спроектировать дополнительное жилое пространство в виде гаражной квартиры или чердака. Электрик может помочь вам определить, сколько электроэнергии вам потребуется для достижения этих целей. Чем больше оборудования и приборов вы планируете использовать, тем выше будет стоимость.

Размер объекта

В отдельно стоящих гаражах может потребоваться установка двух отдельных электропроводок и розеток, что увеличит затраты на установку. Вот почему важно, чтобы электрик приезжал к вам домой, а не сообщал вам цену по телефону.

Расстояние до дома

Подземные питающие кабели используются для подачи электричества из вашего дома в гараж или сарай. Чем больше расстояние, тем больше копания и установки потребуется для вашей работы.

Голые стойки против гипсокартона

В новых домах с голыми стойками вы можете легко провести новую электропроводку в отдельное жилое помещение. Но если вам нужно взломать гипсокартон или обойти существующую электрическую систему, чтобы обеспечить электричеством ваш гараж или сарай, это будет стоить дороже.

Многие электрики разорвут для вас гипсокартон как часть работы. Тем не менее, большинство из них не кладут новый гипсокартон, поэтому вам, возможно, придется подумать о стоимости найма местного подрядчика по ремонту гипсокартона или сделать это самостоятельно. В среднем по стране От 1 до 3 долларов за квадратный фут, с типичной конечной ценой, превышающей 1000 долларов .

Разрешения

Профессиональные электрики имеют лицензию на выполнение этого вида работ в большинстве штатов и поэтому не нуждаются в разрешении.

Если вы все еще думаете о том, чтобы провести электричество самостоятельно (и мы рекомендуем вам тщательно подумать об этом, прежде чем продолжить), имейте в виду, что в некоторых штатах запрещено выполнять электромонтажные работы своими руками без разрешения, что может стоить от 25 долларов и 200 долларов .

Стоимость прокладки электропроводки в гараже по типу

Однопроводная

Однопроводная передача использует только один электрический проводник и обычно используется в сельской местности для прокладки электропроводки под землей по доступной цене. Этот тип лучше всего подходит для основных электрических установок в гаражах и сараях. Около $1500 — хорошая оценка.

Multi-Wire

Многопроводная передача более гибкая и надежная, что упрощает работу с электроприборами или электроинструментами в отдельно стоящем гараже. Вы заплатите от 1500 до 2500 долларов США для базовой домашней установки, где не требуются обширные работы по гипсокартону.

Сколько электропроводки в гараже я могу получить в свой бюджет?

Эти три ценовых диапазона помогут вам определить, сколько электричества вы можете установить в своем гараже или сарае.

1000–1500 долларов

За 1200 долларов или меньше вы сможете провести простую однопроводную цепь от дома до гаража или сарая. Но если вам нужна многопроводная схема или отдельное освещение и розетки, вы можете легко превысить этот ценовой диапазон.

Чтобы не выходить за рамки бюджета, проконсультируйтесь с несколькими электриками или рассмотрите возможность найма мастера-электрика в вашем районе. Более низкая почасовая ставка может сэкономить вам сотни затрат на установку.

1 500–2 500 долл. США

В этом ценовом диапазоне возможны большинство работ с многопроводными цепями и более сложная прокладка электрических проводов.

В конце концов, многие электрики назовут вам цену, основанную на предполагаемом использовании помещения. Если вы планируете использовать мощные инструменты в своем отдельно стоящем гараже или сарае, они могут предложить установить оборудование более высокого класса, что повысит цену. Чтобы сэкономить, обсудите варианты и спросите, где можно сэкономить на материалах.

$2,500+

Вы легко можете заплатить более $2,500 , если вам нужно сломать гипсокартон, чтобы проложить новую электропроводку вдоль дома, в гараже или сарае. Если доступ к проводам ограничен, вы можете заплатить более 2500 долларов только за этот проект, даже не принимая во внимание прокладку новых электрических проводов.

В этой ценовой категории вы также можете рассмотреть вопрос о повышении мощности вашей электрической сервисной панели (например, перейти со 100-амперной панели на 200-амперную). Обычно это стоит в диапазоне от 1300 до 3000 долларов .

Могу ли я сделать этот проект своими руками?

Если у вас нет значительного опыта работы с электропроводкой, самостоятельные работы по электрике не поощряются из соображений безопасности. Вы также рискуете испортить электропроводку в вашем доме, что может потребовать дорогостоящего ремонта.

Стоимость найма электрика рядом с вами, хотя и выше, легко оправдана для этого проекта.

Влияет ли место проживания на стоимость?

Фото: Ириана Шиян / Adobe Stock

Электрики обычно берут от 50 до 100 долларов в час за свое время, в среднем по стране от 160 до 520 долларов за визит специалиста к вам домой и выполнение работы.

Крупные мегаполисы Америки, такие как Денвер, Нью-Йорк и Лос-Анджелес, как правило, взимают около 100 долларов США в час или более за электромонтажные работы.

Сельские электрики часто берут 50 долларов в час (а в некоторых случаях и меньше), но вам, возможно, придется заплатить за их выезд к вам домой. Вы также должны учитывать, что отдельные гаражи и навесы могут быть дальше в сельской местности, что требует больше электрических материалов и, таким образом, повышает цену.

Часто задаваемые вопросы о подведении электричества к отдельно стоящему гаражу

Сколько энергии вам нужно для подачи электричества к отдельно стоящему гаражу?

Ответ зависит от ваших потребностей и наличия вашей текущей электрической панели. Если вы надеетесь серьезно увеличить мощность в своем отдельном жилом помещении, вам также может потребоваться рассмотреть возможность увеличения мощности усилителя, на котором работает ваш дом (например, со 100 до 200 ампер).

Стоит ли проводить электричество в отдельный сарай?

Для многих домовладельцев навесы — это больше, чем место для хранения инструментов или приспособлений для ухода за газоном. Если вы думаете о создании рабочего места на открытом воздухе или хотите упростить свою жизнь, подключив электричество к месту, которое находится ближе к вашему двору, это может стоить затрат.

Могу ли я вместо этого провести удлинитель к моему сараю?

Вы можете использовать удлинитель для питания сарая, но только временно. Удлинители не являются постоянным решением. Подача слишком большой мощности через шнур может привести к его перегрузке, перегреву и возникновению пожара. Идите вперед и возьмите удлинитель, если вам нужно подключить рабочий инструмент или прибор во время ежегодной весенней уборки, но убедитесь, что вы используете прочный и толстый шнур, чтобы свести к минимуму риск короткого замыкания. Подойдет шнур калибра от 16 до 10 (чем меньше калибр, тем лучше).

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 5 самостоятельных решений для устранения неполадок с электричеством

  Фрэнк Уэллс из Welles Electric • 15 февраля 2016 г.

• Что такое выключатель AFCI и как он работает?

  Мэтт Марандола • 24 марта 2022 г.

• Советы по электротехнике, которые должен знать каждый домовладелец

  Джордж Вейганд из Weigand Electric • 29 декабря, 2015

Какой размер выключателя и сечение провода следует использовать для новой выходной цепи гаража?

спросил
6 лет, 6 месяцев назад

Изменено
6 лет, 6 месяцев назад

Просмотрено
45 тысяч раз

Я хотел бы добавить несколько столь необходимых электрических розеток в свой гараж. На данный момент кажется, что мощность, которая идет на открыватель гаражных ворот, и свет в гараже также находится на той же линии, что и некоторые кухонные светильники, некоторые светильники в спальнях и розетки. Я чувствую, что эта цепь уже доведена до максимума, и я хотел бы установить новый автоматический выключатель и запустить новую линию, вытащить предметы из гаража со своей старой линии и подключить их к новой, включая мои четыре новые розетки. Я неплохо разбираюсь в электрике, хотя это не моя профессия. Просто интересно, какой размер выключателя мне нужно установить, а также есть ли специальный датчик, который мне нужно использовать от выключателя. Я использую 14 2 на своих розетках, которые я добавляю.

Для справки Я перевез свою стиральную машину и сушилку около 3 месяцев назад, и я самостоятельно подключил новый провод к выключателю, так что у меня есть довольно хорошее представление о том, как это сделать, но я не уверен в конкретных размерах, которые нужно использовать. У меня есть несколько открытых площадок для новых автоматических выключателей.

• гараж

1

Вы не упомянули, какой тип оборудования вы будете использовать, и вы не упомянули, был ли это пристроенный или отдельный гараж. Без подробностей дать точный ответ невозможно. Как правило, вы должны использовать медные проводники 12 AWG с выключателем на 20 ампер и медные проводники 14 AWG с выключателем на 15 ампер. Поскольку розетки находятся в гараже, они должны быть защищены GFCI. Эта защита может быть обеспечена розеткой GFCI или автоматическим выключателем GFCI.

Если вы собираетесь использовать несколько единиц оборудования, которые потребляют много энергии, возможно, вы захотите использовать многопроводную ответвленную цепь на 20 ампер. Если у вас есть места, где вы будете использовать несколько предметов с высокой тягой вместе (например, пила и сборщик пыли), вы можете установить двойную коробку с двумя дуплексными розетками. Питание каждой розетки с отдельной ветвью цепи позволит вам использовать два элемента с высокой потребляемой мощностью, не отключая выключатель.

Поскольку это гараж, я бы установил как минимум одну цепь на 20 ампер. Цепь на 15 ампер подойдет для освещения, но вы обнаружите, что она довольно ограничена, когда/если вы начнете подключать инструменты/оборудование.

Цепи с:

Провод 14 калибра = 15 А

Провод 12 калибра = 20 А

Провод 10 калибра = 30 А

Убедитесь, что ваша цепь защищена GFCI.
