как сделать печку своими руками? Чертежи самодельных горизонтальных и вертикальных печей

Баня без печки, что дерево без гусеницы – вот так можно перефразировать высказывание одного персонажа из известного всем мультика. И ведь действительно, печь – самое главное, практически – сердце каждой бани. Если вы решили построить баню, то вам необходимо будет приобрести печь. Проще, конечно же, купить металлическую буржуйку. Однако дешевле будет сделать печку самостоятельно, чем приобретать промышленный вариант. Что для этого понадобится, где взять чертежи – на эти и многие другие вопросы мы ответим в нашей статье.

Особенности самодельной печи

Проще всего смастерить отопитель для бани из трубы или газового баллона. Если изготавливать его своими руками, то выйдет не только экономия бюджета, но и получится идеально подогнать агрегат под размер вашей парной, что с промышленным вариантом может и не случиться. Основными особенностями круглых печей являются:

  • простота изготовления – сварить отопитель цилиндрической формы легче, чем квадратной или прямоугольной;

  • круглая форма гораздо лучше осуществляет теплообмен, и теплоемкость у нее выше;

  • форма цилиндра лучше выводит дым и угарные газы;

  • печь цилиндрической формы в плане эксплуатации прослужит дольше;

  • благодаря цилиндрической форме агрегата помещение парной прогревается примерно за час.

Минус у круглых печей тоже имеется – это неравномерное прогревание помещения.

При достаточно большом объеме парной это станет заметной проблемой, но при средних объемах одного такого отопителя хватит.

Цилиндрические модели практичнее, чем прямоугольные, а на их изготовление потребуется меньше материала.

Виды

Круглые печи не отличаются особым разнообразием или изящным дизайном и могут быть только вертикальными и горизонтальными. Выбор модели целиком зависит от площади парной. В маленьком помещении целесообразнее всего поставить вертикальную модель, а если же площадь позволяет, то тогда лучше установить горизонтальную печь.

Вес металлической печи составляет от 60 до 180 кг, это зависит от величины стенок. В связи с этим цилиндрическую печь горизонтальной модели спокойно располагают в центре помещения парилки на обычном металлическом каркасе. Рассмотрим оба вида подробнее.

Вертикальные

Отопитель внешне схож со всеми известной круглой буржуйкой. Отличительные особенности состоят в конструктивных решениях в виде водяного бака и каменки, в которую закладывают каменную фракцию. Топочный отсек с колосником расположены ступенькой, что позволяет экономить пространство. Но стоит отметить и минусы данных моделей. Топливо в них сгорает быстрей, теплоотдача высокая, но тёплый воздух поднимается вверх и помещение не успевает нагреваться.

К тому же топка расположена в самой парилке, а это значит, что для того чтобы подбросить дров или древесных брикетов в топку, необходимо будет входить в парную, что поспособствует обмену горячего и холодного воздуха в парилке.

Нагреваясь, бока печи отдают тепло в помещении по параллели к железной поверхности, следовательно, большая доля энергии, примерно 90%, направлена по бокам горизонтально. Такое расположение способствует хорошему прогреву стен, но не полу и воздуху вверху помещения.

Горизонтальные

Печь с горизонтальным размещением почти ничем не отличается от вертикального отопителя. Модель точно так же оборудована каменкой и гидробаком. Топливный отсек у печи большего объёма, дверцы расположены в предбаннике, что, несомненно, является плюсом. Отсек каменки так же большей площади, быстрее и сильнее нагревает помещение парной. Впрочем, топлива необходимо тоже, соответственно, больше.

Горизонтальный отопитель отлично нагревает все участки бани, кроме тех, которые расположены в непосредственной близости к полу или находятся под топочным отсеком.

Подготовка инструментов и материалов

При изготовлении круглой железной печи из большой трубы потребуются следующие инструменты:

  • сварочник;

  • угловая шлифовальная машинка с различными насадками;

  • электрическая ударная дрель;

  • различный слесарный инструмент;

  • шнур из асбеста.

Помимо этого, нужны будут данные наименования расходного материала:

  • металлическая труба 500, 530, 600 или 700 миллиметров в поперечнике с толщиной 8-16 миллиметров и длиной до полутора метров;

  • труба для вывода дыма и угара размером от 120 до 150 миллиметров;

  • труба из стали для отсека с камнями, размеры – 300, 350, 400 или 420 миллиметров;

  • лист металла 600 на 800 миллиметров;

  • петли для навеса дверок;

  • труба, используемая для воды, размером 1/2 или 3/4 дюйма;

  • шаровой кран с такой же резьбой;

  • металлическая арматура 500 мм с размером прутка 12-18 миллиметров;

  • 2 дверцы;

  • ножки из квадратного металлического профиля;

  • цемент;

  • кирпичи и песок.

Возможно даже смастерить отопитель из ненужного газового баллона.

Не рекомендуем приобретать для самоделки трубу, бывшую в употреблении, потому что существует риск того, что она будет из нефтяной промышленности.

    Такой прокат не годится для сварки печки, так как её обрабатывали защитными покрытиями, которые при нагревании выделяют токсичные вещества. К тому же эти трубы обладают высоким радиационным фоном.

    Процесс сборки конструкции

    До начала сборки необходимо определиться с параметрами печи, сделать чертеж. Следующим действием станет создание фундамента, затем можно сварить печь. Важно держать в памяти, что установка отопителя осуществляется на расстоянии не меньше 20 сантиметров от стены. Трубу дымохода необходимо расположить так, чтобы она выступала над коньком кровли не меньше чем на полуметр.

    Приведем пример сварки печи с горизонтальным расположением. Процесс включает в себя несколько последовательных этапов.

    1. Двухметровая труба кладётся набок на гладкую поверхность. Отступив одну третью снизу, проводим 2 черты горизонтально, расположенные параллельно друг другу.

    2. Врезается основание для топки. В середине основания делается окошко для колосника, который заводится внутрь трубы до отмеченного уровня и сваркой закрепляется там.

    3. На той стороне стенки, которая будет лицевой, проделывается ниша для дверок топки и поддувала. Вырезанные части пойдут на дверки, к ним приделывают ручки с защелками и насаживают на петли. Для увеличения теплоотдачи рекомендуют между дверцей топки и дымоходом сделать дополнительную камеру.

    4. Дополнительная камера устанавливается по окружности каменки, в виде металлической корзины, сваренной из арматуры. Конечно же, описанный нами вариант самый простейший, но тем не менее рабочий и очень эффективный.

    Вертикальные печи представлены оригинальным конструктивным решением – печь-котел.

    Устройство оптимально для маленькой парной, так как корпус оснащен тремя камерами – топкой, каменкой и гидробаком, расположенными друг над другом.

    Емкость топливного отсека небольшая, однако его можно увеличить, если совсем убрать или уменьшить емкость водяного бака.

    Рассмотрим самые основные моменты, на которых чаще всего ошибаются начинающие печники.

    Фундамент

    Абсолютно любая печь в бане устанавливается на фундамент. Для его изготовления необходимо:

    • выкопать яму глубиной полметра и длиной и шириной примерно 70 сантиметров;

    • насыпать в яму примерно 30 сантиметров некрупных фракций щебня, тщательно уплотнить;

    • сделать смесь из цемента с песком в соотношении 1: 4, готовый раствор вылить в яму и оставить минимум на сутки, чтобы будущий фундамент застыл;

    • на застывшую поверхность нужно положить кусок рубероида;

    • следующим шагом будет приготовление раствора бетона из цемента с добавлением песка и гравия в расчёте 1: 2: 4;

    • готовый раствор необходимо распределить поверх рубероида, основание выравнивается по уровню;

    • как только раствор высохнет, для эстетики можно оформить кирпичную кладку.

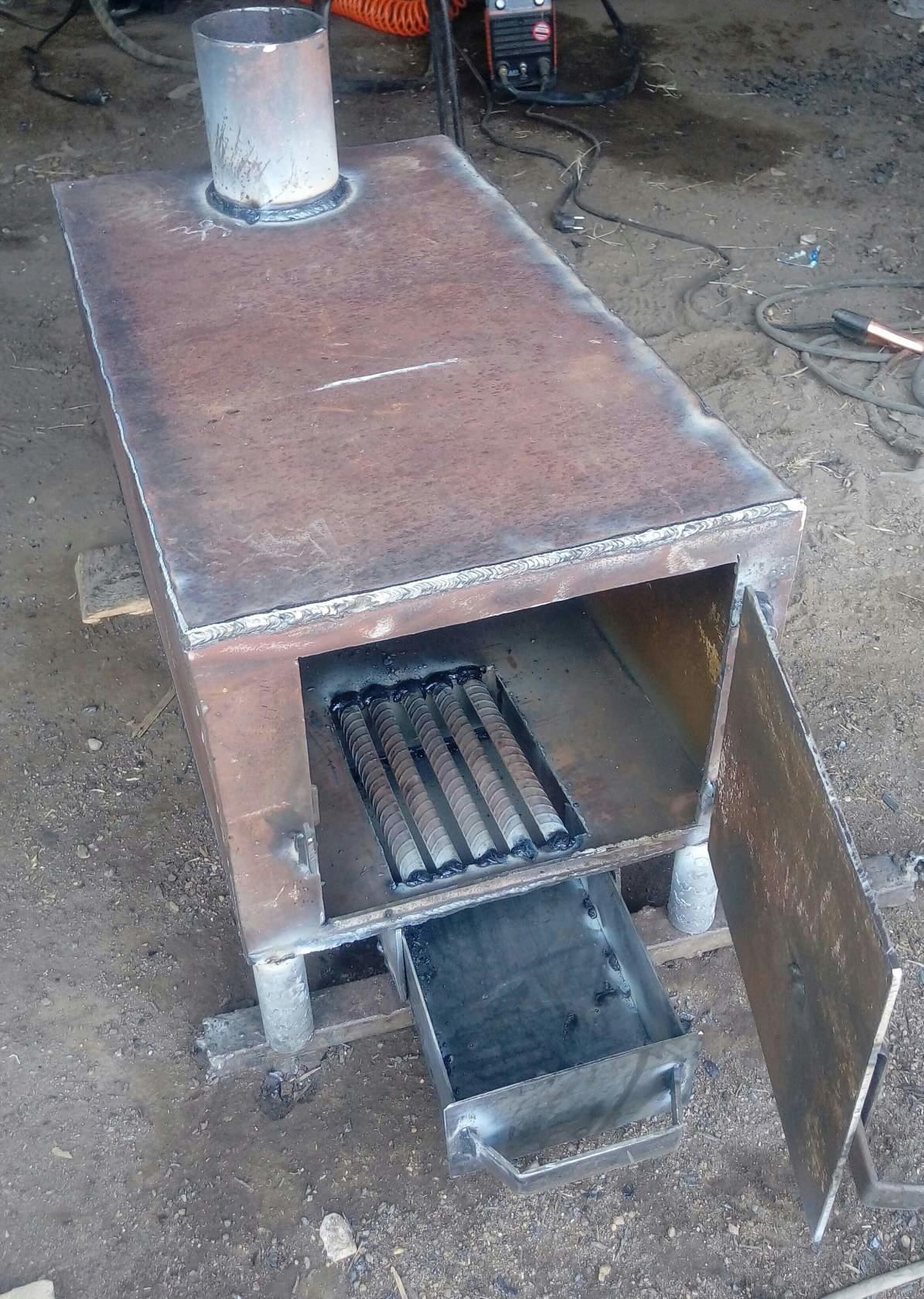

    Колосник

    Колосник выглядит как решетка, основная функция которой – обеспечивать тягу воздуха. Создать его можно двумя способами.

    1. Металлический лист обрезают прямоугольником размером, соответствующим размеру внутри трубы. В обрезанном листе удаляют середину, оставив рамку. К этой рамке приваривают металлическую арматуру, расположив её вертикально или горизонтально.

    2. Из листа металла вырезается круг с размером, соответствующим внутреннему расстоянию трубы. В кругу вырезаются большие отверстия по типу решета, колосник приваривается изнутри в промежутке приблизительно от 15 до 20 сантиметров от основания.

    Дымоход

    Дымоход в печке может быть выполнен в нескольких вариантах.

    • Керамический. Модель самая устойчивая к воздействию высоких температур.

    • Кирпичный. Не менее устойчивый к воздействию высоких температур, но в то же время в нем быстро накапливается сажа, в результате чего происходит ухудшение тяги.

    • Стальной. Модель наиболее оптимальная для использования в самодельной цилиндрической печи.

      Сборка дымохода не представляет особой сложности:

      • сначала обозначается местоположение и по отмеченным знакам проделывается отверстие;

      • к трубе крепится стальной чехол;

      • надеваются кольца, фиксируются к потолку;

      • край трубы снизу закрепляется болтами либо саморезами, верхний край выводится на крышу в дымоход;

      • для заполнения промежутков от дымохода до крыши применяют керамзит, асбестовый шнур или глину.

      Советы по эксплуатации

      Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

      1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.

      2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.

      3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.

      4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.

      5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.

      6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.

      7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.

      8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.

      9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.

      10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.

      11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.

      12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

      Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

      Смесь наносится на предварительно подготовленную поверхность печи, затем ее нагревают до 150 градусов, покрывают поверхность едким натром и оставляют на 1 час.

      Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

      Обзор частых ошибок

      Многие начинающие мастера совершают ошибки, но приобретая опыт, недочетов становится гораздо меньше. Самыми распространенными ошибками являются следующие.

      • Быстрый теплообмен. При сильном остывании отопителя внутри дымохода нужно установить подвижную заслонку.

      • Узкая труба дымохода. При значительном накоплении сажи необходимо сделать дожигатель – так топливо будет прогорать лучше и сажи станет меньше.

      • Маленькая высота трубы. Длина трубы влияет на вытяжку дыма и не должна быть меньше чем половина метра над коньком.

      • Узкий диаметр канала вытяжки. Если размер вытяжки меньше 120-150 миллиметров, то дым, скорее всего, будет выходить и в помещение.

      • Неплотно прилегает дверца топки. В таком случае будет выходить угарный газ. Самый простой способ устранить неполадку – прикрепить на дверце асбестовый шнур.

      • Многие мастера решаются делать печь без точного чертежа, но это чревато тем, что можно не учесть многих факторов, и печь будет пропускать не только дым, но и угарный газ.

      • Учитывайте розу ветров, характерную для вашей местности проживания, и делайте постройки с ее учетом. Если не учесть розу ветров, то выбросы дыма в помещение будут постоянными, даже с правильно расположенной трубой.

      • Во избежание пожара соблюдайте расстояние от металлической печи до бревенчатой стены не менее одного метра.

          Самостоятельно сварить круглую печь может даже начинающий сварщик, главное – делать это по чертежам, соблюдая все размеры. Самодельная печь не только позволит сэкономить бюджет, но и оптимально подойдет под размер бани. Впрочем, такая печь пригодится для многих хозяйственных целей, например, для обогрева мастерской или подогрева воды для сельскохозяйственных животных.

          Как сделать банную печь из трубы, смотрите далее.

          как выбрать кирпич и глину? + видео

          Необходимые инструменты и материалы

          Песок Отвес

          Как построить печь для бани своими руками и сделать ее безопасной?

          Если вы решили собрать своими руками печь в баню, то начинать работу надо с замеров. Вначале измеряется общая площадь бани и составляется чертеж расположения всех ее комнат, так как от этого напрямую зависит устройство, размеры и расположение будущей печи. Затем вы должны определиться с дополнительными функциями будущей печки, поскольку помимо нагрева воды и производства пара она должна иметь возможность хорошо просушивать помещение.

          Это свойство просто необходимо во время зимних холодов, поскольку сделанная из бруса баня под воздействием замерзшей воды может начать трескаться и затем полностью разрушится. Из всего этого следует вывод, что при грамотном планировании и качественной постройке печка из кирпича будет не только прекрасно топить баню, но и продлит ей жизнь на многие годы.

          Проектируя печь для бани своими руками, вы можете взять за основу уже готовые проекты и переделать их размеры под свои нужды. Но здесь важно не ошибиться с точностью пропорций, так как печка – достаточно сложный и небезопасный агрегат, от правильного функционирования которого будет зависть сохранность вашего имущества и даже ваша жизнь.

          Перед тем, как сделать печку для бани, нужно также определиться с размерами бака для нагревания воды. На помывку одного человека необходимо около 10 литров воды. Следуя этому правилу, можно произвести расчет общего объема котла для нагрева воды, который можно найти в специализированном магазине. Но если вы планируете сделать своими руками котел для бани, то воспользуйтесь таким советом: металл для стенок должен иметь толщину не менее 2 мм, а для его днища понадобится более прочный и толстый металлический лист.

          Как построить печь в бане: кирпич, глина и песок

          Повторим, что создать банную печку – задача непростая, и подходить к выбору материала нужно очень ответственно. При выборе кирпича нужно помнить, что обычный строительный камень выдерживает лишь 800 °С, тогда как температура в печи при сгорании дров достигает 900 °С. Настоящий банный печной кирпич должен выдерживать температуру в 1000 °С.

          Чтобы собранная своими руками кирпичная печка для бани была крепкой и долговечной, для ее кладки понадобится качественная очищенная глина. Использовать обычный цементный раствор недопустимо, поскольку он сразу же разрушится от высокой температуры. Специальную глину для кладки печи можно купить в магазине, или же можно найти ее самому, если вы знаете особые места, на глубине 0,5 метра.

          Чтобы добытую глину очистить от разных примесей, ее замачивают на несколько суток в воде, а затем процеживают все ненужное через сито.

          Помимо глины для создания крепкого раствора для кладки печи в бане понадобится чистый, просеянный ситом с мелкими ячейками песок, и лучше всего для этой цели подойдет речной материал. Таким образом, в скрепляющую смесь не попадут частицы мусора или галька, которые могут помешать сделать идеальную кирпичную кладку со швами не больше 3 мм.

          Процесс укладки кирпичей банной печки

          После того, как материалы и необходимые инструменты собраны, можно начинать работу по укладке. Вначале размешивается скрепляющий раствор из глины и песка в соотношении 1:1 и воды до консистенции густой сметаны. Далее на подготовленный гидроизоляционный фундамент кладется первый ряд кирпичной кладки. Делая его, следите за углами, для этого можно воспользоваться отвесом. Но стенки печки должны иметь ровную поверхность. Второй ряд выкладывается таким же методом.

          При укладке третьего ряда нужно начать процесс крепления дверцы поддувала, причем полный ее монтаж закончится лишь после укладки шестого ряда. На уровне четвертого ряда нужно сделать колодец для скопления прогоревшей золы. Затем можно начать оборудование дна топки с помощью половинок кирпичей. И следует не забыть оставить часть перегородки для оборудования дымохода.

          Все следующие ряды кладки включительно до 14 ряда делаются таким же образом. А после его окончания начинается работа по обустройству площадки для котла с водой. Заключительный ряд можно также выложить половинками кирпича, которые послужат разделительной стенкой. Готовую печку можно побелить известью. Более подробно об укладке банной печки смотрите в нашем видео.
