видео-инструкция как сделать, особенности дачных печек, каминов, чертежи, фото

Капитальная печь на даче,как правило, выполняет сразу несколько функций – обогревает помещение, позволяет готовить пищу, а также служит украшением интерьера. В результате необходимость ее установки для многих дачников очевидна. Конечно, такая конструкция будет стоить очень дорого, если заказывать ее у специалистов, поэтому далее мы рассмотрим, как сделать печь для дачи своими руками.

Дачная печка

Общие сведения

Достоинства

Печное отопление обладает рядом достоинств, среди которых можно выделить:

• Экономичность — печи обладают высоким коэффициентом полезного действия при небольшом расходе топлива;
• Простота эксплуатации — дачная печка своими руками легко растапливается;
• Прочность и долговечность, если конструкция была правильно построена;
• Может привлекательно выглядеть и тем самым украшать интерьер дома.

Недостатки

Что касается недостатков, то к ним относится:

• Громоздкость – печи занимают довольно много полезной площади.
• Необходимость обустройства дымохода.
• Пожароопасность – печь нельзя оставлять без присмотра на длительное время.
• Высокая цена, если строительством печи занимаются специалисты.

На фото — вариант небольшой дачной печки

Виды печей

Все существующие конструкции печей, которые применяют на дачах, различаются по нескольким признакам:

Надо сказать, что когда заходит речь о том,как сделать печку на даче своими руками, как правило, подразумевается кирпичная печь. Поэтому далее рассмотрим особенности строительства именно такой печи.

Печь «голландка»

Строительство печи

Построенная печка на даче своими руками из кирпича, как уже было сказано выше, может не только отапливать помещение, но и служить плитой, на которой можно готовить пищу. Ниже мы рассмотрим строительство подобной конструкции, которая состоит из двух камер.

Нижняя топка является основной и служит для отопления помещения дачи. Верхняя же служит для приготовления пищи. В качестве верха плиты используется чугунный лист с конфорками.

Совет!
В продаже можно найти специальные листы для подобных печей, которые имеют одно-два круглых отверстия.

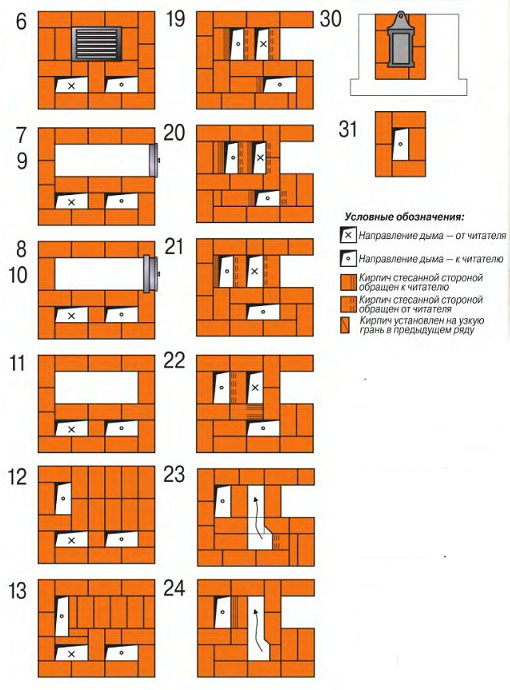

Схема кладки кирпича

Чертежи

Прежде чем приступить к строительству, нужно подготовить чертежи будущей печи. Надо сказать, что, не будучи специалистом, подготовить чертежи печи для дачи своими руками вряд ли получится. Поэтому лучше воспользоваться готовыми проектами, которые можно найти в интернете, в частности, некоторые из них имеются и на нашем строительном портале.

Также, можно обратиться за помощью в специализированные фирмы, которые могут подготовить проект печи в соответствии с индивидуальными требованиями. Подобными услугами имеет смысл воспользоваться в том случае, если вы хотите построить целый комплекс – русскую печь с барбекю, камином и пр.

При подготовке проекта следует сразу определиться, где именно будет строиться дачная печь своими руками, и сколько она будет занимать места. Поэтому на данном этапе понадобится план дачного дома, на котором следует изобразить печь со всеми размерами.

Печной кирпич

Материалы

Перед тем как сложить печь на даче своими руками,следует подготовить такой набор строительных материалов:

• Огнеупорный и печной полнотелый кирпич;
• Глина для раствора;
• Чугунная плита с конфорками;
• Чугунные дверцы для печи;
• Асбестовая либо металлическая труба длиной не менее 3 метров;
• Инструменты для кладки;
• Емкость для раствора;
• Ингредиенты для бетона – песок, цемент и щебень.

Фундамент для печи

Фундамент

Печка для дачи своими руками возводится обязательно на фундаменте. Поэтому в первую очередь необходимо подготовить бетонное основание. Для этого заливается плита соответствующего размера, поверхность которой должна быть идеально ровной.

Процесс заливки фундамента под дачную печь не отличается от выполнения обычной стяжки. Приступать к дальнейшей работе можно только после полного застывания бетона. На это обычно требуется 28 дней.

Кладка печи

Кладка

Печи и камины для дачи своими руками возводятся из специального печного кирпича. Камера топка выкладывается огнеупорным кирпичом. Перед тем как приступить к кладке, кирпичи надо замочить в воде на 5-6 часов.

Кладка осуществляет на глиняный раствор, который должен иметь консистенцию густой сметаны. Кирпич укладывается своими руками согласно схеме, приведенной выше.

Порядок работы такой:

• Кирпич надо намазать глиной и уложить на плиту;
• Таким способом укладывается первый ряд, при этом ровность укладки проверяется уровнем и отвесом. Шов между кирпичами должен составлять не более 3 миллиметров.
• Согласно схеме укладываются все последующие ряды кирпича. Параллельно с этим устанавливаются дверцы в обозначенных местах.
• После возведения кирпичной конструкции надо уложить чугунную плиту, замазав стык глиняным раствором. При необходимости плиту можно подрезать болгаркой.
• Завершающим этапом строительства печи является установка дымохода, который должен возвышаться над крышей не менее чем на метр. На нашем портале вы можете найти детальную информацию об устройстве данной конструкции.

Совет!
Если дачный участок не подключен к электричеству, обеспечить электроснабжение на время строительства поможет аренда — дизель генератора для дачи.

Вот, пожалуй, все основные этапы строительства. Если соблюдалась технология, то ремонт печи на даче своими руками понадобится не скоро.

Строительство камина

Строительство камина

Если не планируется использовать печь для приготовления пищи, имеет смысл построить камин. Данная конструкция проще, экономичней, к тому же обладает некоторыми своими достоинствами. Причем, можно приобрести готовую кассету (камеру сгорания), которую останется обложить кирпичом и подключить к дымоходу.

Строятся печи — камины для дачи своими руками, с использованием готовой камеры,следующим образом:

• Как и в случае с «голландкой», в первую очередь надо, как говорят строители, «вывести ноль», т.е. залить бетонную плиту, обеспечив при этом горизонтальный уровень.
• Далее в первые три ряда нужно заложить зольник и поддувало.
• Затем устанавливается кассета камина. Надо сказать, что данная конструкция весит в среднем около 90 килограмм, поэтому ее монтаж является тяжелым и весьма ответственным процессом.
• После установки камеры, вокруг не возводится кадка. Причем, кирпич должен скрыть все выступающие металлические части.
• Затем закрывается верхняя часть конструкции.
• В завершение работы, камера камина подключается к дымоходу. Трубу дымохода так же можно обложить кирпичом.

Напольный камин

Совет!
В последнее время среди дачников пользуются популярностью дачные дома из блок –контейнеров.
Для них следует использовать напольные камины, которые не требуют фундамент и обкладку кирпичом.

Вывод

Построить на даче самостоятельно печь не так сложно, как может показаться на первый взгляд. Однако, желательно иметь навыки кладки кирпича. В остальном же следует просто придерживаться приведенных выше рекомендаций.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное
Версия для печати

Статьи по теме

Все материалы по теме

все что вам нужно знать для строительства (86 фото)

  Школа рукоделия Хоббитания 🎨 |   Политика сайта |   Контакты

Автор: Школа рукоделия Хоббитания

Традиционную кирпичную печь все чаще предпочитают стальным и чугунным моделям. Большая теплоотдача, редкая топка и не обжигающий корпус, сохранение влажности в доме – эти неоспоримые преимущества делают ее востребованной и в наше время.

В числе многочисленных «плюсов» есть и несложная кладка, что позволяет каждому хозяину построить печь из кирпича своими руками.

Содержимое обзора:

Кирпичные печи в быту

Функциональность кирпичной печи не ограничивается лишь отоплением дома в холодное время или приготовлением пищи, так как в быту она может служить для копчения мяса и рыбы, поддержания жара в бане.

Также существуют и узконаправленные агрегаты, используемые для переплавки металлов, обжига керамики или глины, нагревания, закалки и цементирования металлических заготовок.

Наиболее популярны следующие виды печей:

Голландская или канальная последовательная печь отличается простой и компактной конструкцией, но меньшим коэффициентом полезного действия (всего 40%).

Оптимальной для бытового использования, отопления и приготовления пищи станет шведская печка, в числе достоинств которой и КПД в 60%, наличие специальной духовки и равномерное прогревание комнаты благодаря высокой конструкции. Однако построить такую печь для дома самостоятельно сможет только профессионал.

Сложная в кладке и служащая только в отопительных целях колпаковая печь обладает КПД более, чем в 71%, но требует особо тщательного ухода и частой топки.

Самый высокий полезный коэффициент на уровне в 80% имеет русская печь, выгодно отличаясь и внешней оригинальностью, и лежанкой, и позволяющей готовить русские национальные блюда топка. Такую печь можно сложить самостоятельно, если не отклоняться от схемы.

Стандартная печная конструкция

Внимательно изучив фото печей из кирпича, можно понять общее устройство их конструкции:

• Фундамент бывает монолитным или выложенным из кирпича, железобетонных блоков, защищает пол от нагрева и возгорания;
• Топка – камера, предназначенная для сгорания топлива и закрывающаяся дверцей;
• Решетка внизу топки именуется колосниковой и служит для проникновения к топливу воздуха;
• В вынимаемый зольник или поддувало через решетку попадает образующаяся зола;
• Созданные внутри печи каналы необходимы для прохождения по ним горячего воздуха, появляющегося в результате горения в топке и выходящего на улицу через дымоход.

Необходимые материалы

При возведении печи на разных стадиях будут задействованы несколько видов кирпичей (строительный, печной и шамотный) и растворов (цементно-песчаный и глиняный).

Для ровной укладки кирпичей и нанесения на них раствора также потребуются 3-4 мастерка различного вида, кирка, веревка, киянка, отвес, строительный уровень, правило, угольник, швабровка, метр, рулетка, расшивка и растворная лопата.

Общие рекомендации к кладке

Перед тем, как приступить к возведению печи, необходимо определиться с ее местоположением, видом конструкции, предназначением и размерами.

Правильному выбору и расчетам помогут следующие рекомендации:

• Печи, на кладку которой потребуется более 500 кирпичей, необходим фундамент, выступающий с каждой стороны более, чем на 5 см.
• Дымовая труба не должна соприкасаться с чердачными балками или другими деревянными элементами крыши.
• Покупая кирпич, следует обращать внимание на качество обжога, цельность и прочность материала.
• Перед кладкой кирпич вымачивается в растворе в течение нескольких минут. 5. Швы между кирпичами в камере сгорания топлива и зольнике составляют шириной до 10 см, в других областях – не менее 3 мм.
• Каждый новый ряд начинается с угловых кирпичей, ровность кладки которых проверяют уровнем или натянутыми по периметру веревками.
• Чтобы избежать трещин на поверхности печи, при кладке делаются перевязки.
• Между варочной поверхностью и кирпичной стенкой рекомендуется оставлять отверстие в несколько миллиметров.
• Плиточная или керамическая отделка позволит гармонично вписать печь в интерьер.

На заметку новичкам

При отсутствии достаточного строительного опыта, рекомендуется ни на шаг не отступать от схемы кладки печи.

Также необходимо придерживаться некоторых советов для новичков:

• Изначально ряд кирпичей выкладывается без раствора, выравнивается и потом перекладывается.
• Дверца зольника стандартно устанавливается на 3 ряд.
• Каждый кирпич тщательно очищается от пыли, песка или камней; при неудачной выкладке кирпича раствор снимается и наносится заново.

Умение класть печь поможет не только организовать качественное отопление в доме, но и возвести дровяную уличную печь или изящный камин в гостиной.

Основное правило – не отступать от чертежа и все делать ровно и крепко.

Фото печи из кирпича своими руками

Scroll Up

Adblock
detector

Простая печь-камин из кирпича своими руками, что нужно для кладки + чертежи фото | Сделай сам

САМЫЙ ПРОСТОЙ КАМИН «БЕЗ ПОДХОДОВ» СВОИМИ РУКАМИ

Соорудил небольшую печь-камин. Печь и камин он заложил независимо друг от друга, но у них общая труба. Никаких «наворотов» в конструкции печи нет – она трехходовая, с классической конструкцией топки и варочной камеры, поэтому порядок кладки печи не даю, а ограничиваюсь ее схема.

В этой статье я хочу рассказать о некоторых аспектах строительства печи-камина, на которые, на мой взгляд, стоит обратить внимание.

Строительство печи-камина я начал с закладки фундамента, как это принято в печном деле. По периметру она больше духовки, на 5 см с каждой стороны. Сначала вырыл яму глубиной 1 м, засыпал дно песком слоем 5-20 см, пролил водой и утрамбовал.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Затем выложил из кирпича колодец, а в него вместе с залитым бетоном уложил битый кирпич, арматуру и т.д. Поверх фундамента, на уровне отметка чистого пола, уложена гидроизоляция (фото 1). Потом подложил. Это первые ряды, которые являются основой всей печи-камина. Самое главное, считаю необходимым с помощью уровня, правила и рулетки измерить диагонали от 1-го ряда, чтобы не было перекосов при укладке (фото 2).

Ссылка по теме: Печь-камин своими руками (фото+порядовки)

Для кладки печи-камина необходимо:

1. кирпич Ш-8 — 200 шт.;
2. кирпич М-200 — 700 шт.;
3. плита двухкомфорочная — 1 шт.;
4. топочная дверца — 1 шт.;
5. дверца поддувала — 1 шт.;
6. дверца прочистная — 2 шт.;
7. решетка — 2 шт.;
8. песок — 0 м;

глина шамотная

9. — 20 кг;

глина красная

10. — 50 кг;

клей плиточный

11. – 2 пакетика;
12. плитка отделочная — 3 м2;

Уголок стальной

13. 50х50 мм;

Лента стальная

14. толщиной 5 мм.

Выкладывая топку, выдержал минимальные швы внутри топки, аккуратно установил топочную дверку, колосник и плиту (фото 3, 4, 5).

Особое внимание было уделено объединению каналов. Главное здесь – перевязка швов кладки. Если кирпичи не будут надежно связаны, это приведет к растрескиванию печи, что является пожароопасным. Выброс угарного газа через трещины может привести к ожогам людей. Поэтому разрез печной трубы при подсоединении ее к общей трубе с камином должен производиться специалистом.

Кладку камина на общее основание с печью я начал с боковых стен и кладку клал от них, не забывая, что камин имеет свои размеры и пропорции (фото 6). Например, высота портала зависит от его ширины. Дымовой зуб вырезал болгаркой.

Не менее важной деталью в конструкции камина считаю дымосборник. Если он будет неправильно разложен, то можно перечеркнуть всю ранее проделанную работу.

После того, как камин был заложен, я проверил его работу, а затем аккуратно, ряд за рядом, обложил камин отделочными плитками. Необходимо помнить, что камин часто является центром внимания в интерьере комнаты.

1. По уровню чистого пола уложил гидроизоляцию рубероида минимум в 2 слоя. И Он вел Работу, используя уровень, рулетку, отвес и правило.
2. Все духовки были установлены с тепловыми зазорами.
3. Перекрытие варочной камеры выполнено с помощью металлического уголка.
4. Дверцы для чистки помогают проводить профилактику при эксплуатации печи. Я клал камин без перевязки с кладкой печи.

ЧЕРТЕЖ КАМИНА

Ссылка по теме: Печь-камин с подтоплением своими руками — фото и заказы

Кирпичная печь для дома своими руками. Почти как камин.

Посмотреть это видео на YouTube

Кладка печи-камина со стеклянной дверцей. (20 тр.)

Посмотреть это видео на YouTube

© Автор: М. ЕМЕЛЬЯНОВ. Москва.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Деревенская печь своими руками — фото и схема | Сделай сам

Содержание ✓

• ✓ Деревенская печь — шаг за шагом
• ✓ Диаграмма печи
• ✓ Деревня Голландия их собственных рук — видео

Иногда хочет вернуться к детству и ощущение тепло и грандиозной руки. запах горячих пирожков.

А как уютно и нарядно на бабушкиной кухне!

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

У каждого предмета есть свое место. У стены — все необходимое для выпечки хлеба: полено из дров, полки для посуды, большой стол и, конечно же, деревенская печь.

Прежде всего, необходимо выбрать правильный материал. Для строительства печи подходят кирпичи из огнеупорных материалов, выдерживающих высокие температуры (до 1580°С): они быстро нагреваются и быстро отдают тепло. Такие кирпичи могут иметь как правильную, так и нестандартную форму. Участок для установки посуды лучше всего выложить плоским кирпичом разного размера, а для изготовления куполообразной арки использовать кирпич трапециевидного сечения.

Диаметр основания должен превышать размер духовки на 10-15 см. Отверстие последней должно быть на высоте 120 см, чтобы можно было следить за приготовлением блюд.

Смотрите также: Русская печь своими руками — вариант 2: чертежи и фото

ДЕРЕВЕНСКАЯ ПЕЧЬ — ПОШАГОВО

1. Прежде чем приступить к подготовке фундамента, внимательно изучите схему. Забетонируйте или вымостите ровную площадку под топку. Между основанием будущей печи и самой площадкой уложить изолирующий слой из глины или битого стекла, смешанного с песком или огнеупорным раствором. Выложить печное пространство огнеупорным кирпичом, укладывая его рядами на теплоизоляционный мат. Старайтесь, чтобы между кирпичами не было зазоров, а поверхность печи была идеально ровной, так как малейший уклон затрудняет приготовление пищи.

2. Сделать опорное основание для купольного свода, внутри которого будет топочная печь. Для этого разбейте кирпичи поперек и расположите их рядом так, чтобы получился круг необходимого диаметра. При этом неровные края следует подвернуть внутрь к кругу.

3. Для возведения каменного свода печи сначала установите на опорное основание деревянный полукруг (круг), соответствующий по форме и размерам проему печи. Перед приготовлением оставьте небольшой выступ, который будет служить подставкой для посуды.

4. Из влажного песка и глины изготовьте временную форму для купольного свода, которую затем можно будет легко снять. Закройте форму кирпичами, оставив отверстие для дымохода, через которое будет выходить дым. Старайтесь придавать каждому ряду кирпичной кладки нужный наклон, чтобы они плотно облегали округлую форму свода. Последние ряды должны располагаться почти перпендикулярно опорному основанию, а последний кирпич (замок свода) располагаться непосредственно над центром закругленного основания печи, между кирпичами последнего ряда. После того, как все кирпичи будут соединены между собой смесью нежирной глины и песка, удалите временную форму из сыпучих материалов.

СХЕМА ПЕЧИ

1. Дымоход; 2. Изоляционный материал; 3. Кирпич огнеупорный; 4. Изоляционный слой; 5. Железобетонное основание
