Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение.  Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Свернуть

• О конструкции
• Инструменты
• Советы по работе
• Процесс кладки и порядовка
• О дымоходе
• Вывод

Вода в баке выполняет двойную функцию. Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

• молоток-кирочка,
• специальный мастерок,
• киянка,
• уровень,
• рулетка,
• строительный шнур,
• отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты – отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги. Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное.  Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 – 2 мм.

к содержанию ↑

Процесс кладки и порядовка

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе – правильно подобрать компоненты.  Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

• 1 ряд. Сплошной ряд, ложится на слой гидроизоляции на нулевом слое фундамента.
• 2 ряд. Начинаем выкладывать колодцы для поддувала и прочистной двери. Дверцы закрепляем с помощью проволочных усов.
• 3-4 ряды. Крепим поддувало согласно схеме.
• 5 ряд. На этом ряду укладываются колосники. Решетка должна лежать с зазором, чтобы при расширении не повредить конструкцию.
• 6-8 ряды. Устанавливается дверь топочного отсека и емкость для воды. Бачок обматывается асбестовой лентой. Дверку фиксируют проволокой.
• 9-13 ряды. Этими рядами набираем высоту и закрываем водяную емкость. После завершения укладывается чугунная плита. Это перекрытие служит для разделения топочной и дымоходной частей. На плиту монтируется емкость для камней.
• 14-15 ряды. Выполняется переход к сужению печи.
• 16-21 ряды. Выкладывается вентиляционный канал. В 18 ряду ставится задвижка.

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным  проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

• вверх, через кровельные листы;
• в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

Печь в баню с баком своими руками с чертежами

 Баня без печки просто не может быть, также как и банная печь без бака. А это значит, что любой кто будет делать, строить баню своими руками обязательно столкнется с тем, что ему придется выбирать и рассматривать какой-либо вариант печки с баком под горячую воду. И наша статья как призвана в какой-то степени облегчить эти терзания на счет выбора. То есть мы предложим несколько вариантов печек с баком на ваш выбор. А что уж действительно выбрать, это решать только вам.

 В статье будет приведена общая информация о возможный вариантах печек. То есть представлен общий вид, а также для некоторых случаев приведены размеры для сборочного чертежа. В принципе даже такой информации хватит для того, чтобы определиться с выбором, взвесить все за и против и в итоге начать делать печь. Что же, давайте рассмотрим каждый из возможных вариантов печи с баком, с комментариями.

Первый вариант предполагает монтаж над плитой бака и каменки. То есть все выполняется по самой что не есть классической схеме. Вверху установлен бак с крышкой, ближе к передку печки и позади каменка. Заметьте, что сама труба идет через бак, что в известной степени способно повысить теплоотдачу в воду и нагревать эту самую воду более эффективно. Ну а в каменку должны быть засыпаны камни.

Второй вариант можно сказать является вариацией первого. Здесь бак выполнен прямо по центру печи. Такая вариация печки предполагает, что каменки будет за дверкой впереди. Открыл дверку и плеснул воды. Перегородку 2 лучше выполнить глухую, дабы вода не попадала в печную топку.

Третий вариант представлен схематично. Предполагается как бы два отсека для печи. В первом греется вода, во втором каменка. Такой вариант будет уместен если необходимо разнести эти две опции между собой.

Еще два варианта представлено на следующей картинке. В первом случае бак находится на самом верху. Во втором случае бак встроен сбоку.

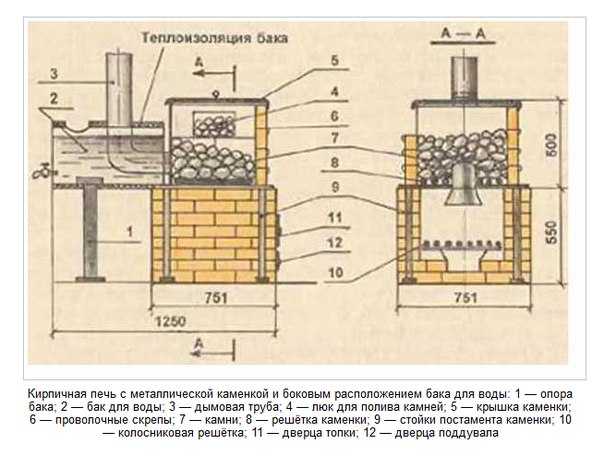

Неплохой вариант печки с баком, когда бак установлен сбоку у печи. При этом внизу имеется кран для спуска воды. Бак можно сделать по одной стенке или по двум. А быть может кто-то сделает бак даже вокруг печи.

Вариантов как вы видите много. Получивший популярность из за того, что здесь все можно купить. Покупается бак труба, который и насаживается на дымоход, то есть на печь, а потом от него идет дымоход вверх.

Ну и еще один весьма интересный вариант, когда бак ставится отдельно от печи. Замечателен этот вариант тем, что его можно использовать для печи которая первоначально вовсе была приспособлена не для бани. Кроме того, бак можно поставить поодаль от печки, что тоже большой плюс.

Мы скажем больше. Этот вариант со всеми подробностями рассмотрен у нас на сайте и вы можете посмотреть как и что делать с пошаговыми фото и подробными пояснениями. «Банная печь с баком».
 Что же, нам осталось еще раз повторить, что выбор остается за вами. И второе, о чем просто необходимо сказать, так это о том, что печку, по крайней мере бак, лучше делать из нержавейки. Ведь бак из «черного» железа будет сильно коррозировать, особенно во время нагрева и кипения воды, а значит вода будет грязная и мутная. Сами понимаете как не приятно мыться будет такой водой. Вот собственно и вся информация. С легким паром!

• Вперёд

Сделать водонагреватель на дровах – Новости Матери-Земли

Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.

Три года назад мы сидели в наших каютах, думая, как мы могли бы удовлетворить нашу зависимость от горячих ванн и душей, не платя по смешным ценам за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали альтернативную энергетическую систему, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам выдерживать эти горячие ванны. Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.

Основы водонагревателя на дровяной печи

Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), расположенный над газовой или электрической горелкой. . Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

На рис. 2 такой обычный водонагреватель сравнивается с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, хранящейся в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.

Горячая вода… На ночь!

Сколько времени потребуется, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером в вашей печи затопили огонь, то на следующее утро, когда вы проснетесь, у вас все равно будет столько горячей воды, сколько вам нужно (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.

Перво-наперво: резервуар для хранения

Первое, что вам нужно, прежде чем вы сможете установить собственную систему, конечно же, резервуар для хранения. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы вскоре обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели. Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен герметичный бак и, по крайней мере, относительно без ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.

Танк: Местоположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить резервуар для воды от печи: вы можете отодвигать резервуар на два фута от дровяной горелки на каждый фут, который Y выше W.

Резервуар: Изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.

Один из способов добиться этого — [A] связать весь водонагреватель — верхнюю, нижнюю и боковые части — стекловолокном от четырех до шести дюймов, [B] обернуть одеялом (или листом) бак, облицованный стекловолокном, и [C] сшейте края одеяла (или простыни) вместе. Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.

В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.

Переходник для бака-накопителя

Если бы вы подавали горячую воду из змеевика дымохода Blazing Showers прямо в верхнюю часть бака-накопителя, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в верхней части бака-накопителя. высшая точка системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.

Как показано на рис. 4, наш переходник в сборе навинчивается на выпускную трубу горячей воды в верхней части бака-накопителя, что позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится. к кранам. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)

Водонагреватель с топкой

Наш водонагреватель с топкой работает точно так же, как и модель с дымоходом, за исключением того, что нагревательный змеевик установлен в топке печи, а не в дымоходе. Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым из трубы, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.

Солнечное водонагревание

Всего за пару модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для производства горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год. А так как солнечная часть системы нуждается в работе только в самую жаркую погоду, то сам коллектор может быть довольно простым, малотехнологичным устройством. Следующим летом мы намерены вывести на рынок наш супер-простой солнечный коллектор «солнечный день».

Это природный

Горячая вода, нагретая отработанным теплом дровяной печи, является естественным. И это экономично! (Только подумайте: больше не нужно платить по счетам за горячую воду, и вы можете получать от 10 до 25 долларов в месяц!) торт . . . и добавленная самодостаточность — глазурь. Проверьте совместимость с этой таблицей различных типов дровяных печей.

Первоначально опубликовано как «The Blazing Showers Stovepipe Water Heater» в ноябре/декабре 1976 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.

Мы построили самодельную систему горячего водоснабжения с дровяной печью для внутреннего нагрева воды – Новости Матери-Земли

, автор Кайл Исаксен вода между ними.

В течение многих лет мы экспериментировали с различными способами нагрева воды с помощью нашей дровяной печи. Сначала у нас была небольшая дровяная печь, в которую я вставил медную трубу из старой металлической коробки из-под раствора, которую купил в армейском магазине излишков. Он вмещал около 8 галлонов воды и отлично работал как автономная система для купания наших маленьких детей, а также давал достаточно воды, чтобы можно было облиться во время душа. После того, как мы построили наш мини-каменный нагреватель, мы переключились на нагрев воды в больших кастрюлях на нашей большой варочной панели, а горячую воду мы налили в лейку, установленную в нашем душе. Эта установка обеспечивала около 11/2 галлонов горячей воды. Некоторое время это работало нормально, но, как и многие вещи, которые меняются, когда ваши дети становятся подростками, нам потребовалось обновление, чтобы поддерживать гигиену и моральный дух в нашей городской усадьбе.

В гостях у друзей, которые десятилетиями жили без электричества, я заметил их термосифонную систему нагрева воды на дровах. Я узнал об этом несколько лет назад, но никогда не видел воочию. Возможность увидеть систему и поговорить о ее функциональности с ее пользователями имеет огромное значение для того, возьмусь ли я за проект, особенно за тот, который связан с водопроводом и отоплением. После того, как я обсудил детали проекта с друзьями, я почувствовал себя уверенно, попробовав его сам.

Сборка системы

Подобно нашему солнечному душе под открытым небом, эта система использует эффект термосифона, при котором холодная вода начинается в нижней точке, а затем нагревается, что заставляет ее подниматься, создавая круговой поток без каких-либо насосов. или вода под давлением.

Я начал с того, что купил у соседа подержанный 30-галлонный водонагреватель. Он старый, но без утечек. Подержанные водонагреватели для этого типа проекта, как правило, достаточно легко найти. Пока они не протекают, не имеет значения, вышел ли из строя нагревательный элемент. Тот, который я нашел, был для пропана, но раньше я использовал старые электрические и газовые водонагреватели. Затем я построил приподнятую платформу в шкафу с водонагревателем, чтобы бак располагался выше нашей плиты. Размещение его над плитой было необходимо, потому что он не будет работать, если бак не выше источника тепла. К счастью, этот шкаф находится всего в паре футов от нашей плиты. Оттуда оставалось только прокачать бак.

Типичный водонагреватель имеет четыре порта: один для входа холодной воды, один для выхода горячей воды, клапан сброса давления и слив. Трубопроводы холодной и горячей воды расположены в верхней части водонагревателя. Холодная вода поступает сверху; перемещается на дно бака, где нагревается нагревательным элементом; а затем поднимается к выходу горячей воды, откуда она направляется в раковины и душевые или возвращается обратно в бак. Клапан сброса давления, расположенный на верхней стороне нагревателя, сбрасывает давление в случае, если температура внутри бака становится слишком высокой. От этого предохранительного клапана обычно идет труба из ХПВХ, которая идет к дренажной зоне под домом или вдали от него. В нижней части водонагревателя находится дренажный клапан, позволяющий при необходимости опорожнить бак. Все эти порты обычно имеют размер ¾ дюйма.

В нашей системе дровяной печи я оставил отверстия для холодной и горячей воды на прежних местах в верхней части водонагревателя, и они выполняют свои первоначальные функции: подача холодной и горячей воды в бак и из него. Затем я добавил Т-образный соединитель к дренажному отверстию, чтобы был один выход для дренажного клапана, чтобы он работал в обычном режиме, а другой — для трубы, по которой холодная вода поступает в дровяную печь. Я также добавил Т-образный соединитель к предохранительному клапану, чтобы один выход поддерживал работу предохранительного клапана, а другой работал как возврат горячей воды из дровяной печи.

Я сократил ¾-дюймовые фитинги на резервуаре до ½ дюйма, чтобы использовать готовые гибкие медные трубки для подачи воды из резервуара через стену с книжными полками в нашу дровяную печь. Первая водогрейная система, которую мы построили, предназначалась для нашего мини-каменного нагревателя, и я использовал медные трубы на всем пути через кирпичную стену печи во вторичную топочную камеру, где вода нагревалась в трубах, и обратно из каменной кладки. нагреватель в большом контуре. С тех пор мы перешли на стандартную дровяную печь, поэтому я купил ¾-дюймовый змеевик Thermo-Bilt из нержавеющей стали вместо использования медных трубок в камере сгорания. Я выбрал изделие из стали, потому что не думаю, что медь выдержала бы испытание в основной камере сгорания дровяной печи. Thermo-Bilt производит рулоны различных размеров. Наш самый маленький — одиночный 18-дюймовый U-образный изгиб, который крепится вдоль внутренней боковой стенки нашей печи. Концы змеевика снабжены резьбой, и компания Thermo-Bilt включила в комплект поставки все необходимое для монтажа оборудование, даже сверло для вырезания двух отверстий в стенках печи и новый клапан сброса давления.

Катушку было легко установить. Я просверлил два отверстия в задней части нашей печи (вы можете сделать сбоку, если ваша ориентация отличается), вставил змеевик в отверстия, прикрепил его с помощью прилагаемых гаек и шайб, а затем подключил его к резервуару для воды. В итоге я перешел на трубы PEX для некоторых трубок системы, поэтому я добавил два 6-дюймовых металлических ниппеля к концам змеевика, чтобы держать пластиковый PEX дальше от тепла печи.

Хоумран с горячей водой

Нам нравится эта система! Всего за полчаса работы у нас более чем достаточно горячей воды для роскошного душа. Когда холодно и наш огонь горит дольше, у нас есть горячая вода в течение всего дня. В дни, когда у нас есть огонь на пару часов утром, мы обнаружили, что вода все еще достаточно горячая, чтобы принять душ или два ближе к вечеру. Для нашего простого образа жизни, который включает в себя двух мальчиков-подростков, это фантастическое улучшение качества нашей жизни. И, конечно же, приятно отапливать дом и получать горячую воду одновременно, используя древесину — оригинальный источник возобновляемой энергии.
