Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Содержание

1. Из кирпича
2. Видео: кладка каменки 3×3,5 кирпича
3. Чертежи
4. Металлическая печка
5. Видео: изготовление металлической печи для бани поэтапно
6. Чертежи и схемы металлических печей

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³ парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

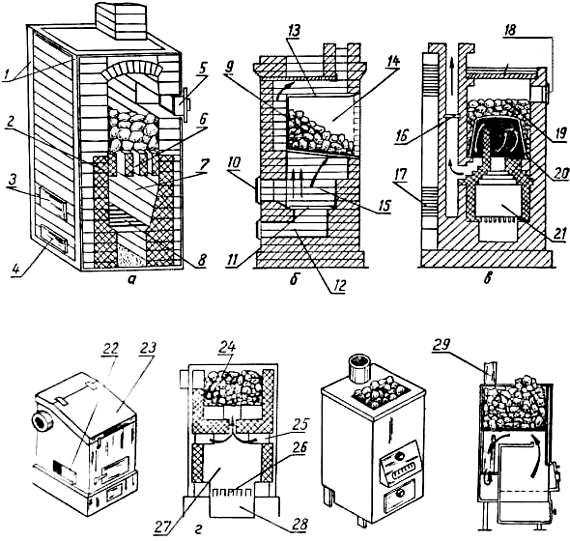

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

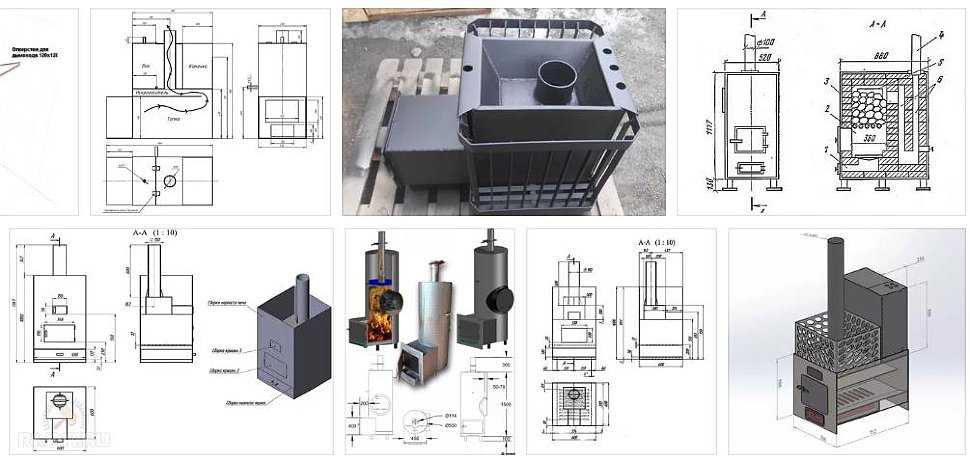

Чертежи и схемы металлических печей

Устройство котла для бани

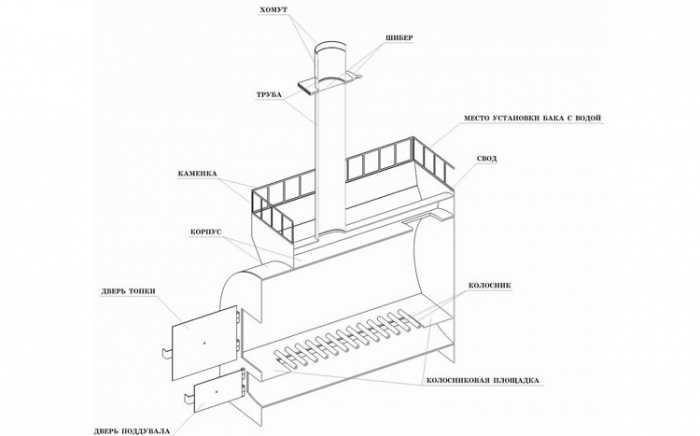

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

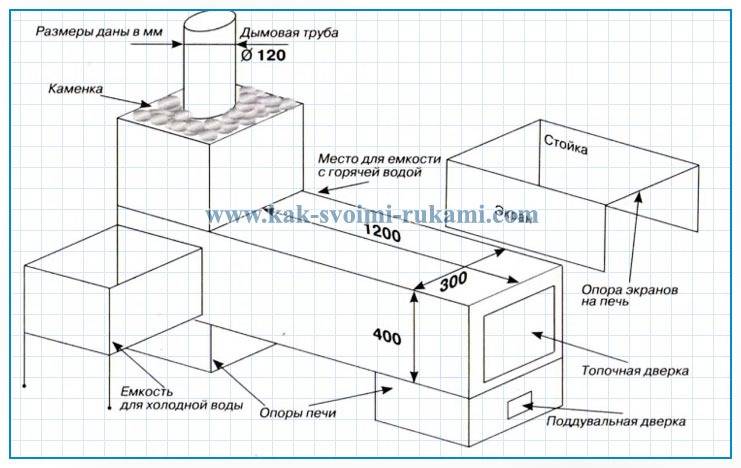

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

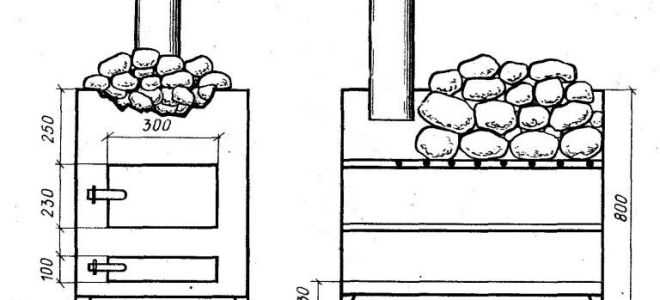

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь

Помогла ли вам статья?

Печи для бани с баком для воды своими руками: делаем без особых усилий

Наверное, каждый житель России знает о пользе бани и хотя бы раз в жизни посещал это заведение. Построить баньку своими руками – достаточно сложное дело, ведь необходимо знать, как возводятся те или иные узлы, перекрытия и другие элементы конструкции. Но даже хорошо построенная баня не гарантирует стопроцентного успеха, ведь результат, во многом, зависит еще и от топки.

Схема печи с баком для воды из железной бочки.

Для того чтобы выложить каменную или кирпичную печь, необходимо владеть знаниями и «набитой рукой» печника. Поэтому, если выбор остановился на данной конструкции, лучше обратиться за помощью к мастерам-печникам. Есть и другой ви
Иметь небольшую баню на своем участке в наше время – совершенно нормальное явление.

Печь в бане

Схема монтажа теплообменника.

Маленькие ванные комнаты в квартирах или городские парные соответствуют запросам далеко не каждого человека. В то же время, наверное, нет любителя попариться, который был бы против сделать это в настоящей русской баньке, наполненной ароматом дерева и горячим паром.

В старину никто не смущался того, что дрова были единственным топливом, которое требовалось, чтобы растопить баню, как и не гонялся за дополнительными процедурами по типу современных SPA-методик.

Любой, у кого на даче есть простенькая, но уютная и добротная банька, подтвердит, что такая подарит гораздо больше удовольствия, экономии и оздоровительного эффекта, чем дорогие салоны. Поэтому, если баню вы построили и тем более если сделали это своими руками, то и обустроить ее, сделав и установив дровяную печь самостоятельно, вам по силам.

Вернуться к оглавлению

Простой и бюджетный вариант дровяных печей для бани

Дровяная печь-каменка для бани «Сибирь».

Чтобы устанавливать дровяные печи, не помешает доля определенных технических знаний и навыков, и обычно за это берутся те, кто уже успел набить руку на столярном и слесарном деле. Однако мы поможем вам получить такие знания, которые избавят вас от необходимости втридорога покупать готовые печи. Существуют вполне доступные материалы, позволяющие сооружать простые и надежные дровяные печи для бани своими руками.

Дровяные печи в этом случае обычно изготавливаются из металла и могут монтироваться очень быстро. Они годны для помещений любого размера, но требуют соблюдения правил пожарной безопасности. Кроме того, дровяные печи обязательно должны иметь герметичный корпус, чтобы уберечь посетителей бани от угарного газа.

Для бани наиболее хорош вариант самодельной металлической дровяной печи, изготовленной из трубы и бочки. Но в первую очередь нужно изучить процесс сварки такой печи и продумать, где она будет располагаться. Подобные дровяные металлические печи для бани состоят из поддувала, топки, каменки, дверцы, пробкового крана, бака для воды, дымовой трубы, кирпичной трубы и площадки для нее, задвижки, крышки с ручкой, решетки из прутов арматуры, стальной пластины, колосника, «ушек» и стальной муфты в виде кольца.

Также необходимо предусмотреть окно для прохождения дымовой трубы.

Вернуться к оглавлению

Этапы сборки дровяных металлических печей для бани

Процесс сооружения дровяной металлической печи для бани не отличается большой сложностью, а все необходимые комплектующие вы сможете найти практически в любом строительном магазине. Дровяные печи изготавливаются в несколько этапов.

Вернуться к оглавлению

Этап I: готовим детали для будущей печи

1. Берем трубу 1,5 метра длиной и 0,5 метра толщиной. Вырезаем детали, необходимые для изготовления дровяных печей для бани. Толщина металлического слоя каждой детали должна быть не менее 1 см.
2. Разрезаем трубу на части длиной 60 см (для бака) и 90 см (для установки каменки и топки).

Вернуться к оглавлению

Этап II: делаем из трубы печь

1. Конструкция печи с баком.

   Вырезаем для каменки отверстие 20*5 см внизу трубы, которое будет служить поддувалом.

2. Над отверстием привариваем круглую стальную пластину. Толщина ее должна быть не менее12 мм.
3. Подготавливаем часть металла и для того, чтобы разместить колосник в поддувале.
4. Для закрепления колосника привариваем 4 «ушка».
5. Вырезаем нишу для топки. Из остатков трубы, металлического сегмента 25*30 см, изготавливаем дверцу топки, которая вешается на петлях или крючках. Не забываем, что нужно приделать и защелку.
6. Над топкой привариваем будущую каменку – фрагмент трубы длиной примерно 35 см. Между днищем и верхом каменки должно быть расстояние не менее 10 см. Завариваем заднюю стенку трубы и делаем дверцу размером не больше 30 см.
7. Каменка до половины заполняется крупной округлой галькой, если же ее нет – электрическими изоляторами. Затем привариваем стальной прут, чтобы содержимое каменки не высыпалось.
8. В верхней части сооруженной печи крепим муфту толщиной 5 мм и шириной не менее 50 мм, которую мы сделали ранее из стальной шины. Часть детали приваривается к печному корпусу, а выступающая над печью другая половина муфты послужит для монтажа бака.

Вернуться к оглавлению

Этап III: монтируем бак

1. Снизу к торцевой части бака для горячей воды привариваем стальной круг толщиной 8 мм или более. Предварительно вырезаем в нем отверстие диаметром 12-15 см для дымовой трубы, которая смещается к его задней стенке. Привариваем к днищу бака нижнюю часть дымовой трубы, чтобы вода не протекала в топку.
2. Затем вышеупомянутым стальным полукругом закрываем верхнюю часть бака для горячей воды. Дымовую трубу привариваем к отверстию стального круга, после чего в верхней части бака останется отверстие для залива воды. Чтобы закрывать горловину, требуется изготовить крышку с ручкой.
3. На расстоянии 35 см от бака привариваем стальную площадку со стороной 30 см, которая потом будет использована, чтобы присоединить кирпичную трубу с задвижкой, имеющую выход на крыше. Далее привариваем кран с вентилем напротив отверстия, в которое заливается вода, внизу бака.

Чертёж печи для бани с металлическим баком для воды.

Вернуться к оглавлению

Этап IV: устанавливаем дровяную печь для бани

1. Размещая дверцы топки, следует направлять их в сторону двери, а дверцы каменки – по диагонали, в сторону противоположного угла бани.
2. Прежде чем устанавливать дровяные печи из металла, следует иметь в виду, что к тому моменту мы должны подготовить бетонный фундамент от 20 до 30 см высотой. На этот фундамент следует уложить огнеупорные кирпичи в два ряда и скрепить их раствором глины.
3. Площадка под печь должна иметь размеры 70*70 см. Ее высота, как и расстояние от печи до ближайшей стены, должна быть не менее 20 см.
4. Делаем двенадцатисантиметровое утолщение в кирпичной кладке, там, где печная труба будет выходить наружу. Деревянные перекрытия следует покрыть теплоизоляцией, состоящей из асбеста, войлока или картона, и обработать их глиняным раствором. Отрезок трубы, находящийся между крышей и потолком, нужно покрыть штукатуркой, а затем – известью. Над крышей кладка трубы должна быть не ниже 0,5 метра.
5. В случае если баня сделана не из кирпичной кладки, а из дерева, то, по правилам пожарной безопасности, металлические дровяные печи в таких банях обкладываются кирпичом. Получившаяся облицовка составит приблизительно 1,2 метра в высоту, а толщина кладки в обе стороны печи должна получиться около 80 см.

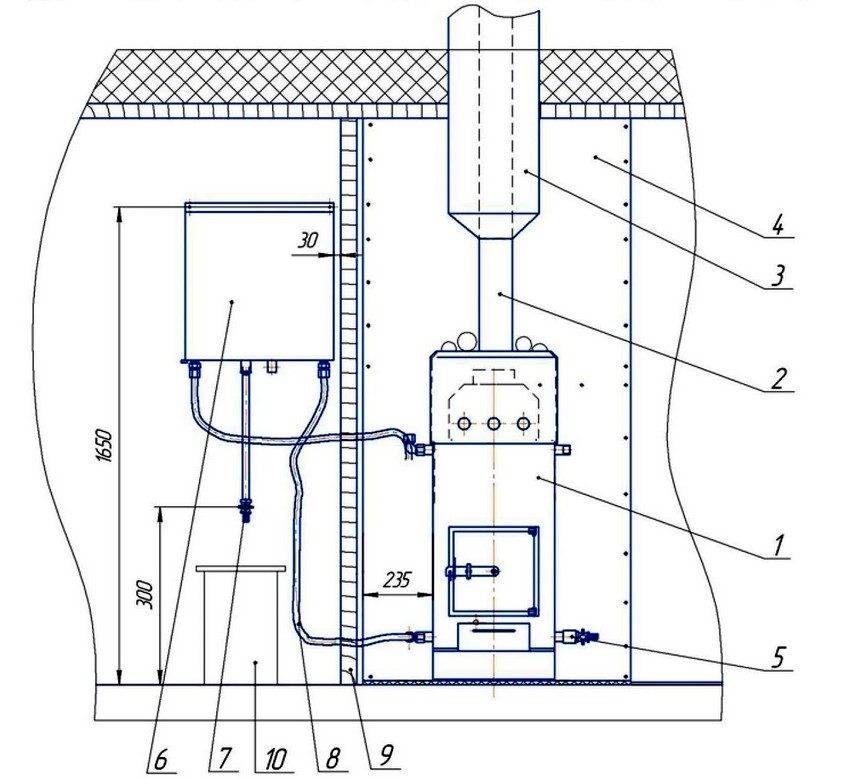

Схема подключения бака для воды с контуром в печи: 1- емкость для воды; 2- топливник; 3- контур.

Конечно, установку дровяной печи для бани можно доверить профессионалам, знакомым с каждой тонкостью технологии их конструирования и монтажа и способным сразу определить, насколько добротно сделана печь. Но порой пригласить такого специалиста нет возможности, да и денег на такие работы чаще всего в обрез. Но имея под рукой приведенную выше инструкцию, описывающую, как возводятся дровяные печи из металла, и следуя всем ее указаниям, вы сможете самостоятельно сделать такую дровяную печь.

Испытывать ее в первый раз нужно, не задаваясь целью попариться, будучи готовым к тому, что что-то может пойти не так и что-то надо будет поправить. А если первое испытание пройдет успешно, то во второй раз вы уже сможете насладиться творением рук своих и пригласить попариться в своей баньке родственников и друзей.

Их существует огромное множество, они производятся многими фирмами, завозятся из-за границы и конструируются авантюристами. Благодаря несложной конструкции и дешевизне расходных материалов металлические печи можно изготавливать своими руками.

Для этого необходимо придерживаться простых правил, иметь чертежи и следовать этапам строительства.

Вернуться к оглавлению

Изготовление топки бани с баком своими руками

Схема сборки металлической печи

Ни один газовый, угольный или электрический котел не даст того тепла, которое получается от сгорания дров. Настоящие ценители русской бани отдают предпочтение исключительно печкам на дровах. Чтобы в бане была нужная температура и влажность, топка должна быть правильной формы и конструкции.

Если рассматривать металлические печи, которые можно сконструировать своими руками, то они бывают вертикальные и горизонтальные. Для того чтобы изготовить топку с горизонтальным расположением, за основу конструкции принято использовать емкость с баком, а для вертикального – металлическую трубу большого диаметра. Трубы более устойчивы к высоким температурам и не так сильно подвержены выгоранию, как печка с баком.

Для начала необходимо найти трубу из металла. Она должна быть большого диаметра, толщиной от 5 до 15 мм и длиной около двух метров. Далее трубу необходимо разрезать на части, примерно 600 мм уйдет на изготовление бака и около метра понадобится для топки.

Обратите внимание, что из остатков можно изготовить дверцы, ручки и другие принадлежности.

В той части трубы, которая предназначена для изготовления топки печки, нужно вырезать два отверстия для поддувала и топки.

Для поддувала можно вырезать отверстие 50х200 мм, а для топки необходимо такое отверстие, чтобы можно было легко просовывать дрова, примерно 200х300 мм. Над поддувалом, внутри трубы, необходимо приварить металлическую пластину или уголок, который будет держать колосники.

Их продают в спаянном виде и поштучно. Лучше остановить свой выбор на втором варианте, потому как одинарные колосники более надежные и не прогорают длительное время.

Также необходимо обратить внимание на толщину пластины, на которой будут держаться колосники, она должна быть не менее 12 мм. Дверцы для поддувала и топки можно изготовить из остатков трубы своими руками или приобрести готовые образцы.

Вернуться к оглавлению

Изготовление бани-каменки

Над топкой приваривается пластина с вырезом, на нее будут установлены металлически бруски 10х10 мм под каменку.

Также можно купить спаянные колосники и установить их аналогично колосникам для топки. Далее устанавливается труба для каменки, она должна быть не менее 100 мм в высоту.

В отделении для каменки необходимо вырезать отверстие для дверцы размером 250х300 мм. Дверца каменки должна быть расположена в парилке, а топка – напротив входа.

После проделанной работы следует наполнить каменку специальными камнями. Для бани идеально подходят такие камни, как диабаз, талькохлорит, жадеит, малиновый кварцит и вулканит. При самостоятельном выборе камней нужно проследить, чтобы в их состав не входила слюда, так как при нагреве такие камни выделяют токсические вещества.

Не рекомендуют использовать гранит из-за того, что он быстро крошится. Камни по своей структуре должны быть мелкокристаллическими, желательно округлой формы и природного происхождения.

http://www.pogreemsya.ru/youtu.be/FZhT0Jh7SJg

Вернуться к оглавлению

Бак для воды

Практически всегда металлические печи комплектуют баком для подогрева воды. Для этого нужно приварить на каменку металлическую пластину. В ней необходимо проделать вырез для дымоходной трубы и приварить бак для воды и сам дымоход. Бак для воды изготавливается из той же трубы, что и топка.

Сверху бак с водой нужно накрывать крышкой, ее можно изготовить из остатков материала, а сбоку приваривается краник для пуска горячей воды. Если дымоходная труба будет обкладываться кирпичом, то конструкция бака для воды должна соответствовать требуемым параметрам.

Следует помнить, что отверстие для трубы должно находиться как можно ближе к задней стенке печи. Для верности, перед тем как монтировать бак бани своими руками, предварительно стоит поискать чертежи подобных конструкций.

Вернуться к оглавлению

Установка печи бани своими руками

Самым первым этапом при установке металлической печи является устройство фундамента. Для этого нужно использовать огнеупорный кирпич и бетонный раствор. Желательно выложить несколько рядов кладки из кирпича.

Следует помнить, что если печка не будет обкладываться кирпичом, то ее расстояние от стены должно быть не менее одного метра.

После того как фундамент застынет, на него устанавливается металлическая печка. Также необходимо учесть, что если баня находится обособленно от дома и подвержена перепадам температур, то фундамент следует сделать более прочным и морозостойким.

http://www.pogreemsya.ru/www.youtube.com/watch?v=MBJmlDTlJho

Вернуться к оглавлению

Готовая печь с баком для воды

Если печка не обложена кирпичом и находится поблизости от стены, то необходимо ту часть стенки укрыть фольгой. Она будет играть роль дополнительного теплоотражателя. Такие меры предосторожности не нужны для печей, обложенных камнем.

Важно знать, что высота кирпичной кладки для обшивки металлической печи не должна превышать 120 мм, а в ширину быть не больше 80 мм. В противном случае кирпич будет слишком долго прогреваться.

http://www.pogreemsya.ru/www.youtube.com/watch?v=k6swnMTBrFc

Совет! Для собственной безопасности и комфорта во время эксплуатации внутреннюю сторону дверец топки и поддувала можно обложить листами асбеста. Он не даст нагреться металлическим ручкам до высоких температур и таким образом убережет руки от ожогов.

Напоследок необходимо сказать, что данная конструкция печи, чертежи которой не трудно найти на нашем сайте, предназначена исключительно для бани или сауны. Она не подойдет для обогрева дома или дачи, для этого используют печи совершенно других конструкций.

Чертежи водонагревателя для дровяной печи «Сделай сам» – Новости Матери-Земли

Следуйте этим советам, чтобы сконструировать комплект для нагрева водяного змеевика на дровяной печи и сэкономить на счетах за коммунальные услуги. Включает в себя схему и схемы водонагревателя на дровах, которые вы можете установить в своем собственном доме.

Одним из преимуществ отопления на дровах является разнообразие потребностей, которые может удовлетворить одна печь. Помимо того, что дровяник согревает нас, он может приготовить ужин, высушить одежду и поджарить остывшие пальцы ног. Но разве не было бы здорово, если бы этот черный ящик еще и привлекал горячую ванну?

На самом деле в бытовом водяном нагреве на дровах нет ничего нового. . . многие кухонные плиты имели приспособления для резервуаров для воды более века назад. Появление «герметичных» дровяных горелок и систем подачи воды под давлением оставило на обочине большинство этих старых методов периодического нагрева, и были разработаны новые методы, основанные на закрытой циркуляции.

Водяное отопление Modern Woodstove

В большинстве насадок для нагрева воды используются теплообменники, которые устанавливаются внутри топки или дымохода прибора. Лучшие коммерческие образцы этого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить горячей водой всю семью. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны быть испытаны под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления. Как следствие, качественные внутренние теплообменники имеют довольно высокую цену. Самодельные внутренние устройства , с другой стороны, приобрели неприятную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: Отвод Btu непосредственно от огня (с теплообменником топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (топкой или дымоходным теплообменником), может произойти накопление большого количества креозота. Несомненно, нет необходимости упоминать, что сочетание пожара в дымоходе и внутреннего теплообменника, заполненного водой, может привести к катастрофе.

Чертежи водонагревателя для дровяной печи

Признавая тот факт, что не существует безвозмездной трапезы в полдень, мы выбрали консервативный подход к разработке собственного водонагревателя для дровяной печи. Вместо случайного размещения теплообменника внутри нагревателя или дымовой трубы мы прикрепили его снаружи топки. Приняв этот подход, мы избежали каких-либо серьезных модификаций нагревателя, который поддерживает сертификацию Лаборатории андеррайтеров. Более того, пара критериев безопасности, о которых мы уже упоминали, соблюдены: температуры, возникающие вне кожуха нагревателя, не приводят к кипению воды (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что нагреватель все равно излучал бы, поэтому из топки не отводится лишнее тепло.

Наше водонагревательное приспособление состоит всего лишь из примерно 50 футов медных труб диаметром 1/4″, свернутых в гипсовую панель. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печи, не допуская перегрева. (Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Узел крепится болтами к боковой части нагревателя и вставляется в утилизированный 42-галлонный водонагреватель (мы использовали один с сгоревшим элементом, но прочным резервуаром) в почти так же, как и солнечный подогреватель.

Насос производительностью 10 галлонов в минуту, установленный на сливном отверстии нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к тройнику чуть ниже клапана сброса давления в верхней части бака (клапан сохранился из соображений безопасности). Холодная вода поступает в сосуд через обычный вход, а подогретая дровами вода подается к обычному электронагревателю через стандартный горячий выход. Все линии хорошо изолированы пенопластом высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы быть потерял в печке, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое управление включением/выключением с помощью термостата кондиционера, подключенного к линии электропитания насоса. (Вы также можете использовать более распространенную комбинацию управления отоплением/кондиционированием воздуха, установленную на режим охлаждения.) Термостат крепится к стене в трех футах от обогревателя и примерно в футе над его верхней частью. Когда температура воздуха достигает 80°F, 120-вольтовое управление включает насос, и вода начинает нагреваться. Встроенный дифференциальный выключатель снова отключает циркуляционный насос, когда температура падает до 76°F.

Советы по сборке

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров. Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый виток 1/4-дюймовой трубки из мягкой меди внутри увеличенного каркаса теплообменника. Однако тем из вас, у кого обогреватели меньшего размера, придется использовать меньшую длину линии.

В любом случае проще всего работать с трубкой, свернутой для транспортировки. Мы просто вложили изогнутую леску в раму и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал можно согнуть по дуге примерно до 1-1/2″ радиуса без перегибов, так что его нетрудно втиснуть в любые потенциальные «горячие точки». Мы работали от внешних краев внутрь, проводя катушки к опорной пластине по мере продвижения. (Без проволоки, удерживающей внешние кольца трубок на месте, все это хотело выскочить из рамы.)

Как только вы равномерно распределите медные трубки внутри рамы, размешайте тонкую порцию гипса и залейте смесью раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне вашей печи, а линии 1/4 дюйма можно подключить к трубкам бака подогревателя 1/2 дюйма.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если из-за сбоя питания отключится наш насос, мы загерметизировали трубы, выходящие из бака подогревателя, и установили манометр на предохранительный клапан. Максимальное давление, которое мы смогли создать в системе, составляло 3 фунта на квадратный дюйм. . . и это после того, как поток остановился в течение восьми часов при максимально возможной скорости горения для нашего катализатора Atlanta Stove Works!

Кроме того, чтобы определить, не поощряется ли кондуктивный теплообмен через стенку печи в нездоровой степени, мы каждый день проверяли внутреннюю часть топки дровяной печи на повышенное накопление креозота. Мы не обнаружили различий во внешнем виде или глубине отложений ни на одной из четырех стенок, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторое изолирующее действие, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что повышало температуру 42-галлонного бака почти до 140 ° F. Эта скорость горения 8 фунтов в час вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общая сумма за 24-часовой период все равно должна составлять более 100 галлонов в день большого количества горячей воды. И даже если вы часто эксплуатируете печь в «закрытом» состоянии, система значительно сократит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, используемой каждым человеком, система может исключить счет за горячую воду в зимнее время. Следовательно, если вы можете получить древесину по цене, которая существенно ниже, чем цена эквивалентного количества электричества или газа, энергия, которую вы тратите на нагрев воды из дровяной печи (которая, конечно, будет вычтена из тепло, которое мог бы дать прибор) будет стоить вложенных средств. Кроме того, вы будете удовлетворены тем, что сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

• насос (Richdel R798)
• термостат (Dayton DE158)
• (50 футов) 1/4″ медные трубки типа L ′) 1/8″ X 1″ железный уголок
• предохранительный клапан
• (14) 1/4″-20 X 3/4″ болты с гайками
• (3 кварт) парижский гипс
• (6 ′) проволока для прессования
• разная сантехника

Горячая вода для бытовых нужд и дровяные кухонные плиты: что нужно знать

Многие люди, которые хотят вести самодостаточный образ жизни, знают, как обращаться со своей едой: охотятся, занимаются садоводством и разводят костер. Освоение методов, лежащих в основе каждой из этих задач, означает, что вам никогда не придется беспокоиться о голодании, независимо от ситуации. Но как насчет воды? В частности, горячая вода?

Все мы знаем, что вода важнее пищи для выживания, но мы не часто задумываемся о той огромной роли, которую горячая вода играет в нашей повседневной жизни. Тем не менее, мы должны, потому что нагретая вода необходима для минимизации бактерий при приготовлении пищи, уборке и купании. Конечно, любой может бросить кастрюлю на плиту или над огнем, но если вы живете в автономном домашнем хозяйстве, ваши потребности в горячей воде будут намного больше, чем может предложить кастрюля на плите. Итак, каково решение?

Примечание. Для производства горячей воды с помощью бойлерной системы требуется профессиональная установка, и в целях безопасности должны соблюдаться местные строительные нормы и правила. Каждая система отличается. Информация, представленная в этой статье, предназначена только для справки и не может использоваться для какой-либо конкретной установки.

Многие дровяные и кухонные плиты предлагают опцию (как правило, за дополнительную, но разумную плату) для установок горячего водоснабжения. Вот как это обычно работает:

Водяная рубашка к резервуару для хранения

ГВС – пассивная система.

Водяная рубашка (также известная как «водяной змеевик») представляет собой блок из стали или нержавеющей стали, который крепится к задней или боковой части печи и содержит входное и выходное соединение для трубопровода. Когда вода попадает в блок, она попадает в камеру внутри и замедляется, позволяя воде нагреваться. Эта нагретая вода затем вытесняется в ваш котел (специальный резервуар для хранения воды), который должен быть поднят выше уровня змеевика в печи.

Водяная рубашка соединена трубопроводом с баком для хранения воды. По мере того, как холодная вода течет со дна накопительного бака в рубашку, она нагревается. Эта нагретая вода затем отправляется обратно через отдельную трубу в верхнюю часть резервуара для хранения, таким образом создавая резервуар, полный горячей воды, который затем можно подключить к любому месту, где вам нужно. Этот метод основан на простой физике: горячая вода поднимается, а холодная опускается. В результате насос не нужен. Это создает термопетлю и известно как «термосифонирование», пассивная система. Вам нужен специальный клапан, чтобы термосифон работал, поэтому убедитесь, что вы используете латунный поворотный клапан. Сделай не используйте обратный клапан , особенно подпружиненный, так как он не будет создавать достаточного давления для функционирования системы.

Установка пассивной системы с использованием кухонной плиты Pioneer Maid.

Имейте в виду, что некоторые кухонные плиты можно заказать с резервуаром для воды. Резервуар представляет собой резервуар, который крепится к задней части печи или может быть встроен в одну сторону печи. Резервуары не находятся под давлением, и нельзя подключать к системе горячего водоснабжения. Это только системы наполнения и слива, что означает, что вы наполняете его ведром и сливаете в ведро. Если вы покупаете дровяную плиту с резервуаром для воды и она подключена к водяному змеевику, в резервуаре всегда должна быть вода, когда в топке горит огонь, иначе водяной змеевик преждевременно сгорит. Если вы не будете опорожнять и наполнять резервуар по крайней мере один раз в день, мы не рекомендуем подключать резервуар к водяному змеевику, так как вода в резервуаре будет кипеть, что вызовет нагрузку на резервуар, а также создаст чрезмерную влажность в доме. Кухонные плиты с резервуаром способны нагревать воду без подключения к змеевику. В большинстве резервуаров для воды требуется, чтобы вы хранили в них воду во время работы печи, иначе резервуар может быть поврежден.

Очистка резервуара для воды и водяного змеевика

Со временем вода в баке застаивается. Резервуары для воды и водяные змеевики следует регулярно очищать белым уксусом, чтобы продезинфицировать их, а также предотвратить накопление минералов в водяном змеевике. Если вода не может пройти через водяной змеевик, проход которого сужен из-за накопления минералов, может произойти взрыв, поскольку давление воды в трубе возрастает.

Насосная система

ГВС – активная система.

Насосная система, напротив, является активной системой. Этот метод производства горячей воды для бытовых нужд основан на электрическом насосе для создания термоконтура и датчике, активирующемся при нагревании, для включения насоса, когда печь горячая.

Активная система потенциально может производить больше горячей воды, и, пока у вас есть электричество, меньше вероятность опасного уровня давления из-за перегрева воды (результат активной системы, производящей большее движение воды). Однако активная система может быстро усложниться: в случае сбоя питания электрический насос активной системы остановится, что потенциально может привести к опасно высокому давлению в водяной рубашке и трубопроводе. Нагретая вода не протолкнется через горизонтальную трубу без насоса и поэтому может произойти взрыв при повышении давления в системе. Имея в виду эту опасность, вы также должны установить предохранительный клапан в пределах двух футов от водяной рубашки, которая подключена к дренажу.

Obadiah’s твердо убежден, что пассивная система — лучший вариант с точки зрения простоты, безопасности и затрат. Могут быть обстоятельства, когда насосная система является лучшим (или единственным) вариантом, но преимущества использования простой физики вместо электроники при попытке вести самодостаточный образ жизни невозможно переоценить.

На этой схеме показана типичная пассивная установка (иногда называемая самотечной) для горячего водоснабжения.

Какой тип резервуара для хранения воды следует использовать?

Стандартные баки для горячей воды, которые используются для нагрева воды для бытовых нужд, никогда не должны использоваться в качестве накопительного бака для воды, нагреваемой дровяной печью. Стандартные баки для воды недостаточно тяжелые и утеплены. Должен же быть способ отвести тепло. Вся сантехника должна быть прочной, такой как медь или нержавеющая сталь. Можно использовать оцинкованную, но она быстрее забивается, если в воде есть минералы, особенно известь. Линии PEX не должны использоваться.

Ассортимент котлов и резервуаров для горячей воды для бытовых нужд

Некоторые люди пытались использовать изолированные баки для горячей воды для бытовых нужд, которые можно купить практически в любом хозяйственном магазине. Есть несколько причин, почему это действительно плохая идея.

1. Резервуары для горячей воды для бытовых нужд сконструированы не так, как плиточные котлы. Они не рассчитаны на высокую температуру воды, которую создают твердотопливные приборы. Они намного тоньше и могут лопнуть, создав поток горячей воды в вашем доме.

2. Резервуары для горячей воды для бытовых нужд облицованы стеклом. Проблема в том, что эти баки сделаны не из чугуна, а из листового металла гораздо более легкого калибра. При подключении к твердотопливному прибору, такому как дровяная или угольная печь, вы будете иметь постоянный поток горячей воды, поступающей в бак. Если вы работаете весь день в очень холодную погоду, температура воды в резервуаре для воды может подняться до точки кипения. Чтобы предотвратить взрыв, когда вода кипит, она производит пар, который сильно расширяется и создает огромное давление. PTV (Клапан Давления-Температуры) чувствует это и открывается, чтобы стравить давление. Горячая вода льется из клапана, который должен быть подключен к сливу, чтобы не вылилась на пол. Горячая вода заменяется холодной водой из системы домашнего водоснабжения под давлением. Вода, вытекающая из бака, имеет температуру выше 200 градусов, а вода, заливаемая в бак, имеет температуру около 50 градусов. Эта разница температур в 150 градусов вызывает сильное расширение и сжатие внутри резервуара. В конце концов стеклянная облицовка треснет, и она больше не будет обеспечивать коррозионную стойкость внутри резервуара. Это означает, что тонкий металлический резервуар быстро заржавеет и выйдет из строя в течение года или двух и потенциально может затопить ваш дом.

Котлы серии

облицованы камнем и имеют более толстый и гибкий материал внутри бака. Материал также более толстый, изготовлен из более толстой стали и, следовательно, будет изгибаться гораздо меньше, чем резервуары для горячей воды для бытовых нужд. Они были разработаны для строгого использования, которое производят эти виды установок. Они выдержат и не выйдут из строя, как обычный бак с горячей водой, который вы купили в местном хозяйственном магазине.

3. В котлах серии установлены заглушки (места, к которым можно подсоединить водопроводные трубы) для правильного подключения к водопроводной системе сбоку, снизу и сверху. Вы должны держать контур нагрева горячей воды отдельно от контура воды для бытового потребления, чтобы предотвратить кипяток горячей воды в ваших кранах. Эти соединения должны располагаться сбоку бака, а вода, поступающая в краны, должна поступать из верхней части бака. Таким образом, бак имеет возможность смешивать холодную и горячую воду внутри бака, создавая буфер, смешивая температуры горячей воды, поступающей из вашей плиты, и используя сам бак в качестве смесительного клапана. Также необходимо установить защиту от ожогов. Это могут быть смесительные клапаны, установленные там, где холодная вода входит в верхнюю часть бака, которая соединяется с горячей водой, выходящей из бака. Некоторые смесительные клапаны предустановлены, а некоторые типы регулируются. Если температура воды слишком высокая, холодная вода со стороны входа смешивается с горячей водой, выходящей из бака, когда кто-то где-то включает горячую воду. Это снижает температуру до безопасного уровня, чтобы из крана не вытекала обжигающе горячая вода. То же самое можно сделать у самого крана, используя тот же принцип смешивания холодной и горячей воды, что намного безопаснее, с помощью приспособлений для защиты от ожогов. Это код в некоторых областях.

4. Модельный ряд Котлы не имеют теплоизоляции. Идея состоит в том, что, позволяя некоторому теплу выходить через стенки бака, что не только помогает обогреть дом, но и баку требуется больше времени, чтобы нагреться до такой степени, что сработает клапан PTV. Изолированный резервуар для горячей воды для бытовых нужд предназначен для удержания тепла внутри резервуара, поскольку он оснащен системой горелок, которая включается, когда температура воды становится слишком низкой, и выключается, когда она достигает заданной температуры. Этого не происходит, когда вы подключены к твердотопливному устройству, которое не модулирует, не включается и не выключается. Если в вашей печи есть топливо и она горит, она отдает тепло в бак, и нет возможности контролировать или отключить ее. Всегда полезно установить котел Range Boiler в шкафу, чтобы его можно было проветривать зимой, просто открыв дверцу шкафа. Летом дверь шкафа можно закрыть, чтобы сохранить тепло.

5. В котлах серии предусмотрены места для установки датчиков температуры, которые помогут вам следить за тем, что происходит внутри вашего бака, и за тем, сколько времени у вас есть, прежде чем ваш PTV выпустит горячую воду в слив и охладит бак. Знание температуры в середине и наверху очень полезно для вашей способности знать, нужно ли вам принять меры, чтобы использовать немного горячей воды, приняв долгий горячий душ, постирать что-нибудь или принять ванну Фидо. Вам также будет полезно знать, сколько горячей воды осталось после того, как ваша дочь-подросток только что приняла 40-минутный душ, и вам тоже нужен душ. Будет ли он холодным, и, может быть, вам следует подождать 30 минут, пока в баке наберется еще немного горячей воды?

Таковы реалии, когда у вас дома есть такая система. Бесплатная горячая вода из вашей плиты — это здорово, но у нее есть некоторые ограничения и требования, чтобы получить максимальную отдачу от уравнения. Как только вы поймете, что пока ваша плита производит тепло, она также производит горячую воду. Вы начинаете понимать, что означают датчики температуры по отношению к тому, что вы собираетесь делать с горячей водой. Суть здесь: «Используй или потеряй».

Другие моменты, которые следует помнить, это то, что вы не можете поставить котел в подвал, он должен быть выше плиты. Следующее, что у вас должен быть бак Range Boiler достаточно близко к вашей плите. Чем выше вы идете, тем дальше вы можете получить от печи. Это применимо только для пассивных систем, в которых не используются циркуляционные насосы, и в этом случае вы можете делать что угодно, пока не отключится электричество, и в этом случае у вас могут возникнуть большие проблемы, если у вас нет резервной копии. план, и он срабатывает очень быстро, чтобы поддерживать подачу горячей воды.

Подходит ли вам горячая вода для бытовых нужд?

Итак, теперь вы знаете основы. Реальный вопрос заключается в том, должны ли вы использовать свою плиту для горячего водоснабжения? В зависимости от ваших обстоятельств, нагрев таким образом может быть чрезвычайно полезным. Пассивная система абсолютно не зависит от электричества, что в конечном итоге снизит ваши расходы на отопление в холодные зимние месяцы.

Установку не следует проводить в ситуациях, когда здание или дом не используется постоянно, и всю систему необходимо сливать, когда она не используется. Как правило, невозможно установить в доме или хижине, которые используются неполный рабочий день. После установки водяного змеевика в топку вода должна циркулировать через него, иначе змеевик сгорит.

Водяной змеевик для кухонной плиты Kitchen Queen.

Настоящая загвоздка в использовании печи для горячего водоснабжения заключается в постоянном контроле. Когда вы используете горячую воду из-под крана, прачечной или душа, температура вашего резервуара для хранения воды будет снижаться. Если у вас есть семья, вы можете чередовать свою очередь на душ и стирку и посуду в течение дня, чтобы периодически использовать накапливающуюся горячую воду. Еще одна хитрость, позволяющая получить максимальную отдачу от этой системы, заключается в том, чтобы также сливать воду из резервуара с горячей водой на ночь (принимать душ и т. д.), чтобы к утру он снова наполнился. Используя нагретую воду в течение дня, вы предотвратите выброс горячей воды из бака выпускным клапаном. В резервуар должен быть встроен выпускной клапан, чтобы предотвратить перегрев и потенциальный взрыв.

Эта система работает, если вы находитесь на ранчо, в усадьбе или на ферме, и все вокруг в течение дня. Если все постоянно ходят в разные места, это не сработает, потому что никто не может следить за температурой воды. Если это так, система должна быть автоматизирована с помощью аквастатов, насосов и системы отвода для сброса БТЕ в что-то вроде джакузи или бассейна. Эти системы могут быстро усложниться, а цена может стать высокой, поэтому убедитесь, что вы можете запустить их с резервным аккумулятором на случай сбоя питания.

Итак, как все это выглядит в жизни? Если вы беспокоитесь о том, что в системе горячего водоснабжения будет беспорядок, не волнуйтесь! Ниже приведены несколько фотографий правильно установленной системы, которая была подключена к теплым полам.

Технические детали установки водяного змеевика

Ключом к использованию системы этого типа является понимание того, что вы не можете установить клапаны, чтобы перекрыть поток воды, или у вас будет взрыв, когда вода закипит. Когда в топке вашей печи горит огонь, часть БТЕ уходит в бак с горячей водой, поэтому у вас должно быть два способа считывания температуры в баке. Если у вас нет возможности считать воду внутри бака, вам нужно будет установить датчик температуры на входной стороне термоконтура и на горячей стороне выхода ГВС на баке, что даст Вы имеете представление о температуре воды на входе и выходе из бака. Например, если вода, поступающая в бак со стороны термоконтура, имеет температуру 220 градусов, а горячая вода на выходе – 190 градусов, это означает, что у вас есть 20 градусов до того, как сработает предохранительный клапан и вся ваша горячая вода уйдет в канализацию.

Используя печь для нагрева воды для бытовых нужд, вы сделаете огромный шаг к полной самообеспеченности. Для получения дополнительной информации о горячем водоснабжении через печь, пожалуйста, посмотрите наши видеоролики на эту тему. В Интернете также есть несколько бесплатных ресурсов, которые помогут вам узнать немного больше об этом уникальном способе нагрева воды:

.

• Соединения кухонных котлов: подборка практических писем и статей, касающихся водяных баков и котлов, составленных из Metal Worker
• Подключение горячего водоснабжения и кухонного котла – William Hutton
• Стандартная практическая сантехника – Глава XXIII. Котлы серии – Теория циркуляции
• Руководство по эксплуатации дровяной кухонной плиты Sopka North Hydro

Сообщество Cookstove также предлагает базовое пошаговое руководство по установке на наших форумах, ознакомьтесь с ним здесь, если вам нужен совет о том, что делать дальше!

Комплект бытовой горячей воды Обадии

Не знаете, какие детали вам нужны, чтобы начать процесс установки системы горячего водоснабжения? Не волнуйтесь! Obadiah’s собрал комплект со всем необходимым для вашей системы. Для вашей индивидуальной системы могут потребоваться другие детали, не перечисленные здесь. Эти детали можно приобрести на нашем веб-сайте запчастей для печей. Чтобы узнать цену или заказать, пожалуйста, нажмите здесь.

.

Затем возьмите комплект Обадии для горячего водоснабжения

Часть №	Название детали
36-ДТ	Погружная трубка для котла Hot Rock Range
EXP-30	Расширительный бак на 4,4 галлона
34-БД	Дренаж бойлера 3/4″ NPT
Т-571	Ручной термометр
СВ-150	Предохранительный клапан сброса давления 150 PSI, 3/4″ NPT (2 шт. )
h35-18	Тип манометра Манометр и датчик температуры
ФВ180/У	Автоматический выпускной клапан 1/8″ NPT
АМ101-1	Смесительный клапан 3/4″ NPT

Нужно добавить насос? Просто включите следующие детали (сетевые или автономные, в зависимости от вашей жизненной ситуации):

Детали насоса ГВС (автономная, система 12 В пост. тока)*

Деталь №	Деталь
С-12В	Циркуляционный насос Laing, 12 В, 3 галлона в минуту, 1,9 А, 1/2″ NPT
12ВРЕЛЕ	Реле 12 В для Circ. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
