Отвал для уборки снега на квадроцикл

Нужен ли отвал для квадроцикла именно вам? Если да, то зачем? Пригодится ли снегоотвал для квадроцикла и сможет справиться с тяжелыми снежными заносами?

В северных районах очень часто встречаются понятия, такие как снег, въюга, снежные заносы.

В зимнее время в глубинках, в деревнях, да и в малоразвитых городках зачастую выходишь на улицу, смотришь, а там чёрти-что. Везде снежище поколено, ни пройти не проехать. Приходиться ждать пол-дня, чтобы проехал трактор или еще какая-то снегоуборочная машина. У многих большие площади во дворе на приусадебном участке, дачах, которые также заносятся снегом. Но разница заключается в следующем: там никто не почистит ваш снег. И приходится такие объёмы воротить самому.

Конечно некоторым людям только за радость, но другим чистка снега доставляет определенные неудобства, ведь потребуется много сил и времени. И так если у вас есть квадроцикл во владениях, а лучше на гусеницах и большие территории приусадебных участков, советую приобрести отвал для квадроцикла.

Данная вещь или дополнительная составляющая квадрика просто необходима, и её покупка сделает жизнь веселей и свободней во времени, а ваши тропинки, дорожки, автостоянки, катки катания на коньках будут чистенькими. Кто не боится холода можно и детский квадроцикл достать и дать возможность ребенку порезвиться в зимнее время)).

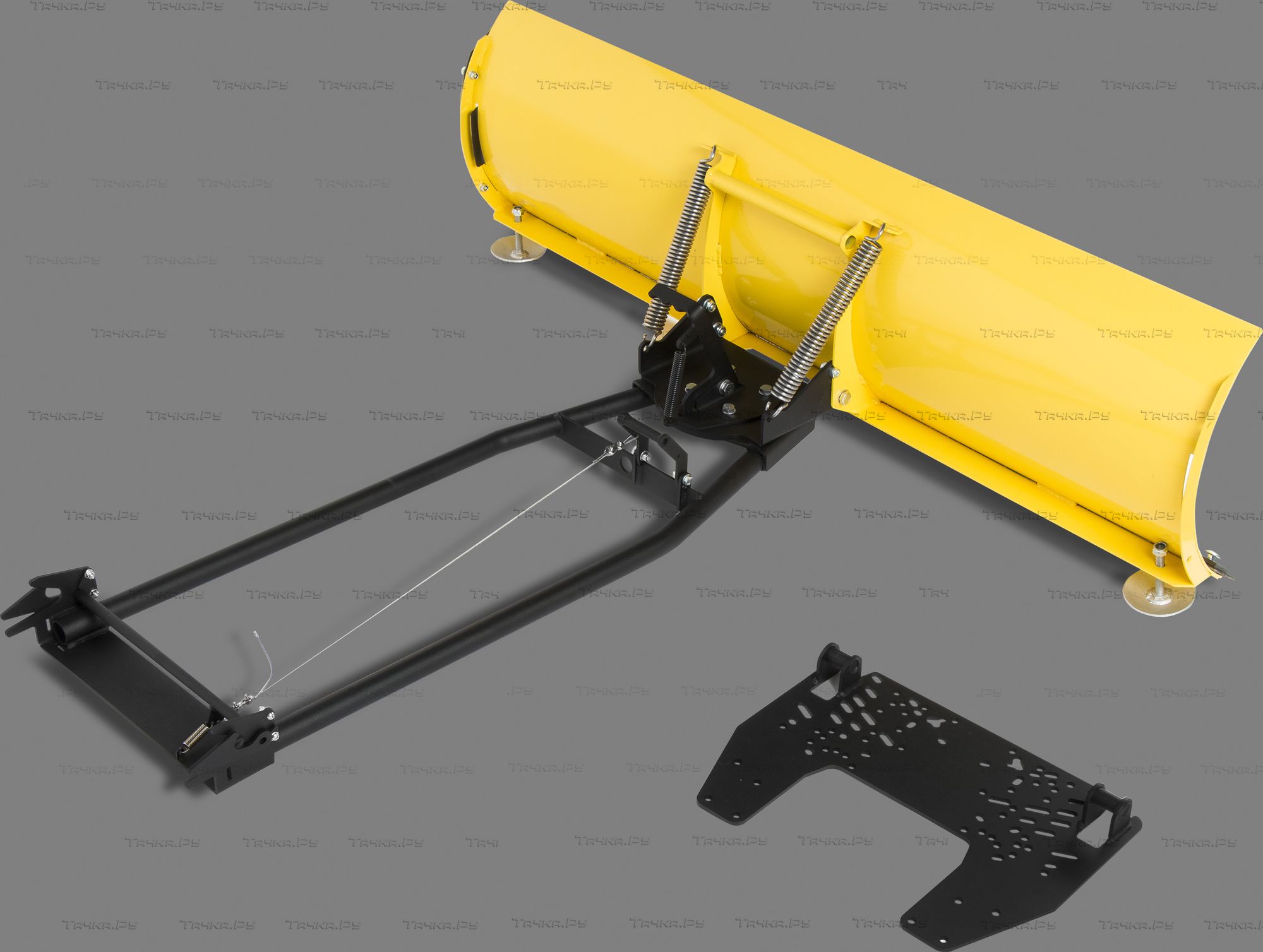

Снегоотвал для квадроцикла – достаточно прост и быстр в установке. Его основные составляющие:

• запорный механизм. Благодаря ему вы можете с легкостью снимать и устанавливать отвальчик за короткое время в одиночку;
• поворотный механизм. Имеет до пяти положений поворота;
• механизм амортизации. Мощные пружины позволят ударятся о встречное препятствие уменьшая возможность поломки отвала. Регулировка осуществляется винтовой натяжкой;
• крепеж под лебедку. Под вашим чутким руководством умения управлять лебедкой, крепеж позволит с легкостью поднимать и опускать нож.

Отвал для квадроцикла изготавливается из стали, толщина которой составляет от 2 до 6 мм.

При выборке снегоотвал именно для вашего квадроцикла стоит учесть необходимые требования. Судь в следующем: отвалы отличаются по высоте и ширине. Ширина должна немного превышать ширину квадроцикла. Это объясняется следующим: во время чистки ковш должен освобождать дорогу от снега непосредственно самому АТВ, необходимо с целью более лучшей сцепки колёс с поверхностью дороги, также в этом могут хорошо помочь цепи противоскольжения. В противном случае у квадра будет затруднено и движение, и если снега много, вы не сможете почистить необходимый участок.

В зависимости от управления и способа подъёма, отвалы можно подразделить на три вида:

•  снегоотвал для квадроцикла имеющий  ручной подъём;
•  подъем при помощи лебедки;
•  работа электрического мотора, либо пневмоуправления

вот видео варианта отвала на пневмоуправлениии, смотрим интересно

Первый способ говорит сам за себя.  Но тут придется немного попотеть, зато подобный снегоотвал для квадроцикла – самый доступный и  дешевый вариант. Второй способ немного лучше — маневры с ковшом  производит лебёдка заранее установленная на машине, третий случай – электромотор. Данный способ является самый технологичный, но и дорогой.

Помните, убирать снег сможет не каждый квадр. Мощность не должна быть меньше 300 кубиков. Иначе КПД будет небольшим.

Примеры отвалов:

Отвал для снега из Китая – плюс у него один — доступность. В плане качества конечно не очень. Крепление ковша к раме слабое, проварено одноточечно некачестенно. Большинство предложений имеет ширину 1,25 м., что маловато производству качественной очистки. В работе ковш должен иметь угол поворота, а ширина 1,25 не позволит этого сделать. Также дешёвые некачественные комплектующие, простая конструкция. Ну соответственно согласитесь сами, какая цена, такое и качество.

Отвал для снега WARN – сразу отмечу, качество исполнения достаточно хорошее, конструкция продуманная. Ширина позволяет качественно выполнить работу за короткие сроки. Надежные механизмы регулировки и управления. Соответственно, хорошее качественное изделие не может быть без хорошей цены. Отмечу высокую стоимость, отвал для снега такой марки имеет ограниченное количество экземпляров, по причине поставки из Америки.

Отвал для снега ATV STAR – также высокое качество исполнения. Качественная покраска — защитит от коррозии. Довольно неплохая доступность в Москве. Отличие от американского аналога – доступная цена. Они стоят на порядок дешевле. Вследствие чего, на мой взгляд, стоит присмотреться именно к этом модели.

Видео изготовления самодельного отвала, размеры деталей, крепежа

Данное видео изображает самодельный отвал с размерами всех деталей, крепежа

Отвал своими руками, чертежи

Многие владельцы квадров имеют желание сделать отвал для квадроцикла своими руками. Это конечно неплохая идея, да и человеку с руками, растущими из места, откуда полагается сконструировать отвал не доставит особых проблем.
отвал для квадроцикла своими руками видеоhttps://www.youtube.com/watch?v=VWKMLQRRI6I
А почему бы нет. Ведь это верный путь сэкономить деньги. Чертежи отвала для квадроцикла достать практически невозможно, так как в инете нет такой информации, но можно самому разработать методичку и сделать отвал по собственной методике. В данном подзаголовке я может хоть как-то смогу помочь вам решить данную проблему.

И так, отвал своими руками — что потребуется?

Во-первых: лист железа, пружины, болгарка, сварочный аппарат, линейка, карандаш (мел), металлические профили, ну и конечно же различные составляющие в обличии гаек, болтов…

вот к чему мы должны стремиться

чтобы сконструировать отвал для квадроцикла своими руками необходимы чертежи отвала что мы сейчас и предоставим. На самом деле конструкция достаточно простая и делается не так уж и долго, главное не лениться и решительно подойти к делу. У квадромастеров гаражного характера создано гораздо много разновидностей навесного оборудования и у всех разные, делают кто на что горазд и до чего додумается.

Также вашему вниманию предлагается отвал для квадроцикла своими руками. Стебно не правда ли?))

Считаешь материал полезным? ниже ПОДЕЛИСЬ С ДРУЗЬЯМИ! буду благодарен!

Видео самодельного отвала

Как сделать отвал на квадроцикл?

Для квадроцикла характерны большая тяговая сила и маневренность. Это один из самых популярных транспортов для экстремального вида спорта. Но квадроциклы можно использовать не только, чтобы получить адреналин от езды по бездорожью. Его можно превратить в снегоуборочную машину.

Чтобы убрать осадки со двора зимой, на квадроцикл можно установить специальный отвал. Создать его реально своими руками. Для этого понадобятся только свободное время и специальные инструменты.

Общее описание механизма

Отвал для квадроцикла — это специальный ковш для уборки снега. Чаще всего его делают из металла или прочного пластика. У отвала для квадроцикла очень острая кромка. На краю механизма есть специальная резиновая накладка, которая защищает дорогу от повреждений во время уборки снега и продлевает срок службы самого механизма.

Отвал превращает квадроцикл в небольшой бульдозер. Конструкция позволяет убрать огромное количество снега и избежать необходимости чистить площадку лопатой. В некоторых случаях обвес можно использовать для уборки легкого строительного мусора и листьев. Данное оборудование применяется для выравнивания песка и гравия при строительных работах, а также в сельском хозяйстве, чтобы убирать клетки животных.

Объемы работы зависят от мощности самого транспорта. Отвал можно установить на любую машину. Квадроциклы с мощным двигателем служат для очистки автомобильных дорог. Модели средней мощности хорошо подойдут для дорожек и незначительных территорий.

Отвал для квадроцикла

Отвал для квадроцикла — достаточно простая конструкция. Он состоит из:

Выбирая ковш, обратите внимание на габариты транспортного средства. Устройство должно быть немного шире, чтобы в процессе работы очищать дорогу для самого квадроцикла. Это поможет избежать скольжения на дороже и потери управления.

Снегоочистительные лопаты отличаются типом управления. Ручной отвал самый простой и доступный. От не требует специальной техники для работы. Модели с лебедкой более маневренные. Обвес с электромотором самый дорогой. Управление с помощью специальных датчиков делает уборку снега максимально простой.

При выборе отвала для квадроцикла стоит обратить внимание на систему амортизации. Именно она смягчает удары, когда оборудование натыкается на камни, бордюры и другие препятствия.

Сборка конструкции своими руками

Чтобы оборудовать квадроцикл лопатой для уборки снега, не рекомендуется покупать новый обвес. Его легко можно сделать самостоятельно в домашних условиях. Сначала нужно определиться тем, какой тип оборудования подходит. Необходимо учитывать модель квадроцикла, чтобы собрать правильную конструкцию.

Затем нужно выбрать тип управления. Самостоятельно можно сконструировать лебедочную или ручную модель. Для электронного снегоотвала придется купить мотор. Также стоит понимать, что для сборки потребуются дополнительные крепежи, чтобы установить двигатель, и электронные приводы.

Перед тем как приступить к изготовлению ковша, нужно сделать чертеж. Он необходим, чтобы вырезать правильные размеры материала и сэкономить время на всех работах. После этого можно приступать к изготовлению отвала. Вам понадобятся:

Покупать специальный металл для конструкции не нужно. Для создания обвеса отлично подойдет металлическая бочка на двести литров. Ее нужно разрезать на три листа, а потом их сварить между собой. Выгнутые формы бочки оптимальны для создания отвала своими руками.

После того, как основная конструкция готова, необходимо сделать нижний нож. Для этого надо взять лист металла толщиной пять миллиметров. Длины должно хватить на всю основу. На будущем ноже потребуется высверлить отверстия через каждые 10 сантиметров. Они нужны, чтобы установить резиновую накладку.

Подрамник и крепежные элементы лучше купить в специализированном магазине. Своими руками их достаточно трудно сделать. Основная проблема заключается в том, чтобы снять правильные замеры.

Установить основу отвала на готовые детали достаточно просто. Фирменные крепежи надежно фиксируют деталь на квадроцикле, и вам не придется постоянно прерывать работу, чтобы их поправить.

Полотно отвала можно покрыть лаком или краской для защиты металла. Это продлит срок службы конструкции, сделает ее неуязвимой к влаге, царапинам, низким температурам.

Установка отвала на квадроцикл

Сделать отвал — это часть работы. Его необходимо правильно установить на квадроцикл. При неправильном монтаже есть риск повредить транспортное средство. Сначала стоит понять тип установки. Она может быть:

• центральной;

• фронтальной.

Для машин с небольшим дорожным просветом предусмотрена фронтальная установка. Конструкция крепится к раме с помощью специальных механизмов. Центральный способ делает раму более жесткой и устойчивой.

Благодаря покупным крепежным деталям прикрепить конструкцию для очистки снега к транспортному средству достаточно просто. Чтобы зафиксировать обвес, используется лебедка.  Ее крепят к раме квадроцикла и специальному отверстию на отвале.

Если не выходит самостоятельно зафиксировать обвес, лучше вызвать специалиста. Вероятно, крепежные элементы не подходят к модели квадроцикла. Их замена позволит быстро решить проблему.

Стоит учитывать, что самодельные отвалы подходят для уборки свежего и рыхлого снега. Убирать утрамбованный ими не получится из-за того, что конструкция недостаточно прочна. То же самое касается транспортировки строительного мусора. При этом лопата, сделанная своими руками, отлично справится с выравниванием песка, щебня и прочих материалов.

Плуги, рамы и отвалы | Внедорожники Polaris

• {{facet. displayName}}

  ({{ getProductCount (фасет) }})

{{item.DisplayName}}

Лидер продаж

Избранное

Новый

Клиренс

Запас на транспортном средстве

{{ ‘+’ + (product.GrandParentSelector.Parents.length — 6) + ‘больше’ }}

{{product.GrandParentSelector.Parents.length + «Параметры»}}

{{ product. DisplayName }}

Цена со скидкой

0″>{{product.Pricing.DiscountLabel}}
Распродажа

{{product.Pricing.PriceRangeString}}

0″>было: {{product.Pricing.MSRPPriceRangeString}}
было: {{product.Pricing.PriceString}}

{{product.Pricing.PriceRangeString}}

Цена со скидкой

0″>{{product.Pricing.DiscountLabel}}
Распродажа

{{product.Pricing.DiscountPriceString}}

было: {{product.Pricing.PriceString}}

{{продукт.Pricing.PriceString}}

доллар США

Товар №: {{ product. Code }}

{{ категорияPromo.data.PromoMessage }}

Параметры просмотра

Призывать к порядку

Найти дилера

ИМР Продукт

Параметры просмотра

Параметры просмотра

Предназначен для экстремальной уборки снега

Расчистите путь с помощью плуга Glacier® Pro. Этот отвал, идеально подходящий для уборки сильного снега, предлагает больше возможностей для уборки снега, в том числе полипропиленовые ножи для предотвращения налипания, гидравлические подъемники и угловые системы для удобного управления. Комплекты отвалов для снега Polaris обеспечивают исключительную производительность вспашки из года в год. Снегоуборочные отвалы сконструированы таким образом, чтобы свести к минимуму пересыпание снега сверху, что делает вспашку более быстрой и эффективной.

Прочный, долговечный и надежный 9№ 0062

Конструкция из стали или полиэтилена 12-го калибра гарантирует, что ваш снегоуборочный очиститель сможет выдержать испытание ветром. Наши полиэтиленовые плуги Polaris изготовлены из гибкого пластика, который снижает износ вашего UTV или ATV. Со стальным лезвием у вас есть возможность выполнить любую работу, какой бы сложной она ни была.

Используйте свой плуг круглый год

Помимо использования наших комплектов снегоочистителей в зимний сезон, плуги также могут быть очень полезны для уборки грязи в теплое время года. Независимо от того, расчищаете ли вы подъезд к жилому дому или перемещаете землю по ферме, с правильным плугом Polaris справиться с этой задачей будет проще. Получите полный контроль над своим плугом, установив контроллер мощности Glacier® Pro. С помощью регулятора мощности вы можете легко отрегулировать угол наклона лезвия.

Выполняйте большие работы в спешке

Делайте больше с вашим UTV или ATV в разгар сезона, когда вы добавляете отвал Glacier® Pro. Если вам нужна дополнительная помощь по установке, ознакомьтесь с обучающими видеороликами, размещенными на страницах продуктов. Плуги UTV можно установить за считанные минуты и установить на существующую раму. Для остальных ваших потребностей Polaris® посетите наши страницы аксессуаров, чтобы узнать больше о способах персонализации вашего опыта.

Не дай снегу победить тебя

Когда наступает зима и накапливается снег, вам нужен эффективный способ его убрать. Когда работа большая, и лопаты и снегоуборщики просто не могут справиться с ней в одиночку, добавление плуга к вашему квадроциклу или UTV может помочь вам быстро убрать снег. Просмотрите наш ассортимент снегоочистителей и аксессуаров для снегоуборочных машин, чтобы найти то, что подходит для вашего автомобиля.

Прочный, долговечный

Независимо от того, выберете ли вы один из наших полиэтиленовых отвалов для снега Polaris или один из наших стальных отвалов для снега, вы получите прочное, надежное и надежное средство для уборки снега. Полиэтиленовый отвал обладает способностью изгибаться и поглощать удары, что делает его идеальным для вспахивания подъездных дорог к жилым домам. Со стальным плугом для Polaris вы можете пахать еще больше благодаря его исключительной конструкции лезвия.

Простота установки и обслуживания

Polaris упрощает установку. Просто посетите страницу продукта вашего отвала Polaris, чтобы просмотреть наше видео, в котором показано, как его установить шаг за шагом. Наш полиэтиленовый плуг оснащен удобной технологией Lock & Ride®, которая упрощает его установку и снятие при необходимости. Уход и очистка также просты, когда речь идет о плугах для автомобиля Polaris. Все, что вам нужно сделать, это время от времени мыть с мягким мылом и водой, чтобы удалить любой мусор.

Станьте воином зимы

Сразитесь с холодным сезоном с помощью плуга Polaris. Polaris также предлагает любые аксессуары для снегоочистителей, от креплений и рам отвала до навесного оборудования и проставок. Что касается остальных ваших потребностей в Polaris, посетите наши страницы «Одежда», «Аксессуары» и «Запчасти и обслуживание», чтобы узнать больше о способах персонализации вашего опыта.

Снегоуборочная машина для квадроциклов и UTV

-Реклама-

При поддержке Moose Utility Division

Живете ли вы в городе, на небольшом участке земли или на обширном ранчо, современный квадроцикл/вездеход — это не только рабочая лошадка, но и средство передвижения. И хотя многие люди укладывают свои UTV на зиму, многие модели все еще могут выполнять много работы у вас дома и делать это лучше, чем многие другие виды оборудования. Конечно, вы можете использовать свой UTV зимой, чтобы проверить овец, если сугробы не слишком высоки, или тянуть прицеп или небольшие грузовые сани для перевозки дров, сена или корма. Но вы также можете использовать эту машину, чтобы ваши дорожки, дорожки и загоны были относительно свободными от снега с помощью правильного навесного оборудования и аксессуаров. Чем лучше вы справляетесь со снегом вокруг своего дома, тем больше работы (и игр) вы сможете получить от своего UTV, когда наступит зима.

Может ли ваш UTV толкать снег?

Навыки управления снегом вашего UTV зависят от модели и ее трансмиссии. UTV, которые предназначены для более тяжелой работы, а не для чистой скорости, будут работать лучше всего, и хотя вы можете толкать снег с помощью полноприводного квадроцикла, вы можете делать это с большим контролем и эффективностью с полноприводной установкой. Если у вас есть рабочая лошадка, вам нужно всего лишь оснастить ее несколькими насадками и аксессуарами, чтобы превратить ее в грозный снегоочиститель. Обязательно уточните у производителя, может ли ваша машина работать с навесным оборудованием, таким как снегоочистители, чтобы избежать повреждений или аннулирования гарантии. Как только вы убедитесь, что ваша марка и модель соответствуют поставленной задаче, пришло время рассмотреть варианты навесного оборудования.

Системы крепления снегоочистителя

На ваш квадроцикл/вездеход можно установить отвалы различных типов и размеров, и обычно они крепятся через ходовую часть, сцепку ресиверного типа. По сути, отвал крепится к муфте, а муфта присоединяется к UTV через шарнирное соединение, которое позволяет поднимать и опускать отвал. Этот шарнир обычно встроен в ходовую часть (которую вы прикручиваете к шасси UTV).
Вам нужно выбрать удобную, надежную и подходящую для вашей марки и модели UTV систему крепления. В целом системы ходовой части рассчитаны на тяжелые условия эксплуатации и в некоторой степени помогают распределить вес плуга между передними и задними элементами рамы. Ходовая часть может потребоваться для UTV с передними подрамниками или бамперами, которые не выдерживают нагрузки от переднего навесного оборудования.
В некоторой степени требуемая система крепления снегоочистителя будет зависеть от производителя системы снегоочистителя и спецификаций вашего UTV. Обратитесь к доверенному дилеру для выбора вариантов, которые будут работать для ваших конкретных требований и ситуации.

Типы отвалов

За прошедшие годы снегоуборочные отвалы практически не изменились, за исключением материалов и систем крепления. Все они используют изогнутый отвал, изготовленный из листового металла или сверхпрочного полимера. Практически во всех случаях к нижней кромке отвала крепится сменная режущая кромка. Режущая кромка часто изготавливается из толстой стали, но также может быть изготовлена ​​из полимера, который легче работает на мощеных поверхностях. Во многих снегоуборочных машинах для шоссе используется режущая кромка из полимера, которая соскребает снег и слякоть, но менее разрушительна для дороги.
Вспашка потенциально может быть разрушительной для плуга, а также для вспахиваемой поверхности, поэтому рассмотрите систему снегоуборочной машины, которая позволяет лезвию плуга опрокидываться или опрокидываться, если он сталкивается со слишком большим сопротивлением. Таким образом, если вы наткнетесь на замерзший камень на полосе движения, отвал сложится и над ним, вместо того, чтобы рывком квадроцикла остановиться и потенциально повредить автомобиль, систему крепления снегоочистителя или оператора. Чтобы избежать дальнейшего повреждения вспахиваемой поверхности или режущей кромки плуга, выбирайте модель со сменными полозьями, которые не позволяют режущей кромке опираться непосредственно на вспахиваемую поверхность.
Вы также захотите выбрать плуг, который позволяет отвалу поворачиваться влево и вправо, чтобы вы могли двигаться прямо, в то время как снег соскальзывает в сторону, оставляя за собой чистый путь. Есть несколько случаев, когда вы хотите сориентировать отвал прямо, и для этих целей вы можете добавить боковые щитки или крылья к одному или обоим концам отвала. Если вы планируете использовать лезвие под углом, убедитесь, что его длина достаточна для очистки шин с обеих сторон при полном наклоне.
В редких случаях, когда вы в основном будете вспахивать тротуары или другие относительно узкие тропы, вы можете выбрать V-образный отвал. Эта насадка выглядит как обычная снегоуборочная машина, сложенная в виде буквы V. Он используется в основном для открытия пути фиксированной ширины путем одновременного выталкивания снега из середины к обоим краям. Если вы работаете на более широких площадях, V-образный отвал замедлит вас, если только это не складная версия, которую можно использовать в прямой или V-образной конфигурации.

Подъемная система

Искусство уборки снега требует не только толкания отвала по земле, но и поднятия его, чтобы оторвать от земли, когда он не нужен, например, при движении задним ходом, транспортировке или просто перемещении. Поскольку большинство квадроциклов не имеют гидравлических систем, большинство подъемников отвалов для квадроциклов используют электричество для подъема и опускания отвала. В большинстве случаев для подъемника потребуется 12-вольтовая тросовая, канатная или ленточная лебедка, установленная спереди. Лебедка крепится к передней части квадроцикла, а трос проложен таким образом, чтобы поднять снегоочиститель одним нажатием кнопки. Некоторым снегоуборочным системам для прокладки кабеля требуются дополнительные компоненты, помимо тех, которые входят в комплект поставки лебедки и крепления для лебедки производителя квадроцикла — обратитесь к своему дилеру. Лебедки — отличное вложение, даже если вам не нужно толкать снег, но если вы это сделаете, вы получите еще больше пользы от лебедки. В очень редких случаях вы можете найти снегоочистители, в которых используется комбинация рычагов, тросов и пружин, позволяющая поднимать и опускать отвал вручную. Я рекомендую систему лебедки, когда это возможно, потому что вы можете держать обе руки на органах управления квадроциклом, и это проще.

Extras

В дополнение к боковым щиткам (упомянутым выше), которые вы можете выбрать для увеличения количества снега, которое вы можете контролировать контролируемым образом, я также рекомендую цепи противоскольжения для увеличения сцепления, особенно в условиях обледенелого, утрамбованного снега или более мягкого грунта. Если у вас небольшой вес, мешок с песком весом 100 фунтов на задней стойке квадроцикла также может помочь улучшить сцепление с дорогой. А если вам нужно убирать снег в местах с интенсивным движением в условиях плохой видимости, установите какой-нибудь цветной стробоскоп, чтобы вас могли видеть другие транспортные средства.

Техническое обслуживание

Уборка снега — тяжелая работа, и даже самые тяжелые машины могут облагаться налогом. Уделите особое внимание техническому обслуживанию двигателя, электрооборудования и трансмиссии, как указано в руководствах как для квадроцикла, так и для плуга. И если вы подрабатываете уборкой снега, знайте, что долгие часы самой тяжелой работы сократят интервал между выполнением капитального ремонта трансмиссии, поэтому оценивайте свои услуги соответственно.
