Мотоблок является одним из самых полезных и востребованных технических устройств среди используемых на приусадебном участке. Однако это утверждение справедливо только при наличии дополнительного оборудования. Если размеры обрабатываемого земельного участка невелики, то приобретать фирменные агрегаты целесообразно. Именно поэтому вопрос о том, как сделать навесное оборудование для мотоблока своими руками является популярным.

  • Самодельные устройства для мотоблока
    • Адаптер-прицеп своими руками
    • Самодельный дисковый окучник
    • Изготовление картофелекопалки

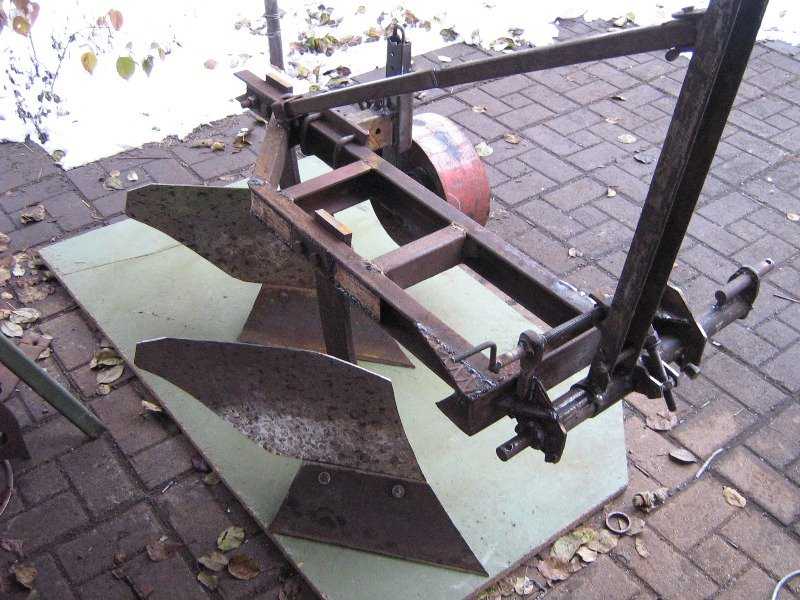

Перечень дополнительных агрегатов не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и ни один мотоблок не обладает такой сильной комплектацией. После подсчетов суммы, в которую обойдется приобретение всего необходимого оборудования, многие от этой затеи отказываются. Также следует помнить, что не каждая модель может считаться универсальной.

Говоря проще, приобретая агрегаты для одного мотоблока, гарантировать их работу на другом очень сложно. Однако при наличии желания и определенного багажа знаний, многие дополнительные устройства можно изготовить самостоятельно.

Их чертежи часто встречаются в интернете, но при этом важно убедиться в совместимости. Разрабатывая навесное оборудование с нуля, необходимо ориентироваться на имеющуюся в наличии модель мотоблока.

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

  • Металлическая несущая рама.
  • Сцепка.
  • Поперечная штанга.
  • Раскосы.
  • Ходовая часть.
  • Органы управления.
  • Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Чаще всего дополнительные агрегаты к адаптеру мотоблока крепятся посредством одинарной сцепки. Также необходимо подумать об управлении оборудованием, и оптимальным вариантом в данной ситуации окажется рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

  • Раму.
  • Диски.
  • Талперы винтового типа.
  • Стойки.

Благодаря наличию талперов появляется возможность регулировать угол наклона рабочих дисков. Именно этот фактор влияет на глубину их погружения в почву и прикладываемое во время работы усилие.

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

  • Сварную раму.
  • Лемех.
  • Барабан-очиститель.
  • Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Наиболее сложным в изготовлении является барабан-очиститель, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи, в свою очередь, устанавливаются на специальные стержни, а затем готовый элемент крепится на двух осях. В результате достигается максимальная подвижность.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

что они представляют из себя, навесное оборудование к ним, смотреть видео

В наше современное время не нужно выживать, охотиться и своими руками собирать пищу из разных источников для того, чтобы удовлетворить потребность в еде. Достаточно просто взять свои деньги и отправиться в ближайший магазин, где мы без проблем можем купить овощи, фрукты и другую продукцию общественного питания, но мы не можем быть полностью уверены, что данная продукция обладает высоким качеством, поэтому многие люди предпочитают растить еду сами.

Для того чтобы вырастить самому овощи или фрукты, нам нужна облагороженная земля, а для этого люди стараются завести себе дачу. Но даже когда есть дача, не так уж и просто облагородить землю для засадки. Можно использовать привычные всем садовые инструменты – лопату, грабли, но можно использовать и более современное и эффективное оборудование – мотоблок.

Мотоблок очень облегчает жизнь дачнику. Этот инструмент может выполнять достаточно тяжелые работы, он многофункционален и может выполнять разные задачи, для чего используется навесное оборудование разных видов. Такое оборудование можно купить в специализированных магазинах. Конечно, это будет стоить довольно дорого, но можно и сделать навесное оборудование для мотоблока своими руками.

Подготовка к сборке мотоблока своими руками

Для начала нужно выбрать какое мотоблочное оборудование нам нужно. Существует достаточно большое количество навесного мотоблочного оборудования. В список такого оборудования входят:

  1. плуги
  2. бороны
  3. косилки
  4. почворезы
  5. грабли
  6. и многое другое, конечно же

Все данные навесы вы вряд ли сможете встретить в комплектации. И вовсе не все мотоблоки обладают многофункциональностью. К счастью, производители допускают, что человек купивший мотоблок сможет сам самостоятельно подключить модификацию. К таким навесным агрегатам относят:

  1. сцепки
  2. сошники
  3. ходоуменьшители
  4. дополнительные полуоси
  5. и прочее

Все это можно собрать самостоятельно и приспособить на ваш мотоблок, но лучше сначала убедиться в их совместимости. Стоит учесть размеры двигателя и навеса, мощность двигателя прежде, чем устанавливать навес на ваш мотоблок. Прежде чем приступать к работе лучше изобразить ваше устройство своими руками на бумаге, то есть сделать первоначальный чертеж. После создания чертежа, подготовки нужных материалов и инструментов можно приступить к работе.

Разнообразные советы по сборке навесов

Для начала давайте рассмотрим, самодельную модификацию прицепа на мотоблок. Такой прицеп превращает наш мотоблок в мини-трактор, на котором можно передвигаться и перевозить небольшие грузы. В конструкцию такого навесного мотоблочного навеса входят: раскос, сцепка, рама, приборы управления, тележка. Раму можно сделать из обычной трубы круглого или прямоугольного сечения, длиной 1.6-1.8м. С одной стороны трубы нужно приварить сцепку. Сцепкой наш навес будет крепиться к фаркопу, а с другой поперечную штангу. Колеса можно использовать от какой-нибудь тележки или же можно использовать колеса от машины.

Обычно самодельное крепление между навесом и мотоблоком одно. Управляется же агрегат руками через специальный двухколенный рычаг. На поперечной штанге можно разместить сидение для более комфортного управления. Поэтапную сбору можно и посмотреть в интернете достаточно просто ввести в браузере: «мотоблоки и оборудование к ним».

Помимо перевозки грузов, наш мотоблок при помощи навесов может окучивать, а для этого можно навесить на наш мотоблок дисковой окучник. Он является наиболее удобным и практичным вариантом. Данный навес является также очень универсальным его можно использовать в период перед засадкой огорода, а также и во время роста фруктов и овощей. Вся конструкция данного навеса состоит из:

  1. дисков
  2. винтовых талперов
  3. стоек
  4. т-образного поводка

Самодельные диски лучше всего делать из стали толщиной примерно 1.6-2.1мм. Кромки дисков нужно выгнуть и посередине сделать отверстие для их крепления. Также можно не тратить время на изготовление новых дисков. Можно просто взять их у старой сломанной сеялки, если таковая имеется.

Следующим по списку будет картофелекопалка. Картофелекопалка состоит из :

  1. рамы
  2. лемеха
  3. редакционного узла
  4. барабана-очистителя

Лемех можно сделать своими руками из нескольких стальных прутьев и заостренных пластин. Для рамы нужен стальной уголок, размеры которого должны составлять 65Х45см и профилированной трубы. Самая главная часть этого мотоблочного навесного агрегата – редакционный узел. Для того чтобы его изготовить, вам понадобится два цилиндра, которые будут исполнять роль стаканов для соединительных втулок. Потом нужно взять металлическую трубу и изготовить из нее ступицы и приварить к ним звездочки, которые в дальнейшем насаживаются на втулки.

Следующим пунктом давайте рассмотрим как сделать самую важную часть картофелекопалки – барабан-очиститель. Здесь нам понадобятся для начала цепи, которые, желательно, должны быть по 94 звена. А также нужны стержни, которые надеваются на цепи. Благодаря такой конструкции мотоблочного навеса, под силой вала лемех может менять угол наклона.

Нестандартные возможности мотоблока

У всех создается мнение, что мотоблок предназначен только для работы на почве, но при помощи навесного оборудования, мотоблок сможет очищать вашу территорию от снега. Это очень удобно, поскольку агрегаты, специально сконструированные под уборку снега, стоят немалые деньги, да и какой смысл его покупать если снег убирать надо не столь часто. Так как же сделать снегоуборочный навес на мотоблок?

Наиболее простой и незамысловатый вариант – это навес отвального типа. Состоит он всего лишь из двух частей – адаптера и отвала. Адаптер, в свою очередь, состоит из штанг и трех кронштейнов. Штанги крепятся на раме мотоблока, а при помощи кронштейнов можно регулировать положение по горизонтали и вертикали. Для того чтобы сделать отвал, нужно сделать металлический каркас. Следует учитывать габариты мотоблока и ширину снегоуборщика. Чтобы наш навес мог с легкостью чистить, на нижнюю часть отвала крепится нож.

Как мы видим, из, вроде бы, обычного мотоблока можно сделать универсальный агрегат, который может справиться с большим количеством задач. Всего лишь нужно иметь навесы, которые необязательно покупать в магазине. Главное, вам нужно иметь чертежи и хотя бы небольшую инструкцию по сборке таких навесов.

Если вы уж решили купить готовый мотоблок, то при выборе не забывайте отметить про себя, что тяжёлый инструмент при проведении агротехнического ухода, вероятнее всего, разочарует вас.

Заключение

Как видите, своевременность и качество ваших работ на вашем загородном дачном участке можно только лишь при наличии качественной, верной и надёжной техники. На данный момент, совершенно разными производителями из совершенно разных стран предлагаются множественные варианты решения этой задачи при помощи огромного количества автоматического и механического, точнее, механизированного оборудования. Эти аппараты прекрасно могут облегчить ваш труд на вашем участке и, в целом, могут помочь и при проведении более обширных работ на земле, допустим, в деревне.
