Делаем навесное оборудование к мотоблокам своими руками, фото и чертежи

Оглавление:

Как сделать навесное оборудование к мотоблокам своими руками
Мотоблоки и навесное оборудование к ним: видео
Делаем оборотный плуг для мотоблока своими руками

Самым эффективным оборудованием для дачи в сельской местности и для загородного дома является мотоблок. Только как устройство сам по себе мотоблок бесполезен. Для того, чтобы с ним работать, нужно навесное оборудование.

Для владельца небольших участков купить навесы для своего мотоблока будет не очень невыгодно. А вот владельцу большого участка, покупка качественного оборудования быстро окупится. Но, что делать, уже имея мотоблок в хозяйстве и не имея возможности купить для него дополнительное оборудование? Ответ простой: сделайте навесное оборудование к мотоблокам своими руками.

Как сделать навесное оборудование к мотоблокам своими руками

В принципе, большинство оборудования очень простое в конструкции и его легко сделать из того, что под рукой. Правда, сцепку для навесов вам все же придется купить. А другие устройства как картофелесажалка, картофелекапалка, грунтозацепы, сеялку, окучники вы можете сделать и сами.

Самодельный окучник к мотоблоку

Чтобы сделать самодельный окучники к мотоблоку, нужно взять два металлических диска толщиной в 2 мм и расположить их друг напротив друга так, чтобы они раскрывались наружу.

Когда мы подобрали правильный угол дисков, нам нужно закрепить окучник болтами или просто приварить.

Теперь нам нужно закрепить его на купленной нами сцепке к мотоблоку и вперед!

Самодельная картофелесажалка

Устройство самодельной картофелесажалки чем-то напоминает окучник. Здесь тоже есть два диска внизу, но сверху есть специальная чаша, в которую засыпают клубни картошки. Из отверстия в чаше клубни попадают в землю, а диски картофелесажалки устроены, чтобы закапывать их при каждом шаге.

Для того, чтобы сделать самодельную картофелесажалку, нам нужно собрать раму, колеса и колесную ось, стальные штифты, бункер для клубней, зацепные звездочки и регулировочный механизм. При изготовлении навеса внимательно отнеситесь к раме, потому что это главный орган картофелесажалки.

http://www.youtube.com/watch?v=DuDqShn0hYQ

К нему крепятся все остальные органы. Колеса спереди закройте металлической пластиной, без неё картошка будет выпадать из бункера тогда, когда нам этого не нужно.

Правильно подберите и настройте регулировочный аппарат картофелесажалки. Это нужно для того, что правильно распределить посадочный материал в почве. Бункер снизу затяните резиной, чтобы картошка не выпадала зря. Картофелесажалка может работать на самых разных колесах.

Как сделать грунтозацепы к мотоблокам своими руками

Для того, чтобы сделать их самостоятельно, вам нужно иметь несколько заготовок, болгарку и сварочный аппарат.

Для того, чтобы сделать грунтозацепы, вы можете использовать старые колесные диски от автомобиля. Достаньте стальной уголок, он потом будет нашими зубьями на грунтозацепах. Возьмите полуось и закрепите на неё подшипник.

В центр колесного диска приварите квадратную пластину так, чтобы она своими углами касалась краев диска. Для верности проделываем дыры в пластине и дополнительно прикручиваем её болтами к диску. Полуось с внутренней стороны диска прикрепляем к нашей пластине.

Когда наше колесо готово, займемся зацепами для него. Ранее мы говорили, что вам нужно купить стальной уголок для того, чтобы потом переделать его вручную. Итак, разрезаем уголок болгаркой на части, складываем каждые два отрезка в угол и скрепляем их сварочным аппаратом.

Зацепы, которые у нас получились, необходимо разместить на ободе диска на дистанции друг от друга 15-20 см.

Второй способ изготовления самодельных грунтозацепов

Есть другой способ сделать колеса с грунтозацепами. Он пригодится вам, если у вас имеется старый ненужный газовый баллон, и нет грунтозацепов. Обрезаем круг (обод) из баллона шириной от пяти до семи сантиметров, окружность обода должна быть 30 см.

После этого из металлической пластины в 40 мм делаем зацепы и так же как в предыдущем варианте крепим их на расстоянии 15 см друг от друга. Кроме того, к каждому зацепу в его центр привариваем дополнительную пластину, которая создает дополнительный «зуб» грунтозацепа.

К краю каждого зацепа добавляем еще 60 см — это для большего вхождения в почву. К ободу одного из металлических дисков привариваем квадратную пластину, на которой будет ось грунтозацепа.

Самодельный прицеп к мотоблоку

Теперь рассмотрим конструкцию и возможности самодельного прицепа к мотоблоку. Иногда производители сами их не делают к продаваемому мотоблоку, или делают но некачественные, часто они гнутся при перевозке груза, там где прицеп соединяется с колесами. Самым лучшим это самодельный прицеп к мотоблоку, получиться дешевле в 2-3 раза и соответственно надежнее.

Для начала изготавливаем кузов будущего прицепа. Для этого берем стальные трубы с прямоугольным сечением или можем использовать уголки как в случае с грунтозацепами. Нам нужно болгаркой разрезать трубы под прямым углом и потом можно обшивать кузов деревом или металлом. Приделываем спереди сиденье для водителя. Так вы сможете управлять мотоблоком с тележкой, сидя и держа его за ручки управления мотоблоком.

Когда наш кузов готов, пора подумать как будет ездить наша тележка. Нам нужно сделать колесную ось взяв задний мост с легкового автомобиля, сняв с него редуктор. Также можно использовать как ось металлический стержень обточенный по краям так, чтобы можно одеть колеса для тележки.

Когда прицеп готов, еще нужно прикрепить её к мотоблоку. Сцепляться с мотоблоком прицеп при помощи поворотного узла. Для его изготовления берем трубу с прямоугольным сечением и привариваем её к нижнему ребру тележки так, чтобы образовался правильный треугольник, и край кузова был основанием этого треугольника.

Мы также упоминали о изготовление поворотного узла. Он представляет из себя цилиндр с консолью на двух подшипниках. Такая конструкция устройства позволяет колесам тележки и мотоблока двигаться независимо друг от друга.

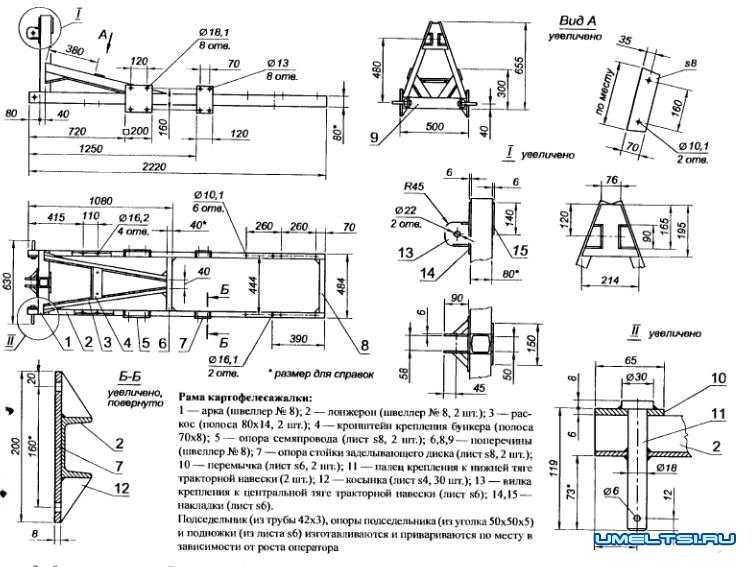

Внизу вы можете видеть чертежи стандартной тележки для мотоблока

Навесное самодельное оборудование — фрезы и плуг

Одними из главных навесных орудий для мотоблока являются фрезы и плуг. Только фрезами пользуются только на мягкой и постоянно обрабатываемой почве, а плуг используется на целине. Также плуг дороже и его может позволить себе не каждый дачник. Но, в принципе, сама эта статья создана для тех, кто хочет весь комплект навесного оборудования и не хочет (или не может) за него платить.

Для самодельного плуга берете металлическую пластину толщиной от 3 до 5 мм и трубу, стенки которой должны быть 5 мм в толщине. Также нам надо будет изготовить корпус плуга.

В начале берем металлическую пластину и затачиваем её как затачивали бы косу. Сделаем из пластины отвал. Для этого его нужно вырезать болгаркой. Лемех выглядит в форме трапеции, его образец вы можете посмотреть ниже. Теперь крепим трубу. И еще нам нужен самодельный лемех. Покупной заменим диском циркулярной пилы. Все изготовленные нами детали теперь крепим к корпусу плуга и присоединяем к мотоблоку через сцепку.

Мотоблоки и навесное оборудование к ним: видео

А теперь для более ясного представления себе каким может быть навесное оборудование, представляем вам видео с возможным навесом для мотоблока.

http://www. youtube.com/watch?v=lPP9N2E-dy4

Делаем оборотный плуг для мотоблока своими руками

Ранее мы рассмотрели возможность использования плуга (самодельного) вместо фрезы как навесное оборудование для мотоблока. И фреза и плуг выполняют похожие функции, но по качеству обработки отличаются. Так же само отличается и оборотный плуг от стандартного.

Такой плуг имеет усложненную конструкцию, в которой корпус сверху оборудован загнутым пером. Благодаря такому строению оборотный плуг не только вспахивает землю, но и переворачивает пласт земли, которую вспахал. Это бывает полезно при работе с тяжелой почвой.
Устройство оборотного плуга намного сложнее, чем у обычного, и самостоятельно сделать оборотный плуг может только профессионал. Очень сложно бывает правильно подобрать качественные заготовки и в процессе нигде не ошибиться.

Для того, чтобы собрать такой плуг самому, нужно знать из чего собирать, то есть, какие его детали нужно сначала изготовить.

Чтобы сделать плуг Зыкова своими руками, вам нужно сделать стойку, которой будете цеплять плуг к мотоблоку, корпус плуга с лемехом, полевую доску (благодаря ей плуг становится более устойчивым) и перо, которым переворачивается земля.
Отвал этого плуга делаем из трубы с полметра в диаметре с толщиной стенок в 5 мм. Включаем сварочный аппарат, чтобы вырезать отвал, который мы потом шлифуем болгаркой. Для корпуса берез стальную пластину толщиной в 2-3 мм.

Навесное оборудование для мотоблока сделать самому своими руками. Чертежи, инструкция по сборке

Если вы имеете земельный участок, то знакомы с тем, как непросто даются работы по перекапыванию, рыхлению и окучиванию. На это уходит много сил и времени. Для того чтобы облегчить решение таких задач, можно приобрести вспомогательную специальную технику, ею может выступить мотоблок. С использованием данного оборудования можно выполнить большой спектр работ. Это может быть обработка земли, уборка участка, а также перевозка урожая и любого другого груза.

Решение проблемы

Убрать снег, прополоть и окучить невозможно без навесного оборудования, оно представлено к продаже в широком ассортименте, среди прочих вариантов следует выделить адаптер, который представляет собой тележку с сиденьем. Такое дополнение превращает обычный мотоблок в настоящий трактор, но в магазинах стоит довольно дорого. Поэтому сделать адаптер можно самостоятельно, как и некоторые другие виды навесного оборудования.

Дисковый плуг (плоскорез) для вспашки земли: краткое…

Сельское хозяйство на всех этапах его развития невозможно представить без плуга – мощного и…

Инструкция по сборке простого адаптера для мотоблока

Навесное оборудование для мотоблока своими руками вполне может быть изготовлено почти любым домашним мастерам. Если вы хотите изготовить адаптер, то он может представлять собой стальную раму, выполненную из трубы. Для этого необходимо взять ту, что имеет прямоугольное сечение, тогда как длина должна составить 1,7 м.

К одному из концов перпендикулярно необходимо приварить трубу, длина которой составляет 0,5 м. Эта часть станет основой для фиксации стоек под колеса. Высота стоек от оси до верхней точки будет равна 0,3 м. На следующем этапе к центральной трубе и втулке колес необходимо зафиксировать раскосы. Длина изделий будет зависеть от наклона и угла.

Узнаем как создать грунтозацеп своими руками? Несколько…

Главной задачей любого мотоблока является переработка почвы. Именно поэтому владельцам такой…

Квадратная рама может иметь любой размер. В данном примере будут рассмотрены следующие габариты: 0,4 x 0,4 м. Если вы решили изготовить такое навесное оборудование для мотоблока своими руками, то к заднему торцу рамы необходимо укрепить швеллер, длина которого составит 0,4 м. Собрать боковые трубы в единую конструкцию можно с помощью болтов. Для возможности регулировки к раме следует приварить рычаг, который должен иметь три колена, их длина будет следующей: 20, 30 и 50 см соответственно. Для того чтобы увеличить прилагаемые усилия, рычаг следует дополнить 75-см рычагом. Сцепной узел может быть приобретен или изготовлен самостоятельно. От качества сцепки будет зависеть длительность эксплуатации навесного оборудования. На металлическую опору необходимо зафиксировать сиденье, которое приваривается к центральной трубе. На этом можно считать, что вам удалось изготовить навесное оборудование для мотоблока своими руками. Его преимуществами являются низкая цена и простота конструкции.

Изготовление плуга

Перед тем как изготовить данное навесное оборудование, необходимо подготовить чертежи. В них вы сможете обозначить основные узлы — лемех и отвал. Для рабочих элементов следует использовать 3 мм сталь, однако для начала специалисты советуют поработать над съемным лемехом. В качестве наиболее подходящего материала для него выступит диск, позаимствованный от циркулярной пилы. За неимением можно использовать рядовую сталь, которая не подвергалась термической обработке.

Режущей частью станет рабочий элемент косы, который отбивается на наковальне. Плуг навесной должен иметь в составе еще и отвал, к его изготовлению можно приступать после того, как вы закончите с лемехом. В качестве материала для этого можно использовать 50 мм трубу, толщина которой составит 5 мм. Заготовку отвала можно выполнить, используя газовый резак. Для начала вырезается шаблон, на следующем этапе заготовку можно довести на наковальне, а после – на точильном станке.

Сборка плуга

Навесное самодельное оборудование на следующем этапе можно собрать воедино. Для начала следует воспользоваться вариантом сборки макета, который изготавливается из толстого картона. Детали склеиваются между собой, при этом нужно придерживаться необходимых углов. После отделки отвала, лемеха и вспомогательных деталей можно подготовить стальной 2 мм лист квадратной формы со стороной в 500 мм. От краев делается отступ в 40 мм, далее накладывается лемех и делается точечная приварка с двух сторон.

Щиток стойки тоже следует состыковать с лемехом, стык должен проходить в вертикальном положении. Щиток необходимо расположить несколько выше по сравнению с лезвиями лемеха. Отступ необходим для подрезания грунта. Важно плотно состыковать лемех с отвалом, зазоров быть не должно. Конструкция в итоге должна получиться почти литой. Между верхним обрезом вала и лезвием лемеха необходимо ставить угол в пределах от 6 до 8 °С.

Изготовление косилки

Косилка для мотоблока своими руками тоже может быть выполнена. Ее используют для ухода за газоном, скашивания травы на сено. Для работы следует подготовить цепи от редуктора бензопилы, а также пару дисков, позаимствованных от зерновой сеялки. Ножи можно изготовить из закаленного металла, на каждый диск понадобится 4 ножа. На дисках следует просверлить отверстия, диаметр которых составит 6 мм. На диске следует укрепить ножи, используя шинки. Зазор между ножом и шинкой на 2 мм должен быть больше по сравнению с толщиной ножа.

Когда изготавливается косилка для мотоблока своими руками, оси крепления ножей можно выполнить из углеродистой прочной стали, диаметр которой составляет 8 мм или больше. Ось до упора должна затягиваться с диском, чтобы не препятствовать движению ножей.

Заключение

На сварную раму следует зафиксировать диски и завязать с приводом – дополнительными ручками на конструкции мотоблока. Шестерни можно позаимствовать от автомобиля ВАЗ. Диски должны вращаться навстречу друг к другу, это позволит скошенной траве укладываться в ряды. На привод можно установить защитный кожух.

Утраченное искусство возделывания земли с помощью мотоблоков

Эта статья первоначально была опубликована в январском выпуске журнала Growing For Market за 2017 год

Овощеводство и все сопутствующие искусства были моей страстью на протяжении многих лет. В своем стремлении к этому я работал на других производителей, руководил собственным CSA, посещал фермы и разговаривал с фермерами по всей стране и по всему миру. В настоящее время я аспирант по садоводству в Университете штата Мичиган. Моя работа там сосредоточена на физических инструментах и методах борьбы с сорняками и включает в себя исследование многих инструментов для прополки и создание некоторых из них.

Несколько месяцев назад мой профессиональный и личный интерес к земледелию объединился, когда мой друг Пауль Хубер рассказал мне о создании культиватора для своего мотоблока BCS. Пол является членом CSA и рыночным садоводом в Висконсине, который наслаждается своим интенсивным методом выращивания, основой которого является его мотоблок. Я чувствую, что Пол типичен для большинства производителей, использующих мотоблок, поскольку он использует машину для подготовки почвы, но после этого она простаивает, поскольку колесные мотыги и ручные инструменты занимаются борьбой с сорняками. Преимущества культиватора для мотоблока Пола были очевидны – прополка трехрядной грядки колесной мотыгой занимает пять проходов, тогда как орудие, которое тянет его мотоблок, делает это за один.

Сначала Пол и я думали, что мы смело прокладываем новый путь с нашей новой идеей инструмента для выращивания его мотоблока, но после обмена видео на Youtube в течение нескольких недель мы оба поняли, что есть какие-то удивительные мотоблоки для прополки по всему миру, как самодельные, так и изготовленные, и что многие люди возделывают землю с помощью мотоблоков. В этой статье рассказывается о том, что мы узнали о ручном выращивании, о нашем опыте создания инструмента для выращивания и о некоторых ретро-новаторах, которых мы встретили в процессе.

Один из многих культиваторов для мотоблоков. Предоставлено Джеффом Лаубером.

Я предполагаю, что если вы читаете это, вы испытали разочарование в поиске подходящих инструментов для выращивания овощей. Вообще новых полевых орудий у нас в стране уже лет пятьдесят не производили серийно. Вы найдете овощеводов на аукционах, в поисках заборов, старых амбаров, Craigslist и во всех других местах, где можно найти старое оборудование для выращивания овощей, потому что оно, как правило, не всегда доступно по приличной цене. В каталоге Johnny’s можно найти прецизионные инструменты для ручного выращивания, или вы можете переключиться на культивационные тракторы и начать выращивание с помощью трактора. Но, как я выяснил, есть целый стиль овощеводства и масштабы инструментов, о которых забыли, и это масштаб мотоблока, стиль, сочетающий в себе многие преимущества тракторного и ручного выращивания.

Но эта большая картина стала для меня ясной лишь позже. Вначале первым шагом для нас с Полом было найти таинственного овощевода, которого мы знали только как Boodog1972. Пол нашел видеоролики этого человека, размещенные на Youtube, на которых показана старинная мотоблок с несколькими очень современными установками для выращивания, которые отлично работали. С помощью интернет-расследований мы выследили этого Будога, который оказался огородником в Беллингеме, штат Вашингтон, по имени Джейсон Уэстон.

Джейсон был достаточно любезен, чтобы поговорить со мной и Полом, и мы засыпали его вопросами. Он вырос, работая на огороде площадью 5 акров, и в 2007 году он унаследовал его от своего отца. Всегда стоял старый мотоблок Planet Jr., но Джейсон не использовал его из-за его привередливого двигателя. Однако, как только он пять лет назад заменил оригинальный двигатель на новый, простая работа, он начал использовать машину всерьез.

В фильмах Будога мы видели несколько разных видов сверкающих новых культиваторов и задавались вопросом, был ли он блестящим новатором, проводящим часы в своей мастерской для разработки и изготовления этих инструментов. Оказывается, это не так. «Все мелкосерийное оборудование уже изготовлено, — сказал он, — когда 10% населения было занято в сельском хозяйстве, гораздо больше людей занимались строительством инструментов, и было гораздо больше инноваций».

Ниже представлена прополочная машина, сделанная заново, но на основе оригинальной конструкции Planet Jr. Фото предоставлено Джейсоном Уэстоном.

Джейсон начал просматривать старые каталоги оборудования Planet Jr, чтобы увидеть, что было сделано, а затем провел бесчисленные ночи, прочесывая Ebay в поисках старых инструментов: «Каждый день какое-то время я просто искал зажимы». Ему не пришлось менять способ выращивания, когда он начал использовать мотокультиваторы, потому что они изначально были разработаны для рыночных производителей с междурядьями 15 дюймов, которые он уже использовал.

Из старых каталогов инструментов Planet Jr. Джейсон собрал воедино понимание правильного использования мотоблоков для борьбы с сорняками, а также хорошую коллекцию инструментов. Я полагаю, вы знаете, что это не так просто, как прикрепить культиватор к трактору или мотоблоку, большая часть производительности инструмента зависит от деталей того, как он прикреплен к держателю. С этой целью Джейсон поделился для нас с Полом секретом конструкции мотокультиватора, и если вы обещаете никому не рассказывать, я поделюсь им с вами сейчас…

Вы сталкивались с тем, как навесное орудие, установленное сзади на тракторе, при повороте колеса отлетает в противоположную сторону? У меня есть, и это убедило меня в том, что культиваторное оборудование должно быть установлено между передними и задними колесами трактора, чтобы обеспечить точное управление. Мы с Полом кивали головами и улыбались, пока Джейсон рассказывал нам, как инструменты можно «закрепить на животе» на ручке. Дело в том, что на задней части панели инструментов должны быть копирующие колеса, и чем дальше, тем лучше. Это не настоящие колеса, а скорее сошники, которые вгрызаются в почву на несколько дюймов. Эти копирующие колеса служат не столько для контроля глубины, сколько в качестве второго комплекта колес. С их помощью инструмент подвешивается между передними колесами трактора и этими задними копирующими колесами, эффективно устанавливая инструмент на днище. Джейсон также указал, что навесной брус должен быть прикреплен к мотоблоку таким образом, чтобы он мог поворачиваться слева направо, а затем копирующие колеса, вгрызаясь в землю, действовали как руль, удерживая культиватор в движении. прямо, даже когда лопата прыгает по камню.

Ниже показано, как эта пальчиковая прополочная машина крепится «брюшком» на мотоблоке, помещая ее между передними колесами трактора и задними копирующими колесами. Почти все размеры можно отрегулировать с помощью зажимов. Фото предоставлено Джейсоном Уэстоном.

У мотоблока Jason’s Planet Jr. зазор около 7 дюймов, что позволяет растениям высотой до 18 дюймов наклоняться под ним. Что происходит, когда растения становятся слишком высокими для выращивания? Потом останавливается, «после обработки ряда 2-3 раза большая часть семян сорняков в верхнем слое истощается». Мы спросили Джейсона, какие размеры рамки панели инструментов следует регулировать, и он ответил, что все углы должны регулироваться. К счастью, все инструментальные панели разных брендов были изготовлены из дюймовых и четвертьбарных заготовок, так что с помощью правильных зажимов можно собрать всю панель инструментов, что позволяет регулировать все расстояния.

Однако Джейсон вместе со всеми другими людьми, с которыми мы разговаривали, сказали нам, что корректировки необходимы только до тех пор, пока вы не настроите культиватор, а затем просто оставьте его в покое навсегда. Точно так же, если время – деньги, имеет смысл иметь несколько культиваторов, которые никогда не настраиваются, а не только один, который вы должны постоянно тратить на настройку для различных применений. В своих напутственных словах Джейсон, который больше не был таинственным Будогом, сказал нам присоединиться к одной из многочисленных групп в Facebook, посвященных ручным роботам и тому подобному, и так началась следующая глава в нашем квесте по самосовершенствованию.

Присоединившись к группе, мы увидели сообщество людей, которые обменивались советами, подбадривали друг друга и выкладывали всевозможные вдохновляющие фотографии. Так мы познакомились с Уиллом Стауфером, который выращивает на 4 акрах в Огайо и продает на рынке. Уилл занялся культивацией мотокультиватора благодаря своему луку — при обработке колесной мотыгой у него всегда оставалась необработанная полоса шириной 1–2 дюйма по обе стороны от растений. Он чувствовал, что ему нужно механизировать, чтобы получать прибыль, и при этом увлекся мотоблоками. Как и Джейсон, Уилл не изобретает новые инструменты, он просматривает старые каталоги, чтобы получить идеи, а затем ищет эти оригинальные инструменты или делает репродукции. У Уилла есть много различных культиваторов, таких как окучивающие диски, лапы, пальцевые прополочные машины, свекольные ножи и прополочные машины. Конечно, чтобы использовать механическую культивацию, необходимо сажать точно по прямой линии, и для этого многие производители устанавливают несколько сеялок Planet Jr. на свои мотоблоки на точном расстоянии друг от друга.

Наконец-то я связался с Джеффом Лаубером, крестным отцом мотоблоков. Джефф занимается мотоблоками с 1977 года и с тех пор накопил настоящую сокровищницу тракторов и навесного оборудования. Джефф рассказал мне историю мотоблоков: они были впервые произведены в начале 20-го века и с годами становились все более популярными, а затем резко возросли после Второй мировой войны с ростом числа домовладельцев, а в шестидесятых годах их количество сократилось. За это время было 800 различных производителей, производящих машины, начиная от ручных ручек с двойным весом более 1000 фунтов, предназначенных для обработки 25 акров, до интересующих нас меньших моделей, которые по сути представляют собой колесные мотыги с приводом.

Джефф также рассказал мне, на что обращать внимание при покупке мотоблока. Хотя вы можете найти ржавый мотоблок на дворовой распродаже за сотню баксов, это, вероятно, не так уж и много. Помните, что этим машинам пятьдесят и более лет, и они могут иметь изношенные шестерни, втулки и тому подобное. Запасные части доступны, но они требуют времени и денег. Что касается запчастей, Джефф рекомендует обращаться не к обычным дилерам, таким как NAPA, а к дилерам, специализирующимся только на таких деталях, как подшипники. Продавец подшипников может найти ваш подшипник и найти современное применение, в котором этот размер все еще используется.

Вы можете рассчитывать на то, что заплатите 500 долларов только за новые шины и новый двигатель, хотя бывшие в употреблении двигатели мощностью 5 л. Джефф рекомендует найти модель с мотоблоком, которая получает мощность непосредственно от двигателя, с редуктором или трансмиссией, установленными на тракторе. Эти двигатели с прямым кривошипом намного дешевле, чем двигатели с редуктором. Редукторные двигатели изготавливаются с прикрепленным редуктором, но они стоят на несколько сотен долларов дороже. Короче говоря, если вы найдете хорошо работающий мотоблок с приличными шинами за несколько сотен долларов — отложите эту статью и купите его! Всегда можно поставить новый двигатель.

Во время написания этой статьи такая возможность представилась, когда я увидел трактор Simplicity в продаже за несколько сотен долларов. Я позвонил Джеффу Лауберу, чтобы спросить его совета, и он сказал мне повесить трубку и купить его, что я и сделал. В итоге мне пришлось обменять свое банджо на оригинальные тонкие шины, так что какое-то время я буду насвистывать.

Ниже представлен трактор Simplicity автора с колесами, на которые ему пришлось обменять банджо. Он купил его, потому что у него были хорошие шины, новый двигатель, без ржавчины, двигатель с прямым коленчатым валом и коробка передач. Он также поставлялся с культиватором, в котором есть полезные детали, такие как лопаты и зажимы.

У каждого производителя, с которым я разговаривал, были свои причины тяготеть к мотоблокам и избегать своих 4-колесных собратьев. Джейсон Уэстон сказал: «Меня учили, что тракторы — это ваше последнее средство из-за уплотнения почвы». Уилл Штауфер: «Да, я думал, что Allis G был бы хорош, но после того, как я углубился в эти вещи, я просто не вижу в этом смысла». Джефф Лаубер сказал мне: «Когда я начал заниматься сельским хозяйством, Allis G стоил в десять раз больше, чем пикап с мототехникой, поэтому было гораздо разумнее приобретать его в таких масштабах».

Планируя проект, Питер, фермер-амиш, на которого я работал, говорил: «Поспрашивайте и узнавайте как можно больше, а потом делайте, что хотите». Итак, после рыскания по Интернету и разговоров с опытными людьми пришло время нам с Полом построить культиватор нашей мечты для его трактора BCS. Он купил ужасно неудобный культиватор, но он поставлялся с хорошей сцепкой, которая поворачивалась в двух измерениях, выполняя одну из рекомендаций Будога, и он был сконструирован с подходящей сцепкой для крепления к его BCS.

Эта панель инструментов была хорошей отправной точкой для построения. Мы были новичками, и поэтому мы хотели сделать этот инструмент как можно более регулируемым, чтобы у Пола был выбор, когда дело доходит до его настройки. В связи с этим я большой поклонник прикрепления отдельных рядов культиваторов к раме с помощью плавающих рычагов. . Плавающие рычаги позволяют каждому отдельному лезвию независимо изгибаться над землей, кроме того, они позволяют Полу переворачивать лезвия вверх и в сторону, когда ему нужно повернуться или двигаться с культиватором. Мы сделали рычаги плавающими, прикрепив их к раме одним болтом, чтобы они могли вращаться на ней, но также добавили второе отверстие, чтобы со вторым болтом рычаг был зафиксирован в 9положение 0 градусов.

Внизу плавающие рычаги с одним болтом, позволяющим им поворачиваться. Обратите внимание на второе отверстие для болта, который, если добавить его, зафиксирует рычаг под углом 90 градусов. Два задних рычага поднимаются вверх для путешествий. Все изображения предоставлены автором, если не указано иное.

У нас не было готового поставщика сошников, поэтому Пол приказал местному механическому цеху вырезать колеса диаметром 10 дюймов из листовой стали 1/8 дюйма с отверстием ½ дюйма посередине для оси. приколоть. Эти колеса стали нашими задними копирующими колесами и установлены в трех футах от панели инструментов. Я не чувствую, что точные размеры используемой конструкционной стали имеют решающее значение, мы купили и использовали ту, что была в магазине, всегда выбирая большие размеры.

Для настоящих лезвий для культивации мы выбрали два типа, чтобы Пол мог решить, какой из них лучше всего подходит. Два внешних лезвия имеют форму мотыги от Hoss Tools, а три внутренних лезвия в форме буквы «Т» мы сделали путем шлифовки кромки прутка диаметром 3/8 дюйма. Мы хотели попробовать эти Т-образные мотыги, потому что, поскольку перпендикулярный хвостовик установлен в середине лезвия (выглядит как перевернутая буква «Т»), они позволяют лезвию приближаться к более крупным растениям и под их листвой без удар хвостовиком по растению. Напротив, перпендикулярные внешние стержни мотыги Хосса установлены на краях лезвия, так что она не может обрабатывать под листвой без того, чтобы эти внешние стержни не ударили растение. Мы расскажем вам после этого сезона, как показали себя эти два типа оснований.

Внизу сцепка навесного бруса прикреплена к трактору, красные копирующие колеса ждут сварки.

Лучшая работа всегда достигается за счет более качественных инструментов, поэтому мы обратились к команде Christel Solutions, производственного цеха в Киле, штат Висконсин, и они были достаточно любезны, чтобы принять нас в своем цеху. Хотя я думал, что знаю, как делать простые вещи с металлом, например, просверливать отверстия, они показали нам, что для всего есть подходящий инструмент и техника. Работа в хорошо оборудованной мастерской с опытными машинистами действительно помогла, и я бы порекомендовал вам привлечь кого-нибудь более опытного, чем вы, для помощи в металлообработке.

После разговора с тремя садоводами и множества фотографий в Facebook я понял, что когда-то семьдесят лет назад люди использовали инструменты, которые мы сейчас считаем горячей новинкой. Уилл показал мне видео про проволочную прополку, которую он сделал, воспроизводя старую конструкцию, и я увидел, что она прекрасно работает, встряхивая почву, уничтожая крошечные сорняки, даже сохраняя при этом молодой лук или морковь. Хотя наши современные инструменты могут выполнять работу быстрее, они не обязательно делают ее лучше. И они могут быть, а могут и не быть доступными. Мотоблоки — это мост между ручными и тракторными весами, предлагающий механизированный способ ведения сельского хозяйства, который все еще ощущается как в человеческом масштабе. Они предлагают преимущества доступного масштаба, где мы можем управлять, ремонтировать и создавать наши собственные инструменты. Когда я вижу, что эти старые инструменты работают так, как мы хотим, чтобы наши новые инструменты работали, мне вспоминаются слова Джеффа Лаубера: «Мне не нравится, когда люди называют эти инструменты антиквариатом. Это не антикварное оборудование — оно такое же современное, как и в тот день, когда оно было построено».

Сэм Хичкок Тилтон — бывший и начинающий овощевод, посетивший фермеров по всему миру. В настоящее время он учится на степень магистра в Университете штата Мичиган, специализируясь на борьбе с органическими сорняками, а также на исследованиях, испытаниях и создании механических машин для прополки. У него есть страсть к разработке лучших сортов попкорна, и ему нравится узнавать больше и делиться своими знаниями.

Знакомство с мотоблоками для малых площадей

В течение десятилетий мотоблоки были основным оборудованием для небольших ферм в Европе и становятся все более популярными в Соединенных Штатах. Чтобы узнать больше, мы поговорили с одним из ведущих национальных экспертов по мотоблокам, основателем Earth Tools Джоэлем Дюфуром о том, как они работают и для каких типов недвижимости они лучше всего подходят.

Если вы хотите стать более самостоятельным, выращивая продукты для себя, имеете амбициозные планы по поводу приусадебного участка или хотите иметь огород и попробовать себя во второй карьере, трактор может облегчить работу и сэкономить вы тонны телесного износа.

Но если у вас всего несколько акров (или вы планируете возделывать только несколько акров), инвестиции в трактор могут показаться слишком дорогостоящими — с точки зрения денег, времени и обслуживания.

Хорошая новость заключается в том, что существует надежный и доступный вариант мотоблока для небольших площадей.

Чтобы лучше понять мотоблоки и их многочисленные области применения, мы поговорили с основателем и владельцем Earth Tools в Кентукки Джоэлом Дюфуром. Он провел последние 40 лет, используя, продавая и ремонтируя пару самых популярных итальянских брендов мотоблоков в Северной Америке и за ее пределами. Earth Tools также продает широкий ассортимент высококачественных европейских ручных инструментов для сельского хозяйства и садоводства.

Краткая история мотоблоков

Концепция мотоблоков не нова. Они были быстро приняты в Америке и Европе после Второй мировой войны. Затем мотоблок пережил спад в США.

По словам Дюфура, «1950-е годы были их расцветом. После Второй мировой войны Министерство сельского хозяйства США изменило свою направленность и заявило: будь большим или уходи. Пригороды начинались там, где были лучшие сельскохозяйственные угодья, окружавшие города, и превращались в разбросанные жилые дома в стиле сетки. Сдвиг превратился в покупку еды в супермаркете, потому что она была произведена там, где она дешевле, а не в том, чтобы выращивать ее самостоятельно или покупать на местном рынке».

К счастью, мотоблок не испытал такого упадка в Европе, где традиции сильны и по сей день.

«Европейцы сказали, что нам нужно реструктурировать [как в случае с Америкой], но, по их мнению, сельскохозяйственную систему [и масштабы] не нужно было менять, ее нужно было только модернизировать. Говорили, что пользоваться мотоблоком так же хорошо, как и копытным поголовьем вспахивать поля, только кормить его не надо. Вам приходилось работать только половину времени, избавляя от необходимости выращивать и заготавливать сено, чтобы животное пережило зиму».

Возобновление сегодняшней популярности этих тракторов во многом связано с местным движением медленного питания. Самыми известными огородниками в этой области, продвигающими их использование, являются Эллиот Коулман, автор книги «Новый органический садовод» (1989), а совсем недавно Жан-Мартин Фортье, автор книги «Огородник» и телеведущий, с которым мы разговаривали пару лет назад.

Что делает мотоблок трактором?

Дюфур говорит: «Мотоблок по определению — это то, что работает с разными орудиями, точно так же, как [4-колесный] сельскохозяйственный трактор работает с разными орудиями. Что может сельскохозяйственный трактор? Сельскохозяйственный трактор на 100% бесполезен сам по себе, к нему должно быть прикреплено орудие, чтобы сделать его полезным, иначе вы ездите на нем по полю и ничего не делаете. Мотоблок — то же самое; на нем должны быть инструменты, чтобы сделать его полезным. У него те же функции, что и у полноразмерного сельскохозяйственного трактора, за исключением работы с фронтальным погрузчиком и некоторых других задач».

В сравнении полноразмерного сельскохозяйственного трактора с мотоблоком есть сильные и слабые стороны.

Одно из основных преимуществ — более 50 доступных инструментов, позволяющих пользователю выполнять все виды работы по дому.

«Поразительно, что вы можете сделать с мотоблоком от обработки почвы до скашивания, уборки снега и прессования сена с помощью граблей и комплекта для прессования сена».

Далее он говорит: «Прелесть мотоблока в том, что это небольшой компактный силовой агрегат с ОДНИМ двигателем. Если вы находитесь на загородном участке, у вас есть другие вещи, которые нужно сделать. Если вы собираетесь работать в саду, вам понадобится культиватор или почвообрабатывающее устройство. Если вы хотите сохранить землю в каком-то ином, чем дикое первобытном состоянии, вам понадобится какая-нибудь косилка или кусторез, измельчитель для уборки веток, косилка, если вы собираетесь собирать сено. И вам понадобится транспортировать материалы, например, камни, древесину или компост. Выполнение этих задач с помощью традиционного садово-огородного оборудования означает наличие отдельного двигателя для КАЖДОЙ единицы оборудования».

Основная слабость, если хотите так назвать, мотоблока касается масштабов обрабатываемой земли. Дюфур отмечает, что лучший масштаб для мотоблока составляет около 2 акров для обработки почвы, но может быть до 15 акров для таких работ, как уборка сена.

Еще одним огромным преимуществом является то, что они потребляют очень мало топлива и очень эффективны.

Дюфур говорит: «Вы используете топливо для выполнения работы орудия и не более того. Полноразмерные тракторы дают вам то, что вы перемещаете весь вес трактора, поэтому вы перемещаете много стали по полю, чтобы косить или обрабатывать землю. Если у вас есть склоны, вы используете еще больше топлива.

«Походные тракторы настолько легкие, что это почти орудие с двигателем на нем. Когда вы разбираете его до руля и двигателя, он весит всего около 100 фунтов, поэтому для его перемещения почти не требуется энергии. По опыту мы знаем, что от 90 до 95 % энергии двигателя передается на орудие, а не на колеса, в то время как у сельскохозяйственного трактора гораздо больший процент мощности уходит на самопередвижение».

Для какой предельной площади/масштаба лучше всего подходит мотоблок?

Хотите знать, подходит ли ваша собственность для мотоблока? Согласно Дюфуру, в лучшем случае эти тракторы двигаются со скоростью около 3 миль в час с косилкой, а ширина скашивания зависит от типа косилки, самая широкая косилка достигает 6 футов. Таким образом, если у вас есть значительная площадь земли, вы можете посчитать и выяснить, что это займет много времени (от 1/2 акра до 1 акра в час, в зависимости от типа косилки).

Трудно спорить о преимуществах, которые эти агрегаты могут обеспечить на небольших площадях.

В начале своей карьеры в сельском хозяйстве Жан-Мартен Фортье работал с компанией Джоэла Earth Tools, потому что они предлагали самый большой выбор шагающих тракторов и сельскохозяйственных орудий для шагающих тракторов в Северной Америке, а именно итальянские бренды тракторов BCS и Grillo, а также множество совместимых орудий.

«Самый большой сегмент рынка, на который они продают, — это рыночные фермеры [садовники]. Я работал с Жаном-Мартеном Фортье еще в 2008 году, и вся его идея заключалась в том, что если вы обрабатываете полтора акра, вам не нужно ничего, кроме мотоблока, что абсолютно верно. Все в этом диапазоне до 2-2,5 соток. Вы преодолеваете это и начинаете напрягаться из-за времени, которое требуется для выполнения необходимых задач. Большой трактор будет обрабатывать землю быстрее в больших масштабах».

Насколько легко ими управлять?

В зависимости от модели, объема двигателя и используемого навесного оборудования эти тракторы могут весить от 250 до 450 фунтов. Работа с такой машиной может быть пугающей, но научиться и освоить ее несложно.

Дюфур говорит: «Кривая обучения не слишком крутая, если у человека есть хоть какой-то опыт работы с механикой. У нас есть много одиноких женщин-фермеров, использующих их, что говорит о многом. Женщины не такие большие, как мужчины, но они все же могут управлять этими машинами. Они могут справиться с большими моделями мощностью 13 лошадиных сил, и с ними они управляют небольшими фермами».

Он продолжает: «Крутая часть кривой обучения — это использовать рычаги и физику машины, чтобы помочь им выполнять работу и помочь им изменить орудия».

В этом контексте Dufour подчеркнул основное преимущество реверсивных рулей.

«Это единственное, что отличает итальянские мотоблоки (например, BCS и Grillo) от любых других. Вы можете за считанные секунды повернуть руль, чтобы включить отбор мощности (ВОМ) спереди. Это дает возможность прикреплять навесное оборудование как спереди, так и сзади, и это является ключом к пониманию того, как правильно им управлять».

«Прогулочный трактор — это точка опоры. Это одна ось, поэтому важно, как она сбалансирована с навесным оборудованием на одном конце и навесным оборудованием на другом. Вам необходимо добиться правильного баланса, чтобы максимально упростить использование навесного оборудования», — говорит Дюфур.

В сети есть много видеороликов, демонстрирующих его работу. У компании Dufour Earth Tools есть много видео-инструкций от обслуживания до эксплуатации.

Как насчет технического обслуживания?

Учитывая, что к этим тракторам можно присоединить более 50 навесных орудий, можно предположить, что многое может сломаться, но это не так.

«Они понравились мне как чрезвычайно практичная, высокоэффективная машина, которой можно гордиться с точки зрения представления качественного продукта. Большая часть садового и садового инвентаря предназначена для одноразового использования, и мне как защитнику окружающей среды это не понравилось. Чем больше можно использовать продукт и чем дольше срок службы произведенного продукта, тем лучше для всех».

Во многих случаях компания Dufour обслуживала машины, купленные в 1970-х годах.

«Есть люди, которые купили у моего отца (который владел бизнесом до того, как Джоэл превратил его в Earth Tools) еще в 70-х, и первоначальный владелец мог быть мертв, но он был передан некоторым членам семьи, и они позвони мне за запчастями, так как машина все еще работает.

«Поскольку они очень хорошо сконструированы, они служат долго и их можно обслуживать даже по прошествии многих лет. Запчасти все еще доступны, и Earth Tools готова работать с кем угодно».

Частично их надежность делает их конструкция.

Дюфур заключает: «Оборудование по сравнению с 70-ми годами все еще похоже с несколькими более современными модернизациями, но в целом все тракторы с редуктором остались такими же, какими они были 40 лет назад. Это прочные пуленепробиваемые машины, которые можно передавать из поколения в поколение».

Сколько стоит мотоблок?

Короче говоря, если сравнивать эти тракторы с более крупными тракторами, они стоят в разы дешевле.

«Диапазон цен на первый трактор составляет от 2000 до 6000 долларов США, в зависимости от модели. Большая часть из 50+ доступных орудий стоит от 800 до 2000 долларов, хотя у вас есть большие орудия, такие как пресс-подборщик, которые стоят около 10 000 долларов».

Указанные цены являются стоимостью новой машины. Рынок подержанных машин для этих машин также является отличным местом для поиска, если вы делаете покупки с ограниченным бюджетом.

Одна из тем, которая постоянно поднималась в этом разговоре, — надежность, долговечность и удобство обслуживания машины. Так что, если вы делаете покупки на рынке подержанных автомобилей и находите его, даже если ему 40 лет, есть вероятность, что вы сможете найти запчасти и починить его.
